井口控制盘

井口控制盘的组成及功能液控系统的故障处理文昌19-1油田群五个井口平台所配置的井口控制盘均为新加坡BOUSTEAD 制造。

该控制盘具有比较完善的井上安全阀（MSSV/WSSV）和井下安全阀（SCSSV）液压控制回路，以及用于安全目的的易熔塞回路。

单井控制模块设计为抽屉式结构，即每口井对应一个抽屉，每个抽屉为一个相对独立的控制单元，在操作过程中它们之间不会相互影响。

1、气动系统井口控制盘的气动系统由两个过滤器、两个调压阀和一系列隔离阀组成。

其气源压力在800~900kPa。

仪表气源经过双过滤器(25μm)处理后，提供给以下两路用户：一路是用来驱动液压油泵，压力为气源压力。

一路气源经过双调压阀(设定值350kPa)减压后，向所有回路供气，主要用途为：1)用作易熔塞回路的控制气源；2)用作ESD手动站的控制气源；3)用作逻辑控制回路和单井控制回路的逻辑转换气源。

2、液控系统液控系统通过气动液压泵提供液压动力，用来驱动SCSSV、GVV、MSSV&WSSV，并实现对上述各种安全阀的控制。

该系统能实现分别向各安全阀提供液压动力，即使在一个或多个安全阀出现故障时，也不会影响其它安全阀的正常运行。

液控系统主要包括以下装置：液压油储罐各井口控制盘内都安装有1个液压油储罐，罐上安装有液位计、液位变送器、阻火器、排泄阀。

急情况时，操作人员可通过手柄打压来实现对SCSSV和WSSV的控制。

另外，每台气动液压泵也安装有前后隔离阀，而且，在两台泵出口又有一个连通阀连接两路流程，这样就能允许对其中一台泵进行在线维修，而不影响井口控制盘对生产井的控制功能。

在正常运行时，两台气动液压泵分别控制SCSSV液控回路和WSSV液控回路。

系统的设计压力为6000Psi。

SCSSV液控管线的设定压力为30MPa，WSSV液控管线的设定压力为20MPa。

当回路压力低于设定值时，气动液压泵自动启动补压，直到打到设定值。

气动液压泵各井口控制盘的储罐容量分别为:各井口控制盘内都配置有2台气动液压泵，参数相同。

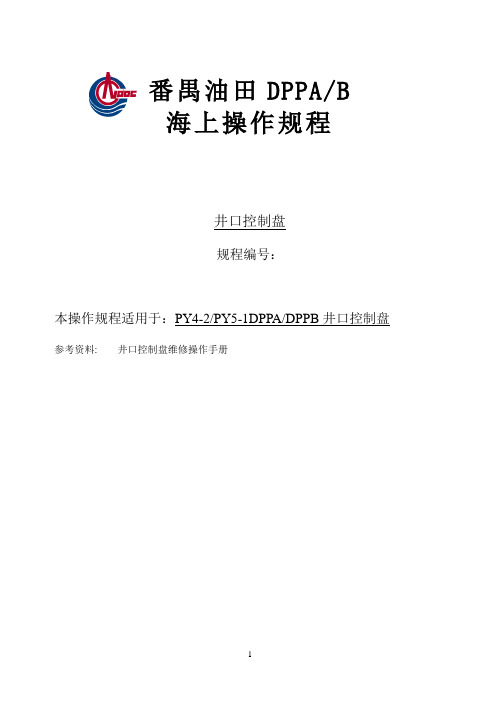

番禺油田DPPA/B海上操作规程井口控制盘规程编号：本操作规程适用于：PY4-2/PY5-1DPPA/DPPB井口控制盘参考资料: 井口控制盘维修操作手册一、概述本井口控制盘是针对PY4-2/5-1油田调整项目要求而设计。

该项目中提供了DPPA-WCP-1001、DPPA-WCP-1002、DPPB-WCP-1001、DPPB-WCP-1002井口控制盘4套。

DPPA-WCP-1001井口盘实际使用15模块另留出3个备用模块的空间，即DPPA-WCP-1001上有18个模块的容量；DPPA-WCP-1002井口盘实际使用15模块另留出3个备用模块的空间，即DPPA-WCP-1002上有18个模块的容量；DPPB-WCP-1001井口盘实际使用17模块另留出1个备用模块的空间，即DPPB-WCP-1002上有18个模块的容量；DPPB-WCP-1002井口盘实际使用16模块另留出2个备用模块的空间，即DPPB-WCP-1002上有18个模块的容量。

每个模块控制2个安全阀，WSSV与SCSSV。

井口控制盘为整个控制系统提供洁净液压源，设置储油箱、过滤器、蓄能器、过压保护及必要的压力、液位指示仪表等部件，由气驱液泵完成自动跟踪液压控制管线压力并随时补压。

当无动力源时，也可以使用手动泵进行补压，气源为最高1350 kPaG的压缩空气。

WCP整体均采用的是316L不锈钢板制作，防雨、防尘、耐腐蚀。

主要元器件选用的是国外进口产品，性能先进可靠。

整个WCP控制油路为循环封闭，无外泄等环境污染。

二、主要特点描述1. 所有主回路均为双回路(回路冗余、泵冗余)，确保系统稳定可靠，并能长时间运转；2. 各个模块均为独立式，对其中1个模块进行安装与调试时不影响其它模块的正常运行；3. 各个模块均为抽屉式安装结构，保证维修方便；4. 所有电磁阀均为失电保护模式(失电关井)；5. 所有压力开关均为干接点；6. 当关闭任一井的SCSSV或WSSV后，须进行人工复位方能再次打开；7. 主要仪表上均配有维修阀，可在不影响生产的情况下进行更换与维修；8. WCP整体均为316L不锈钢制作，满足海洋气候环境下的使用；9. 所有连接管线均为316不锈钢材质；10. WCP内所采用的接头均为316L不锈钢材质；11. 主回路上设有蓄能器，用于补偿系统的微量泄漏和温度变化引起的热胀冷缩，同时具有缓冲气驱液泵运行时对液控系统的冲击和减少气驱泵频繁启动的作用，它的容量可以保证所有井的SCSSV至少一次循环开/关井功能；12. 系统具有油位实时检测功能；13. 当无气源供应时，可以使用手动操作提供系统压力；14. 主泵具备一旦故障，备用泵自动补压功能；15. 具备监控主回路压力状态；16. 具备监控ESD/易熔回路压力状态；17. 具备监控各安全阀的开关状态。

海上无人平台井口控制盘远程操控技术研究作者：***来源：《今日自动化》2022年第03期[摘要]现役海上无人值守井口平台，受相关产品设计制约，井口控制盘无法做到关断后的远程复位，必须人员登临无人平台手动重启生产流程。

在遇到恶劣天气情况下，操作人员不能及时登临平台操作，且存在一定的风险，对平台生产有较大影响。

为保障平台产量，需开展平台井口控制盘远程操控研究，实现在有人平台对无人平台的远程复位操作。

[关键词]海洋平台;井口控制盘;远程操控[中图分类号]TE95 [文献标志码]A [文章编号]2095–6487（2022）03–00–03Research on Remote Control Technology of WellheadControl Panel of Offshore Unmanned PlatformMa Lei[Abstract]Restricted by the design of relevant products， the wellhead control panel of the active offshore unattended wellhead platform cannot be remotely reset after shutdown. Personnel must log on to the unmanned platform to manually restart the production process. In case of bad weather， theoperators can not board the platform in time for operation， and there are certain risks， which has a great impact on the production of the platform. In order to ensure the output of the platform， the research on remote control of the wellhead control panel of the platform is carried out to realize the remote reset operation of the unmanned platform on the manned platform.[Keywords]offshore platform; wellhead control panel; remote control目前，海上平台主要分为有人值守平台和无人值守平台，有人平台工艺流程复杂，设置油气水处理流程、钻修机系统，以及用于人员居住的生活楼，有人平台的巡检、操作等人员干预比较方便、及时，停产的概率比较低。

井口气动控制盘操作步骤一、准备工作：1、检查设备电源，若设备无电源，将电磁阀旁通球阀转到By-pass状态；若电源正常，将旁通球阀转到Normal状态；2、检查脱气站DCS关断指令状态，若DCS发送的是关断指令，则需要进行复位；3、检查生产管汇压力，若管汇压力低于0.5MPa或高于3.5MPa，将高低压旁通球阀转到By-pass状态；若管汇压力正常，将高低压旁通球阀转到Normal 状态；3、检查采油树顶部易熔塞状态；4、检查白色大气瓶压力，若压力过低，需要充气；5、关闭控制盘进气针阀，打开氮气瓶阀门，查看氮气瓶压力；进气针阀氮气瓶阀门二、开井：1、打开控制盘底部白色大气瓶供气球阀，大气瓶氮气会传送到SDV，若此时SDV处在开启状态，氮气将驱动SDV关闭；若此时SDV处在关闭状态，SDV 活塞缸会进行充压，充压结束后系统保持稳定；2、打开控制盘进气针阀，高压氮气将进入控制盘内部；进气针阀3、缓慢顺时针调节先导压力减压阀，并观察先导压力指示表，当压力达到70PSI时停止（70PSI并不是固定值，要根据不同的工况进行调节，一般先导压力在70~100PSI之间）；观察有无异常情况，无异常进行下一步；先导压力减压阀4、手动拉起紧急关断阀，并保持5秒钟，此时氮气将会驱动SDV打开，高低压压力与易熔塞压力将与先导压力相同；紧急关断阀5、观察SDV开启状态，观察各管路接头有无泄漏，如无异常情况，开井结束。

6、开井结束后，若电源与管汇压力正常，将旁通球阀转到Normal状态。

三、关井1、本地手动关断如若发现异常情况，可以手动关断SDV，手动按下紧急关断阀，SDV将关闭；2、远程关断如若发现异常情况，可在脱气站中控发送关断指令，SDV将关断；注：SDV只能远程关断，需要开启时，只能本地开启，并且开启之前，脱气站中控需要发送复位指令；。

海上平台井口控制盘的国产化及其应用发表时间：2018-10-19T09:33:48.930Z 来源：《电力设备》2018年第16期作者：许晓英陈建玲高阳金秋王万旭[导读] 摘要：井口控制盘是海上油气田生产中的重要设备，本文主要介绍了井口控制盘的设计型式、功能、组成原理，并结合实际案例详细说明其工作原理及应用情况，最后对国产化井口控制盘给予肯定并寄予希望。

(中海石油（中国）有限公司天津分公司天津 300459) 摘要：井口控制盘是海上油气田生产中的重要设备，本文主要介绍了井口控制盘的设计型式、功能、组成原理，并结合实际案例详细说明其工作原理及应用情况，最后对国产化井口控制盘给予肯定并寄予希望。

关键词：井口控制盘设计功能原理 1 概述井口控制盘是海上油气田生产中的重要设备，其主要用于控制采油/采气树的井上安全阀、井下安全阀、套筒放气阀和电潜泵等设施，它是通过监测每一井口管线的压力及通过该系统与应急关断系统的相互作用并根据有关监测信号控制井口设施顺序关停，以保证海上平台或装置处于安全状态的就地控制装置。

一直以来，井口控制盘主要依赖进口，不但采办周期长，且一旦有问题，厂家的技术支持也不能及时到位。

早在十年前，我们国家部分厂商已开始着手国产化研究，比如美钻、弗赛特等公司。

2 井口控制盘的设计井口控制盘一般分为公用模块和单井模块。

通过公用模块能对所有井进行控制，单井模块具体控制每一口井。

井口控制盘通过电气接口，还能够实现远程控制。

另外，根据需要，井口控制盘还兼具其它控制，如井口区ESD（紧急关断）气动开关关停控制、采油树易熔塞回路控制等。

井口控制盘设计一般为抽屉式结构，即每口井对应一个抽屉，每个抽屉为一个独立的控制单元，具有完整的控制功能。

单井控制抽屉与公共模块之间有隔离阀，关闭隔离阀，拆开接头，可将单井控制抽屉从井口控制盘中取出，一旦有单井出问题，马上可以用备用模块或其他单井模块代替，这大大方便了单井模块的维护，节约了维修时间。
