绘制剖视图与剖面图PPT课件

绘制剖视图与剖面图PPT课件

第37页/共58页
图14-14
第38页/共58页
（3）开启
正交模式，充 分利用对象捕 捉与对象追踪 功能绘制内部 轮廓线及俯视 图中的圆柱凸 台，完成主视 图与俯视图的 绘制，如图 14-15所示。 其命令行操作 如下：
第39页/共58页
图14-15
第40页/共58页
图14-16
第41页/共58页
当实体模型的
内剖形状层次
较多，用一个
剖切平面不能
全部显示出来
时，可以用一
组互相平行的
A
剖切平面依次 A
A
将其切开，这
样所得的剖视
图即是阶梯剖
第21页/共58页
图1中同时使 用斜剖、旋 转剖和阶梯 剖进行表达 的剖视图即 是复合剖视 图。局部剖 与旋转剖的 复合剖视图 如图14-8
第30页/共58页
上机实战
• 绘制局部剖视图 • 绘制轴的移出剖面图
第31页/共58页
本课上机实战将通过两个实例分别绘制局部剖 视图与移出剖面图，读者在练习过程中应参照课 堂讲解中所提出的绘制原则，掌握剖视图与剖面 图的绘制方法，区分剖视图与剖面图的不同之处。
第32页/共58页
绘制局部剖视图
本实例将绘 制如图14-11所 示座体模型的局 部剖视图，绘制 结果如图14-12 所示。通过本例 的练习，读者将 了解并掌握剖视 图的基本绘制过 程与方法。
在表达物体内部结构时采用虚线，而物体的内部 结构也比较复杂时，视图中就会出现许多与其他轮 廓线交错重叠的虚线，从而影响图形的清晰，不利 于看图，而且在标注尺寸时也不方便。为了解决这 个问题，国家标准《机械制图》中规定了剖视图的 表达方法。
第6页/共58页

剖视图断面图

剖视图断面图
1. 剖视的概念
假想用剖切面剖开机 件，将处在观察者和剖切 面之间的部分移去，而将 其余部分全部向投影面投 影所得的图形称剖视图， 并在剖面区域内画上剖面 符号。
动画演示
2. 剖视图的画法
A-A
A
A
(1) 确定剖切面的位置。 (2) 将处在观察者和剖切面之间的部分移去，而将其余部分 全部向投影面投射；不同的视图可以同时采用剖视。 (3) 在剖面区域内画上剖面符号；剖视图中的虚线一般可省略。
A
A
(1)剖切符号:用来指示剖切面的起始和转折位置(用粗短划表示 ) 及投射方向(用箭头或粗短划表示)。并在起、止 和转折处注上大写字母。 (2) 剖视图名称：剖视图上方注出图名“×-×”。×与相应剖 切
4. 画剖视图的注意事项
① 剖切平面的选择：一般都选特 殊位置平面，应通过机件的对 称面、轴线或中心线；被剖切 到的实体其投影反映实形。 ② 剖切是一种假想过程，其它视 图仍应将机件完整画出。 ③ 剖切面后面的可见部分应该全部画出。 双击动画演示 ④ 在剖视图上已经表达清楚的结构, 其表示内部结构的虚 线省略不画。但没有表示清楚的结构，允许画少量虚线。 ⑤ 剖面线为细实线，最好与主要轮廓或剖面区域的对称线 成45°角；同一物体的剖面区域，其剖面线画法应一致。
A
A
A
单击动画演示
A A
画图方法：先假想按剖切位置剖开机件，然后将被剖切平 面剖开的倾斜部分结构及其有关部分，绕回转中心（旋转 轴）旋转到与选定的基本投影面平行后再投影。 必须进行标注
3. 几个平行的剖切平面
如果机件的内部结构较多，又不处于同一平面内，并 且被表达结构无明显的回转中心时，可用几个平行的剖切 平面剖开机件。 单击播放动画
砖

断面图和剖面图(中)

断面图和剖面图(中)
用途：它一般用于对称形体的剖切。 要求：当对称线是铅垂线时，剖视图一般画在对称 线的右方 。 当对称线是水平线时，剖视图一般画在对称线的下 方。半剖图一般不画剖切符号。
剖面图的种类
3、阶梯剖面图
定义： 用两个或两个以上平行的剖切平面剖切形 体所得到的剖面图
要求：剖切位置线的转折处应用两个端部垂直相交 的粗实线画出。在转折处由于剖切所产生的形体的 轮廓线在剖面图中不应该画出来。
剖面图的种类
4、分层剖面图和局部剖面图
定义： 当某些建筑构件的构造层次较多或只有局 部构造比较复杂时，可用分层剖切或局部剖切的方 法表示其内部构造，用这种方法得到的剖面图。
在建筑工程和装饰工程中，常使用分层剖切法用 来表达物体各层不同的构造作法。
分层剖面图
因为局部剖面图就画在物体的视图内，所以 它通常无须标注。

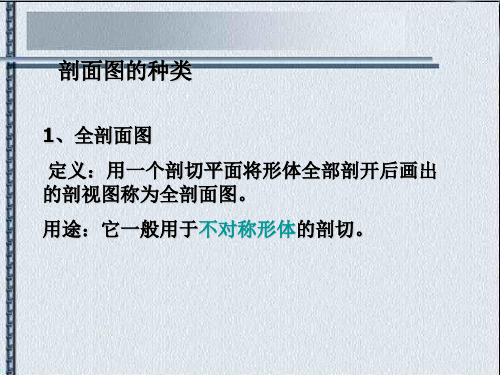

剖面图的种类
1、开后画出 的剖视图称为全剖面图。
用途：它一般用于不对称形体的剖切。
1-1剖面
全剖面图
剖面图的种类
2、半剖面图
定义： 如果被剖切的形体是对称的，画图时常 以对称线为界，把投影图的一半画成剖视图，另一 半画形体的外形图，这种组合而成的投影图。
局部剖面图

视图识读—剖面图和断面图

视图识读—剖面图和断面图

符形号状的的图正形投。影图呢？
1
1
1-1
剖视图
Section
1-1 断面图
Cut
观察：剖视图和断面图有什么区别？
剖视图和断面图的区别：
1
1
1-1
1-1
剖视图
断面图
剖视图—表达剖切后剩余体的所有形状。
断面图—只表达剖切面剖切到实体断面 的形状。
剖视图和断面图的关系：
1-1 剖视图
1-1 断面图
剖视图中包含断面图，即断面图是剖视 图的一部分。
V
剖
去
投
将剩余体向投影面 进行正投影。
被剖切面切到的轮 廓线用粗实线，剖 切面没有剖到，但 沿投影方向可以看 到的部分，用中实 线绘制。
V 虚线要改实线
剖
去
投
被剖切到断面部分
断面
的材料图例。
剖面符号必须画在 断面位置。
剖
去
投 剖面符号
通用剖面符号
剖视图剖切位置等基本
问题
信息如何表达？
剖 视 图 标 注 Label of sectional view
影方向。(如图所示)
1
1
1-1
1.剖 切 符 号 的 编 号 Cutting symbol ➢ (1)剖 切 编 号 所在一侧为剖切后的投
影方向。(如图所示)
1
➢ (2)以 阿 拉 伯 数 字 或 大 写 拉 丁 字 母 对剖切位置加以编号；
1
1-1
➢ (3)若 有 多 个 断 面 图 ， 应 按 顺 序 由
1
1-1
断面图形状？
剖视方向线从 右向左投影， 断面图形状？
剖切编号所在一侧为剖切后的 投影方向。

剖视图课件

剖视图课件

分类
适用情况
注意事项
剖视图: 主要
用于表 达机件 的内部 结构形 状
全剖视图
半剖视图
局部剖视 图
用于表达机件 的整个内形（剖 切面完全切开机 件）
用于表达机件 有对称平面的外 形与内形（以对 称中心线分界）
用于表达机件 的局部内形和保 留机件的局部外 形（局部剖切）
用单一剖切面、几个平行的剖
切平面、几个相交的剖切面剖切 都可获得这三种剖视图。
视图 剖视图 断面图 其他规定画法和简化画法 综合运用举例
问题：当机件的内部形状较复杂时，视图上将出现许多虚 线，不便于看图和标注尺寸。
解决办法？ 采用剖视图
剖视图
剖视图的概念 画剖视图的方法和步骤 剖切面种类 剖视图的种类
剖视图的概念
假想用一剖切面（平面或柱面）剖开机件， 移去观察者和剖切面之间的部分，将其余部分向 投影面投射所得的图形称为剖视图（简称剖视）。
（3）用单一剖切柱面（其轴线垂直于基本投影面） 剖切。
2．几个平行的剖切平面
用几个平行的剖切平面剖切机件。
动画
不完整要素
在剖视图中，一般不 应出现不完整的孔、槽等 要素。
剖出不完整要素
当两个要素在图形上具 有公共对称线或轴线时，可 各画一半。
剖视图标注
粗短画 在剖切平面的起、迄和转折处画出粗短画
• 想象哪部分被剖切到？哪些部分投射时可看到？
• 在剖面区域内画上剖面符号,标注剖视图名称。
画剖视图应注意的问题：
1.剖面区域: 在剖视图中，剖切面与机件接触的部分
称为剖面区域。剖面区域内要画出剖面符号。不同的材 料用不同的剖面符号表示。
各种材料的剖面符号（摘录）
2.剖切假想性

考古绘图基础

考古绘图基础
不论剖面图还是剖视图，其摆放位置一般应按 考古绘图视图位置排列规则摆放，不然会造成读图 时的错误理解。
剖面的剖切方式
考古绘图根据所绘物体具体情况的不同应用几 种不同剖切方式：全剖、1/4剖、局部剖。
全剖
假设将物体整体剖切，完整地呈现出物体的内部结构。 全剖时形成的剖面考古绘图中习惯称为全剖面，其往往不 单独出现，常配合平面图（俯视图）共同使用。主要应用 于遗迹现象的表现。
局部剖
同局部视图一样，为了表现物体特殊部分的构 造而在局部进行单独的剖切。然后只绘出其局部剖 切面的剖面图。这类剖面图可采用旋转剖面、移出 剖面、详细剖面（多剖面）、隐线剖面来表现。
旋转剖面表现
在不影响主视图的前提下可将剖面翻转90度后直接画在 剖切位置上，这种剖面的表现形式在考古绘图中习惯称为旋 转剖面。这种表现方式一般在表现局部剖切时最为常用。
局部添加其它视角视图
在考古绘图中，允许在大家都广为了解的物体 上添加局部侧视图或上视图，单独用来表现局部特 征。这样不但不影响对物体的全面表现，还可以节 省版面。
剖面、剖视图和剖面图（1）
在考古制图中虽有多视图表现物体外形，但物 体不尽相同的内部结构和局部细节却无法表现出来。 为此，考古绘图常常要对所绘物体进行假想剖切， 这样可以直观地表现出物体的剖切面情况和其内部 情况，进而反映出物体的更多细节和信息。
物体剖切后形成的断面称为“剖面”，剖面一 般填充上疏密相等的45度角细斜平行线或全部涂黑 （金属或较薄的物体），有时也用特殊的图例表示。 （地层、砖石、木材）
剖面、剖视图和剖面图（2）
将剖切面和剖切后所能看到的物体内部结构全都 表现出来的视图，称为剖视图。剖视图所反映出的所 绘物体息信最为全面，考古绘图原则上应尽量使用剖 视图表现所绘物体。

剖视图

A—A
半剖视图
A
A
A
几个相交剖切平面（剖切面可以是投影面平行面或垂直面）
A—A
局部剖视图
B
B
B—B
A
A
A
采用几个相交的剖切平面的形式一
A A A A A
A-A
采用几个相交的剖切平面的形式二
假想用平面剖切
把后半部分进行投影
假想用平面剖切面把机件剖开、移去观察者和剖切面之间的部 分，将余下部分向投影面投影，所画的图形称为剖视图。
3. 剖视图的画法
A-A A
一般用平面剖切机件，剖切平面应通过机件内部孔、槽等的轴 线或对称面，且使其平行或垂直于某一投影面，以便使剖开后的结 构反映实形。
A
4. 剖面符号
5. 剖视图的标注
6. 画剖视图时应该注意的问题
二、剖视图的种类
1. 全剖视图 2. 半剖视图 3. 局部剖视图
1. 全剖视图
用剖切平面完全地剖开机件所得的剖视图，称为全剖视图。全 剖视图主要用于表达内部结构复杂、外形比较简单的机件。 例题1 例题2
[例题 例题1] 例题
全剖视图的形成和画法
全剖视图
A A
几个平行剖切平面（剖切面可以是投影面平行面或垂直面） 半剖视图
A—A
A
A A
几个平行剖切平面（剖切面可以是投影面平行面或垂直面） 局部剖视图
A
A—A
B—B
B
B
B
B A
几个相交剖切平面（剖切面可以是投影面平行面或垂直面）
全剖视图
几个相交剖切平面（剖切面可以是投影面平行面或垂直面）
问题的提出
问题的提出
[例题1] 局部剖视图的形成和画法 例题1 例题

文物绘图之剖面图与剖视图

古代陶器通常采用轮制成型，表面施有陶衣，彩绘丰富。 剖面图可以展示陶器的内部结构，如胎质、气孔等，而剖 视图则可以展示彩绘纹饰的层次和细节。
绘制古代陶器的剖面图与剖视图时，需注意表现其圆润的 轮廓和细腻的质地，同时要准确表现出彩绘的色彩和图案 。
案例二：古代玉器的剖面图与剖视图
古代玉器质地温润，纹理自然。剖面 图可以展示玉器的内部纹理和颜色变 化，而剖视图则可以展示其外部的雕 刻纹饰和形状。
剖面图通常用于工程设计、建 筑、考古等领域，尤其在文物 修复和复制中具有重要意义。
剖面图的绘制方法
选择合适的切割位置
根据需要展示的内部结构，选 择合适的切割位置进行绘制。
确定切割线
用线条表示切割的位置，线条 应清晰、准确。
绘制内部结构
根据切割后的形状和结构，绘 制物体的内部细节。
标注和说明
在剖面图上添加必要的标注和 说明，以解释图中的各个部分
剖面图与剖视图在文物绘图中的重要性
提供内部结构信息
剖面图和剖视图能够揭示文物的内部结构，帮助人们了解 文物各个部分的组成和相互关系。
辅助分析制作工艺
通过剖面图和剖视图，可以观察到文物内部的结构特点， 从而推测其制作工艺和方法，有助于理解古代工匠的智慧 和技艺。
辅助历史研究
通过对不同时期、不同类型文物的剖面图和剖视图进行比 较，可以研究不同时期、不同地域的文化交流、演变过程 等，为历史研究提供有力支持。
在绘制古代玉器的剖面图与剖视图时 ，需注意表现其温润的质感和自然的 纹理，同时要准确表现出雕刻的线条 和形状。
案例三：古代石雕的剖面图与剖视图
古代石雕质地坚硬，轮廓分明。剖面图可以展示石雕的内部结构，如纹理、裂痕 等，而剖视图则可以展示其外部的雕刻细节和形状。

古基础考古绘图

一早
概论
什么是考古绘图
所谓考古绘图 ， 是指具体地把制图学的原理应用于考古 记录 和考古研究当中 ，用制图学的理论和技术记录和说明 考古材 料 ，从而为进一步的研究提供较为直观的资料 。其 表达的对 象包括田野发掘过程当中出现的各种遗迹 、遗物 现象 、文化 堆积的原始保存状况 ， 室内整理过程中的各类 器物 、典型残 片 、纹饰等
3. 测量点是原始数据 ，不能更改 ，它们之间连线时应保留测点 ， 限 制对图纸的过度修饰。
4. 所有遗迹测绘点坐标应详细填写记录表 ，统一管理、建档。 5. 图纸在完成以后 ，发掘过程中对发掘对象的判断如有变化 ，应 重
新测绘 ，但原图应保留。
Wuhan University
二田野考古绘图常用的测绘方法
成/£L<.A>B>
考古绘图的类别
按工作内容划分 田野调查阶段： 文物点分布图、文物点平面图 田野发掘阶段；遗址（墓地）平面图、发掘区总平面图、发掘区 总 剖面图、探方总平面图、探方分层平面图、四壁剖面图、遗迹 平剖 面（侧视） 图、重要的遗物分布图。 室内整理阶段： 器物图、纹饰图、典型的残片图。 报告插图：遗址位置图、发掘区位置图、遗迹分布图、地层示意 图、 典型遗迹图、器物型式图、器物分期图、各种复原图等。
平郦顷斜于投影而一时,其投影与原图形不完全一致,会产生变形, 我们称之为“投影变形 ”
*
第三章田野考古绘图
考古绘图的几点要求
1. 应尽量采用高精度的测绘仪器 ，如电子全站仪或高精度GPS接" 收 机 。测绘点的坐标应取自遗址三维测绘坐标系统。
2. 平面图须在图上注明两个以上测点的三维坐标 ，有高程变化的 地 方须注明高程值；剖面（侧视） 图须注明高程值，并在对应 平面 图上标注剖面或侧视面的位置。

【考古绘图】考古绘图基础


局部剖
同局部视图一样，为了表现物体特殊部分的构 造而在局部进行单独的剖切。然后只绘出其局部剖 切面的剖面图。这类剖面图可采用旋转剖面、移出 剖面、详细剖面（多剖面）、隐线剖面来表现。
旋转剖面表现
在不影响主视图的前提下可将剖面翻转90度后直接画在 剖切位置上，这种剖面的表现形式在考古绘图中习惯称为旋 转剖面。这种表现方式一般在表现局部剖切时最为常用。
剖面的表现可在单一视图上直接表现，一幅视图 上不便表现的根据剖切的部位和角度选用适合的视图 进行添加。
有时为了画面的简洁和突出剖面形状，也可只画 剖面，只表现物体剖面的视图称为剖面图。
剖面、剖视图和剖面图（3）
采用剖视图还是采用剖面图要视具体绘制对象来 看，考古绘图中一般可在表现非旋转体器物和遗迹 的断面形状时采用剖面图。
文字、符号
图纸上所标注的文字和数字通常采用宋体，其字高 宽之比为３：２，字体高度不宜超过３．５厘米。
对遗迹、遗物等目前多采用符号或字母表示：“Ｔ ”表示探沟或探方；“M”表示墓葬；“F”表示房 址；“H”表示灰坑；“Y”表示窑址；“K”表示灶 坑等。
石碑、石窟、寺庙、水井等一般均以符号表示。 #♂
考古绘图基础
考古绘图中正投影的画法
根据不同投影的特性，考古绘图选用正投影方 式来进行绘图。也就是说考古绘图中一般画的都是 被画物体的“正投影图”。
习惯的做法是设想 在绘图者和被画物体之 间有一个透明的平面， 从被画物体的每点向这 个平面引垂直线，这些 垂直线和平面相交，交 点所构成的图形就形成 该物体的“正投影”， 把这个图形绘制在纸上 便可得到该物体的“正 投影图”。
多视图及视图位置排列规则
形状简单的物体只要画出最能表现出其特征的 一面正投影图就行了，形状复杂只画一面不能反映 它的全貌，就要适当添加其它面的正投影视图，添 加的视图习惯按制图学中的“第三角法” 排列方 式排列各视图，即以前视图为中心，左侧视图放左 侧，右侧视图放右侧，俯视图放上面，底视图放下 面。 严格遵循考古绘图的视图位置排列规则“上 下对正 、左右平齐 、横竖相等” 。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多用于骨骼、石器及有刻纹的陶器上，用 于增加立体感。
谢谢
八、鬲的剖视图
1、半剖面 2、必须画裆线 3、不与剖线先接触 4、裆线的消失点在中间一足的外形轮廓线 延长线以内，且相距为一个壁厚。
九、鼎的剖视图
方法一：两足朝前，作半剖面用虚线补 绘，剖切面保留实墨线。 方法二：一足朝前，将中剖线左移，三足 均不被剖切掉。（适用于足部有纹饰）
不能或不便剖切的物体，在视图中用虚线 表示物体的内部结构的剖视图。（少）
六、附加剖面
为了说明器物某一部位的构造及厚度而画 的剖视图，所画的剖视图应在该器物的近 旁，并标示剖切部位。
七、详细剖面
把器物各部分的旋转剖面同时表示出来， 将其画在其邻近部位，并在外视图上绘出 各剖切面位置的绘图方法。（可标示字母）
文物绘图的基本方法
——器物的剖面及剖视图
1、剖面：剖切物体时剖切面与物体相交的 部分称为剖面。 2、根据剖面将缩减内部构造画出来的图形 称为剖视图。 注意：剖视图上被剖着的部分必须画出与 视图轴线（或某一主要轮廓线）成45度角 的等距平行线。 一般剖面及剖视图在左面 剖面线一般向左倾斜。
——器物的光线处理
多是器物左上方45度的缓和光线
一、用点描绘光线 用于质料比较细腻的器物及比较缓和 的曲面上用细点描绘。 明亮部分着点稀，阴暗部分着点密。 如：磨制石器、素面陶器等。粗面石 器，则可采用粗、细点结合的方法。
二、用线描绘光线
适用于纺织品、铜器、石器、骨器和 部分陶器。
三、用点与线结合描绘光线
应注意的几个问题
1、采取何种剖切方法要根据情况而定。 2、剖视图和正视图要符合正投影原理。 3、剖面轮廓线用粗实线。 4、未剖切的轮廓线用细实线。 5、剖面轮廓线内，陶瓷器等填充左倾45度 平行线，金属一般填实墨色。 6、剖面内填充线间距可酌情而定。
文物绘图的基本方法
一、全剖面
剖切物体前半面，画出该物体后半面全部 剖切状况的视图。
异形罐
彩绘双连壶
二、半剖面
剖切物体的四分之一，即为半剖面。
三、旋转剖面
即把物体的剖切面翻转90度的横切面，直 接画在某一物体的剖切位置上的绘图方法 。
四、局部剖面
1、表示物体特殊构造部分的内部形态的剖 视图。
五、隐线剖面
