断面图和剖面图解析

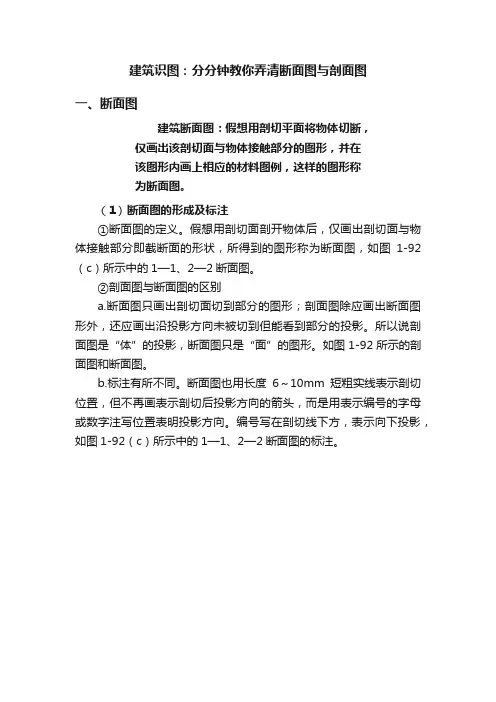

建筑识图：分分钟教你弄清断面图与剖面图一、断面图建筑断面图：假想用剖切平面将物体切断，仅画出该剖切面与物体接触部分的图形，并在该图形内画上相应的材料图例，这样的图形称为断面图。

（1）断面图的形成及标注①断面图的定义。

假想用剖切面剖开物体后，仅画出剖切面与物体接触部分即截断面的形状，所得到的图形称为断面图，如图1-92（c）所示中的1—1、2—2断面图。

②剖面图与断面图的区别a.断面图只画出剖切面切到部分的图形；剖面图除应画出断面图形外，还应画出沿投影方向未被切到但能看到部分的投影。

所以说剖面图是“体”的投影，断面图只是“面”的图形。

如图1-92所示的剖面图和断面图。

b.标注有所不同。

断面图也用长度6～10mm短粗实线表示剖切位置，但不再画表示剖切后投影方向的箭头，而是用表示编号的字母或数字注写位置表明投影方向。

编号写在剖切线下方，表示向下投影，如图1-92（c）所示中的1—1、2—2断面图的标注。

图1-92 立柱断面图（2）断面图的分类断面图主要用来表示物体某一局部的截断面形状。

根据断面图在视图上的位置不同，分为移出断面和重合断面和中断断面三种。

①移出断面图。

所画断面图位于投影图的外面称为移出断面。

如图1-92所示为钢筋混凝土立柱的正立面图和移出断面图。

移出断面图的画法：移出断面的轮廓线用粗实线画出，可以画在剖切平面的延长线上或其他适当位置。

移出断面图一般应标注剖切位置、投影方向和断面名称，如图1-92中所示的1—1、2—2断面图。

当断面图形位于剖切平面的延长线上时，可不标注断面名称，如图1-93所示。

如断面图形对称，则只需用细点画线表示剖切位置，不需进行其他标注，如图1-93所示。

图1-93 工字钢、槽钢的移出断面图画移出断面时，根据需要，允许把断面图转正后画出。

如图1-94为翼墙的平面图和断面图，为了表示翼墙的正常工作位置，画1—1断面时，可以把底面画成水平位置。

图1-94 翼墙的移出断面图对于构件上的支撑板、肋板等薄板结构和圆柱状构件（桩、柱、轴）等，当剖切平面通过其对称中心线或轴线时，这部分的断面可不画材料符号，而用粗实线将其与邻接部分分开，如图1-94中的1—1断面和图1-95中的A—A断面。

剖面图和断面图的区别1.断面图又称截面图,它是形体被剖切后仅画出断面的正投影图。

2.断面图与剖视图的区别在于：断面图只画出剖切平面与形体接触的断面图形，至于剖切后按投射方向可能见到的形体其他部分的轮廓线的投影则不必画出。

而剖视图除画出断面的投影外，还应画出在投射方向所能见到部分的投影。

显然，断面图包含在剖视图之中。

断面图、其他表达方法 cad技术交流群：44072766一、知识要点1．断面图（1）断面图的概念（2）断面图的种类（移出断面、重合断面）2．其他表达方法（一）（1）局部放大图（2）规定画法二、教学设计断面图一定要讲清与剖视图的区别和共同点，断面图的应用场合。

掌握移出断面和重合断面的画法、标注，会根据不同机件和场合灵活应用这些方法。

简化画法的内容比较多，而且还很杂乱，在教材中有许多国家标准规定的画法介绍，教学中不一定面面俱到，可根据现场生产的需要、学生作业涉及到的表达方法有选择的讲解，没有介绍的内容今后在工作中若遇到相关内容可查书或国家标准，因此，如何查阅相关手册，大家从现在要引起重视。

三、重点、难点重点：各种断面图的画法、应用场合。

难点：局部放大图、各种规定画法。

四、课前准备准备两种断面图的机件模型或实物，尽可能多的收集现场的采用各种规定画法的生产图纸或实物。

熟悉课件、模型、机件、图纸。

五、教学内容（一）断面图1．断面图的概念假想用剖切平面将机件某处切断，仅画出断面的图形称为断面图。

断面图主要用来表示机件断面的形状。

断面图与剖视图的区别如图6—35所示。

图6—35 断面图与剖视图的区别2．断面图的分类（1）移出断面图移出断面图的轮廓线用粗实线绘制，画在视图的的外面，尽量配置在剖切位置的延长线上，一般情况下只须画出断面的形状，但是，当剖切平面通过回转曲面形成的孔或凹槽时，此孔或凹槽按剖视画，或当断面为不闭合图形时，要将图形画成闭合的图形。

完整的剖面标记三部分组成：粗短线表示剖切位置，箭头表示投影方向，拉丁字母表示断面图名称。

断面图与剖面图的区别
断面图与剖面图的区别在于断面图只画形体被剖开后断面的投影，而剖面图要画出形体被剖开后整个余下部分的投影如图4-11。

1)剖面图是形体剖切之后剩下部分的投影，是体的投影。

断面图是形体剖切之后断面的投影，是面的投影。

剖面图中包含断面图。

2)剖面图用剖切位置线、投射方向线和编号来表示。

断面图则只画剖切位置线与编号，用编号的注写位置来代表投射方向。

3)剖面图可用两个或两个以上的剖切平面进行剖切，断面图的剖切平面通常只能是单一的。

图4－11 断面图与剖面图的区别
在剖面图或断面图中，剖切面剖切到的实体部分还应画出相应的材料图例。

常用的建筑材料图例见表4-1。

表4-1 材料图例。

1、制成方法不同
断面图：假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图形称做断面图。

剖面图：是假想用一个剖切平面将物体剖开，移去介于观察者和剖切平面之间的部分，对于剩余的部分向投影面所做的正投影图。

2、目的不同
断面图：主要用来配合视图表达像肋板、轮辐、型材、带有孔、洞、槽的轴等，这类常见物体结构的断面形状；与剖视图相比，在表达这些结构时，断面图更为简单。

剖面图：为了工程的施工图和机械零部件的设计中，补充和完善设计文件。

3、用途不同
断面图：配合视图表达像肋板、轮辐。

剖面图：工程设计和机械零部件的设计等。

施工图纸剖面图和断面图
1、剖面图除应画出剖切面切到部分的图形外，还应画出沿投射方向看到的部分，被剖切面切到部分的轮廓线用0.7b线宽的实线绘制，剖切面没有切到但沿投射方向可以看到的部分，用0.5b线宽的实线绘制；断面图则只需(用0.7b线宽的实线)画出剖切面切到部分的图形(图10.3.1)。

图10.3.1 剖面图与断面图的区别
2、剖面图和断面图应按下列方法剖切后绘制：
（1）用一个剖切面剖切(图10.3.2-1)；
（2）用两个或两个以上平行的剖切面剖切(图10.3.2-2)；
（3）用两个相交的剖切面剖切(图10.3.2-3)；
（4）用2、3法剖切时，应在图名后注明“展开”字样。

3、分层剖切的剖面图，应按层次以波浪线将各层隔开，波浪线不应与任何图线重合(图10.3.3)。

图10.3.3 分层剖切的剖面图
4、杆件的断面图可绘制在靠近杆件的一侧或端部处并按顺序依次排列(图10.3. 4-1)，也可绘制在杆件的中断处(图10.3.4-2)；结构梁板的断面图可画在结构布置图上(图10.3.4-3)。

图10.3.4-1 断面图按顺序排列
图10.3.4-2 断面图画在杆件中断处
图10.3.4-3 断面图画在布置图上。
