剖面图与剖视图区别

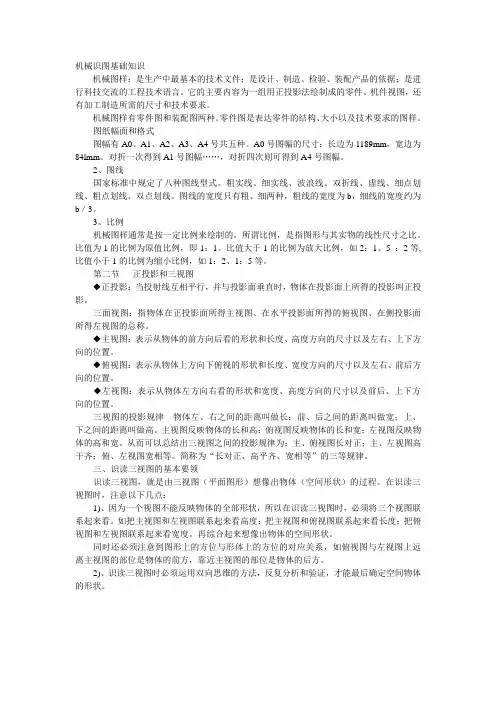

机械识图基础知识机械图样：是生产中最基本的技术文件；是设计、制造、检验、装配产品的依据；是进行科技交流的工程技术语言。

它的主要内容为一组用正投影法绘制成的零件、机件视图，还有加工制造所需的尺寸和技术要求。

机械图样有零件图和装配图两种。

零件图是表达零件的结构、大小以及技术要求的图样。

图纸幅面和格式图幅有A0、A1、A2、A3、A4号共五种。

A0号图幅的尺寸：长边为1189mm，宽边为84lmm。

对折一次得到A1号图幅……，对折四次则可得到A4号图幅。

2、图线国家标准中规定了八种图线型式。

粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线。

图线的宽度只有粗、细两种，粗线的宽度为b，细线的宽度约为b／3。

3、比例机械图样通常是按一定比例来绘制的。

所谓比例，是指图形与其实物的线性尺寸之比。

比值为1的比例为原值比例，即1：1。

比值大于1的比例为放大比例，如2：1、5 ：2等,比值小于1的比例为缩小比例，如1：2、1：5等。

第二节正投影和三视图◆正投影：当投射线互相平行，并与投影面垂直时，物体在投影面上所得的投影叫正投影。

三面视图：指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。

◆主视图：表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。

◆俯视图：表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。

◆左视图：表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。

三视图的投影规律物体左、右之间的距离叫做长；前、后之间的距离叫做宽；上、下之间的距离叫做高。

主视图反映物体的长和高：俯视图反映物体的长和宽；左视图反映物体的高和宽。

从而可以总结出三视图之间的投影规律为；主、俯视图长对正；主、左视图高干齐；俯、左视图宽相等。

简称为“长对正、高平齐、宽相等”的三等规律。

三、识读三视图的基本要领识读三视图，就是由三视图（平面图形）想像出物体（空间形状）的过程。

01 Chapter视图分类视图基本概念及分类画法假想用剖切面剖开物体，将处在观察者与剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。

画法标注、剖切符号、材料符号。

断面图假想将物体某一部分切开，将断面的轮廓线投影到投影面上所得的图形。

画法移出断面图、重合断面图。

02 Chapter定义和作用剖面图的构成剖面线的方向030201剖面图基本知识全剖面图1. 画法2. 实例剖面图分类及画法1. 画法在剖切位置画出剖切符号，将剖切平面和投影方向标注清楚。

半剖面图用两个或两个以上的平行剖切平面剖开物体所得的剖面图，一般用于表达对称物体的内部结构。

2. 实例如机械轴、杆、套等零件的内部形状等。

局部剖面图在剖切位置画出剖切符号，将剖切平面和投影方向标注清楚。

1. 画法2. 实例0102剖面图应用实例03 Chapter断面图基本知识断面图定义断面图目的断面图分类断面图分类及画法纵断面图画法横断面图画法断面图应用实例机械零件建筑结构生物组织04 Chapter剖面图与断面图在工程中的应用显示物体或构件内部孔、槽等细节显示物体或构件的变形和振动情况显示物体或构件的内部结构显示不同部分之间的连接方式辅助分析力学性能和结构稳定性剖面图与断面图在机械制造中的应用建筑物的设计特点和风格建筑物的采光和通风情况建筑物的设备和设施分布建筑物的材料和构造方式剖面图与断面图在建筑设计中的应用剖面图与断面图在水利工程中的应用010*******05 Chapter可以用于表达不同部分之间的相对位置关系剖面图缺点剖面图只能表达物体的一部分，不能全面展示物体绘图技巧断面图优点可以清晰地表达物体的截面形状和尺寸对于一些难以用平面图形表达的部分，断面图提供了很好的解决方案可以用于表达不同部分之间的相对位置关系断面图缺点断面图只能表达物体的一部分，不能全面展示物体剖面图与断面图的未来发展趋势与展望01020304THANKS。

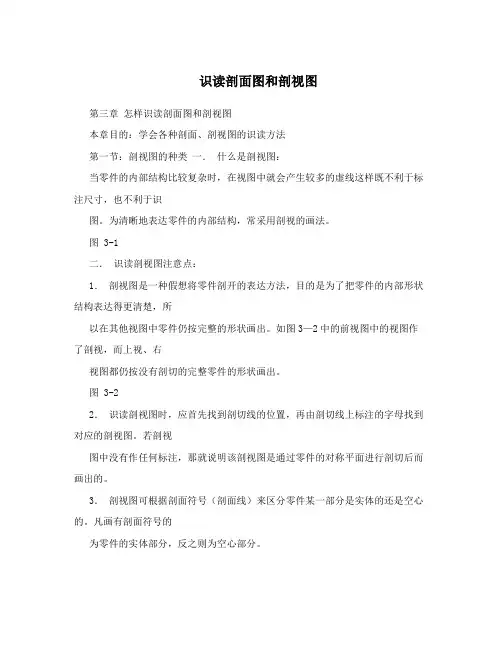

识读剖面图和剖视图第三章怎样识读剖面图和剖视图本章目的：学会各种剖面、剖视图的识读方法第一节：剖视图的种类一．什么是剖视图：当零件的内部结构比较复杂时，在视图中就会产生较多的虚线这样既不利于标注尺寸，也不利于识图。

为清晰地表达零件的内部结构，常采用剖视的画法。

图 3-1二．识读剖视图注意点：1．剖视图是一种假想将零件剖开的表达方法，目的是为了把零件的内部形状结构表达得更清楚，所以在其他视图中零件仍按完整的形状画出。

如图3—2中的前视图中的视图作了剖视，而上视、右视图都仍按没有剖切的完整零件的形状画出。

图 3-22．识读剖视图时，应首先找到剖切线的位置，再由剖切线上标注的字母找到对应的剖视图。

若剖视图中没有作任何标注，那就说明该剖视图是通过零件的对称平面进行剖切后而画出的。

3．剖视图可根据剖面符号（剖面线）来区分零件某一部分是实体的还是空心的。

凡画有剖面符号的为零件的实体部分，反之则为空心部分。

4．剖视图中已表达清楚的结构，不论在剖视图和其他视图中的虚线一般可省略不画。

但必要的虚线仍可画出。

5．金属材料的剖面线用与水平方向成45?,间隔相等\方向相同的细实线在剖视图的实体部分画出。

三．剖视图中的各种剖切方法：根据国家标准《机械制图》中规定有以下五种剖切方法：1．单一剖切面剖切；2．两相交的剖切平面剖切；总9页第1页3．几个平行的剖切平面剖切；4．不平行于任何基本投影面的剖切平面剖切；四．剖视图的种类：5. 组合的剖切平面剖切。

1．全剖视图：用剖切平面完全地剖开机件而得到的剖视图叫全剖视图。

可省略标注a．全剖 b . 阶梯剖 c . 旋转剖 d . 斜剖全剖阶梯剖图 3-3 图 3-4旋转剖斜剖图 3-5 图3-6 2．半剖视图：当机件具有对称平面时，在垂直于对称平面的投影面上所得到的视图，可以对称中心线为界，一半画成剖视，另一半画成视图，这样组合成的图形称为半剖视图。

图 3-73．局部剖视图：用剖切平面局部地剖开机件所得到的剖视图。

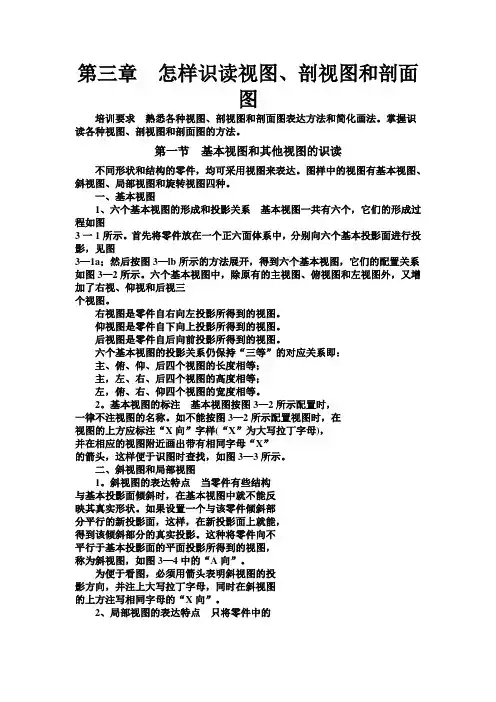

第三章怎样识读视图、剖视图和剖面图培训要求熟悉各种视图、剖视图和剖面图表达方法和简化画法。

掌握识读各种视图、剖视图和剖面图的方法。

第一节基本视图和其他视图的识读不同形状和结构的零件，均可采用视图来表达。

图样中的视图有基本视图、斜视图、局部视图和旋转视图四种。

一、基本视图1、六个基本视图的形成和投影关系基本视图一共有六个，它们的形成过程如图3一1所示。

首先将零件放在一个正六面体系中，分别向六个基本投影面进行投影，见图3—1a；然后按图3—lb所示的方法展开，得到六个基本视图，它们的配置关系如图3—2所示。

六个基本视图中，除原有的主视图、俯视图和左视图外，又增加了右视、仰视和后视三个视图。

右视图是零件自右向左投影所得到的视图。

仰视图是零件自下向上投影所得到的视图。

后视图是零件自后向前投影所得到的视图。

六个基本视图的投影关系仍保持“三等”的对应关系即：主、俯、仰、后四个视图的长度相等；主，左、右、后四个视图的高度相等；左，俯、右、仰四个视图的宽度相等。

2。

基本视图的标注基本视图按图3—2所示配置时，一律不注视图的名称。

如不能按图3—2所示配置视图时，在视图的上方应标注“X向”字样(“X”为大写拉丁字母)，并在相应的视图附近画出带有相同字母“X”的箭头，这样便于识图时查找，如图3—3所示。

二、斜视图和局部视图1。

斜视图的表达特点当零件有些结构与基本投影面倾斜时，在基本视图中就不能反映其真实形状。

如果设置一个与该零件倾斜部分平行的新投影面，这样，在新投影面上就能，得到该倾斜部分的真实投影。

这种将零件向不平行于基本投影面的平面投影所得到的视图，称为斜视图，如图3—4中的“A向”。

为便于看图，必须用箭头表明斜视图的投影方向，并注上大写拉丁字母，同时在斜视图的上方注写相同字母的“X向”。

2、局部视图的表达特点只将零件中的某一部分向基本投影面投影所得到的视图，称为局部视图。

显然，局部视图是基本视图的一部分，它可以画在基本视图的位置上，如图3—4中的“B向”；也可以画在其他地方，如图3—4中的“C向”。

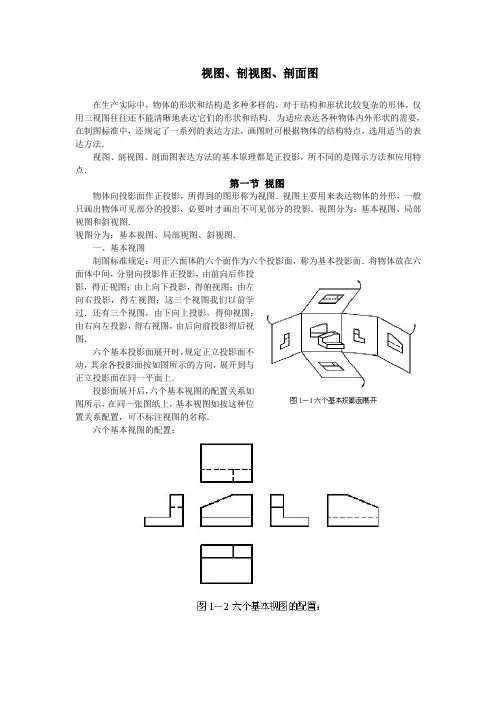

视图、剖视图、剖面图在生产实际中，物体的形状和结构是多种多样的，对于结构和形状比较复杂的形体，仅用三视图往往还不能清晰地表达它们的形状和结构．为适应表达各种物体内外形状的需要，在制图标准中，还规定了一系列的表达方法，画图时可根据物体的结构特点，选用适当的表达方法．视图、剖视图、剖面图表达方法的基本原理都是正投影，所不同的是图示方法和应用特点．第一节视图物体向投影面作正投影，所得到的图形称为视图．视图主要用来表达物体的外形，一般只画出物体可见部分的投影，必要时才画出不可见部分的投影．视图分为：基本视图、局部视图和斜视图．视图分为：基本视图、局部视图、斜视图．一、基本视图制图标准规定：用正六面体的六个面作为六个投影面，称为基本投影面．将物体放在六面体中间，分别向投影作正投影，由前向后作投影，得正视图；由上向下投影，得俯视图；由左向右投影，得左视图；这三个视图我们以前学过．还有三个视图，由下向上投影，得仰视图；由右向左投影，得右视图，由后向前投影得后视图．六个基本投影面展开时，规定正立投影面不动，其余各投影面按如图所示的方向，展开到与正立投影面在同一平面上．投影面展开后，六个基本视图的配置关系如图所示，在同一张图纸上，基本视图如按这种位置关系配置，可不标注视图的名称．六个基本视图的配置：基本视图的标注：当某个视图位置不符合上述配置关系时，应进行标注．标注方法是：在视图的上方用大写字母标出视图名称，如“A向”、“B向”等，在名称的下面画一粗横线，在相应视图附近用箭头指明投影方向并注上同一字母，如图中的“A向”视图，即仰视图．基本视图投影规律及位置关系：基本视图之间与三视图一样，仍然符合“长对正、高平齐、宽相等”的投影规律，即：正、俯、仰、后视图“长对正”；正、左、右、后视图“高平齐”；俯、左、右、仰视图“宽相等”．六个视图位置关系须注意的是：在俯、左、仰、右视图中，靠近正视图的一面是物体的后面，远离正视图的一面是物体的前面，此外，正视图和后视图左右位置关系相反．在实际画图时，一般物体并不需要全部画出六个基本视图，而是根据物体形状的特点和复杂程度，具体进行分析，选择其中几个基本视图，完整、清晰地表达出该物体的形状和结构．二、局部视图当物体的某一部分形状未表达清楚，又没有必要画出整个基本视图时，可以只将物体的这一部分向基本投影面投影，所得的视图称为局部视图．如图1－4所示，为一集水井，已画出其正视图和俯视图，集水井内外的主要形状已经表达清楚，但其上部的进水口和下部的出水口的形状尚未清晰地表达出来．如果再画左视图和右视图，则集水井大部分投影重复．因此，可沿着箭头A所指的方向对右侧面进行投影，只画出局部的左视图以表达进水口的形状；沿着箭头B所指的方向对左侧面进行投影，只画出局部的右视图以表达出水口的形状．这样集水井的形状就完全表达清楚了．局部视图不仅减少了画图的工作量，而且重点突出，简单明了，表达方法比较灵活．画局部视图时必须注意：1、局部视图的断裂边界用波浪表示，如图中的A向视图，但当所表达的局部结构是完整的，且外形轮廓又成封闭时，则波浪线可省略不画，如B向视图．2、必须用带字母的箭头指明投影部位及方向，并在该局部视图上方用相同的字母标注局部视图的名称，如“A向”、“B向”等3、局部视图应尽量配置在箭头所指的方向，并与基本视图保持投影关系．由于布局等原因，也允许把局部视图配置在图幅其他适当的地方，如图B向视图．三、斜视图当物体上具有不平行于基本投影面的倾斜部分时，在基本视图上就不能反映该倾斜部分的真实形状．为了表达倾斜部分的真实形状，可以选择一个新的辅助投影面，使它与物体倾斜部分平行，并垂直于一个基本投影面，然后将倾斜部分向辅助投影面投影，再将辅助投影面按投射方向旋转到与其垂直的基本投影面上，这样所得的视图称为斜视图．如图所示．画斜视图图时要注意以下几点：1、斜视图通常只要求表达物体倾斜部分的实形，故其余部分不必全部画出而用波浪线断开．2、画斜视图时，必须在基本视图上用带字母的箭头指明投影部位及方向，并在斜视图上方用相同字母标注名称，如“A向”、“B向”等．3、斜视图应尽量配置在箭头所指的方向，并与斜面保持投影关系．为了作图方便和合理利用图纸，也可以平移到其他适当的位置．在不致引起误解时，允许将图形旋转，使图形的主要轮廓或中心线成水平或垂直位置．经过旋转的斜视图，必须在斜视图上标注，如“A 向旋转”．无论哪种画法，标注字母和文字都必须水平书写．第二节剖视图当物体的内部结构比较复杂时，如果仍用前面所学的视图来表达，那么在视图中必然要画出很多的虚线，这样势必要影响图形的清晰；即不利于看图，也不便于标注尺寸．为了解决物体内部结构的表达问题，在制图中通常采用剖视的方法．首先我们讲一下剖视图的基本概念和作图方法．一、剖视图的基本概念和作图方法如图为混凝土杯形基础的两个视图，在基础中间有一个用来安装柱子的杯口，它在正视图上用虚线表示．剖视图的概念：如果采用剖视图来表达，如图，假想用剖切平面P剖开基础，将处在观察者和剖切面之间的那部分移去，将其余的部分向投影面投影，所得到的图形称为剖视图，简称剖视．画剖视图的步骤：1、确定剖切面的位置通常用平面作剖切面，画剖视图时，首先要考虑在什么位置剖开物体．为了能确切地表达物体内部孔、槽等结构的真实形状，剖切平面应该与投影面平行，并沿着孔、槽的对称平面或通过其轴线．如图1－6所示的剖切面即平行于正立投影面，且通过基础前、后方向的对称平面．2、画剖视图由于剖视是假想的，因此作图时，首先要清楚剖切后的情况，哪些部分移去了，哪些部分留下了，哪些部分是被剖切平面切到的，其投影如何？凡剖切平面切到的部分以及在剖切平面后的可见部分轮廓，都用粗实线画出．3、画建筑材料图例在剖视图上被剖切平面切到的断面部分称为剖面．在剖面上应画出材料图例（材料图例出现）．这样，在读图时，便可根据图上有无材料图例或剖面符号就可以分清形体的实体与空心部分，便于想象形体的内、外形状和远近层次．画剖视图应注意的问题：1．剖切的假想性：剖切对物体来说是假想的，事实上物体并没有剖开，也没有拿走一部分，所以画完剖视图后，并不影响其它视图的完整性，其它视图仍应画出完整的图形．如基础的俯视图就按完整形体来画．2．合理地省略虚线：为了使图形更加清晰，剖视图中可省略不必要的虚线．凡是已经表达清楚的结构形状，在其他视图上仍为虚线者可省略不画．3．剖视图上要防止漏线：剖视图应该画出剖切到的剖面形状的轮廓线和剖切面后面的可见轮廓线．但初学者往往容易漏画剖切面后面的可见轮廓线．4．剖面线的方向：金属材料的剖面符号，是在剖面内画出间隔相等、方向相同、与水平方向成45的细实线．同一零件各剖面图上剖面线倾斜方向和间隔应一致．剖视图的标注：为了说明剖视图与有关视图之间的对应关系，剖视图一般要加以标注，注明剖切位置、投影方向和剖视名称．剖切位置用剖切符号表示．即在剖切平面的起止处各画一短粗实线，此线尽可能不与形体的轮廓线相交．投影方向用细实线箭头表示，箭头画在剖切位置线的两端．剖视名称用相同的数字或字母依次注写在剖切符号的附近，并一律水平书写，而在相应的剖视图的下方（或上方）注出相同的两个数字或字母，中间加一横线．符合下列条件时，可简化或省略标注：1．当剖视图按投影关系配置，中间又无其它图形隔开时，可省略箭头；2．当单一剖切平面通过物体的对称平面或基本对称的平面，且剖视图按投影关系配置，中间又无其它图形隔开时，可省略标注．下面介绍几种常用的剖视图．一、全剖视图用剖切平面将物体完全剖开所得到的剖视图，成为全剖视图．图1－8所举的杯形基础的剖视图即为全剖视图．采用的是一个与正立投影面平行的剖切平面，沿着基础的前、后对称面剖开，在正视图上画出全剖视图．请大家分析一下，针对这个题，是否可以省略标注？由于这个例题是用单一剖切平面，通过闸室的对称平面，且剖视图按投影关系配置，中间又无其它图形隔开，因此可以省略标注．全剖视图主要适用于外部形状简单而内部结构复杂的物体．半剖视图二、半剖视图当物体具有对称平面时，可在其形状对称的视图上，以对称线为分界，一半画成剖视图，表达内部形状；另一半画成视图，表达外部形状．这样画出的剖视图成为半剖视图．习惯上，将半个剖视图画在对称线的右边或下边．如图所示物体由底板和空心四棱柱叠加则成，空心四棱柱前壁有圆孔，左、右壁上有矩形槽．该物体左右对称．如采用正、俯视图来表达，正视图有三种选择，若正视图为视图，如图所示：图中虚线多、表达不清晰；若正视图为全剖视图，如图：内部结构可表达清楚，但外形孔未能得到表达．为了兼顾内外形状的表达，综合以上两种表达的优点，将正视图以对称中心线为界，一半画成外形视图以表达整个物体的外形，另一半画成剖视，以表达全部内部结构，如图：半剖视图适用于对称或基本对称的物体．画半剖视图应注意：1、半个剖视图与半个视图的分界线用细点划线表示；2、由于半剖视图形对称，所以在半个视图中，表示内部形状的虚线，一般省略不画．半剖视图的标注规则与全剖视图相同．三、阶梯剖视图用几个互相平行的剖切平面剖开物体所得到的剖视图，称为阶梯剖视图，简称阶梯剖视．如图所示：如图所示物体的主体为上小下大两个四棱柱体，左后方有圆柱孔，右前方有阶梯长方孔．选用正、俯两个视图来表达．俯视图反映四棱柱顶面真形及孔的形状、位置；正视图反映物体高度和孔深．为了使孔的轮廓在正视图中可见，设想用两个平行的剖切平面，分别通过两孔进行剖切，即正视图用阶梯剖视表达，较好地解决了该物体两处内部轮廓的表达问题．画阶梯剖视应注意以下几点：1．由于剖切平面是假想的，所以两个剖切平面转折处的分界线不应画出．2．剖切平面的转折处不应与视图中的轮廓线重合．3．所画剖视图必须加以标注，在剖切平面的起、止和转折处标出剖切符号，在起、止处外侧画出短线指明投影方向，注上相同字母，并在相应的剖视图上方标出名称．如图1－11所示．四、旋转剖视图用两个相交的剖切平面剖开物体所得到的剖视图，称为旋转剖视图，简称旋转剖视．如图1－12所示的回转体，为表达物体图1－13 复合剖视图上的三个圆孔，用前述几种方法都无法同时剖切．现采用相交两剖切平面，一个为侧平面，通过上部圆孔剖切，另一个为正垂面，提高左下角的圆孔剖切，两个剖切平面的交线为回转提的回转轴线．为使正垂切断面的侧面投影反映实形，将其绕两剖切平面交线旋转到与W 面平行，再进行投影；这样在左视图上就可以将三个孔都表达清楚了．画旋转剖视需注意的是：应将剖切所产生的倾斜结构及相关部分旋转到与投影面平行再进行投影．旋转剖视的标注方法与阶梯剖视相同，注意剖切位置与剖视方向线应始终成一直角．五、 局部剖视图用剖切平面局部地剖开物体所得到的剖视图成为局部剖视图．如图所示，为钢筋混凝土圆管接口处的局部剖视图．局部剖视图通常画在视图内并以波浪线与视图分界．波浪线不应与视图中的其它轮廓线重合，不能穿越孔洞，也不能超越轮廓线．局部剖视图一般不用标注．六、 复合剖视图当物体的内部结构形状较多，用旋转剖和阶梯剖仍不能表达清楚时，可用几个组合的剖切平面剖开物体，这样得到的剖视图，称为复合剖．如图1－14为混凝土坝内廊道的三视图，因为从坝内取出一段，所以四周都采用折断线分界，三个视图均采用剖视图来表达．其中B —B 为复合剖，选用两个水平面中间连接了一个正垂面作剖切平面剖开廊道而得．复合剖的标注与旋转剖和阶梯剖的标注相同．下面介绍剖视图上的尺寸标注．在剖视图上标注尺寸的基本要求与组合体的尺寸标注相同．为使标注清晰，根据剖视图的表达特点，剖视图上标注尺寸应注意：1．外形尺寸应尽量标注在视图附近，表达内部结构的尺寸尽量标注在剖视图附近；2．在半剖视图上标注内部结构尺寸时，只画一边的尺寸界限和箭头，尺寸线稍超过对称中心线，但尺寸数字应按完整结构注写．第三节 剖面图剖面图的概念：假想用剖切平面将物体切断，仅画出切断面的轮廓，并在其上画上材料图例，这样的图形称为剖面图，简称剖面．如图所示．剖面图与剖视图的区别是：剖视图用于表达物体的内部形状和结构，除要画出剖切面切到的断面形状外，还要画出剖切面后面物体的投影，即剖视图是体的投影；而剖面图用于表达物体某一局部的断面形状，仅画出剖切面切到的断面形状即可，即剖面图是面的投影．剖视图可采用多个剖切平面，剖面图一般使用单一剖切平面．剖面图应标注：1． 剖切位置用短粗线表示，长约5~10mm ．2．编号应采用阿拉伯数字或大写字母注写在剖切位置线的一侧，该侧应为断面的投影方向．如图1－17，字母A 和B 都注写在剖切位置线的右侧，表示从左到右投影．剖面图的分类：根据剖面图的位置所在，剖面图分为移出剖面和重合剖面两种．移出剖面的轮廓线用粗实线绘制．移出剖面适用与剖面变化较多的构件，如钢筋混凝土梁、柱等．移出剖面可按投影关系配置，如图A-A 、B-B 剖面，处于此种位置的移出剖面，应进行标注．移出剖面可画在剖切位置的延长线上，如图所示，处于此种位置的移出剖面，若剖面图形对称，可不标注，在视图中用点划线表示剖切位置，若剖面图形不对称，则需标注．移出剖面可画在视图的中断处，当剖面图形对称、物体某个方向尺寸又较大时，可把剖面图画在视图的中断处．移出剖面也可画在图纸上其他适当的地方，但应进行标注． 方才我们讲了移出剖面，移出剖面都是画在视图的外面．另外一种剖面叫重合剖面，画在视图内．重合剖面的轮廓线规定用细实线画．多用于结构简单的形体，如各种型钢等．对称的重合剖面可不标注，不对称的重合剖面应标注剖切位置，并用粗实线表示投影方向，但可不标注字母．如图．第四节 剖视图与剖面图的阅读读剖视图和剖面图的基本方法仍然是形体分析和线面分析法，但必须结合剖视图和剖面图1－16剖面图图的特点．因为剖视图和剖面图是假想将物体剖开后所画出的图形，一般视图的数量较多，表达方法也各不相同，所以读图时，首先应看剖视图、剖面图的名称，然后找出剖视图、剖面图的剖切位置，明确投影方向，弄清视图间的投影关系．其次分析了解采用何种剖视图、剖面图以及各个剖视图、剖面图所表达的重点是什么．一般的读图方法是从总体到局部，从外形到内部，从主要结构到次要结构，在看清各组成部分的形状后再综合想象出整体．下面我们做个读图练习．第一步：概括了解．本例采用正、俯两个视图，均为半剖视图，其中正视图是通过井身前后对称平面剖切而得，俯视图是用阶梯剖的方法获得的．第二步：下面分析一下各部分的形状．用形体分析法逐部分进行分析、识读．由正、俯视图中的半个剖视图可知，井身形状为空心四棱柱，材料为标准砖．将正视图中的半个剖视图和俯视图中的半个视图结合识读，可知井身形状为空心四棱台，材料与井身相同．根据正视图及其上所注尺寸符号，可知左右两根水管为钢筋混凝土圆管．同法由俯视图可知前部水管也为钢筋混凝土圆管，直径较小．结合识读正、俯视图可知垫层和基础均为正方底板，材料分别为三合土和混凝土．第三步：综合成整体．根据已知视图所表达的各部分相对位置，将上述读图结果加以综合，即可想象出该建筑物的空间形状．窨井下铺三合土垫层，其上浇筑混凝土底板，底板之上为井身，有三根进出水管与井身相连，形成排水的通道及检修的空间，井身上砌井座，为空心四棱台．说明本章介绍了国家标准中规定的一些表达物体的方法．视图主要用于表达物体的外形．基本视图表达平行与基本投影面的外形；局部视图表达平行于基本投影面的局部外形；斜视图表达倾斜结构的外形．除应掌握各类视图的适用条件外，还应掌握它们的画法和标注方法．剖视图主要用于表达物体的外形．剖视图主要分为全剖视图、半剖视图和局部剖视图．每种剖视图可以采用不同的剖切方式：单一剖切面、两相交剖切平面（旋转剖视）、几个平行的剖切平面（阶梯剖视）、组合的剖切平面（复合剖视）．在需要用剖视图来表达形体时，要选择剖视图的种类和剖切方法．选择剖视图的种类时首先要判断物体只需表达内部形状，还是内外形状都需表达，然后再看物体的结构是否对称；而剖切方法是根据物体内部结构的分布情况来选择的．剖面图用来表达物体的断面形状．根据剖面图所画位置的不同分移出剖面和重合剖面．应注意剖视图和剖面图的区别，剖视图是体的投影，而剖面图是面的投影．其它表达方法：规定画法和简化画法也应了解．在掌握这些表达方法的基础上，还应学会灵活运用这些表达方法．在表达形体时，首先要分析物体的结构特点，从而把物体的结构完整、正确地表达出来．此外，应掌握剖视图和剖面图的标注内容和规律．对于剖面的标注要考虑剖面图是否对称，是否画在剖切符号的延长线上等，从而采取相应的标注．对于剖视图的标注应注意在什么情况下可以省略标注．通过本章的学习，如何灵活运用上述的表达方法，正确、清楚地表达物体的形状是学习本章的主要目的之一．学习本章的另一个主要目的是培养阅读剖视图和剖面图的能力．读图时，首先应看剖视图和剖面图名称，找出剖视图、剖面图的剖切位置、采用的是何种剖视、剖面，明确投影方向，弄清与视图间的投影关系．然后分析各个剖视图和剖面图所表达的重点是什么．读图时仍然采用形体分析法和线面分析法．读图顺序一般是：从总体到局部，从外形到内部，从主要结构到次要结构，在看清各组成部分的形状后再综合想象出整体形状．。

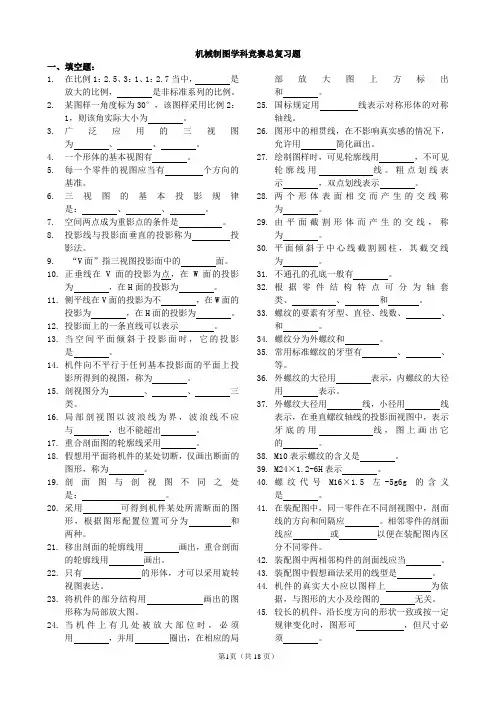

机械制图学科竞赛总复习题一、填空题：1.在比例1：2.5、3：1、1：2.7当中，是放大的比例，是非标准系列的比例。

2.某图样一角度标为30°，该图样采用比例2：1，则该角实际大小为。

3.广泛应用的三视图为、、。

4.一个形体的基本视图有。

5.每一个零件的视图应当有个方向的基准。

6.三视图的基本投影规律是：、、。

7.空间两点成为重影点的条件是。

8.投影线与投影面垂直的投影称为投影法。

9.“V面”指三视图投影面中的面。

10.正垂线在V面的投影为点，在W面的投影为，在H面的投影为。

11.侧平线在V面的投影为不，在W面的投影为，在H面的投影为。

12.投影面上的一条直线可以表示。

13.当空间平面倾斜于投影面时，它的投影是。

14.机件向不平行于任何基本投影面的平面上投影所得到的视图，称为。

15.剖视图分为、、三类。

16.局部剖视图以波浪线为界，波浪线不应与，也不能超出。

17.重合剖面图的轮廓线采用。

18.假想用平面将机件的某处切断，仅画出断面的图形，称为。

19.剖面图与剖视图不同之处是：。

20.采用可得到机件某处所需断面的图形，根据图形配置位置可分为和两种。

21.移出剖面的轮廓线用画出，重合剖面的轮廓线用画出。

22.只有的形体，才可以采用旋转视图表达。

23.将机件的部分结构用画出的图形称为局部放大图。

24.当机件上有几处被放大部位时，必须用，并用圈出，在相应的局部放大图上方标出和。

25.国标规定用线表示对称形体的对称轴线。

26.图形中的相贯线，在不影响真实感的情况下，允许用简化画出。

27.绘制图样时，可见轮廓线用，不可见轮廓线用线。

粗点划线表示，双点划线表示。

28.两个形体表面相交而产生的交线称为。

29.由平面截割形体而产生的交线，称为。

30.平面倾斜于中心线截割圆柱，其截交线为。

31.不通孔的孔底一般有。

32.根据零件结构特点可分为轴套类、、和。

33.螺纹的要素有牙型、直径、线数、、和。

34.螺纹分为外螺纹和。

工程制图题集填空题1.用投影表示物体的方法就称为投影法。

2.平行投影法是由相互平行的投影线获得物体投影的方法。

3.斜投影法是当投影方向倾斜于投影面。

4.正投影法是当投影方向垂直于投影面。

5.正投影法得到物体的投影不因物体与投影面距离不同而变化，容易表达物体真实形状和大小，且度量性好。

6.积聚性是指当物体上的线段和平面垂直于投影面时，线段的投影积聚于一点，平面的投影积聚为一条线。

7.类似性是指当物体上的线段和平面倾斜于投影面时，线段的投影小于实长的直线，平面投影为一原平面图形的类似形。

8.在绘制工程图样时，通常采用与物体长、宽、高等方向相对应的几个相互垂直的投影面，构成一个多面的正投影体系。

9.六个投影面组成一个正六面体，亦称为六投影面体系。

10.在六投影面体系中获得的各个投影亦称为基本视图。

11.在按正投影法绘制物体的视图时，必须严格遵循“长对正，高平齐，宽相等”的规律。

12.扫描体是指由一个二维图形在空间作平移或旋转运动所产生的形体。

13.回转体是指由一个基面饶某一轴线旋转一周，它所扫过的空间所构成的形体。

14.回转体的投影，应用点划线画出轴线。

15.类拉伸体是指有相互平行的棱线，但无基面的棱柱。

16.两形体堆积在一起后，某一方向表面平齐时，应视为组成同一平面，不再有分界线；若两形体的表面不平齐，投影时两形体表面间有分界线。

17.表面相切视为光滑连接，投影时连接处没有交线。

18.表面相交应画出其交线。

19.平面与立体相交称为截切，由此产生的交线称为截交线。

20.截交线是平面与立体表面的共有线，是由一系列共有点组成的，所以画截交线的实质是找出一系列共有点，将其相连。

21.截平面平行于圆柱的轴线，截交线为矩形。

截平面越靠近轴线，矩形越宽，反之越窄。

22.截平面垂直于圆柱的轴线，截交线为圆。

23.截平面倾斜于圆柱的轴线，截交线为椭圆。

24.两曲面立体相交，其表面交线称为相贯线。

25.相贯线是两曲面立体表面的共有线，是由两曲面立体表面上一系列共有点组成。

初级冷作钣金工基本知识鉴定试题一、填空题（共30题）1．安全生产的方针是（）、（）。

2．灭火的方法有（）、（）、（）、（）。

3．工伤事故是指职工（）发生的（）有关的伤亡事故。

4．物体三视图的投影规律是（）、（）、（）。

5．用来表达部件或机器结构的图样叫（）。

6．零件图是（）和（）的图样。

7．我国机械制图采用第一角投影法。

根据投影面展开的法则，三个视图相互位置；以主视图为主，俯视图位于（），左视图位于（）。

8．国标规定形位公差共有（）项，其中形状公差（）项，位置公差（）项。

9．用不去除材料的方法或是保持上道工序的状况获得的表面粗造度，其表面符号是（）。

10．正弦规是利用三角中（）关系来计算测量（）的一种精密量具。

11．现行《公差与配合》国家标准的代号为（）标准中以（）确定公差带大小，以（）确定公差带相对于零线的位置。

12．形状公差中符号（）表示直线度，//平行度符号为（），/0/符号表示（）。

13．物体所带的电荷只有两种，分别称为（）与（）。

14．在电路中，电流从电源的正极（），从负极（），对负载而言，电流从负载的正极（），并从负载的负极（）。

15．正交流电的三要素是（）、（）和（）。

16．三相异步电动机旋转磁场的旋转方向是（）。

17．电阻大小与（）因素有关，其计算公式是（）。

18．串、并联电路总电阻的计算公式是（）和（）。

19．对称三相负载作星形联接时，采用（）制供电。

20．我国钢材牌号的命名采用（）、（）、（）相结合的方法表示。

21.45号钢按用途分，称为（）；按含碳量分，称为（）。

22．根据铸铁中，碳存在的形式不同，可分为白口铸铁、（）、（）、（）。

23。

铝很轻，其密度为（）。

24．根据共析钢转变产物的不同，可将C曲线分为（）、（）、（）三个转变阶段。

25．马氏体按其组织形态主要分为（）和（）。

26．金属材料分为（）金属和（）金属两大类。

27．金属材料的性能包括（）、（）、（）、（）。

28．金属材料热处理目的是改善金属材料的（）和（）性能，消除零件的（），细化（）。

200７年全国职业培训参评组别：B149优秀教研成果评选活动参评教案专业分类：机加工课程名称：机械制图剖面图的画法与标注90分钟（2节课）《剖面图的画法与标注》是《机械制图》第三版第四章的一节内容。

剖面图具有依赖性、连续性和重要性等特点。

依赖性体现在它是在投影作图的基础上进行的，要求学生必须具有良好的投影作图基础。

连续性体现在它是投影作图的继续、发展和提高。

重要性体现在通过剖面图的学习，为后面零件图的教学打好基础，也为学生识读装配图创造条件。

教学对象为技工学校模具制造专业一年级学生，他们已经学习了图样的初步知识、几何作图和投影作图，具有一定的识图能力及绘图基础。

师生互动，任务驱动掌握剖面图的画法与标注，能看懂剖面图，并能根据机件结构画出剖面图来表达其断面形状。

通过探索过程中的合作交流，让学生体验团结协作的力量；通过学生自己动手制作方案，让他们体验成功的喜悦，增强对学习的信心；通过评议交流，让学生学会欣赏，进而学会创造。

以任务驱动，通过学生自主探究、合作学习，培养学生探索知识的能力、分析问题和解决问题的能力以及创新能力。

任务驱动教学法、发现教学法、项目引导法、直观教学法、启发式教学法、正误对比法、讲练结合等。

剖面图的画法规定。

剖面图的画法规定、标注规定。

挂图、剖面图模型、多媒体课件外轮廓能去掉吗回转面形成的孔回转面形成的凹坑轮廓线连起来移出剖面的配置与标注（见下表）教学内容重合剖面的标注有两种情况，即图形对称时的标注和图形不对称——用箭头标注其投影方向教学内容答案：10。
