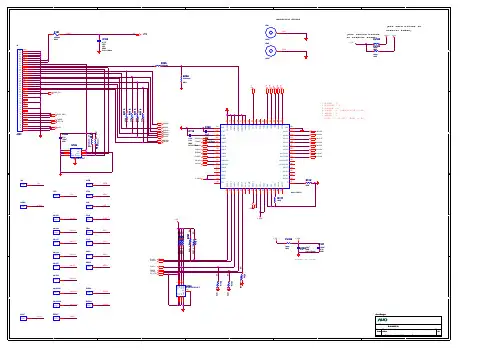

AUO 友达 液晶屏b156xw03v1_逻辑板电路图

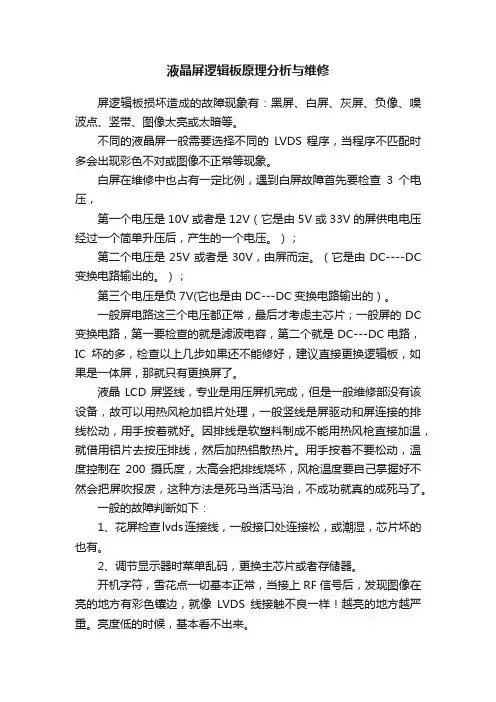

液晶屏逻辑板原理分析与维修屏逻辑板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

不同的液晶屏一般需要选择不同的LVDS 程序，当程序不匹配时多会出现彩色不对或图像不正常等现象。

白屏在维修中也占有一定比例，遇到白屏故障首先要检查3个电压，第一个电压是10V或者是12V（它是由5V或33V的屏供电电压经过一个简单升压后，产生的一个电压。

）；第二个电压是25V或者是30V，由屏而定。

（它是由DC----DC 变换电路输出的。

）；第三个电压是负7V(它也是由DC---DC变换电路输出的）。

一般屏电路这三个电压都正常，最后才考虑主芯片；一般屏的DC 变换电路，第一要检查的就是滤波电容，第二个就是DC---DC电路，IC坏的多，检查以上几步如果还不能修好，建议直接更换逻辑板，如果是一体屏，那就只有更换屏了。

液晶LCD屏竖线，专业是用压屏机完成，但是一般维修部没有该设备，故可以用热风枪加铝片处理，一般竖线是屏驱动和屏连接的排线松动，用手按着就好。

因排线是软塑料制成不能用热风枪直接加温，就借用铝片去按压排线，然后加热铝散热片。

用手按着不要松动，温度控制在200摄氏度，太高会把排线烧坏，风枪温度要自己掌握好不然会把屏吹报废，这种方法是死马当活马治，不成功就真的成死马了。

一般的故障判断如下：1、花屏检查lvds连接线，一般接口处连接松，或潮湿，芯片坏的也有。

2、调节显示器时菜单乱码，更换主芯片或者存储器。

开机字符，雪花点一切基本正常，当接上RF信号后，发现图像在亮的地方有彩色镶边，就像LVDS线接触不良一样！越亮的地方越严重。

亮度低的时候，基本看不出来。

首先打开菜单，在对比度调整选项中，将对比度打到最高，发现图像镶边极其严重，基本看不到正常的图像了，但是把对比度调低，发现，当对比度低于50的情况下，画面基本和正常无异，基本看不出故障来了。

这说明了故障范围可以排除主板了，不是屏线接触不好，就应该是逻辑板或是屏损坏。

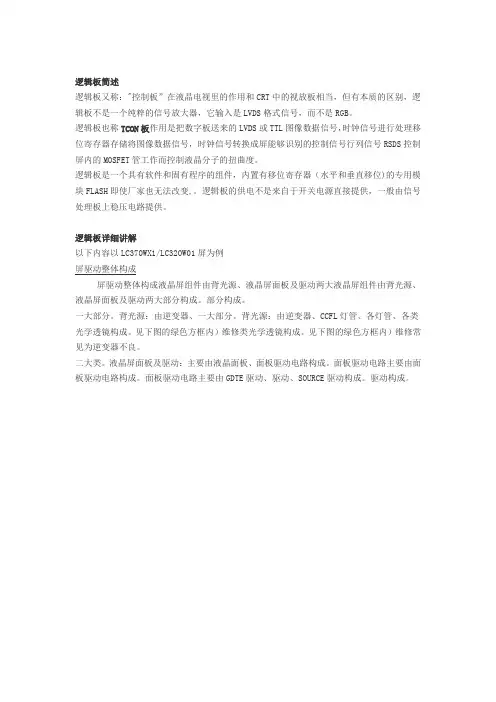

逻辑板简述逻辑板又称："控制板”在液晶电视里的作用和CRT中的视放板相当，但有本质的区别，逻辑板不是一个纯粹的信号放大器，它输入是LVDS格式信号，而不是RGB。

逻辑板也称TCON板作用是把数字板送来的LVDS或TTL图像数据信号，时钟信号进行处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识别的控制信号行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度。

逻辑板是一个具有软件和固有程序的组件，内置有移位寄存器（水平和垂直移位)的专用模块FLASH即使厂家也无法改变,。

逻辑板的供电不是来自于开关电源直接提供，一般由信号处理板上稳压电路提供。

逻辑板详细讲解以下内容以LC370WX1/LC320W01屏为例屏驱动整体构成屏驱动整体构成液晶屏组件由背光源、液晶屏面板及驱动两大液晶屏组件由背光源、液晶屏面板及驱动两大部分构成。

部分构成。

一大部分。

背光源：由逆变器、一大部分。

背光源：由逆变器、CCFL灯管、各灯管、各类光学透镜构成。

见下图的绿色方框内）维修类光学透镜构成。

见下图的绿色方框内）维修常见为逆变器不良。

二大类。

液晶屏面板及驱动：主要由液晶面板、面板驱动电路构成。

面板驱动电路主要由面板驱动电路构成。

面板驱动电路主要由GDTE驱动、驱动、SOURCE驱动构成。

驱动构成。

上面所说的驱动电路（黄色框内），一般维修是不能修复的区域，如要修复，需要专用设备维修。

绿色部分是背光源组件区域今天的重点蓝色部分就是—TCON处理板处理板（我们常说的逻辑板组件）。

包括：包括：TCON处理电路，一般用一个处理电路，IC搭配搭配帧存储器构成。

帧存储器构成。

DC/DC转换电路，把单一电源转换为多路电转换电路，把单一电源转换为多路电压，如压，如20V、15V、3.3V、--7V等。

逻辑板整体架构逻辑板整体架构VGH:Vgatehigh,,是指gategate级的高电位，也就打开gategate级的电压；很多机器都为15V.VGL:Vgatelow，是gategate级的低电位，也就是级的低电位，也就是关闭关闭gate级的电压，在二阶驱动时此电压有效，在三阶驱动时，此电压只是用来产生Vgoffl;; 很多机器都为--7V左右.VDD是数字电路的工作电压一般为3.3V。

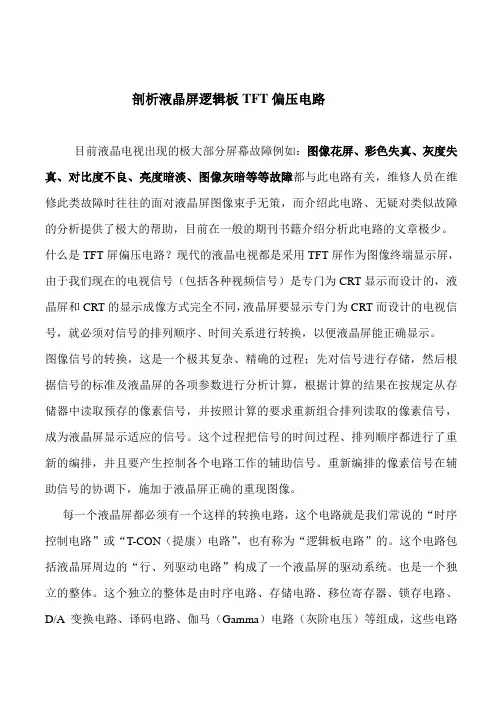

剖析液晶屏逻辑板TFT偏压电路目前液晶电视出现的极大部分屏幕故障例如：图像花屏、彩色失真、灰度失真、对比度不良、亮度暗淡、图像灰暗等等故障都与此电路有关，维修人员在维修此类故障时往往的面对液晶屏图像束手无策，而介绍此电路、无疑对类似故障的分析提供了极大的帮助，目前在一般的期刊书籍介绍分析此电路的文章极少。

什么是TFT屏偏压电路？现代的液晶电视都是采用TFT屏作为图像终端显示屏，由于我们现在的电视信号（包括各种视频信号）是专门为CRT显示而设计的，液晶屏和CRT的显示成像方式完全不同，液晶屏要显示专门为CRT而设计的电视信号，就必须对信号的排列顺序、时间关系进行转换，以便液晶屏能正确显示。

图像信号的转换，这是一个极其复杂、精确的过程；先对信号进行存储，然后根据信号的标准及液晶屏的各项参数进行分析计算，根据计算的结果在按规定从存储器中读取预存的像素信号，并按照计算的要求重新组合排列读取的像素信号，成为液晶屏显示适应的信号。

这个过程把信号的时间过程、排列顺序都进行了重新的编排，并且要产生控制各个电路工作的辅助信号。

重新编排的像素信号在辅助信号的协调下，施加于液晶屏正确的重现图像。

每一个液晶屏都必须有一个这样的转换电路，这个电路就是我们常说的“时序控制电路”或“T-CON（提康）电路”，也有称为“逻辑板电路”的。

这个电路包括液晶屏周边的“行、列驱动电路”构成了一个液晶屏的驱动系统。

也是一个独立的整体。

这个独立的整体是由时序电路、存储电路、移位寄存器、锁存电路、D/A变换电路、译码电路、伽马（Gamma）电路（灰阶电压）等组成，这些电路的正常工作也需要各种不同的工作电压，并且还要有一定的上电时序关系，不同的屏，不同的供电电压。

为了保证此电路正常工作，一般对这个独立的驱动系统单独的设计了一个独立的开关电源供电（这个向液晶屏驱动系统供电的开关电源一般就称为：TFT偏压电路）；由整机的主开关电源提供一个5V或12V电压，给这个开关电源供电，并由CPU控制这个开关电源工作；产生这个独立的驱动系统电路提供所需的各种电压，就好像我们的电视机是一个独立的系统他有一个单独的开关电源，DVD机是一个独立的系统他也有一个单独的开关电源一样。

液晶电视机逻辑板（TCON板）维修思路图解是家电维修同行就会将您加进群，我们有40个维修群，制冷电器行业维修群，电视机行业维修群，洗衣机行业维修群，手机维修群，电脑维修群，电器销售商群，净水器行业群，电器配件商群等等。

或者长按二维码加群主微信。

【空调维修技术教学群】已经创建，纯教学群。

全部视频讲课，每节课都有实物演示。

一休哥主讲。

空调维修技术在线教育最佳的选择，从定频空调基础知识讲到变频空调维修知识，循序渐进讲解。

让你在短时间内掌握空调维修技能。

教学时常一年。

每周五节课，会陆陆续续有一些一休哥实际操作同时解说的视频。

有意者联系群主。

名额不多，报名从速。

TCON板详细介绍TCON又称：逻辑板，控制板，在液晶电视里的作用和CRT中的视放板相当，但有本质的区别，逻辑板不是一个纯粹的信号放大器，它输入是LVDS格式信号，而不是RGB。

逻辑板的作用是把数字板送来的LVDS或TTL图像数据信号，时钟信号进行处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识别的控制信号行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度。

目前国内主要的TCON板生产商有视显光电。

TCON板在显示器中的功能示意图TCON板板构架图TCON板的供电:不是来自于开关电源直接提供，一般由信号处理板上稳压电路提供。

液晶屏工作电压大致分为五组，+3.3V+3.3V，+5V+5V，+15V+15V，-15V-15V，+45V+45V，+3.3V+3.3V，+5V+5V可以通过降压稳压电路得到，其它三组是通过逻辑板电路的电源管理IC,把从数字板送过来的+12V或+5V通过DC-DC电路把电压提升到液晶屏工作所需的电压，1、VGH(VON): 是指gate级的高电位,也就是打开gate级的电压。

2、VGL(VOFF): 是gate级的低电位,也就是关闭gate级的电压,在二阶驱动时此电压有效,在三阶驱动时,此电压只是用来产生Vgoffl;3、VgoffL: ,是gate级关闭电压中的低电平(使用在三阶驱动中,由VGL经过一个电压转换电路得到)。

液晶电视逻辑板故障现象与维修液晶电视和CRT电视在各部分电路上基本原理是一样的，只是有一部分维修人员对液晶电视的逻辑板不了解，维修理论与思路还没有更新。

遇到故障的液晶电视不敢维修，束手无策，有好赚的钱赚不了。

其实液晶电视逻辑板，除了液晶屏LVDS程序出故障外，其它故障还是好维修的。

所以针对论坛中网友对逻辑版问题的疑惑，去掉繁琐的内容，用通俗易懂的语言把液晶电视逻辑板维修思路发表到论坛上，与网友共享。

逻辑板是由屏厂家和屏配套提供的，逻辑板也叫:屏驱动板,中心控制板，TCON板。

逻辑板的作用是把数字板送来的LVDS输入信号，（输入信号包含RGB数据信号、时钟信号和控制信号三大类。

）通过逻辑板处理后，LVDS信号把以并行方式输入的TTL电平RGB数据信号转换成能驱动液晶屏的LVDS信号后，直接送往液晶面板侧的LVDS 接收芯片，驱动液晶屏显示图像。

我们在检修逻辑版时，可以测试上屏电压，5V或12V看屏型号而定。

再测试LVDS输出接口上的电压看静态和动态两种情况是否变化，若不变化基本可判断在逻辑板上出现故障，（测量时要用指针万用表，可以看到表针有轻微的抖动，一般在1.2V左右），有条件的话拿一块一样的逻辑板进行代换最为可靠，只要格式和上屏电压一样都可以代换，以便我们找到确认故障点。

从主板到逻辑板的LVDS线都有一定规律，边上红色的是电源正极，黑线一般为电源负极，绞在一起的是LVDS信号线，（4对——单6位；5对——单8位；8对——双6位；10对——双8位），现在有的逻辑板和屏是连在一起的，称之X+C一体式，一般为32寸以下屏，32寸以上屏一般由X+C分离式构成（小屏主要是由成本综合考虑）由于技术和精密特点一般不好维修，如果原理吃透，加上焊接技术过硬，维修逻辑板也不是神话！逻辑板的损坏会造成屏不能正常显示图像，当然也没有菜单显示，但按键和遥控是起作用的（记住这一点），屏幕垂直方向有断续的彩色线条，也无字符（这一点也很重要）。

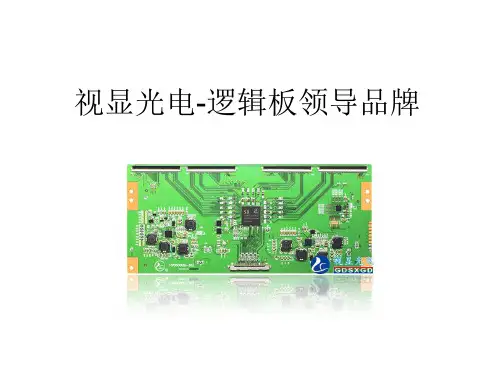

逻辑板的维修方法以及电路图-视显光电逻辑板又称控制板或T-CON 板，T-CON 是Timming Controller 的英文缩写，意思是时序控制电路。

目前国内的主要通用逻辑板生产商有视显光电。

CRT 电视已经有几十年的历史了，传统的CRT 电视是通过扫描的方式工作的，信号都是串行的，而现在的电视标准又是根据CRT 电视制定的，所以电视信号经电视机主板解码后输出的也是串行信号，我们知道液晶显示器是采用矩阵显示的方式工作的，处理的是并行信号，也就是说，如果将主板解码后的电视信号直接送往液晶显示器显示，液晶显示器是不能显示的。

必须有一个将串行信号转换为并行信号的装置，液晶显示器才能将电视信号显示出来，于是便有了T-CON 板，T-CON 板就是一个将串行信号转换为并行信号的装置。

主板输出的电视信号，在T-CON 板中，进行拆解、重新组合，最终形成液晶显示器的行驱动和列驱动需要的控制信号和数据信号。

一般的T-CON 板电路大致可以分为三大部分:信号处理电路（主IC 及其外围电路）、灰度形成电路（GMA 形成电路）、供电电路(DC/DC 电路)。

信号处理电路主要是将主板传输来的电视信号转换为液晶屏显示需要的控制信号、像素信号、辅助信号等；灰度形成电路主要是形成液晶显示器显示所需要的灰度信号（灰度可以使液晶屏的显示更有层次感，使显示更加丰富鲜明）。

供电电路主要是形成信号处理IC、行驱动和列驱动的供电电压以及TFT 的开关电压（TFT 开启电压VGH、TFT 关闭电压VGL）等。

T-CON 板常见故障及分析：1 显示画面颜色异常一般来说，液晶屏显示画面的颜色异常，与信号处理IC 有很大的关系，信号处理内部结构复杂，集成度高，很容易被静电和突发的强电压、大电流损坏。

大多数的画面异常是信号处理IC 损坏引起的。

IC 输出液晶屏显示需要的控制信号和像素信号，IC 损害后，控制信号无法完成对像素信号的有序排列，所以产生画面异常。

手把手教你如何看懂平板电脑电路图以及维修手把手教你如何看懂平板电脑电路图以及维修平板电脑芯片介绍一、概述平板电脑大致分为传统平板电脑和新一代平板电脑。

传统平板电脑是微软提出的，是指能够安装x86版本的Windows系统、Linux系统或Mac OS系统的PC。

新一代平板电脑大多采用ARM架构，这样就可避开能耗高的问题，在续航和散热方面有了很大改进。

同时新一代平板电脑大部分搭载iOS、Android、webOS或者BlackBerry Tablet OS系统，在界面交互性上优化不少，增加了用户的体验感。

ARM(Advanced RISC Machines)是微处理器行业的一家知名企业，设计了大量高性能、廉价、耗能低的RISC处理器、相关技术及软件。

ARM技术具有性能高、成本低和能耗省的特点，契合了移动产业的发展需求。

在商业模式方面，ARM公司与传统处理器巨头英特尔及AMD有所不同。

ARM 公司自己并不制造芯片，只负责芯片的设计，并将设计方案授权(licensing)给其他公司使用，从中得到授权费用。

二、ARM构架芯片介绍1、ARMv4架构阵营ARMv4架构的代表核心是ARM9核心。

ARM9核心拥有成熟的生产技术，较小的核心面积带来较低的成本，大约提供约1.1DMIPS/MHz的性能。

该核心相对比较省电，但难以冲击更高的频率，因此整体效能有限。

ARM9核心的代表方案有：威盛WM8505/WM8505+、瑞芯微RK2808、瑞芯微RK2818等。

（1）威盛WM8505/WM8505+威盛VIA WM8505方案采用ARM9核心，基于65nm制作工艺，频率达到300MHz。

搭配DDR2 128MB RAM。

威盛WM8505+是超频到400MHz的方案，也有厂商虚标到533MHz。

搭配256MB DDR2内存。

小结：威盛WM8505/WM8505+是最廉价的Android方案之一，搭配Android 1.6系统。

V260B1-C01 配机芯有：8K60MAX1518包括一个高性能升压调节器、两个线性稳压控制器以及大电流运算放大器，用于有源矩阵薄膜晶体管（TFT ）液晶显示器（LCD ）。

器件还包括一个逻辑控制、具有可调节延时的高压开关。

V315B3-C01 配机芯有8M19TPS65161的20、21、22：电源输入Vin; 此IC 与外围电配合可产生几路电压：VGH ：23V V AAP ：13.5V VGL ：负5V VDA ： VON ： VOFF ： VLOGIC ：3.3V 等32寸奇美屏驱动板（屏供电12V ）V320B1-C03 配机芯有：8M10FP5138：电源管理芯片，升压、降压、升降压转换IC ，驱动能力强，可以很好的提供LCD 屏正负偏设计方案，各组电压输出稳定，还可以适用于7—12寸LED 液晶屏背光升压垣流驱动。

有短路保护、开路保护、软启动功能，工作电压1.8—15V ，工作电流5.5mA 。

1脚：FB 反馈 2脚：SCP 保护/软启动 3脚：VCC 供电 4脚：CTL 控制 5脚：OUT 输出 6脚：GND 地 7脚：OSC 振荡 8脚：COMP 补偿V296W1-C1，X7 配机芯有：8TG5V296W1-C1逻辑板电路主要有三大部分组成：1.由U4（CM2651B-KQ ）为核心的时序与逻辑控制电路，主要功能是将串行的LVDS 信号变成并行的控制信号，用于薄腊晶体管的控制或驱动；2.由U7—U11（HX8904TA 、HX8904SA ）为核心的伽玛放大电路，主要是将伽玛信号进行适当的放大，控制薄膜晶体管，实现画面对比度的调整；3.由UP1（FA3269A V ）为核心的DC-DC 变换电路，主是是将主板送来的5V 供电变成VGH （20V ）、VDA （15V ）、VGL （—5V ）、V5V （5V ）、VDD （3.3V ）等等，用于屏驱动供电，此逻辑板损坏的最多的地方就是这部分，易损坏元件为UP1、QP5、DP3、UP2、RP37、LP2电感等等。

V260B1-C01 配机芯有：8K60MAX1518包括一个高性能升压调节器、两个线性稳压控制器以及大电流运算放大器，用于有源矩阵薄膜晶体管（TFT ）液晶显示器（LCD ）。

器件还包括一个逻辑控制、具有可调节延时的高压开关。

V315B3-C01 配机芯有8M19TPS65161的20、21、22：电源输入Vin; 此IC 与外围电配合可产生几路电压：VGH ：23V V AAP ：13.5V VGL ：负5V VDA ： VON ： VOFF ： VLOGIC ：3.3V 等32寸奇美屏驱动板（屏供电12V ）V320B1-C03 配机芯有：8M10FP5138：电源管理芯片，升压、降压、升降压转换IC ，驱动能力强，可以很好的提供LCD 屏正负偏设计方案，各组电压输出稳定，还可以适用于7—12寸LED 液晶屏背光升压垣流驱动。

有短路保护、开路保护、软启动功能，工作电压1.8—15V ，工作电流5.5mA 。

1脚：FB 反馈 2脚：SCP 保护/软启动 3脚：VCC 供电 4脚：CTL 控制 5脚：OUT 输出 6脚：GND 地 7脚：OSC 振荡 8脚：COMP 补偿V296W1-C1，X7 配机芯有：8TG5V296W1-C1逻辑板电路主要有三大部分组成：1.由U4（CM2651B-KQ ）为核心的时序与逻辑控制电路，主要功能是将串行的LVDS 信号变成并行的控制信号，用于薄腊晶体管的控制或驱动；2.由U7—U11（HX8904TA 、HX8904SA ）为核心的伽玛放大电路，主要是将伽玛信号进行适当的放大，控制薄膜晶体管，实现画面对比度的调整；3.由UP1（FA3269A V ）为核心的DC-DC 变换电路，主是是将主板送来的5V 供电变成VGH （20V ）、VDA （15V ）、VGL （—5V ）、V5V （5V ）、VDD （3.3V ）等等，用于屏驱动供电，此逻辑板损坏的最多的地方就是这部分，易损坏元件为UP1、QP5、DP3、UP2、RP37、LP2电感等等。
