液晶电视背光驱动板的原理与维修

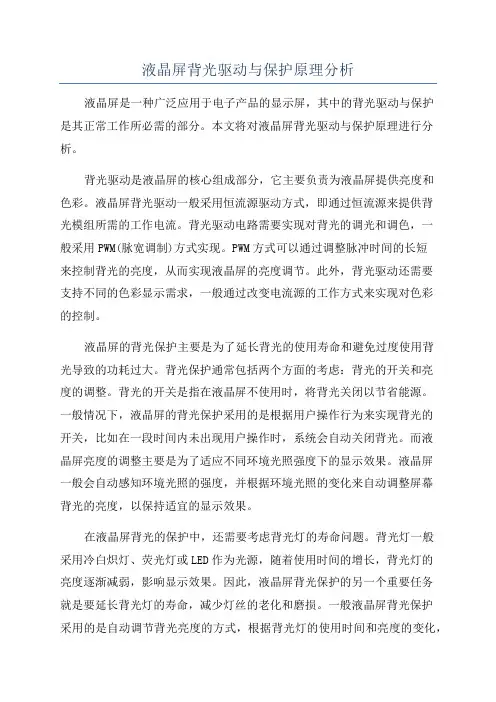

液晶屏背光驱动与保护原理分析液晶屏是一种广泛应用于电子产品的显示屏，其中的背光驱动与保护是其正常工作所必需的部分。

本文将对液晶屏背光驱动与保护原理进行分析。

背光驱动是液晶屏的核心组成部分，它主要负责为液晶屏提供亮度和色彩。

液晶屏背光驱动一般采用恒流源驱动方式，即通过恒流源来提供背光模组所需的工作电流。

背光驱动电路需要实现对背光的调光和调色，一般采用PWM(脉宽调制)方式实现。

PWM方式可以通过调整脉冲时间的长短来控制背光的亮度，从而实现液晶屏的亮度调节。

此外，背光驱动还需要支持不同的色彩显示需求，一般通过改变电流源的工作方式来实现对色彩的控制。

液晶屏的背光保护主要是为了延长背光的使用寿命和避免过度使用背光导致的功耗过大。

背光保护通常包括两个方面的考虑：背光的开关和亮度的调整。

背光的开关是指在液晶屏不使用时，将背光关闭以节省能源。

一般情况下，液晶屏的背光保护采用的是根据用户操作行为来实现背光的开关，比如在一段时间内未出现用户操作时，系统会自动关闭背光。

而液晶屏亮度的调整主要是为了适应不同环境光照强度下的显示效果。

液晶屏一般会自动感知环境光照的强度，并根据环境光照的变化来自动调整屏幕背光的亮度，以保持适宜的显示效果。

在液晶屏背光的保护中，还需要考虑背光灯的寿命问题。

背光灯一般采用冷白炽灯、荧光灯或LED作为光源，随着使用时间的增长，背光灯的亮度逐渐减弱，影响显示效果。

因此，液晶屏背光保护的另一个重要任务就是要延长背光灯的寿命，减少灯丝的老化和磨损。

一般液晶屏背光保护采用的是自动调节背光亮度的方式，根据背光灯的使用时间和亮度的变化，调整背光的亮度至合适的水平。

此外，还可以采用灯丝预热等方式进一步延长背光的寿命。

总体来说，液晶屏的背光驱动与保护是保证液晶屏正常工作的重要组成部分。

背光驱动负责为液晶屏提供亮度和色彩，而背光保护则是为了延长背光的使用寿命和节省能源。

通过合理设计背光驱动电路和背光保护的算法，可以实现液晶屏的正常工作和长久使用。

液晶电视机中背光灯驱动电路的组成及工作原理介绍液晶电视机中的背光灯驱动电路是将电能转换为光能，通过背光灯照亮液晶屏幕，使显示画面的背景明亮、色彩鲜艳。

背光灯驱动电路主要由背光灯电源、背光灯驱动器和控制电路组成。

背光灯电源是为背光灯提供直流电能的电路。

一般液晶电视机的背光灯电源采用开关电源。

开关电源的主要优点是高效率、小体积、适用范围广。

其工作原理是利用电源的电能，经过变压器将交流电转换成直流电，然后通过整流电路将直流电转换为稳定的低电压直流电，以供背光灯使用。

背光灯驱动器是将低电压直流电转换成高电压交流电，以驱动背光灯发光的电路。

背光灯驱动器一般采用逆变器，逆变器的工作原理是利用交流电输入，通过变压器将低电压升高到足够驱动背光灯发光的高电压。

逆变器还具有调节电压和电流的功能，以保证背光灯工作的稳定性和亮度。

控制电路是控制背光灯开关和亮度的电路。

液晶电视机的控制电路通常由主控芯片和各种传感器组成。

主控芯片是整个电视机的控制中心，可以接收用户的指令，并根据不同情况对背光灯进行开关控制和亮度调节。

传感器可以感知环境亮度、温度等因素，根据感知结果调节背光灯的亮度和温度，以提供更好的视觉效果和用户体验。

总结一下，液晶电视机中背光灯驱动电路的主要组成部分包括背光灯电源、背光灯驱动器和控制电路。

背光灯电源将电能转换为直流电以供背光灯使用，背光灯驱动器将低电压直流电转换成高电压交流电以驱动背光灯发光，而控制电路则负责控制背光灯的开关和亮度调节。

这些组成部分相互配合，将电能转换为光能，最终照亮液晶屏幕，展现出清晰亮丽的画面。

液晶显示器背光维修详解一、背光单元介绍液晶显示器的背光系统目前有两种方案：一种是CCFL灯管，另一种就是目前比较流行的LED背光屏。

由于LED背光系统因为寿命长、故障率低，几乎不存在维修，所以我们今天所说的液晶显示嚣的背光维修说的都是CCFL维修。

CCFL冷极性背光系统一般来说有供电、高压板、灯管三部分组成。

我们做维修时，必须把某一个功能单元电路进行细划分块，然后分清楚各部分功能之间的连接关系。

背光系统的供电一般来说都是由一体板的电源部分或外接电源适配器提供+１２V 工作电压。

高压板是负责把１２V直流电压通过PWM控制电路，转换成脉冲直流电，再经过升压变压器，提升到８００――１５００V的脉冲电压，直接点亮CCFL灯管。

我们现在用的CCFL灯管一般点亮电压在１２００－１５００V，正常工作时电压在６００－８００V，工作电流在５－７MA左右。

我们现在维修时常用的冷极型灯管有两种。

二、背光工作原理详解现在液晶常用的升压方案有三种：一种是在维修中比较常见的明基方案，使用P沟道场管降压来实现调光，再通过两只PNP三极管组成自激振荡升压电路完成升压工作。

第二种是使用一只NP复合场管，由PWM IC直接控制场管推动升压变压器来完成升压动作。

第三种要想排除液晶背光的故障，就必须了解液晶显示器背光各单元电路的作用，把有可能引起背光保护的原因全部想清楚。

与背光正常工作的几个部分电路：驱动板送出的ONOFF和ADJ信号，一体板或电源适配器的＋12V供电，高压板的升压电路，PWM控制电路，过压过流采样电路，灯管接插座，灯管连接线，灯管。

ON/OFF信号ON/OFF信号就是对高压板提供开启和关闭的信号，从字面上就可以看出来。

ON/OFF信号一般为高电平开启，低电平关闭。

但也有少部分高压板是需要低电平开启，高电平关闭的，这类高压板只有我们在更换高压板或驱动板时才需要考虑电平转换。

一般情况下ON/OFF信号的电压为3.3V左右，一般不起过5V。

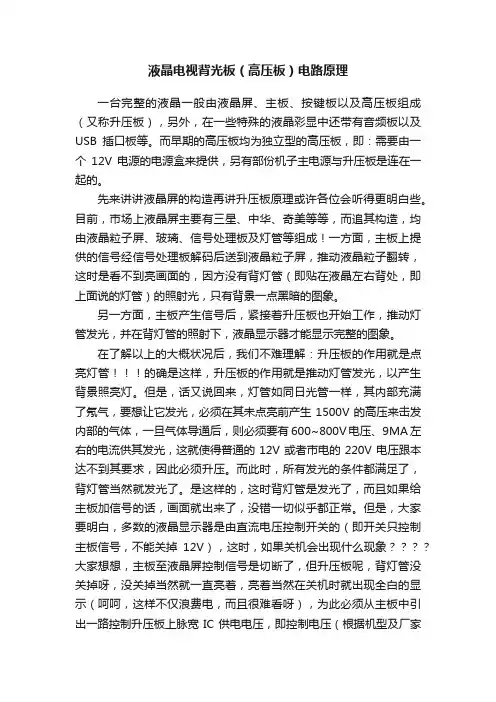

液晶电视背光板（高压板）电路原理一台完整的液晶一般由液晶屏、主板、按键板以及高压板组成（又称升压板），另外，在一些特殊的液晶彩显中还带有音频板以及USB插口板等。

而早期的高压板均为独立型的高压板，即：需要由一个12V电源的电源盒来提供，另有部份机子主电源与升压板是连在一起的。

先来讲讲液晶屏的构造再讲升压板原理或许各位会听得更明白些。

目前，市场上液晶屏主要有三星、中华、奇美等等，而追其构造，均由液晶粒子屏、玻璃、信号处理板及灯管等组成！一方面，主板上提供的信号经信号处理板解码后送到液晶粒子屏，推动液晶粒子翻转，这时是看不到亮画面的，因方没有背灯管（即贴在液晶左右背处，即上面说的灯管）的照射光，只有背景一点黑暗的图象。

另一方面，主板产生信号后，紧接着升压板也开始工作，推动灯管发光，并在背灯管的照射下，液晶显示器才能显示完整的图象。

在了解以上的大概状况后，我们不难理解：升压板的作用就是点亮灯管的确是这样，升压板的作用就是推动灯管发光，以产生背景照亮灯。

但是，话又说回来，灯管如同日光管一样，其内部充满了氖气，要想让它发光，必须在其未点亮前产生1500V的高压来击发内部的气体，一旦气体导通后，则必须要有600~800V电压、9MA左右的电流供其发光，这就使得普通的12V或者市电的220V电压跟本达不到其要求，因此必须升压。

而此时，所有发光的条件都满足了，背灯管当然就发光了。

是这样的，这时背灯管是发光了，而且如果给主板加信号的话，画面就出来了，没错一切似乎都正常。

但是，大家要明白，多数的液晶显示器是由直流电压控制开关的（即开关只控制主板信号，不能关掉12V），这时，如果关机会出现什么现象大家想想，主板至液晶屏控制信号是切断了，但升压板呢，背灯管没关掉呀，没关掉当然就一直亮着，亮着当然在关机时就出现全白的显示（呵呵，这样不仅浪费电，而且很难看呀），为此必须从主板中引出一路控制升压板上脉宽IC供电电压，即控制电压（根据机型及厂家设计状况，由高低两种电压控制，一般均为3.3或5V控制），只有有了控制电压，才能保证升压板上的供电随着开关机器而通断（另有一部份机子是控制IC 振荡等）。

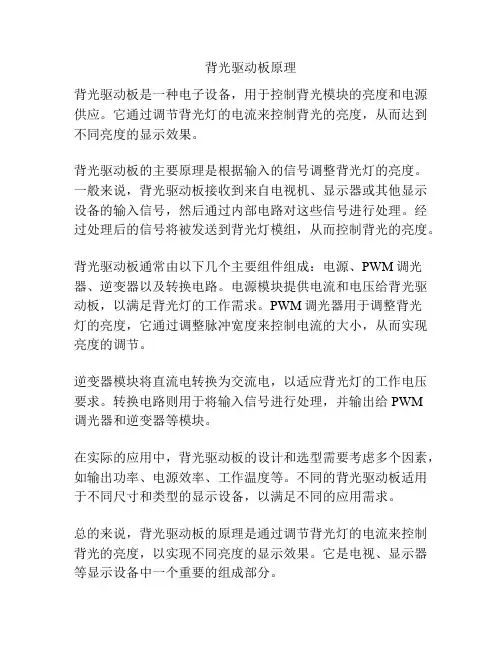

背光驱动板原理
背光驱动板是一种电子设备，用于控制背光模块的亮度和电源供应。

它通过调节背光灯的电流来控制背光的亮度，从而达到不同亮度的显示效果。

背光驱动板的主要原理是根据输入的信号调整背光灯的亮度。

一般来说，背光驱动板接收到来自电视机、显示器或其他显示设备的输入信号，然后通过内部电路对这些信号进行处理。

经过处理后的信号将被发送到背光灯模组，从而控制背光的亮度。

背光驱动板通常由以下几个主要组件组成：电源、PWM调光器、逆变器以及转换电路。

电源模块提供电流和电压给背光驱动板，以满足背光灯的工作需求。

PWM调光器用于调整背光
灯的亮度，它通过调整脉冲宽度来控制电流的大小，从而实现亮度的调节。

逆变器模块将直流电转换为交流电，以适应背光灯的工作电压要求。

转换电路则用于将输入信号进行处理，并输出给PWM
调光器和逆变器等模块。

在实际的应用中，背光驱动板的设计和选型需要考虑多个因素，如输出功率、电源效率、工作温度等。

不同的背光驱动板适用于不同尺寸和类型的显示设备，以满足不同的应用需求。

总的来说，背光驱动板的原理是通过调节背光灯的电流来控制背光的亮度，以实现不同亮度的显示效果。

它是电视、显示器等显示设备中一个重要的组成部分。

LCD背光驱动电路的原理是控制背光板的电流，以调节背光板的亮度。

恒流源芯片是实现这一功能的关键元件。

LCD显示驱动通过驱动电路控制液晶分子的排列和背光源的亮度，从而实现像素的控制和图像显示。

在控制电路中，输入信号被转化为相应的驱动信号，通过驱动电路控制液晶的排列方式和背光的亮度，最终将图像显示在LCD屏幕上。

对于背光驱动，其控制原理是将恒流源芯片与背光板LED连接，选取一个恒流源芯片来为背光板提供电压和电流。

恒流源芯片可以通过确定一个反馈电阻来控制输出电流，从而控制流过LED的电流。

这个原理是基于三极管的恒流回路，基极电压大于三极管的导通电压时，B点电压被钳位在A点电压减去三极管的导通压降，那么流过接地电阻的电流就是确定的。

以上信息仅供参考，如需了解更多信息，建议查阅专业书籍或咨询专业技术人员。

液晶平板电视背光板原理与故障检修理论上，液晶屏幕的寿命在2万到4万小时，但实际上，很多液晶彩电在使用3到4年之后，图像等各方面的指标均会下降。

究其原因，主要是其“幕后主角”——背光电路故障引起的。

一、背光电路结构现代液晶彩电的背光电路与整机其他部分的电路是相对独立的。

正常的开机流程是：开机后液晶屏幕先初始化，进入工作状态，而后背光电路工作。

背光电路的工作状态直接关系到整个显示屏的图像优劣。

由于目前液晶彩电追求超薄、轻量化，且整机电路结构紧凑；故必然造成种种不利的机内环境因素，因此背光电路故障在液晶彩电中占的比重很大。

液晶彩电的背光板是位于液晶屏背后的，称为背光模板。

整个模板的电路构成框图如图所示。

类似于常见的高压发生器电路。

其最终负载是荧光灯管(它是液晶彩电的背光板最终的换能部件，和普通目光灯管类似，更像广告牌用的霓虹灯，因为它也没有灯丝)，其专业术语全称为：冷阴极荧光灯管(CCFL)。

它正常工作需要1干多伏的交流高频电压(而正规CRT彩电的行变压器则输出的是20多干伏的直流电压)。

所以在液晶彩电中充当“行变压器高压包”角色的高频变压器，在结构上要精细简单得多，易于实现贴片组件式的结构。

在荧光灯管的选择上，存在数量上的区别。

目前的液晶彩电背光电路设计，主要分三种，分别是二灯、四灯和六灯结构。

在设计上主要是灯管数量的差别和相应的高压线包的多少。

电路上，维修的重点即放在背光模板的高压板上，高压板常见接口标识含义见表1。

其中灯的亮度由主控电路送来(数字控制方式是采用脉宽调制波进行等效控制电压的调高或调低)，其最终结果是对高压板中的主芯片(主要作用是以PWM方式完成逆变作用)输出的PWM驱动信号进行控制，从而改变高压，控制灯管亮度。

现行高压板电路上，笔者查阅了有关资料，常用BIT3106、D2960等型号作为主控IC，另外，也常见TL1451，其为16脚封装，各脚功能见表2。

在高压板上，此芯片较为明显，均为贴片结构。

电视机背光驱动板维修手册一、引言背光驱动板是电视机中不可或缺的组件之一，它负责为显示屏提供背光照明，确保图像的清晰度和亮度。

然而，由于各种原因，背光驱动板可能出现故障，导致电视机无法正常工作。

本手册将详细介绍电视机背光驱动板的常见问题及其维修方法，旨在帮助维修人员更好地解决背光驱动板故障。

二、故障现象及可能原因1. 背光灯不亮可能原因：- 背光灯管损坏：检查背光灯管是否损坏或破裂，如有需要更换。

- 驱动电路故障：检查背光驱动板中的驱动电路元件，如开关管或驱动芯片是否异常，如有需要修复或更换。

2. 背光灯亮度不均匀可能原因：- 背光灯管老化：背光灯管寿命有限，长时间使用后可能出现亮度不均匀的问题，需将其更换。

- 背光灯电压调整不当：调整背光灯电压，确保背光灯亮度均匀。

3. 背光灯闪烁或频闪可能原因：- 电压不稳定：检查电压输入是否稳定，如有需要更换电源电容或电源线路。

- 背光灯灯丝接触不良：检查背光灯灯丝是否松动或脱落，如有需要重新焊接或更换背光灯。

三、维修步骤1. 断电并拆卸电视机背壳：首先，断开电视机的电源，并拆卸背壳以暴露背光驱动板。

2. 检查背光驱动板连接：仔细检查背光驱动板与主板、电源板之间的连接是否牢固，如有需要重新插拔以确保良好接触。

3. 检查背光驱动板元件：使用万用表或示波器等工具检查背光驱动板中的电容、电阻、二极管等元件是否正常。

如出现异常情况，可采取相应措施修复或更换。

4. 检查背光灯管：检查背光灯管周围的电路连接是否松动或破损，如有需要重新焊接或更换背光灯管。

5. 检查背光驱动芯片：检查背光驱动板上的驱动芯片是否短路或损坏，如有需要更换。

6. 清洁背光驱动板：使用无静电布或刷子轻轻清洁背光驱动板上的灰尘或污渍。

7. 安装并测试：将修复好的背光驱动板安装回电视机中，并重新连接主板和电源板。

接通电源后，测试背光灯是否正常工作，检查亮度、均匀性和稳定性是否达到要求。

四、维护注意事项1. 定期清洁：定期清洁背光驱动板以防止尘埃积累，影响性能。

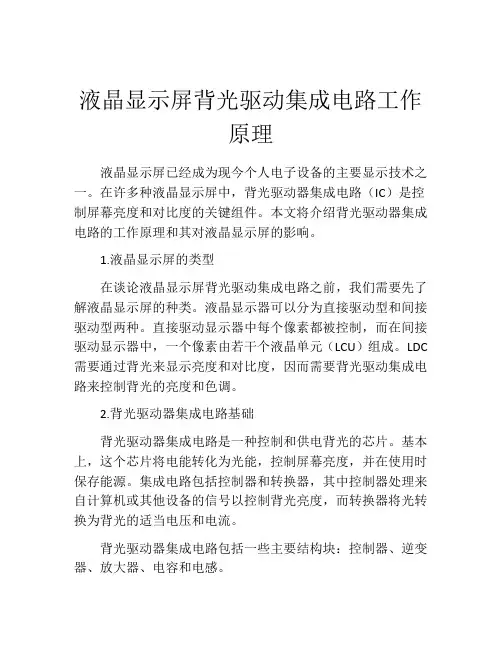

液晶显示屏背光驱动集成电路工作原理液晶显示屏已经成为现今个人电子设备的主要显示技术之一。

在许多种液晶显示屏中，背光驱动器集成电路（IC）是控制屏幕亮度和对比度的关键组件。

本文将介绍背光驱动器集成电路的工作原理和其对液晶显示屏的影响。

1.液晶显示屏的类型在谈论液晶显示屏背光驱动集成电路之前，我们需要先了解液晶显示屏的种类。

液晶显示器可以分为直接驱动型和间接驱动型两种。

直接驱动显示器中每个像素都被控制，而在间接驱动显示器中，一个像素由若干个液晶单元（LCU）组成。

LDC 需要通过背光来显示亮度和对比度，因而需要背光驱动集成电路来控制背光的亮度和色调。

2.背光驱动器集成电路基础背光驱动器集成电路是一种控制和供电背光的芯片。

基本上，这个芯片将电能转化为光能，控制屏幕亮度，并在使用时保存能源。

集成电路包括控制器和转换器，其中控制器处理来自计算机或其他设备的信号以控制背光亮度，而转换器将光转换为背光的适当电压和电流。

背光驱动器集成电路包括一些主要结构块：控制器、逆变器、放大器、电容和电感。

控制器和电源面板可以与显示器电路板上其他元件交换数据来控制背光。

逆变器可将直流电能转换为交流电，供给灯管的点灯。

放大器被用于发出液晶屏幕所需的强烈信号，以获得最好的效果。

在电容和电感方面，它们被用来维持逆变器的稳定工作并减少噪声。

一些背光驱动器集成电路可以自动调节背光的亮度，这有助于减少屏幕耗电量并更好地适应不同环境下的需求。

此外，这些芯片还可以实现颜色调整，以改善图像的质量，并击败背景光线的影响。

3.背光驱动器集成电路的使用领域背光驱动器集成电路常应用于数字相框、平板电视、笔记本电脑、便携式媒体播放器等具有液晶显示屏的设备。

它们被广泛用于任何需要高分辨率和力量控制的设备中。

4.背光驱动器集成电路的工作原理在显示器被打开时，大约80V到100V的直流电压被导入背光驱动集成电路。

该电路将电压转换为高频交流电，以控制高压直流电的输入，并在有需要时调整背光的亮度。

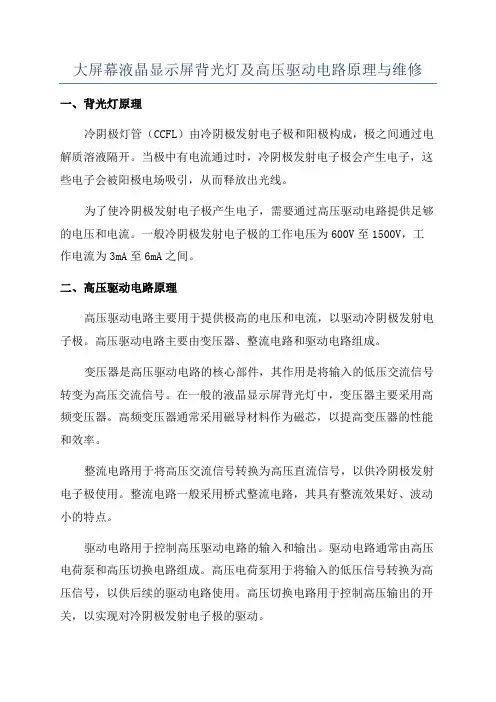

大屏幕液晶显示屏背光灯及高压驱动电路原理与维修一、背光灯原理冷阴极灯管（CCFL）由冷阴极发射电子极和阳极构成，极之间通过电解质溶液隔开。

当极中有电流通过时，冷阴极发射电子极会产生电子，这些电子会被阳极电场吸引，从而释放出光线。

为了使冷阴极发射电子极产生电子，需要通过高压驱动电路提供足够的电压和电流。

一般冷阴极发射电子极的工作电压为600V至1500V，工作电流为3mA至6mA之间。

二、高压驱动电路原理高压驱动电路主要用于提供极高的电压和电流，以驱动冷阴极发射电子极。

高压驱动电路主要由变压器、整流电路和驱动电路组成。

变压器是高压驱动电路的核心部件，其作用是将输入的低压交流信号转变为高压交流信号。

在一般的液晶显示屏背光灯中，变压器主要采用高频变压器。

高频变压器通常采用磁导材料作为磁芯，以提高变压器的性能和效率。

整流电路用于将高压交流信号转换为高压直流信号，以供冷阴极发射电子极使用。

整流电路一般采用桥式整流电路，其具有整流效果好、波动小的特点。

驱动电路用于控制高压驱动电路的输入和输出。

驱动电路通常由高压电荷泵和高压切换电路组成。

高压电荷泵用于将输入的低压信号转换为高压信号，以供后续的驱动电路使用。

高压切换电路用于控制高压输出的开关，以实现对冷阴极发射电子极的驱动。

三、维修方法在维修大屏幕液晶显示屏的背光灯及高压驱动电路时，常见的故障有背光灯不亮、背光灯亮暗不均等。

下面将介绍一些常见的故障排除方法。

首先，可以检查背光灯驱动线路是否有松动或断开的情况，需要检查传输线路、接头和电源控制板是否有损坏。

如果有松动或断开的情况，需要重新连接或更换。

其次，可以检查高压驱动电路是否正常工作，需要使用万用表测量驱动电路的输入和输出是否符合规格。

如果发现输入或输出不正常，需要检查电路板上是否有元件损坏或焊接问题，需要重新焊接或更换损坏的元件。

最后，如果以上方法都没有解决问题，可能需要更换整个背光灯驱动电路模块。

这需要具备一定的电子维修技能和相关工具，建议找专业的维修人员进行更换。

详解液晶彩电背光灯驱动电路为了让冷阴极灯管安全、高效稳定地工作，其供电与激励必须符合灯管的特性。

具体而言，灯管的供电必须是频率为30kHz~100kHz的正弦交流电。

如果给灯管两端加上直流电压，会使部分气体聚集在灯管的一端，则灯管就会一端亮一端暗。

在液晶彩电中，电源板输出的电压为+24V或+12V直流电压，显然不能直接驱动背光灯管，因此需要一个升压电路把电源板输出较低的直流电转换为背光灯管启动及正常工作所需的高频正弦交流电。

这个升压电路组件就是常说的背光灯驱动板（Inverter），又称逆变器、升压板或高压板。

在液晶电视机中，背光灯驱动板是一个单独工作且受控于CPU的电路组件，其主要作用是点亮液晶屏内的背光灯管，并在CPU的控制下进行启动、停止（on/off）及亮度调节。

背光灯驱动板主要由振荡器、调制器、功率输出电路及保护检测电路组成，如1图所示。

在实际电路中，除功率输出部分和检测保护部分外，振荡器、调制器及控制部分通常由一块单片集成电路完成，这类集成电路常用的主要有BD（Rohm公司生产，如BD9884FV、BD9766等）及OZ系列（凹凸微电子公司生产，如02960、02964等）；功率输出管多采用互补的功率型场效应管，有的采用3脚和8脚（①~③脚为S极，④脚为G 极，⑤-⑧脚为D极）贴片封装型，常见型号有D454、RSS085、D413、TPC8110、FDD6635.FDD6637等，如图2所示；还有的采用由N沟道和P沟道组合的5脚或8脚MOSFET功率块（①脚为Sl极，②脚为Gl极，③脚为S2极，④脚为G2极，⑤~⑧脚为D1、D2极），如SP8M3、TPC8406、4614、APM40520、P2804ND5G等，如图3所示。

保护检测多由集成电路10393、358、393或LM324及其外围元件来完成。

输出电路主要由高压变压器、谐振电容及背光灯管组成，并设有输出电压、输出电流取样电路。

液晶电视背光驱动器保护原理
液晶电视背光驱动器是电视中至关重要的部件之一，它负责控制和驱动背光模组，确保电视屏幕能够正常显示画面。

然而，由于背光驱动器在工作过程中会受到各种因素的影响，因此需要采取一些保护措施，以确保其正常运行并延长其使用寿命。

背光驱动器保护原理主要包括以下几个方面：
1. 过压保护，当电压超出设计范围时，背光驱动器会立即停止工作，以避免损坏电路和背光模组。

2. 过流保护，背光驱动器会监测输出电流，一旦超过设定值，就会自动切断电源，以防止电路过载和短路。

3. 温度保护，背光驱动器会监测工作温度，一旦温度超出安全范围，就会自动停止工作，以防止过热损坏电路和背光模组。

4. 灯丝保护，背光驱动器会监测灯丝的工作状态，一旦发现异常，就会立即停止工作，以避免损坏背光模组。

这些保护原理的实施，可以有效保护背光驱动器，延长其使用寿命，同时也提高了液晶电视的稳定性和可靠性。

在设计和生产液晶电视时，厂商会根据这些保护原理来选择合适的保护电路和元器件，以确保产品的质量和安全性。

总之，液晶电视背光驱动器保护原理是非常重要的，它可以保护背光驱动器不受外界因素的影响，确保电视正常工作，同时也为用户提供了更加稳定和可靠的使用体验。

康佳液晶电视背光恒流板的原理
康佳液晶电视背光恒流板的原理主要包括以下几个方面：
1. 背光源：康佳液晶电视使用的是LED背光源。

背光源一般由多个LED组成，通过发光二极管(LED)产生光线。

LED的发光亮度和色彩可以通过电流来控制。

2. 恒流控制：背光恒流板用于控制LED背光源的电流，使其保持恒定。

这是为了保证LED发光亮度的稳定性。

背光恒流板通过对电流进行监测和调整，使得LED的电流始终保持在设定的恒定数值。

3. PWM调光：为了控制LED的亮度，背光恒流板一般采用了脉宽调制(PWM)的技术。

通过改变PWM的占空比，即控制脉冲的宽度和频率，可以实现对LED 的亮度调节。

PWM调光的原理是在一个周期内改变PWM信号的占空比，从而改变LED的发光时间，达到控制亮度的目的。

4. 控制电路：康佳液晶电视背光恒流板还包含了一个控制电路，用于接收电视机主板发送的调光信号。

该控制电路根据主板发送的信号，通过对背光恒流板的PWM控制，控制LED背光源的亮度。

综上所述，康佳液晶电视背光恒流板的原理是通过背光源、恒流控制、PWM调光和控制电路等组成，实现对LED背光源的电流以及亮度的控制。

这样可以确
保液晶电视在不同亮度环境下的显示效果更加稳定和适应。

液晶屏背光板工作原理及维修液晶屏（Liquid Crystal Display，简称LCD）背光板是液晶显示器中的重要组成部分，它起到照明的作用，使得显示器显示出来的图像能够被人眼清晰地看到。

本文将从背光板的工作原理和维修两个方面进行详细介绍。

一、液晶屏背光板的工作原理1.光源：液晶屏背光板一般采用冷阴极荧光灯（CCFL）或者LED作为光源。

CCFL是一种采用荧光体结构的灯管，其工作原理是通过高电压激发荧光体产生可见光；而LED则是利用电子与空穴的复合释放光信号。

2.光导板：光源发出的光线会被光导板更加有效地进行导光。

光导板通常采用有机玻璃或者聚碳酸酯材料制成，其表面会覆盖一层反射膜，以使得光线能够更好地被反射和扩散。

3.均匀器：光导板导光的过程中，部分光线会经过反射膜的反射和扩散，使得光线能够更加均匀地照射到液晶屏的背面。

均匀器一般采用一层均匀膜或者微透镜阵列，来将光线进行均匀化处理。

4.偏振片：背光板通常会加装两层偏振片，一层放在光源的一侧，另一层放在光导板的一侧。

偏振片能够将光源发出的非偏振光转化为线偏振光，使得后续液晶分子能够更好地对其进行调制。

综上所述，液晶屏背光板通过将光源发出的光线进行均匀化处理，并使其转化为线偏振光，为后续的液晶分子对光线进行调制提供条件，从而实现对图像的显示。

二、液晶屏背光板的维修当液晶屏背光板出现故障时，可能会导致屏幕发暗或者亮度不均匀等问题。

以下是一些背光板故障的常见原因和维修方法：1.光源故障：如果液晶屏背光板采用CCFL作为光源，那么可能出现灯管老化或者熄灭的情况；如果采用LED作为光源，可能会出现LED故障或者功率供应问题。

维修方法是更换故障的灯管或者LED，或者修复供电电路。

2.反射膜损坏：反射膜损坏会导致光线无法被良好地反射和扩散，从而影响背光的均匀性。

维修方法是更换反射膜或者导光板。

3.均匀膜或微透镜阵列损坏：均匀膜或者微透镜阵列的损坏会导致光线无法良好地进行均匀化处理，从而影响背光的均匀性。

液晶屏驱动板的原理与维修代换方法1、液晶屏驱动板的原理介绍液晶屏驱动板常被称为A/D（模拟/数字）板，这从某种意义上反应出驱动板实现的主要功能所在。

液晶屏要显示图像需要数字化过的视频信号，液晶屏驱动板正是完成从模拟信号到数字信号（或者从一种数字信号到另外一种数字信号）转换的功能模块，并同时在图像控制单元的控制下去驱动液晶屏显示图像。

液晶显示器的驱动板如图1、图2所示。

图1 品牌液晶显示器采用的驱动板图2部分液晶显示器采用的是通用驱动板如图3所示，液晶屏驱动板上通常包含主控芯片、MCU微控制器、ROM存储器、电源模块、电源接口、VGA视频信号输入接口、OSD按键板接口、高压板接口、LVDS/TTL驱屏信号接口等部分。

液晶屏驱动板的原理框图如图4所示，从计算机主机显示卡送来的视频信号，通过驱动板上的VGA视频信号输入接口送入驱动板的主控芯片，主控芯片根据MCU微控制器中有关液晶屏的资料控制液晶屏呈现图像。

同时，MCU微控制器实现对整机的电源控制、功能操作等。

因此，液晶屏驱动板又被称为液晶显示器的主板。

图3 驱动板上的芯片和接口液晶屏驱动板损坏，可能造成无法开机、开机黑屏、白屏、花屏、纹波干扰、按键失效等故障现象，在液晶显示器故障中占有较大的比例。

液晶屏驱动板广泛采用了大规模的集成电路和贴片器件，电路元器件布局紧凑，给查找具体元器件或跑线都造成了很大的困难。

在非工厂条件下，它的可修性较小，若驱动板由于供电部分、VGA视频输入接口电路部分损坏等造成的故障，只要有电路知识我们可以轻松解决，对于那些由于MCU微控制器内部的数据损坏造成无法正常工作的驱动板，在拥有数据文件（驱动程序）的前提下，我们可以用液晶显示器编程器对MCU微控制器进行数据烧写，以修复固件损坏引起的故障。

早期的驱动板，需要把MCU微控制器拆卸下来进行操作，有一定的难度。

目前的驱动板已经普遍开始采用支持ISP（在线编程）的MCU微控制器，这样我们就可以通过ISP工具在线对MCU微控制器内部的数据进行烧写。

液晶屏背光板工作原理及维修背光板在液晶电视机中的作用背光板也称Inverter板即逆变器板，它的作用是将一个直流电压转变为多个交流电压，作为液晶屏灯管的工作电压，它的输入、输出连接框图如下图。

背光板有三个输入信号，分别是供电电压、开机使能信号、亮度控制信号，其中供电电压由电源板提供，一般为直流24V（个别小屏幕为12V）；开机使能信号ENA即开机控制电平由数字板提供，高电平3V时背光板工作，低电平0V时背光板不工作；亮度控制信号DIM 由数字板提供，它是一个0-3V的模拟直流电压，改变这它可以改变背光板输出交流电压的高低，从而改变灯管亮度。

背光板有多个交流输出电压，一般为AC800V，每个交流电压供给一个灯管。

三、背光板工作原理方框图背光板电路由输入接口电路、PWM控制电路、MOS管导通与直流变换电路、LC振荡及高压输出回路、取样反馈电路等几部分组成，其工作原理方框图如下：四、背光板各部分电路介绍1、输入接口电路1）供电输入电压输入接口电路中的供电输入电压一路直接加到MOS管导通电路，作为MOS管的供电电压（24V或12V）；另一路经晶体管稳压控制电路加到PWM控制IC，作为PWM控制IC的供电电压（一般为5V）。

2）开机使能信号ENA输入接口电路中的开机使能信号ENA经过相关的三极管、电阻、电容电路后加到PWM控制IC，作为PWM电路的控制开关。

ENA为高电平（3-5V）时PWM电路工作，ENA为低电平（＜2V)时PWM 电路不工作。

一种典型电路是数字板过来的ENA信号经过电阻、电容电路后直接加到PWM控制IC的ENA脚，如下图：另一种典型电路是数字板过来的ENA信号通过三极管、稳压管控制电路，将电源板过来的供电电压进行降压、稳压，产生ENA电压，加到PWM控制IC的ENA脚，如下图：3）亮度控制信号输入接口电路中的亮度控制信号DIM或BRTI ，经过相关的电阻、电容电路后加到PWM控制IC的亮度控制脚DIM或BRTI ，通过控制PWM驱动脉冲宽度控制灯管的亮度。

液晶电视背光驱动板的原理与维修一、液晶电视背光驱动板的原理液晶电视的背光驱动板主要由背光源、LED驱动芯片和电源组成。

其工作原理如下：1.电源供电：首先，背光驱动板需要接收电源的供电，通常为12V或24V直流电源。

电源会将交流电转换成直流电，并经过滤波和稳压等处理，确保供电稳定可靠。

2.亮度控制：背光驱动板通过亮度控制信号来控制LED背光的亮度。

亮度控制信号可以通过外部按钮或遥控器发送给背光驱动板，然后驱动芯片将信号转换成对应的电流或电压输出，以控制背光的亮度。

3.LED工作方式：LED背光可以分为两种方式，一种是直接驱动模式，另一种是串并联驱动模式。

在直接驱动模式中，LED背光同时接通，背光亮度由电流大小控制。

在串并联驱动模式中，多组LED串联并与驱动电源并联，则电流相同而电压叠加，背光亮度由电压大小控制。

4.驱动芯片：驱动芯片是背光驱动板的核心部件，它能根据输入的信号来控制背光的亮度。

驱动芯片一般使用PWM调整激活时间来控制电流或电压大小，从而实现对背光亮度的调节。

5.保护电路：背光驱动板会设计一些保护电路，以保证电路的稳定性和安全性。

例如过流保护电路和过压保护电路等，一旦出现异常情况，会自动切断电源供电，避免对其他电路和液晶屏产生损坏。

二、液晶电视背光驱动板的维修方法1.检查电源供电：首先，检查背光驱动板的电源供电是否正常，是否存在电压过高或过低的情况。

如发现电源供电异常，建议更换稳压器或滤波电容等元件。

2.检查亮度控制信号：用万用表或示波器检测亮度控制信号的波形和电压情况，确保信号正常。

如发现亮度控制信号异常，可以检查外部按钮、遥控器或背光驱动板上的控制芯片。

3.检查驱动芯片：检查驱动芯片是否损坏或焊接不良。

如发现芯片损坏，建议更换芯片。

如果发现焊接不良，可以重新焊接芯片。

4.检查背光灯：检查背光灯是否亮或故障。

可以使用万用表进行背光灯的电阻、电压测试，或直接用电源给背光灯供电，观察背光灯是否亮。

液晶显示屏背光灯及高压驱动电路原理与故障维修背光灯有多种类型，包括冷阴极荧光灯（CCFL）和LED背光灯。

CCFL背光灯通常使用高压交流电驱动，而LED背光灯通常使用低压直流电驱动。

CCFL背光灯由一个或多个冷阴极荧光灯管组成，每个灯管包含一个或多个气体填充的玻璃管，内部涂有荧光粉。

高压驱动电路将交流电转换为高频高压输出，并通过电极将电流传导到荧光灯管。

当电流通过荧光灯管时，气体被激发并产生紫外线，荧光粉则将紫外线转换为可见光，从而提供背景照明。

LED背光灯由多个发光二极管（LED）组成，通常分为边光源和全阵列光源两种。

边光源是将LED安装在液晶显示屏的边缘并通过导光板分散光线，而全阵列光源是将LED直接安装在背板上以提供均匀的背光。

LED背光灯通常使用恒流驱动电路，为LED提供稳定的电流以确保均匀的亮度。

1.背光灯管烧坏：如果CCFL背光灯管损坏，通常需要更换新的灯管。

而LED背光灯管一般寿命较长，一旦烧坏，则需要更换整个背光模组。

2.驱动电路故障：驱动电路可能会出现电容故障、保险丝烧断等问题。

这种情况下，需要检查并更换损坏的元件。

3.驱动电路控制芯片故障：控制芯片（例如逆变器驱动芯片）的故障可能导致背光灯无法正常开关。

这种情况下，需要检查并更换故障的芯片。

4.光源均匀性问题：如果LED背光灯的亮度不均匀，可能是导光板损坏或LED发光不一致所导致。

维修方法包括重新安装导光板或调整LED的位置。

5.供电问题：背光灯的供电电源可能存在问题，例如电源电压稳定性不好或电源线损坏等。

这种情况下，需要检查电源电压和线路连接，并进行必要的修复或更换。

总之，液晶显示屏背光灯及高压驱动电路的故障维修需要具备一定的电子维修知识和技能。

由于涉及到高压电路和精密器件，建议遇到故障时请寻求专业的技术人员来进行维修或更换。
