液晶显示器高压板电路基本工作原理

LCD显示器电路原理解说一、LCD电源板的工作原理：1)3842构成稳压源输出+12V。

2)L M2596处理输出+5V。

3)A IC1084输出+3.3V。

二、INVERTER（升压）板工作原理：产生Panel灯管所需启动时1600V高压和正常工作时600V~700V电压。

1.CON1各脚功能：1)p in1为+12V电源输入脚（Vin）。

2)p in2为接地脚（GND）。

3)p in3为软开关也称为背景灯开关（ENB）脚(Blalk Hight--EN)。

正常工作状态下CPU Pin8输出高电位，使Q1、Q2导通，12V电源输入U1的Pin2 U1进入工作状态，Panel背景灯亮，当切换画面或进入节能状态时，CPU Pin8变为低电平，Q1、Q2截止，U1供电断开，Panel背景灯关掉。

4)p in4为Panel亮度控制输入脚。

5)P in5为空脚。

2.U1各脚功能：1)P in1为PWM输出脚。

2)P in2为IC电源+12V供电输入脚。

3)P in3为比较输出脚。

4)P in4为INVERTER电源输出反馈脚。

5)P in5为电路短路保护脚。

6)P in6为死区时间控制脚。

7)P in7为振荡器外接电阻脚。

8)P in8为接地脚。

3.TL5001工作原理：1)I NVERTER输出反馈：TL5001第4脚为INVERTER输出反馈电路，反馈回路由R17、R18、D3、C5、R5构成，负载信息通过该回路取样反馈到IC内部的比较器（如图1）。

空裁保护：当CON3和CON2没有接Panel背景灯管负载时，TL5001第4脚没有反馈电压，这时IC内部误差放大器输出为高电位，即Comp(IC Pin3)为高电位，并超出DTC电压值，使输出关掉，即IC Pin1 PWM输出关掉，同时，由于Comp电位的升高，通过内部电路SCP comparator1的比较，使输出为低电位，内部基准2.5V 为SCP外接电容充电，当电位升到大于1V时，SCP comparator2动作也同样使输出关掉。

液晶显示器高压板的维修一、液晶显示器的工作原理。

液晶显示器的工作原理：液晶是一种介于固体和液体之间的特殊物质，它是一种有机化合物，常态下呈液态，但是它的分子排列却和固体晶体一样非常规则，因此取名液晶，它的另一个特殊性质在于，如果给液晶施加一个电场，会改变它的分子排列，这时如果给它配合偏振光片，它就具有阴止光线通过的作用（在不施加电场时，光线可以顺利透过），如果再配合彩色滤光片，改变加给液晶电压大小，就能改变某一颜色透光量的多少，也可以形象地说改变液晶两端的电压就能改变它的透光度（但实际中这必须和偏光板配合）。

液晶显示器的组成及工作原理：从液晶显示器的结构来说，无论是笔记本屏还是桌面液晶显示器，采用的液晶显示器屏全是由不同部分组成的分层结构。

液晶显示器由两块板构成，厚约1mm，其间由包含有液晶材料的5um均匀间隔隔开。

因为液晶材料本身并不发光，所以在显示屏下边都设有作为光源的灯管，而在液晶显示器屏背面有一块背光板（或称匀光板）和反光膜，背光板是由荧光物质组成，可以发射光线，其作用主要是提供均匀的背光源。

背光板发出的光线在穿过第一层偏振过滤层之后进入包含成千上万液晶液滴的液晶层。

液晶层中的液滴都被包含在细小的单元格结构中，一个或多个单元格构成屏幕上的一个像素。

在玻璃板与液晶材料之间是透明的电极，电极分为行和列，在行与列的交叉点上，通过改变电压而改变液晶的旋光状态，液晶材料的作用类似于一个个小光阀。

在液晶材料周边是控制电路部分和驱动电路部分。

当液晶显示器中的电极产生电场时，液晶分子就会产生扭曲，从而将穿越其中的光线进行有规则的折射，然后经过第二层过滤层的过滤在屏幕上显示出来。

对于液晶显示器来说，亮度往往和背光板光源有光。

背板光源越亮，整个液晶显示器的亮度也会随之提高。

而在早期的液晶显示器中，因为只使用两个冷光源灯管，往往会造成亮度不均匀现象，同时明亮度也不尽人如意。

到后来使用四个冷光源灯管的推出，才有很大的的改善。

液晶电视背光板（高压板）电路原理一台完整的液晶一般由液晶屏、主板、按键板以及高压板组成（又称升压板），另外，在一些特殊的液晶彩显中还带有音频板以及USB插口板等。

而早期的高压板均为独立型的高压板，即：需要由一个12V电源的电源盒来提供，另有部份机子主电源与升压板是连在一起的。

先来讲讲液晶屏的构造再讲升压板原理或许各位会听得更明白些。

目前，市场上液晶屏主要有三星、中华、奇美等等，而追其构造，均由液晶粒子屏、玻璃、信号处理板及灯管等组成！一方面，主板上提供的信号经信号处理板解码后送到液晶粒子屏，推动液晶粒子翻转，这时是看不到亮画面的，因方没有背灯管（即贴在液晶左右背处，即上面说的灯管）的照射光，只有背景一点黑暗的图象。

另一方面，主板产生信号后，紧接着升压板也开始工作，推动灯管发光，并在背灯管的照射下，液晶显示器才能显示完整的图象。

在了解以上的大概状况后，我们不难理解：升压板的作用就是点亮灯管的确是这样，升压板的作用就是推动灯管发光，以产生背景照亮灯。

但是，话又说回来，灯管如同日光管一样，其内部充满了氖气，要想让它发光，必须在其未点亮前产生1500V的高压来击发内部的气体，一旦气体导通后，则必须要有600~800V电压、9MA左右的电流供其发光，这就使得普通的12V或者市电的220V电压跟本达不到其要求，因此必须升压。

而此时，所有发光的条件都满足了，背灯管当然就发光了。

是这样的，这时背灯管是发光了，而且如果给主板加信号的话，画面就出来了，没错一切似乎都正常。

但是，大家要明白，多数的液晶显示器是由直流电压控制开关的（即开关只控制主板信号，不能关掉12V），这时，如果关机会出现什么现象大家想想，主板至液晶屏控制信号是切断了，但升压板呢，背灯管没关掉呀，没关掉当然就一直亮着，亮着当然在关机时就出现全白的显示（呵呵，这样不仅浪费电，而且很难看呀），为此必须从主板中引出一路控制升压板上脉宽IC供电电压，即控制电压（根据机型及厂家设计状况，由高低两种电压控制，一般均为3.3或5V控制），只有有了控制电压，才能保证升压板上的供电随着开关机器而通断（另有一部份机子是控制IC 振荡等）。

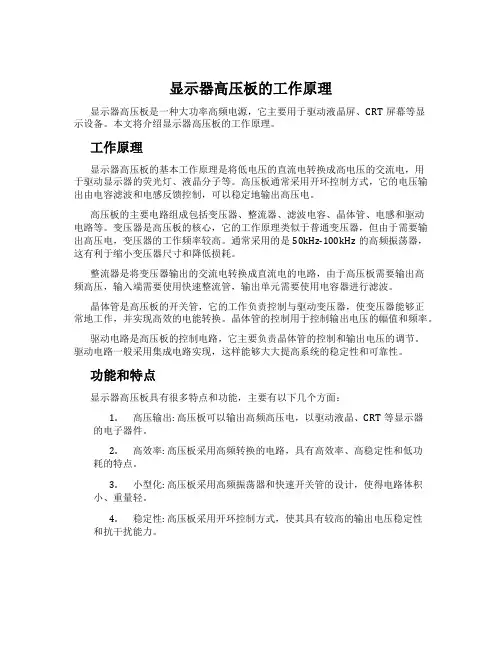

显示器高压板的工作原理显示器高压板是一种大功率高频电源，它主要用于驱动液晶屏、CRT屏幕等显示设备。

本文将介绍显示器高压板的工作原理。

工作原理显示器高压板的基本工作原理是将低电压的直流电转换成高电压的交流电，用于驱动显示器的荧光灯、液晶分子等。

高压板通常采用开环控制方式，它的电压输出由电容滤波和电感反馈控制，可以稳定地输出高压电。

高压板的主要电路组成包括变压器、整流器、滤波电容、晶体管、电感和驱动电路等。

变压器是高压板的核心，它的工作原理类似于普通变压器，但由于需要输出高压电，变压器的工作频率较高。

通常采用的是50kHz-100kHz的高频振荡器，这有利于缩小变压器尺寸和降低损耗。

整流器是将变压器输出的交流电转换成直流电的电路，由于高压板需要输出高频高压，输入端需要使用快速整流管，输出单元需要使用电容器进行滤波。

晶体管是高压板的开关管，它的工作负责控制与驱动变压器，使变压器能够正常地工作，并实现高效的电能转换。

晶体管的控制用于控制输出电压的幅值和频率。

驱动电路是高压板的控制电路，它主要负责晶体管的控制和输出电压的调节。

驱动电路一般采用集成电路实现，这样能够大大提高系统的稳定性和可靠性。

功能和特点显示器高压板具有很多特点和功能，主要有以下几个方面：1.高压输出: 高压板可以输出高频高压电，以驱动液晶、CRT等显示器的电子器件。

2.高效率: 高压板采用高频转换的电路，具有高效率、高稳定性和低功耗的特点。

3.小型化: 高压板采用高频振荡器和快速开关管的设计，使得电路体积小、重量轻。

4.稳定性: 高压板采用开环控制方式，使其具有较高的输出电压稳定性和抗干扰能力。

应用场景高压板是一种广泛使用于各种显示器的电源，主要用于驱动LED屏幕、液晶屏幕、CRT电视和显示器等设备。

它还可以用于其他需要高频高压电源的场合，如医疗、实验室等。

在工业和通讯领域，高压板也是广泛使用的关键设备之一。

总结高压板是一种广泛使用的电源，它主要用于驱动各种类型的显示器。

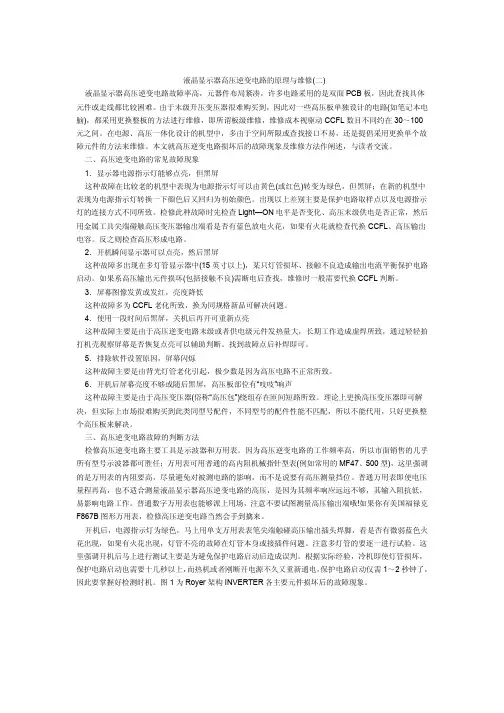

液晶显示器高压逆变电路的原理与维修(二)液晶显示器高压逆变电路故障率高，元器件布局紧凑，许多电路采用的是双面PCB板，因此查找具体元件或走线都比较困难。

由于末级升压变压器很难购买到，因此对一些高压板单独设计的电路(如笔记本电脑)，都采用更换整板的方法进行维修，即所谓板级维修，维修成本视驱动CCFL数目不同约在30～100元之间。

在电源、高压一体化设计的机型中，多由于空间所限或查找接口不易，还是提倡采用更换单个故障元件的方法来维修。

本文就高压逆变电路损坏后的故障现象及维修方法作阐述，与读者交流。

二、高压逆变电路的常见故障现象1．显示器电源指示灯能够点亮，但黑屏这种故障在比较老的机型中表现为电源指示灯可以由黄色(或红色)转变为绿色，但黑屏；在新的机型中表现为电源指示灯转换一下颜色后又回归为初始颜色。

出现以上差别主要是保护电路取样点以及电源指示灯的连接方式不同所致。

检修此种故障时先检查Light—ON电平是否变化、高压末级供电是否正常，然后用金属工具尖端碰触高压变压器输出端看是否有蓝色放电火花，如果有火花就检查代换CCFL、高压输出电容。

反之则检查高压形成电路。

2．开机瞬间显示器可以点亮，然后黑屏这种故障多出现在多灯管显示器中(15英寸以上)，某只灯管损坏、接触不良造成输出电流平衡保护电路启动。

如果系高压输出元件损坏(包括接触不良)需断电后查找，维修时一般需要代换CCFL判断。

3．屏幕图像发黄或发红，亮度降低这种故障多为CCFL老化所致，换为同规格新品可解决问题。

4．使用一段时间后黑屏，关机后再开可重新点亮这种故障主要是由于高压逆变电路末级或者供电级元件发热量大，长期工作造成虚焊所致，通过轻轻拍打机壳观察屏幕是否恢复点亮可以辅助判断。

找到故障点后补焊即可。

5．排除软件设置原因，屏幕闪烁这种故障主要是由背光灯管老化引起，极少数是因为高压电路不正常所致。

6．开机后屏幕亮度不够或随后黑屏，高压板部位有“吱吱”响声这种故障主要是由于高压变压器(俗称“高压包”)绕组存在匝间短路所致。

一台完整的液晶一般由液晶屏、主板、按键板以及高压板组成（又称升压板），另外，在一些特殊的液晶彩显中还带有音频板以及USB插口板等。

而早期的高压板均为独立型的高压板，即：需要由一个12V电源的电源盒来提供，另有部份机子主电源与升压板是连在一起的。

先来讲讲液晶屏的构造再讲升压板原理或许各位会听得更明白些。

目前，市场上液晶屏主要有三星、中华、奇美等等，而追其构造，均由液晶粒子屏、玻璃、信号处理板及灯管等组成！一方面，主板上提供的信号经信号处理板解码后送到液晶粒子屏，推动液晶粒子翻转，这时是看不到亮画面的，因方没有背灯管（即贴在液晶左右背处，即上面说的灯管）的照射光，只有背景一点黑暗的图象。

另一方面，主板产生信号后，紧接着升压板也开始工作，推动灯管发光，并在背灯管的照射下，液晶显示器才能显示完整的图象。

在了解以上的大概状况后，我们不难理解：升压板的作用就是点亮灯管！！！的确是这样，升压板的作用就是推动灯管发光，以产生背景照亮灯。

但是，话又说回来，灯管如同日光管一样，其内部充满了氖气，要想让它发光，必须在其未点亮前产生1500V的高压来击发内部的气体，一旦气体导通后，则必须要有600~800V电压、9MA左右的电流供其发光，这就使得普通的12V或者市电的220V电压跟本达不到其要求，因此必须升压。

而此时，所有发光的条件都满足了，背灯管当然就发光了。

是这样的，这时背灯管是发光了，而且如果给主板加信号的话，画面就出来了，没错一切似乎都正常。

但是，大家要明白，多数的液晶显示器是由直流电压控制开关的（即开关只控制主板信号，不能关掉12V），这时，如果关机会出现什么现象？？？？大家想想，主板至液晶屏控制信号是切断了，但升压板呢，背灯管没关掉呀，没关掉当然就一直亮着，亮着当然在关机时就出现全白的显示（呵呵，这样不仅浪费电，而且很难看呀），为此必须从主板中引出一路控制升压板上脉宽IC供电电压，即控制电压（根据机型及厂家设计状况，由高低两种电压控制，一般均为3."3或5V控制），只有有了控制电压，才能保证升压板上的供电随着开关机器而通断（另有一部份机子是控制IC振荡等）。

液晶显示器电路板原理液晶显示器电路板原理由于液晶采用低电压工作，而一般市电提供提是110V或220V的交流电压，因此显示器需要配备电源。

电源的作用是将市电的220V交流电压转变成12V或其它低压直流电，以向液晶显示器供电。

液晶显示器中的电源部分均采用开关电源。

由于开关电源具有体积小、重量轻、变换效率高等优点，因此被广泛应用于各种电子产品中，特别是脉宽调制（PWM）型的开关电源。

PWM型开关电源的特点是固定开关频率、通过改变脉冲宽度的占空比来调节电压。

PWM开关电源的基本工作原理是：交流电220V输入电源经整流滤波是路变成300V直流电压，再由开关功率管控制和高频变压器降压，得到高频矩形波电压，经整流滤波后获得显示器所需要的各种直流输出电压。

脉宽调制器是这类开关电源的核心，它能产生频率固定具脉冲宽度可调的驱动信号，控制开关功率管的导通与截止的占空比，用来调节输出电压的高低，从而达到稳压的目的。

液晶显示器故障维修虽然是电源、高压二合一的电路板，但是它们之间还是相对独立的，所以如果电源出了故障，可以单独维修电源。

这里需要说明的是，如果这类板的高压部分坏了，在修不好或没有维修价值的情况下，不必要换整个电路板。

高压部分和电源部分虽然在同一块电路板上，但是它们可以单独更换。

如果更换高压部分，可以将原板的高压部份拆掉（主要拆高压线圈和相关电路元器件），目的是为新高压板留出安装空间。

然后将新高压板贴在原板拆件的地方，并将新高压板的供电及信号控制和原板对应接上即可。

这是最合理的维修方法，并且在我们日常维修中，采用此方法修复后的高压、电源二合一电路板其性能和原板一样。

因为液晶的高压部分只负责背光灯的工作，只要有高压板，灯管就可以工作；只要灯管工作了，背光问题也就自然解决了，所以这并不是太难的问题。

大屏幕液晶显示屏背光灯及高压驱动电路原理与维修一、背光灯原理冷阴极灯管（CCFL）由冷阴极发射电子极和阳极构成，极之间通过电解质溶液隔开。

当极中有电流通过时，冷阴极发射电子极会产生电子，这些电子会被阳极电场吸引，从而释放出光线。

为了使冷阴极发射电子极产生电子，需要通过高压驱动电路提供足够的电压和电流。

一般冷阴极发射电子极的工作电压为600V至1500V，工作电流为3mA至6mA之间。

二、高压驱动电路原理高压驱动电路主要用于提供极高的电压和电流，以驱动冷阴极发射电子极。

高压驱动电路主要由变压器、整流电路和驱动电路组成。

变压器是高压驱动电路的核心部件，其作用是将输入的低压交流信号转变为高压交流信号。

在一般的液晶显示屏背光灯中，变压器主要采用高频变压器。

高频变压器通常采用磁导材料作为磁芯，以提高变压器的性能和效率。

整流电路用于将高压交流信号转换为高压直流信号，以供冷阴极发射电子极使用。

整流电路一般采用桥式整流电路，其具有整流效果好、波动小的特点。

驱动电路用于控制高压驱动电路的输入和输出。

驱动电路通常由高压电荷泵和高压切换电路组成。

高压电荷泵用于将输入的低压信号转换为高压信号，以供后续的驱动电路使用。

高压切换电路用于控制高压输出的开关，以实现对冷阴极发射电子极的驱动。

三、维修方法在维修大屏幕液晶显示屏的背光灯及高压驱动电路时，常见的故障有背光灯不亮、背光灯亮暗不均等。

下面将介绍一些常见的故障排除方法。

首先，可以检查背光灯驱动线路是否有松动或断开的情况，需要检查传输线路、接头和电源控制板是否有损坏。

如果有松动或断开的情况，需要重新连接或更换。

其次，可以检查高压驱动电路是否正常工作，需要使用万用表测量驱动电路的输入和输出是否符合规格。

如果发现输入或输出不正常，需要检查电路板上是否有元件损坏或焊接问题，需要重新焊接或更换损坏的元件。

最后，如果以上方法都没有解决问题，可能需要更换整个背光灯驱动电路模块。

这需要具备一定的电子维修技能和相关工具，建议找专业的维修人员进行更换。

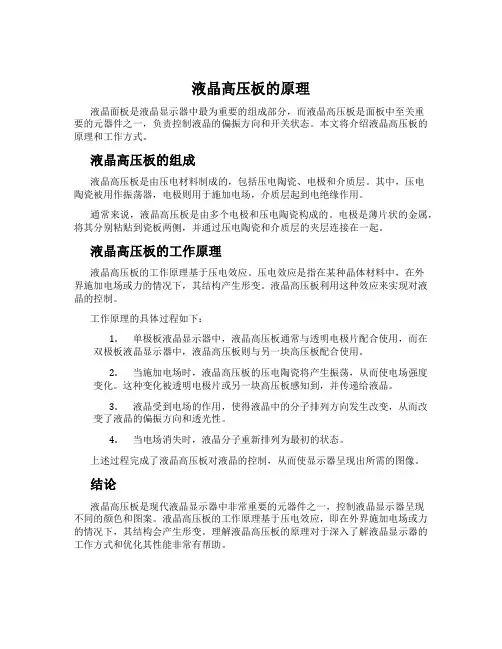

液晶高压板的原理液晶面板是液晶显示器中最为重要的组成部分，而液晶高压板是面板中至关重要的元器件之一，负责控制液晶的偏振方向和开关状态。

本文将介绍液晶高压板的原理和工作方式。

液晶高压板的组成液晶高压板是由压电材料制成的，包括压电陶瓷、电极和介质层。

其中，压电陶瓷被用作振荡器，电极则用于施加电场，介质层起到电绝缘作用。

通常来说，液晶高压板是由多个电极和压电陶瓷构成的。

电极是薄片状的金属，将其分别粘贴到瓷板两侧，并通过压电陶瓷和介质层的夹层连接在一起。

液晶高压板的工作原理液晶高压板的工作原理基于压电效应。

压电效应是指在某种晶体材料中，在外界施加电场或力的情况下，其结构产生形变。

液晶高压板利用这种效应来实现对液晶的控制。

工作原理的具体过程如下：1.单极板液晶显示器中，液晶高压板通常与透明电极片配合使用，而在双极板液晶显示器中，液晶高压板则与另一块高压板配合使用。

2.当施加电场时，液晶高压板的压电陶瓷将产生振荡，从而使电场强度变化。

这种变化被透明电极片或另一块高压板感知到，并传递给液晶。

3.液晶受到电场的作用，使得液晶中的分子排列方向发生改变，从而改变了液晶的偏振方向和透光性。

4.当电场消失时，液晶分子重新排列为最初的状态。

上述过程完成了液晶高压板对液晶的控制，从而使显示器呈现出所需的图像。

结论液晶高压板是现代液晶显示器中非常重要的元器件之一，控制液晶显示器呈现不同的颜色和图案。

液晶高压板的工作原理基于压电效应，即在外界施加电场或力的情况下，其结构会产生形变。

理解液晶高压板的原理对于深入了解液晶显示器的工作方式和优化其性能非常有帮助。

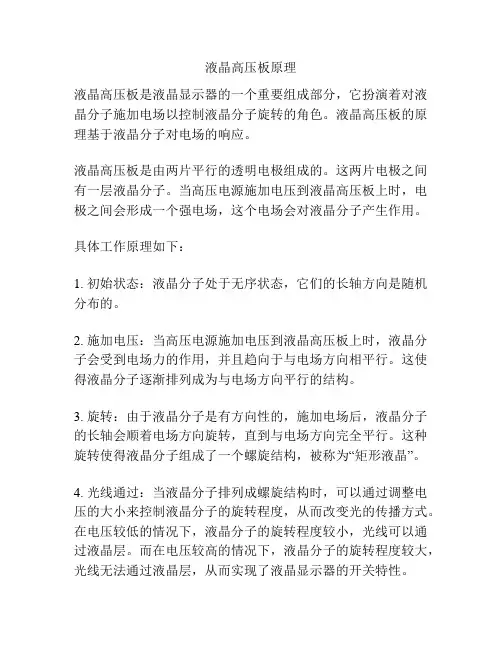

液晶高压板原理
液晶高压板是液晶显示器的一个重要组成部分，它扮演着对液晶分子施加电场以控制液晶分子旋转的角色。

液晶高压板的原理基于液晶分子对电场的响应。

液晶高压板是由两片平行的透明电极组成的。

这两片电极之间有一层液晶分子。

当高压电源施加电压到液晶高压板上时，电极之间会形成一个强电场，这个电场会对液晶分子产生作用。

具体工作原理如下：
1. 初始状态：液晶分子处于无序状态，它们的长轴方向是随机分布的。

2. 施加电压：当高压电源施加电压到液晶高压板上时，液晶分子会受到电场力的作用，并且趋向于与电场方向相平行。

这使得液晶分子逐渐排列成为与电场方向平行的结构。

3. 旋转：由于液晶分子是有方向性的，施加电场后，液晶分子的长轴会顺着电场方向旋转，直到与电场方向完全平行。

这种旋转使得液晶分子组成了一个螺旋结构，被称为“矩形液晶”。

4. 光线通过：当液晶分子排列成螺旋结构时，可以通过调整电压的大小来控制液晶分子的旋转程度，从而改变光的传播方式。

在电压较低的情况下，液晶分子的旋转程度较小，光线可以通过液晶层。

而在电压较高的情况下，液晶分子的旋转程度较大，光线无法通过液晶层，从而实现了液晶显示器的开关特性。

总结来说，液晶高压板通过施加电场对液晶分子进行调控，使液晶分子旋转并组成螺旋结构，从而实现对光线的控制，达到液晶显示器的显示效果。

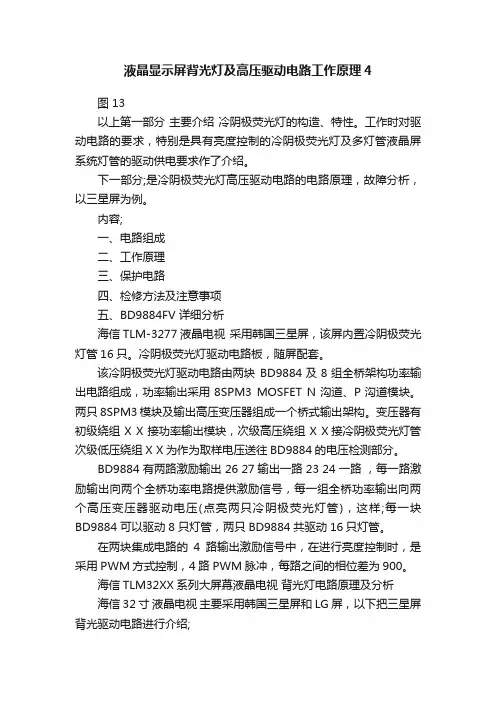

液晶显示屏背光灯及高压驱动电路工作原理4图 13以上第一部分主要介绍冷阴极荧光灯的构造、特性。

工作时对驱动电路的要求，特别是具有亮度控制的冷阴极荧光灯及多灯管液晶屏系统灯管的驱动供电要求作了介绍。

下一部分;是冷阴极荧光灯高压驱动电路的电路原理，故障分析，以三星屏为例。

内容;一、电路组成二、工作原理三、保护电路四、检修方法及注意事项五、BD9884FV 详细分析海信TLM-3277液晶电视采用韩国三星屏，该屏内置冷阴极荧光灯管16只。

冷阴极荧光灯驱动电路板，随屏配套。

该冷阴极荧光灯驱动电路由两块BD9884及8组全桥架构功率输出电路组成，功率输出采用8SPM3 MOSFET N沟道、P沟道模块。

两只8SPM3模块及输出高压变压器组成一个桥式输出架构。

变压器有初级绕组 X X 接功率输出模块，次级高压绕组 X X接冷阴极荧光灯管次级低压绕组X X为作为取样电压送往BD9884的电压检测部分。

BD9884 有两路激励输出 26 27输出一路 23 24 一路，每一路激励输出向两个全桥功率电路提供激励信号，每一组全桥功率输出向两个高压变压器驱动电压(点亮两只冷阴极荧光灯管)，这样;每一块BD9884 可以驱动8 只灯管，两只BD9884共驱动16只灯管。

在两块集成电路的4路输出激励信号中，在进行亮度控制时，是采用PWM方式控制，4路PWM脉冲，每路之间的相位差为900。

海信TLM32XX系列大屏幕液晶电视背光灯电路原理及分析海信32寸液晶电视主要采用韩国三星屏和LG屏，以下把三星屏背光驱动电路进行介绍;在本文的第一部分，介绍了背光灯管及驱动电路，并对驱动电路的要求进行了较详细的叙述，下面以韩国三星屏为例，对电路的组成形式、工作原理、控制方式进行介绍。

背光灯高压驱动电路在液晶电视机中，是一个单独工作的受控于CPU的电路组件，其主要作用是点亮液晶屏内的背光灯管并受CPU控制对其能进行启动、停止(on/off)及亮度控制。

显示器高压板的工作原理导言显示器作为我们日常生活中经常使用的设备，其稳定性和清晰度对于我们的使用体验具有很大的影响。

而在显示器中，高压板则是一个关键的组成部分。

本文将介绍高压板的概念和工作原理。

高压板的概念高压板（也被称为高压逆变器）是显示器中的一个电路板，它的主要作用是将电脑主板提供的低电压（一般为12伏特）转换成高电压（通常在500伏特以上），以驱动液晶屏幕的发光二极管（LED）。

高压板通常是一个小型模块，通过输出线与液晶面板连接。

高压板的种类在现代显示器中，主要有两种类型的高压板。

第一种是交流高压板，这种高压板将低电压输入经过一个变压器，通过磁性耦合方式将低电压电流转化为高电压电流。

第二种是直流高压板，直接将低电压输入转换为直流的高电压电流。

高压板的工作原理交流高压板在交流高压板中，高压变压器是实现高压转换的关键部件。

变压器通常是由一个绕组和一些铁芯制成的。

低频电流进入绕组，产生磁场，磁场进而传递到铁芯上，最后再通过二次绕组产生高电压。

通常情况下，二次绕组会比一次绕组所绕的圈数要多，这样可以在输出电压的同时提高输出电流。

交流高压板还需要另一个关键部件——开关管。

开关管负责将低电压电流转换成高电压电流以供液晶屏使用。

开关管实际上是一个电子管，其工作原理类似于普通电子管。

当输入低电压时，开关管导通；当输入高电压时，开关管断开，这种开关频繁开关的现象会产生较高的电磁波干扰。

直流高压板直流高压板是一种更为简单的高压电路。

它使用一个开关电源作为其主要电源。

开关电源会将电能从低电压侧转换到高电压侧，同时还具有过电压和过流保护、弱化电磁场干扰等特性。

在直流高压板中，开关电源充当了高频高压变压器的角色。

总结高压板是液晶屏幕的关键驱动模块。

本文介绍了高压板的种类以及其工作原理。

交流高压板使用变压器和开关管实现高压和低压电流的转换，而直流高压板则利用开关电源实现低电压到高电压的转换。

在显示器的使用中，高压板确保了显示屏幕的清晰度和稳定性，是一个非常重要的组成部分。

液晶显示器高压板原理结构目前，市场上液晶屏主要有xxxx等等，而追其构造，均由液晶粒子屏、玻璃、信号处理板及灯管等组成！一方面，主板上提供的信号经信号处理板解码后送到液晶粒子屏，推动液晶粒子翻转，这时是看不到亮画面的，因方没有背灯管(即贴在液晶左右背处，即上面说的灯管)的照射光，只有背景一点黑暗的图象。

另一方面，主板产生信号后，紧接着升压板也开始工作，推动灯管发光，并在背灯管的照射下，液晶显示器才能显示完整的图象。

在了解以上的大概状况后，我们不难理解：升压板的作用就是点亮灯管！的确是这样，升压板的作用就是推动灯管发光，以产生背景照亮灯。

但是，话又说回来，灯管如同日光管一样，其内部充满了氖气，要想让它发光，必须在其未点亮前产生1500V 的高压来击发内部的气体，一旦气体导通后，则必须要有600~800V 电压、9MA 左右的电流供其发光，这就使得普通的12V 或者市电的220V 电压跟本达不到其要求，因此必须升压。

而此时，所有发光的条件都满足了，背灯管当然就发光了。

是这样的，这时背灯管是发光了，而且如果给主板加信号的话，画面就出来了，没错一切似乎都正常。

但是，大家要明白，多数的液晶显示器是由直流电压控制开关的(即开关只控制主板信号，不能关掉12V)，这时，如果关机会出现什么现象?大家想想，主板至液晶屏控制信号是切断了，但升压板呢，背灯管没关掉呀，没关掉当然就一直亮着，亮着当然在关机时就出现全白的显示(呵呵，这样不仅浪费电，而且很难看呀)，为此必须从主板中引出一路控制升压板上脉宽IC 供电电压，即控制电压(根据机型及厂家设计状况，由高低两种电压控制，一般均为3.3 或5V 控制)，只有有了控制电压，才能保证升压板上的供电随着开关机器而通断(另有一部份机子是控制IC 振荡等)。

这样了以后，基本保证了升压板的正常工作及画面的正常显示，即三个条件：1、12V 供电线2、接地线3、控制信号线各位记住，这三根线的任何一根没接入必导致灯管不亮，即没显示。

液晶显示器高压板原理
液晶显示器高压板是指用于驱动液晶面板的电路板。

液晶显示器高压板的主要功能是将低压信号转换为高压信号，以激励液晶分子的排列状态从而显示图像。

液晶显示器高压板的原理主要包括信号处理、驱动以及电源等方面。

首先是信号处理。

液晶显示器高压板接收来自图像源的低压信号，包括红、绿、蓝三原色信号。

这些信号经过高压板内的电路处理后，得到对应的驱动信号，用于控制液晶分子的排列状态。

其次是驱动。

液晶显示器高压板通过驱动电路激励液晶分子，使其改变排列状态，进而控制光的折射和透射。

液晶显示器高压板通常采用脉冲宽度调制(PWM)或脉冲幅度调制(PAM)的方式驱动液晶分子，以实现快速响应和精确控制。

最后是电源。

液晶显示器高压板需要稳定的高压电源来驱动液晶分子。

通常采用AC-DC转换电路将输入电源转换为直流电压，并通过高压变换器将电压升高到所需的高压水平。

高压电源的稳定性对于显示器的正常运行非常重要，过高或过低的电压都会导致显示效果不佳。

液晶显示器高压板还可能包括其他功能电路，如亮度控制电路、背光源控制电路等。

亮度控制电路通过调节驱动信号的强度，控制液晶显示器的亮度。

背光源控制电路用于控制背光灯的亮灭，以实现液晶显示器的背光和灭暗操作。

总结起来，液晶显示器高压板通过信号处理、驱动和电源等部分的协同工作，将低压信号转换为高压信号进行驱动液晶分子，从而实现液晶显示器的正常显示功能。

高压板的设计和制造对于液晶显示器的性能和质量有着重要的影响，合理的布局和稳定的电源均可提高液晶显示器的显示效果和可靠性。

液晶显示器高压逆变电路原理液晶显示器的背光灯(CC FL)需很高的交流电压才能够点亮，但是电源电路或外置电源适配器提供的电压最高也不过十几伏，因此就需要一个电压变换电路来把电源电压转换成适合CCFL正常工作所需要的电压，这个电路就是高压逆变电路(即Inverter)。

目前高压逆变电路应用最多的芯片有TLl451、OZ960等，其组成方框图如图1所示。

图一从图1可知液晶显示器的高压逆变电路和TWO WAY架构的CRT显示器高压电路差不多，所不同的是LCD高压电路多了亮度调节的控制接口，输出电压比较低(最高不过2kV)，采用的多是贴片元件，体积非常小，最终输出的是高频正弦交流电，而非CRT显示器高压电路所需要的直流电。

本电路故障率高居液晶显示器故障之首，本期通过对一款采用TL1451为控制芯片的四灯高压板电路的剖析来介绍高压逆变电路的维修方法。

图2是松下LC40液晶显示器高压板电路图。

1TLl451芯片在开关电源电路、LCD显示器高压逆变电路都有广泛的应用，该芯片由基准电源、对称三角波振荡器、误差放大器、定时器和PWM比较器等部分组成。

利用它可以组成各种开关电源和控制系统，不仅能使开关电源和控制系统简化，容易维修，降低成本，而且更重要的是能降低系统的故障率，提高系统设备运行的可靠性。

它适应电源电压范围宽，可以在3．6～40V的单电源下工作，具有短路和低电压误动作保护电路。

为了便于读者理解其工作原理，给出内部结构图如图3所示。

液晶显示器高压逆变电路的原理图二3从图2可知，这是一个采用两两并联方式的四灯驱动电路，两个主驱动电路结构基本相同，本文以IC2这路为例，来讲述其工作原理。

1．Inverter启动在需要点亮显示器时，CN1的第⑤脚接收到控制电路传来的高电平开启指令，此高电平加到Q1的④脚，该脚接受的高电平最终使其②一③脚间的晶体管导通，电源适配器供给的+14V电压通过Q1的②一③脚加到PWM控制芯片IC2(TL1451)的电源供电⑨脚，C1、C29是IC2的供电滤波电容，当其上电压超过3．6V 时，TL1451内部三角波发生器开始振荡，从⑩脚输出脉宽受控的驱动脉冲，控制Q3、Q2的导通程度，即提供给Q4可变的工作电压，Q4及T1组成的变压器耦合自激振荡电路得电工作，产生点亮CC FL所需要的高频高压。

液晶彩电高压板电路构成高压板电路(逆变器)是一种DC-AC(直流-交流)变换器，它的工作过程就是开关电源工作的逆变过程。

开关电源的作用是将市电电网的交流电压转变为稳定的Vcc电压(12V或24V)，而高压板电路正好相反，它是将开关电源输出的Vcc电压(12V或24V)转变为高频(40~80kHz)的高压(600~800V)交流电。

高压板电路的种类较多，根据驱动电路的不同，主要有以下几种构成方案。

一、 "PWM控制芯片+Royer结构驱动电路"构成方案1."PWM控制芯片+Royer结构驱动电路"构成方案的基本结构形式图1所示是"PWM控制芯片+Royer结构驱动电路"构成方案的基本结构形式。

从图中可以看出，该高压板电路主要由驱动控制电路(振荡器、调制器)、直流变换电路、Royer结构驱动电路、电压和电流检测电路、CCFL等组成。

在实际的高压板中，常将振荡器、调制器、保护电路集成在一起，组成一块小型集成电路，一般称为PWM控制芯片。

图1中的ON/OFF为振荡器启动/停止控制信号输入端。

该控制信号来自主板微控制器(MCU)，当液晶彩电由待机状态转为正常工作状态后，MCU向振荡器送出启动工作信号(高/低电平变化信号)，振荡器接收到信号后开始工作，产生频率40~80kHz的振荡信号送入调制器，在调制器内部与MCU部分送来的PWM亮度调整信号进行调制后，输出PWM激励脉冲信号，送往直流变换电路，使直流变换电路产生可控的直流电压，为Royer结构的驱动电路功率管供电。

功率管及外围电容c1和变压器绕组L1(相当于电感)组成自激振荡电路，产生的振荡信号经功率放大和升压变压器升压耦合，输出高频交流高压，点亮背光灯管。

图1"PWM控制芯片+Royer结构驱动电路"构成方案的基本结构形式。

为了保护灯管，需要设置过电流和过电压保护电路。

过电流保护检测信号从串联在背光灯管上的取样电阻R上取得，输送到驱动控制芯片。

液晶显示屏背光灯及高压驱动电路原理与故障维修背光灯有多种类型，包括冷阴极荧光灯（CCFL）和LED背光灯。

CCFL背光灯通常使用高压交流电驱动，而LED背光灯通常使用低压直流电驱动。

CCFL背光灯由一个或多个冷阴极荧光灯管组成，每个灯管包含一个或多个气体填充的玻璃管，内部涂有荧光粉。

高压驱动电路将交流电转换为高频高压输出，并通过电极将电流传导到荧光灯管。

当电流通过荧光灯管时，气体被激发并产生紫外线，荧光粉则将紫外线转换为可见光，从而提供背景照明。

LED背光灯由多个发光二极管（LED）组成，通常分为边光源和全阵列光源两种。

边光源是将LED安装在液晶显示屏的边缘并通过导光板分散光线，而全阵列光源是将LED直接安装在背板上以提供均匀的背光。

LED背光灯通常使用恒流驱动电路，为LED提供稳定的电流以确保均匀的亮度。

1.背光灯管烧坏：如果CCFL背光灯管损坏，通常需要更换新的灯管。

而LED背光灯管一般寿命较长，一旦烧坏，则需要更换整个背光模组。

2.驱动电路故障：驱动电路可能会出现电容故障、保险丝烧断等问题。

这种情况下，需要检查并更换损坏的元件。

3.驱动电路控制芯片故障：控制芯片（例如逆变器驱动芯片）的故障可能导致背光灯无法正常开关。

这种情况下，需要检查并更换故障的芯片。

4.光源均匀性问题：如果LED背光灯的亮度不均匀，可能是导光板损坏或LED发光不一致所导致。

维修方法包括重新安装导光板或调整LED的位置。

5.供电问题：背光灯的供电电源可能存在问题，例如电源电压稳定性不好或电源线损坏等。

这种情况下，需要检查电源电压和线路连接，并进行必要的修复或更换。

总之，液晶显示屏背光灯及高压驱动电路的故障维修需要具备一定的电子维修知识和技能。

由于涉及到高压电路和精密器件，建议遇到故障时请寻求专业的技术人员来进行维修或更换。
