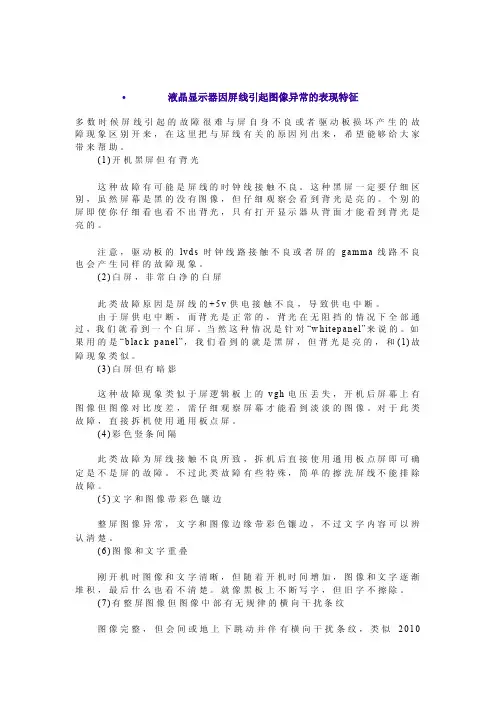

液晶显示器因屏线引起图像异常的表现特征多数时候屏线引起的故障很难与屏自身不良或者驱动板损坏产生的故障现象区别开来，在这里把与屏线有关的原因列出来，希望能够给大家带来帮助。
(1)开机黑屏但有背光这种故障有可能是屏线的时钟线接触不良。
这种黑屏一定要仔细区别，虽然屏幕是黑的没有图像，但仔细观察会看到背光是亮的。
个别的屏即使你仔细看也看不出背光，只有打开显示器从背面才能看到背光是亮的。
注意，驱动板的lv d s时钟线路接触不良或者屏的g a m m a线路不良也会产生同样的故障现象。
(2)白屏，非常白净的白屏此类故障原因是屏线的+5v供电接触不良，导致供电中断。
由于屏供电中断，而背光是正常的，背光在无阻挡的情况下全部通过，我们就看到一个白屏。
当然这种情况是针对“w h it e p a n e l”来说的。
如果用的是“b la c k p a n e l”，我们看到的就是黑屏，但背光是亮的，和(1)故障现象类似。
(3)白屏但有暗影这种故障现象类似于屏逻辑板上的v g h电压丢失，开机后屏幕上有图像但图像对比度差，需仔细观察屏幕才能看到淡淡的图像。
对于此类故障，直接拆机使用通用板点屏。
(4)彩色竖条间隔此类故障为屏线接触不良所致，拆机后直接使用通用板点屏即可确定是不是屏的故障。
不过此类故障有些特殊，简单的擦洗屏线不能排除故障。
(5)文字和图像带彩色镶边整屏图像异常，文字和图像边缘带彩色镶边，不过文字内容可以辨认清楚。
(6)图像和文字重叠刚开机时图像和文字清晰，但随着开机时间增加，图像和文字逐渐堆积，最后什么也看不清楚。
就像黑板上不断写字，但旧字不擦除。
(7)有整屏图像但图像中部有无规律的横向干扰条纹图像完整，但会间或地上下跳动并伴有横向干扰条纹，类似2010年h p和联想的“闪屏门”故障。
(8)有图像但图像不能调整到中间，图像明显偏向右边图像和文字清晰，但不完整，整个向右边移动，左边不显示图像部分为蓝色竖杠，当然也可能是其他颜色。
液晶显示器维修指南1.显示器整机无电这是一个应该说是非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。
不论那种电源，它的结构比crt显示器的电源简单多了，易损的一般是一些小元件，象保险管、输入电感、开关管、稳压二极管等。
比较少见的故障是由主板cpu引起的电源不启动，这部分其实原理也比较简单，就是通过键控板到cpu，再通过cpu输出一个控制信号驱动电源变换集成电路工作。
2.显示屏亮一下就不亮了，但是电源指示灯常亮这种问题一般是高压异常造成的，是保护电路动作了，在这种情况下，一般液晶屏上是有显示的，看的方法是“斜”。
检修的要点是对比修理法。
因为，现在的液晶显示器的高压板的设计一般都是对称的设计，而两边都坏的可能基本上没有。
一般老机容易出问题的是升压变压器和灯管，新机的保护电路和工艺问题比较的多。
3.屏幕亮线或者是暗线．这种问题，一般是液晶屏的故障。
亮线故障一般是连接液晶屏本体的排线出了问题暗线一般是屏的本体有漏电，以上两种问题基本上没有维修价值的，因为一块屏的价格太高了。
但是却不会影响寿命的哦4.花屏或者是白屏．这种问题一般是屏的驱动电压出了问题，如果是屏的驱动电路在主板，那么应该是主板的故障，如果屏的驱动电路在液晶屏上，一般情况下屏就应该换了，维修的风险很大的。
5.偏色故障．一般可以进入维修调整模式进行调整。
6.其它相对少见的故障干扰.在不同的工作模式下，液晶显示器有可能出现一些干扰，大部分是正常现象，有少数是电路上带来的。
因为，液晶显示器的特殊生产工艺，造成了只有在标准的工作模式下检测到的问题才能够算是故障。
怎样保护液显:1．避免屏幕内部烧坏记住，CRT显示器能够因为长期工作而烧坏，对于LCD也如此。
所以一定要记住，如果在不用的时候，一定要关闭显示器，或者降低显示器的显示亮度，否则时间长了，就会导致内部烧坏或者老化。
这种损坏一旦发生就是永久性的，无法挽回。
所以一定要引起足够的重视。

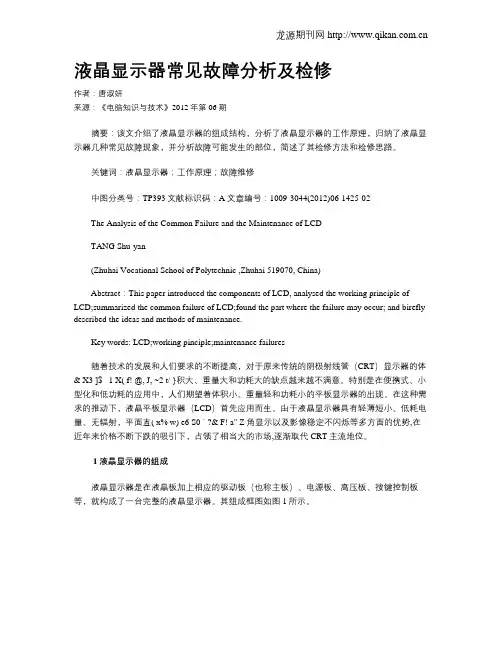

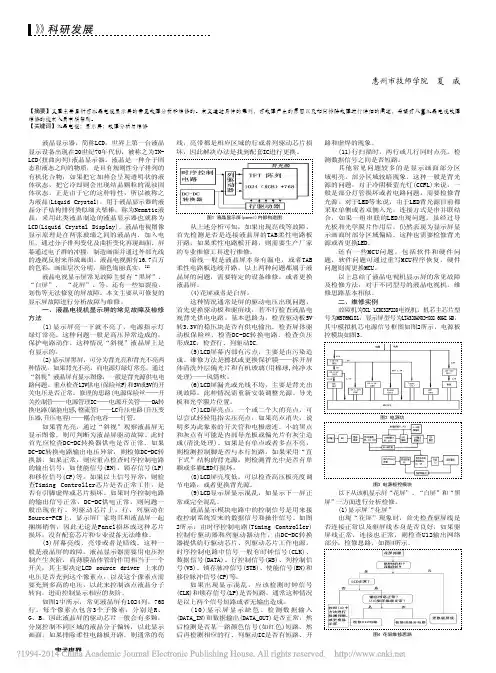

液晶显示器常见故障分析及检修作者：唐淑妍来源：《电脑知识与技术》2012年第06期摘要：该文介绍了液晶显示器的组成结构，分析了液晶显示器的工作原理，归纳了液晶显示器几种常见故障现象，并分析故障可能发生的部位，简述了其检修方法和检修思路。
关键词：液晶显示器；工作原理；故障维修中图分类号：TP393文献标识码：A文章编号：1009-3044(2012)06-1425-02The Analysis of the Common Failure and the Maintenance of LCDTANG Shu-yan(Zhuhai Vocational School of Polytechnic ,Zhuhai 519070, China)Abstract：This paper introduced the components of LCD, analysed the working principle of LCD;summarized the common failure of LCD;found the part where the failure may occur; and birefly described the ideas and methods of maintenance.Key words: LCD;working pinciple;maintenance failures随着技术的发展和人们要求的不断提高，对于原来传统的阴极射线管（CRT）显示器的体& X3 ]$ _1 X( f! @, J, ~2 t/ }积大、重量大和功耗大的缺点越来越不满意。
特别是在便携式、小型化和低功耗的应用中，人们期望着体积小、重量轻和功耗小的平板显示器的出现。
在这种需求的推动下，液晶平板显示器（LCD）首先应用而生。
由于液晶显示器具有轻薄短小、低耗电量、无辐射，平面直( x% w) e6 S0 ` ?& F! a" Z角显示以及影像稳定不闪烁等多方面的优势,在近年来价格不断下跌的吸引下，占领了相当大的市场,逐渐取代CRT主流地位。

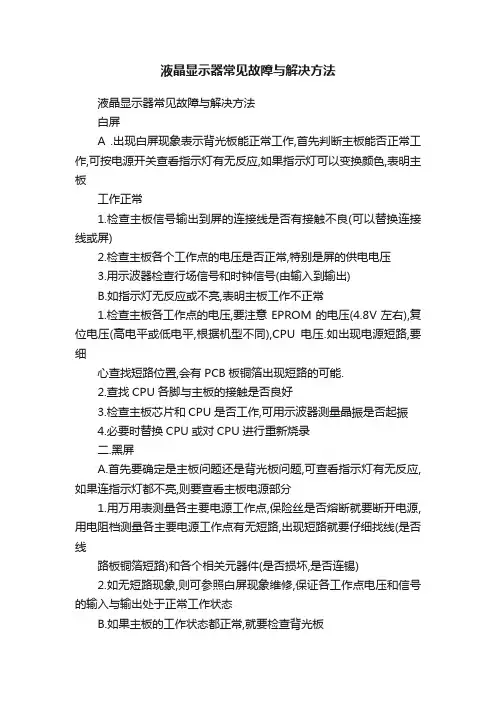

液晶显示器常见故障与解决方法液晶显示器常见故障与解决方法白屏A .出现白屏现象表示背光板能正常工作,首先判断主板能否正常工作,可按电源开关查看指示灯有无反应,如果指示灯可以变换颜色,表明主板工作正常1.检查主板信号输出到屏的连接线是否有接触不良(可以替换连接线或屏)2.检查主板各个工作点的电压是否正常,特别是屏的供电电压3.用示波器检查行场信号和时钟信号(由输入到输出)B.如指示灯无反应或不亮,表明主板工作不正常1.检查主板各工作点的电压,要注意EPROM的电压(4.8V左右),复位电压(高电平或低电平,根据机型不同),CPU电压.如出现电源短路,要细心查找短路位置,会有PCB板铜箔出现短路的可能.2.查找CPU各脚与主板的接触是否良好3.检查主板芯片和CPU是否工作,可用示波器测量晶振是否起振4.必要时替换CPU或对CPU进行重新烧录二.黑屏A.首先要确定是主板问题还是背光板问题,可查看指示灯有无反应,如果连指示灯都不亮,则要查看主板电源部分1.用万用表测量各主要电源工作点,保险丝是否熔断就要断开电源,用电阻档测量各主要电源工作点有无短路,出现短路就要仔细找线(是否线路板铜箔短路)和各个相关元器件(是否损坏,是否连锡)2.如无短路现象,则可参照白屏现象维修,保证各工作点电压和信号的输入与输出处于正常工作状态B.如果主板的工作状态都正常,就要检查背光板1.检查主板到背光板的连接有无接触主良2.用万用表测量背光的电压,要有12V的供电电压,要有3.3V-5V的开关电压和0-5V的背光调节电压,背光的开关电压最为重要,如果出现无电压或电压过低,要检查CPU的输出电平和三极管的工作状态是否正常,注意有无短路现象,必要时替换各元器件三.缺色1.检查主芯片到连接座之间有无短路虚焊(注意芯片脚,片状排阻和连接座,特别是扁平插座)2.检查屏到主板的连接线如扁平电缆之间有无接触不良3.必要时更换主板,连接线,甚至屏,找出问题所在四.按键失灵1.测量各个按键的对地电压,如出现电压过低或为0,则检查按键板到CPU部分线路有无短路,断路,上拉电阻有无错值和虚焊,座和连接线有无接触不良2.注意按键本身有无损坏五. 双色指示灯不亮或只亮一种颜色1.检查指示灯部分线路,由MCU输出到指示灯控制的三极管电平是否正常,通常为一个高电平3.3V和一个低电平0V,切换开关机时,两电平会变为相反,如不正常检查电路到MCU之间有无短路,虚焊2.检查三极管的供电电压(5V)是否正常,三极管输出是否正常,可测量指示灯两端电压,+-3V3.检查主板插座到按键板之间有无接触不良,电路板有无对地短路4.必要是替换指示灯六.偏色1.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)2.进入工厂模式,进行白平衡调节,能否调出正常颜色3.必要时替换MCU或对MCU进行重新烧录七.花屏1.测量主板时钟输出是否正常2.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)3.检查主板信号输出到输出到屏的连接座部分线路有无虚焊短路(IC脚排阻及座双列插针,特别注意扁平插座4.必要时替换屏八.无信号A.通电后出现无输入信号(NO VGA INPUI)1.检查VGA电缆连接2.检查主板由行场输入(注意VGA母座的行场与地之间有无短路)到反相器输出再到主芯片部分线路(有无虚焊短路,电容电阻有无错值)3.检查主板各工作点电压(有可能是由于主芯片损坏)B.通电后出现超出显示(VGA NOT SUPPORT) or(FREQENCY OUT OFRANGE)1.检查电脑输入信号是否走出范围2.检查主板各个工作点的电压(有可能是由于主芯片损坏)九.画面闪(字抖动)1.用自动调节或用手动调节"相位"能否调好2.检查主板各个工作点的电压(有可能是由于主芯片损坏)3.检查锁相回路电容电阻有无错值4.检查主板由行场输入到反相器输出再到芯片部分线路(有无虚焊短路电容电阻有无错值)十.重影1.检查输入信号,是否因为接分配而引起或VGA电缆不合规格引起2.检查主板VGA座有无虚焊,连焊3.检查主板由信号输入到芯片部分线路有无虚焊,短路,电容电阻错值4.检查主板各工作点电压(有可能是由于主芯片损坏)[b][i][color=#11EE11]《〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈[/color][/i][/b]液晶显示器常见故障。
液晶显示器维修手册第一章: 引言液晶显示器维修手册是为了帮助用户了解液晶显示器的维修和故障排除方法而编写的。
本手册将提供液晶显示器常见问题的解决方案和处理方法，以确保用户能够迅速恢复屏幕的正常运行。
第二章: 基础知识在进行液晶显示器维修之前，用户需要了解一些基础知识。
液晶显示器是通过液晶技术显示图像的设备。
它是由像素组成的，每个像素都由液晶层和光源背光组成。
用户需要熟悉液晶显示器的组成部分、原理和常见故障类型。
2.1 液晶显示器的组成部分液晶显示器由多个组件组成，包括面板、背光源、控制电路、接口等。
用户需要了解这些组件的功能和相互关系。
2.2 液晶显示器的工作原理液晶显示器的工作原理包括电压控制液晶颗粒来控制光的通过、背光源的照明方式以及图像传输的过程。
用户需要熟悉这些原理，以便更好地进行维修工作。
2.3 常见故障类型液晶显示器常见故障类型包括无法开机、黑屏、色彩失真、图像闪烁等。
用户需要了解每种故障类型的原因和相应的维修方法。
第三章: 维修步骤本章将详细介绍用户在维修液晶显示器时需要采取的步骤。
3.1 故障诊断在开始维修前，用户需要先进行故障诊断。
通过观察、测试和排除法等方法，找出故障产生的原因。
3.2 维修工具和材料准备用户需要准备一些常用的维修工具和材料，如螺丝刀、电压表、焊接工具等。
这些工具和材料在维修过程中起到关键作用。
3.3 维修操作步骤在进行维修操作时，用户需要按照以下步骤进行：1) 关闭电源并拔掉电源线；2) 拆卸外壳以获得维修接触面；3) 检查电源问题，如电源线是否损坏或电源板是否故障；4) 检查信号线或接口问题，确保连接良好；5) 检查背光源是否正常运行；6) 检查控制电路和面板问题；7) 清洁显示屏和其他组件；8) 重新组装并测试修复效果。
第四章: 常见故障与解决方案本章将列举液晶显示器常见的故障情况，并提供相应的解决方案。
4.1 无法开机当液晶显示器无法开机时，可能是由于电源故障、信号线松动或电源线接触不良等原因造成。
液晶显示器故障维修大全液晶显示器故障维修大全一、液晶显示器的概念：液晶是一种介于固态和液态之间的具有规则性分子排列及晶体的光学各向异性的有机化合物。
液晶在受热到一定温度的时候会呈现透明状的液体状态，而冷却则会出现结晶颗粒的混浊固体状态，因为其物理上具有液体与晶体的特性，故称之为“液晶”。
液晶显示器实际上就是以液晶为显示模块制作的显示器。
液晶显示器中的液晶体在工作时并不发光，而是控制外部光的通过量。
当外部光线通过液晶分子时，液晶分子的排列扭曲状态不同，光线的通过量就不同，从而实现了亮暗变化，利用这种原理可重现图像。
液晶分子扭曲的大小由加在液晶分子两边的电压差决定，因而可以实现电到光的转换。
即用电压的高低控制光的通过量，从而把电信号转换成光信号，将图像显示出来。
二、液晶显示器的结构：1. 从外观看，液晶显示器主要包括显示器外壳、显示器电源开关、功能按钮、支架及液晶显示屏（PANEL）等。
2. 从内部结构看，液晶显示器主要由驱动板（主控板）、电源板、高压板（有的和电源板设计在一起）、功能面板、VGA接口、DVI接口、液晶面板（包括液晶分子、液晶驱动芯片、彩色滤光片、偏光板、导光板等）、背光灯管组成。
液晶显示器内部结构实物图三、液晶显示器内部1. 驱动板：驱动板也叫主控板，主要用以接收、处理从外部送进来的模拟（VGA）或者数字（DVI）图像信号，并通过屏线送出驱动信号，控制液晶面板工作。
驱动板上主要包括微处理器、图像处理器、时序控制线片、晶振、各种接口及直流电压转换电路等，它是液晶显示器的检测控制中心和大脑。
2. 电源板：电源板的作用是将90~240V的交流电压转变为12V、5V、3.3V 等直流电压，供给驱动板、液晶面板等工作。
3. 高压板（又称升压板、高压条、INVERTER）：高压板主要是将主板或电源板输出的12V的直流电压转变为背光灯管启动和工作需要的1500-1800V的高频高压交流电。
有的液晶显示器的电源板和高压板会做在一起，即所谓的电源背光二合一板。
