插装阀的原理及应用插装阀工作原理插装阀和其阀孔的设计通用性的紧要性在于大批量生产。
就某一种规格的插装阀为例,为了批量生产,其阀口的尺寸是统一的。
此外,不同功能的阀可接受同一规格阀腔,例如:单向阀、锥阀、流量调整阀、节流阀、两位电磁阀等等。
假相像一规格、不同功能的阀无法接受不同阀体,那么阀块的加工成本势必加添,插装阀的优势就不复存在。
插装阀在流体掌控功能的领域的使用种类比较广泛,已应用的元件有是电磁换向阀,单向阀,溢流阀,减压阀,流量掌控阀和次序阀。
通用性在流体动力回路设计和机械应用性的延长,充分呈现了插装阀对系统设计者和应用者的紧要性。
由于其装配过程的通用性、阀孔规格的通用性、互换性的特点,使用插装阀完全可以实现完善的设计配置,也使插装阀广泛地应用于各种液压机械。
体积小、成本低批量生产的对用户好处在阀块还未装配线尽头时就已显现。
接受插装阀设计的整套掌控系统可为用户大大削减制造工时;该掌控系统的每个元件在组装成集成阀块前就可进行独立测试;集成块在发给用户之前就可进行整体测试。
由于必需安装的元件和连接的管路大大削减,为用户节省大量的制造工时。
由于系统污染物的削减,泄漏点的削减和装配错误的降低,使牢靠性显著提高。
插装阀的应用实现了系统的高效、便利。
以轮式装载机为例,接受插装阀集成块来代替故障不断、难以诊断和维护和修理的动力传动掌控装置。
原有掌控系统有60多个连接管件和19个独立元件。
用来替代的整体特制集成块上只有11个管件和17个元件。
体积为12x4x5立方英寸,是原系统所占空间的20%。
接受插装阀的特点如下:削减安装时间削减泄漏点削减易污染源削减维护和修理时间(由于插装阀无需取下管接头配件即可更换)功能全、应用广泛插装阀已经广泛应用于多种工程机械、物料搬运机械和农业机械。
在常被忽视的工业领域中,插装阀的应用在不断的扩大。
特别是在很多重量和空间的限制的场合中,传统工业液压阀束手无策,而插装阀却大显身手。
插装阀的介绍与应用插装阀是一种常用的工业阀门,它具有简单结构、使用方便、可靠性高的特点,广泛应用于化工、石油、冶金、电力、制药等领域。
本文将介绍插装阀的基本原理、分类、特点以及应用。
一、插装阀的基本原理插装阀是通过转动阀体内的螺杆或推杆来控制介质的流动,从而实现开启、关闭和调节流量的目的。
其基本原理如下:1.开启状态:当螺杆或推杆旋转时,阀体内的螺纹将提升,使阀芯上升,导流孔打开,从而实现介质的通路打开。
2.关闭状态:当螺杆或推杆旋转反向时,阀芯下降,导流孔关闭,从而实现介质的通路断开。
二、插装阀的分类插装阀可根据结构形式进行分类。
常见的分类包括:1.阀体结构:插装阀可分为单座式和双座式两种。
单座式插装阀是指阀芯与阀座呈一对一的形式,适用于小流量、高压力的场合。
双座式插装阀是指阀芯与阀座呈一对多的形式,适用于大流量、低压力的场合。
2.螺纹形式:插装阀的螺纹形式有内螺纹和外螺纹两种。
内螺纹插装阀适用于流量较大的场合,外螺纹插装阀适用于流量较小的场合。
三、插装阀的特点1.结构简单:插装阀的结构简单、体积小、重量轻,占用空间小,方便安装和维护。
2.切断性能好:插装阀的阀芯和阀座都是可更换的,切断性能好,阀座关闭承受的压力小,密封可靠。
3.流量调节性能好:插装阀在流量调节方面具有较好的性能,可灵活调节介质的流量和压力。
4.使用寿命长:插装阀的阀芯和阀座采用耐磨材料制成,具有较长的使用寿命。
5.适应性强:插装阀适用于各种介质,包括液体、气体和蒸汽等。
四、插装阀的应用插装阀广泛应用于以下领域:1.化工行业:插装阀可用于化工厂的生产过程中,如控制液体的流量、压力和温度等,保证工艺的稳定和工厂的安全运行。
2.石油行业:插装阀可用于石油加工过程中的介质流动控制,例如原油输送管道、油罐出口的控制等。
3.冶金行业:插装阀可用于冶炼过程中的流程控制,如高炉煤气排放控制、氧气流量调节等。
4.电力行业:插装阀可用于火电厂和核电厂的热水系统、蒸汽系统等介质的流动控制和调节。
插装阀的介绍与应用插装阀是一种常见的控制阀门,它通常被用于调节流体的流量和压力。
插装阀的设计结构简单,安装方便,具有较高的密封性和可靠性,因此在工业生产中得到了广泛的应用。
本文将对插装阀的基本原理、结构特点以及应用领域进行介绍。
一、插装阀的基本原理。
插装阀是一种通过调节阀芯位置来控制流体流量和压力的阀门。
其工作原理基于流体力学的基本原理,通过改变阀芯的位置,从而改变流体通过阀门的截面积,从而实现对流体流量和压力的调节。
插装阀的阀芯通常由阀芯杆和阀芯头组成,阀芯杆通过手柄或电动装置来控制阀芯的位置。
当阀芯向上移动时,阀门打开,流体可以通过阀门;当阀芯向下移动时,阀门关闭,流体无法通过阀门。
通过调节阀芯的位置,可以实现对流体流量和压力的精确控制。
二、插装阀的结构特点。
1. 简单结构,插装阀的结构相对简单,通常由阀体、阀芯、阀座、密封圈等基本部件组成。
这种简单的结构使得插装阀具有较高的可靠性和易维护性。
2. 安装方便,插装阀通常采用螺纹连接或法兰连接,安装和拆卸都比较方便。
这种特点使得插装阀在现场维护和更换时更加便利。
3. 良好的密封性,插装阀的阀座和阀芯之间采用金属对金属的密封结构,具有较好的密封性能,可以有效防止流体泄漏。
4. 高温高压性能,插装阀通常采用耐高温、耐腐蚀的材料制成,可以适应高温高压的工作环境,具有较好的耐用性。
5. 多种控制方式,插装阀可以通过手动、气动、电动等多种方式进行控制,可以满足不同工况下的控制要求。
三、插装阀的应用领域。
1. 化工行业,插装阀在化工生产中得到了广泛的应用,用于控制各种介质的流量和压力,如酸碱溶液、气体、液体等。
2. 石油化工行业,在炼油、天然气开采、输送等领域,插装阀被用于控制管道中的介质流动和压力,保证生产过程的安全和稳定。
3. 食品行业,在食品加工生产中,插装阀被用于控制各种液体、气体的流动,保证生产过程的卫生和安全。
4. 制药行业,在制药生产中,插装阀被用于控制各种药液的流动和压力,保证生产过程的精确和稳定。
插装阀在液压系统中的应用插装阀具有内阻小,结构简单,工作可靠,标准化程度高,对于大流量、高压力、较复杂的液压系统可以显著的减小尺寸和重量等特点;而实心胎硫化机组液压系统工作时需要大流量、高压力油,因而,此系统可以应用插装阀满足要求。
一、插装阀的工作原理及特点插装阀是另一类液压控制阀的统称。
其基本核心元件是一种液控型、单控制口的装于油路主级中的两通液阻单元(故又称二通插装阀)。
将一个或若干个插入元件进行不同的组合,并配以相应的先导控制级,可以组成插装阀的各种控制功能单元。
比如方向控制功能单元、压力控制单元、流量控制单元、复合控制功能单元。
插装阀具有以下特点:内阻小,适宜大流量工作;阀口多数采用锥面密封,因而泄漏小,对于乳化液等地粘度的工作介质也适宜,结构简单、工作可靠、标准化程度高;对于大流量、高压力、较复杂的液压系统可以显著的减小尺寸和重量。

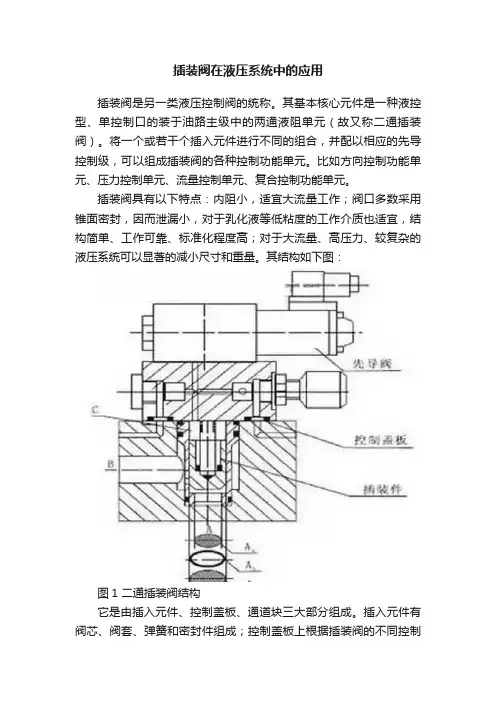

其结构如图1:图1 二通插装阀结构它是由插入元件、控制盖板、通道块三大部分组成。
插入元件有阀芯、阀套、弹簧和密封件组成;控制盖板上根据插装阀的不同控制功能,安装有相应的先导控制级元件;通道块既是嵌入插入元件及安装控制盖板的基础阀体,又是主油路和控制油路的连通体。
其中A、B为主油路通口,C为控制油路通口。
A、B、C油口的压力和作用面积分别为PA、PB、PC和A1、A2、A3,A3=A1+A2,Fs为弹簧作用力。
二、插装阀在液压系统中的应用我们先来看看图2实心胎硫化机组液压系统中主油缸部分的液压原理图(部分系统原理图,非完整原理图)。
图2实心胎硫化机组液压系统中主油缸部分的液压原理图由图可知,此系统全部采用插装阀来控制,要求起到不同液压阀的作用。
根据机械本身的特点以及主要技术参数:要求油缸上行速度达到20mm/s ,下行速度达到25mm/s ,缸径/杆径Φ600mm/Φ540mm ,由公式流量Q=A*V可得到油缸进油腔所需流量为339L/min ,所需流量较大;再者主机系统对于机械运动动作灵敏性要求较高,液压系统密封性要求较严,综合考虑,因而选用插装阀作为油路控制元件。

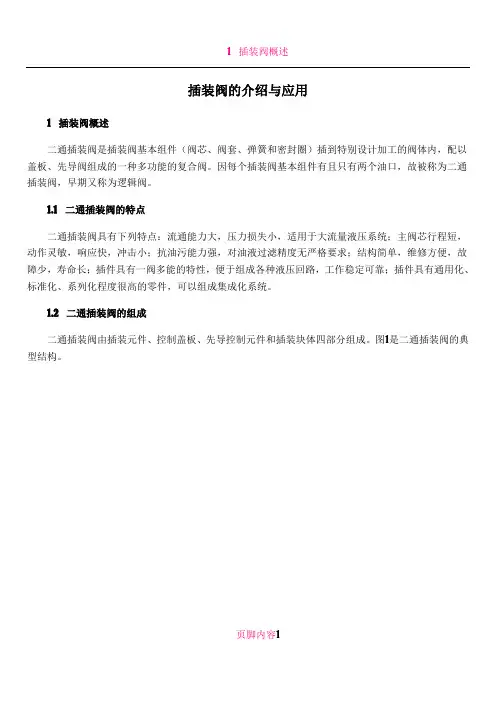

插装阀的介绍与应用1 插装阀概述二通插装阀是插装阀基本组件(阀芯、阀套、弹簧和密封圈)插到特别设计加工的阀体内,配以盖板、先导阀组成的一种多功能的复合阀。
因每个插装阀基本组件有且只有两个油口,故被称为二通插装阀,早期又称为逻辑阀。
1.1 二通插装阀的特点二通插装阀具有下列特点:流通能力大,压力损失小,适用于大流量液压系统;主阀芯行程短,动作灵敏,响应快,冲击小;抗油污能力强,对油液过滤精度无严格要求;结构简单,维修方便,故障少,寿命长;插件具有一阀多能的特性,便于组成各种液压回路,工作稳定可靠;插件具有通用化、标准化、系列化程度很高的零件,可以组成集成化系统。
1.2 二通插装阀的组成二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。
图1是二通插装阀的典型结构。
页脚内容1图1 二通插装阀的典型结构控制盖板用以固定插装件,安装先导控制阀,内装棱阀、溢流阀等。
控制盖板内有控制油通道,配有一个或多个阻尼螺塞。
通常盖板有五个控制油孔:X、Y、Z1、Z2和中心孔a(见图2)。
由于盖板是按通用性来设计的,具体运用到某个控制油路上有的孔可能被堵住不用。
为防止将盖板装错,盖板上的定位孔,起标定盖板方位的作用。
另外,拆卸盖板之前就必须看清、记牢盖板的安装方法。
页脚内容2图2 盖板控制油孔先导控制元件称作先导阀,是小通径的电磁换向阀。
块体是嵌入插装元件,安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。
插装元件由阀芯、阀套、弹簧以及密封件组成(图3)。
每只插件有两个连接主油路的通口,阀芯的正面称为A口;阀芯环侧面的称作B口。
阀芯开启,A口和B口沟通;阀芯闭合,A口和B口之间中断。
因而插装阀的功能等同于2位2通阀。
故称二通插装阀,简称插装阀。
页脚内容3图3 插装元件根据用途不同分为方向阀组件、压力阀组件和流量阀组件。
同一通径的三种组件安装尺寸相同,但阀芯的结构形式和阀套座直径不同。
三种组件均有两个主油口A和B、一个控制口x,如图4所示。
插装阀工作原理
插装阀是一种常见的阀门类型,其工作原理是通过调节阀芯的位置来控制介质的流量。
当插装阀处于关闭状态时,阀芯与阀座完全接触,形成密封,阻止介质通过阀门。
当需要打开阀门时,通过旋转或推动阀芯,使阀芯与阀座分离,介质可以通过阀门流动。
阀芯通常是一个圆柱形的插头,其上有一个与阀座相匹配的圆锥形部分。
当阀芯与阀座完全接触时,圆锥形部分与阀座形成密封。
通过旋转或推动阀芯,圆锥形部分离开阀座,从而打开阀门。
阀芯的位置可以通过手动控制装置,如手柄或手轮,或通过自动控制装置,如电动装置或气动装置来调节。
当阀芯位于完全开启位置时,阀门完全打开,介质可以无阻碍地通过。
当阀芯位于完全关闭位置时,阀门完全关闭,介质无法通过。
插装阀的工作原理简单且可靠,广泛应用于各种工业领域中。
它们可用于控制气体、液体和蒸汽的流量,具有较小的压降和流体阻力。
同时,由于其结构紧凑,安装方便,容易操作和维护,插装阀成为一种常见的阀门选择。
第四章液压控制元件—插装阀文章目录[隐藏]∙第四章液压控制元件—插装阀∙ 4.5插装阀∙ 4.5.1插装阀的结构∙ 4.5.2插装阀的动作原理∙ 4.5.3插装阀用作方向控制阀∙ 4.5.4插装阀用作方向、流量控制阀∙ 4.5.5插装阀用作压力控制阀第四章液压控制元件—插装阀4.5插装阀液压插装阀是由插装式基本单元(以下简称插件体)和带有弓|导油路的阀盖所组成。
按回路目的,配不同的插件体及阀盖来进行方向、流量或压力的控制。
插装阀是安装在预先开好阀穴的油路板上(manifold blocks)而构成我们所需要的液压回路,如图4-54所示,因此可使液压系统小形化。
插装阀是七十年代初才出现的-种新型液压元件,为一多功能、标准化、通用化程度相当高的液压元件,适用于钢铁设备、塑胶成型机以及船舶等机械中。
插装阀的特点是:1)插装阀盖的配合,可具有方向、流量及压力控制功能。
2)件体为锥形阀结构,因而内部泄漏极少,不存在液压下紧现象,并没有如滑轴(spool)的重叠现象,反应性良好,可进行高速切换。
3)最适于压力损失小的高压大流量系统。
4)插装阀直接组装在油路板上,因而少了由于配管弓|起的外部泄漏、振动、噪音等事故,系统可靠性增加。
5)安装空间缩小,是液压系统小形化。
同时和以往方式相比,可降低液压系统的制造成本。
图4-54插装阀构成的液压回路外观图4-54插装阀构成的液压回路外观4.5.1插装阀的结构由插装阀所组装成的液压回路,通常含有下列基本元件:1.油路板图4-55插装阀油路板亦有人称为集成块,这是方块钢体-上挖有阀孔,用以承装插装阀,如图4-55所示。
图4-56油路板上主要阀孔和控制通道图4-56为常见油路板上主要阀孔和控制通道,X Y为控制压油油路,F为承装插件体的阀孔,A口B口是配合插件体的压油工作油路。
2.插件体插件体(cartnidges)主要由锥形阀(poppet)、弹簧套管(sleeve)及若干个密封垫圈所构成,如图4-55所示。
插装阀分类:插装式方向控制阀,插装式压力控制阀,插装式流量控制阀功能:采用插入连接方法,能实现常规液压控制阀的功能,且结构简单,通用性强,体积小,流阻小,密封性好,抗污染能力强,动作灵敏特别适合大流量(大于200L/min)的液压系统。
前面所介绍的方向阀、压力阀、流量阀是普通液压阀,除此之外还有一些特殊的液压阀,如插装阀、比例阀和伺服阀等。
插装阀插装阀(逻辑阀)是一种较新型的液压元件,它的特点是通流能力大,密封性能好,动作灵敏,结构简单,因而主要用于流量较大系统或对密封性能要求较高的系统。
插装阀的工作原理插装阀的结构及图形符号如图所示。
它由控制盖板、插装单元(由阀套、弹簧、阀芯及密封件组成)、插装块体和先导控制阀(设先导阀为二位三通电磁换向阀,见图组成。
由于这种阀的插装单元在回路中主要起通、断作用,故又称二通插装阀。
方向控制插装阀插装阀组成各种方向控制阀如图所示,图 (a)为单向阀,当p A>p B时,阀芯关闭,A与B不通,而当p B>p A时,阀芯开启,油液从B流向A。
图 (b)为二位二通阀,当电磁阀断电时,阀芯开启,A与B接通;电磁阀通电时,阀芯关闭,A与B不通。
二通插装阀的工作原理相当于一个液控单向阀,图中A和B为主油路仅有的两个工作油口,K为控制油口(与先导阀相接)。
当K口无液压力作用时,阀芯受到的向上的液压力大于弹簧力,阀芯开启,A与B相通,至于液流的方向,视A、B口的压力大小而定。
反之,当K口有液压力作用时,且K口的油液总压力大于A和B口的油液压力,才能保证A与B之间关闭。
插装阀与各种先导阀组合,便可组成方向控制阀、压力控制阀和流量控制阀。
☐图 (c)为二位三通阀,当电磁阀断电时,A与T接通,电磁阀通电时,A与P接通。
☐图 (d)为二位四通阀,电磁阀断电时,P与B接通,A与T接通,电磁阀通电时,P与A接通,B与T接通。
压力控制插装阀插装阀组成压力控制阀如图所示。
在图 (a)中,若B接油箱,则插装阀用作溢流阀,其原理与先导式溢流阀相同。
插装阀在液压系统中的应用插装阀是另一类液压控制阀的统称。
其基本核心元件是一种液控型、单控制口的装于油路主级中的两通液阻单元(故又称二通插装阀)。
将一个或若干个插入元件进行不同的组合,并配以相应的先导控制级,可以组成插装阀的各种控制功能单元。
比如方向控制功能单元、压力控制单元、流量控制单元、复合控制功能单元。
插装阀具有以下特点:内阻小,适宜大流量工作;阀口多数采用锥面密封,因而泄漏小,对于乳化液等低粘度的工作介质也适宜,结构简单、工作可靠、标准化程度高;对于大流量、高压力、较复杂的液压系统可以显著的减小尺寸和重量。
其结构如下图:图1 二通插装阀结构它是由插入元件、控制盖板、通道块三大部分组成。
插入元件有阀芯、阀套、弹簧和密封件组成;控制盖板上根据插装阀的不同控制功能,安装有相应的先导控制级元件;通道块既是嵌入插入元件及安装控制盖板的基础阀体,又是主油路和控制油路的连通体。
其中A、B 为主油路通口,C为控制油路通口。
A、B、C油口的压力和作用面积分别为PA、PB、PC和A1、A2、A3,A3=A1+A2,Fs为弹簧作用力。
图2为实心胎硫化机组液压系统中主油缸部分的液压原理图(部分系统原理图,非完整原理图)。
图2 实心胎硫化机组液压系统中主油缸部分的液压原理图由图可知,此系统全部采用插装阀来控制,要求起到不同液压阀的作用。
根据机械本身的特点以及主要技术参数:要求油缸上行速度达到20mm/s,下行速度达到25mm/s ,缸径/杆径Φ600mm/Φ540mm ,由公式流量Q=A*V可得到油缸进油腔所需流量为339L/min ,所需流量较大;再者主机系统对于机械运动动作灵敏性要求较高,液压系统密封性要求较严,综合考虑,因而选用插装阀作为油路控制元件。
二通插装阀构成各种组合阀1插装阀构成压力控制阀根据插装阀的工作原理当PAA1+PBA2>PCA3+FS时,阀芯开启,油路A、B 接通。
如图2,插装阀C14,当电磁阀YV9得电时,C14的C口直接通油箱,其C口压力为零。

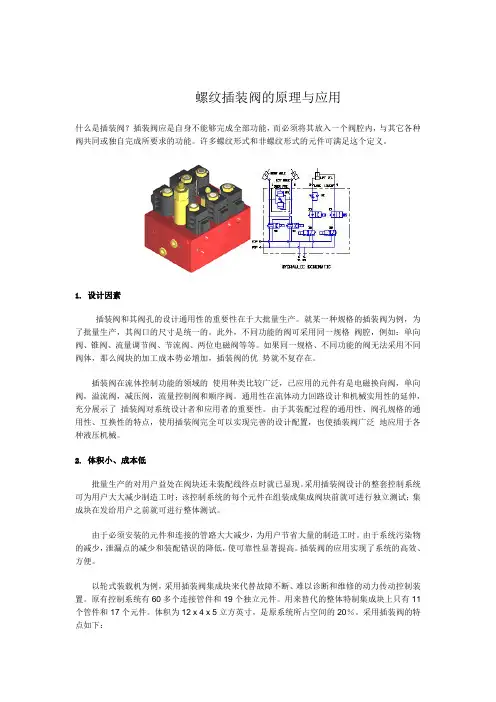

螺纹插装阀的原理与应用什么是插装阀?插装阀应是自身不能够完成全部功能,而必须将其放入一个阀腔内,与其它各种阀共同或独自完成所要求的功能。
许多螺纹形式和非螺纹形式的元件可满足这个定义。
1. 设计因素插装阀和其阀孔的设计通用性的重要性在于大批量生产。
就某一种规格的插装阀为例,为了批量生产,其阀口的尺寸是统一的。
此外,不同功能的阀可采用同一规格阀腔,例如:单向阀、锥阀、流量调节阀、节流阀、两位电磁阀等等。
如果同一规格、不同功能的阀无法采用不同阀体,那么阀块的加工成本势必增加,插装阀的优势就不复存在。
插装阀在流体控制功能的领域的使用种类比较广泛,已应用的元件有是电磁换向阀,单向阀,溢流阀,减压阀,流量控制阀和顺序阀。
通用性在流体动力回路设计和机械实用性的延伸,充分展示了插装阀对系统设计者和应用者的重要性。
由于其装配过程的通用性、阀孔规格的通用性、互换性的特点,使用插装阀完全可以实现完善的设计配置,也使插装阀广泛地应用于各种液压机械。
2. 体积小、成本低批量生产的对用户益处在阀块还未装配线终点时就已显现。
采用插装阀设计的整套控制系统可为用户大大减少制造工时;该控制系统的每个元件在组装成集成阀块前就可进行独立测试;集成块在发给用户之前就可进行整体测试。
由于必须安装的元件和连接的管路大大减少,为用户节省大量的制造工时。
由于系统污染物的减少,泄漏点的减少和装配错误的降低,使可靠性显著提高。
插装阀的应用实现了系统的高效、方便。
以轮式装载机为例,采用插装阀集成块来代替故障不断、难以诊断和维修的动力传动控制装置。
原有控制系统有60多个连接管件和19个独立元件。
用来替代的整体特制集成块上只有11个管件和17个元件。
体积为12 x 4 x 5立方英寸,是原系统所占空间的20%。
采用插装阀的特点如下:∙减少安装时间∙减少泄漏点∙减少易污染源∙减少维修时间(因为插装阀无需取下管接头配件即可更换)3. 功能全、应用广泛装阀已经广泛应用于多种工程机械、物料搬运机械和农业机械。

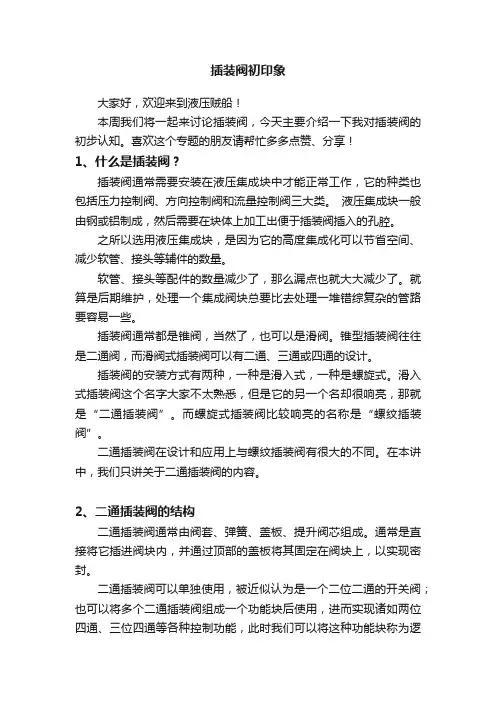

插装阀初印象大家好,欢迎来到液压贼船!本周我们将一起来讨论插装阀,今天主要介绍一下我对插装阀的初步认知。

喜欢这个专题的朋友请帮忙多多点赞、分享!1、什么是插装阀?插装阀通常需要安装在液压集成块中才能正常工作,它的种类也包括压力控制阀、方向控制阀和流量控制阀三大类。
液压集成块一般由钢或铝制成,然后需要在块体上加工出便于插装阀插入的孔腔。
之所以选用液压集成块,是因为它的高度集成化可以节省空间、减少软管、接头等辅件的数量。
软管、接头等配件的数量减少了,那么漏点也就大大减少了。
就算是后期维护,处理一个集成阀块总要比去处理一堆错综复杂的管路要容易一些。
插装阀通常都是锥阀,当然了,也可以是滑阀。
锥型插装阀往往是二通阀,而滑阀式插装阀可以有二通、三通或四通的设计。
插装阀的安装方式有两种,一种是滑入式,一种是螺旋式。
滑入式插装阀这个名字大家不太熟悉,但是它的另一个名却很响亮,那就是“二通插装阀”。
而螺旋式插装阀比较响亮的名称是“螺纹插装阀”。
二通插装阀在设计和应用上与螺纹插装阀有很大的不同。
在本讲中,我们只讲关于二通插装阀的内容。
2、二通插装阀的结构二通插装阀通常由阀套、弹簧、盖板、提升阀芯组成。
通常是直接将它插进阀块内,并通过顶部的盖板将其固定在阀块上,以实现密封。
二通插装阀可以单独使用,被近似认为是一个二位二通的开关阀;也可以将多个二通插装阀组成一个功能块后使用,进而实现诸如两位四通、三位四通等各种控制功能,此时我们可以将这种功能块称为逻辑阀。
逻辑块的功能可以类比电路中的逻辑电路。
单个二通插装阀看上去只有开和关两种状态,好像很简单的样子,但是将多个插装阀组合起来的功能却非常强大,就像我们用的计算机一样,仅由0和1就组建了如此丰富多彩的互联网。
3、滑阀不够用吗,为什么要发明插装阀?这里主要是想介绍一下插装阀的优点:•二通插装阀通常用于高压、大流量的系统,主要还是出于经济考虑,因为大型的换向滑阀价格昂贵,而且还不容易买到。
螺纹插装阀原理
螺纹插装阀是一种常见的控制阀,其原理如下:
1. 工作原理
螺纹插装阀是由阀体、阀芯和泄压孔组成的,阀体上有进口孔和出口孔,阀芯为T形,可以控制流体的通断和方向。
当阀门处于关闭状态时,阀芯被压紧,压力从进口孔进入阀体,但被阻碍了,无法进入出口孔。
此时,泄压孔会将压力释放出去,使得压力逐渐降低。
当阀门处于开启状态时,阀芯被拉开,使得进口孔和出口孔连通,流体可以通过阀门流过去。
同时,泄压孔会关闭,使得压力不再释放。
2. 适用范围
螺纹插装阀适用于液压系统中的低压控制,最大工作压力一般不超过35MPa。
同时,该类型阀门结构简单、安装方便,密
封性好,寿命长。
3. 注意事项
在安装螺纹插装阀时,需要注意以下事项:
- 阀门的进口和出口孔应该与管道连通,防止漏水。
- 在调节阀门的开度时,应该遵循先慢后快的原则,逐步将阀门打开或关闭,以避免影响系统的稳定性。
- 阀门的密封圈应该定期检查、更换,保证阀门的密封性。
插装阀工艺
插装阀是用于控制流体压力和流量的重要组件,它能够有效地控制系统压力,促进系统运转的平稳,是工艺管道系统中不可或缺的重要元件。
插装阀作为一种特殊类型的流体控制器,它的设计精度高,工作环境要求严苛,工艺要求也相对较高。
从历史上看,插装阀是发展至今比较完善的产品,在这里我们将着重介绍它的工艺特性及其在工艺管道中的应用。
插装阀的工艺特性主要有:
1、紧凑结构:插装阀由一个管体、多个可调式旋转阀、和一个控制器组成,而且器件间的安装尺寸小,更多的是紧凑结构,安装时需要占用更小的空间,大大减少安装时的损耗,使系统更加节能。
2、良好的密封性能:插装阀的结构紧凑,使其在管道中可以防止气体、液体或其他物质外漏,满足更高的密封要求,实现系统的稳定运行。
3、自动控制精度高:插装阀通过与控制器的连接,可以实现自动控制,调节精度高,系统的压力可以自动调节,使流体流量达到理想的控制要求,满足特定的工艺要求。
插装阀的应用非常广泛,主要应用于石油、石化、冶金、电力、电子、水处理、医药、食品、造纸、航天等行业中,是一种理想的流量控制器,它的控制范围很大、流量调节可靠,工作温度也很高,自动控制精度高、效率高、稳定可靠。
插装阀的安装非常简单,它可以按照要求安装在系统管道的进出
口,使压力恒定。
它的控制原理也很简单,主要是通过外加压力来控制流量,从而调节系统压力。
插装阀的调节灵活,精准,使得它在控制系统压力时表现出很多优势,因此插装阀得到了广泛的应用。
总之,插装阀是一种特殊的流体控制器,它具有设计精度高、工作环境要求严苛、工艺要求也相对较高等特点,将它安装在工艺管道中可以有效地控制系统压力,促进系统运转的平稳,使得插装阀得到广泛的应用。
1插装阀概述二通插装阀是插装阀基本组件(阀芯、阀套、弹簧和密封圈)插到特别设计加工的阀体内,配以盖板、先导阀组成的一种多功能的复合阀。
因每个插装阀基本组件有且只有两个油口,故被称为二通插装阀,早期又称为逻辑阀。
1.1二通插装阀的特点二通插装阀具有下列特点:流通能力大,压力损失小,适用于大流量液压系统;主阀芯行程短,动作灵敏,响应快,冲击小;抗油污能力强,对油液过滤精度无严格要求;结构简单,维修方便,故障少,寿命长;插件具有一阀多能的特性,便于组成各种液压回路,工作稳定可靠;插件具有通用化、标准化、系列化程度很高的零件,可以组成集成化系统。
1.2二通插装阀的组成二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。
图1是二通插装阀的典型结构。
图1二通插装阀的典型结构控制盖板用以固定插装件,安装先导控制阀,内装棱阀、溢流阀等。
控制盖板内有控制油通道,配有一个或多个阻尼螺塞。
通常盖板有五个控制油孔:X、Y、Z1、Z2和中心孔a(见图2)。
由于盖板是按通用性来设计的,具体运用到某个控制油路上有的孔可能被堵住不用。
为防止将盖板装错,盖板上的定位孔,起标定盖板方位的作用。
另外,拆卸盖板之前就必须看清、记牢盖板的安装方法。
图2盖板控制油孔先导控制元件称作先导阀,是小通径的电磁换向阀。
块体是嵌入插装元件,安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。
插装元件由阀芯、阀套、弹簧以及密封件组成(图3)。
每只插件有两个连接主油路的通口,阀芯的正面称为A口;阀芯环侧面的称作B 口。
阀芯开启,A口和B口沟通;阀芯闭合,A口和B口之间中断。
因而插装阀的功能等同于2位2通阀。
故称二通插装阀,简称插装阀。
图3插装元件根据用途不同分为方向阀组件、压力阀组件和流量阀组件。
同一通径的三种组件安装尺寸相同,但阀芯的结构形式和阀套座直径不同。
三种组件均有两个主油口A和B、一个控制口x,如图4所示。
a)方向阀组件b)压力阀组件c)流量阀组件1-阀套2-密封件3-阀芯4-弹簧5-盖板6-阻尼孔7-阀芯行程调节杆图3-89插装阀基本组件2插装阀主要组合与功能2.1插装方向控制阀插装阀可以组合成各式方向控制阀。
插装阀的用途插装阀是一种常见的流体控制设备,广泛应用于工业生产、建筑、自动化控制等领域。
它具有结构简单、操作方便、使用可靠等特点,适用于各种介质的控制和调节。
插装阀的主要用途有以下几个方面:1. 流量控制:插装阀可以通过控制介质的流通来实现对流量的调节。
它可以根据需要调整阀门的开度,从而控制介质通过管道的速度和流量。
在工业生产中,插装阀常用于调节液体和气体的流量,以满足不同工艺要求。
2. 压力控制:插装阀可通过调节阀门的开启度,改变系统内介质的流动阻力,从而实现对压力的调节。
通过合理调整插装阀的开度,可以保持系统内介质的稳定压力,防止压力波动对设备和管道造成损坏。
3. 温度控制:插装阀可通过控制介质的流量来实现对温度的调节。
在一些工艺中,为了保持系统内介质的温度恒定,可以通过调整插装阀的开度来控制冷却或加热介质的流量,从而调节系统的温度。
4. 流向控制:插装阀可以通过改变阀门的开闭状态,实现对介质的流向控制。
通过插装阀的安装位置和充分利用介质的流体特性,可以有效地控制介质的流向,防止逆流或混流现象的发生。
5. 自动化控制:插装阀可以与传感器、执行器、控制器等自动控制设备配合使用,实现自动化控制。
通过对插装阀的开闭、调节等操作,可以实现对系统的自动化控制,提高生产效率和质量。
6. 设备保护:插装阀在工业生产过程中,常用于控制流体介质的流通和封闭。
通过合理选择插装阀的类型和性能,可以保护设备和管道免受过流、过压、过温等因素的影响,延长设备的使用寿命。
7. 安全保护:插装阀在一些特殊应用场合中,还可以用于实现对系统的安全保护。
通过对插装阀的开闭和调节,可以及时控制系统的工作状态,避免事故的发生,确保人员和设备的安全。
总之,插装阀在工业控制和流体传输中起着重要的作用。
它可以实现对流量、压力、温度、流向等参数的控制,满足不同工艺要求,保护设备和管道,提高生产效率和质量,确保安全生产。
插装阀的工作原理
插装阀是一种常用的控制阀,其工作原理如下:
1. 阀门开启:当插装阀处于关闭状态时,通过调节手柄或执行机构将阀门开启。
阀门开启后,流体可以通过阀体流通。
2. 流体控制:通过调节阀门的开度,可以控制流体的流量。
当阀门完全开启时,流体可以无阻碍通过。
而当阀门部分关闭时,流体的流量会减小,从而实现流量的控制。
3. 阀门关闭:当需要关闭流体时,通过调节手柄或执行机构将阀门关闭。
阀门关闭后,流体无法通过阀体。
4. 密封性能:插装阀在关闭状态时具有良好的密封性能。
通过阀体和阀芯之间的密封结构,可以防止流体泄漏。
5. 材料选择:插装阀的阀体和阀芯通常由耐腐蚀材料制成,以保证阀门的使用寿命和可靠性。
总的来说,插装阀的工作原理是通过调节阀门的开度来控制流体的流量,并通过阀体和阀芯之间的密封结构实现阀门的开启和关闭。
插装阀原理插装阀是一种常见的控制阀,广泛应用于工业生产中。
它的原理是利用阀芯的运动来改变流体的流动状态,从而实现流量、压力、温度等参数的控制。
在工业生产中,插装阀的应用非常广泛,下面我们就来详细了解一下插装阀的原理。
首先,插装阀的工作原理是基于流体力学原理的。
当介质通过插装阀时,阀芯的位置会根据控制信号的变化而移动,从而改变介质的流动状态。
通过改变阀芯的位置,可以实现介质的调节和控制,满足工业生产中对流体参数的精确要求。
其次,插装阀的原理还涉及到控制信号的传递和执行机构的作用。
控制信号可以是电气信号、气动信号或液压信号,它们通过执行机构作用于阀芯,驱动阀芯的运动。
执行机构可以是电磁阀、气动执行器、液压执行器等,根据不同的控制要求选择不同的执行机构。
另外,插装阀的原理还包括阀芯的结构和工作特点。
阀芯通常由阀座、阀杆和阀盖组成,通过阀杆的运动来改变阀芯的位置。
阀芯的结构设计和材料选择对阀门的密封性能、耐磨性能和使用寿命等都有重要影响。
此外,插装阀的原理还涉及到流体参数的控制和调节。
通过改变阀芯的位置,可以实现流量的调节、压力的控制、温度的调节等功能。
在工业生产中,插装阀常用于流体管道系统中,对介质进行控制和调节。
总的来说,插装阀的原理是基于流体力学原理和控制系统的协同作用。
通过控制信号的传递和执行机构的作用,实现阀芯位置的调节,从而实现对介质流动状态的控制和调节。
插装阀在工业生产中起着非常重要的作用,对于提高生产效率、保障生产安全具有重要意义。
综上所述,插装阀的原理涉及到流体力学、控制系统、执行机构和阀芯结构等多个方面的知识。
了解插装阀的原理对于工程技术人员和工业生产从业者具有重要意义,可以帮助他们更好地理解和应用插装阀,提高工业生产的效率和质量。
希望本文能够对大家有所帮助,谢谢阅读!。
插装阀原理及应用
插装阀是一种流体控制装置,它采用插入式结构,通过插入阀芯调节流体的通断及流量大小。
插装阀的原理是利用阀芯的运动来改变流体的流动状态,从而实现对流体的控制。
插装阀由阀体、阀芯、密封装置、控制装置等部分组成。
阀芯一般采用圆柱形,通过手动或电动装置来实现对阀芯的运动。
当阀芯插入阀座时,阀芯与阀座之间的间隙决定了流体的通断和流量大小。
当阀芯与阀座紧密接触时,阀门关闭,流体无法通过;当阀芯与阀座分离一定距离时,阀门开启,流体可以通过阀门。
插装阀的应用非常广泛。
首先,在工业生产过程中,插装阀可以用于控制和调节流体的流量或压力,使生产过程更加稳定和高效。
例如,在化工工艺中,插装阀可以用于调节反应器中的流体流量,控制反应速率;在石油化工行业中,插装阀可以用于控制管道中的油气流量,保证系统的安全和稳定运行。
其次,在水处理行业中,插装阀也有广泛的应用。
例如,在给排水系统中,插装阀可以用于控制水流的通断和调节水流的流量,让水的运动更加顺畅和平稳。
在污水处理系统中,插装阀可以用于控制污水的流量和压力,保证污水处理的效果。
此外,插装阀还常用于冶金、电力、石油、船舶、空调等领域。
在冶金行业中,插装阀可以用于控制炉温、炉压等参数,确保冶炼过程的稳定性和安全性;在电力行业中,插装阀可以用于控制蒸汽和热水的流量,保证锅炉和发电机组的正常
运行。
总的来说,插装阀具有结构简单、使用方便、流体控制精度高的优点,因此在各个行业中得到广泛应用。
随着科技的不断进步,插装阀的性能和可靠性也在不断提高,使得其应用范围更加广泛,对流体控制的要求也变得更加精细和严格。
插装阀的介绍与应用
1 插装阀概述
二通插装阀是插装阀基本组件(阀芯、阀套、弹簧和密封圈)插到特别设计加工的阀体内,配以盖板、先导阀组成的一种多功能的复合阀。
因每个插装阀基本组件有且只有两个油口,故被称为二通插装阀,早期又称为逻辑阀。
1.1 二通插装阀的特点
二通插装阀具有下列特点:流通能力大,压力损失小,适用于大流量液压系统;主阀芯行程短,动作灵敏,响应快,冲击小;抗油污能力强,对油液过滤精度无严格要求;结构简单,维修方便,故障少,寿命长;插件具有一阀多能的特性,便于组成各种液压回路,工作稳定可靠;插件具有通用化、标准化、系列化程度很高的零件,可以组成集成化系统。
1.2 二通插装阀的组成
二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。
图1是二通插装阀的典型结构。
图1 二通插装阀的典型结构
控制盖板用以固定插装件,安装先导控制阀,内装棱阀、溢流阀等。
控制盖板内有控制油通道,配有一个或多个阻尼螺塞。
通常盖板有五个控制油孔:X、Y、Z1、Z2和中心孔a(见图2)。
由于盖板是按通用性来设计的,具体运用到某个控制油路上有的孔可能被堵住不用。
为防止将盖板装错,盖板上的定位孔,起标定盖板方位的作用。
另外,拆卸盖板之前就必须看清、记牢盖板的安装方法。
图2 盖板控制油孔
先导控制元件称作先导阀,是小通径的电磁换向阀。
块体是嵌入插装元件,安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。
插装元件由阀芯、阀套、弹簧以及密封件组成(图3)。
每只插件有两个连接主油路的通口,阀芯的正面称为A口;阀芯环侧面的称作B 口。
阀芯开启,A口和B口沟通;阀芯闭合,A口和B口之间中断。
因而插装阀的功能等同于2位2通阀。
故称二通插装阀,简称插装阀。
图3 插装元件
根据用途不同分为方向阀组件、压力阀组件和流量阀组件。
同一通径的三种组件安装尺寸相同,但阀芯的结构形式和阀套座直径不同。
三种组件均有两个主油口A和B、一个控制口x,如图4所示。
a)方向阀组件 b)压力阀组件 c)流量阀组件
1-阀套 2-密封件 3-阀芯 4-弹簧 5-盖板 6-阻尼孔
7-阀芯行程调节杆
图4 插装阀基本组件
2 插装阀主要组合与功能
2.1 插装方向控制阀
插装阀可以组合成各式方向控制阀。
1作单向阀
如图5a和5b,将x腔和A或B腔连通,即成为单向阀。
连接方法不同,其导通方式也不同。
若在控制盖板上如图5c连接一个二位三通液动换向阀,即可组成液控单向阀。
图5 插装式单向阀与液控单向阀
2.作二位二通阀
如图6a和6c连接二位三通阀,即可组成二位二通电液阀。
图6 插装式二位二通阀
3.作二位三通阀
如图7连接二位四通阀,即可组成二位三通电液换向阀。
图7 插装式二位三通阀
4.作二位四通阀
如图8连接二位四通阀,即可组成二位四通电液换向阀。
图8 插装式二位四通阀
5.作三位四通阀O型换向阀
如图9连接三位四通阀换向阀和单向阀,即可组成三位四通阀中位为O型电液换向阀。
图9 插装式三位四通O型换向阀
6.作多机能四通阀
如图10连接换向阀,利用对电磁换向阀的控制实现多机能功能。
先导阀控制状态下的机能如表1。
电磁铁的带电状态用符号“+”表示;断电状态用“-”表示。
图10 插装式多机能三位四通阀
表1 先导阀控制的滑阀机能
1YA 2YA 3YA 4YA 中位机能1YA 2YA 3YA 4YA 中位机能+++++-+-
+++-+--+
++-+-+++
++---++-
+-++-+-+
--++--+-
+------+
-+------
2.2 插装压力控制阀
对插装阀的x腔进行压力控制,便可构成压力控制阀。
1.作溢流阀或顺序阀
如图11a,在压力型插装阀芯的控制盖板上连接先导调压阀(溢流阀),当出油口接油箱,此阀起溢流阀作用;当出油口接另一工作油路,则为顺序阀。
2.作卸荷阀
如图11b连接二位二通换向阀,当电磁铁通电时,出口接油箱,则构成卸荷阀。
3.作减压阀
采用插装阀芯和溢流阀如图11c连接,则构成减压阀。
液压油从P1流入P2流出,出口油液通过阀芯上的中心阻尼孔、盖板和先导阀接通。
当减压阀出口的压力较小,不足以顶开先导阀芯时,主阀芯上的阻尼孔只起通油作用,使主阀芯上、下两腔的液压力相等,而上腔又有一个小弹簧作用,必使主阀芯处在下端极限位置,减压阀芯大开,不起减压作用;当压力增大到先导阀的开启压力时,先导阀打开,泄漏油液单独流回油箱,实行外泄。
减压阀在调定压力下正常工作时,由于出口压力与先导阀溢流压力和主阀芯弹簧力的平衡作用,维持节流降压口为某定值。
当出口压力增大,由于阻尼孔液流阻力的作用产生压力降,主阀芯所受的力不平衡,使阀芯上移,减小节流降压口,使节流降压作用增强;反之,出口的压力减小时,阀芯下移,增大节流降压口,使节流降压作用减弱,控制出口的压力维持在调定值。
图11 插装式压力控制阀
2.3 插装流量控制阀
插装流量阀同样有节流阀和调速阀等型式。
1.作节流阀
在方向控制插装阀的盖板上安装阀芯行程调节器,调节阀芯和阀体间节流口的开度便可控制阀口的通流面积,起节流阀的作用,如图12a。
实际应用时,起节流阀作用的插装阀芯一般采用滑阀结构,并在阀芯上开节流沟槽。
2.作调速阀
插装式节流阀同样具有随负载变化流量不稳定的问题。
如果采取措施保证节流阀的进、出口压力差恒定,则可实现调速阀功能。
如图12b连接的减压阀和节流阀就起到这样的作用。
图12 插装式流量控制阀
3 插装阀设计使用注意事项
1)插装阀在工作中,由于复位弹簧力较小,因此阀的状态主要决定于作用在A、B、X三腔的油液压力,而p A、p B由系统或负载决定。
若采用外控(即控制油来自工作系统之外的其他油源),则p x是可控的;若采用内控(即控制油来自工作系统本身),则p x也将受到负载压力的影响。
所以负载压力的变化及各种冲击压力的影响,对内控控制压力的干扰是难免的。
因此,在进行插装阀系统设计时必须经过仔细分析计算,清楚了解整个工作循环中每个支路压力变化的情况,尤其注意分析动作转换过程冲击压力的干扰,特别是内控方式。
须重视梭阀和单向阀的运用,否则将造成局部误动作或整个系统的瘫痪。
2)如果若干个插装阀共用一个回油或泄油管路,为了避免管路压力冲击引起意外的阀芯移位,应设置单独的回油或泄油管路。
3)应注意面积比、开启压力、开启速度及密封性对阀的工作影响。
4)由于插装阀回路均是由一个个独立的控制液阻组合而成,所以它们的动作一致性不可能像传统液压阀那样可靠。
为此,应合理设计先导油路,并通过使用梭阀或单向阀等元件的技术措施,以避免出现
瞬间路通而导致系统出现工作失常甚至瘫痪现象。
5)阀块又称集成块或通道块,它是安装插装元件、控制盖板及与外部管道连接的基础阀体。
阀块中有插装元件的安装孔(也称插入孔)及主油路孔道和控制油路孔道,有安装控制盖板的加工平面、安装外部管道的加工平面及阀块的安装平面等。
二通插装阀的安装连接尺寸及要求应符合国家标准(GB2877)。
阀块可选用插装阀制造厂商的标准件,也可根据需要自行设计。
