液压螺纹插装阀应用

插装阀的介绍与应用插装阀是一种常用的工业阀门，它具有简单结构、使用方便、可靠性高的特点，广泛应用于化工、石油、冶金、电力、制药等领域。

本文将介绍插装阀的基本原理、分类、特点以及应用。

一、插装阀的基本原理插装阀是通过转动阀体内的螺杆或推杆来控制介质的流动，从而实现开启、关闭和调节流量的目的。

其基本原理如下：1.开启状态：当螺杆或推杆旋转时，阀体内的螺纹将提升，使阀芯上升，导流孔打开，从而实现介质的通路打开。

2.关闭状态：当螺杆或推杆旋转反向时，阀芯下降，导流孔关闭，从而实现介质的通路断开。

二、插装阀的分类插装阀可根据结构形式进行分类。

常见的分类包括：1.阀体结构：插装阀可分为单座式和双座式两种。

单座式插装阀是指阀芯与阀座呈一对一的形式，适用于小流量、高压力的场合。

双座式插装阀是指阀芯与阀座呈一对多的形式，适用于大流量、低压力的场合。

2.螺纹形式：插装阀的螺纹形式有内螺纹和外螺纹两种。

内螺纹插装阀适用于流量较大的场合，外螺纹插装阀适用于流量较小的场合。

三、插装阀的特点1.结构简单：插装阀的结构简单、体积小、重量轻，占用空间小，方便安装和维护。

2.切断性能好：插装阀的阀芯和阀座都是可更换的，切断性能好，阀座关闭承受的压力小，密封可靠。

3.流量调节性能好：插装阀在流量调节方面具有较好的性能，可灵活调节介质的流量和压力。

4.使用寿命长：插装阀的阀芯和阀座采用耐磨材料制成，具有较长的使用寿命。

5.适应性强：插装阀适用于各种介质，包括液体、气体和蒸汽等。

四、插装阀的应用插装阀广泛应用于以下领域：1.化工行业：插装阀可用于化工厂的生产过程中，如控制液体的流量、压力和温度等，保证工艺的稳定和工厂的安全运行。

2.石油行业：插装阀可用于石油加工过程中的介质流动控制，例如原油输送管道、油罐出口的控制等。

3.冶金行业：插装阀可用于冶炼过程中的流程控制，如高炉煤气排放控制、氧气流量调节等。

4.电力行业：插装阀可用于火电厂和核电厂的热水系统、蒸汽系统等介质的流动控制和调节。

插装阀的介绍与应用插装阀是一种常见的控制阀门，它通常被用于调节流体的流量和压力。

插装阀的设计结构简单，安装方便，具有较高的密封性和可靠性，因此在工业生产中得到了广泛的应用。

本文将对插装阀的基本原理、结构特点以及应用领域进行介绍。

一、插装阀的基本原理。

插装阀是一种通过调节阀芯位置来控制流体流量和压力的阀门。

其工作原理基于流体力学的基本原理，通过改变阀芯的位置，从而改变流体通过阀门的截面积，从而实现对流体流量和压力的调节。

插装阀的阀芯通常由阀芯杆和阀芯头组成，阀芯杆通过手柄或电动装置来控制阀芯的位置。

当阀芯向上移动时，阀门打开，流体可以通过阀门；当阀芯向下移动时，阀门关闭，流体无法通过阀门。

通过调节阀芯的位置，可以实现对流体流量和压力的精确控制。

二、插装阀的结构特点。

1. 简单结构，插装阀的结构相对简单，通常由阀体、阀芯、阀座、密封圈等基本部件组成。

这种简单的结构使得插装阀具有较高的可靠性和易维护性。

2. 安装方便，插装阀通常采用螺纹连接或法兰连接，安装和拆卸都比较方便。

这种特点使得插装阀在现场维护和更换时更加便利。

3. 良好的密封性，插装阀的阀座和阀芯之间采用金属对金属的密封结构，具有较好的密封性能，可以有效防止流体泄漏。

4. 高温高压性能，插装阀通常采用耐高温、耐腐蚀的材料制成，可以适应高温高压的工作环境，具有较好的耐用性。

5. 多种控制方式，插装阀可以通过手动、气动、电动等多种方式进行控制，可以满足不同工况下的控制要求。

三、插装阀的应用领域。

1. 化工行业，插装阀在化工生产中得到了广泛的应用，用于控制各种介质的流量和压力，如酸碱溶液、气体、液体等。

2. 石油化工行业，在炼油、天然气开采、输送等领域，插装阀被用于控制管道中的介质流动和压力，保证生产过程的安全和稳定。

3. 食品行业，在食品加工生产中，插装阀被用于控制各种液体、气体的流动，保证生产过程的卫生和安全。

4. 制药行业，在制药生产中，插装阀被用于控制各种药液的流动和压力，保证生产过程的精确和稳定。

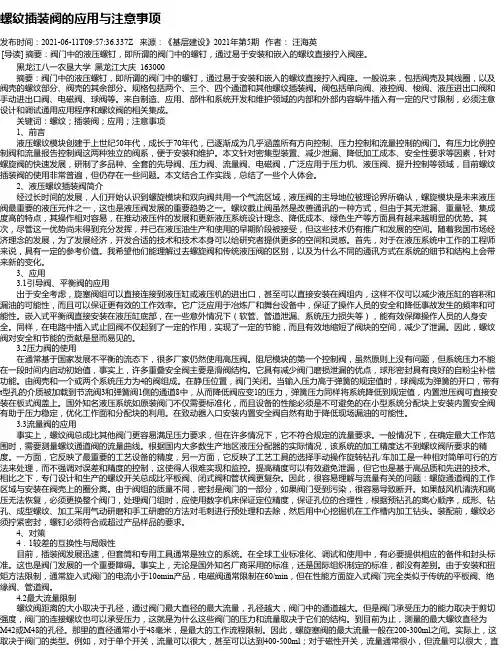

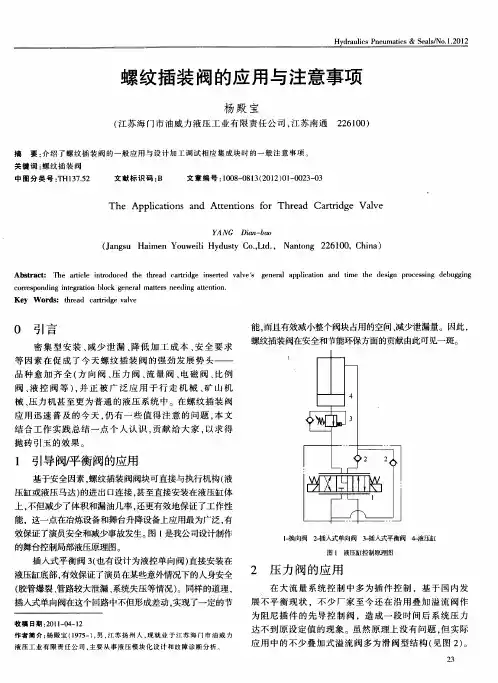

螺纹插装阀的应用与注意事项发布时间：2021-06-11T09:57:36.337Z 来源：《基层建设》2021年第5期作者：汪海英[导读] 摘要：阀门中的液压螺钉，即所谓的阀门中的螺钉，通过易于安装和嵌入的螺纹直接拧入阀座。

黑龙江八一农垦大学黑龙江大庆 163000摘要：阀门中的液压螺钉，即所谓的阀门中的螺钉，通过易于安装和嵌入的螺纹直接拧入阀座。

一般说来，包括阀壳及其线圈，以及阀壳的螺纹部分、阀壳的其余部分。

规格包括两个、三个、四个通道和其他螺纹插装阀。

阀包括单向阀、液控阀、梭阀、液压进出口阀和手动进出口阀、电磁阀、球阀等。

来自制造、应用、部件和系统开发和维护领域的内部和外部内容蜗牛插入有一定的尺寸限制，必须注意设计和调试通用应用程序和螺纹阀的相关集成。

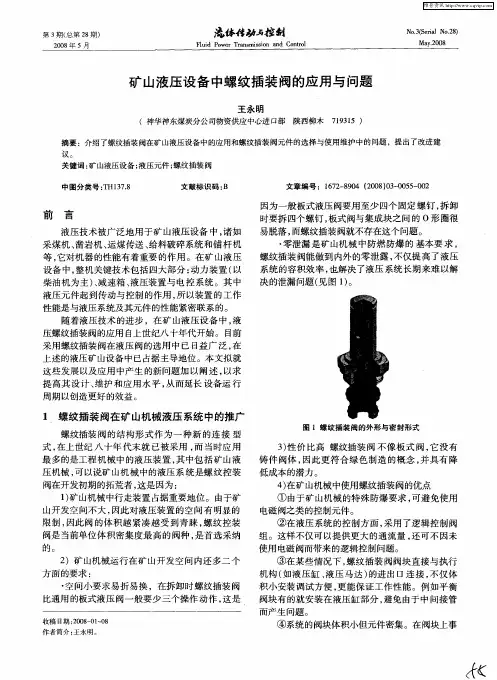

关键词：螺纹；插装阀；应用；注意事项1、前言液压螺纹模块创建于上世纪50年代，成长于70年代，已逐渐成为几乎涵盖所有方向控制、压力控制和流量控制的阀门。

有压力比例控制阀和流量报告控制阀这两种独立的阀系，便于安装和维护。

本文针对密集型装置、减少泄漏、降低加工成本、安全性要求等因素，针对螺旋阀的快速发展，研制了多品种、全套的先导阀、压力阀、流量阀、电磁阀，广泛应用于压力机、液压阀、提升控制等领域，目前螺纹插装阀的使用非常普遍，但仍存在一些问题。

本文结合工作实践，总结了一些个人体会。

2、液压螺纹插装阀简介经过长时间的发展，人们开始认识到螺旋模块和双向阀共用一个气流区域，液压阀的主导地位被理论界所确认，螺旋模块是未来液压阀最重要的液压元件之一，这也是液压阀发展的重要趋势之一。

螺纹截止阀虽然是改善通讯的一种方式，但由于其无泄漏、重量轻、集成度高的特点，其操作相对容易，在推动液压件的发展和更新液压系统设计理念、降低成本、绿色生产等方面具有越来越明显的优势。

其次，尽管这一优势尚未得到充分发挥，并已在液压油生产和使用的早期阶段被接受，但这些技术仍有推广和发展的空间。

第四章液压控制元件—插装阀文章目录[隐藏]∙第四章液压控制元件—插装阀∙ 4.5插装阀∙ 4.5.1插装阀的结构∙ 4.5.2插装阀的动作原理∙ 4.5.3插装阀用作方向控制阀∙ 4.5.4插装阀用作方向、流量控制阀∙ 4.5.5插装阀用作压力控制阀第四章液压控制元件—插装阀4.5插装阀液压插装阀是由插装式基本单元(以下简称插件体)和带有弓|导油路的阀盖所组成。

按回路目的，配不同的插件体及阀盖来进行方向、流量或压力的控制。

插装阀是安装在预先开好阀穴的油路板上(manifold blocks)而构成我们所需要的液压回路，如图4-54所示，因此可使液压系统小形化。

插装阀是七十年代初才出现的-种新型液压元件，为一多功能、标准化、通用化程度相当高的液压元件，适用于钢铁设备、塑胶成型机以及船舶等机械中。

插装阀的特点是:1)插装阀盖的配合，可具有方向、流量及压力控制功能。

2)件体为锥形阀结构，因而内部泄漏极少，不存在液压下紧现象，并没有如滑轴(spool)的重叠现象，反应性良好，可进行高速切换。

3)最适于压力损失小的高压大流量系统。

4)插装阀直接组装在油路板上，因而少了由于配管弓|起的外部泄漏、振动、噪音等事故，系统可靠性增加。

5)安装空间缩小，是液压系统小形化。

同时和以往方式相比，可降低液压系统的制造成本。

图4-54插装阀构成的液压回路外观图4-54插装阀构成的液压回路外观4.5.1插装阀的结构由插装阀所组装成的液压回路，通常含有下列基本元件:1.油路板图4-55插装阀油路板亦有人称为集成块，这是方块钢体-上挖有阀孔,用以承装插装阀，如图4-55所示。

图4-56油路板上主要阀孔和控制通道图4-56为常见油路板上主要阀孔和控制通道,X Y为控制压油油路，F为承装插件体的阀孔，A口B口是配合插件体的压油工作油路。

2.插件体插件体(cartnidges)主要由锥形阀(poppet)、弹簧套管(sleeve)及若干个密封垫圈所构成，如图4-55所示。

螺纹插装阀介绍之二螺纹插装阀介绍之二 平衡阀平衡阀张海平张海平摘要摘要：：本文概述了选用平衡阀时必须注意的特性，介绍了不同类型的制成螺纹插装形式的平衡阀,它们的性能和工作原理。

关键词关键词：：螺纹插装阀, 平衡阀0.概述概述平衡阀(Counterbalance Valve)，又称负载控制阀(Load Control Valve)，也有称运动控制阀(Motion Control Valve)，其实它的德文名称负载保持阀(Lasthaltensventil)，或下降刹车阀(Senkbremsventil)更贴近其关键功能，但考虑到国内习惯，本文中还是称平衡阀。

图0-1 负向负载的控制如所周知，液压对正向负载力大无穷，但对负向负载就相形见绌了。

开式回路中原则上只能采取节流的方法，被动地控制，如图0-1。

若负载力幅度多变而要求速度不变，在一定范围内可以采用二通流量阀或更复杂一些，带反馈的比例节流阀等。

但若负载力不仅幅度多变且有时会降到接近零甚至时负时正，如图0-2，则单靠普通被动节流的方法就不行了。

而这种情况在工程液压中很常见，这就是为什么平衡阀在工程液压中会十分广泛地被应用。

如液压升降工作台(图0-3)中，平衡阀被用于软启动、软停止、平稳运动，以保证可靠地停在每个希望的位置，即使管道破裂也不会下沉。

在履带式行走机械(图0-4)中使用两个平衡阀，用于避免在行进中出现不希望的前冲或后退。

在绞车(图0-5)中，一个平衡阀与一个液控方向阀结合，以保证在希望工作时，先松煞车再动作；在不希望工作时，可靠地停留在任意位置。

因为平衡阀消耗能量甚多，容易引起过热，通常不用于低压系统(<5 MPa)，也不用于闭环系统。

摆动负载图0-2摆动负载液压升降工作台 图0-4履带式行走机械履带式行走机械图0-3液压升降工作台绞车5 绞车图0-5绞车功能0.1功能平衡阀可以说是集三阀于一身，参见图0.1-1。

用平衡阀控制负向负载0.1--1用平衡阀控制负向负载图0.1一是作为单向阀(2→1)。

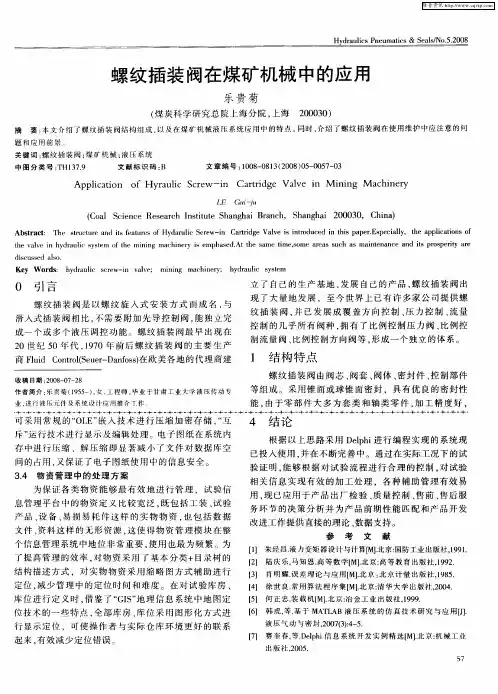

螺纹插装阀技术螺纹插装阀技术张海平2006-11目录目录前言1. 各类螺纹插装阀：构造，工作原理和性能2. 发展历史与现状3. 螺纹插装阀的应用4. 螺纹插装阀的局限性前言前言螺纹插装阀具有体积小、结构紧凑、应用灵活、使用方便、价格低等一系列优点，在欧美被广泛应用在农机、废物处理、起重机、拆卸设备、钻井、铲车、公路建设、消防车、林业机械、轮船、油井、矿井、扫路车、挖掘机、多用途车、金属切削、金属成型、机械手、铸造、成型、造纸、纺织、包装设备、动力单元、试验台等。

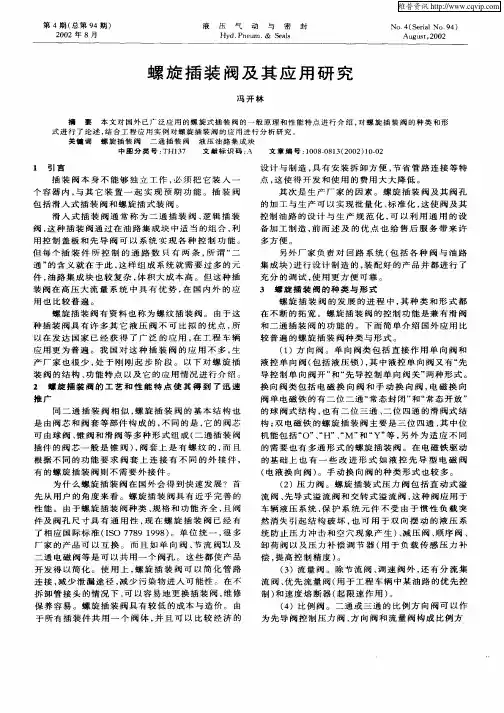

1. 各类螺纹插装阀：构造各类螺纹插装阀：构造，工作原理和性能，工作原理和性能，工作原理和性能插装阀(Cartridge Valve)从安装方式上可分为滑入式(Slip-in)和螺旋式(Screw-in)这两类。

滑入式即通常所称的二通插装阀或逻辑元件，它一般都还需要附加先导控制阀才能工作。

螺旋式即本文要述及的螺纹插装阀，它(装入安装孔后)一般都能独立完成一个或多个液压功能，如溢流阀、电磁方向阀、流量控制阀、平衡阀等。

以下摘取自一些国际市场上可见产品的使用说明书，供读者具体了解螺纹插装阀。

1.1单向阀单向阀Sterling 公司的D02B2：工作压力42MPa，最大流量80升/分，总长33.7mm，安装孔内部分长27.2mm。

1.2 溢流阀Sterling公司的A04R2M：工作压力0.5-35MPa，最大流量60升/分，总长123mm，安装孔内部分长46mm，直径22mm。

1.1.33电磁方向阀电磁方向阀::滑阀滑阀Hydraforce 公司的SV10-47C：工作压力21MPa，最大流量22升/分，总长188mm，孔内部分长62mm，直径22mm。

驱动线圈功率24W。

座阀座阀Sterling 公司的GS0408：工作压力35MPa，最大流量75升/分，总长94mm，孔内部分长33mm，直径22mm。

驱动线圈功率19W。

1.4 流量控制阀流量控制阀二通式：Hydraforce 公司的FR12-23，工作压力24MPa，最大流量77升/分，总长107mm，安装孔内部分长61mm，直径25mm。

螺纹插装阀原理
螺纹插装阀是一种常见的控制阀，其原理如下：
1. 工作原理
螺纹插装阀是由阀体、阀芯和泄压孔组成的，阀体上有进口孔和出口孔，阀芯为T形，可以控制流体的通断和方向。

当阀门处于关闭状态时，阀芯被压紧，压力从进口孔进入阀体，但被阻碍了，无法进入出口孔。

此时，泄压孔会将压力释放出去，使得压力逐渐降低。

当阀门处于开启状态时，阀芯被拉开，使得进口孔和出口孔连通，流体可以通过阀门流过去。

同时，泄压孔会关闭，使得压力不再释放。

2. 适用范围
螺纹插装阀适用于液压系统中的低压控制，最大工作压力一般不超过35MPa。

同时，该类型阀门结构简单、安装方便，密
封性好，寿命长。

3. 注意事项
在安装螺纹插装阀时，需要注意以下事项：
- 阀门的进口和出口孔应该与管道连通，防止漏水。

- 在调节阀门的开度时，应该遵循先慢后快的原则，逐步将阀门打开或关闭，以避免影响系统的稳定性。

- 阀门的密封圈应该定期检查、更换，保证阀门的密封性。

插装阀的用途插装阀是一种常见的流体控制设备，广泛应用于工业生产、建筑、自动化控制等领域。

它具有结构简单、操作方便、使用可靠等特点，适用于各种介质的控制和调节。

插装阀的主要用途有以下几个方面：1. 流量控制：插装阀可以通过控制介质的流通来实现对流量的调节。

它可以根据需要调整阀门的开度，从而控制介质通过管道的速度和流量。

在工业生产中，插装阀常用于调节液体和气体的流量，以满足不同工艺要求。

2. 压力控制：插装阀可通过调节阀门的开启度，改变系统内介质的流动阻力，从而实现对压力的调节。

通过合理调整插装阀的开度，可以保持系统内介质的稳定压力，防止压力波动对设备和管道造成损坏。

3. 温度控制：插装阀可通过控制介质的流量来实现对温度的调节。

在一些工艺中，为了保持系统内介质的温度恒定，可以通过调整插装阀的开度来控制冷却或加热介质的流量，从而调节系统的温度。

4. 流向控制：插装阀可以通过改变阀门的开闭状态，实现对介质的流向控制。

通过插装阀的安装位置和充分利用介质的流体特性，可以有效地控制介质的流向，防止逆流或混流现象的发生。

5. 自动化控制：插装阀可以与传感器、执行器、控制器等自动控制设备配合使用，实现自动化控制。

通过对插装阀的开闭、调节等操作，可以实现对系统的自动化控制，提高生产效率和质量。

6. 设备保护：插装阀在工业生产过程中，常用于控制流体介质的流通和封闭。

通过合理选择插装阀的类型和性能，可以保护设备和管道免受过流、过压、过温等因素的影响，延长设备的使用寿命。

7. 安全保护：插装阀在一些特殊应用场合中，还可以用于实现对系统的安全保护。

通过对插装阀的开闭和调节，可以及时控制系统的工作状态，避免事故的发生，确保人员和设备的安全。

总之，插装阀在工业控制和流体传输中起着重要的作用。

它可以实现对流量、压力、温度、流向等参数的控制，满足不同工艺要求，保护设备和管道，提高生产效率和质量，确保安全生产。

液压螺纹插装阀的缺点和不足概述说明1. 引言1.1 概述本篇文章旨在讨论液压螺纹插装阀的缺点和不足。

液压螺纹插装阀作为一种常用的液压控制元件，在工业生产中扮演着重要角色。

然而，尽管其在某些方面具有一定的优势，但也存在一些明显的缺点和问题，这些问题可能会对其性能和可靠性产生负面影响。

本文将对液压螺纹插装阀的几个主要缺点进行详细描述，并提出一些解决方案。

1.2 文章结构本篇文章将分为五个部分进行论述。

首先，在引言部分，我们将概述文章的主题和目的，并介绍液压螺纹插装阀在工业应用中的重要性。

接下来，在第二部分，我们将详细讨论液压螺纹插装阀的缺点和不足，其中包括缺乏灵活性、安装困难以及泄漏问题等方面。

在第三部分，我们将介绍其他与液压螺纹插装阀相关的问题，包括易损坏、维护成本高和受限于工作环境等方面的考虑。

接着，在第四部分，我们将提出一些解决方案，包括使用先进材料、设计优化以及应用新技术等方法来克服这些问题。

最后，在结论部分，我们将总结文章的主要观点，并指出未来研究的方向。

1.3 目的本文的目的是通过对液压螺纹插装阀的缺点和不足进行详细分析，帮助读者更好地了解该设备在实际应用中可能会面临的问题。

同时，我们也将尽可能提出一些解决方案，以期能对液压螺纹插装阀的性能改进和优化提供参考。

通过全面了解其缺点，并针对性地提出改进建议，我们可以为工业生产中使用液压螺纹插装阀带来更高效、可靠和经济的选择。

2. 液压螺纹插装阀的缺点和不足液压螺纹插装阀作为一种常用的液压元件，在许多工业应用中起着至关重要的作用。

然而，它们也存在一些缺点和不足之处。

本节将针对这些问题进行详细说明。

2.1 缺乏灵活性液压螺纹插装阀通常是根据具体应用需求预先制造的，其安装和拆卸过程相对复杂。

由于其结构和设计固定，很难根据现场需求进行灵活调整。

这限制了其在某些特殊应用中的使用。

2.2 安装困难由于液压螺纹插装阀需要与周围管道和其他元件连接，其安装过程相对繁琐并且容易出错。

液压插装阀孔sae标准概述说明以及解释1. 引言概述:液压插装阀孔是一种常用的连接元件，在液压系统中起着至关重要的作用。

SAE （美国汽车工程师学会）标准是行业内广泛采用的规范，对液压插装阀孔的设计、尺寸以及材料要求进行了详细说明和解释。

文章结构:本文将以"液压插装阀孔sae标准概述说明以及解释"为题，从以下几个方面进行论述：首先简要介绍SAE标准的背景和重要性，然后详细说明液压插装阀孔的定义和在液压系统中的作用。

接下来，深入解析SAE J518系列标准，并探讨插装阀到液压管路的连接方式和尺寸要求，以及阀孔表面粗糙度和材质要求。

最后，对液压插装阀孔相关参数进行解释，包括阀座直径和安装宽度、螺纹类型和尺寸、以及阀板阻塞面积和流量特性等。

目的:通过本文的撰写，旨在全面介绍和解释液压插装阀孔的SAE标准，使读者对该标准有一个清晰的认识和了解。

同时，通过对液压插装阀孔相关参数的解释，帮助读者更好地理解和应用这些标准要求。

最终达到促进液压领域相关技术研究发展的目标。

2. 液压插装阀孔sae标准概述2.1 SAE标准简介SAE是国际汽车工程师学会（Society of Automotive Engineers）的缩写，该组织负责制定和发布汽车工程领域的标准。

液压插装阀孔sae标准是为了规范液压系统中插装阀孔的设计、尺寸和性能而制定的。

2.2 液压插装阀孔的定义液压插装阀孔是指液压系统中用于安装插装阀的孔或通道。

这些阀可用于控制流体的流动方向、压力和流量等参数。

插装阀孔通常位于液压管路中，具有固定的直径和深度尺寸。

2.3 插装阀孔在液压系统中的作用液压插装阀孔在液压系统中起到重要作用。

它们允许通过管路安装各种类型的插装阀，使得对流体流动进行精确控制成为可能。

通过合理配置和安装插装阀，可以实现对液压系统各部分进行连接、转换、调节和保护等功能。

总之，液压插装阀孔sae标准概述了SAE组织制定的液压插装阀孔的设计、尺寸和性能要求。
