proe弹簧(扭簧,拉簧)建模

实例44 用程序控制的弹簧摘自：《Pro/ENGINEER Wildfire 实用设计百例》作者：CAD 教育网周四新CAD 教育网 版权作品，禁止转载！本例建立如图44-1 所示的弹簧模型，要求当压缩角为45° 时弹簧挠性变形量为1mm ， 当压缩角为75°时弹簧挠性变形量为6mm ，压缩角与挠性变形量为线性关系，弹簧圈数为20。

图44-1步骤1 建立新文件（1） 单击工具栏中的新建文件按钮， 在弹出的〖新建〗对话框中选择“零件”类型，并选中“使用缺省模板”选项，在〖名称〗栏输入新建文件名“exe44”。

（2） 单击〖新建〗对话框中的【确定】按钮，进入零件设计工作界面。

步骤2 建立压缩角与变形量之间的图形函数（1） 单击菜单【插入】→【模型基准】→【图形】命令。

（2） 在消息输入文本框中，输入名称“DEFORM ↵”，系统进入草绘工作环境。

摘自：《Pro/ENGINEER Wildfire实用设计百例》作者：CAD教育网 周四新CAD 教育网：免费提供最新最全的CAD学习资源。

网址：/ CAD 教育网：免费提供最新最全的CAD学习资源。

网址：/（3） 使用创建一参照坐标系， 然后绘制两条相互垂直的中心线和一条线段，并标注所示。

尺寸，如图44-2（4） 单击草绘工具栏中的，完成图形函数的建立。

步骤3 建立弹簧外形线与螺旋旋转角之间的图形函数（1） 单击菜单【插入】→【模型基准】→【图形】命令。

（2） 在消息输入文本框中，输入名称“SPRING↵”， 系统进入草绘工作环境。

（3） 使用创建一参照坐标系， 绘制两条相互垂直的中心线， 使用样条线工具绘制图形曲线（注：x轴方向相当于把弹簧外形线分为2500 个单位，y 轴方向相当于弹簧的总旋转角度360°×20=7200 °），如图44-3所示。

（4） 单击草绘工具栏中的，完成图形函数的建立。

步骤4 绘制弹簧的轮廓曲线（1） 单击特征工具栏中的，打开〖草绘的基准曲线〗对话框。

proe弹簧(扭簧-拉簧)建模Proe创建带钩子拉伸弹簧教程:方法：1.首先画出螺旋曲线。

点击【插入】-【模型基准】-【曲线】，选择【从方程】-【点击坐标系】-【笛卡尔】，在文本框中输入以下方程：x=15*cos(t*(15*360))y=15*sin(t*(15*360))z=70*t保存后，点击关闭文本框。

点击【确定】会出现如下的螺旋曲线。

2.点击【插入】-【扫描混合】，选择螺旋曲线作为轨迹。

选择【截面】-点击【截面位置】-选择螺旋线的一端。

如图。

点击那个正方形图标使创建的模型是一个实体。

点击【草绘】，进入草绘环境，绘制簧丝的剖面。

3.绘制完点击勾号。

再绘制另一端。

点击【插入】，选择螺旋线的另一端，再点击草绘绘制另一端。

点击勾号。

4.创建钩子。

通过两次旋转创建。

1）点击【旋转】，创建第一段钩子。

2）创建第二段钩子。

点击【旋转】完成。

5.创建另一端的钩子。

1）将开始创建的第一段钩子镜像到另一端。

2）钩子的第二段不能使用镜像。

我们可以使用【特征操作】中的【复制】。

点击【编辑】-【特征操作】-【复制】，旋转【镜像】-【选取】-【独立】（注意：若直接使用普通的镜像，得到的特征不是独立的，在后面无法修改）选择钩子的第二段。

什么鬼？没事，可以修改方向。

6.完成。

proe扭转弹簧建模教程:制作一个扭转异形弹簧，两臂成90°只需两步完成，下面给大家分享下具体的方法：第1步：创建螺旋曲线，采用方程式，圆柱坐标系类型，方程式如下：r=2theta=5.25*t*360z=2*t5.25表示5 1/4圈，1/4就能控制两臂为90°方程式后的螺旋曲线效果如下图第2步：可变截面扫描选上述螺旋线为扫描轨迹，两端分别延伸5，如图进入草绘扫描截面，如图最终效果如图。

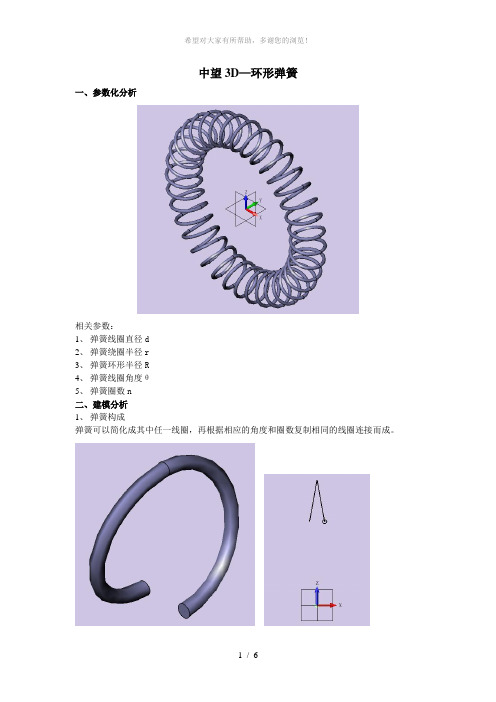

中望3D—环形弹簧
一、参数化分析
相关参数：
1、弹簧线圈直径d
2、弹簧绕圈半径r
3、弹簧环形半径R
4、弹簧线圈角度θ
5、弹簧圈数n
二、建模分析
1、弹簧构成
弹簧可以简化成其中任一线圈，再根据相应的角度和圈数复制相同的线圈连接而成。

2、尺寸分析
取2r = 20
θ/2 = 10°
d = 2 n = 36 则48623579.3)2/cos()2()2(2)2()2(22=⋅⋅⋅-+=θr r r r c
30384546.0)4/sin(=⋅=θc g 47296355.3)2/sin(2=⋅=θr e
696155.39)4/tan(/==θe f
392309.49=+-=r g f R
三、建模过程
1、创建半圆弧（线框-圆弧）
2、以XZ平面为对称面镜像出两外一段半圆弧（编辑-镜像）
3、移动圆弧（编辑-移动实体-绕方向旋转）
4、用相同的方法移动另一段圆弧，此时要注意角度应选择为—10°，就可以得到以下效果
5、对步骤4所得到曲线进行杆状扫略，创建出环体
6、对步骤5所扫略出的环体进行阵列（工具-阵列-圆形）
7、对阵列出来的所有实体组合成一个模型（造型-组合模型）
8、完成效果
（注：可编辑下载，若有不当之处，请指正，谢谢!）。

八种弹簧--->制作过程. By Aristocrat 侠客无踪cboye圆柱形弹簧BY 侠客无踪1．一个命令，插入＝》螺旋扫描＝》伸出项，然后如图选项，点确定。

3，增加节点（选择草绘时的断点）并输入螺距-----------------------------------------------------------------------------完喇叭口的弹簧其实和前一个圆柱弹簧一样的做法，只是在画轨迹线的时候给一个角度。

其他步骤都一样的如下图。

三弯曲弹簧(两种做法)第一种By cboye1. 插入＝》螺旋扫描＝》伸出项(常数形式)第二步第三步最后成形.------------------------------------------------------------------------------------------------------------------------完第二种作法By aristocrat 1.先作一基准曲线如下图：2. 作垂直基准面TOP的变剖扫描 ，剖面加关系如下3. 完成后选曲面边扫描.--------------------------------完--------------------------------------------------1．圆柱坐标系r=40theta = t* 1470 z= t*28第二步第三步---------------------------------完----------------------------------------------------By cboye第一步: 做两个如下的曲面.)第二步:用曲面剪切曲面！ (/求交线)第三步.先做两端曲线。

最后过曲线做sweep.完成--------------------------------------------完----------------------------------------- By 侠客无踪可变扫描画一个曲面做完这一个。

proe创建拉簧的方法以Pro/E创建拉簧的方法引言：拉簧是一种常见的弹性元件，广泛应用于机械、汽车、航空航天等领域。

在Pro/E软件中，我们可以通过一系列的步骤来创建一个拉簧模型。

本文将详细介绍如何使用Pro/E软件创建拉簧的方法。

步骤一：创建拉簧轮廓在Pro/E软件中，我们可以使用草图工具创建拉簧的截面轮廓。

首先，选择创建草图的平面，比如选择前视图平面。

然后，使用直线、圆弧等工具按照拉簧的截面形状绘制轮廓。

可以根据实际需求来确定拉簧的截面形状，比如圆形、方形、椭圆形等。

绘制好轮廓后，确认并退出草图模式。

步骤二：创建拉簧螺旋线在Pro/E软件中，我们可以使用螺旋线工具创建拉簧的螺旋线。

选择螺旋线工具后，需要指定螺旋线的参数，比如起点、半径、高度等。

根据实际需求设定好参数后，我们可以在草图平面上创建拉簧的螺旋线。

创建好螺旋线后，确认并退出螺旋线模式。

步骤三：拉伸拉簧截面在Pro/E软件中，我们可以使用拉伸工具将拉簧的截面沿着螺旋线方向拉伸，从而形成拉簧的结构。

选择拉伸工具后，需要选择拉簧截面和螺旋线作为拉伸的路径。

在拉伸过程中，可以设定拉伸的距离或者拉伸到指定的位置。

拉伸完成后，确认并退出拉伸模式。

步骤四：修剪拉簧两端在Pro/E软件中，我们可以使用修剪工具将拉簧两端修剪成所需的形状。

选择修剪工具后，需要选择拉簧的两端，并设定修剪的方式。

可以根据实际需求修剪拉簧的两端，比如圆形、方形等。

修剪完成后，确认并退出修剪模式。

步骤五：创建拉簧的辅助几何在Pro/E软件中，我们可以使用辅助几何工具来创建拉簧的辅助几何。

辅助几何可以帮助我们更好地控制拉簧模型的形状和尺寸。

比如，我们可以创建一个辅助平面，并在该平面上创建辅助几何来控制拉簧的直径、螺距等参数。

创建好辅助几何后，确认并退出辅助几何模式。

步骤六：创建拉簧的材料属性在Pro/E软件中，我们可以为拉簧模型定义材料属性。

选择材料属性工具后，需要选择拉簧模型，并设定拉簧的材料属性，比如弹性模量、泊松比等。

在PROE中绘制弹簧的方法[最新] 在PROE中绘制弹簧的方法(本方法以PROE WILDFIRE 4.0为操作平台)1.点击文件下的新建菜单,创建一个新文件,在下面对话话中输入文件名SPRING. 取消掉缺省模块前的小勾.
2.按确定
3.在弹出的对话中选择如图所法的选项,再点确定.
4.点选插入菜单下的螺旋扫描下的伸出项(如下图所示)
5.在弹出的菜单中根据需要选择相的选项(默认的为常用的,如下图所示) 点完成可
6. 在弹出的菜单后,点选零件要放置的平面,再下图所示选取相应的选项
7.进入草绘窗口
8.先绘制旋转中心线,再绘制一条螺旋轨迹线(如下图所示)
9.点选下面的那个勾完成螺旋轨迹的绘制
10 在弹出的对话框中输入螺距的数值,后点勾,进入草绘窗口
11.绘制,弹簧的截面,后点侧面的勾.完成草绘.
12.点预览,得如下图所示所绘制的弹簧
此资料为本人画展图时的记录,供新学的同行时行参照, 多一份交流,多一份收获!。

PROE圆柱螺旋弹簧建模步骤
例子：自由长度392.5mm，弹簧丝直径45 mm，平均直径190mm，节距65mm，有效圈数5，旋向为右旋。

1、插入->螺旋扫描->伸出项，然后如图选项，点选“可变的”、“穿过轴”和“右手定则”，点击“完成”。

2、设置好草绘平面之后，进入草绘平面画六个点的轨迹线。

输入平均直径的一半即95mm，另外因为弹簧自由长度为392.5mm，所以总高度设为400mm，这个数值决定最后两端磨平的端面，其他数字可取任意值。

3、输入轨迹起始和末端节距值，由于弹簧两端最后是并紧，所以这两个值为弹簧丝直径值。

4、添加点，选择草绘时的断点，并输入节距。

5、进入截面草绘平面画一个与弹簧丝直径值45mm大小的圆后，sweep完成。

6、用拉伸切削来制作磨平端，一边的高度为弹簧自由长度392.5mm的一半，即196.25mm。

Proe弹簧长度计算方法
下面以一扭转弹簧为例：
1,拉伸曲面，根据曲面大小确定弹簧外径大小
2，在曲面上螺旋扫描，截面为一直线。

扫描结果
3，拉伸曲面（如图黄色的）
4，曲面合并、倒R
5，延伸第一步的拉伸曲面
6，螺旋曲面与第一步的拉伸曲面相交，并隐藏曲面
7，得出弹簧骨架，并计算骨架长度，即为钢丝的长度。

8，最后用扫描工具，绘制弹簧截面，做出弹簧。

这种弹簧会计算了，我想普通弹簧就不在话下了。

这种方法有个缺点就是不能使用扰性功能。

欢迎各位朋友相互学习交流。

Proe画弹簧
——扭转弹簧运动仿真做法教程
作者：无维网z凯z
proe机构仿真里面有压簧或者叫拉簧的直接工具，
对扭转弹簧好像是没有直接合适的工具，但是要想在运动仿真中作出效果，还是可以用一些其他办法的，先声明我的做法仅供参考，
不算是正确的做法，但是效果大概可以做出。

拿滑盖手机，机构为例。

然后到装配中，进行装配
1蓝色基板直接缺省装配。

2绿色的滑动板选择机构中的平面约束。

3定义另一半弹簧的机构约束要用到两个销钉连接，方法同上，
注意添加第二个销钉连接点新设置就出来了，然后右侧弹簧也是同样的方法。

4装配好以后，转到应用程序，机构模块下
在模设置的时候是根据时间来定义的，
因为准备让滑块移动25mm而持续时间选择默认的10s，
所以这里的A就是2.5。

然后就是新建两根弹簧了，弹簧的具体属性按弹簧的具体参数来输入。

运行就可以动了，再类型中也可以选择位置，
选择动态是为了分析测量的时候，可以看到弹簧与时间的变化。

proe弹簧模型，请访问无维网下载！。
