截交线与相贯线理解练习知识题

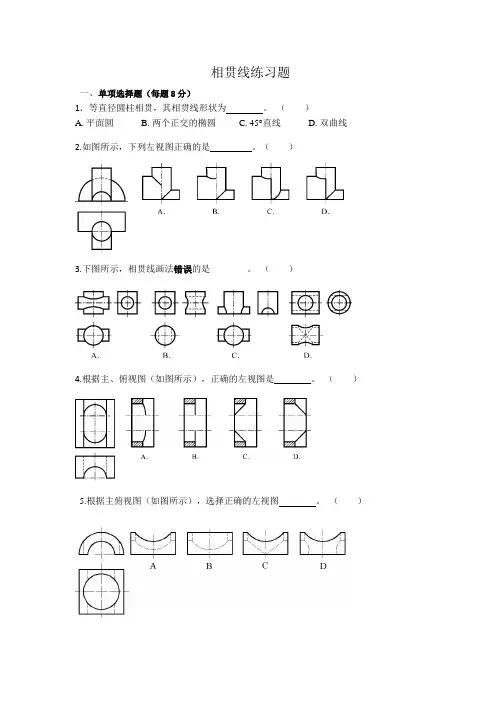

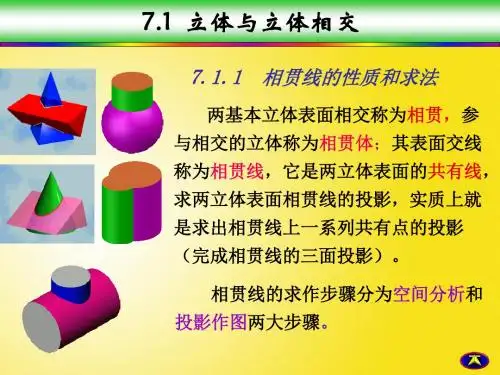

相贯线练习题
一、单项选择题（每题8分）
1．等直径圆柱相贯，其相贯线形状为。

（）
A.平面圆
B.两个正交的椭圆
C.45°直线
D.双曲线
2.如图所示，下列左视图正确的是。

（）
3.下图所示，相贯线画法错误的是________。

（）
4.根据主、俯视图（如图所示），正确的左视图是。

（）
5.根据主俯视图（如图所示），选择正确的左视图。

（）
二、是非选择题（每题10分）
6.立体被平面截切所产生的表面交线称为相贯线，两立体相交所产生的表面交线称为截交线。

（）
7.立体表面交线的基本性质是封闭性和共有性。

（）
8.影响相贯线变化的因素有相交立体的大小变化、相交立体的相对位置变化和相交立体的表面形状变化。

（）
三、作图、分析、计算题
9.补画图中的缺线。

（10分）
10补画图中的缺线。

（20分）。

截交线与相贯线习题第五节截交线与相贯线截交线和相贯线是⽴体表⾯常见的两种表⾯交线，⽴体被平⾯截切，表⾯就会产⽣截交线，两⽴体相交，表⾯就产⽣相贯线，⼆者有共同点，也有不同点。

⼀、截交线的特性及画法【考纲要求】1、掌握特殊位置平⾯截断棱柱和棱锥的截交线画法；2、掌握特殊位置平⾯截断圆柱、圆锥、圆球的截交线画法；3、掌握简单的同轴回转体的截交线画法；【要点精讲】（⼀）截交线的定义：由平⾯截断基本体所形成的表⾯交线称为截交线。

（⼆）截交线的特性：1、任何基本体的截交线都是⼀个封闭的平⾯图形（平⾯体是平⾯多边形，曲⾯体是平⾯曲线或由平⾯曲线与直线共同组成的图形）；2、截交线是截平⾯与基本体表⾯的共有线，截交线上的每⼀点都是截平⾯与基本体表⾯的共有点（共有点的集合）。

（三）求截交线的⽅法：①积聚性求点法；②辅助（素）线法；③辅助平⾯法。

（四）求截交线的步骤：1、确定被截断的基本体的⼏何形状；2、判断截平⾯的截断基本体的位置（回转体判别截平⾯与轴线的相对位置3、想象截交线的空间形状；4、分析截平⾯与投影⾯的相对位置，弄清截交线的投影特性；5、判别截交线的可见性，确定求截交线的⽅法；6、将求得的各点连接，画出其三⾯投影。

（五）平⾯体的特殊截交线及画法：1、特性：平⾯体的截交线都是由直线所组成的封闭的平⾯多边形。

多边形的各个顶点是棱线与截平⾯的交点，多边形的每⼀条边是棱⾯与截平⾯的交线。

2、画法：求平⾯体截交线的⽅法主要是⽤积聚性求点法和辅助线法。

画平⾯体的截交线就是求出截平⾯与平⾯体上各被截棱线的交点（即平⾯多边形的各个顶点），然后依次连接即得截交线。

根据截交线是截平⾯与基本体表⾯的共有线，截交线上的点也是截平⾯与基本体表⾯的共有点，我们所要求掌握的是特殊位置平⾯截切平⾯⽴体的截交线，我们可以利⽤积聚性求点法或辅助平⾯法，求出截平⾯与平⾯⽴体的各棱线的交点，然后依次连接，也就求出了截交线。

例如图5-1 所⽰，先根据截交线具有积聚性投影的正⾯投影和具有收缩性的⽔平投影确定出截平⾯与六棱柱棱线的六个交点（截交线平⾯多边形的六个顶点），再利⽤积聚性求点法求出其侧⾯投影。

1、组合体的形状多种多样，千差万别。

就其组合体形式而言可分为、和三种类型。

2、组合体相邻的表面可能形成、和三种关系。

3、当截平面与圆柱的轴线倾斜时，截交线为。

[0302C]28、因截平面为正平面，与轴线平行，故与圆锥的截交线为。

4、平面在任何位置截切圆球的截交线都是。

一、根据轴测图，画三视图
二、补画三视图中缺少的线
三、补画第三视图
截交线、相贯线练习题（二）（先画截交线部分）画出图示物体的俯视图补画组合回转体的投影
画出被截切回转体的第三视图根据主视图和左视图，画出俯视图画出图示物体的主视图求作立体的H面投影

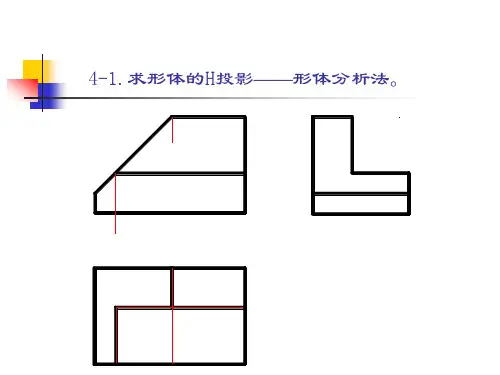

补画立体的水平投影分析曲面立体的截交线，补全曲面立体的三面投影
作以下立体的相贯线
画出两圆柱面的相贯线。

（不能用圆弧来替代，要求
保留辅助线）
画出圆柱面的内外相贯线补画半球切割后的投影
画出图示物体的俯视图补画下面物体的投影。
