(6)截交线和相贯线习题课

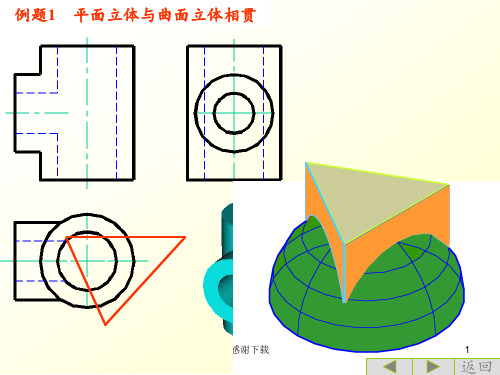

截交线与相贯线习题第五节截交线与相贯线截交线和相贯线是⽴体表⾯常见的两种表⾯交线，⽴体被平⾯截切，表⾯就会产⽣截交线，两⽴体相交，表⾯就产⽣相贯线，⼆者有共同点，也有不同点。

⼀、截交线的特性及画法【考纲要求】1、掌握特殊位置平⾯截断棱柱和棱锥的截交线画法；2、掌握特殊位置平⾯截断圆柱、圆锥、圆球的截交线画法；3、掌握简单的同轴回转体的截交线画法；【要点精讲】（⼀）截交线的定义：由平⾯截断基本体所形成的表⾯交线称为截交线。

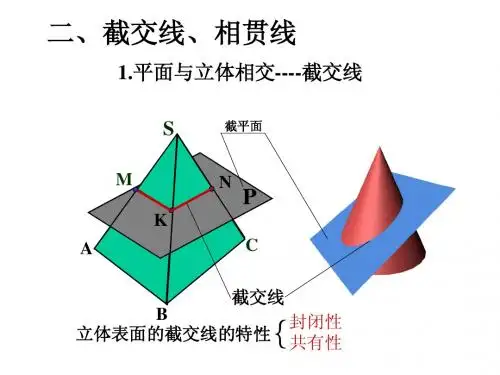

（⼆）截交线的特性：1、任何基本体的截交线都是⼀个封闭的平⾯图形（平⾯体是平⾯多边形，曲⾯体是平⾯曲线或由平⾯曲线与直线共同组成的图形）；2、截交线是截平⾯与基本体表⾯的共有线，截交线上的每⼀点都是截平⾯与基本体表⾯的共有点（共有点的集合）。

（三）求截交线的⽅法：①积聚性求点法；②辅助（素）线法；③辅助平⾯法。

（四）求截交线的步骤：1、确定被截断的基本体的⼏何形状；2、判断截平⾯的截断基本体的位置（回转体判别截平⾯与轴线的相对位置3、想象截交线的空间形状；4、分析截平⾯与投影⾯的相对位置，弄清截交线的投影特性；5、判别截交线的可见性，确定求截交线的⽅法；6、将求得的各点连接，画出其三⾯投影。

（五）平⾯体的特殊截交线及画法：1、特性：平⾯体的截交线都是由直线所组成的封闭的平⾯多边形。

多边形的各个顶点是棱线与截平⾯的交点，多边形的每⼀条边是棱⾯与截平⾯的交线。

2、画法：求平⾯体截交线的⽅法主要是⽤积聚性求点法和辅助线法。

画平⾯体的截交线就是求出截平⾯与平⾯体上各被截棱线的交点（即平⾯多边形的各个顶点），然后依次连接即得截交线。

根据截交线是截平⾯与基本体表⾯的共有线，截交线上的点也是截平⾯与基本体表⾯的共有点，我们所要求掌握的是特殊位置平⾯截切平⾯⽴体的截交线，我们可以利⽤积聚性求点法或辅助平⾯法，求出截平⾯与平⾯⽴体的各棱线的交点，然后依次连接，也就求出了截交线。

例如图5-1 所⽰，先根据截交线具有积聚性投影的正⾯投影和具有收缩性的⽔平投影确定出截平⾯与六棱柱棱线的六个交点（截交线平⾯多边形的六个顶点），再利⽤积聚性求点法求出其侧⾯投影。

机械制图教课设计模块四截交线与相贯线项目一绘制截交线的投影课题任务 1 绘制斜割圆柱体上的截交线投影仪、多媒体课件、模型、黑板用三教具讲课时数1角板和圆规（1）认识圆柱截交线的种类；知识目标（2）掌握圆柱截交线的画法。

教课目的能力目标培育绘制圆柱截交线的能力。

感情目标培育学生对剖析问题，解决问题的能力。

教课要点圆柱截交线的画法。

教课难点圆柱截交线的画法。

（1）复习圆柱表面上点的投影特征。

教课建议（2）注意培育学生剖析已知条件的习惯和能力。

机械制图教课设计教课内容【任务引入】依据平面斜割圆柱体的立体图和主、俯视图，绘制其左视图。

【知识链接】依据截割平面与圆柱面轴线的相对地点不一样，圆柱截交线有三种状况。

一、截平面平行于圆柱轴线截交线为两相互平行的素线。

二、截平面垂直于圆柱轴线截交线为直径等于圆柱直径的圆。

三、截平面倾斜于圆柱轴线截交线为椭圆。

【任求实行】〖STEP1〗剖析已知条件平面斜割圆柱体时，截交椭圆上有四个特别点。

在截交线或相贯线上的最高、最低、最前、最后、最左、最右点及展转体最外素线上的点称为特别点。

圆柱截交椭圆是圆柱面和截割平面的共有线。

教课方法教师：多媒体演示三种圆柱截交线。

学生：剖析截交线的空间形状和三面投影。

教师：指引学生在立体图上找到特别地点点。

教师：解说特别地点点的观点。

教师：率领学生剖析截交线的空间形状及投影特征。

教课内容教课方法〖STEP2〗绘制左视图1．绘制斜割前圆柱的左视图2．找出椭圆四个特别地点点的正面投影和教师：板图演示作图步骤。

水平投影，求作其侧面投影3．在俯视图适合地点找四个一般点的水平学生：跟从老师绘图。

投影，按投影规律求出其正面投影，再求出其侧面投影4．圆滑连结各点的侧面投影5．擦除被切割部分的轮廓线，描深可见轮廓线，绘制椭圆的中心线课题任务 2绘制接头的主视图投影仪、多媒体课件、模型、黑板用三1讲课时数教具角板和圆规平行于（或垂直于）圆柱轴线的平面截割圆柱体的作图知识目标方法。
