第四代篦冷机基本介绍说明书[1]

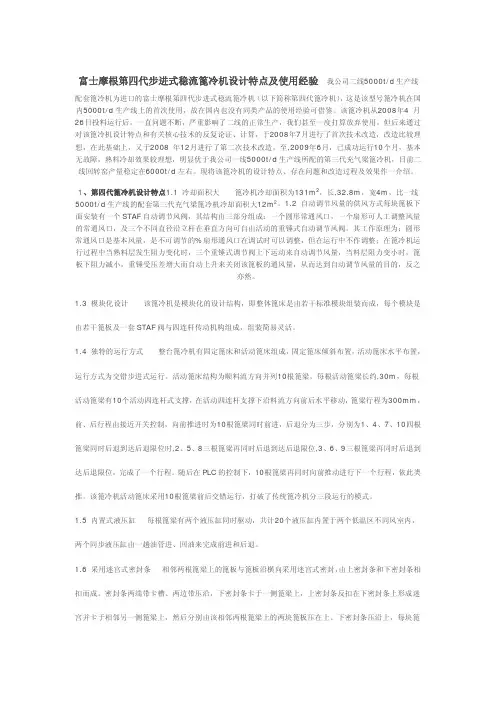

富士摩根第四代步进式稳流篦冷机设计特点及使用经验我公司二线5000t/d生产线配套篦冷机为进口的富士摩根第四代步进式稳流篦冷机（以下简称第四代篦冷机），这是该型号篦冷机在国内5000t/d生产线上的首次使用，故在国内也没有同类产品的使用经验可借鉴。

该篦冷机从2008年4月26日投料运行后，一直问题不断，严重影响了二线的正常生产，我们甚至一度打算放弃使用。

但后来通过对该篦冷机设计特点和有关核心技术的反复论证、计算，于2008年7月进行了首次技术改造，改造比较理想，在此基础上，又于2008年12月进行了第二次技术改造，至,2009年6月，已成功运行10个月，基本无故障，熟料冷却效果较理想，明显优于我公司一线5000t/d生产线所配的第三代充气梁篦冷机，目前二线回转窑产量稳定在6000t/d左右。

现将该篦冷机的设计特点、存在问题和改造过程及效果作一介绍。

1、第四代篦冷机设计特点1.1冷却面积大篦冷机冷却面积为131m2，长,32.8m，宽4m，比一线5000t/d生产线的配套第三代充气梁篦冷机冷却面积大12m2。

1.2自动调节风量的供风方式每块篦板下面安装有一个STAF自动调节风阀，其结构由三部分组成：一个圆形常通风口，一个扇形可人工调整风量的常通风口，及三个不同直径沿立杆在垂直方向可自由活动的重锤式自动调节风阀。

其工作原理为：圆形常通风口是基本风量，是不可调节的%扇形通风口在调试时可以调整，但在运行中不作调整；在篦冷机运行过程中当熟料层发生阻力变化时，三个重锤式调节阀上下运动来自动调节风量，当料层阻力变小时，篦板下阻力减小，重锤受压差增大而自动上升来关闭该篦板的通风量，从而达到自动调节风量的目的，反之亦然。

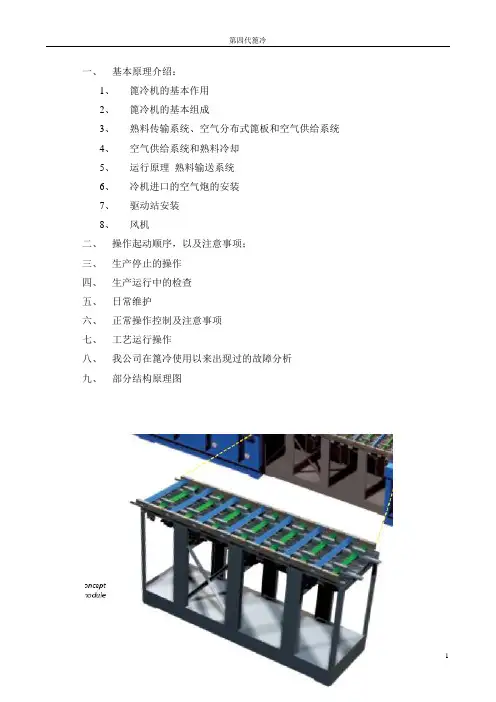

1.3模块化设计该篦冷机是模块化的设计结构，即整体篦床是由若干标准模块组装而成，每个模块是由若干篦板及一套STAF阀与四连杆传动机构组成，组装简易灵活。

1.4独特的运行方式整台篦冷机有固定篦床和活动篦床组成，固定篦床倾斜布置，活动篦床水平布置，运行方式为交错步进式运行。

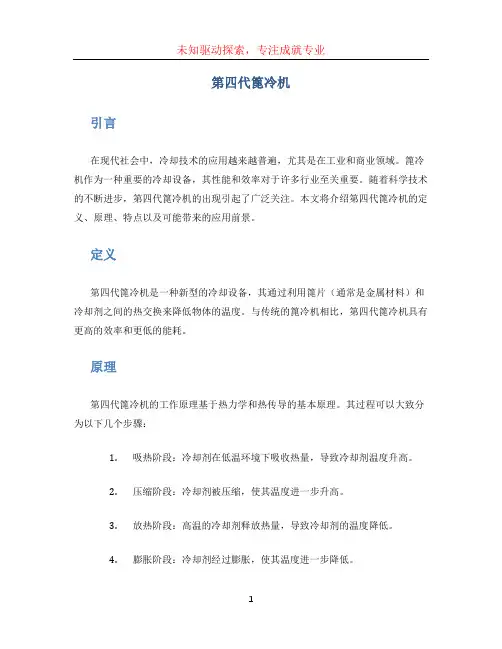

第四代篦冷机引言在现代社会中，冷却技术的应用越来越普遍，尤其是在工业和商业领域。

篦冷机作为一种重要的冷却设备，其性能和效率对于许多行业至关重要。

随着科学技术的不断进步，第四代篦冷机的出现引起了广泛关注。

本文将介绍第四代篦冷机的定义、原理、特点以及可能带来的应用前景。

定义第四代篦冷机是一种新型的冷却设备，其通过利用篦片（通常是金属材料）和冷却剂之间的热交换来降低物体的温度。

与传统的篦冷机相比，第四代篦冷机具有更高的效率和更低的能耗。

原理第四代篦冷机的工作原理基于热力学和热传导的基本原理。

其过程可以大致分为以下几个步骤：1.吸热阶段：冷却剂在低温环境下吸收热量，导致冷却剂温度升高。

2.压缩阶段：冷却剂被压缩，使其温度进一步升高。

3.放热阶段：高温的冷却剂释放热量，导致冷却剂的温度降低。

4.膨胀阶段：冷却剂经过膨胀，使其温度进一步降低。

通过以上循环过程，第四代篦冷机能够不断降低被冷却物体的温度。

特点第四代篦冷机相较于传统篦冷机具有以下几个特点：1.高效率：第四代篦冷机利用了更先进的技术和材料，使得能量的转化效率更高，能够更有效地降低物体的温度。

2.低能耗：相比于传统篦冷机，第四代篦冷机在相同冷却效果下能耗更低，从而节省能源。

3.可调节性：第四代篦冷机的参数可以根据需要进行调节，根据不同的工况和环境要求来优化冷却效果。

4.可靠性：第四代篦冷机采用了更可靠的材料和结构设计，使得其更耐用且寿命更长。

5.环保友好：第四代篦冷机在设计和生产过程中注重环保，减少对环境的污染和资源的浪费。

应用前景由于第四代篦冷机具有以上所述的特点，它在许多领域都有广泛的应用前景。

以下是一些可能的应用领域：1.工业制冷：第四代篦冷机可用于工业领域的冷却设备，如制冷机、冷水机组等。

其高效率和低能耗的特点使得工业生产更加经济高效。

2.商业制冷：篦冷机被广泛应用于商业建筑、超市和电子设备等领域。

第四代篦冷机的特点使得商业冷藏设备更加高效可靠且节能。

百度文库- 让每个人平等地提升自我四代篦冷机液压系统说明书FOURTH GENERATION COOLER HYDRAULIC STATION河南泰隆3200T/d天津菲斯特机械设备有限公司二〇二〇年七月目录2.2...．冷却水质要求...............................................................................................3页．温度控制......................................................................................................3页2.3...油箱清洗..................................................5页3...………………………………………………….7页六、相关图纸……………………………………………………………….7页一、前言本液压系统为第四代篦冷机专用驱动单元，配置均为国际名牌产品。

如哈威、派克等部件。

经多年使用证明，具有系统运转平稳，性能可靠，功率消耗低，使用维修方便等特点。

再加上集成化的电气程序控制系统，使该液压站成为第四代篦冷机动力单元的最佳组合。

二、液压系统介绍．主要技术参数工作介质抗磨液压油VG46/40℃介质清洁度NSA 8级系统额定压力 19MPA(恒压点)负载敏感变量泵 3台（2用1备连续工作制）最大流量 214L/min电机功率 75KW/380VAC/1480rpm油箱容积 4000L冷却水 200L/min、＜30℃、清洁深井水或自来水工作油温 35-55℃.工作原理主工作系统3200T篦冷机分为9列篦床，每一列篦床由一套比例调节阀供油，每一个模块控制两个油缸，液压缸带动模块运动。

采用多模块控制驱动系统，避免了因个别液压系统故障引起的的事故停车，在生产中可以关停个别液压系统，其它液压系统可以继续工作，保证设备长期连续生产的要求，液压系统还可以实现在线检修更换，使整机的运转率大幅度提高。

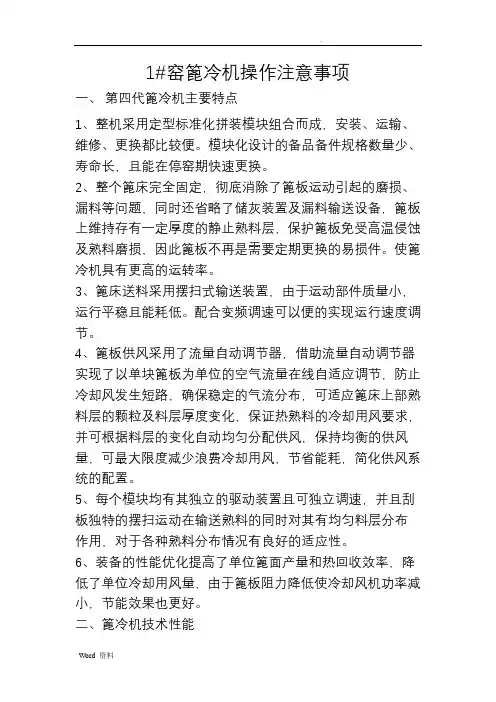

1#窑篦冷机操作注意事项一、第四代篦冷机主要特点1、整机采用定型标准化拼装模块组合而成，安装、运输、维修、更换都比较便。

模块化设计的备品备件规格数量少、寿命长，且能在停窑期快速更换。

2、整个篦床完全固定，彻底消除了篦板运动引起的磨损、漏料等问题，同时还省略了储灰装置及漏料输送设备，篦板上维持存有一定厚度的静止熟料层，保护篦板免受高温侵蚀及熟料磨损，因此篦板不再是需要定期更换的易损件。

使篦冷机具有更高的运转率。

3、篦床送料采用摆扫式输送装置，由于运动部件质量小，运行平稳且能耗低。

配合变频调速可以便的实现运行速度调节。

4、篦板供风采用了流量自动调节器，借助流量自动调节器实现了以单块篦板为单位的空气流量在线自适应调节，防止冷却风发生短路，确保稳定的气流分布，可适应篦床上部熟料层的颗粒及料层厚度变化，保证热熟料的冷却用风要求，并可根据料层的变化自动均匀分配供风，保持均衡的供风量，可最大限度减少浪费冷却用风，节省能耗，简化供风系统的配置。

5、每个模块均有其独立的驱动装置且可独立调速，并且刮板独特的摆扫运动在输送熟料的同时对其有均匀料层分布作用，对于各种熟料分布情况有良好的适应性。

6、装备的性能优化提高了单位篦面产量和热回收效率，降低了单位冷却用风量，由于篦板阻力降低使冷却风机功率减小，节能效果也更好。

二、篦冷机技术性能三、篦冷机操作控制参数四、操作注意事项：窑主操在篦冷机的操作中要特别重视保护机械设备、电气设备，防止各类工艺、机械、电气设备的发生，充分发挥4代篦冷机的优势，控制合理料层厚度，提高二、三次风温，降低系统能耗。

1、我公司篦冷机未装摄像头，生产初期窑主操要加强同窑中岗位和窑辅操联系，找出料层厚度和篦下室压力、油缸油压之间的对应关系。

料层增厚篦下室压力增大，油缸油压上升，风机电流下降，料层变薄篦下室压力降低，油缸油压降低，风机电流上升。

生产中窑主操要根据篦下压力、油缸油压、风机电流变换及时调整各室刮板速度，合理控制料层厚度。

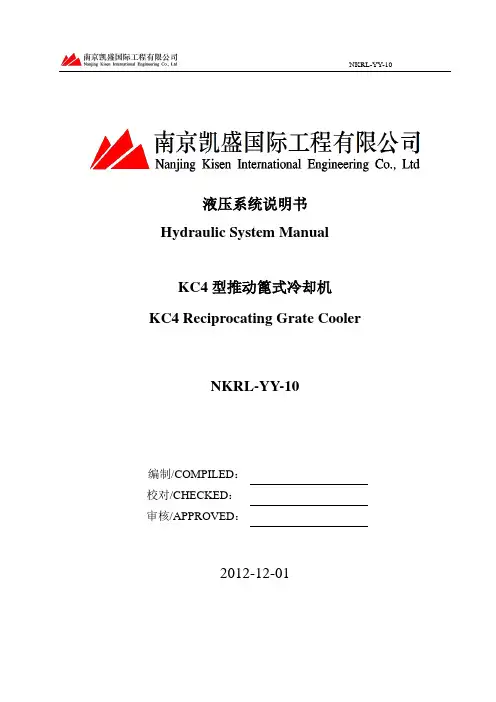

液压系统说明书Hydraulic System ManualKC4型推动篦式冷却机KC4 Reciprocating Grate CoolerNKRL-YY-10编制/COMPILED：校对/CHECKED：审核/APPROVED：2012-12-01目录1.概述及用途 (1)1. Summary and Purposes (1)2.技术参数 (1)2.Technical parameter (1)3.设备组成及工作原理 (2)position of equipment and working principle (2)4.系统原理图和外形图 (7)4.Skeleton drawings and outside drawings of system (7)5.系统控制功能 (8)5.Control function of system (8)6.设备安装 (8)6.Control function of system (8)7.设备的调试 (11)7.Test of equipments (11)8.操作规范 (18)8.Operating regulation (18)9.维护与保养 (19)9.Maintenance (19)10.故障及应采取的措施 (22)10. Malfuction and solution (22)1.概述及用途1. Summary and Purposes此液压系统是配套用于南京凯盛KC4型推动篦式篦冷机（以下简称KC4型篦冷机）的传动。

以5000t/d 生产线用KC4型篦冷机为例，简单介绍其工作原理：This hydraulic system is used for KC4 reciprocating grate cooler(KC4 gratecooler for short).Take KC4 grate cooler for5000t/d production for example tointroduce the principle. 通过每两个液压缸带动一列运动通道单元。

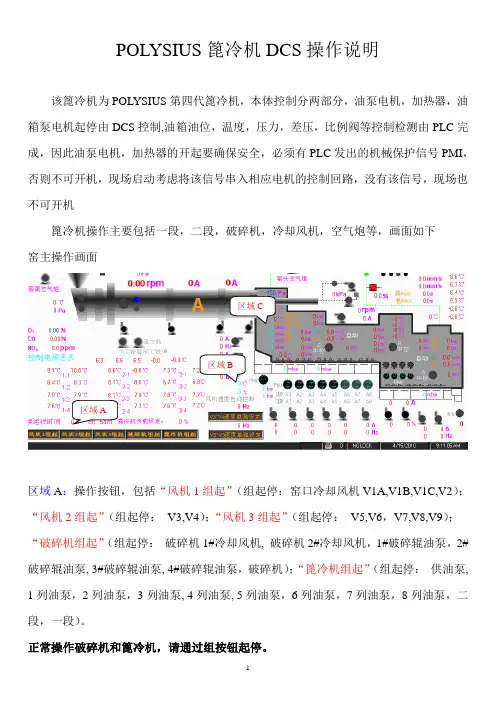

POLYSIUS篦冷机DCS操作说明该篦冷机为POLYSIUS第四代篦冷机，本体控制分两部分，油泵电机，加热器，油箱泵电机起停由DCS控制,油箱油位，温度，压力，差压，比例阀等控制检测由PLC完成，因此油泵电机，加热器的开起要确保安全，必须有PLC发出的机械保护信号PMI，否则不可开机，现场启动考虑将该信号串入相应电机的控制回路，没有该信号，现场也不可开机篦冷机操作主要包括一段，二段，破碎机，冷却风机，空气炮等，画面如下窑主操作画面区域C区域B区域A区域A：操作按钮，包括“风机1组起”（组起停：窑口冷却风机V1A,V1B,V1C,V2）；“风机2组起”（组起停：V3,V4）；“风机3组起”（组起停：V5,V6，V7,V8,V9）；“破碎机组起”（组起停：破碎机1#冷却风机, 破碎机2#冷却风机，1#破碎辊油泵，2#破碎辊油泵, 3#破碎辊油泵, 4#破碎辊油泵，破碎机）；“篦冷机组起”（组起停：供油泵, 1列油泵，2列油泵，3列油泵, 4列油泵, 5列油泵，6列油泵，7列油泵，8列油泵，二段，一段）。

正常操作破碎机和篦冷机，请通过组按钮起停。

“V3~V4速度单独设定”“V5~V9速度单独设定”按钮，若显示“单独设定”则风机速度一个一个给定，若显示“一同设定”则风机速度给定相同值，一起变化。

区域B：列油泵及状态指示，包括油箱温度，油位，PMI(该信号绿色为正常)，“1段”，绿色表示自动运行，蓝色表示单独操作运行，“A1”等，绿色表示相应的段及列运行区域C：包括1段，2段，破碎机，“前MAX”表示8列前进最大压力，“退MAX”表示8列后退最大压力，总的前进和后退压力，段行程，列行程最长距离，最短距离，1段篦床最高温度，1段“SP”手动设定速度，2段“SP”手动设定一二段速度比例，“PV”速度反馈，“自动”，绿色表示篦床速度自动控制，“R”，绿色表示篦床备妥，“中控”，绿色表示篦床控制在中控位置，“mode”，绿色表示所选择的操作模式。

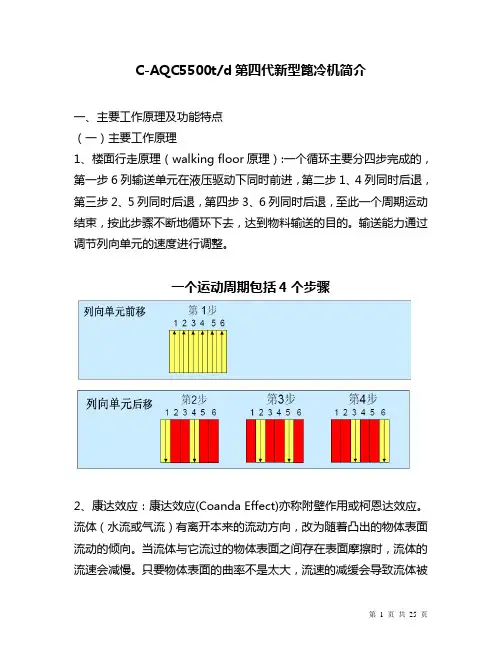

C-AQC5500t/d第四代新型篦冷机简介一、主要工作原理及功能特点（一）主要工作原理1、楼面行走原理（walking floor原理）:一个循环主要分四步完成的，第一步6列输送单元在液压驱动下同时前进，第二步1、4列同时后退，第三步2、5列同时后退，第四步3、6列同时后退，至此一个周期运动结束，按此步骤不断地循环下去，达到物料输送的目的。

输送能力通过调节列向单元的速度进行调整。

一个运动周期包括4个步骤2、康达效应：康达效应(Coanda Effect)亦称附壁作用或柯恩达效应。

流体（水流或气流）有离开本来的流动方向，改为随着凸出的物体表面流动的倾向。

当流体与它流过的物体表面之间存在表面摩擦时，流体的流速会减慢。

只要物体表面的曲率不是太大，流速的减缓会导致流体被吸附在物体表面上流动。

这种作用是以罗马尼亚发明家亨利·康达为名。

Coanda 效应指出，如果平顺地流动的流体经过具有一定弯度的凸表面的时候，有向凸表面吸附的趋向。

一个典型的例子，开自来水的时候，如果手指碰到水柱，水会沿着手臂的下侧往下淌，而不是按重力方向从龙头直接往下流。

根据康达（Coanda）效应原理，设计篦板间特定结构的狭缝传导冷却风，喷出的强劲气流贴近篦板表面，同时其具有的高阻力使得该气流场均匀向上分布，透过料层空隙，将夹杂在粗粒熟料中的细粒缓缓地带到料层表面。

于是料层空隙中的细粒被扫清，空隙成为良好顺畅的气流通道，这些通道匀布于整个料床内，使向上气流阻力很小且处处均匀。

该方式物料冷却效果好，并降低篦板的磨损。

（二）主要功能1、作为一个工艺设备，它承担着对高温熟料的骤冷任务，并加以破碎，满足熟料输送、贮存、水泥粉磨的要求；2、作为热工设备，在对熟料骤冷的同时，承担着对入窑二次风及入炉三次风的加热升温任务；3、作为热回收设备，它承担着对出窑熟料携出的大量余热的回收任务，用于余热发电和煤磨烘干；4、作为熟料输送设备，它承担着对高温熟料的输送任务。

1#窑篦冷机操作注意事项一、第四代篦冷机主要特点1、整机采用定型标准化拼装模块组合而成，安装、运输、维修、更换都比较便。

模块化设计的备品备件规格数量少、寿命长，且能在停窑期快速更换。

2、整个篦床完全固定，彻底消除了篦板运动引起的磨损、漏料等问题，同时还省略了储灰装置及漏料输送设备，篦板上维持存有一定厚度的静止熟料层，保护篦板免受高温侵蚀及熟料磨损，因此篦板不再是需要定期更换的易损件。

使篦冷机具有更高的运转率。

3、篦床送料采用摆扫式输送装置，由于运动部件质量小，运行平稳且能耗低。

配合变频调速可以便的实现运行速度调节。

4、篦板供风采用了流量自动调节器，借助流量自动调节器实现了以单块篦板为单位的空气流量在线自适应调节，防止冷却风发生短路，确保稳定的气流分布，可适应篦床上部熟料层的颗粒及料层厚度变化，保证热熟料的冷却用风要求，并可根据料层的变化自动均匀分配供风，保持均衡的供风量，可最大限度减少浪费冷却用风，节省能耗，简化供风系统的配置。

5、每个模块均有其独立的驱动装置且可独立调速，并且刮板独特的摆扫运动在输送熟料的同时对其有均匀料层分布作用，对于各种熟料分布情况有良好的适应性。

6、装备的性能优化提高了单位篦面产量和热回收效率，降低了单位冷却用风量，由于篦板阻力降低使冷却风机功率减小，节能效果也更好。

二、篦冷机技术性能三、篦冷机操作控制参数四、操作注意事项：窑主操在篦冷机的操作中要特别重视保护机械设备、电气设备，防止各类工艺、机械、电气设备的发生，充分发挥4代篦冷机的优势，控制合理料层厚度，提高二、三次风温，降低系统能耗。

1、我公司篦冷机未装摄像头，生产初期窑主操要加强同窑中岗位和窑辅操联系，找出料层厚度和篦下室压力、油缸油压之间的对应关系。

料层增厚篦下室压力增大，油缸油压上升，风机电流下降，料层变薄篦下室压力降低，油缸油压降低，风机电流上升。

生产中窑主操要根据篦下压力、油缸油压、风机电流变换及时调整各室刮板速度，合理控制料层厚度。

SCH416H第四代篦冷机说明书成都建筑材料工业设计研究院有限公司二O一O年五月SCH416H第四代篦冷机说明书总目录一、SCH416H第四代篦冷机安装说明书二、SCH416H第四代篦冷机使用维护说明书三、SCH416H篦冷机液压传动系统安装调试维护说明书四、SCH146H篦冷机液压传动系统使用说明书五、HC1339锤式熟料破碎机安装使用维护说明书SCH416H第四代篦冷机 安 装 说 明 书批准人：___________审核人：___________编制人：___________成都建筑材料工业设计研究院有限公司二O一O年五月一、基础划线：1、对比设备总图与工艺布置图纸（这点要特别注意，因为设备图纸与工艺布置图可能成镜像关系），核实确定回转窑热态点位置、冷却风机风口及各出风口、检修平台、检查门的具体方位，做到心里有数。

2、根据工艺布置图回转窑热态点位置及设备图尺寸划篦冷机安装基准线：a. 篦冷机长度方向中心线；b. 篦冷机宽度方向基准线（下壳体安装的起始点，下壳体安装图上有示意）。

3、对基础、标高进行检查、核对，做好记录备查。

核对重点：模块基础尺寸、标高、斜度、平整度；熟料破碎机基础尺寸和标高。

二、设备安装：A、模块的安装（以下安装顺序为建议，可最大程度降低累计误差）：1、将所有模块的大概位置、顺序摆好。

2、阶梯模块共4个，先将中间的阶梯模块按照基准线摆放到位（注意阶梯模块端部还有个200mm宽的头部端板，请预留出距离）；确定好位置后，此模块将成为基准块。

3、先将篦冷机轴线上的M306模块、M310模块按顺序连接起来，成为基准列，注意要在模块上框架之间垫上Φ8mm的石棉绳，再将模块连接螺栓拧紧，将石棉绳压紧，既要保证连接面不漏料，又要保证模块链不要与基准轴线偏离，否者可能影响破碎机的安装。

把模块立柱上的螺栓拧紧后，将这列基准模块用膨胀螺钉固定在基础上；还需注意的是，如果基础平整度不好，篦床会不平整，此时应以模块上表面为基准，修整基础：凸出来的打掉，凹下去的垫高，必须保证篦床平整。

TCFC行进式稳流冷却机使用说明书1、前言本说明书主要介绍第四代TCFC行进式稳流冷却机的基本结构和工作原理、安全操作、维护和检修等要求。

本机采用液压传动，并另有《液压传动系统使用说明书》；四连杆机构采用自动润滑，并另有《自动润滑系统使用说明书》。

本机是天津水泥工业设计研究院与丹麦fons tcchnology 公司通力合作，打造的具有国际先进技术的第四代冷却机。

其特点是熟料输送效率高、热交换效率高、生产运行成本低。

作为水泥熟料煅烧系统熟料冷却的重要新型工艺设备，本设备必须精心安装、使用和维护，以保证与系统的其他设备协调工作，共同发挥作用。

2、技术性能技术性能列在后面的“技术性能表”中。

3、基本构造特点TCFC冷却机采用先进的设计理念，拥有多项专利技术，具有其独特的技术特点：1)模块化设计TCFC冷却机由新颖而紧凑的模块组建而成，这能适应于不同规模的水泥厂的需求。

模块的优化组合减少了用于设计和安装的时间，并且易于维护。

下图是四连杆机构模块。

在此模块的基础上，不同型号的冷却机在制造厂进一步集成，形成大的模块，从而大大减小了业主的安装时间和费用。

2) 优化的固定斜坡设计进料口根据物理学原理设计，使得固定斜坡段熟料停留时间短，堆积少，从而减少冷却机入口会常常出现的“堆雪人”现象，也使得熟料在整个篦床上均匀分布，可提高入口段的热交换效率。

3) 四连杆机构该项专利技术突破了以往的冷却机传动方式，经过计算和计算机模拟技术，使得四连杆机构能够进行100%的线性运动，巧妙的通过三角架的旋摆运动产生篦床的往复直线运动。

同时，自动润滑系统保证每个轴承都能得到很好的润滑，从而大大延长了四连杆机构的使用寿命。

4) STAFF阀设计步进式风量控制功能阀是专利产品，主要由主通风管、调节阀、扇形板和阻尼板组成。

就冷却机而言，要获得一定的冷风冷却熟料，冷却风量与篦床的通风面积有关，对于TCFC冷却机，由于篦板的通风面积是固定的，所以冷却风量与STAFF 的通风面积有关。

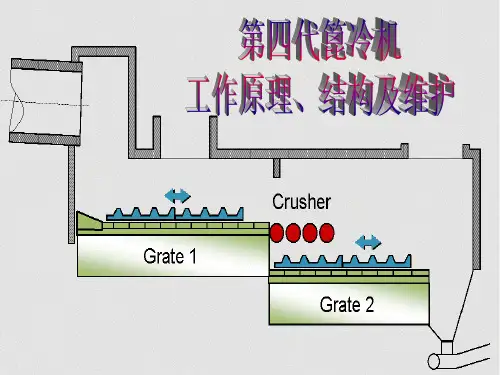

1 第四代篦冷机的总体结构第四代篦冷机由三部分组成：熟料输送，熟料冷却及传动装置。

与以往推动篦式冷却机的最大区别是：熟料输送与熟料冷却是两个独立的结构。

总体结构分上壳体和下壳体。

中间是篦床。

上壳体入料口端端部外侧设若干个空气炮，壳体里墙砌筑耐火砖，下壳体分若干个风室，采用风室供风。

尾部设一台锤式破碎机，整个设备安装完成后与水平面呈5°的斜度，便于熟料向下滑动。

篦床是由若干块篦板组成，篦板固定不动，篦板上部的推料棒往复运动推动熟料向尾部运动。

推料棒运动是由篦床下部的液压缸往复运动带动的。

每个风室由l台风机供风，高压风通过篦板缝隙进入篦床上的熟料层里，对熟料进行冷却。

2 篦板及篦床第四代篦冷机篦板是由δ= 3mm的耐热钢板焊接而成，篦板表面铺一层δ= 8mm的耐热钢板，总体尺寸300mm× 300mm，厚度60mm，篦缝为横向凹槽式，篦缝风道为迷宫式。

每块篦板底部安装一种空气动力平衡式空气流量调节器(Mechanical Flow Regulation简称MFR)。

关于篦板阻力对空气分配作用的关系式：Vg/Vf=Rf+Rr/Rg+Rr式中：Vg—冷风通过粗颗粒熟料层的风速；Vf—冷风通过细颗粒熟料层的风速；Rf—细颗粒料层阻力；Rg—粗颗粒料层阻力；Rr—篦床阻力。

如果Rr>>Rf，Rg，则Vg/Vf≈1。

即如果篦床阻力比料层阻力大得多时，则粗料侧和细料侧的风速基本相等，即风量能在全篦床上均匀分布。

实践验证：第一代篦冷机Vg/Vf=3。

第三代篦冷机Vg/Vf=1.75。

第四代篦冷机Vg/Vf=1。

第四代篦冷机篦板采用迷宫式的篦缝和安装MFR阀，达到了高阻力的特征，通过整个篦床全宽上的熟料层通过风速相等，达到冷却空气均匀分布的最佳状态。

MFR阀采用自调节的节流孔板控制通过篦板的空气流量。

当篦床上熟料层阻力变化，MFR能自动灵敏调节阀的阻力，使熟料层阻力加篦板阻力之和维持恒定，达到通风恒定，最终达到整个篦床上空气均匀分布。
