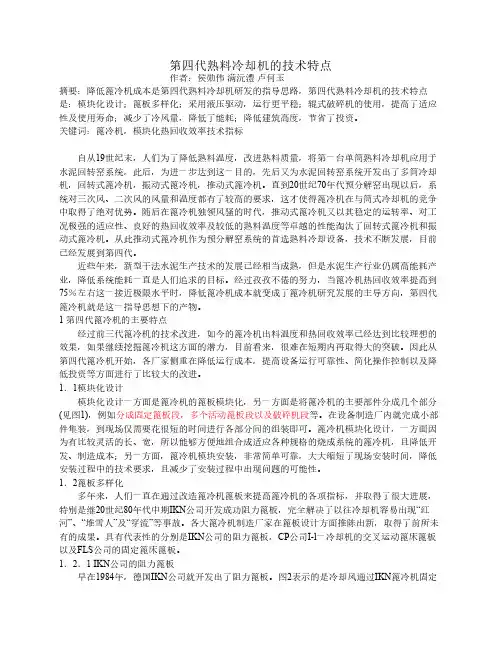

第四代篦冷机引言在现代社会中，冷却技术的应用越来越普遍，尤其是在工业和商业领域。
篦冷机作为一种重要的冷却设备，其性能和效率对于许多行业至关重要。
随着科学技术的不断进步，第四代篦冷机的出现引起了广泛关注。
本文将介绍第四代篦冷机的定义、原理、特点以及可能带来的应用前景。
定义第四代篦冷机是一种新型的冷却设备，其通过利用篦片（通常是金属材料）和冷却剂之间的热交换来降低物体的温度。
与传统的篦冷机相比，第四代篦冷机具有更高的效率和更低的能耗。
原理第四代篦冷机的工作原理基于热力学和热传导的基本原理。
其过程可以大致分为以下几个步骤：1.吸热阶段：冷却剂在低温环境下吸收热量，导致冷却剂温度升高。
2.压缩阶段：冷却剂被压缩，使其温度进一步升高。
3.放热阶段：高温的冷却剂释放热量，导致冷却剂的温度降低。
4.膨胀阶段：冷却剂经过膨胀，使其温度进一步降低。
通过以上循环过程，第四代篦冷机能够不断降低被冷却物体的温度。
特点第四代篦冷机相较于传统篦冷机具有以下几个特点：1.高效率：第四代篦冷机利用了更先进的技术和材料，使得能量的转化效率更高，能够更有效地降低物体的温度。
2.低能耗：相比于传统篦冷机，第四代篦冷机在相同冷却效果下能耗更低，从而节省能源。
3.可调节性：第四代篦冷机的参数可以根据需要进行调节，根据不同的工况和环境要求来优化冷却效果。
4.可靠性：第四代篦冷机采用了更可靠的材料和结构设计，使得其更耐用且寿命更长。
5.环保友好：第四代篦冷机在设计和生产过程中注重环保，减少对环境的污染和资源的浪费。
应用前景由于第四代篦冷机具有以上所述的特点，它在许多领域都有广泛的应用前景。
以下是一些可能的应用领域：1.工业制冷：第四代篦冷机可用于工业领域的冷却设备，如制冷机、冷水机组等。
其高效率和低能耗的特点使得工业生产更加经济高效。
2.商业制冷：篦冷机被广泛应用于商业建筑、超市和电子设备等领域。
第四代篦冷机的特点使得商业冷藏设备更加高效可靠且节能。
1#窑篦冷机操作注意事项一、第四代篦冷机主要特点1、整机采用定型标准化拼装模块组合而成，安装、运输、维修、更换都比较便。
模块化设计的备品备件规格数量少、寿命长，且能在停窑期快速更换。
2、整个篦床完全固定，彻底消除了篦板运动引起的磨损、漏料等问题，同时还省略了储灰装置及漏料输送设备，篦板上维持存有一定厚度的静止熟料层，保护篦板免受高温侵蚀及熟料磨损，因此篦板不再是需要定期更换的易损件。
使篦冷机具有更高的运转率。
3、篦床送料采用摆扫式输送装置，由于运动部件质量小，运行平稳且能耗低。
配合变频调速可以便的实现运行速度调节。
4、篦板供风采用了流量自动调节器，借助流量自动调节器实现了以单块篦板为单位的空气流量在线自适应调节，防止冷却风发生短路，确保稳定的气流分布，可适应篦床上部熟料层的颗粒及料层厚度变化，保证热熟料的冷却用风要求，并可根据料层的变化自动均匀分配供风，保持均衡的供风量，可最大限度减少浪费冷却用风，节省能耗，简化供风系统的配置。
5、每个模块均有其独立的驱动装置且可独立调速，并且刮板独特的摆扫运动在输送熟料的同时对其有均匀料层分布作用，对于各种熟料分布情况有良好的适应性。
6、装备的性能优化提高了单位篦面产量和热回收效率，降低了单位冷却用风量，由于篦板阻力降低使冷却风机功率减小，节能效果也更好。
二、篦冷机技术性能三、篦冷机操作控制参数四、操作注意事项：窑主操在篦冷机的操作中要特别重视保护机械设备、电气设备，防止各类工艺、机械、电气设备的发生，充分发挥4代篦冷机的优势，控制合理料层厚度，提高二、三次风温，降低系统能耗。
1、我公司篦冷机未装摄像头，生产初期窑主操要加强同窑中岗位和窑辅操联系，找出料层厚度和篦下室压力、油缸油压之间的对应关系。
料层增厚篦下室压力增大，油缸油压上升，风机电流下降，料层变薄篦下室压力降低，油缸油压降低，风机电流上升。
生产中窑主操要根据篦下压力、油缸油压、风机电流变换及时调整各室刮板速度，合理控制料层厚度。
⽔泥第四代篦冷机的参数对⽐第四代篦冷机的参数对⽐⼀、第四代⾏进式稳流冷却机技术特点1、主要性能2、设备结构1）天津院天津院开发的⾏进式稳流冷却机设备主要部件包括上壳体、下壳体、篦床、液压传动系统、熟料破碎机等。
A、标准化模块设计TCFC冷却机采⽤标准化模块设计，由新颖⽽紧凑的模块组建⽽成，通过增加篦床篦板的数量，可以适应不同规模⽔泥⽣产线，模块的优化组合可节省设计和⼯程设备的安装时间，提⾼维护效率，降低维护成本，同时也⼤⼤⽅便备品备件的供给。
B、篦床篦床由固定篦床和⽔平篦床组成，⽔平篦床由若⼲列纵向排开的篦板组成，纵向篦床均由液压推动，运⾏速度可以调节，进料端仍然采⽤第三代固定倾斜篦板，但是在底部增加了可控⽓流调节阀，此结构可以消除堆“雪⼈”现象；熟料堆积在位于⽔平输送段的槽型活动充⽓篦床上，随活动篦床输送向前运⾏，冷风透过料层达到冷却熟料的⽬的。
熟料冷却输送篦床由若⼲条平⾏的熟料槽型输送单元组合⽽成，其运⾏⽅式如下：⾸先由熟料篦床同时统⼀向熟料输送⽅向移动，然后各单元单独地或交替地进⾏反向移动。
每条通道单元的移动速度可以调节，且单独通冷风，保证了熟料得以充分冷却。
在篦板上存留⼀层熟料，以减缓篦板受⾼温红热熟料的磨蚀。
相邻两列模块单元连接处采⽤迷宫式密封装置密封，贯穿整个篦冷机的长度⽅向，确保相邻两列篦板往复运动过程中免受熟料和篦板间的磨损，且由于篦板的迷宫式设计，熟料不会从输送通道⾯上漏下，不再需要第三代中的灰⽃和拉链机等设备，设备⾼度得到了⼤幅度的下降，⼟建成本也随之减少。
C、四连杆传动机构本冷却机的传动部分巧妙地采⽤了经典的四连杆机构，保证上部篦床保持⽔平的往复运动。
这种机构⾮常适合⽔平物料输送形式，在四连杆传动机构的滑动轴承上完成循环往复运动，密封性能好。
同时由于为各个篦板提供动⼒的四连杆机构都是相同规格，具有显著的维护优势：维护简单且维护费⽤低，在长时间运转后仅需维护轴承，也易于后期的备品备件的准备。
C-AQC5500t/d第四代新型篦冷机简介一、主要工作原理及功能特点（一）主要工作原理1、楼面行走原理（walking floor原理）:一个循环主要分四步完成的，第一步6列输送单元在液压驱动下同时前进，第二步1、4列同时后退，第三步2、5列同时后退，第四步3、6列同时后退，至此一个周期运动结束，按此步骤不断地循环下去，达到物料输送的目的。
输送能力通过调节列向单元的速度进行调整。
一个运动周期包括4个步骤2、康达效应：康达效应(Coanda Effect)亦称附壁作用或柯恩达效应。
流体（水流或气流）有离开本来的流动方向，改为随着凸出的物体表面流动的倾向。
当流体与它流过的物体表面之间存在表面摩擦时，流体的流速会减慢。
只要物体表面的曲率不是太大，流速的减缓会导致流体被吸附在物体表面上流动。
这种作用是以罗马尼亚发明家亨利·康达为名。
Coanda 效应指出，如果平顺地流动的流体经过具有一定弯度的凸表面的时候，有向凸表面吸附的趋向。
一个典型的例子，开自来水的时候，如果手指碰到水柱，水会沿着手臂的下侧往下淌，而不是按重力方向从龙头直接往下流。
根据康达（Coanda）效应原理，设计篦板间特定结构的狭缝传导冷却风，喷出的强劲气流贴近篦板表面，同时其具有的高阻力使得该气流场均匀向上分布，透过料层空隙，将夹杂在粗粒熟料中的细粒缓缓地带到料层表面。
于是料层空隙中的细粒被扫清，空隙成为良好顺畅的气流通道，这些通道匀布于整个料床内，使向上气流阻力很小且处处均匀。
该方式物料冷却效果好，并降低篦板的磨损。
（二）主要功能1、作为一个工艺设备，它承担着对高温熟料的骤冷任务，并加以破碎，满足熟料输送、贮存、水泥粉磨的要求；2、作为热工设备，在对熟料骤冷的同时，承担着对入窑二次风及入炉三次风的加热升温任务；3、作为热回收设备，它承担着对出窑熟料携出的大量余热的回收任务，用于余热发电和煤磨烘干；4、作为熟料输送设备，它承担着对高温熟料的输送任务。
比较第四代篦冷机与第三代篦冷机的优势差异一．工作原理1.第三代控制流篦冷机篦床上熟料前行采用活动篦板推动。
冷却风采用风机送风至篦下风室和高温段的空气梁，经篦板再穿透熟料层，将熟料急冷和进一步冷却，通过高温段的冷却风作为二次风和三次风入窑和分解炉。
实际运行中篦床上料层厚度是不均匀的，料层薄的地方通风多，料层厚的地方通风少;又运行篦板容易变形或脱落易导致漏料窜风。
故一般冷却配风达2.4,2.5Nm?/kg熟料。
致命的是入窑和分解炉的二次风和三次风不易提高，导致烧成系统提高更高的产量有困难。
2.第四代推杆式篦冷机篦床上的篦板全部固定不动，熟料前行采用推杆推动。
冷却风采用风机送风至装有自动调节阀的篦板，再穿透熟料层，将熟料急冷和进一步冷却，通过高温段的冷却风作为二次风和三次风入窑和分解炉。
篦下自动调节阀调节风量，克服篦床上料层厚度不均匀性的缺陷，料层薄的地方通风少，料层厚的地方通风多。
全部篦板固定不动，篦板固定不容易变形或脱落,不易造成漏料窜风，故一般冷却配风为?2.1Nm?/kg熟料。
第四代推杆式篦冷机最大的优点是能保证入窑和分解炉的二次风和三次风可大幅提高，使烧成系统提高更高的产量有保障。
现将两种篦冷机技术经济指标作一对比。
二.直接投资比较1. 链斗输送机缩短节省的费用第四代推杆式篦冷机下部无漏料，篦冷机底部不用链斗输送机，链斗输送机长度可缩短约35米，每米链斗机价格约11000元，则可节省:1.1×35,38.5万元2. 混凝土基础节省的费用2.1 不用挖篦冷机35米长4米宽4.5米深地坑。
2.2 窑墩基础3个，窑尾框架立柱9个，窑头框架立柱24个均降低高度约3米。
2.3 不用打篦冷机立柱基础20个。
以上三项共计节省土建费用约50万元1. 余风风机余风排风机因风量减少约6.3万m3/h其风机采购价格可节省约5万元。
2. 四代机比三代机一次性节省费用共计38.5+50+18+5,111.5万元三.运行成本比较1. 二次风温提高50?节煤计算节煤,187500×0.9×50×0.3413?5500,524 公斤/小时524×24×310,3898.56吨/年3898.56×500,195 万元每年节煤3898吨，若每吨煤按500元计则每年可节省195 万元。
第四代篦式冷却机液压控制技术作者：卢山北京中冶迈克液压有限责任公司作为中国液压系统集成创新的领军企业一个长期坚持机电液全面发展的高新技术企业北京中冶迈克液压有限责任公司一直致力于技术创新、工艺创新、技术引进、消化移植等工作。
十几年来，我们通过采用德国博世力士乐液压公司技术标准与中国实际结合，经过不懈的努力，不断地总结经验进行技术创新，对国家水泥建材行业液压技术的发展作出了巨大贡献。
篦冷却机液压传动设备和液压控制技术的研发就是我公司在建材行业的典型高科技自主创新和获得国家专利的项目之一。
新型的篦冷却机液压传动设备主要用于水泥熟料冷却设备的驱动,也可以用于需往复运动，要求动作平稳可调速的场所。
其主要部分包括循环冷却过滤系统、油箱、泵阀控制站、液压缸、电气控制部分。
本实用新型的篦式冷却机液压传动设备取代以往的机械传动，以平稳、可靠、节能、近于免维护和完全自动化为特征，通过高压泵向外提供压力油，经比例阀及其它辅件来实现液压缸运动，达到主机设备的工作要求。
我国2003年以前的的篦式冷却机传动设备主要依靠直流电机提供直接动力源，通过链条传动。
这样直流电机的碳刷需经常更换，直流电机的维护比较繁琐；同时机械传动在换向时冲击大，在设备规模增大时其传动轴需要增大的比采用液压需增大的多，最大生产能力的篦式冷却机限制在2500T左右，同时，机械传动时传动轴除受推力外还受到一个转动的扭矩，其整体结构也增大。
链条传动磨损大，整个工作过程中不平稳，无法有效控制惯性冲击。
随着我国建材、水泥行业的发展以及生产率自动化水平的要求，我国先后引进了丹麦史密斯、法国拉法基的篦式冷却机传动设备，全部为液压传动控制，但这些国外公司对这些核心及控制技术进行严格保护。
鉴于上述现有的篦式冷却机机械传动设备存在的缺陷，国外液压传动控制的核心技术又在保护，我公司基于从事此类产品设计制造多年的丰富的实务经验及专业知识，积极加以研究创新，设计开发一种新的篦式冷却机液压传动设备，同时与天津水泥设计研究院一起开发，改进现有的一般篦式冷却机机械传动设备，使其可以克服现有的篦式冷却机机械传动设备存在的机械传动的换向冲击大的缺陷，更具有实用性。
