DMP300系列操作方法适用于DMP-311、DMP-331、DMP300型系统以汉字形式提供了一系列菜单，具有良好的人机界面。
例如，保护的投退、定值整定等均在汉字菜单下进行，省去了查表格、找符号的麻烦，操作直观、简单。
为防止误操作，软件提供了口令设置菜单，修改定值等重要操作前必须正确输入口令。
DMP300保护测控单元箱正面薄膜面板示意表4.1一、功能键盘“确认”：进入主菜单或确认定值的修改，停住循环显示。
“▼”：向下移动光标，选择所需操纵项目“←”：向左移动光标“→”：向右移动光标“▲”：向上移动光标，选择所需操纵项目“+”：定值修改“—”：定值修改“复位”：CPU硬件复位，程序从新开始运行“取消”：回到上一层菜单或取消定值修改菜单正常显示为：实时保护二次电流测量一次电流电压值、频率、功率功率因数以上显示内容循环显示。
二、保护投退保护投退：为保护的投入或退出而设置的软压板。
正常显示状态下按“确认”键进入主菜单，按“▲”“▼”选择“保护投退”，“确定”后显示：选择所要修改的保护例如，进入电流速断保护：“确认”后显示“ON”表示投入，“OFF”表示退出，按“▲”“▼”选择保护，按“+”或“-”可进行更改，完毕需“确定”方可有效。
其它保护功能依此类推。
主变保护、线路保护、电容器保护、站用变保护显示内容不同，操作方法一致三、整定保护定值正常显示状态下按“确认”键进入主菜单，按“▲”“▼”选择“保护投退”，“确定”后显示：选择所要修改的保护例如：选择“电流速断定值”，“确认”后显示：使用“▲”“▼”“←”“→”使光标移至相应位置，按“+”或“-”可进行增减。
修改完毕需“确认”方可有效。
其它保护定值依此类推。
四、事件记录：正常显示状态下按“确认”键进入主菜单，按“▲”“▼”选择“事件记录”，“确定”后显示：DMP-300系列装置记录32条各种最新故障信息，32条最新预告信息，8条最新自检信息，记录号越小，表示信息越新，还可在事故信息中查询动作时间。

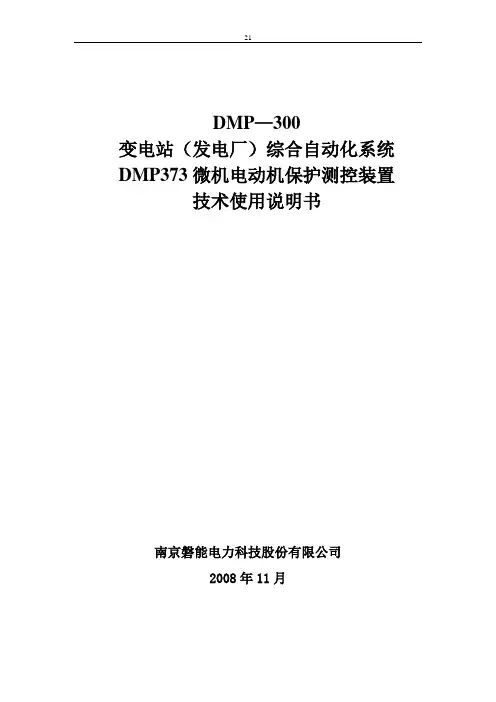

21DMP—300变电站（发电厂）综合自动化系统DMP373微机电动机保护测控装置技术使用说明书南京磐能电力科技股份有限公司2008年11月目录1 适用范围 (3)2 主要功能 (3)2.1保护功能 (3)2.2远动功能 (3)2.3录波功能 (4)2.4通信功能 (4)2.5 GPS对时功能（选配） (4)2.6 DA输出功能（选配） (4)2.7积分电度 (4)3 技术指标 (4)3.1额定数据 (4)3.2功率消耗 (4)3.3过载能力 (5)3.4测量误差 (5)3.5 DA输出 (5)3.6 GPS对时 (5)3.7 积分电度 (5)3.8通讯配置 (5)3.9温度影响 (5)3.10安全与电磁兼容 (5)3.11绝缘耐压 (6)4 保护逻辑原理 (7)4.1电流速断保护 (7)4.2过流保护 (7)4.3过热保护 (8)4.4堵塞保护 (9)4.5启动时间过长 (9)4.6启动间隔保护 (10)4.7低电压保护 (10)4.8母线失压保护 (10)4.9负序过流I段保护 (11)4.10负序过流II段保护 (11)4.11零序过流保护 (12)4.12过负荷告警 (12)4.13 PT断线告警 (13)4.14 CT断线告警 (13)4.15差动速断保护 (13)4.16比率差动保护（带CT断线闭锁功能） (13)4.17 差流告警 (14)4.18负序过流告警 (14)5 整定说明 (15)5.1整定清单 (15)5.2整定说明 (16)6 厂家设置 (17)附图1. DMP373微机电动机保护测控装置背板端子图 (18)附图2. DMP373微机电动机保护测控装置原理 (19)1 适用范围DMP373微机电动机保护测控装置适用于10KV及以下等级三相异步电动机的成套保护。
2 主要功能2.1保护功能1)电流速断2)过流保护（包括定时限、一般反时限、非常反时限、极端反时限）3)过热保护（跳闸、告警）4)堵塞保护5)启动时间过长6)低电压保护7)失压保护8)负序过流I段保护9)负序过流II段保护（定时限、反时限）10)零序过流保护（跳闸、告警）11)启动间隔保护12)过负荷告警13)PT、CT断线报警14）差动速断保护15）比率差动保护16）CT断线闭锁比率差动保护并告警17）差流告警18) 负序过流告警以上各种保护均有软件开关，可分别投入和退出。
1、保护装置配置弓耿线第一套纵联保护屏由WXH-802/D型第一套纵联保护、FOX-41A型光纤接口装置组成；第二套纵联保护屏由WXH-803A型第二套纵联保护、WDLK-863断路器保护（启动失灵、非全相保护、充电保护）、ZFZ-812分相操作箱组成。
2、第一套纵联保护屏2.1 WXH-802/D型第一套纵联保护构成：（1）纵联（综合）距离、纵联零序方向保护（主保护），配置为FOX-41A光纤接口装置（2）突变量距离保护（由纵联保护压板控制）（3）三段相间距离、三段接地距离保护、六段零序电流方向保护（4）重合闸（5）TA断线时，闭锁纵联、距离、零序保护（6）TV断线时，闭锁纵联、距离保护。
零序保护可由软压板控制退出方向元件或退出带方向的零序段保护。
2.2装置面板布置“运营监视”灯为绿色，装置正常运营时亮；“通信告警”灯为红色，接口板与保护板通讯中断时亮；“告警Ⅰ”灯为红色，电流求和自检犯错或定值错或TA断线时亮；“告警Ⅱ”灯为红色，TV断线或交流回路失压或开关量犯错时亮；“跳A”、“跳B”、“跳C”、“重合闸”灯为红色，当保护动作出口点亮，在“信号复归”后熄灭。
“→”、“←”键的重要功能是在左右移动光标。
“↑”、“↓”键重要功能是在出现大光标时移动光标，在出现小光标时修改数据。
“ENTER”键重要功能表达确认和进入菜单；“ESC”键重要功能是取消修改和返回上一级菜单；“ESC”＋“ENTER”键重要功能是复位接口。
2.3液晶显示：（1）正常显示时，显示界面共三屏，分别显示各CPU 登陆的状态、模拟量的实时采样值和压板的投切状况，如图所示。
按“ESC ”键固定显示一状态，屏幕左下角显示STOP ，再按“ESC ”键取消固定显示一状态。
（2）保护动作时液晶显示动作序号、起动绝对时间、动作元件序号、动作元件、跳闸相别、动作相对时间、故障测距结果。
（3）装置异常时液晶显示异常报告:2.4异常信息说明2.5保护动作及装置异常时解决方法2.5.1保护动作解决方法：当保护装置动作后，运营人员应记下当时的时间，并到装置屏前记下装置面板上的信号表达情况及液晶显示的内容；应检查断路器的位置及打印报告是否完整(报告涉及故障时间、动作情况、测距等)，做好记录保存好打印报告，检查无问题后按屏上的保护信号复归按钮，然后报告调度。

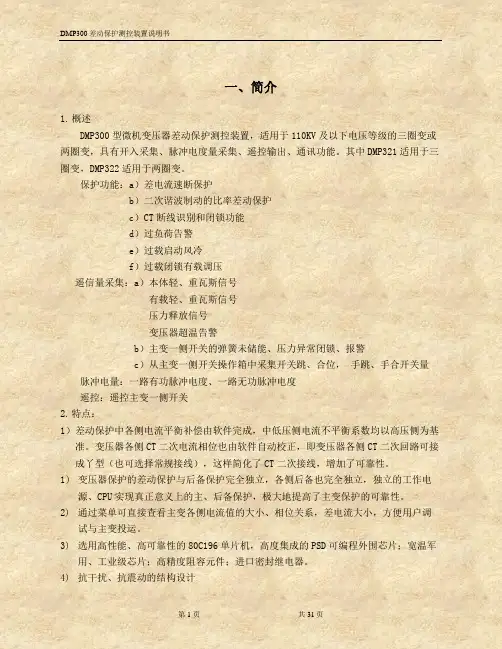

一、简介1.概述DMP300型微机变压器差动保护测控装置，适用于110KV及以下电压等级的三圈变或两圈变，具有开入采集、脉冲电度量采集、遥控输出、通讯功能。
其中DMP321适用于三圈变，DMP322适用于两圈变。
保护功能：a）差电流速断保护b）二次谐波制动的比率差动保护c）CT断线识别和闭锁功能d）过负荷告警e）过载启动风冷f）过载闭锁有载调压遥信量采集：a）本体轻、重瓦斯信号有载轻、重瓦斯信号压力释放信号变压器超温告警b）主变一侧开关的弹簧未储能、压力异常闭锁、报警c）从主变一侧开关操作箱中采集开关跳、合位，手跳、手合开关量脉冲电量：一路有功脉冲电度、一路无功脉冲电度遥控：遥控主变一侧开关2.特点：1）差动保护中各侧电流平衡补偿由软件完成，中低压侧电流不平衡系数均以高压侧为基准。
变压器各侧CT二次电流相位也由软件自动校正，即变压器各侧CT二次回路可接成丫型（也可选择常规接线），这样简化了CT二次接线，增加了可靠性。
1)变压器保护的差动保护与后备保护完全独立，各侧后备也完全独立，独立的工作电源、CPU实现真正意义上的主、后备保护，极大地提高了主变保护的可靠性。
2)通过菜单可直接查看主变各侧电流值的大小、相位关系，差电流大小，方便用户调试与主变投运。
3)选用高性能、高可靠性的80C196单片机，高度集成的PSD可编程外围芯片；宽温军用、工业级芯片；高精度阻容元件；进口密封继电器。
4)抗干扰、抗震动的结构设计全封闭金属单元机箱，箱内插板间加装隔离金属屏蔽板；高可靠性的进口接插件，加装固定挡条。
5)独到的多重抗干扰设计单元装置采取了隔离、软硬件滤波、看门狗电路、智能诊断各种开放闭锁控制，ALL IN ONE的主板电路设计原则，新型结构设计等多种抗干扰措施，取得了良好的效果。
6)体积小、模块化，既可安装于开关柜，构成分散式系统，又可集中组屏。
7)大屏幕液晶汉字显示运行参数、菜单，具有极好的人机界面，操作简单、直观、易学、易用。
dmp3300系列变压器保护测控装置说明书..DMP3300系列微机变压器保护测控装置技术说明书（V2.02）南京磐能电力科技股份有限公司 2014年3月目录1 概述 (1)1.1 环境条件 (1)1.2 额定参数 (1)1.3 技术性能 (2)1.4 测量误差 (3)1.5 过载能力 (3)1.6 绝缘性能 (3)1.7 电磁兼容性能 (3)1.8 机械性能 (5)1.9装置结构 (5)1.10 用户安装调试说明 (8)1.11 使用说明 (11)1.12装置尺寸和安装开孔图 (16)1.13 产品功能简介 (17)1.14 订货须知 (20)2 DMP-332X变压器差动保护测控装置 (20)2.1 装置的基本配置 (20)2.2 保护逻辑原理 (21)2.3 定值清单及整定说明 (25)2.4装置背面端子图，原理接线图及背面端子说明 (31)3 DMP-332X-OL变压器差动保护测控装置 (41)3.1 装置的基本配置 (41)3.2 保护逻辑原理 (42)3.3 定值清单及整定说明 (46)3.4装置背面端子图，原理接线图及背面端子说明 (55).4 DMP-3323变压器后备保护测控装置 (65)4.1 装置的基本配置 (65)4.2 保护逻辑原理 (66)4.3 定值清单及整定说明 (76)4.4装置背面端子图，原理接线图及背面端子说明 (81)5 DMP-3324变压器后备保护测控装置 (87)5.1 装置的基本配置 (87)5.2 保护逻辑原理 (88)5.3 定值清单及整定说明 (99)5.4装置背面端子图，原理接线图及背面端子说明 (106)6 DMP-3325变压器后备保护测控装置 (111)6.1 装置的基本配置 (111)6.2 保护逻辑原理 (112)6.3 定值清单及整定说明 (121)6.4装置背面端子图，原理接线图及背面端子说明 (126)7 DMP3300系列断路器操作装置 (126)1 概述 (121)1.1 适用范围 (121)1.2 基本配置 (121)2 技术参数 (122)2.1 额定参数 (122)3装置的工作原理 (123)3.1 DMP3303-1断路器操作模件 (123)3.2 DMP3303-C非电量保护接点重动模件 (123)4装置接线原理图、端子图 (123)4.1 装置的安装开孔图 (123).5调试大纲 (129)5.1调试注意事项 (129)5.2装置通电前检查 (129)5.3绝缘检查 (129)5.4继电器接点校验 (129)5.5跳合闸电流保持试验 (130)6订货须知 (130).1 概述DMP-3300系列微机保护测控装置是南京磐能电力科技股份有限公司总结了在电力行业多年研制开发经验和工程技术积累，通过采用最新软硬件技术，推出的成熟产品。
DMP3300系列保护测控装置使用说明书南京磐能电力科技股份有限公司Nanjing PANENG Technology Development Co.,Ltd.中国·南京DMP3300变电站综合自动化系统目录产品概述................................. 错误!未定义书签。
1技术特点 ............................... 错误!未定义书签。
1.1主要特点.......................... 错误!未定义书签。
1.2保护测控功能...................... 错误!未定义书签。
1.3人机交互.......................... 错误!未定义书签。
1.4运行监视.......................... 错误!未定义书签。
1.5通信.............................. 错误!未定义书签。
1.6对时.............................. 错误!未定义书签。
1.7DA输出功能........................ 错误!未定义书签。
1.8安装.............................. 错误!未定义书签。
1.9现场免维护........................ 错误!未定义书签。
1.10独特性设计....................... 错误!未定义书签。
2 系统结构............................... 错误!未定义书签。
2.1 结构概述.......................... 错误!未定义书签。
2.2 网络接线方式...................... 错误!未定义书签。
2.2.1 双以太网通信系统结构图 ...... 错误!未定义书签。
2.2.2 双RS485通信系统结构图 ...... 错误!未定义书签。
变压器微机差动保护的特点及定值整定我们仅以DMP-300变压器差动保护测控装置来看微机保护的不同之处。
首先是功能多样，变压器差动保护测控装置具有继电保护、开入量采集、脉冲电能量采集、遥控输出、通讯功能。
其中保护功能就包含多种，主要有：差电流速断保护，二次谐波制动的比率差动保护，TA断线识别和闭锁功能，过负荷告警，过载启动风冷，过载闭锁有载调压，本体轻、重瓦斯信号或跳闸，有载轻、重瓦斯信号或跳闸，压力释放信号或跳闸，变压器超温告警等。
2主要特点(1)差动保护中各侧电流平衡补偿由软件完成，中低压侧电流不平衡系数均以高压侧为基准。
这就避免了常规调试中调节平衡线圈的过程，只需套用公式计算一下即可，方便准确。
(2)变压器各侧TA二次电流相位也由软件自动校正，即变压器各侧TA二次回路可接成Y型(也可选择常规接线)，这样简化了TA二次接线，增加了可靠性。
这一特点特别实用，避免了常规接线非常容易出现的错误。
因为在现场实际工作中发现，TA二次回路接成d型时，稍不注意就容易接错，而且不易发现。
而等变压器投运后，负荷带到一定程度就会使差电流过大，造成差动保护误动作。
(3)通过液晶屏幕菜单可直接查看主变各侧电流值的大小、相位关系、差电流大小，一目了然，可直接代替六角图试验，方便用户调试与主变投运。
(4)保护功能均可根据需要直接投退，保护定值直接键盘输入，操作简单。
(5)软件实现交流通道的模拟量精度调整，取消了传统的采保通道的误差补偿电位器，不但简化了硬件，更方便了现场调试、校验，还提高了精度。
(6)事件记录分类可记录32条故障信息，32条预告信息，8条自检信息，并有掉电保持功能，可供随时查阅分析。
3定值整定的注意问题由于微机保护有许多新功能，在定值整定方面就有许多不同的地方，使用中须加以考虑：(1)装置二次TA接线方式：方式1：主变各侧一次绕组接线方式的差异而引起各侧一次电流相位差异的补偿，由各侧TA接线方式进行纠正补偿。
DMP3300系列微机变压器保护测控装置技术说明书（V2.02）南京磐能电力科技股份有限公司目录1概述 (2)1.1 适用范围 (2)1.2 基本配置 (2)1.3 DMP3300系列变压器保护装置功能一览表 (3)2 技术参数 (5)2.1额定参数 (5)2.2 主要技术性能 (6)2.3测量系统及遥信精度 (7)3装置的工作原理 (7)3.1 差动保护 (7)3.2方向元件 (9)3.3复压元件 (10)3.4三段三时限复合电压过流保护（可带方向、低电压闭锁、负序电压闭锁） (11)3.5充电保护（可带方向、低电压闭锁、负序电压闭锁） (12)3.6 PT断线退电流保护 (13)3.7两段三时限过流保护（仅适用于3320-OL和3322-OL） (13)3.8三段三时限零序过流保护（可带方向、零序电压闭锁） (13)3.9 间隙保护 (15)3.10 零序过压告警 (16)3.11 过负荷保护 (16)3.12 逆功率保护 (16)3.13过负荷启动风冷 (17)3.14过载闭锁有载调压 (17)3.15 PT、CT断线告警 (18)3.16辅助功能 (19)4装置定值整定及接线原理图、端子图 (20)4.1装置的安装开孔图 (20)4.2 DMP3320变压器差动保护装置 (20)4.3 DMP3320OL变压器差动过流一体化保护装置 (24)4.4 DMP3322变压器差动保护装置 (26)4.5 DMP3322OL变压器差动过流一体化保护装置 (30)4.6 DMP3323变压器后备保护测控装置 (31)4.7 DMP3324变压器后备保护装置 (37)4.8 DMP3325变压器后备保护装置 (43)5 整定说明 (49)6调试大纲 (52)6.1调试注意事项 (52)6.2装置通电前检查 (52)6.3绝缘检查 (53)6.4上电检查 (53)6.5采样精度检查 (53)6.6开关量输入检查 (53)6.7继电器接点校验 (53)6.8定值校验 (53)6.9跳合闸电流保持试验 (53)7订货须知 (53)1概述1.1 适用范围DMP3300系列变压器保护测控装置包括DMP3320、DMP3320OL、DMP3322、DMP3322OL、DMP3323、DMP3324、DMP3325等装置，适用于110kV及以下电压等级的两卷或三卷变压器的保护测控。
文件编号：版本号： A发放编号：持册人：长沙华能自动化控制有限公司目录1. 系统概述 (3)1.1. 主要特点 (3)2. 系统功能 (4)2.1. 数据采集和处理 (4)2.2. 微机保护 (4)2.3. 越限报警 (4)2.4. 事件顺序记录 (4)2.5. 电度量的累计（可分脉冲式和积分式） (4)2.6. 控制操作 (4)2.7. 自动电压无功调节 (4)2.8. 主变压器冷却控制 (4)2.9. 人机接口 (4)2.10. 事件报警 (5)2.11. 技术统计与制表打印 (5)2.12. 与调度通信、对时 (5)2.13. 系统自诊断 (5)3. 系统结构与配置 (5)3.1. 系统结构 (5)3.2. DMP300型系统结构框图 (6)3.3. 硬件配置 (6)3.4. 单元机箱正面薄膜面板 (7)3.4.1. 薄膜面板示意图如图3.4 (7)3.4.2. 薄膜面板说明 (7)4. DMP300型系统单元 (8)5. 调试大纲 (8)5.1. 调试前的准备工作 (8)5.2. 操作步骤及菜单使用说明 (9)5.2.1. 薄膜按键使用说明： (9)5.2.2. 具体操作步骤如下（以线路保护单元）：.. 错误!未定义书签。
5.2.3. 编程操作： (9)5.3. 直流电源及操作测试 (9)5.4. 定值校验 (10)5.5. 单元箱调试共性 (10)5.5.1. 基本功能检测 (10)5.5.2. 保护、测量精度检测 (11)5.5.3. 控制、通信等功能检测 (11)5.6. 各个单元箱功能的具体调试详见其说明内容中。
(11)5.7. 调试后注意事项 (11)6. 定货须知 (11)DMP300 型电站微机综合自动化系统是我公司在总结我国微机电站运行经验的基础上，根据国内外对电力运行新的发展趋势提出的更高要求，不断进行技术更新，以提高电网的安全经济运行为宗旨，以实现无人值守为目的，向全新智能化迈进而设计的分布式保护、控制、测量和通信单元一体化系统。
DMP—300变电站综合自动化系统DMP371C微机变压器差动保护测控装置技术使用说明书长沙华能自控集团有限公司2008年11月目录1 适用范围 (4)2 主要功能 (4)2.1保护功能 (4)2.2远动功能 (4)2.3录波功能 (5)2.4通信功能 (5)2.5 GPS对时功能（选配） (5)2.6 DA输出功能（选配） (5)2.7积分电度 (5)3 技术指标 (5)3.1额定数据 (5)3.2功率消耗 (5)3.3过载能力 (6)3.4测量误差 (6)3.5 DA输出 (6)3.6 GPS对时 (6)3.7 积分电度 (6)3.8通讯配置 (6)3.9温度影响 (6)3.10安全与电磁兼容 (6)3.11绝缘耐压 (7)4 保护逻辑原理 (8)4.1差动速断保护 (8)4.2二次谐波制动的比率差动保护（带CT断线闭锁功能） (8)4.3 差流告警 (9)4.4 过负荷告警 (10)4.5 过流启动风冷 (10)4.6过载闭锁有载调压 (10)4.7冷却器全停 (10)4.8本体保护 (11)5 整定说明 (11)5.1系统参数设置 (11)5.2保护整定清单 (11)5.3整定说明 (12)6 厂家设置 (15)附图1. DMP371C微机变压器差动保护测控装置背板端子图 (16)DMP371C微机变压器差动保护测控装置附图2. DMP371C微机变压器差动保护测控装置原理图 (17)第 3 页DMP371C微机变压器差动保护测控装置1 适用范围本微机变压器差动保护测控装置设有四侧电流输入，适用于110kV及以下电压等级的两圈或三圈变压器，满足四侧差动的要求，可集中组屏，也可分散于开关柜。
2 主要功能2.1保护功能①差动速断保护②二次谐波制动的比率差动保护③CT断线闭锁比率差动保护并告警④差流告警⑤过负荷告警⑥过载启动风冷⑦过载闭锁有载调压⑧冷却器全停⑨本体保护信号以上各种保护均有软件开关，可分别投入和退出。
文件级别：文件编号：DMP-300系列35kV保护装置安装调试大纲（发电机部分）2.0 版编制：龙宇平校核：审定：批准：长沙华能自控集团有限公司前言感谢您使用长沙华能自控集团有限公司研制生产的ＤＭＰ系列微机保护产品，本书为发电机保护装置安装调试大纲，说明书请参考微机发电机保护测控装置说明书(包括发电机差动、发电机后备、发电机失磁接地单元)，操作请参考35kV保护装置操作指南。
由于编写水平有限，难免存在一些缺点和错误，敬请批评指正。
长沙华能自控集团有限公司保留对本说明书进行修改、解释的权利，由于产品生产时间或产品改进等原因，如果说明书与产品不符者，以实际产品为准，恕不另行通知。
目录1装置的外部接线说明 (1)2装置通电前检查 (1)3装置通电检查 (1)整机通电检查 (2)4绝缘检查 (2)5时钟日期的整定及校核 (3)6检查软件型号及版本号 (3)7整定值设置 (3)8开入、开出回路的检查与设置 (3)9电流电压测量检查及比例系数的调整 (6)10整组试验 (8)12.1发电机(发变组)差动保护单元（DMP-320F） (9)10.1.1差动速断保护 (9)10.1.2带谐波制动的比例差动保护 (9)10.1.3差流越限告警及ＴＡ断线告警 (10)10.1.4单元件零序横差保护 (11)10.1.5其它 (11)12.2发电机(发变组)后备保护测控单元（DMP-321F） (11)10.2.1复合电压启动（方向）过流保护 (11)10.2.2零序过流保护 (12)10.2.3零序过压保护 (12)10.2.4二段负序过流保护 (13)10.2.5二段过负荷保护 (13)10.2.6过电压保护 (14)10.2.7低电压保护 (15)10.2.8低频解列 (15)10.2.9高频解列 (16)10.2.10二段逆功率保护 (16)10.2.11TV断线告警 (17)10.2.12其它 (17)12.3发电机失磁接地保护单元（DMP-323F） (18)10.3.1反映零序电流的定子接地保护 (18)10.3.2反映零序电压的定子接地保护 (18)10.3.3反映三次谐波比例的定子接地保护 (19)10.3.4转子一点接地保护 (19)10.3.5转子两点接到保护 (19)10.3.6低励告警 (20)10.3.7失磁保护 (20)10.3.8TV断线告警 (21)11参数设置 (22)11.1参数表 (22)11.2故障录波 (23)11.3信号输出（音响告警） (23)11.4通讯设置 (23)11.5脉冲设置 (23)11.6其它 (24)12输入输出端子图 (25)12.1DMP-320F输入输出端子图 (25)12.2DMP-321F输入输出端子图 (26)12.3DMP-323F输入输出端子图 (27)13其它注意事项 (28)14储存 (28)15订货须知 (28)1 装置的外部接线说明a、模拟量参照装置的背面端子接线图（见技术说明书附图）接入电流、电压。
一、简介1.概述DMP300型微机变压器差动保护测控装置，适用于110KV及以下电压等级的三圈变或两圈变，具有开入采集、脉冲电度量采集、遥控输出、通讯功能。
其中DMP321适用于三圈变，DMP322适用于两圈变。
保护功能：a）差电流速断保护b）二次谐波制动的比率差动保护c）CT断线识别和闭锁功能d）过负荷告警e）过载启动风冷f）过载闭锁有载调压遥信量采集：a）本体轻、重瓦斯信号有载轻、重瓦斯信号压力释放信号变压器超温告警b）主变一侧开关的弹簧未储能、压力异常闭锁、报警c）从主变一侧开关操作箱中采集开关跳、合位，手跳、手合开关量脉冲电量：一路有功脉冲电度、一路无功脉冲电度遥控：遥控主变一侧开关2.特点：1）差动保护中各侧电流平衡补偿由软件完成，中低压侧电流不平衡系数均以高压侧为基准。
变压器各侧CT二次电流相位也由软件自动校正，即变压器各侧CT二次回路可接成丫型（也可选择常规接线），这样简化了CT二次接线，增加了可靠性。
1)变压器保护的差动保护与后备保护完全独立，各侧后备也完全独立，独立的工作电源、CPU实现真正意义上的主、后备保护，极大地提高了主变保护的可靠性。
2)通过菜单可直接查看主变各侧电流值的大小、相位关系，差电流大小，方便用户调试与主变投运。
3)选用高性能、高可靠性的80C196单片机，高度集成的PSD可编程外围芯片；宽温军用、工业级芯片；高精度阻容元件；进口密封继电器。
4)抗干扰、抗震动的结构设计全封闭金属单元机箱，箱内插板间加装隔离金属屏蔽板；高可靠性的进口接插件，加装固定挡条。
5)独到的多重抗干扰设计单元装置采取了隔离、软硬件滤波、看门狗电路、智能诊断各种开放闭锁控制，ALL IN ONE的主板电路设计原则，新型结构设计等多种抗干扰措施，取得了良好的效果。
6)体积小、模块化，既可安装于开关柜，构成分散式系统，又可集中组屏。
7)大屏幕液晶汉字显示运行参数、菜单，具有极好的人机界面，操作简单、直观、易学、易用。
8)所有保护功能均可根据需要直接投退，操作简单。
9)软件实现交流通道的模拟量精度调整，取消了传统的采保通道的误差补偿电位器，不但简化了硬件，更方便了现场调试、校验，还提高了精度。
10)独到的远动试验菜单功能。
装置中设有“远动试验”菜单,通过菜单按钮进行远动信息传输试验,如“差动速断动作”、“高压侧CT断线告警”等，无需试验接点真正闭合，可在线试验，方便了远动调试。
11)多层次的PASSWORD：运行人员口令、保护人员口令、远动人员口令。
12)事件记录分类记录32条故障信息，32条预告信息，8条自检信息，并具掉电保持功能。
二、主要技术参数1．额定数据交流电流 5A交流电压 100V交流频率 50HZ直流电压 220V2．功率消耗交流电流回路 IN=5A 每相不大于直流电源回路正常工作不大于8W保护动作不大于10W3.过载能力交流电流回路 2倍额定电流连续工作10倍额定电流允许10S直流电源回路 80%—130%额定电压连续工作4．测量误差：保护电流不大于±5%5.温度影响装置在-10℃～ 55℃温度下动作值因温度变化而引起的变差不大于±3%6．允许环境温度正常工作温度： -10℃～ 55℃极限工作温度： -25℃～ 75℃7．抗干扰性能:脉冲干扰试验能承受频率为1MHZ及100KMZ电压幅值共模2500V,差模1000V的衰减震荡波脉冲干扰试验.静电放电测试能承受IEC1000-4-2标准Ⅲ级、试验电压6KV的静电放电试验。
辐射电磁场干扰测试能承受IEC1000-4-3标准Ⅲ级、干扰场强10V/M的辐射电磁场干扰试验。
快速瞬变干扰测试能承受IEC1000-4-4标准Ⅲ级的快速瞬变干扰试验。
8．绝缘耐压标准满足部标1)交流输入对地：大于100兆欧2)直流输入对地：大于100兆欧3)信号及输出触点对地：大于100兆欧4)开入回路对地：大于100兆欧能承受2KV/1min的工频耐压，5KV的冲击电压。
9．保护的主要技术数据1) 差动速断保护电流元件：整定范围 2～80A，整定级差，误差小于±5%时间元件：整定范围0～10S，整定级差,误差小于40ms2) 比率差动保护差动门坎电流：整定范围：～10A，整定级差，误差小于±5%二次谐波制动比：整定范围：～制动比：固化为3）过负荷告警电流元件：（高压侧B相电流）整定：～10A，整定级差，误差小于±5%时间元件：整定范围0～10S，整定级差,误差小于40ms4）过载起动风冷电流元件：整定范围 2～80A，整定级差，误差小于±5%5）过载闭锁有载调压电流元件：（高压侧B相电流）整定：～10A，整定级差，误差小于±5%时间元件：整定范围0～10S，整定级差,误差小于40ms三、保护逻辑原理1.比率差动保护当以下两式同时成立时比率差动元件保护动作I cd＞I cdqdI cd＞KID×I zd （KID=）I zd=max Ig ，Iz ，Id其中：Ig、Iz、Id 分别为高、中、低压侧负荷电流Icd为差动电流Icdqd为差动保护门坎定值Izd为制动电流，取最大负荷侧电流KID为比率制动特性斜率，固化为2.二次谐波制动数据本保护利用三相差动电流二次谐波来防止涌流误动，Icd为差动电流基波分量，Icd2为差电流二次谐波分量，K2为二次谐波制动系数。
IzdKID=I cdI cdqd动作区二次谐波制动采用或制动方式，即A、B、C三相中有一相满足制动条件，则闭锁差动保护出口。
3.差动速断保护当任一相差动电流大于差流速断定值时，瞬时动作于出口继电器。
该保护可在变压器内部发生严重故障时快速切除故障变压器。
4.CT断线判断方法当主变（两圈或三圈）两侧有正常三相电流，此时如果一侧不平衡电流，产生的负序电流大于时，程序判断CT断线，当差电流不大于6A时，发CT断线信号，闭锁保护出口。
当差电流大于6A时，不闭锁保护出口。
5.过负荷告警动作条件：Ihb（高压侧B相电流）>IsetT>Tset式中Iset为该保护整定电流，Tset为该保护整定时间。
6. 过载起动风冷起动风冷动作条件：Ihb（高压侧B相电流）>Iset1T>Tset关闭风冷动作条件：Ihb（高压侧B相电流）<Iset2T>Tset式中Iset1、Iset2为该保护整定电流，Tset为该保护整定时间。
7. 过载闭锁有载调压动作条件：Ihb（高压侧B相电流）>IsetT>Tset式中Iset为该保护整定电流，Tset为该保护整定时间。
8. 主变本体保护：变压器本体保护通过主变操作箱中重动板上的重动继电器分别出口，跳各侧开关，其事件信号在差动装置采集与上送。
四.机箱结构装置为IEC标准6U机箱, 其单箱外形及安装开孔尺寸见附图1。
集中组屏时,三个单元插箱组成一层机箱, 嵌入式安装于屏柜上,每屏可装四层共12个单箱，标准屏柜尺寸为：2260X800X600或2360X800X600。
五.硬件组成DMP300型微机变压器主保护单元（差动保护）和后备保护单元保护装置硬件组成一样，由下列模件组成：电源模件，交流模件，CPU模件，开入开出板模件，背板模件，液晶显示模件，全封闭金属机箱，操作单元由变压器各侧的操作板模件背板模件，跳合闸状态显示模件，全封闭金属机箱组成，各模件之间有金属屏蔽板，减少电磁干扰的影响。
插件位置示意如图：交流模件电源模件CPU模件开入开出模件各模件功能简述如下：1．电源模件：提供装置各种工作电源，直流或交流220V输入，经抗干扰滤波回路后，利用逆变原理输出±5V，±12V，+24V。
三组电压均不共地，且采用浮地方式，同外壳不相连。
电源具有过压保护、过流保护功能。
经拨动开关进行投退，有绿色LED灯指示。
+5V用于CPU及外围芯片±12V用于模拟量采集回路+24V用于驱动继电器N7 N4 N8 N5 N1N2N9 N6N3模拟地模拟地模拟地2． 交流模件：将交流电压、电流转变为弱电信号，以便模数转换。
保护CT 与测量CT 分开，保证保护要求的抗饱和特性与测量精度。
交流模件共可以装12路交流输入回路,据用户所要求的保护功能及测量功能而配备。
其原理图如下：模件：采集数据、开入量，数据加工处理，完成计算、保护功能,产生控制出口、信息，完成通讯功能。
本装置CPU 采用高性能十六位单片机80C196,有可靠的看门狗功能,当因干扰等原因造 成程序走飞时,会使CPU 复位,提高可靠性。
交流模件送到CPU 模件的模拟量，经放大滤波后，进行A/D 转换，精度达十四位。
采用全波傅氏算法，具有良好的滤波效果，抗干扰性能好，适用于继电保护。
从P1口及高速输出口产生控制出口，经隔离与电压转换后，驱动继电器。
当程序起动出口时，先起动保护起动继电器，将+24V 切换到出口继电器，保证出口可靠，当电源模件+220-220+5V-5V +12V-12V +24V地地地地出口器件损坏或输入定值丢失出错时，程序自检发现后， 除发自检信息外，还起动自检继电器，切断出口继电器+24V 电压，防止误动,提高可靠性。
采用CAN 通讯（或电流环方式、485），有红色LED 、绿色LED 指示灯。
通过26芯扁平电缆与液晶显示模件相连。
经光电隔离后的开入量，驱动后与数据总线相连。
原理示意图如下：4.开入开出板模件：开关量信号采集与输出。
操作电源为直流220V 电压，装有遥跳、遥合、各保护跳闸继电器，并留有一备用继电器，通过单元间连线（组屏时已连好）将信号送至操作箱单元，驱动保护出口继电器。
开入开出板上装焊开入量的光电隔离回路，其公共端为—220V ，原理示意图为：CPU模/数转换开入光隔驱通 讯开出驱动存储控制液晶显示5．背板模件：各模件之间用牢靠进口接插件与背板相连接，相互传递数据。
外部模拟量,开入量输入,控制输出均通过牢靠的端口子与背板相连。
6．液晶显示模件：实时显示电流、频率，保护信息等，保护功能投退，定值修定，人机界面友好。
六.变压器差动保护整定说明（一）装置二次CT接线方式方式1：主变各侧一次绕组接线方式的差异而引起各侧一次电流相位差异的补偿，由各侧CT接线方式进行纠正补偿。
例如：主变一次绕组接线方式：“丫/Δ”，二次接线为“Δ/丫”主变一次绕组接线方式：“丫/丫/Δ”，二次接线为“Δ/Δ/丫”采用这种接线方式时，本装置菜单中关于主变各侧CT接线方式的设置均为“OFF”，如高压侧丫/丫，设置为“OFF”，中低压“丫/丫”，设置为“OFF”。
方式2：主变各侧二次CT接线均按“丫”方式接线，相位差由软件补偿。
采用这种接线方式时，本装置菜单中关于主变各侧CT接线方式功能选择，将主变一次绕组为“丫”的变压器侧接线方式“丫/丫”设置为ON。
