电力变压器保护装置

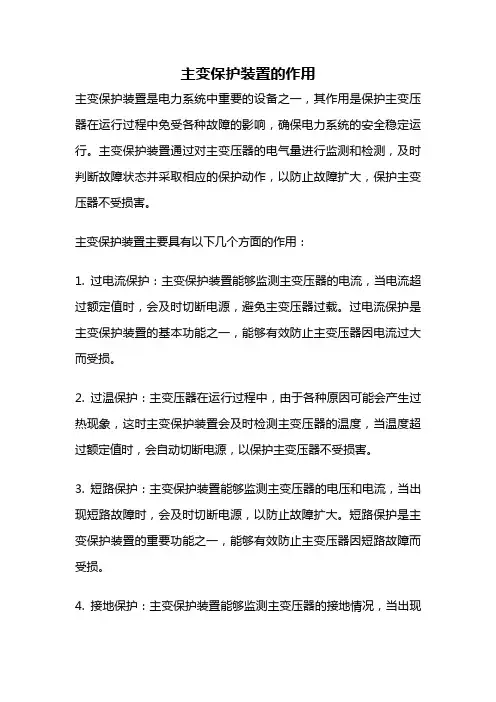

主变保护装置的作用主变保护装置是电力系统中重要的设备之一，其作用是保护主变压器在运行过程中免受各种故障的影响，确保电力系统的安全稳定运行。

主变保护装置通过对主变压器的电气量进行监测和检测，及时判断故障状态并采取相应的保护动作，以防止故障扩大，保护主变压器不受损害。

主变保护装置主要具有以下几个方面的作用：1. 过电流保护：主变保护装置能够监测主变压器的电流，当电流超过额定值时，会及时切断电源，避免主变压器过载。

过电流保护是主变保护装置的基本功能之一，能够有效防止主变压器因电流过大而受损。

2. 过温保护：主变压器在运行过程中，由于各种原因可能会产生过热现象，这时主变保护装置会及时检测主变压器的温度，当温度超过额定值时，会自动切断电源，以保护主变压器不受损害。

3. 短路保护：主变保护装置能够监测主变压器的电压和电流，当出现短路故障时，会及时切断电源，以防止故障扩大。

短路保护是主变保护装置的重要功能之一，能够有效防止主变压器因短路故障而受损。

4. 接地保护：主变保护装置能够监测主变压器的接地情况，当出现接地故障时，会及时切断电源，以保护主变压器不受损害。

接地保护是主变保护装置的必备功能之一，能够有效防止主变压器因接地故障而受损。

5. 欠电压保护：主变保护装置能够监测主变压器的电压，当电压低于额定值时，会及时切断电源，以保护主变压器不受损害。

欠电压保护是主变保护装置的重要功能之一，能够有效防止主变压器因电压过低而受损。

6. 过电压保护：主变保护装置能够监测主变压器的电压，当电压超过额定值时，会及时切断电源，以保护主变压器不受损害。

过电压保护是主变保护装置的重要功能之一，能够有效防止主变压器因电压过高而受损。

7. 动作记录和报警功能：主变保护装置能够记录主变压器的各种故障动作情况，并能及时报警，通知运维人员进行处理。

动作记录和报警功能是主变保护装置的重要功能之一，能够及时发现故障并采取相应的措施，保护主变压器的安全运行。

电力变压器的保护装置[摘要]为保护变压器运行安全，变压器必须安装保护装置。

具体安装在哪个部位，一定要按变压器容量及型式和变压器在供电系统中的地位根据相关规程执行。

[关键词]变压器保护装置中图分类号：tm732 文献标识码：a 文章编号：1009-914x（2013）22-0043-011 户外高压跌落式熔断器容量较小的配电变压器应采用高压跌落式熔断器作为短路保护。

高压跌落式熔断器基本结构如图1所示。

10-180kva配电变压器配用的熔丝的容量见表1，供具体工作中选择参考。

2、配电变压器防雷保护在雷雨季节，架空线路和变压器经常受到雷电过电压的侵袭。

雷电过电压比电气设备本身的额定电压高许多，导致绝缘击穿，甚至引发燃烧爆炸。

变压器一定要有防雷保护。

配电变压器常用的防雷保护设备是避雷器和保护间隙。

在雷电过电压波袭时，会引雷电流入地，使配电变压器等电气设备不受雷电过电压的破坏。

（1）高压阀型避雷器，配电变压器一般使用的高压阀型避雷器的结构如下：高压阀型避雷器的外部瓷件作绝缘保护，内部由多个阀型非线性电阻和火花间隙组成。

阀型非线性电阻具有的电压越高而电阻值就越小、电压越低则电阻值越大。

阀型电阻的一端通过接地线接地，上部的火花间隙接到变压器的高压侧。

在一般工作条件下，火花间隙有足够的绝缘强度，不可能被正常运行的工频电压击穿。

在有雷电过电压出现时，火花间隙骤然被击穿，高电压加到阀型电阻上，这时阀型电阻值马上降低，甚至降到”零”值，将雷电流迅速导入大地。

雷电波过后，阀型电阻的电阻值又骤然升高，恢复至原来的高电阻值，工频电流同时被火花间隙截断，避免线路由于继续放电而出现跳闸事故，使电路恢复正常运行。

（2）角型间隙。

在雷电过电压波袭来时，角型间隙击穿，将雷电流引入地下。

间隙的结构一定要符合以下要求：①间隙距离能调节，调节好后要保持稳定不变。

②间隙不容易在雨滴后短路，一般采用水平间隙。

③间隙击穿时，其电弧不能跳到其他机械设备上。

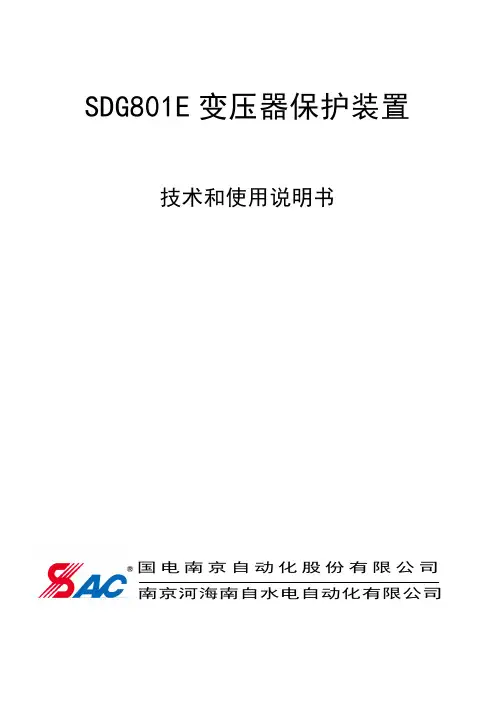

SDG801E变压器保护装置技术和使用说明书国电南京自动化股份有限公司南京河海南自水电自动化有限公司SDG801E变压器保护装置技术与使用说明书编写李鹏高振东审核批准(此页仅供审查签署用，不印刷)安全声明为保证安全、正确的使用装置，请务必阅读一下重要信息：1）装置的安装和调试应由专业人员进行2）装置上电使用前请仔细阅读说明书。

应遵照国家和电力行业相关规程并参照说明书对装置进行操作、调整和测试。

如有随机资料，相关部分以资料为准3）装置上电前，应明确连线与正确示图相一致4）装置应可靠接地5）装置施加的额定操作电压应与铭牌上标记的一致6）严禁无防护措施触摸电子器件7）接触装置端子，要防止电触击8）如要拆解装置，必须保证断开所有的外部端子连接，或者切除所有的输入激励量。

否则，触及装置内部的带电部分，将可能造成人身伤害；9）对装置进行测试时，应使用可靠的测试仪；10）装置的调试密码：0801；操作密码：8888版本声明本说明书适用于SDG800E型变压器保护装置V1.0版本。

产品说明书版本修改记录表*技术支持电话：（025）51858389传真：（025）51858373*本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符*2015年6月第1版第1次印刷*国电南自技术部监制目录1概述 (1)1.1应用范围 (1)1.2装置特点 (1)1.3主要保护性能 (2)2配置方案 (4)2.1保护功能 (4)2.2典型配置 (4)2.3组屏方案 (5)3主要技术指标 (7)3.1机械及环境参数 (7)3.2额定电气参数 (7)3.3电磁兼容 (7)3.4保护主要技术指标 (8)4保护原理说明 (10)4.1变压器差动保护 (10)4.2复合电压闭锁过流保护 (14)4.3复合电压闭锁方向过流保护 (15)4.4过流速断保护 (18)4.5零序过流保护 (18)4.6零序方向保护过流保护 (19)4.7间隙零序保护 (20)4.8间隙过压保护 (21)4.9间隙过流保护 (22)4.10过负荷、启动通风及闭锁调压保护 (23)4.11低压侧零序电压告警 (23)4.12TV断线 (24)4.13非电量保护 (24)5装置整体说明 (26)5.1结构及安装 (26)5.2装置面板布置及功能说明 (27)5.3装置背板布置图 (28)5.4模件配置及各模件说明 (29)6界面操作说明 (38)6.1界面显示风格 (38)6.2装置键盘说明 (38)6.3界面功能框图 (39)6.4装置密码 (40)6.5操作说明 (40)7通信及对时说明 (53)7.1通信口及通信规约 (53)7.2MODBUS通信规约 (53)7.3串口103通信规约 (55)7.4以太网103通信规约 (57)7.5GPS校时 (58)附录A 整定计算及工程应用说明 (60)A.1.变压器差动保护 (60)A.2.复合电压闭锁过流保护 (62)A.3.复合电压闭锁方向过流保护 (62)A.4.过流速断保护 (63)A.5.零序过流保护 (64)A.6.零序方向过流保护 (64)A.7.间隙零序保护 (65)A.8.过负荷保护 (66)A.9.低压侧接地告警 (66)附录B 装置配置说明 (67)B.1.变压器差动保护装置（SDG801E-TM） (67)B.2.变压器后备保护装置（SDG801E-TB） (68)1 概述1.1 应用范围SDG801E型变压器保护装置为针对35kV～110kV 电压等级电力变压器功能要求及配置特点研发的新一代数字式变压器保护装置。

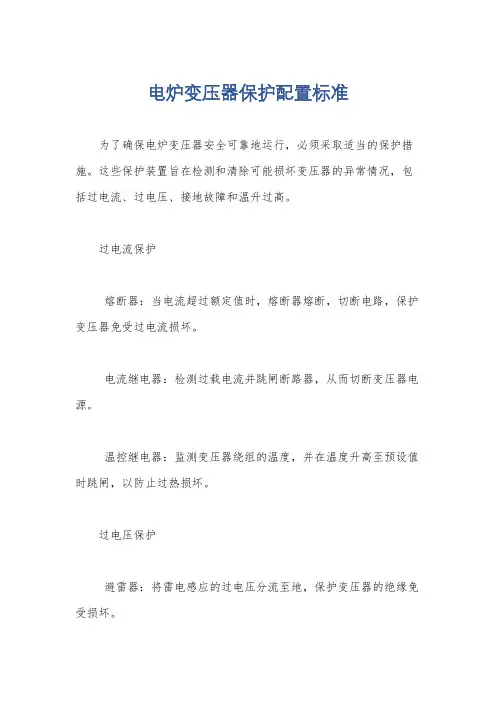

电炉变压器保护配置标准为了确保电炉变压器安全可靠地运行，必须采取适当的保护措施。

这些保护装置旨在检测和清除可能损坏变压器的异常情况，包括过电流、过电压、接地故障和温升过高。

过电流保护熔断器：当电流超过额定值时，熔断器熔断，切断电路，保护变压器免受过电流损坏。

电流继电器：检测过载电流并跳闸断路器，从而切断变压器电源。

温控继电器：监测变压器绕组的温度，并在温度升高至预设值时跳闸，以防止过热损坏。

过电压保护避雷器：将雷电感应的过电压分流至地，保护变压器的绝缘免受损坏。

浪涌抑制器：吸收由开关操作或其他事件产生的浪涌电压，防止其损坏变压器绕组。

电压继电器：检测过电压并跳闸断路器，以切断变压器电源。

接地故障保护继电保护：检测变压器绕组与地之间发生的接地故障，并跳闸断路器，以防止故障电流损坏变压器。

核心平衡电流互感器：测量流入变压器核心和流出的电流差，如果差值过大，则指示接地故障并触发保护装置。

温升过高保护温度继电器：监测变压器的绕组温度，并在温度升高至预设值时跳闸，以防止过热损坏。

热像仪：通过非接触式测量，检测变压器不同部位的温度分布，用于定期检查和预防性维护。

其他保护措施除了上述主要保护装置外，电炉变压器还可能配备以下保护装置：差动保护：比较变压器两侧电流的差异，如果差异过大，则指示内部故障并跳闸。

过励磁保护：检测变压器过励磁状态（当电压过高时），并采取措施降低磁通量，以防止绕组损坏。

失压保护：当变压器输入电压下降或消失时，切断变压器电源，以防止无功功率反送。

保护装置的选择和设置保护装置的选择和设置取决于变压器的额定值、应用和操作环境。

应仔细考虑以下因素：变压器的额定电流和电压过载能力和允许的温升接地系统类型电源系统的特性环境条件（温度、湿度）维护和测试保护装置应定期维护和测试，以确保其正常工作。

维护包括定期清洁、检查连接和校准设置。

测试包括注入测试电流或电压，以验证保护装置的正确响应。

通过实施全面的保护配置，电炉变压器可以免受各种异常情况的损坏，从而确保其安全可靠的运行。

(1)瓦斯保护。

容量在800kvA以上的变压器，应装设瓦斯保护，用以反映变压器油箱内故陋及油面降低。

(2)纵联差动保护。

单独运行的7500kV A以上的变压器采用纵联差动保护，作为变压器内部故障、绝缘旁管及引出线相间短路的保护。

小容量的变压器可用电流速断保护代替差动保护。

(3)过电流保护。

作为变压器外部短路和内部短路的后备保护。

(4)零序电流保护。

在变压器中性点直接接地或经放电间隙接地时，应装设零序电流保护，用以提高单相接地时保护的灵敏度。

(5)过负荷及温度保护。

一般用作信号，但在无人值班的变电所，也可以用作跳闸或自动切除一部分负荷。

变压器继电保护装置应用现状及改造措施发布时间：2022-11-27T07:35:18.482Z 来源：《中国科技信息》2022年8月第15期作者：冶军[导读] 电力系统中继电保护发挥着极其重要的作用，在这个系统中的某个原件发生故障时，能够马上跳闸，冶军国家电投集团黄河上游水电开发有限责任公司格尔木分公司摘要：电力系统中继电保护发挥着极其重要的作用，在这个系统中的某个原件发生故障时，能够马上跳闸，以最大速度中断整个电路的危险因素和最小范围切断原件或者发出信号给技术人员使其采取行动。

继电保护装置的合理应用还能实现对变压器容量参数等的监测，可及时发现变压器运行异常状况并发出警报，对于提升变压器运行可靠性具有积极作用。

但目前来看，当前应用的继电保护装置在应用中暴露出了很多问题，主要表现为机械控制部分容易出现卡死现象、触点容易产生氧化影响保护动作的灵敏度、保护定值精度低等问题。

因此，本文先对变压器继电保护装置的应用现状进行分析，之后探讨有效的改造措施。

关键词：变压器；继电保护；应用现状；改造措施引言当前的社会生产以及人们生活均对电力能源产生了较大的依赖，电力能源的供应质量和安全直接影响生产作业和人们的生活质量。

因此，会借助变压器对电流和电压进行有效调节，在保障满足用电需求的基础上，降低能源损耗。

可以说变压器是保证供电质量的关键设备。

而由于当前的变压器运行压力较大，很可能出现故障问题，当变压器无法正常工作的情况下便会带来很多潜在的事故风险。

从前期发生的一系列供电事故来看，事故影响往往十分深远。

因此，急需通过提高继电保护装置的保护动作可靠性来保证变压器的稳定运行。

1变压器继电保护变压器继电保护主要从两方面着手，即短路保护与瓦斯保护。

其中，在短路保护环节中，主要是针对变压器的阻抗问题与过电流情况进行继电保护，针对变压器阻抗问题的保护是通过阻抗元件的保护功能来实现的，实际上就是对变电器进行自动断电处理，以规避变压器阻抗问题；而后者则需要通过变压器两侧端元件与电源电流保护装置的协同，对电流元件进行继电保护，让电流元件及其相关时间元件在经历短期运行后可自动断电，以避免变压器出现过电流问题。
