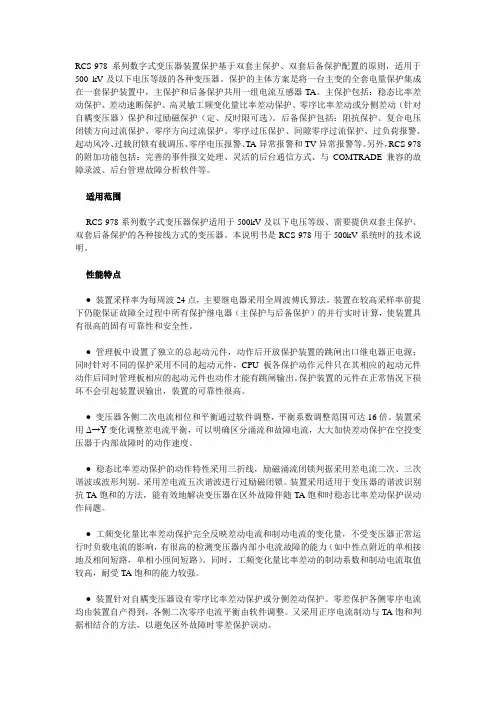

主变保护(RCS-978)运行规程第一章装置简介2.1 220kV主变保护RCS-978E主变保护装置功能介绍2.1.1 装置的生产厂家及型号南瑞继保公司生产的RCS-978系列微机变压器成套保护装置，该保护从原理及接线上都满足了保护双重化的要求。
2.1.2 装置的功能及组成装置的功能：装置为微机实现的数字式变压器保护，它包括差动保护、三侧后备保护、非电量保护、公共绕组保护、非全相及失灵保护及三侧操作箱。
装置的组成：RCS-978系列微机变压器成套保护装置采用I、II屏组合方式，其中保护Ⅰ屏包括RCS-978变压器成套保护装置、RCS-974变压器非电量及辅助保护装置、保护Ⅱ屏包括RCS-978变压器成套保护装置、CZX-12R操作继电器箱。
RCS-974变压器非电量及辅助保护装置包括变压器非电量及非全相保护。
CZX-12R操作继电器箱是220kV开关的操作回路和220kV交流电压切换回路。
220kV开关的操作回路包括一套合闸回路和两套相对独立的跳闸回路。
2.2.3 保护配置RCS-978装置中可提供一台变压器所需要的全部电量保护，主保护和后备保护共用同一TA。
这些保护包括：稳态比率差动差动速断工频变化量比率差动零序比率差动/分侧比率差动复合电压闭锁方向过流零序方向过流零序过压间隙零序过流后备保护可以根据需要灵活配置于各侧。
另外还包括以下异常告警功能：过负荷报警起动冷却器过载闭锁有载调压零序电压报警公共绕组零序电流报警差流异常报警零序差流异常报警差动回路TA断线TA异常报警和TV异常报警2.3 RCS-978E主变保护装置主要技术指标2.3.1 动作时间差动速断： 15 ms (1.5倍整定值)稳态比率差动： 30 ms (2倍整定值)工频变化量比率差动： 30 ms (2倍整定值)零序比率差动（或分侧差动）： 30 ms (2倍整定值)2.3.2 事件记录⑴故障录波容和故障事件报告容量保护起动记录起动前2个周波、起动后6个周波的所有电流电压波形。

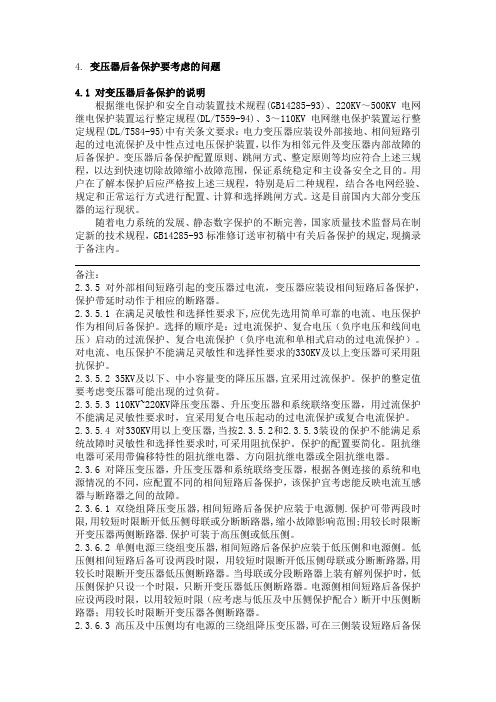

4.变压器后备保护要考虑的问题4.1 对变压器后备保护的说明根据继电保护和安全自动装置技术规程(GB14285-93)、220KV～500KV电网继电保护装置运行整定规程(DL/T559-94)、3～110KV电网继电保护装置运行整定规程(DL/T584-95)中有关条文要求：电力变压器应装设外部接地、相间短路引起的过电流保护及中性点过电压保护装置，以作为相邻元件及变压器内部故障的后备保护。
变压器后备保护配置原则、跳闸方式、整定原则等均应符合上述三规程，以达到快速切除故障缩小故障范围，保证系统稳定和主设备安全之目的。
用户在了解本保护后应严格按上述三规程，特别是后二种规程，结合各电网经验、规定和正常运行方式进行配置、计算和选择跳闸方式。
这是目前国内大部分变压器的运行现状。
随着电力系统的发展、静态数字保护的不断完善，国家质量技术监督局在制定新的技术规程，GB14285-93标准修订送审初稿中有关后备保护的规定,现摘录于备注内。
_____________________________________________________________________ 备注：2.3.5 对外部相间短路引起的变压器过电流，变压器应装设相间短路后备保护，保护带延时动作于相应的断路器。
2.3.5.1 在满足灵敏性和选择性要求下,应优先选用简单可靠的电流、电压保护作为相间后备保护。
选择的顺序是：过电流保护、复合电压（负序电压和线间电压）启动的过流保护、复合电流保护（负序电流和单相式启动的过电流保护）。
对电流、电压保护不能满足灵敏性和选择性要求的330KV及以上变压器可采用阻抗保护。
2.3.5.2 35KV及以下、中小容量变的降压压器,宜采用过流保护。
保护的整定值要考虑变压器可能出现的过负荷。
2.3.5.3 110KV~220KV降压变压器、升压变压器和系统联络变压器，用过流保护不能满足灵敏性要求时，宜采用复合电压起动的过电流保护或复合电流保护。

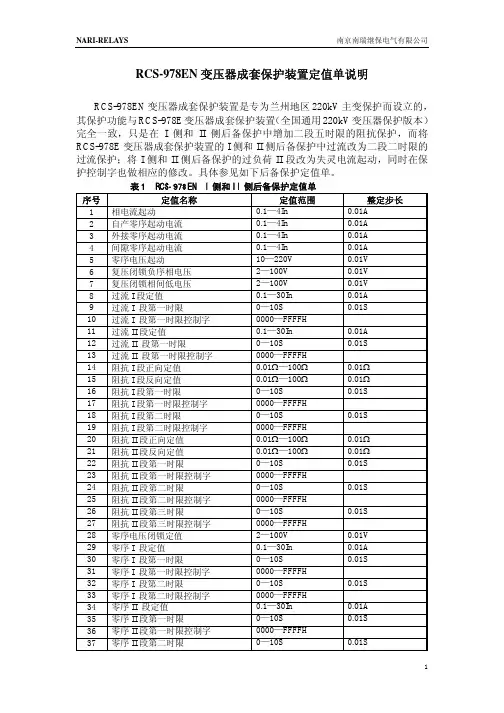

RCS978E系列变压器保护装置作业指导书RCS-978E保护装置作业指导书厂（站）主变名称高压侧开关CT变比中压侧开关CT变比低压侧开关CT变比高压侧套管CT变比高零序套管CT变比高压侧间隙CT变比中压侧套管CT变比中零序套管CT变比中压侧间隙CT变比装置内置CT电流 A检验日期年月日至年月日检验人1.清扫、紧固、外部检查检查项目结果保护装置背板接线正确性检查及保护屏端子螺丝紧固。
压板对位、接线压接可靠性检查，螺丝紧固。
检查各插件接触良好,闭锁到位。
切换开关、按钮、键盘等应操作灵活无卡涩现象检查。
检查保护装置的箱体或电磁屏蔽体与接地网可靠连接。
二次保险（空开）检查，符合要求。
端子箱空开及端子接线螺丝紧固。
2.整体回路绝缘测试项目结果（大于1MΩ）项目结果（大于1MΩ）电流对地控制电源对地电压对地保护电源对地跳合闸对地信号对地要求:在保护装置检验前测量,用1000V兆欧表进行测量。
（部分检验时需取出插件检查）3.接地检查检查点接地完好性检查电流回路接地点电压回路接地点电缆屏蔽层4.保护程序版本检查保护用途：差动及后备保护板管理板面板软件版本号CRC检验码程序形成时间5.开关量输入检查名称投入压板CPU变位投差动保护1LP1投高压侧相间后备1LP2投高压侧接地零序1LP3投高压侧不接地零序1LP4退高压侧电压1LP5投中压侧相间后备1LP6投中压侧接地零序1LP7投中压侧不接地零序1LP8退中压侧电压1LP9投低压侧后备保护1LP10退低压侧电压1LP11复归1FA按钮打印1YA把手对时短接1RD1：1RD46.输出接点检查名称中央信号接点遥信接点状态差动跳闸1XD1：3 1YD1：3高压侧后备跳闸1XD1：4 1YD1：4中压侧后备跳闸1XD1：5 1YD1：5低压侧后备跳闸1XD1：6 1YD1：6装置闭锁1XD1：9 1YD1：9装置报警1XD1：10 1YD1：10TA断线1XD1：11 1YD1：11TV断线1XD1：12 1YD1：12过负荷1XD1：13 1YD1：13低压侧零序过压1XD1：14 1YD1：14高压侧报警1XD1：17 1YD1：17中压侧报警1XD1：18 1YD1：18低压侧报警1XD1：19 1YD1：197.模数变换系统检验7.1差动保护采样精度检查（单位: A/°）通道号零漂检查外加正序电流0.2A 外加正序电流5A 外加正序电流10A Ia1 A∠°A∠°A∠°Ib1 A∠°A∠°A∠°Ic1 A∠°A∠°A∠°Ia2 A∠°A∠°A∠°Ib2 A∠°A∠°A∠°Ic2 A∠°A∠°A∠°Ia3 A∠°A∠°A∠°Ib3 A∠°A∠°A∠°Ic3 A∠°A∠°A∠°7.2后备保护采样精度检查（单位: A / ∠°）（各侧均加对称三相电流、电压）零漂检查施加1A/20V 施加5A/40V 施加10A/60V Ha A/ V A/ V∠°A/ V∠°A/ V∠°Hb A/ V A/ V∠°A/ V∠°A/ V∠°Hc A/ V A/ V∠°A/ V∠°A/ V∠°H0 A/ V A/ V∠°A/ V∠°A/ V∠°Ma A/ V A/ V∠°A/ V∠°A/ V∠°Mb A/ V A/ V∠°A/ V∠°A/ V∠°Mc A/ V A/ V∠°A/ V∠°A/ V∠°M0 A/ V A/ V∠°A/ V∠°A/ V∠°La A/ V A/ V∠°A/ V∠°A/ V∠°Lb A/ V A/ V∠°A/ V∠°A/ V∠°Lc A/ V A/ V∠°A/ V∠°A/ V∠°L0 A/ V A/ V∠°A/ V∠°A/ V∠°8.保护校验8.1差动保护校验8.1.1差动平衡性试验（变压器容量: MVA）项目高压侧中压侧低压侧变压器全容量（MV A）接线方式变压器额定电压变压器CT变比各侧平衡系数相别A相差流B相差流C相差流各侧所加电流高压侧对低压侧(180°)高压侧对中压侧(180°)8.1.2差动保护测试保护类型差动动作整定值:( A) 差动速断保护整定值:( A) 0.95倍 1.05倍动作时间0.95倍 1.05倍动作时间高压侧A B C中压侧A B C低压侧A B C8.1.3比率制动测试（保护软件设定k1=0.5 ; k2=0.7）Ihe＝ A。
Q/GDW-01IRCS-978微机成套变压器保护装置检验作业指导书华北电网有限公司 发布8 0 0 2—4 0 . 5 0 3 4 1 W B H / QQ/HBW14305.04—2008目 次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 检修前准备 (1)4 装置的校验流程 (4)5 作业程序和作业标准 (5)附录A （资料性附录）装置主要技术参数 (18)附录B （资料性附录）装置全部检验报告 (19)附录C （资料性附录）装置部分检验报告 (30)IQ/HBW14305.04—2008 IIQ/HBW14305.04—2008前 言为进一步加强华北电网继电保护装置检验工作的规范性，提高标准化管理水平，强化继电保护装置的现场安全管理而制定本标准。
本标准附录A、附录B、附录C为资料性附录。
本标准由公司标准化工作委员会提出。
本标准由公司调度通信中心归口。
本标准主要起草单位：电力调度通信中心。
本标准主要起草人：高云辉、李延龙。
本标准审查人：刘永奇。
本标准批准人：马宗林。
IQ/HBW14305.04—2008 IIQ/HBW14305.04—20081RCS-978微机成套变压器保护装置检验作业指导书1 范围本作业指导书适用于RCS-978微机成套变压器保护装置的检验作业。
作业目的是对RCS-978微机成套变压器保护装置（以下简称装置）运行过程中的周期性检验。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
国家电网公司电力安全工作规程3 检修前准备装置检修前的准备工作见表1，对人员的要求见表2，备品备件见表3，仪器仪表及工具见表4，所需材料见表5，危险点分析见表6，安全措施见表7。

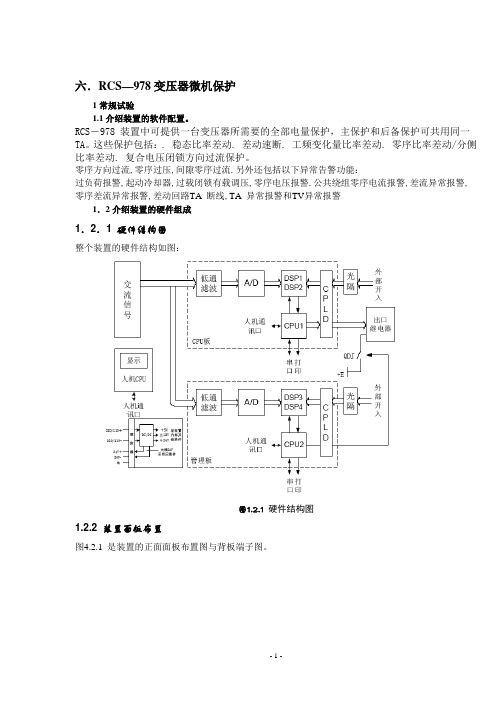

六．RCS—978变压器微机保护1常规试验1.1介绍装置的软件配置。
RCS－978 装置中可提供一台变压器所需要的全部电量保护，主保护和后备保护可共用同一TA。
这些保护包括：. 稳态比率差动. 差动速断. 工频变化量比率差动. 零序比率差动/分侧比率差动. 复合电压闭锁方向过流保护。
零序方向过流,零序过压,间隙零序过流.另外还包括以下异常告警功能：过负荷报警,起动冷却器,过载闭锁有载调压,零序电压报警.公共绕组零序电流报警,差流异常报警,零序差流异常报警,差动回路TA 断线,TA 异常报警和TV异常报警1．2介绍装置的硬件组成1．2．1 硬件结构图整个装置的硬件结构如图：图1.2.1 硬件结构图1.2.2 装置面板布置图4.2.1 是装置的正面面板布置图与背板端子图。
1.2.3 装置接线端子(RCS-978JS 接线端子及接点原理图)图4.3.1.1 RCS-978JS 接线端子定义图图4.3.1.2 RCS-978JS 跳闸接点图图4.3.1.3 RCS-978JS 跳闸信号接点图图4.3.1.4 RCS-978JS 异常信号接点图图4.3.1.5 RCS-978JS 异常操作接点图1．3介绍装置的各保护，重合闸逻辑框图1.3.1 稳态比率差动的动作逻辑图1.3.1 稳态比率差动的逻辑框图1.3.2 工频变化量比率差动图1.32 工频变化量比率差动的逻辑框图1.3.3零序比率差动的逻辑框图：图1.3.3零序比率差动的逻辑框图1.3.4分侧差动的逻辑框图：图1.3.4 分侧比率差动的逻辑框图1.3.5复合电压闭锁方向过流逻辑框图复合电压闭锁方向过流逻辑框图1.3.6 零序方向过流保护图1.3.6零序过流保护逻辑框图1.4常规试验RCS-978 变压器微机保护调试报告一、基本信息二．逆变稳压电源检测输出电压及稳压特性检测（单位：V）1.2.正常及80%额定电压下断合外部直流，电源自启动功能检查三．开关量输入回路(检查4B17-2B29，4B16-2B30是否连通)四．告警回路检查五．定值及定值区切换功能检查：定值区切换功能检查：注意：1、变更装置参数或系统参数定值后，应相应将保护整定值重新保存一下，否则会出一定值无效报警；2、系统参数中各侧原边电压为相电压；各侧一次电压为实际运行用的线电压；若哪一侧不用，则将该侧一次电压整定为0；3、若各侧中最大二次额定电流小于0.4In，报整定值出错，检查流变变比及容量是否输入正确。
编号：Q/×××变电站变RCS-978H保护部分检验作业指导书（试行）作业负责人：作业日期年月日至年月日华北电网有限公司前言为进一步加强华北电网继电保护校验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。
通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。
本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。
本作业指导书的附录A、附录B及附录C、分别为保护装臵的主要技术参数、试验报告及现场工作安全技术措施，是本作业指导书不可分割的部分，具有与本指导书相同的效力。
本作业指导书由华北电网有限公司提出，京津唐电网继电保护作业指导书编写工作组负责编写，由华北电力调度局负责解释。
本作业指导书起草人：高云辉本作业指导书审核人：宋新利本作业指导书自发布之日起执行。
1范围1．1本作业指导书适用于京津唐电网RCS-978H型数字式变压器保护的部分检验。
1．2本作业指导书规定了RCS-978H型数字式变压器保护的检验内容、检验要求和试验。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
2．1 DL 408-91《电业安全工作规程》（发电厂和变电所电气部分）《国家电网公司电力安全工作规程》2．2 GB 7261-2001《继电器及继电保护装臵基本试验方法》2．3 GB 14285-93《继电保护和安全自动装臵技术规程》2．4 GB/T 15145-2001《微机线路保护装臵通用技术条件》2．5 DL 478-2001《静态继电保护及安全自动装臵通用技术条件》2．6 DL/T 559-94《220--500kV电网继电保护装臵运行整定规程》2．7 DL/T 624-1997《继电保护微机型试验装臵技术条件》3修前准备3.1准备工作安排3.2人员要求3.3备品备件3.4工器具3.5材料3.6危险点分析3.7安全措施3.8人员分工4RCS-978H保护部分检验流程图工作负责人：5作业程序和作业标准(试验记录见附录A) 5.1开工5.2检修电源的使用5.3检修内容和工艺标准5.4竣工6验收记录7作业指导书执行情况评估附录 A（资料性附录）设备主要技术参数附录 B（资料性附录）变RCS-978H数字式变压器保护部分检验试验报告B.1 所需仪器仪表B.2 保护屏后接线、插件外观检查及压板线检查B.3 绝缘测试B.4 通电初步检查B.4.1 逆变电源检查B.4.2 软件版本检查B.4.3 液晶显示及面板键盘检查B.5 交流电流、电压零漂及精度检验B.5.1 零漂检验:（在显示屏上选择相应的菜单）电流：-0.01A<I<0.01A（额定电流为1A）电压：-0.05V<U<0.05V B.5.1.1 电压零漂检查B.5.1.2 电流零漂检查B.5.2 交流量精度测试B.5.2.1 电流精度测试(单位：A)B.5.2.2 电压精度测试(单位：V)B.6 开入开出回路检查B.6.1 开入回路检查结合实际回路，检查所用开入量变位正确。
