跌落式熔断器的选型和型号参数

一、NCX型熔断器概述：1.1 NCX型熔断器有对工业提供安全、可靠的过电流保护的长期历史，NCX设计将对可能由于系统过负载或故障条件而引起损坏的设备提供过电流保护。

1.2 NCX型熔断器对于配电系统除了作为熔断器使用以外也作为户外负荷开关使用。

负荷开断由一个独立的负荷开断灭弧栅限制了电弧并提供去游离作用。

常规操作的负荷开断用带钩的杆正常地拉开熔断器进行。

负荷开断特性延长了熔断器的寿命。

独立的负荷开断原理能够实现线路工人用普通的操作杆轻松、安全地切断负荷电流。

此外，NCX型熔断器具备应用的灵活性，优良的特性，安装简便，长时间的无故障运行和使用寿命等优点。

二、NCX型熔断器产品型号说明：三、NCX型熔断器应用范围：3.1 100A载熔件将容纳额定电流6A～100A的熔断件。

200A栽熔件将容纳额定电流100A～200A的熔断件。

对于特定的使用场合，合适的熔断件规格和形式的选择是随要承栽的持续负载电流、保护的设备型式和其他过电流保护设备要求的配合而变化。

保护设备的形式包括断路器、电力重合器以及电缆和线路。

3.2 NCX型熔断器提供多种故障电流分断。

通过使用释压帽或熔断件扩展帽达到的灵活性。

100A释压帽设计成13780kPa 压力下排气，200A释压帽设计成8957kPa压力下排气。

释压帽使NCX更有效地从熔断器管喷出电离气体并大大地提高了它的分断能力。

熔断件扩展帽使用在要求单喷的配置中，熔断件扩展使可熔单元处于更低的位置，从而减小了大量管内的压力，这些使熔断管具备更高的分断容量。

四、NCX型熔断器依据标准：NCX型熔断器和设计和试验满足以下标准的要求：NEMASG-2-1986ANSI C37.41.1994, ANSI C37.42-1989GB 15166.3-1994，DL./T 640-1997NCX-12/100-12.5 NCX-12/100-12.5 NCX-12/200-12.5NCX-12/200-12.5五、NCX型熔断器机构组成及其优点5.1 熔管机构NCX型熔断器的载熔体为防潮熔管。

表1跌落式熔断器主要技术参数响应表（投标人填写）
货物需求表表2（1）货物需求及供货范围一览表
（2）货物需求及供货范围一览表
表3必备的备品备件、专用工具和食品仪表供货表
表4使用条件
（本表是对技术规范的补充和修改，如有冲突，应以本表为准）
表7技术偏差表（投标人填写）
表8主要组部件材料表
表9推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）
序号名称型号和规格单位数量制造商
低压刀熔开关
表10低压刀熔开关主要技术参数响应表（投标人填写）
表11必备的备品备件、专用工具和仪器仪表供货表
表12使用条件
表13主要组部件材料表
表14推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）
表15项目单位技术差异表
（本表是对技术规范的补充和修改，如有冲突，应以本表为准）
表16技术偏差表。

1；熔断器型号:QX374-RN2用于1000v以下电力设备保护2；PW10户外跌落式熔断器产品名称：PW10户外跌落式熔断器产品型号：RW10-100 RW10-200 10KV-15KV产品概述：PW10户外跌落式熔断器采用IEC60282、GB15166标准!适用于交流50Hz，额定电压为10KV ∽35KV户外架空配电系统上，作为线路或电力变压器的过载和短路保护用。

产品名称：370RSM□MZ (170M\3NE) 系列有填料方型插刀母线式快速熔断器产品型号：370RSM□MZ80KN、370RSM□MZ110KN产品概述：370RSM□MZ系列有填料方型插刀母线式快速熔断器采用GB13539、IEC60269、VDE0636标准! 适用于交流50Hz，额定电压交流690/700V，直流440V，额定电流至2000A，作为半导体器件短路故障保护。

产品名称：370RSM□MZ (170M\3NE) 系列有填料方型插刀母线式快速熔断器产品型号：370RSM□MZ110TN、370RSM□MZ110KN产品概述：370RSM□MZ系列有填料方型插刀母线式快速熔断器采用GB13539、IEC60269、VDE0636标准! 适用于交流50Hz，额定电压交流1000V，直流600V，额定电流至1400A，作为半导体器件短路故障保护。

产品名称：370RSM□MZ (170M\3NE) 系列有填料方型插刀母线式快速熔断器产品型号：370RSM□MZ110、370RSM□MZ110TN产品概述：370RSM□MZ系列有填料方型插刀母线式快速熔断器采用GB13539、IEC60269、VDE0636标准! 适用于交流50Hz，额定电压交流1250/1300V，直流1000V，额定电流至1400A，作为半导体器件短路故障保护。

产品名称：370RSM□MZ (170M\3NE) 系列有填料方型插刀母线式快速熔断器产品型号：370RSM□MZ110KN产品概述：370RSM□MZ系列有填料方型插刀母线式快速熔断器采用GB13539、IEC60269、VDE0636标准! 适用于交流50Hz，额定电压交流1250/1300V，直流1000V，额定电流1400A，作为半导体器件短路故障保护。

陶瓷型跌落式熔断器RW系列跌落式熔断器型号参数选型跌落式熔断器型号额定电压(kV)额定电流(A)开断电流(kA)工频干耐压(kV)工频湿耐压(kV)RW3-10/100A 10、12、15、35 100 6.3 42 34 RW3-10/200A 10、12、15、35 200 12.5 42 34 RW4 -10/100A 10、12、15、35 100 6.3 42 34 RW4-10/200A 10、12、15、35 200 12.5 42 34 RW5-35/100A 10、12、15、35 100 8 105 85 RW5-35/200A 10、12、15、35 200 10 105 85 RW7-10/100A 10、12、15、35 100 6.3 42 34 RW7-10/200A 10、12、15、35 200 12.5 42 34 RW10-10(F)/100A 10、12、15、35 100 6.3 42 34 RW10-10(F)/200A 10、12、15、35 200 12.5 42 34 RW11-10(F)/100A 10、12、15、35 100 6.3 42 34 RW11-10(F)/200A 10、12、15、35 200 12.5 42 34 硅橡胶复合型跌落式熔断器HRW系列跌落式熔断器型号参数选型熔断器型号额定电压(kV)额定电流(A)开断电流(kA)工频干耐压(kV)工频湿耐压(kV)HRW3-10/100A 10、12、15、35 100 6.3 42 34 HRW3-10/200A 10、12、15、35 200 12.5 42 34 HRW4 -10/100A 10、12、15、35 100 6.3 42 34 HRW4-10/200A 10、12、15、35 200 12.5 42 34 HRW5-35/100A 10、12、15、35 100 8 105 85 HRW5-35/200A 10、12、15、35 200 10 105 85 HRW7-10/100A 10、12、15、35 100 6.3 42 34 HRW7-10/200A 10、12、15、35 200 12.5 42 34 HRW10-10(F)/100A 10、12、15、35 100 6.3 42 34 HRW10-10(F)/200A 10、12、15、35 200 12.5 42 34 HRW11-10(F)/100A 10、12、15、35 100 6.3 42 34 HRW11-10(F)/200A 10、12、15、35 200 12.5 42 34型号Type额定电压Ratedvoltage(KV)额定电流Ratedcurrent(A)开断电流Breakingcurrent(A)冲击电压ImpulsevoRageBIL(KV)工频耐压Power-Frequencywithstandvoltage(KV)爬距Creepagedistance(mm)重量Weight(kg)外形尺寸Dimensions(CM)ZGR-10241008000150655401249×35 ZGR-1024200100001506554012×1424KV-27KV型号Type额定电压Ratedvoltage(KV)额定电流Ratedcurrent(A)开断电流Breakingcurrent(A)冲击电压ImpulsevoRageBIL(KV)工频耐压Power-Frequencywithstandvoltage(KV)爬距Creepagedistance(mm)重量Weight(kg)外形尺寸Dimensions(CM)ZGR-112410010,00015065540 4.551×34 ZGR-112420012,00015065540 4.5×11.5。

1；熔断器型号:QX374-RN2用于1000v以下电力设备保护2；PW10户外跌落式熔断器产品名称：PW10户外跌落式熔断器产品型号：RW10-100 RW10-200 10KV-15KV产品概述：PW10户外跌落式熔断器采用IEC60282、GB15166标准!适用于交流50Hz，额定电压为10KV ∽35KV户外架空配电系统上，作为线路或电力变压器的过载和短路保护用。

产品名称：370RSM□MZ (170M\3NE) 系列有填料方型插刀母线式快速熔断器产品型号：370RSM□MZ80KN、370RSM□MZ110KN产品概述：370RSM□MZ系列有填料方型插刀母线式快速熔断器采用GB13539、IEC60269、VDE0636标准! 适用于交流50Hz，额定电压交流690/700V，直流440V，额定电流至2000A，作为半导体器件短路故障保护。

产品名称：370RSM□MZ (170M\3NE) 系列有填料方型插刀母线式快速熔断器产品型号：370RSM□MZ110TN、370RSM□MZ110KN产品概述：370RSM□MZ系列有填料方型插刀母线式快速熔断器采用GB13539、IEC60269、VDE0636标准! 适用于交流50Hz，额定电压交流1000V，直流600V，额定电流至1400A，作为半导体器件短路故障保护。

产品名称：370RSM□MZ (170M\3NE) 系列有填料方型插刀母线式快速熔断器产品型号：370RSM□MZ110、370RSM□MZ110TN产品概述：370RSM□MZ系列有填料方型插刀母线式快速熔断器采用GB13539、IEC60269、VDE0636标准! 适用于交流50Hz，额定电压交流1250/1300V，直流1000V，额定电流至1400A，作为半导体器件短路故障保护。

产品名称：370RSM□MZ (170M\3NE) 系列有填料方型插刀母线式快速熔断器产品型号：370RSM□MZ110KN产品概述：370RSM□MZ系列有填料方型插刀母线式快速熔断器采用GB13539、IEC60269、VDE0636标准! 适用于交流50Hz，额定电压交流1250/1300V，直流1000V，额定电流1400A，作为半导体器件短路故障保护。

防风跌落式熔断器技术参数
产品介绍:
熔断器是电力系统中过载和短路故障的保护设备，当电流超过给定值一定时间后，以它本身产生的热量，是熔体熔化而开断电路的开关装置。

本次我们选用市场上比较流行的、质保5年的“北熔”牌防风跌落式熔断器进行说明,防风跌落式熔断器具有优异的过电流保护特性，具有工频耐压能力强、抗雷电冲击耐受电压高、开断电流大、机械强度高等特点。

防风跌落式熔断器是户外高压保护电气，具有跌落开断功能。

是专业取代老型号跌落式熔断器的先进产品，适合于风电场、石油、化工、钢铁、电站作为保护分段的必备产品，它装配在配电变压器高压侧或配电线支干线路上，作输电线路、电力变压器过载和短路保护及分合额定负荷电流之用。

具有操作简单，维护方便。

有效解决无故障跌落。

技术参数:
使用环境:。

乐清市西高电器跌落式熔断器作用跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

跌落式熔断器安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。

安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及。

落式熔断器常用型号器RW12-15,RXWO,RW12-12,RW11-10,RW10-10F,RW7-10,RW5-35,RW4-10,RW3-10,PRWG2-35 ,PRWG1-10F,HY5WS,HRW12-12,HRW11-10,HRW10-10F,HRW7-10,HRW5-35,HPRWG2-35 跌落式熔断器安装操作(1) 安装时应将熔体拉紧(使熔体大约受到24.5N左右的拉力)，否则容易引起触头发热。

(2) 熔断器安装在横担(构架)上应牢固可靠，不能有任何的晃动或摇晃现象。

(3) 熔管应有向下25°±2°的倾角，以利熔体熔断时熔管能依靠自身重量迅速跌落。

(4) 熔断器应安装在离地面垂直距离不小于4m的横担(构架)上，若安装在配电变压器上方，应与配变的最外轮廓边界保持0.5m以上的水平距离，以防万一熔管掉落引发其他事故。

(5) 熔管的长度应调整适中，要求合闸后鸭嘴舌头能扣住触头长度的三分之二以上，以免在运行中发生自行跌落的误动作，熔管亦不可顶死鸭嘴，以防止熔体熔断后熔管不能及时跌落。

(6) 所使用的熔体必须是正规厂家的标准产品，并具有一定的机械强度，一般要求熔体最少能承受147N以上的拉力。

(7) 10kV跌落式熔断器安装在户外，要求相间距离大于70cm。

一般情况下不允许带负荷操作跌落式熔断器，只允许其操作空载设备(线路)。

4 5 6 熔件额定电流A kA A 7 雷电冲击耐受电压额定短路武断电流 熔断器底座额定电流断口8 1min 工频耐压对地 断口对地kV kV 〔工程单位提供〕 12.5/16 100/200 85 75 48 42 12.5/16 100/200 85 75 48 42 17外形尺寸：长×宽×高mm ×mm ×mm 表 1跌落式熔断器主要技术参数响应表〔投标人填写〕序号 名称 单位跌落式熔断器标准参数值投标人保证值 1 型号PRW12-122 额定电压 kV 12 12 3额定频率 Hz 50509 主回路电阻＜300μΩ μΩ 〔投标人供给〕＜250 10 外绝缘最小爬电距离mm 372372 11 外绝缘瓷绝缘/复合绝缘瓷绝缘 12 机械稳定性 次 ≥500 ≥500 13 使用寿命 年 ≥20≥2014 熔体型号 〔投标人供给〕15 熔体型号K 或 T16 运输质量 kg〔投标人供给〕货物需求表表2 (1)货物需求及供货范围一览表序号物资名称型号-国内非合资单位数量备注：带“√”需供给样品1 高压隔离开关GWT-10/200A 具2 高压隔离开关GWT-10/400A 具3 高压隔离开关GWT-10/630A 具√4 跌落式熔断器RW4-10/100A 具5 跌落式熔断器RW4-10/200A 具√，带熔丝6 低压刀熔开关GWRI-0.5/400A 具7 低压刀熔开关GWRI-0.5/630A 具√，带熔丝(2)货物需求及供货范围一览表序号物资名称型号单位数量1 熔丝〔国产〕10A 根2002 熔丝〔国产〕20A 根2003 熔丝〔国产〕30A 根2004 熔丝〔国产〕40A 根2005 低压保险片〔国产〕100A 片2006 低压保险片〔国产〕200A 片2007 低压保险片〔国产〕300A 片2008 低压保险片〔国产〕460A 片2009 低压保险片〔国产〕600A 片200序号名称规格工程单位要求单位数量规格投标人响应单位数量1234表3 必备的备品备件、专用工具和食品仪表供货表℃ 7 湿度%表 4 使用条件序号名称单位工程单位要求值投标人保证值高最气温+40 +40 1 四周空气温度最低气温 -25 -25 最大日温差K 25 25 2 海拔m ≤1000 ≤1000 3 太阳辐射强度〔户外〕w/cm 20.1 0.1 4 污秽等级IV IV 5 覆冰厚度 mm 10 10 6 风速/风压〔户外〕m/sPa 35/700 35/700 日相对湿度平均值 ≤95 ≤95 月相对湿度平均值≤90 ≤90 8耐受地震力量〔水平加速度〕m/s 20.2g0.2g表5 工程单位技术差异表序号1名称熔件额定电流单位跌落式熔断器A技术参数值工程单位供给工程单位要求值2底座额定电流A100/200 100/200 3额定短路开断电流kA12.5/16 12.5/16 4外绝缘材质瓷/复合5熔体型号K 或T67序号 1 2工程 标准参数值 工程单位要求值 投标人保证值……序号 1工程变更条款页码、款号原表述变更后表述……表 6 工程单位技术差异表〔本表是对技术标准的补充和修改，如有冲突，应以本表为准〕表7 技术偏差表〔投标人填写〕序号工程对应条款编号技术标准书要求偏差备注123表8 主要组部件材料表产品型号组部件名称供给商名称原产地备注表9 推举的备品备件、专用工具和仪器表供货表〔投标人填写〕序号名称型号和规格单位数量制造商1234低压刀熔开关表 10低压刀熔开关主要技术参数响应表〔投标人填写〕2 额定电压 kV 400A/630A ，单相0.5 3 雷电冲击耐受电压〔峰值〕 kV 30 4 额定限流短路电流 kV 12.6 5 额定频率 Hz 50 6 额定电流 A 400/630 7 额定峰值耐受电流 kA 50 8 机械稳定性 次 大于 3000 9 使用寿命 年 不小于 20 10 运输重量kg 投标人供给 11 外形尺寸：长×宽×高 mm投标人供给序号名称500V 低压刀熔开关单位标准参数值 投标人保证值1型式或型号 个 500V 低压刀熔开关，序号名称规格工程要求单位数量规格投标人响应单位数量134表11 必备的备品备件、专用工具和仪器仪表供货表序号名称单位1 四周空气温度2 海拔最高气温最低气温最大日温差m℃K≤1000要求值+40-2525备注7 湿度8 耐受地震力量日相对湿度平均值月相对湿度平均水平加速度垂直加速度%gg≤95≤900.30.2正弦共振三周波，安全系数 1.67以上。

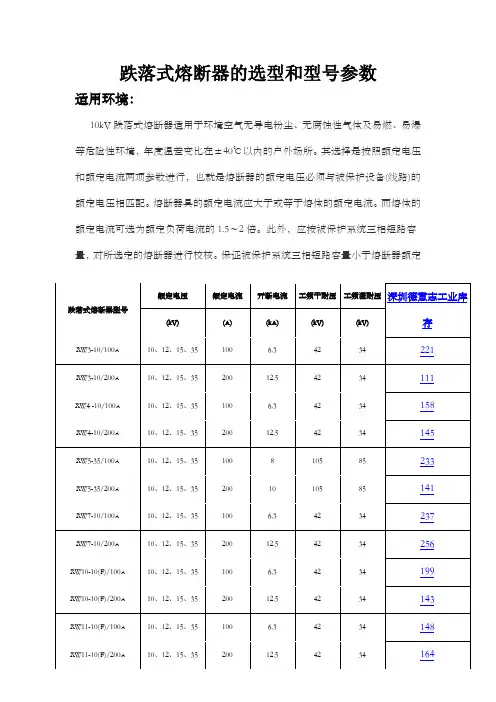

跌落式熔断器的选型和型号参数
适用环境：
10kV跌落式熔断器适用于环境空气无导电粉尘、无腐蚀性气体及易燃、易爆等危险性环境，年度温差变比在±40℃以内的户外场所。

其选择是按照额定电压和额定电流两项参数进行，也就是熔断器的额定电压必须与被保护设备(线路)的额定电压相匹配。

熔断器具的额定电流应大于或等于熔体的额定电流。

而熔体的额定电流可选为额定负荷电流的1.5～2倍。

此外，应按被保护系统三相短路容量，对所选定的熔断器进行校核。

保证被保护系统三相短路容量小于熔断器额定
断开容量的上限，但必须大于额定断开容量的下限。

若熔断器的额定断开容量(一般是指其上限)过大，很可能使被保护系统三相短路容量小于熔断器额定断开容量的下限，造成在熔体熔断时难以灭弧，最终引起熔管烧毁，爆炸等事故。

一些供电单位仍处于农网改造高峰，在选用该类熔断器时，必须严把产品质量关，保护合格的设备入网，同时要注意到它的额定断开容量上限值和下限值。

陶瓷型跌落式熔断器RW系列跌落式熔断器型号参数选型硅橡胶复合型跌落式熔断器HRW系列跌落式熔断器型号参。

10kv跌落式熔断器熔丝选择的参数下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
