10kV户外负荷型跌落式熔断器讲解

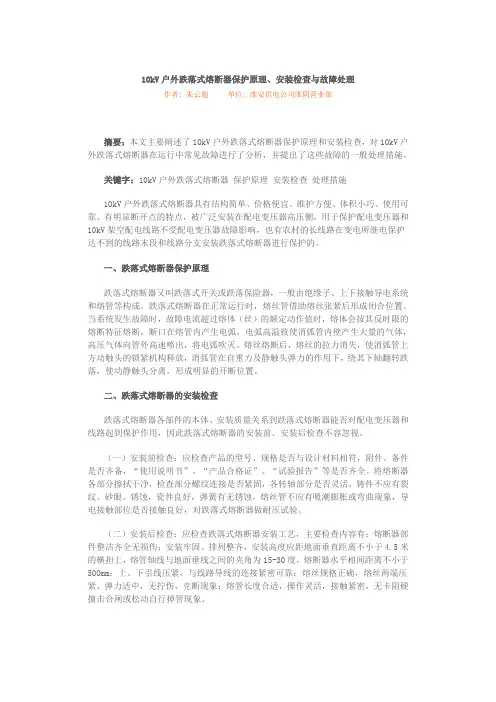

10kV户外跌落式熔断器保护原理、安装检查与故障处理作者: 朱云超单位: 淮安供电公司淮阴营业部摘要：本文主要阐述了10kV户外跌落式熔断器保护原理和安装检查，对10kV户外跌落式熔断器在运行中常见故障进行了分析，并提出了这些故障的一般处理措施。

关键字：10kV户外跌落式熔断器保护原理安装检查处理措施10kV户外跌落式熔断器具有结构简单、价格便宜、维护方便、体积小巧、使用可靠、有明显断开点的特点，被广泛安装在配电变压器高压侧，用于保护配电变压器和10kV架空配电线路不受配电变压器故障影响，也有农村的长线路在变电所继电保护达不到的线路末段和线路分支安装跌落式熔断器进行保护的。

一、跌落式熔断器保护原理跌落式熔断器又叫跌落式开关或跌落保险器，一般由绝缘子、上下接触导电系统和熔管等构成。

跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。

当系统发生故障时，故障电流超过熔体（丝）的额定动作值时，熔体会按其反时限的熔断特征熔断，断口在熔管内产生电弧，电弧高温致使消弧管内壁产生大量的气体，高压气体向管外高速喷出，将电弧吹灭。

熔丝熔断后，熔丝的拉力消失，使消弧管上方动触头的锁紧机构释放，消弧管在自重力及静触头弹力的作用下，绕其下轴翻转跌落，使动静触头分离，形成明显的开断位置。

二、跌落式熔断器的安装检查跌落式熔断器各部件的本体、安装质量关系到跌落式熔断器能否对配电变压器和线路起到保护作用，因此跌落式熔断器的安装前、安装后检查不容忽视。

（一）安装前检查：应检查产品的型号、规格是否与设计材料相符，附件、备件是否齐备，“使用说明书”、“产品合格证”、“试验报告”等是否齐全。

将熔断器各部分擦拭干净，检查部分螺纹连接是否紧固，各转轴部分是否灵活，铸件不应有裂纹、砂眼、锈蚀，瓷件良好，弹簧有无锈蚀，熔丝管不应有吸潮膨胀或弯曲现象，导电接触部位是否接触良好，对跌落式熔断器做耐压试验。

（二）安装后检查：应检查跌落式熔断器安装工艺，主要检查内容有：熔断器部件整洁齐全无损伤；安装牢固、排列整齐，安装高度应距地面垂直距离不小于4.5米的横担上，熔管轴线与地面垂线之间的夹角为15-30度，熔断器水平相间距离不小于500mm；上、下引线压紧，与线路导线的连接紧密可靠；熔丝规格正确，熔丝两端压紧、弹力适中，无拧伤、克断现象；熔管长度合适，操作灵活，接触紧密，无卡阻硬撞击合闸或松动自行掉管现象。

RW11-10/100-6.3户外交流高压跌落式熔断器一、用途RW11-10/100-6.3型户外交流高压跌落式熔断器，适用于10千伏50Hz和60Hz电力系统中作输配电线路和电力变压器的短路保护与过负荷保护。

二、适用范围1. 产品使用的环境条件：(1) 环境温度不高于+40℃，不低于-40℃；(2) 海拔高度不超过1000m；(3) 风速不大于35m/s；(4) 地震烈度不超过8级。

2. 产品不适用于下述场所：(1) 有燃烧或爆炸危险场所；(2) 有剧烈震动或冲击场所；(3) 有导电、化学气体作用及严重污秽地区。

三、主要技术数据本产品符合国际电工委员会IEC标准《高压熔断器》第二部分：喷射式及类似熔断器出产品的外形见图15-7。

产品由瓷绝缘子，上、下静触头和熔丝管三部分组成，静触头安装在绝缘子上下两端，安装板固定在绝缘子中间。

熔丝管为复合材料，它不但具有较好的开断能力，且保证有较高的机械强度。

产品借助安装板固定在安装架上。

熔断器运行时串联在电力系统中，在正常工作时，带钮扣的熔丝装在熔丝管的上触头被采用装有释压片的释压帽压紧，熔丝尾线通过熔丝管拉出，将弹出板扭反压近喷口，与下触头联接，在弹出板扭力的作用下熔丝一直处于接紧状态，并锁紧活动关节。

在熔断器处在合闸位置时，由于上静触头向下和弹片的向外推力，使整个熔断器的接触更为可靠。

当电力系统发生故障时，故障电流将熔丝迅速熔断，在熔管内产生电弧，熔丝管在电弧的作用下产生大量气体，当气体超过予定的压力值时，释压片即钮扣头打开，减轻了熔丝管内的压力，在电流过零时产生强烈的去游离作用使电弧熄灭。

而当气体未超过予定的压力值时，释压片不动作，电流过零时产生的强烈去游离气体从下喷口喷出，弹出板迅速将熔丝尾线拉出，使电弧熄灭。

熔丝熔断后，活动关节释放，熔丝管在上静触头、下弹片的压力下、加上本身自重的作用迅速跌落，将电路切断，形成明显的分断间隙。

五、安装、调整与维修(1) 熔断器安装地点的额定电压、正常工作电流和短路容量应在熔断器的额定电压、额定电流和额定的开断容量范围内。

RW10-10F型户外拉负荷跌落式熔断器一、用途RW10-10F型户外拉负荷跌落式熔断器适用于交流50Hz，额定电压为10kV的电力系统中作输电线路及电力变压器的短路、过负荷保护，可分、合负荷电流代替柱上油开关。

采用弹性主、副触头，操作简便，减轻线路工作维修的劳动强度。

二、适用范围1. 产品基本使用条件：(1) 海拔高度：普通型不超过1000m，高原型不超过4000m；(2) 环境温度不高于+40℃，不低于-40℃。

2. 产品不适用于下述场所：(1) 有燃烧或爆炸危险场所；(2) 有剧烈震动或冲击场所；(3) 有导电、化学气体作用及严重赃污、盐雾地区。

三、动作原理及结构特征结构如图15-6所示，它由绝缘支架、熔丝管及灭弧罩三部分组成，静触头安装在绝缘支架两端，动触头安装地熔丝管两端，辅助触头安装在灭弧罩内。

产品运行时系串联在线路中。

正常工作时，当熔丝张紧后，使熔丝管上的活动关节锁紧，故熔丝管能在上静触头的压力下处于合闸位置，当系统发生故障时，故障电流使熔丝迅速熔断并形成电弧，熔丝管内衬的钢纸管受电弧迅速拉长。

在电流过零时，由于强烈去游离作用而熄灭。

熔丝熔断后，下部动触头失去张力而下翻，使锁紧机构释放，熔丝管在触头弹力和熔丝管自身重量的作用下，回转跌落、形成明显可见的隔离间隙。

熔丝管采用钢纸管——环氧玻璃布复合制成，在制造时直接将环氧玻璃布卷绕在钢纸管上，故有较高机械强度，并能保证连三次顺利开断额定断流容量。

熔丝管采用逐级排气新结构，正常时上端封闭，可防止雨水浸入，在开断小故障电流时，由于上端封闭，形成单端排气，使管内保持有较大的压力，以利熄灭小故障电流，而开断大故障电流时，上端被冲开，形成二端排气，以减少管内压力，防止开断大故障电流时熔丝管机械破坏，有效的解决自产气电器开断大小电流的矛盾。

故本产品能可靠开断上限断流容量至下限断流容量之间任何电流。

产品同时具有拉负荷功能，在需要拉负荷的时候，用绝缘杆拉开动触头，此时，主动静触头分离，辅助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时将电弧熄灭。

1.产品用途跌落式熔断器是配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于35kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

它安装在10kv-35kV-66kv配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。

安装在配电变压器上，可以作为配电变压器的主保护，所以，在配电线路和配电变压器中得到了普及。

2.正常使用条件2.1环境温度：不高于+40℃，不低于-40℃；2.2海拔高度：不超过1000m；（高海拔型不超过3000m);2.3电源频率：50±2Hz；2.4地震烈度：7度以下2.5最大风速：35m/s3.主要技术参数跌落式熔断器由绝缘子、接触导电系统和熔管三部分组成。

正常工作时，熔丝使熔管上的活动关节锁紧，熔管在上触头的压力下处于合闸状态。

故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作用而熄灭电弧。

由于熔丝熔断，因而活动关节释放使熔管下垂，在上、下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。

4.熔断器选用安装地点的短路容量应在跌落式熔断器额定断流容量范围内。

若超越上限，则可能因电流过大，产气过多而使熔管爆炸；若低于下限，则有可能因电流过小，产气不足而无法熄灭电弧。

因此，在选择跌落式熔断器的额定容量时，既要考虑其上限开断电流与安装地点的最大短路电流相匹配，还要重视其下限开断容量与安装地点的最小短路电流的关系。

考虑到跌落式高压熔断器作为配电变压器内部故障的主保护，保护范围从低压熔断器变压器侧到高压熔断器变压器侧，而且又作为低压熔断器的后备保护，应以低压出口两相短路作为短路电流最小值来选择其下限开断容量。

5.熔丝的选择熔丝的选择应能保证配电变压器内部或高、低压出线套管发生短路时能迅速熔断。

10kV户外跌落式熔断器的安装、操作和维护10kV户外跌落式熔断器的安装、操作和维护1.1安装时应将熔体拉紧（使熔体大约受到24.5Ｎ的拉力），否则容易引起触头发热。

1.2熔断器安装应牢固可靠，不得有任何的晃动现象。

1.3熔管应有向下（25±2）°的倾斜角，以利于熔体熔断时熔管依靠自身重量迅速跌落。

1.4熔断器应安装在离地面垂直距离不小于4ｍ的横担（构架）上，若安装在配电变压器上方，应与配电变压器的外轮廓边界保持0.5ｍ以上的水平距离，以防熔管掉落引发其他事故。

1.5熔管的长度应调整适中，要求合闸后鸭嘴舌头能扣住触头长度的2／3以上，以免在运行中自行跌落。

但熔管亦不可顶死鸭嘴，以防熔体熔断后熔管不能及时跌落。

1.6所用熔体必须是正规厂家的标准产品，并具有一定的机械强度，一般要求熔体最少能承受147Ｎ的拉力。

1.710ｋＶ跌落式熔断器安装在户外，要求相间距离大于0.7ｍ。

2跌落式熔断器的操作2.1操作时由2人进行（1人监护，1人操作），必须戴经试验合格的绝缘手套，穿绝缘靴，戴护目眼镜，使用电压等级相匹配的合格绝缘棒操作。

在雷电交加或者大雨的天气条件下禁止操作。

2.2在拉闸操作时，一般规定为先拉断中间相，再拉背风的边相，最后拉断迎风的边相。

这是因为配电变压器由三相运行改为两相运行，拉断中间相时所产生的电弧火花最小，不致造成相间短路。

其次是拉断背风边相，因为中间相已被拉开，背风边相与迎风边相的距离增加了1倍，即使有过电压产生，造成相间短路的可能性也很校最后拉断迎风边相时，仅有配电变压器对地的电容电流，产生的电火花则很校来源:输配电设备网2.3合闸的时候先合迎风边相，再合背风边相。

这是因为中间相未合上，相间距离较大，即使产生较大的电弧，造成相间短路的可能性也很校最后合上中间相，仅使配电变压器两相运行变为三相运行，其产生的电火花很小，不会发生异常问题。

2.4因操作跌落式熔断器很频繁，易造成触头烧伤产生毛刺引起接触不良，使触头过热，弹簧压力减小，促使触头接触更为不良，如此形成恶性循环，所以，拉、合熔管时不要用力过猛，合上后，可用拉闸杆钩住上鸭嘴向下压几下，再轻轻试拉，检查是否合好。

1.产品用途跌落式熔断器是配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于35kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

它安装在10kv-35kV-66kv配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。

安装在配电变压器上，可以作为配电变压器的主保护，所以，在配电线路和配电变压器中得到了普及。

2.正常使用条件2.1环境温度：不高于+40℃，不低于-40℃；2.2海拔高度：不超过1000m；（高海拔型不超过3000m);2.3电源频率：50±2Hz；2.4地震烈度：7度以下2.5最大风速：35m/s3.主要技术参数跌落式熔断器由绝缘子、接触导电系统和熔管三部分组成。

正常工作时，熔丝使熔管上的活动关节锁紧，熔管在上触头的压力下处于合闸状态。

故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作用而熄灭电弧。

由于熔丝熔断，因而活动关节释放使熔管下垂，在上、下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。

4.熔断器选用安装地点的短路容量应在跌落式熔断器额定断流容量范围内。

若超越上限，则可能因电流过大，产气过多而使熔管爆炸；若低于下限，则有可能因电流过小，产气不足而无法熄灭电弧。

因此，在选择跌落式熔断器的额定容量时，既要考虑其上限开断电流与安装地点的最大短路电流相匹配，还要重视其下限开断容量与安装地点的最小短路电流的关系。

考虑到跌落式高压熔断器作为配电变压器内部故障的主保护，保护范围从低压熔断器变压器侧到高压熔断器变压器侧，而且又作为低压熔断器的后备保护，应以低压出口两相短路作为短路电流最小值来选择其下限开断容量。

5.熔丝的选择熔丝的选择应能保证配电变压器内部或高、低压出线套管发生短路时能迅速熔断。

RW10-10F型户外拉负荷跌落式熔断器一、用途RW10-10F型户外拉负荷跌落式熔断器适用于交流50Hz，额定电压为10kV的电力系统中作输电线路及电力变压器的短路、过负荷保护，可分、合负荷电流代替柱上油开关。

采用弹性主、副触头，操作简便，减轻线路工作维修的劳动强度。

二、适用范围1. 产品基本使用条件：(1) 海拔高度：普通型不超过1000m，高原型不超过4000m；(2) 环境温度不高于+40℃，不低于-40℃。

2. 产品不适用于下述场所：(1) 有燃烧或爆炸危险场所；(2) 有剧烈震动或冲击场所；(3) 有导电、化学气体作用及严重赃污、盐雾地区。

三、动作原理及结构特征结构如图15-6所示，它由绝缘支架、熔丝管及灭弧罩三部分组成，静触头安装在绝缘支架两端，动触头安装地熔丝管两端，辅助触头安装在灭弧罩内。

产品运行时系串联在线路中。

正常工作时，当熔丝张紧后，使熔丝管上的活动关节锁紧，故熔丝管能在上静触头的压力下处于合闸位置，当系统发生故障时，故障电流使熔丝迅速熔断并形成电弧，熔丝管内衬的钢纸管受电弧迅速拉长。

在电流过零时，由于强烈去游离作用而熄灭。

熔丝熔断后，下部动触头失去张力而下翻，使锁紧机构释放，熔丝管在触头弹力和熔丝管自身重量的作用下，回转跌落、形成明显可见的隔离间隙。

熔丝管采用钢纸管——环氧玻璃布复合制成，在制造时直接将环氧玻璃布卷绕在钢纸管上，故有较高机械强度，并能保证连三次顺利开断额定断流容量。

熔丝管采用逐级排气新结构，正常时上端封闭，可防止雨水浸入，在开断小故障电流时，由于上端封闭，形成单端排气，使管内保持有较大的压力，以利熄灭小故障电流，而开断大故障电流时，上端被冲开，形成二端排气，以减少管内压力，防止开断大故障电流时熔丝管机械破坏，有效的解决自产气电器开断大小电流的矛盾。

故本产品能可靠开断上限断流容量至下限断流容量之间任何电流。

产品同时具有拉负荷功能，在需要拉负荷的时候，用绝缘杆拉开动触头，此时，主动静触头分离，辅助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时将电弧熄灭。

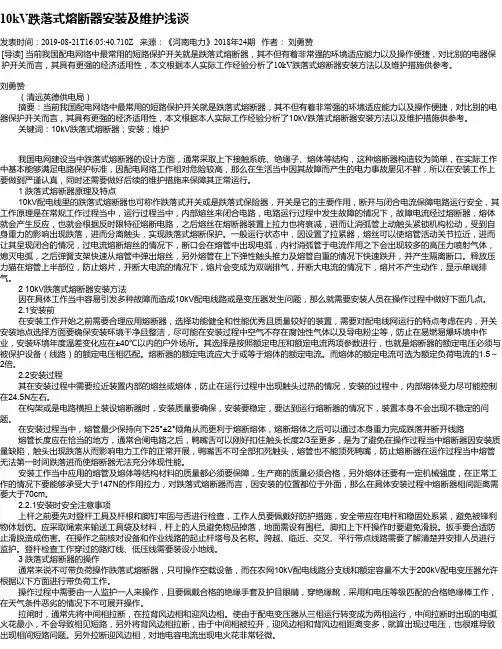

10kV跌落式熔断器安装及维护浅谈发表时间：2019-08-21T16:05:40.710Z 来源：《河南电力》2018年24期作者：刘勇赞[导读] 当前我国配电网络中最常用的短路保护开关就是跌落式熔断器，其不但有着非常强的环境适应能力以及操作便捷，对比别的电器保护开关而言，其具有更强的经济适用性，本文根据本人实际工作经验分析了10kV跌落式熔断器安装方法以及维护措施供参考。

刘勇赞（清远英德供电局）摘要：当前我国配电网络中最常用的短路保护开关就是跌落式熔断器，其不但有着非常强的环境适应能力以及操作便捷，对比别的电器保护开关而言，其具有更强的经济适用性，本文根据本人实际工作经验分析了10kV跌落式熔断器安装方法以及维护措施供参考。

关键词：10kV跌落式熔断器；安装；维护我国电网建设当中跌落式熔断器的设计方面，通常采取上下接触系统、绝缘子、熔体等结构，这种熔断器构造较为简单，在实际工作中基本能够满足电路保护标准，因配电网络工作相对危险较高，那么在生活当中因其故障而产生的电力事故屡见不鲜，所以在安装工作上要做到严谨认真，同时还需要做好后续的维护措施来保障其正常运行。

1 跌落式熔断器原理及特点10kV配电线里的跌落式熔断器也可称作跌落式开关或是跌落式保险器，开关是它的主要作用，断开与闭合电流保障电路运行安全，其工作原理是在常规工作过程当中，运行过程当中，内部熔丝来闭合电路，电路运行过程中发生故障的情况下，故障电流经过熔断器，熔体就会产生反应，也就会根据反时限特征熔断电路，之后熔丝在熔断器装置上拉力也将衰减，进而让消弧管上动触头紧锁机构松动，受到自身重力的影响出现跌落，进而分离触头，实现跌落式熔断保护。

一般运行状态中，因设置了拉紧器，熔丝可以使熔管活动关节拉近，进而让其呈现闭合的情况，过电流熔断熔丝的情况下，断口会在熔管中出现电弧，内衬消弧管于电流作用之下会出现较多的高压力喷射气体，熄灭电弧，之后弹簧支架快速从熔管中弹出熔丝，另外熔管在上下弹性触头推力及熔管自重的情况下快速跌开，并产生隔离断口。

十kV野外下跌式熔断器维护原理、设备查看与缺点处理十kV野外下跌式熔断用具有构造简略、报价廉价、维护便当、体积细巧、运用牢靠、有显着断开点的特征，被广泛设备在配电变压器高压侧，用于维护配电变压器和十kV架空配电线路不受配电变压器缺点影响，也有村庄的长线路在变电所继电维护达不到的线路末段和线路分支设备下跌式熔断器进行维护的。

一、下跌式熔断器维护原理下跌式熔断器又名下跌式开关或下跌稳妥器，一般由绝缘子、上下触摸导电系统和熔管等构成。

下跌式熔断器在正常作业时，熔丝管凭仗熔丝张紧后构成闭合方位。

当系统发作缺点时，缺点电流跨过熔体（丝）的额外动作值时，熔领会按其反时限的熔断特征熔断，断口在熔管内发作电弧，电弧高温致使消弧管内壁发作许多的气体，高压气体向管外高速喷出，将电弧吹灭。

熔丝熔断后，熔丝的拉力不见，使消弧管上方动触头的锁紧组织开释，消弧管在自重力及静触头弹力的效果下，绕其下轴翻转下跌，使动态触头别离，构成显着的开断方位。

二、下跌式熔断器的设备查看下跌式熔断器各部件的本体、设备质量联络到下跌式熔断器能否对配电变压器和线路起到维护效果，因而下跌式熔断器的设备前、设备后查看不容疏忽。

（一）设备前查看：应查看商品的类型、规范是不是与计划资料相符，附件、备件是不是完备，运用阐明书、商品合格证、实验陈说等是不是完全。

将熔断器各有些擦洗洁净，查看有些螺纹联接是不是紧固，各转轴有些是不是活络，铸件不该有裂纹、砂眼、锈蚀，瓷件超卓，绷簧有无锈蚀，熔丝管不该有吸潮胀大或曲折景象，导电触摸部位是不是触摸超卓，对下跌式熔断器做耐压实验。

（二）设备后查看：应查看下跌式熔断器设备技能，首要查看内容有：熔断器部件规整完全无损害；设备健旺、摆放规整，设备高度应距地上笔直间隔不小于4.5米的横担上，熔管轴线与地上垂线之间的夹角为15-30度，熔断器水平相间隔绝不小于500mm；上、下引线压紧，与线路导线的联接严密牢靠；熔丝规范精确，熔丝两头压紧、弹力适中，无拧伤、克断景象；熔管长度适宜，操作活络，触摸严密，无卡阻硬碰击合闸或松动自行掉管景象。

器简介及操作注意事项来源：简介与分析跌落式熔断是10kV配电线路分支线和配电变压器最经常使用的一种短路爱惜开关，它具有经济、操作方便、适应户外环境性强等特点，被普遍应用于10kV配电线路和配电变压器一次侧作为爱惜和进行设备投、切操作之用。

它安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具有了隔离开关的功能，给检修段线路和设备制造了一个平安作业环境，增加了检修人员的平安感。

安装在配电变压器上，能够作为配电变压器的主爱惜，因此，在10kV配电线路和配电变压器中取得了普及。

其工作原理是：熔丝管两头的动触头依托熔丝(熔体)系紧，将上动触头推入"鸭嘴"凸出部份后，磷铜片等制成的上静触头顶着上动触头，故而熔丝管牢固地卡在"鸭嘴"里。

当短路电流通过熔丝熔断时，产生电弧，熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死，气体向下端喷出，吹灭电弧。

由于熔丝熔断，熔丝管的上下动触头失去熔丝的系紧力，在熔丝管自身重力和上、下静触头弹簧片的作用下，熔丝管迅速跌落，使电路断开，切除故障段线路或故障设备。

在现实的农网10kV线路系统中和配电变压器上的熔断器不能正确动作，其缘故之一是，农电工素养差，责任心不强，常年不进行跌落式熔断器的保护和检修；缘故之二是，跌落式熔断器的产品质量低劣，不能灵活的拉、合操作。

两缘故降低了跌落式熔断器的功能。

现实中常常显现缺熔管、缺熔体或用铜丝、铝丝乃至于铁丝勾挂代替熔体的情形。

使得线路的跳闸率和配电变压器的故障率居高不下。

1 对装置性缺点的剖析随着电力行业的进展，高压跌落式熔断器的生产问题愈来愈大，要紧问题如下：(1) 产品工艺粗糙，制造质量差，触头弹簧弹性不足，造成触头接触不良而产生火花过热。

(2) 熔管转动轴制造的粗糙不灵活，使熔管角度达不到规程要求，尤其是配备的熔管尺寸多数达不到规程要求，熔管太长将鸭嘴顶死，造成熔体熔断后熔管不能迅速跌落，及时将电弧切断、熄灭，造成熔管烧毁或爆炸；熔管尺寸短，合闸困难，触头接触不良，产生电火花。

10千伏户外高压跌落式熔断器的故障与处理分析摘要：本文以10KV高压跌落式熔断器为例，对设备的常见故障进行分析，并从产品自身、人员素质、用电单位等方面着手，对设备故障产生的原因进行分析，并提出有效的处理措施，力求通过科学选型、及时更换、正确操作与加强维护等方式，确保熔断器的良好稳健运行。

关键词：10KV；高压熔断器；故障处理引言在10KV配电网中，跌落式熔断器得到广泛应用，不但便于线路检修，当出现故障时，还可对线路和设备起到切实保护。

但是，熔断器的构造复杂，在应用过程中很容易受到内外因素的影响，使设备出现故障，进而影响正常供电。

对此，应针对熔断器的常见故障进行分析，采取科学有效的措施，确保其高效运行。

1跌落式熔断器的常见故障熔断器作为配电网的“保护神”，在对线路和设备安全提供切实保护的同时，也容易受到损坏，其常见的故障如下：（1）连接点故障。

熔断器在长期高效运行之下，螺栓容易出现锈蚀，使横担与前抱箍螺栓的连接处出现故障，在更换螺栓时，往往需要钢锯才可将其拆卸下来，上述做法费时费力，导致停电时间延长，用户投诉量增加；（2）支柱故障。

设备长期投入运行后，瓷质老化，如若操作者用力拉合熔管，很容易使支柱的颈部受损断裂，引发故障；（3）拉合刀片故障。

当线路处于负荷状态下，操作者对熔管进行拉合时，产生的电弧很容易使熔断器上动触头烧坏，拉合刀片也很容易在强大的电弧下被灼伤；（4）熔管故障。

线路长时间在超负荷状态下运行时，很容易引发故障，由于熔管内熔丝配置不当，与线路额定电流相比较高，不易熔断，致使熔管发热，甚至烧毁熔管。

此外，熔管两侧铜帽的螺丝松动，一侧铜帽下滑，使铜帽两侧距离拉近，鸭嘴罩与触头之间没有紧密相连，在风力作用下容易使熔管脱落；（5）灭弧罩故障。

灭弧罩是熔断器中重要内容，在突发故障时应切断线路电源，高强度的电弧在灭弧室内熄灭，避免受拉弧作用影响，导致弧光短路、接地事故等发生。

但是，如若反复操作或者刀片长时间处于接触不良状态时，灭弧罩被烧毁的概率便会大大提升[1]。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改10KV跌落式熔断器故障分析及防范(2020年)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes10KV跌落式熔断器故障分析及防范(2020年)跌落式熔断器是10KV配电网系统中的主要设备之一,其安全运行和可靠动作对供电设备的安全尤为重要。

如果在运行中跌落式熔断器经常因熔丝故障而发生自动掉管,必然影响供电的可靠性。

1跌落式熔断器的工作原理由于跌落式熔断器安装在配电变压器上,可以作为配电变压器的主保护,故在10KV配电线路和配电变压器中得到了普及应用。

其工作原理是:熔丝管两端的动触头依靠熔丝（熔体）系紧,将上动触头推入“鸭嘴”凸出部分后,磷铜片制成的上静触头顶着上动触头,故而熔丝管牢固地松在“鸭嘴”里。

当短路电流通过熔丝熔断后产生电弧,熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死,气体向下端喷出,吹灭电弧。

由于熔丝熔断,熔丝管的上下动触头失去熔丝的系紧力,在熔丝管白身重力和上、下静触头弹簧片的作用下,熔丝管迅速跌落,使电路断开,切除故障段线路或者故障设备。

2跌落式熔断器装置性缺陷的剖析2.1产品工艺粗糙,制造质量差,触头弹簧弹性不足,造成触头接触不良而产生电火花。

2.2熔管转动轴粗糙不灵活,使熔管角度达不到规程要求。

尤其是配备的熔管过长将鸭嘴顶死,造成熔体熔断后熔管不能迅速跌落,无法及时将电弧切断、熄灭,造成熔管烧毁或爆炸;熔管尺寸短,合闸困难,触头接触不良产生电火花。

2.3熔断器额定断开容量小,其下限值小于被保护系统的三相短路容量。

10kV户外跌落式熔断器保护原理、安装检查与故障处理作者: 朱云超单位: 淮安供电公司淮阴营业部摘要：本文主要阐述了10kV户外跌落式熔断器保护原理和安装检查，对10kV户外跌落式熔断器在运行中常见故障进行了分析，并提出了这些故障的一般处理措施。

关键字：10kV户外跌落式熔断器保护原理安装检查处理措施10kV户外跌落式熔断器具有结构简单、价格便宜、维护方便、体积小巧、使用可靠、有明显断开点的特点，被广泛安装在配电变压器高压侧，用于保护配电变压器和10kV架空配电线路不受配电变压器故障影响，也有农村的长线路在变电所继电保护达不到的线路末段和线路分支安装跌落式熔断器进行保护的。

一、跌落式熔断器保护原理跌落式熔断器又叫跌落式开关或跌落保险器，一般由绝缘子、上下接触导电系统和熔管等构成。

跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。

当系统发生故障时，故障电流超过熔体（丝）的额定动作值时，熔体会按其反时限的熔断特征熔断，断口在熔管内产生电弧，电弧高温致使消弧管内壁产生大量的气体，高压气体向管外高速喷出，将电弧吹灭。

熔丝熔断后，熔丝的拉力消失，使消弧管上方动触头的锁紧机构释放，消弧管在自重力及静触头弹力的作用下，绕其下轴翻转跌落，使动静触头分离，形成明显的开断位置。

二、跌落式熔断器的安装检查跌落式熔断器各部件的本体、安装质量关系到跌落式熔断器能否对配电变压器和线路起到保护作用，因此跌落式熔断器的安装前、安装后检查不容忽视。

（一）安装前检查：应检查产品的型号、规格是否与设计材料相符，附件、备件是否齐备，“使用说明书”、“产品合格证”、“试验报告”等是否齐全。

将熔断器各部分擦拭干净，检查部分螺纹连接是否紧固，各转轴部分是否灵活，铸件不应有裂纹、砂眼、锈蚀，瓷件良好，弹簧有无锈蚀，熔丝管不应有吸潮膨胀或弯曲现象，导电接触部位是否接触良好，对跌落式熔断器做耐压试验。

（二）安装后检查：应检查跌落式熔断器安装工艺，主要检查内容有：熔断器部件整洁齐全无损伤；安装牢固、排列整齐，安装高度应距地面垂直距离不小于4.5米的横担上，熔管轴线与地面垂线之间的夹角为15-30度，熔断器水平相间距离不小于500mm；上、下引线压紧，与线路导线的连接紧密可靠；熔丝规格正确，熔丝两端压紧、弹力适中，无拧伤、克断现象；熔管长度合适，操作灵活，接触紧密，无卡阻硬撞击合闸或松动自行掉管现象。

浅议10KV户外跌落式熔断器的安装操作与维护摘要：10KV户外跌落式熔断器在电力系统中发挥着重要作用，它可以有效地保护电力系统的设备和人员安全。

本论文主要从熔断器的安装操作和维护两个方面进行讨论，希望对电力工作人员提供一些有用的指导和参考。

关键词：10KV户外跌落式熔断器、安装操作、维护正文：一、熔断器的安装操作1. 安装位置选择10KV户外跌落式熔断器的安装位置应该选择在离主开关距离不远的地方，一般在变电站的出线处设置。

此外，在选择安装位置的时候，还需要考虑地形地貌、电源电压等因素。

2. 安装步骤（1）拉伸拉杆：先安装熔断器的拉伸拉杆，将其拉杆穿过绝缘跌落式熔断器上的两个拉钩，然后将拉杆与接线端子紧固。

（2）安装支架：接下来在所选位置固定熔断器支架，并将支架上的接线端子与主开关进行连接。

（3）安装熔断器：把熔断器挂在支架上，并将拉杆与熔断器的拉钩连接，然后将拉杆与支架上的接线端子连接。

（4）调整位置：安装完毕后，需要对熔断器进行调整，使其与主开关连接处处于同一水平面。

二、熔断器的维护1. 日常维护（1）外观检查：每年至少进行一次熔断器的外观检查，检查熔断器及其附件是否有损坏、锈蚀等情况。

（2）绝缘测量：每年至少进行一次绝缘测量，检查绝缘是否正常，如果发现问题需要及时更换。

（3）紧固螺栓：每年至少进行一次紧固螺栓的检查，确保螺栓紧固度适当。

2. 修理更换如果发现熔断器存在损坏、老化等问题，需要及时进行修理或更换。

修理主要包括更换熔断器上的导电件和接头等，更换需要根据相关标准进行操作。

综上所述，10KV户外跌落式熔断器的安装操作和维护都是非常重要的。

只有在安装和维护过程中做好各项工作，才能够确保熔断器的有效运行，保障电力系统的安全运行。

三、熔断器安装过程中需要注意的事项1、安装前必须进行现场勘测，根据设计要求和前期准备做好安装方案，选择合适的固定方式和支架，以确保熔断器稳固可靠；2、如安装熔断器的电缆是连接主变内部开关的，那么需要切断主变侧的220V小电源，以确保安全；3、熔断器与支撑结构的连接点必须对准，调整至同一水平面，保证连接处可靠；4、熔断器的拉杆与支架上的接线端子需要进行正确接线，接头压力要适当，且必须确保接触良好；5、熔断器的支撑结构必须采用适合熔断器尺寸的材料及断面，支架垂直度差异控制在正负2mm以内。

十KV下跌式熔断器
十KV下跌式熔断器
十KV下跌式熔断器概述
它是配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作便当、习气野外环境性强等特征，被广泛运用于十kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

它设备在十kV配电线路分支线上，可减小停电方案，因其有一个显着的断开点，具有了阻离隔关的功用，给修补段线路和设备发了解一个安全作业环境，添加了修补人员的安全感。

设备在配电变压器上，能够作为配电变压器的主保护，所以，在十kV配电线路和配电变压器中得到了广泛。

下跌式熔断器作业原理
熔丝管两头的动触头依托熔丝(熔体)系紧，将上动触头推入鸭嘴凸出有些后，磷铜片等制成的上静触头顶着上动触头，故而熔丝管健旺地卡在鸭嘴里。

当短路电流经过熔丝熔断时，发作电弧，熔丝管内衬的钢纸管在电弧效果下发作许多的气体因熔丝管上端被封死，气体向下端喷出，吹灭电弧。

因为熔丝熔断，熔丝管的上下动触头失掉熔丝的系紧力，在熔丝管本身重力和上、下静触头绷簧片的效果下，熔丝管活络下跌，使电路断开，切除缺陷段线路或许
缺陷设备。

十KV下跌式熔断器运用的的疑问
在实习的农网十kV线路体系中和配电变压器上的熔断器不能精确动作，其要素之一是，农电工实质差，责任心不强，长年不进行下跌式熔断器的保护和修补;要素之二是，下跌式熔断器的商质量量低质，不能活络的拉、合操作。

两要素下降了下跌式熔断器的功用。

实习中常常出现缺熔管、缺熔体或用铜丝、铝丝甚至于铁丝勾挂替代熔体的状况。

使得线路的跳闸率和配电变压器的缺陷率居高不下。
