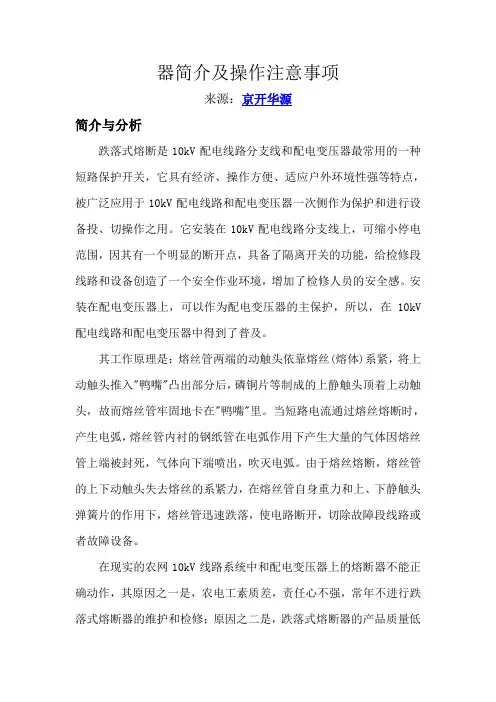

高压跌落式熔断器简介及操作注意事项来源：京开华源简介与分析跌落式熔断是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

它安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。

安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV 配电线路和配电变压器中得到了普及。

其工作原理是：熔丝管两端的动触头依靠熔丝(熔体)系紧，将上动触头推入"鸭嘴"凸出部分后，磷铜片等制成的上静触头顶着上动触头，故而熔丝管牢固地卡在"鸭嘴"里。

当短路电流通过熔丝熔断时，产生电弧，熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死，气体向下端喷出，吹灭电弧。

由于熔丝熔断，熔丝管的上下动触头失去熔丝的系紧力，在熔丝管自身重力和上、下静触头弹簧片的作用下，熔丝管迅速跌落，使电路断开，切除故障段线路或者故障设备。

在现实的农网10kV线路系统中和配电变压器上的熔断器不能正确动作，其原因之一是，农电工素质差，责任心不强，常年不进行跌落式熔断器的维护和检修；原因之二是，跌落式熔断器的产品质量低劣，不能灵活的拉、合操作。

两原因降低了跌落式熔断器的功能。

现实中经常出现缺熔管、缺熔体或用铜丝、铝丝甚至于铁丝勾挂代替熔体的情况。

使得线路的跳闸率和配电变压器的故障率居高不下。

1对跌落式熔断器装置性缺陷的剖析随着电力行业的发展，高压跌落式熔断器的生产问题越来越大，主要问题如下：(1) 产品工艺粗糙，制造质量差，触头弹簧弹性不足，造成触头接触不良而产生火花过热。

(2) 熔管转动轴制造的粗糙不灵活，使熔管角度达不到规程要求，尤其是配备的熔管尺寸多数达不到规程要求，熔管过长将鸭嘴顶死，造成熔体熔断后熔管不能迅速跌落，及时将电弧切断、熄灭，造成熔管烧毁或爆炸；熔管尺寸短，合闸困难，触头接触不良，产生电火花。

器简介及操作注意事项来源：京开华源简介与分析跌落式熔断是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

它安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。

安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV 配电线路和配电变压器中得到了普及。

其工作原理是：熔丝管两端的动触头依靠熔丝(熔体)系紧，将上动触头推入"鸭嘴"凸出部分后，磷铜片等制成的上静触头顶着上动触头，故而熔丝管牢固地卡在"鸭嘴"里。

当短路电流通过熔丝熔断时，产生电弧，熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死，气体向下端喷出，吹灭电弧。

由于熔丝熔断，熔丝管的上下动触头失去熔丝的系紧力，在熔丝管自身重力和上、下静触头弹簧片的作用下，熔丝管迅速跌落，使电路断开，切除故障段线路或者故障设备。

在现实的农网10kV线路系统中和配电变压器上的熔断器不能正确动作，其原因之一是，农电工素质差，责任心不强，常年不进行跌落式熔断器的维护和检修；原因之二是，跌落式熔断器的产品质量低劣，不能灵活的拉、合操作。

两原因降低了跌落式熔断器的功能。

现实中经常出现缺熔管、缺熔体或用铜丝、铝丝甚至于铁丝勾挂代替熔体的情况。

使得线路的跳闸率和配电变压器的故障率居高不下。

1 对跌落式熔断器装置性缺陷的剖析随着电力行业的发展，高压跌落式熔断器的生产问题越来越大，主要问题如下：(1) 产品工艺粗糙，制造质量差，触头弹簧弹性不足，造成触头接触不良而产生火花过热。

(2) 熔管转动轴制造的粗糙不灵活，使熔管角度达不到规程要求，尤其是配备的熔管尺寸多数达不到规程要求，熔管过长将鸭嘴顶死，造成熔体熔断后熔管不能迅速跌落，及时将电弧切断、熄灭，造成熔管烧毁或爆炸；熔管尺寸短，合闸困难，触头接触不良，产生电火花。

跌落式熔断器工作原理跌落式熔断器是一种常见的电气保护装置，它主要用于在电路中断开电流，以保护电气设备和线路免受过载和短路的损害。

那么，跌落式熔断器是如何工作的呢？接下来我们将详细介绍其工作原理。

首先，跌落式熔断器的主要部件包括熔断体、熔断器座、触片、弹簧等。

当电路中出现过载或短路时，电流会急剧增加，这时熔断器就会发挥作用。

熔断器内的熔断体是关键部件，它通常由金属丝或导体制成，其材料和截面积会根据电路的额定电流和工作环境而不同。

在正常情况下，熔断体处于闭合状态，电流可以流通。

但当电路中出现异常电流时，熔断体会受热融化，从而打开电路，切断电流。

其次，触片和弹簧也是跌落式熔断器工作原理中至关重要的部件。

触片位于熔断器座内，与熔断体相连。

当熔断体受热融化时，触片会受到电流的作用而受力，从而使熔断器座内的弹簧压缩，将触片和熔断体从熔断器座中弹出，切断电路。

弹簧的设计和弹性系数需要根据电路的额定电流和工作环境来确定，以确保在发生故障时能够迅速切断电流，保护设备和线路的安全。

最后，跌落式熔断器的工作原理也与其安装和使用环境密切相关。

例如，熔断器的安装位置应该选择在易于观察和更换的地方，以便在发生故障时能够及时处理。

此外，跌落式熔断器的额定电流也需要根据实际电路的负载情况来选择，以确保在正常工作范围内能够可靠地工作。

总的来说，跌落式熔断器工作原理是通过熔断体受热融化、触片受力和弹簧压缩等过程来实现电路的切断，保护电气设备和线路的安全。

在实际使用中，我们需要根据具体的电路负载情况和工作环境来选择合适的熔断器，并定期进行检查和维护，以确保其可靠工作。

希望本文能够帮助大家更好地理解跌落式熔断器的工作原理，并在实际应用中发挥其作用。

跌落式熔断器原理
跌落式熔断器是一种安全设备，用于防止电路中的电流过载。

它的原理是基于电磁感应和热膨胀两个主要方面。

当电路中的电流超过熔断器的额定电流时，电磁感应原理会发挥作用。

熔断器中有一个金属芯片，通常是铜或铝制成的，它会通过电流产生热量。

当电流达到一定的值时，芯片开始加热，并且会因为热量的积累而使得芯片变形。

这个变形会导致一个弹性元件的断开，从而使电路中断开。

此外，热膨胀也是熔断器工作的一个重要原理。

熔断器中的芯片除了通过电流产生热量外，还会因为它本身的热膨胀而发生变形。

芯片被设计为在达到一定温度时膨胀并断开电路。

这样，当电路中的电流过载时，芯片会因为超过其承载能力的热量积累而自动断开电路。

综上所述，跌落式熔断器的工作原理主要基于电磁感应和热膨胀两个方面。

通过这种原理，熔断器能够在电路中的电流过载时及时切断电路，起到保护电器设备和避免电路故障的作用。

配电设备跌落式熔断器的作用及结构一、跌落式熔断器的作用10kV跌落式熔断器可装在杆上变压器高压侧、互感器和电容器与线路连接处，提供过载和短路保护，也可装在长线路末端或分支线路上，对继电保护保护不到的范围提供保护。

跌落式熔断器结构简单、价格便宜、维护方便、体积小巧，在配电网中应用广泛。

其工作原理是：熔丝穿过熔管，两端拧紧，正常时，靠熔丝的张力使熔管上动触头与上静触头可靠接触，当故障时，熔丝熔断，形成电弧，熔管内产生大量气体，对电弧形成吹弧，使电弧拉长并熄灭，同时失去熔丝拉力，在重力作用下，熔丝管向下跌落，切断电路，形成明显的断开距离。

二、结构跌落式熔断器由上下导电部分、熔丝管、绝缘部分和固定部分组成。

熔丝管又包括：熔管、熔丝、管帽、操作环、上下动触头、短轴。

熔丝材料一般为铜银合金，熔点高，并具有一定的机械强度。

在熔管的上端还有一个释放压力帽，放置有一低熔点熔片。

当开断大电流时，上端帽的薄熔片融化形成双端排气；当开断小电流时，上端帽的薄熔片不动作，形成单端排气。

三、技术参数跌落式熔断器主要技术参数有：额定电压，额定电流，额定开断电流、最小开断电流，额定雷电冲击耐受电压，额定1min工频耐受电压，爬电比距，能够开断负荷电流的水平等。

熔丝的主要技术参数有：熔体的额定电流、材料和熔断特性曲线等。

四、常用跌落式熔断器跌落式熔断器的形式很多，常用的有RW3-10型，RW4-10型，RW10-10F型，RW11-10型，PW12-100（200）/6.3、8、12等。

RW10-10F型和RW11-10型是目前常用的两种普通型跌落式熔断器。

两种型号各有特点，前者构造主要利用圈簧的弹力压紧触头，上端装有灭弧室和弧触头，具备带电操作分合闸的能力，而后者主要利用弹簧的弹力压紧触头，不能带负荷分合闸。

两种型号跌落式熔断器的熔管及上下接触导电系统结构尺寸略有不同，为保证事故处理时熔管和熔丝的互换性，减少事故处理备件数量，一个维护区域宜固定使用一种型号跌落式熔断器。

乐清市西高电器跌落式熔断器作用跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

跌落式熔断器安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。

安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及。

落式熔断器常用型号器RW12-15,RXWO,RW12-12,RW11-10,RW10-10F,RW7-10,RW5-35,RW4-10,RW3-10,PRWG2-35 ,PRWG1-10F,HY5WS,HRW12-12,HRW11-10,HRW10-10F,HRW7-10,HRW5-35,HPRWG2-35 跌落式熔断器安装操作(1) 安装时应将熔体拉紧(使熔体大约受到24.5N左右的拉力)，否则容易引起触头发热。

(2) 熔断器安装在横担(构架)上应牢固可靠，不能有任何的晃动或摇晃现象。

(3) 熔管应有向下25°±2°的倾角，以利熔体熔断时熔管能依靠自身重量迅速跌落。

(4) 熔断器应安装在离地面垂直距离不小于4m的横担(构架)上，若安装在配电变压器上方，应与配变的最外轮廓边界保持0.5m以上的水平距离，以防万一熔管掉落引发其他事故。

(5) 熔管的长度应调整适中，要求合闸后鸭嘴舌头能扣住触头长度的三分之二以上，以免在运行中发生自行跌落的误动作，熔管亦不可顶死鸭嘴，以防止熔体熔断后熔管不能及时跌落。

(6) 所使用的熔体必须是正规厂家的标准产品，并具有一定的机械强度，一般要求熔体最少能承受147N以上的拉力。

(7) 10kV跌落式熔断器安装在户外，要求相间距离大于70cm。

一般情况下不允许带负荷操作跌落式熔断器，只允许其操作空载设备(线路)。

跌落式熔断器的基本原理

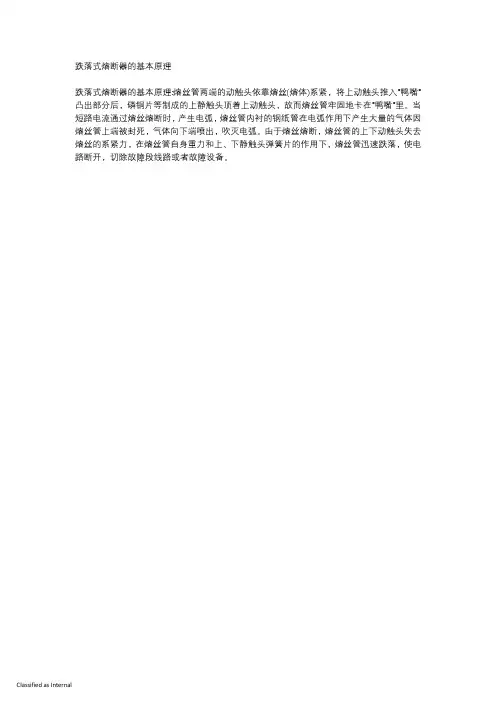

跌落式熔断器的基本原理:熔丝管两端的动触头依靠熔丝(熔体)系紧，将上动触头推入"鸭嘴"
凸出部分后，磷铜片等制成的上静触头顶着上动触头，故而熔丝管牢固地卡在"鸭嘴"里。

当
短路电流通过熔丝熔断时，产生电弧，熔丝管内衬的钢纸管在电弧作用下产生大量的气体因
熔丝管上端被封死，气体向下端喷出，吹灭电弧。

由于熔丝熔断，熔丝管的上下动触头失去
熔丝的系紧力，在熔丝管自身重力和上、下静触头弹簧片的作用下，熔丝管迅速跌落，使电
路断开，切除故障段线路或者故障设备。

Classified as Internal。

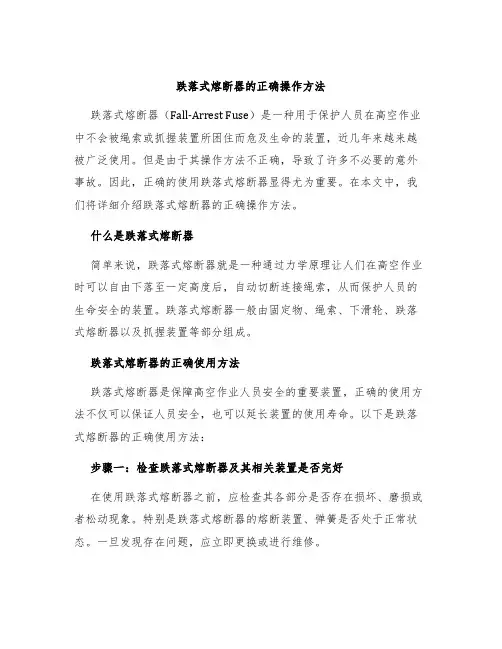

跌落式熔断器的正确操作方法跌落式熔断器（Fall-Arrest Fuse）是一种用于保护人员在高空作业中不会被绳索或抓握装置所困住而危及生命的装置，近几年来越来越被广泛使用。

但是由于其操作方法不正确，导致了许多不必要的意外事故。

因此，正确的使用跌落式熔断器显得尤为重要。

在本文中，我们将详细介绍跌落式熔断器的正确操作方法。

什么是跌落式熔断器简单来说，跌落式熔断器就是一种通过力学原理让人们在高空作业时可以自由下落至一定高度后，自动切断连接绳索，从而保护人员的生命安全的装置。

跌落式熔断器一般由固定物、绳索、下滑轮、跌落式熔断器以及抓握装置等部分组成。

跌落式熔断器的正确使用方法跌落式熔断器是保障高空作业人员安全的重要装置，正确的使用方法不仅可以保证人员安全，也可以延长装置的使用寿命。

以下是跌落式熔断器的正确使用方法：步骤一：检查跌落式熔断器及其相关装置是否完好在使用跌落式熔断器之前，应检查其各部分是否存在损坏、磨损或者松动现象。

特别是跌落式熔断器的熔断装置、弹簧是否处于正常状态。

一旦发现存在问题，应立即更换或进行维修。

步骤二：绳索的正确穿戴在进行高空作业之前，必须正确穿戴绳索。

绳索必须被正确地连接于跌落式熔断器，同时也需要正确地穿戴于工作人员的身体上。

步骤三：确定绳索的长度在使用跌落式熔断器之前，需要确定绳索的长度。

一般情况下，绳索的长度应该使得工作人员可以自由地下落至地面，但同时也不能让绳索过长而使得工作人员因跌落高度过大而出现危险。

步骤四：正确选择下滑轮及其位置在决定下滑轮的位置时，应该考虑到工作高度和可操作性。

一个正确的下滑轮位置应该能够使工作人员不受限制地进行工作。

步骤五：正确操作抓握装置当工作人员下滑到必须停止的地方时，应该正确操作抓握装置。

在操作过程中，工作人员应该尽力沿着绳索上升，以便能够自由地进行工作。

在进行工作过程中，还应该注意绳索位置的变化，以便进行相关的调整。

步骤六：正确处理跌落式熔断器如果跌落式熔断器被触发，那么一定要立即进行更换。
