跌落式熔断器课件.ppt

跌落式熔断器灭弧原理
嘿，朋友们！今天咱就来好好唠唠跌落式熔断器灭弧原理。

你们知道不，这就像是一场激烈的战斗呢！
想象一下啊，电流就像一群调皮的小孩，在电路里乱跑。

而跌落式熔断器呢，就是那个守护电路安全的超级英雄！当电流出现异常，变得特别大的时候，就像一群小孩突然闹翻天了。

这时候跌落式熔断器可不会坐视不管，它要出手啦！
它里面的熔丝会迅速发热熔断，就好像英雄果断地使出了绝招。

这一熔断，就把电路给断开了，那些调皮的电流小孩就没办法再捣乱啦！这就是它的厉害之处。

比如说，家里的电器突然出问题了，可能就是电流出状况了呀。

要是没有跌落式熔断器在那儿守着，那后果可不堪设想！这不是开玩笑的哦！咱身边的好多电器设备都靠它来保驾护航呢！你看那些电线杆上的熔断器，它们默默工作，多了不起呀！
那它为啥能这么厉害地灭弧呢？其实啊，就是利用了一些特殊的设计和原理。

就好像一个聪明的将军，懂得怎么排兵布阵来打败敌人。

它的结构和材料都是精心挑选的呢，为的就是能在关键时刻发挥大作用。

总之呢，跌落式熔断器的灭弧原理真的特别重要！它让我们的用电更加安全、可靠。

我们得好好感谢它呀，可别小瞧了这个小小的装置哦！它可是我们生活中默默守护的大功臣！。

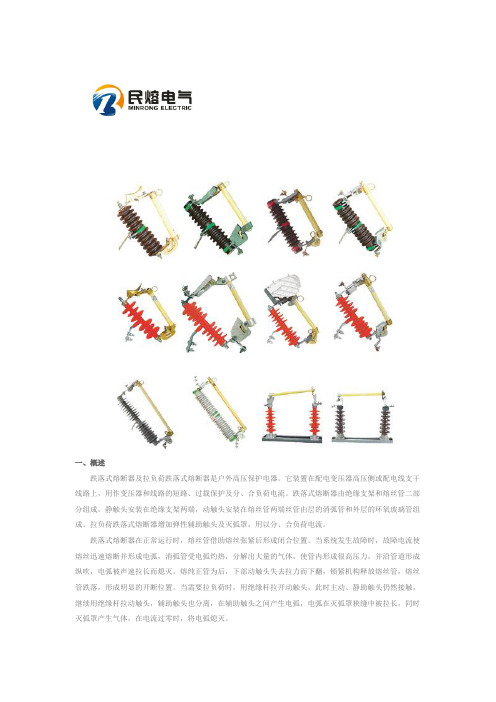

一、概述
跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。

它装置在配电变压器高压侧或配电线支干线路上，用作变压器和线路的短路、过载保护及分、合负荷电流。

跌落式熔断器由绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端丝管由层的消弧管和外层的环氧玻璃管组成。

拉负荷跌落式熔断器增加弹性辅助触头及灭弧罩，用以分、合负荷电流。

跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。

当系统发生故障时，故障电流使熔丝迅速熔断并形成电弧，消弧管受电弧灼热，分解出大量的气体，使管内形成很高压力，并沿管道形成纵吹，电弧被声速拉长而熄灭。

熔纯正管为后，下部动触头失去拉力而下翻，锁紧机构释放熔丝管，熔丝管跌落，形成明显的开断位置。

当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。

二、使用环境条件
1．产品正常使用条件：
a)环境温度不高于+40度，不低于-40度；
b)海拔高度不超过1000m；
c)最大风速不超过35m/s；
d)地震强度不超过8度。

2．产品不适用于下列场所：
a)有燃烧或爆炸危险的场所；
b)有剧烈震动或冲击的场所；
c)有导电、化学气体作用及严重污秽盐雾地区。

跌落式熔断器原理
跌落式熔断器是一种安全设备，用于防止电路中的电流过载。

它的原理是基于电磁感应和热膨胀两个主要方面。

当电路中的电流超过熔断器的额定电流时，电磁感应原理会发挥作用。

熔断器中有一个金属芯片，通常是铜或铝制成的，它会通过电流产生热量。

当电流达到一定的值时，芯片开始加热，并且会因为热量的积累而使得芯片变形。

这个变形会导致一个弹性元件的断开，从而使电路中断开。

此外，热膨胀也是熔断器工作的一个重要原理。

熔断器中的芯片除了通过电流产生热量外，还会因为它本身的热膨胀而发生变形。

芯片被设计为在达到一定温度时膨胀并断开电路。

这样，当电路中的电流过载时，芯片会因为超过其承载能力的热量积累而自动断开电路。

综上所述，跌落式熔断器的工作原理主要基于电磁感应和热膨胀两个方面。

通过这种原理，熔断器能够在电路中的电流过载时及时切断电路，起到保护电器设备和避免电路故障的作用。

跌落式熔断器工作原理
跌落式熔断器是一种常见的电器保护装置，用于在电路中检测电流过载或短路并切断电路。

它的工作原理基于电流和温度之间的关系。

跌落式熔断器通常由两个主要部分组成：熔断器丝和熔断器座。

熔断器丝是由一种特殊的导电材料制成，它具有相对较低的熔点。

当电流通过熔断器丝时，丝中的电阻引起电能转化为热能。

当电流超过熔断器丝的额定值时，热能集中在丝的局部区域，导致丝温度升高。

当丝的温度升高到熔点时，熔断器丝会迅速融化，断开电路。

这种融化断开电路的作用是通过切断电路从而避免进一步的电流流动，从而保护电气设备免受过流损坏。

熔断器座是用于插入和固定熔断器丝的组件。

座上通常有一个弹簧接触片，用于与熔断器丝的末端接触，并通过电路连接到电源和负载。

当电路中的电流超过熔断器丝的容量时，热能将使丝融化，弹簧接触片会受到丝断开的力而弹开，从而切断电路。

需要注意的是，一旦熔断器丝被融化，它将无法恢复使用。

因此，在更换熔断器丝之前，需要找出并修复导致电流过载或短路的原因。

总之，跌落式熔断器的工作原理是通过电阻引起的热能将导致熔断器丝融化，进而切断电路，从而保护电气设备免受过流损坏。

跌落式熔断器介绍第一节跌落式熔断器简介目录第二节跌落式熔断器型号及意义第三节跌落式熔断器的结构第四节跌落式熔断器的工作原理第五节跌落式熔断器的选择第六节跌落式熔断器的安装一、跌落式熔断器简介跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

它安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境；安装在配电变压器上，可以作为配电变压器的主保护。

目录第一节跌落式熔断器简介第二节跌落式熔断器型号及意义第三节跌落式熔断器的结构第四节跌落式熔断器的工作原理第五节跌落式熔断器的选择第六节跌落式熔断器的安装二、跌落式熔断器型号及意义跌落式熔断器的型号及意义如下：R M W □--10 / □额定电流，单位A熔断器有灭弧装置，无灭弧装置时不表示户外型设计序号额定电压，单位kV目录第一节跌落式熔断器简介第二节跌落式熔断器型号及意义第三节跌落式熔断器的结构第四节跌落式熔断器的工作原理第五节跌落式熔断器的选择第六节跌落式熔断器的安装三、跌落式熔断器的结构跌落式熔断器由绝缘套管、熔丝管和熔丝元件三部分构成，在熔丝管内装有用桑皮纸或钢纸等制成的消弧管。

1）导电部分。

上、下接线端子，用以串联接于被保护电路中；上静触头、下静触头，用来分别与熔丝管的上、下动触头相接触。

2）熔丝管部分。

由熔管、熔丝、管帽、操作环、上动触头、下动触头、短轴等组成。

3）绝缘部分。

采用瓷质绝缘或硅橡胶绝缘材料浇铸而成的棒式绝缘，利用其将导电的动、静触头分开。

4）熔丝结构。

在熔体的两端压接上多股软铜线制的软引线，熔丝中间熔体。

目录第一节跌落式熔断器简介第二节跌落式熔断器型号及意义第三节跌落式熔断器的结构第四节跌落式熔断器的工作原理第五节跌落式熔断器的选择第六节跌落式熔断器的安装四、跌落式熔断器的工作原理跌落式熔断器在线路上安装时，熔件管的轴线与垂直轴线成20°～30°倾斜角，当被保护线路发生故障，故障电流使熔丝熔断时，形成电弧，消弧管在电弧高温作用下分解出大量气体，使管内压力急剧增大，气体向外高速喷出，对电弧形成强有力的纵向吹弧，使电弧迅速拉长熄灭。

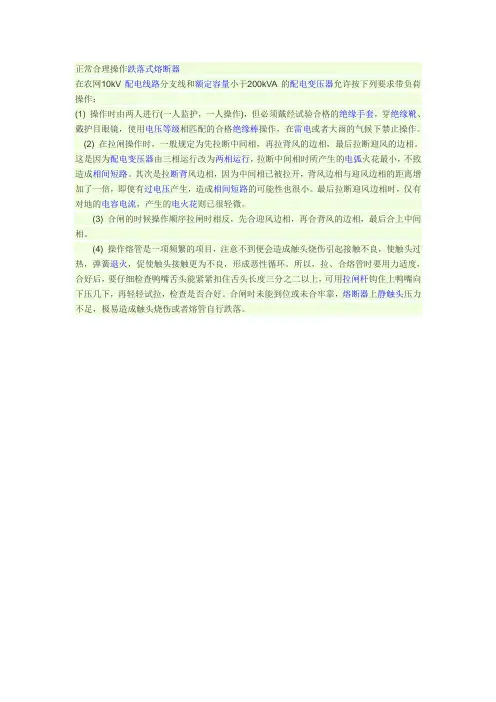

正常合理操作跌落式熔断器
在农网10kV配电线路分支线和额定容量小于200kVA的配电变压器允许按下列要求带负荷操作：
(1) 操作时由两人进行(一人监护，一人操作)，但必须戴经试验合格的绝缘手套，穿绝缘靴、戴护目眼镜，使用电压等级相匹配的合格绝缘棒操作，在雷电或者大雨的气候下禁止操作。

(2) 在拉闸操作时，一般规定为先拉断中间相，再拉背风的边相，最后拉断迎风的边相。

这是因为配电变压器由三相运行改为两相运行，拉断中间相时所产生的电弧火花最小，不致造成相间短路。

其次是拉断背风边相，因为中间相已被拉开，背风边相与迎风边相的距离增加了一倍，即使有过电压产生，造成相间短路的可能性也很小。

最后拉断迎风边相时，仅有对地的电容电流，产生的电火花则已很轻微。

(3) 合闸的时候操作顺序拉闸时相反，先合迎风边相，再合背风的边相，最后合上中间相。

(4) 操作熔管是一项频繁的项目，注意不到便会造成触头烧伤引起接触不良，使触头过热，弹簧退火，促使触头接触更为不良，形成恶性循环。

所以，拉、合熔管时要用力适度，合好后，要仔细检查鸭嘴舌头能紧紧扣住舌头长度三分之二以上，可用拉闸杆钩住上鸭嘴向下压几下，再轻轻试拉，检查是否合好。

合闸时未能到位或未合牢靠，熔断器上静触头压力不足，极易造成触头烧伤或者熔管自行跌落。

跌落式熔断器简介跌落式熔断器（Drop-out Fuse），又称为熔断开关，是一种用于电力系统中的保护设备。

它在电路中起到短路故障和过载故障时切断电路的作用，保护电力设备及线路免受损坏。

原理跌落式熔断器的工作原理基于熔化安全丝的热保护特性。

当电路中发生短路故障或过载时，电流会急剧增大，导致安全丝加热，最终熔断。

一旦安全丝熔断，熔断器会自动跌落，将电路与电力系统隔离，防止故障继续扩大，保护设备和线路的安全。

结构跌落式熔断器主要由熔断器本体和跌落装置两部分组成。

熔断器本体熔断器本体通常由绝缘材料制成，具有良好的耐高温和耐电压性能。

它通常包括以下部分：•熔断器管：由耐高温、低电阻的材料制成，用于容纳安全丝。

•安全丝：由特定材料制成的细丝，具有较低的熔点，当电流超过额定值时，会被加热到熔断状态。

•熔断器座：用于固定熔断器管和安全丝，并提供电流接触。

•弹簧：用于支撑熔断器，保持熔断器在正常工作状态下的稳定性。

跌落装置跌落装置是跌落式熔断器的关键部分，它包括一个机构，用于监测电流并在熔断发生后将熔断器自动跌落。

跌落装置通常由以下组件构成：•电流感应器：用于监测电流的变化。

当电流超出额定值时，感应器会触发跌落机构。

•跌落机构：根据电流感应器的信号，将熔断器从固定位置跌落，切断电路连接。

使用跌落式熔断器在电力系统中起到重要的保护作用，应用广泛。

其使用步骤如下：1.确保电路和熔断器的额定电压和额定电流匹配。

2.将熔断器插入熔断器座，并确保牢固固定。

3.连接电路并通电，确保电路正常工作。

4.当电路发生短路故障或过载时，熔断器会自动触发跌落机构，切断电路连接。

5.检查电路故障，并确认故障排除后，更换新的熔断器。

优势和限制优势•快速切断电路：跌落式熔断器能够在故障发生时迅速切断电路，保护设备和线路的安全。

•可靠性高：熔断器本体制作精细，跌落装置设计合理，使用寿命长，可靠性高。

•自动操作：跌落式熔断器能够自动跌落，无需人工干预，提高了操作的便利性。
