GIS(含开关及刀闸)B类检修作业指导书

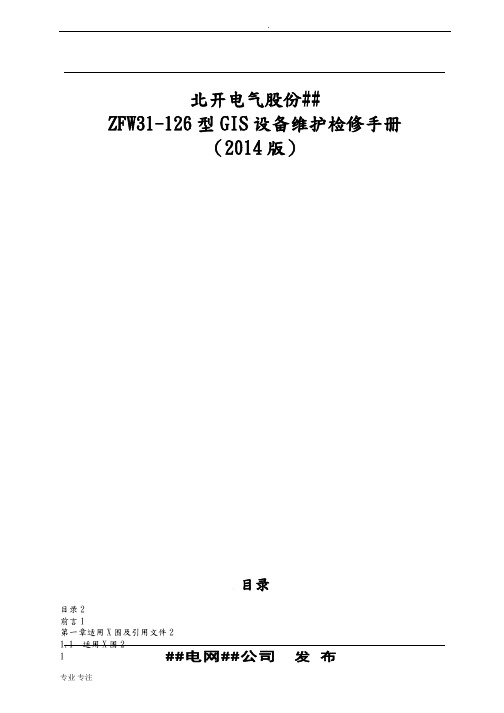

北开电气股份##ZFW31-126型GIS设备维护检修手册（2014版）目录目录2前言1第一章适用X围及引用文件21.1 适用X围21.2 引用文件2 ##电网##公司发布第二章技术参数42.1 技术参数表42.2 浴盆曲线图7第三章维护、检修周期及项目83.1 C类检修项目及周期83.2 B类检修项目与周期83.3 A类检修项目及周期12第四章维护及检修准备工作144.1 C类检修项目要求144.1.1 工器具要求144.1.2 耗材清单144.1.3 人员要求144.2 B类检修项目要求154.2.1 工器具要求154.2.2 耗材要求164.2.3 人员需求174.2.4 成本估算174.3 A类检修项目要求174.3.1 工器具要求174.3.2 耗材要求174.3.3 人员需求174.3.4 成本估算184.4 准备工作184.4.1 技术准备要求194.4.2 工器具要求194.4.3 人员要求194.5 A、B类检修危险点及预控措施19 4.6 停电维护及检修工作流程214.6.1 B类检修工作流程214.6.2 A类检修工作流程23第五章维护与检修质量标准265.1 C类检修质量标准265.2 B类检修质量标准295.3 A类检修质量标准31附录相关资料34前言为了切实做好设备运行维护工作，提高设备维护与检修质量和可操作性，实现设备精益化管理工作目标，作为重点设备管控技术标准体系文件的重要组成部分，公司组织电力研究院、设备运行维护单位、北开电气股份##共同参与，充分结合设备制造工艺和运行维护特点，编制完成了《北开电气股份##ZFW31-126型GIS设备维护检修手册》，提出该型设备在日常巡视、预防性试验、检修各个环节的技术要求和实施方法，以有效指导各单位该型GIS的维护与检修工作。

本手册由##电网有限责公司生产设备管理部提出、归口管理和负责解释。

本手册起草单位：##电网有限责公司##供电局，北开电气股份##。

前言本作业指导书意在产品安装使用说明书及安全技术措施的配合下，以确保人身及设备安全为前提，保证安装质量为目的，指导现场具有一定专业水平的技术工人，正确进行操作。

编制依据：一、1、《电力建设安全健康与环境管理工作规定》2、《国家电网公司电力安全工作规程》（变电站和发电厂电气部份）3、《建设工程项目管理规范》4、《电力施工企业安全性评价》5、《输变电工程达标投产考核评定标准》6、《防止电力生产重大事故的二十五项重点要求》7、电气工程施工质量验收规范8、《安全健康与环境管理工作规定实施细则》、《施工技术管理制度及实施细则》、《三级监检制度》9、《建设工程文件归档整理规范》10、《建设工程安全生产管理条例》（国务院2003年第393号令）11、《建设工程质量管理条例》（国务院2000年第279号令）12、《电力工程建设施工技术管理导则》使用范围：二、本作业指导书合用于220KV-110KV的GIS的安装三、人员组织：本项目应具备下列人员组织：施工负责人：1人技术负责人：1人质安负责人：1人起重负责人：1人器身检查负责人：1人抽真空及注气负责人：1人起重工：2人变电工：6人辅助工：4人四、主要工器具配置序号 名称 规格 单位 数量 用途 备注 1 吊车 8T 辆 1 吊装 2 尼龙绳套 10T 根 4 吊装 3 电动扳手套若干 松紧螺丝 4 水准仪 DS3台 1 基础高差 5 微欧表100-200A 个 1 测量电阻 6 真空泵 2X-70 台 1 抽真空 7 麦氏真空表 个 1 测量真空值8SF6气体充气回收装置套 1五、施工工艺流程图安装流程图： 开 始熟悉施工图纸及措施 验收土建施工基础尺寸基 础 划 线设备就位及调整抽真空及注气高 压 试 验GIS 与户外设备连接验 收 设备运输设备检查与验收控制柜安装 电缆敷设二次接线保护调试施工工器具准备六、操作步骤、方法及要求6.1. GIS设备的小运、开箱6.1.1 GIS设备在运输前，充以0.05Mpa的SF6气体进行运输，在运输和小运过程中，应避免剧烈冲撞，起吊时的绑扎方法应符合厂家要求，起吊时用尼龙套，严禁用钢丝绳。

组合电器(GIS) 检修、维护作业指导书百色新铝电力有限公司精品文档1适用范围 (1)2 规范性引用文件 (1)3技术术语 (1)4 作业准备 (1)5作业流程 (3)6安全风险及预控措施 (4)7 作业项目、方法及标准 (4)8 回顾与改进 (9)附录A (10)附录B (13)为规范组合电器（GIS）（配弹簧机构）检修、维护工作，保证作业过程的安全及质量，制定本作业指导书。

本作业指导书由百色新铝电力有限公司生产技术部提出并归口。

本作业指导书主要起草人：本标准审查人：本标准审定人：本标准批准人：本作业指导书由百色新铝电力有限公司生产技术部负责解释。

组合电器（GIS）（配弹簧机构）检修、维护作业指导书1适用范围本作业指导书适用于百色新铝电力有限公司管辖范围内组合电器（GIS）（配弹簧机构）检修、维护作业2规范性引用文件GB26860-2011 电力安全工作规程（发电厂和变电站电气部分）Q/CSG114002-2011南方电网公司《预防性试验规程》GB 1984交流咼压断路器JB/T 9694SF6 断路器通用技术条件DL/T 593高压开关设备和控制设备标准的共用技术条件GBJ 147电气装置安装工程：高压电器施工及验收规范GB/T 11023高压开关设备SF6气体密封试验导则DL/T 693 SF6电气设备运行、试验及检修人员安全防护细则3技术术语无4作业准备4.3物品配置5作业流程作业流程见图1图1 作业流程图6安全风险及预控措施7作业项目、方法及标准8回顾与改进本作业指导书由使用单位针对执行情况定期进行总结回顾，适时由生产技术部进行修订、完善。

附录A附录B沁园春•雪北国风光，千里冰封，万里雪飘。

望长城内外, 惟余莽莽；大河上下，顿失滔滔。

山舞银蛇，原驰蜡象，欲与天公试比高。

须晴日，看红装素裹，分外妖娆。

江山如此多娇，引无数央雄竞折腰。

惜秦皇汉武, 略输文采；唐宗宋祖，稍逊风骚。

一代天骄，成吉思汗，只识弯弓射大雕。

GIS组合开关维护检修作业指导书1 范围本标准规定了GIS组合开关操作、维护作业方法。

本标准适用于xx生态工程有限公司GIS组合开。

2 SF6开关维护检修2.1 SF6开关运行和操作的一般要求：a)SF6开关应在铭牌规定的额定电压（126KV）内运行；b)开关操作电源电压应在规定范围内(AC220V；DC110V)c)每日抄录一次SF6气体压力，并根据《SF6开关气体压力记录表》分析开关SF6气体压力情况见表1；表1 气室SF6气体压力值（20℃）对照表d)SF6开关中SF6气体水分含量不得超过250ppmv/v。

e)SF6开关操作机构箱门在运行中，应关闭严密，箱体应防水，防灰尘和小动物进入，箱内的加热装置在气温低于5℃及霉雨季节应投入；f)分合开关应用控制开关进行远方操作，操作时应检查表计的指示及红、绿灯的变化，操作把手不要返回太快，以防发生未合上等情况，一般待红、绿灯变化后再放手；g)手动操作主要是开关检修、调整时使用，在带电情况下尽量不在操作机构箱处进行手动操作。

在远控失灵，紧急情况下可在操作机构箱处进行手动操作，但如开关的遮断容量小于系统的短路容量则不得进行就地操作。

装有重合闸装置的开关，手动分闸前，应先停用重合闸；h)开关操作或事故跳闸后，应检查开关有无异味、异物，放电痕迹和开关的机械分、合指示；i)开关一旦发生拒分、拒合时应查明原因，排除故障后再操作；j)开关合闸前应检查继电保护和自动装置是否已按规定投入。

2.2 SF6开关的检查项目：a)绝缘瓷件应完整无缺，无断裂；b)绝缘瓷件表面无闪络放电痕迹；c)开关其他各部件，内部无异声，外部无异味；d)各连接部分连接良好，无松动发热现象；e)开关分合机械指示位置正确；f)开关基础杆件无下沉、移位，铁件无锈蚀、脱焊，接地部分连接良好：g)检查SF6管道应无损伤，固定牢固，接头处无泄漏现象，检查密度继电器固定应牢固，无损伤，电缆插口可靠：h)有压力表的开关应检查SF6气体压力正常；i)开关机构箱门应关闭严密，箱内清洁干燥，端子排无受潮、结露、生锈。

目录前言 (i)1 总则 (1)2 引用标准 (2)3 GIS主要技术规范 (3)4 检修项目及周期 (7)5 现场检修作业流程图 (12)6 GIS维护检修工器具 (14)7 GIS维护检修的安全技术措施 (15)前言为确保GIS的安全运行，促进GIS维护技术水平的提高，特制定本标准。

本标准依据有关国标、行标及制造厂提供的技术资料，并结合本公司实际情况初次编制，对华能苏州热电有限责任公司GIS维护技术作了必要的指导和规范，并经审核试行，要求电热检修人员熟知、掌握。

本标准由华能苏州热电有限责任公司策划部负责起草。

编写：方燕飞、陈成旭初审：复审：批准：本标准发布于2008年09月华能苏州热电有限责任公司2×60MW机组GIS检修规程1 总则1.1 本规程适用于华能苏州热电有限责任公司110KV GIS的检修工作。

1.2 GIS的检修及维护，除按本规程的规定执行外，应符合国家现行的有关标准规范的规定。

1.3 本规程自公布之日起执行，若有不完善之处,将及时修改补充。

2 引用标准2.1 制造厂技术说明书2.2 DL408 《电业安全工作规程》2.3 DL/T 596 《电力设备预防性试验规程》2.4 DL/T 603 《气体绝缘金属封闭开关设备运行及维护规程》2.5 GB1984 《交流高压断路器》2.6 GB/T 8905 《六氟化硫电气设备中气体管理和检验导则》2.7 DL/T 595 《六氟化硫电气设备气体监督细则》3 GIS主要技术规范3.3 GIS断路器技术规范3.5 GIS快速接地开关技术规范(FES)4 检修项目及周期4.1巡视检查巡视检查是指封闭式组合电器在正常运行的状态下，从外部监视其有无异常情况,，和巡视所有设备时一起进行，检查内容如表1所示。

表1巡视项目注:1、SF6气压记录后，应按规定折算至20℃值，并进行比较分析，计算公式为：P20＝[293 / ( 273＋t )]×(1.033＋P)－1.033t—实测报氏温度 P—表压(kg/cm2)2、环境温度20℃时GIS各气室的SF6气体压力参数(MPa)见3.24.2一般检修（制造厂规定）一般检修是指将封闭式组合电器停止运行，主要是从外部进行的检查，一般检修周期为6年，断路器部分为6年或操作次数达500次。

目次1 适用范围 (1)2 规范性引用文件 (1)3 技术术语 (1)4 作业准备 (1)5 作业流程 (3)6 安全风险及预控措施 (5)7 作业项目、方法及标准 (6)8 回顾与改进 (11)附录A：组合电器（GIS）设备解体大修作业表单 (12)附录B (18)组合电器（GIS）设备解体大修作业指导书1 适用范围本作业指导书适用于广西电网公司所属变电站内六氟化硫气体绝缘金属封闭组合电器解体大修工作。

2 规范性引用文件下列标准所包含的条文，通过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。

GB26860-2011 电力安全工作规程(发电厂和变电站电气部分)Q/CSG114002-2011 南方电网公司《预防性试验规程》GB 1984 交流高压断路器DL/T 639-1997 六氟化硫电气设备运行、试验及检修人员安全防护细则DL/T 603-2006 气体绝缘金属封闭开关设备运行及维护规程JB/T 9694 SF6断路器通用技术条件DL/T 593 高压开关设备和控制设备标准的共用技术条件GBJ 147 电气装置安装工程：高压电器施工及验收规范GB/T 11023 高压开关设备SF6气体密封试验导则DL/T 693 SF6电气设备运行、试验及检修人员安全防护细则3 技术术语3.1组合电器解体大修：本作业指导书指对当GIS发现异常情况、内部发生故障，或当断路器达到制造厂规定的累计开断电流值或操作次数，GIS处于全部或部分停电状态下，对断路器或其它设备进行的分解检修，其内容与范围应根据运行中发生的问题而定，宜由制造厂指导下进行。

4 作业准备4.1 人员配备（注：工作人员人数根据工作量及工作任务具体情况定。

）4.2 技术资料4.3物品配置（根据设备缺陷情况补充）表2：工器具及仪器仪表表3：消耗性材料5 作业流程作业流程见图1。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==gis测试作业指导书篇一：GIS安装作业指导书一、工程概况及工程量1.1 工程概况1.1.1 220kV配电装置采用户外GIS设备，朝东北方向出线，本期上石钟山I、石钟山II线。

另有2回主变进线和2回去整流变的出线。

220kV母线采用双母接线方式。

1.1.2 220kV户外GIS设备为河南平高集团产品。

产品由断路器、隔离开关、接地开关、母线、电压互感器套管、出线套管、就地控制柜等组成。

三相共箱，隔离开关附电动作操机构，断路器附液压操作机构。

1.1.3产品采用整件包装运输，设备到货次序不可混乱。

设备开箱、吊装转运、组装工作量大，质量过程控制极为重要。

1.2 工程量1.2.1 主变进线间隔2个；出线间隔4个；母设间隔1个；母联间隔1个1.2.2 220kV封闭母线95.5米二、编制依据2.1 江西电力设计院《220kV配电装置》施工图纸 BA03351S—D0102。

2.2《电气装置安装工程高压电气施工及验收规范》 GBJ147—19902.3《电力建设安全工作规程》（变电部分） DL5009.1-201X2.4《国家电网电力建设安全健康与环境管理工作规定》2.5 《电气装置安装工程质量检验及评定规程》 DL T 5161.1-201X2.6 《电气装置安装工程电气设备交接试验标准》 GB 50150－201X三、施工准备及条件3.1 施工准备3.1.1 场地平整工作已完毕，施工图纸已会审，施工电源已具备，工程材料齐全并已运至施工现场。

3.1.2 人员配备：负责接地施工的主要人员的资格及要求必须合格，持证上岗3.1.3 机械器具配备：四、施工方法及工艺要求本节将按照施工工序流程，对各道工序中的工艺和技术要求进行简要的阐述，更详尽的内容可参阅有关厂家资料和规程。
