10KV封闭母线检修规程

高压电动机检修作业指导书检修作业名称：工作负责人：编制：审核：批准：1 适用范围适用于辽宁大唐国际唐阜新煤制天然气有限责任公司10KV封闭母线检修工作.2本指导书涉及的资料和图纸□Q/CDT-ITSCC 106 0001-2005《电气设备检修规程》□Q/CDT-ITSCC 107 0024-2005《电气技术标准》3 安全措施□严格执行《电业安全工作规程》。

□检修该设备必须遵循的其他安全措施。

4 备品备件清单序号名称型号规格（图号）单位数量备注1 支持绝缘子25修前准备5.1 现场准备一、材料类：序号名称规格数量1酒精5kg2包布3kg3油漆 5 kg4棉丝9 kg5导电膏0.01kg6胶皮10 kg 789二、工具类序号名称规格数量1.斗臂车14-17mm 1台2．开口扳手全套1套3．梅花扳手全套1套4．安全带8条5．塞尺2把6．改锥500mm 1把7．砂纸100目8张8．钢板尺300 mm 1把9．手电筒三节2把10 木锤中号2把11 平锉1mm 2把12 剪刀1把13 皮带冲1套5.2 专用工具序号名称型号规格（图号）单位数量备注1 力矩扳手套 125.3 工作准备□工器具已准备完毕，材料、备品已落实。

□检修地面已铺设防护胶片，场地已经完善隔离。

□作业文件已组织学习，工作组成员熟悉本作业指导书内容。

6 检修工序及质量标准6.1 检修前准备6.1.1 10KV封闭母线停电，将封闭母线退出运行。

6.1.2 断路器拉至检修位置。

6.1.3 合上地刀或接地线，办理检修工作票。

6.1.4 工作负责人应与运行值班员到现场发票，注意勿走错间隔。

6.1.5 作业组成员了解检修前10KV封闭母线的缺陷。

6.1.6 作业组成员了解10KV封闭母线的运行状态及小时数。

6.1.7 查阅试验记录，了解绝缘状况。

6.1.8 清点所有专用工具齐全，检查合适，试验可靠。

6.1.9 参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

10kV配电网安全管理及检修措施10kV配电网安全治理及检修办法摘要：配电网的安全运行关系着人们的正常生活及财产，生命的安全，文章介绍10kV 配电网安全治理及检修办法。

要害词：10kV配电网，安全治理，检修办法1SF6环网柜1.1应配置接地刀闸假如采纳全封闭、全绝缘、插拔式电缆头，则环网柜必需安装接地刀闸，以用于环网柜或电缆线路检修时接地。

以前，某些单位为了幸免发生带电合接地刀闸的误操作，规定环网柜不能带接地刀闸，检修时挂临时接地线。

但是对于采纳全封闭、全绝缘、插拔式电缆头的SF6环网柜，是不能挂临时接地线的。

所以在检修中，为了挂设接地线，往往需要延伸挂在可挂接地线的设备上，甚至全线停电，这就扩大了停电范围，降低了用户供电可靠性。

1.2应有可靠的验电装置《国家电网企业电力安全工作规程》(变电站和发电厂部分)规定，对无法进行直接验电的设备，可以进行间接验电。

即检查隔离开关(刀闸)的机械指示位置、电气指示、仪表及带电显示器指示的变化，且至少应有2个及以上指示已同时发生对应变化。

所以，这些用来做间接验电判定的装置完善与否是非常重要的。

但就日前的情况看，无论是厂家还是运行单位对此都没有给予足够的重视。

首先是这些设备的可靠性还有待提高，如日前大多数SF6环网柜的带电显示器都没有给予投切开关，长时间运行后，极易损坏。

别的，运行维护单位也不重视对这些设备的巡视维护，环网柜电流表二次接线没接，电流表、带电显示器损坏不及时维修的情况非常普遍。

所以，对带电显示器安装投切开关，做好电流表、带电显示器的及时维护，确保其可靠运行，也是能否按规定做好检修安全技术办法的重要环节。

2美式箱变国内的箱变有欧式和美式2种。

由于欧变是由环网柜、变压器等产品组装而成的，因此其检修安全技术要点同SF6环网柜一样。

美式箱变是一体化产品，主要的特点是高压电器开关和变压器都是内置的，结构和欧变完全不同。

按照美式产品的结构特点，其检修安全技术办法要点如下:(1)在电缆进线肘型电缆头上安装带电指示器，用于判定线路检修时是否带电;(2)箱变进线套管要留有空余的接头，用于安装接地肘头，做好可靠的接地;(3)订货时同时购买接地肘头。

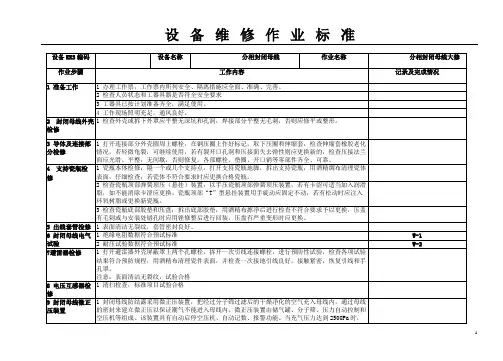

设备KKS编码设备名称分相封闭母线作业名称分相封闭母线大修作业步骤工作内容记录及完成情况1 准备工作 1 办理工作票，工作票内所列安全、隔离措施应全面、准确、完善。

2 检查人员状态和工器具器是否符全安全要求3 工器具已按计划准备齐全，满足使用。

4 工作现场照明充足，通风良好。

2 封闭母线外壳检修1 检查外壳或拆下外罩应平整无深坑和孔洞，焊接部分平整无毛刺，否则应修平或整形。

3 导体及连接部分检修1 打开连接部分外壳圆周上螺栓，在钢压圈上作好标记，取下压圈和伸缩套，检查伸缩套橡胶老化情况，若轻微龟裂，可继续使用，若有裂开口孔洞和压接面失去弹性则应更换新的，检查压接法兰面应光滑、平整，无间歇，否则修复。

各部螺栓、垫圈、开口销等零部件齐全、可靠。

4 支持瓷瓶检修1 瓷瓶本体检修；隔一个或几个支持点，打开支持瓷瓶地脚，拆出支持瓷瓶，用酒精绸布清理瓷体表面，仔细检查，若瓷体不符合要求时应更换合格瓷瓶。

2 检查瓷瓶顶部弹簧顶压（悬挂）装置：以手压瓷瓶顶部弹簧顶压装置，若有卡涩可适当加入润滑脂，如不能消除卡涩应更换。

瓷瓶顶部“T”型悬挂装置用手旋动应固定不动，若有松动时应注入环氧树脂或更换新瓷瓶。

3 检查瓷瓶底部胶垫和压盘：拆出底部胶垫，用酒精布擦净后进行检查不符合要求予以更换，压盖有毛刺或与安装处错孔时应用锉修整后进行回装，压盘有严重变形时应更换。

5 出线套管检修 1 表面清洁无裂纹，套管密封良好。

6 封闭母线电气试验1 绝缘电阻数据符合预试标准W-12 耐压试验数据符合预试标准W-27避雷器检修 1 打开避雷器外壳屏蔽罩上两个孔螺栓，拆开一次引线连接螺栓，进行预防性试验，检查各项试验结果符合预防规程，用酒精布清理瓷件表面，并检查一次接地引线良好，接触紧密，恢复引线和手孔罩。

注意：表面清洁无裂纹，试验合格8 电压互感器检修1 清扫检查，标准项目试验合格9 封闭母线微正压装置1 封闭母线防结露采用微正压装置，把经过分子筛过滤后的干燥净化的空气充入母线内，通过母线的密封来建立微正压以保证潮气不能进入母线内。

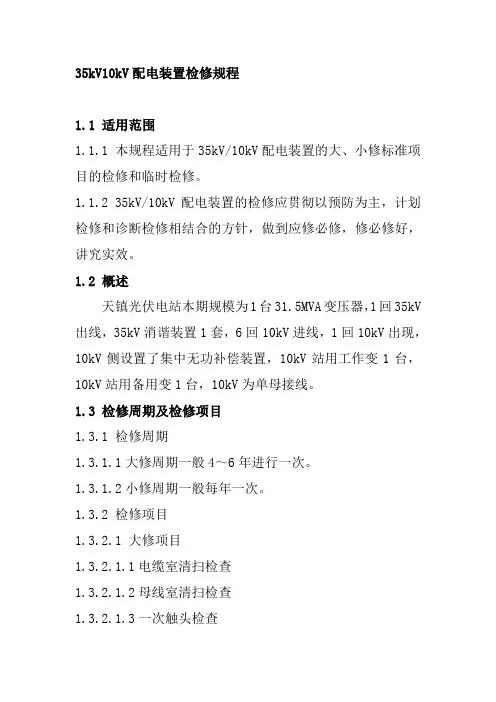

35kV10kV配电装置检修规程1.1 适用范围1.1.1 本规程适用于35kV/10kV配电装置的大、小修标准项目的检修和临时检修。

1.1.2 35kV/10kV配电装置的检修应贯彻以预防为主，计划检修和诊断检修相结合的方针，做到应修必修，修必修好，讲究实效。

1.2 概述天镇光伏电站本期规模为1台31.5MVA变压器，1回35kV 出线，35kV消谐装置1套，6回10kV进线，1回10kV出现，10kV侧设置了集中无功补偿装置，10kV站用工作变1台，10kV站用备用变1台，10kV为单母接线。

1.3 检修周期及检修项目1.3.1 检修周期1.3.1.1大修周期一般4～6年进行一次。

1.3.1.2小修周期一般每年一次。

1.3.2 检修项目1.3.2.1 大修项目1.3.2.1.1电缆室清扫检查1.3.2.1.2母线室清扫检查1.3.2.1.3一次触头检查1.3.2.1.4档板机构及闭锁装置检查。

1.3.2.1.5地刀及接地装置检查。

1.3.2.1.6母线耐压试验。

1.3.2.1.7机构及本体清扫。

1.3.2.1.8机构检查与润滑。

1.3.2.1.9触头磨损的检查。

1.3.2.1.10机构特性试验。

1.3.2.1.11操作试验。

1.3.2.2 小修项目1.3.2.2.1开关室清扫。

1.3.2.2.2档板机构及闭锁装置检查。

1.3.2.2.3机构及本体清扫。

1.3.2.2.4二次回路端子检查紧固。

1.3.2.2.5传动部分轴销检查1.3.2.2.6根据缺陷进行针对性的处理。

1.4 开关柜、母线的检修1.1.1 母线检修工艺及质量标准。

1.1.1.1 拆开母线室挡板。

1.1.1.2 用2500V摇表测量母线相间与相对地绝缘电阻，并做好记录。

测量结束后，应将接地线挂上。

1.1.1.3 用干布擦试母线，用吸尘器吸净母线室内灰尘，检查主母线及分支母线连接处螺栓是否紧固，有无过热现象。

1.1.1.4 柜内电缆室清扫检查①拆开电缆室挡板。

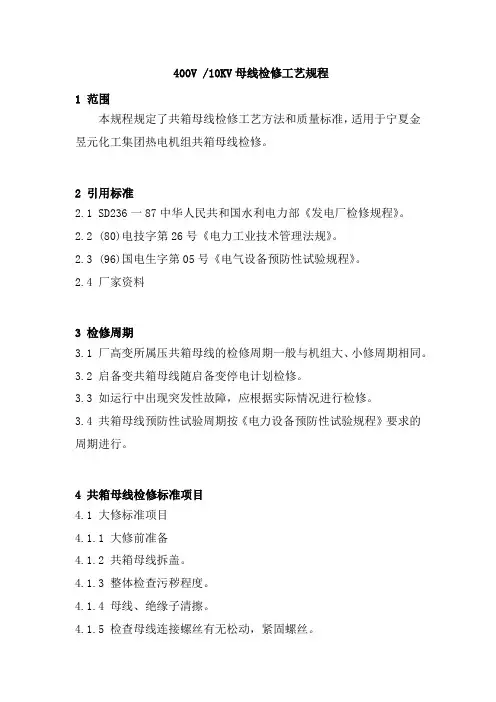

400V /10KV母线检修工艺规程1 范围本规程规定了共箱母线检修工艺方法和质量标准，适用于宁夏金昱元化工集团热电机组共箱母线检修。

2 引用标准2.1 SD236一87中华人民共和国水利电力部《发电厂检修规程》。

2.2 (80)电技字第26号《电力工业技术管理法规》。

2.3 (96)国电生字第05号《电气设备预防性试验规程》。

2.4 厂家资料3 检修周期3.1 厂高变所属压共箱母线的检修周期一般与机组大、小修周期相同。

3.2 启备变共箱母线随启备变停电计划检修。

3.3 如运行中出现突发性故障，应根据实际情况进行检修。

3.4 共箱母线预防性试验周期按《电力设备预防性试验规程》要求的周期进行。

4 共箱母线检修标准项目4.1 大修标准项目4.1.1 大修前准备4.1.2 共箱母线拆盖。

4.1.3 整体检查污秽程度。

4.1.4 母线、绝缘子清擦。

4.1.5 检查母线连接螺丝有无松动，紧固螺丝。

4.1.6 检修母线、绝缘子。

4.1.7 电气试验。

4.1.8 整体验收。

4.1.9 验收合格后共箱母线封盖。

4.2 小修标准项目4.2.1 检查清扫共箱母线本体。

4.2.2 检查母线连接螺丝有无松动，紧固螺丝。

4.2.3 整体验收。

4.2.4 验收合格后共箱母线封盖。

5 共箱母线大修工艺、标准5.1 大修前的准备5.1.1 制定大修项目、改进项目、大修进度、检修质量工序卡及缺陷一览表。

5.1.2 大修所需的工具、材料、及备品备件图纸资料。

5.1.3 劳动组织及技术力量的配备。

5.1.4 准备技术记录。

5.1.5 检修工器具的检查。

5.1.6 了解上次检修情况及遗留问题。

5.2 共箱母线拆盖。

5.2.1 拆盖前准备5.2.1.1 注意天气情况，如果风力过大或下雨则应停止工作。

5.2.1.2 拆盖前记录：各种结合面的位置标记。

5.2.1.3 拆盖前应找好放盖位置，尽可能在就近放置，并注意不要坠落。

5.2.1.4 选用合适的工器具。

喜河水力发电厂企业标准Q/CDT-HJXHHP 1060805-2007 10KV封闭母线检修规程（试行）2007-08~31 发布200几0Q01实施喜河水力发电厂发布目次前言 (II)1范围 (1)2规范性引用文件 (1)3设备技术规范与主要参数 (1)4检修周期 (2)5检修项目、内容 (2)6检修前准备 (3)7检修工艺与质量标准 (3)8试验、检修后质量验收和试运行 (6)9检修总结 (7)Q/CDT-HJXHHP 106 0805-2007本规程按照国家标准电气装置安装工程的有关规定，结合喜河水力发电厂10KV封闭母线施工及验收的实际情况编写。

本规程为喜河水力发电厂10KV封闭母线正常投入使用提供可靠的技术标准。

本标准由喜河水力发电厂设备管理部提出并归口。

本标准起草单位：喜河水力发电厂设备管理部本标准起草人：梁涛本标准审核人：余晓军本标准批准人：井永强本标准由喜河水力发电厂设备管理部负责解释10KV圭寸闭母线检修规程（试行）1范围1.1为保证喜河水力发电厂10KV封闭母线的检修质量，促进检修技术水平的提高，确保10KV 封闭母线安全运行，特制订本规范。

1.2本规程适用于喜河水力发电厂10KV封闭母线的检修维护工作。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

《电气设备预防性试验规程》《电气装置安装工程施工及验收规范》《电气设备预防性试验规程》3设备技术规范与主要参数3.1设备技术规范3.1.1安装地点：主厂房母线层、尾水副厂房、母线廊道、母线竖井、主变室3.1.2环境温度室外最高温度「C）41.1 最低温度「C）-10.8空气相对温度平均最大相对温度（C）83.8 多年平均最大相对湿度（C）74.6室内温度、湿度参数（见表1）室内空气参数（表1）3.1.3 母线系统慨况:额定电压：10.5KV最高电压：12KV额定频率：50HZ3.1.4 与共箱母线连接的设备：3.141发电机组SF60-52/95003.142发电机断路器柜10.5KV le=5000A Idn=63KA3.1.4.310.5KV 出线柜10.5KV Ie=5000A Idn=63KA3.1.4.4主变压器SFP7-75000/330, 345±2X2.5/10.5KV 3.1.4.5消弧线圈柜XDC-35/10.5KV3.2主要技术参数（见表2）10.5KV封闭母线参数表23.3性能参数和要求3.3.1母线采用不隔相共箱式，冷却方式为自然冷却。
