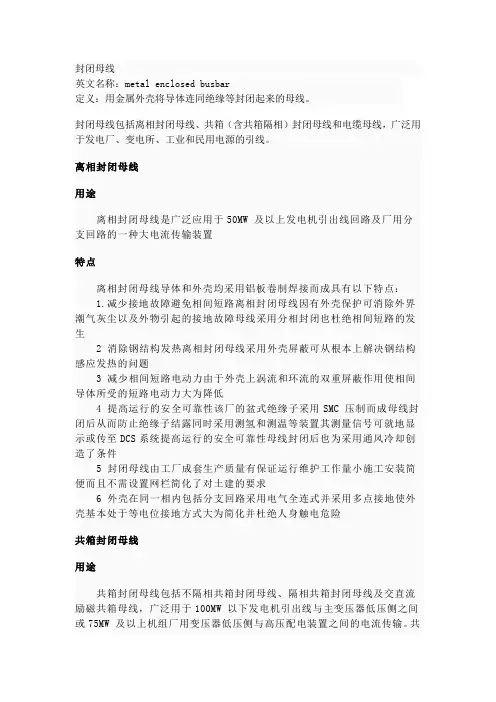

封闭母线英文名称：metal enclosed busbar定义：用金属外壳将导体连同绝缘等封闭起来的母线。

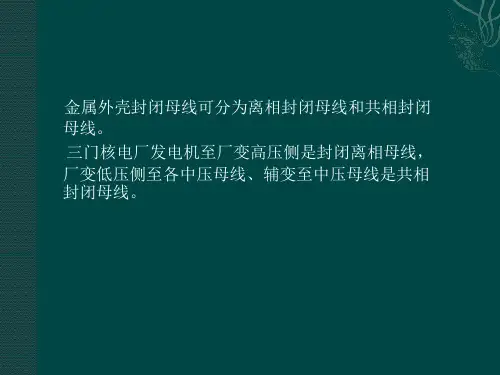

封闭母线包括离相封闭母线、共箱（含共箱隔相）封闭母线和电缆母线，广泛用于发电厂、变电所、工业和民用电源的引线。
离相封闭母线用途离相封闭母线是广泛应用于50MW 及以上发电机引出线回路及厂用分支回路的一种大电流传输装置特点离相封闭母线导体和外壳均采用铝板卷制焊接而成具有以下特点：1.减少接地故障避免相间短路离相封闭母线因有外壳保护可消除外界潮气灰尘以及外物引起的接地故障母线采用分相封闭也杜绝相间短路的发生2 消除钢结构发热离相封闭母线采用外壳屏蔽可从根本上解决钢结构感应发热的问题3 减少相间短路电动力由于外壳上涡流和环流的双重屏蔽作用使相间导体所受的短路电动力大为降低4 提高运行的安全可靠性该厂的盆式绝缘子采用SMC 压制而成母线封闭后从而防止绝缘子结露同时采用测氢和测温等装置其测量信号可就地显示或传至DCS系统提高运行的安全可靠性母线封闭后也为采用通风冷却创造了条件5 封闭母线由工厂成套生产质量有保证运行维护工作量小施工安装简便而且不需设置网栏简化了对土建的要求6 外壳在同一相内包括分支回路采用电气全连式并采用多点接地使外壳基本处于等电位接地方式大为简化并杜绝人身触电危险共箱封闭母线用途共箱封闭母线包括不隔相共箱封闭母线、隔相共箱封闭母线及交直流励磁共箱母线，广泛用于100MW 以下发电机引出线与主变压器低压侧之间或75MW 及以上机组厂用变压器低压侧与高压配电装置之间的电流传输。
共箱封闭母线也可用于发电机交直流励磁回路、变电所用电引入母线或其它工业民用设施的电源引线。
特点共箱封闭母线导体采用铜铝母排或槽铝槽铜，结构紧凑，安装方便，运行维护工作量小，防护等级为IP54，可基本消除外界潮气灰尘以及外物引起的接地故障。
外壳采用铝板制成，防腐性能良好，并且避免了钢制外壳所引起的附加涡流损耗，外壳电气上全部连通并多点接地，杜绝人身触电危险并且不需设置网栏，简化了对土建的要求，根据用户需要可在母排上套热缩套管在箱体内安装加热器及呼吸器等以加强绝缘。
第三章封闭母线第一节概述在电厂中，发电机至变压器的连接母线如采用敞露式母线，会导致绝缘子外表容易被灰尘污染，尤其是母线布置在屋外时，受气候变化和污染更为严重，很易造成绝缘子闪络及由于外物所致造成母线短路故障。
随着机组容量的增大，对出口母线的可靠性要求越来越高，而采用封闭母线是一种较好的解决方法。
封闭母线分以下几种类型：1、共箱封闭母线：三相〔或直流〕母线设在没有相间隔板的金属公共外壳内，共箱封闭母线包括不隔相共箱封闭母线、隔相共箱封闭母线及交直流励磁共箱母线，广泛用于100MW 以下发电机引出线与主变压器低压侧之间或75MW 及以上机组厂用变压器低压侧与高压配电装置之间的电流传输。
共箱封闭母线也可用于发电机交直流励磁回路、变电所用电引入母线或其它工业民用设施的电源引线。
我厂共箱绝缘母线用于高厂变、高备变低压侧与6kV开关柜之间的连接、交流励磁母线用于励磁变低压侧与励磁整流柜之间的连接、直流励磁母线用于励磁整流柜与发电机之间的连接。
2、隔相式封闭母线：三相〔或直流〕母线布置在相间有金属〔或绝缘〕隔板的金属外壳内，隔相封闭母线是广泛应用于50MW 及以上发电机引出线回路及厂用分支回路的一种大电流传输装置；3、分相封闭母线：其每相导体分别用单独的铝制圆形外壳分闭。
根据金属外壳各段的连接方法，可分为分段绝缘式和全连式〔段间焊接〕。
分相封闭母线主要用于大型发电机组，对200MW及以上发电机引出线回路中。
我厂发电机出口与主变压器、厂用高压变压器、励磁变压器之间的连接采用全连式分相封闭母线，采用分相封闭母线的优点为：〔1〕、减少接地故障，防止相间短路。
大容量发电机出口的短路电流很大，给断路器的制造带来极大困难，发电机也承受不了出口短路的冲击。
封闭母线因有外壳保护，可根本消除外界潮气。
灰尘以及外物引起的接地故障，提高发电机运行的连续性。
母线需要分相封闭，也根本杜绝相间短路的发生。
〔2〕、消除周围钢构的发热。
敞露的大电流母线使得周围的钢构和钢筋在发电机输出电流电磁感应下产生方向相反、大小相等的涡流和磁滞损耗，发热温度高，损耗大，会降低构筑物的强度。
封闭母线(IPB)及发电电压设备封闭母线及发电电压设备包括发电机主回路及分支回路离相封闭母线(以下简称封闭母线或IPB)、发电机出口电流互感器、发电机断路器组合(包括电制动开关)成套电器、机端厂用变压器、励磁变压器、电压互感器柜、电压互感器及避雷器组合柜等。
1、工作范围(1)9台套发电机主回路封闭母线(包括与主变压器低压套管、发电机断路器及发电机主引出线的连接)和分支封闭母线(包括与机端厂用变压器、励磁变压器、电制动变压器、电压互感器柜、电压互感器及避雷器柜等的连接，安装完成后的喷漆等)；(2)108只单相(双芯)发电机出口电流互感器（9组）；(3)54只单相(双芯)发电机断路器两侧电流互感器（9组）；(4)9台套发电机断路器组合成套电器（包括操作机构及电制动开关等）；(5)18台单相机端厂用变压器（6组）；(6)27台单相励磁变压器（9组）；(7)9台三相电制动变压器（9组）；(8)108台电压互感器柜（18组）和27台电压互感器及避雷器组合柜（9组）；工作范围包括上述设备及其附属配套设备的现场运输、就位、安装、设备及设备间的所有电气连接(包括母线和设备本身的控制及监测系统的连接)、设备接地端子与电站接地网的连接、埋件安装、母线构架和安装检修平台的安装和设备的调试、现场试验和试运行等工作。
2、主要设备封闭母线及发电电压设备见表0。
表0 封闭母线及发电电压设备安装工程量表3、主要设备技术特性3.1全连式离相封闭母线主回路分支回路额定频率：50Hz 50Hz额定电压：20kV 20kV最高电压：24kV 24kV额定电流：25000A 2000A额定短时(2s)耐受电流(有效值)：160kA 315kA额定峰值耐受电流：400kA 800kA额定雷电冲击耐受电压(峰值)：125kV 125kV1min工频耐受电压(有效值)：50kV（湿试）50kV（湿试）68kV（干试）68kV（干试）外壳直径：1650mm 650mm导体直径：1100mm 200mm净重/三相米：1200kg 155kg相间距离：2000mm 2000mm外壳连接方式：全连式全连式冷却方式：自然冷却自然冷却3．2 发电机出口电流互感器、发电机断路器两侧电流互感器、机端变压器高压侧电流互感器、励磁变压器高压侧电流互感器：型式：户内环氧树脂浇注额定频率：50Hz额定电压：18kV额定变比：30000/1A、800/1A,1200/1A额定热稳定电流及时间：≥160 (3s)，315 kA (3s)绝缘水平：一次绕组额定雷电冲击耐压（峰值）：125kV（全波）144kV（截波）一次绕组额定1min工频耐受电压(有效值)： 50kV二次绕组额定1min工频耐受电压(有效值)： 3kV3.3 电压互感器柜电压互感器型式：户内环氧树脂浇注 额定频率： 50Hz 额定电压： 18kV额定变比： kV31.031.031.0318绝缘水平：一次绕组额定雷电冲击耐压（峰值）：125kV （全波）144kV （截波）一次绕组额定1min 工频耐受电压(有效值)：50kV二次绕组额定1min 工频耐受电压(有效值)：3kV3.4 电压互感器及避雷器柜电压互感器 型式： 户内环氧树脂浇注 额定频率： 50Hz 额定电压： 18kV额定变比： kV31.031.031.0318绝缘水平：一次绕组额定雷电冲击耐压（峰值）：125kV （全波）144kV （截波）一次绕组额定1min 工频耐受电压(有效值)：50kV二次绕组额定1min 工频耐受电压(有效值)： 3kV避雷器 型式： 金属氧化锌 额定电压： 23kV 持续运行电压： 18kV 直流1mA 参考电压：≥31.9kV标称放电电流：5kA标称放电电流下的残压：≤51kV（峰值）陡波冲击残压：≤57.2kV（峰值）操作冲击残压：≤40.8kV（峰值）3.5 发电机断路器组合成套电器(1)发电机断路器型式：SF6气体绝缘、单相封闭、卧式操作机构：液压弹簧或弹簧操作机构、三相机械联动冷却方式：强迫风冷额定频率：50Hz额定电压：24kV额定电流：≥25000A额定短路开断电流（有效值）：160kA额定短路关合电流（峰值）：440kA额定短时耐受电流（有效值）及时间：160kA，1s额定峰值耐受电流：440kA绝缘水平：雷电冲击耐受电压1.2/50 s)(峰值)相对地150kV断口间165kV1min工频耐受电压(有效值)相对地80kV断口间88kV辅助回路1min工频耐受电压(有效值) 2kV 操作顺序：CO-30min-CO机械稳定操作次数：≥10000次(2)隔离开关型式：户内封闭式操作机构：电动及手动操作机构、三相机械连动额定电压：24kV额定电流：≥25000A额定短时耐受电流（有效值）及时间：160kA，3s额定峰值耐受电流：440kA分、合闸时间：2s机械稳定操作次数：≥5000次(3)接地开关型式：户内封闭式操作机构：电动及手动操作机构、三相机械连动额定电压：24kV额定短时耐受电流（有效值）及时间：160kA，3s额定峰值耐受电流：440kA分、合闸时间：2s机械稳定操作次数：≥5000次(4)电气制动短路开关型式：户内封闭式（SF6断路器）操作机构：液压弹簧或弹簧操动机构电动及手动操作机构、三相机械连动额定电压：24kV额定电流：12000A制动电流：≥25000A 额定短时耐受电流（有效值）及时间：110kA，1s 额定峰值耐受电流：300kA制动时间：≥10min 制动开关合闸时间：≤50ms机械稳定操作次数：≥10000次3.6 机端厂用变压器（1）型式单相、自冷干式变压器，三个单相变压器采用Y/∆接线，高压侧与IPB连接，低压侧与电缆连接。
