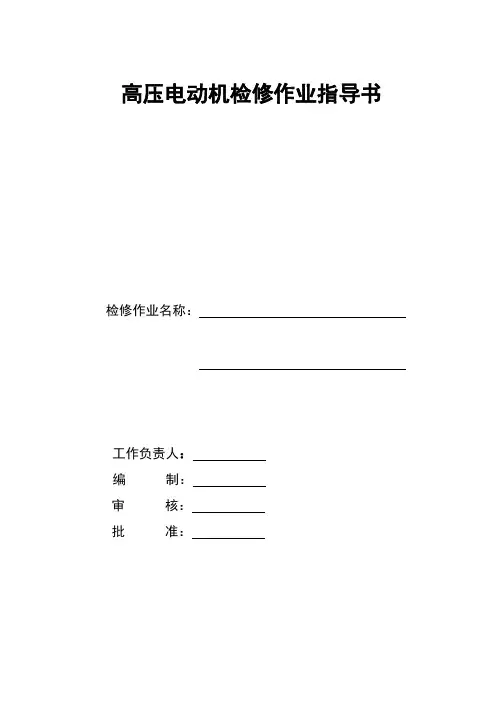

高压电动机检修作业指导书检修作业名称：工作负责人：编制：审核：批准：1 适用范围适用于辽宁大唐国际唐阜新煤制天然气有限责任公司10KV封闭母线检修工作.2本指导书涉及的资料和图纸□Q/CDT-ITSCC 106 0001-2005《电气设备检修规程》□Q/CDT-ITSCC 107 0024-2005《电气技术标准》3 安全措施□严格执行《电业安全工作规程》。
□检修该设备必须遵循的其他安全措施。
4 备品备件清单序号名称型号规格（图号）单位数量备注1 支持绝缘子25修前准备5.1 现场准备一、材料类：序号名称规格数量1酒精5kg2包布3kg3油漆 5 kg4棉丝9 kg5导电膏0.01kg6胶皮10 kg 789二、工具类序号名称规格数量1.斗臂车14-17mm 1台2．开口扳手全套1套3．梅花扳手全套1套4．安全带8条5．塞尺2把6．改锥500mm 1把7．砂纸100目8张8．钢板尺300 mm 1把9．手电筒三节2把10 木锤中号2把11 平锉1mm 2把12 剪刀1把13 皮带冲1套5.2 专用工具序号名称型号规格（图号）单位数量备注1 力矩扳手套 125.3 工作准备□工器具已准备完毕，材料、备品已落实。
□检修地面已铺设防护胶片，场地已经完善隔离。
□作业文件已组织学习，工作组成员熟悉本作业指导书内容。
6 检修工序及质量标准6.1 检修前准备6.1.1 10KV封闭母线停电，将封闭母线退出运行。
6.1.2 断路器拉至检修位置。
6.1.3 合上地刀或接地线，办理检修工作票。
6.1.4 工作负责人应与运行值班员到现场发票，注意勿走错间隔。
6.1.5 作业组成员了解检修前10KV封闭母线的缺陷。
6.1.6 作业组成员了解10KV封闭母线的运行状态及小时数。
6.1.7 查阅试验记录，了解绝缘状况。
6.1.8 清点所有专用工具齐全，检查合适，试验可靠。
6.1.9 参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
6.1.10 参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
6.1.11 准备好检修用的各易损件，及材料。
6.1.12 开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。
6.1.13 将检修记录带至现场。
6.2 10KV封闭母线检修总危害辨识6.2.1 参加检修的人员进行安全教育和技术培训，达到上岗条件。
6.2.2 10KV封闭母线与所有系统完全解列。
6.2.3 10KV封闭母线检修、试验时严禁损伤设备及其部件。
6.2.4 作业组成员的着装要符合工作要求。
6.2.5 检修工作负责人应在开始工作前仔细检查安全措施是否正确完备，并对工作班成员详细交代清楚。
做好危险预想。
6.2.6 所带的常用工具、量具应认真清点，绝不许遗落在设备内。
6.2.7 检查检修的设备与其它带电部位之间安全距离是否足够。
6.2.8 工作结束前，检查所有因检查或试验打开的接头是否全部回装。
6.2.9 检修母线时，可能造成机械伤害。
6.2.10 工具应设专人管理，对使的工具要进行登记。
6.3 文明施工作业措施6.3.1严格按电气设备检修工艺规程开展工作。
6.3.2 现场检修全部按ISO9002质量保证体系标准进行。
6.3.3现场和工具柜工具、零部件放置有序，10KV封闭母线拆下的零部件必须用塑料布包好并作好记号以便回装。
6.3.4 10KV封闭母线工作区域卫生干净、整洁，每天开工和收工必须打扫一次卫生。
6.3.5工作结束应做到工完、料尽场地清，10KV封闭母线本体和检修零部件整洁干净。
6.3.6所有检修人员必须严格遵守工作纪律，严禁工作现场打闹、嬉戏等造成不良影响事件发生。
6.4检修工序及质量标准10KV封闭母线检修质量验收记录检修项目封闭母线检修性质开工日期计划工日用工统计定额（人数×小时）实际（人数×小时）竣工日期实际工日项目负责人质量控制点(W、H)分级检修标准检修性质检修项目检修周期钳工：焊工起重：技工：4×16民工：钳工：焊工起重：技工：民工：A级B级C1-5、W1-3、H1-2 1年C级C1-5、W1-3、H1-2 1年分项待检点(W、H) 监督点内容检修及更换标准、周期质量验收班组车间检修公司设备部验收日期检点(W、H) 换标准、周期班组车间检修公司设备部验收日期1.检修前准备工作C1 准备好材料及工器具.布置好现场安全措施完善检点(W、H) 换标准、周期班组车间检修公司设备部验收日期2．绝缘子检查C2 （1）.隔一个或几个支持点,拆开绝缘子盖板上固定螺栓，用酒精包布清理绝缘子表面，并仔细检查检查，用2500V摇表检查绝缘子绝缘电阻>100MΩ。
（2）.检查发现绝缘子有下列情况应予以更换：绝缘子表面有砂眼或裂纹.表面深度脱落或形成纵向裂纹.表面掉釉面积>50mm2时（3）.检查瓷瓶顶部弹簧顶压(悬挂)装置:以手按压瓷瓶顶部弹簧顶压装置,若有卡涩可适当加入锂基润滑脂润滑,如不能消除卡涩应更换.1.注意做好防坠措施拆绝缘子时，应隔一个拆一个，防止母线位移变形而造成回装困难.。
绝缘子绝缘电阻>100 MΩ。
2.更换的绝缘子应为试验合格品3.按压到底轻松弹出为合格.检点(W、H) 换标准、周期班组车间检修公司设备部验收日期C3 (4）.检查瓷瓶底部胶垫和压盘.拆出底部胶垫,酒精布擦净进行检查,不合要求的予以更换,压盖有毛刺或与安装处错孔时应用锉修整后进行回装,压盘有严重变形时应更换. 4.橡胶垫不应有裂缝,切口,分层或永久变形,大于厚度25%时为失效检点(W、H) 换标准、周期班组车间检修公司设备部验收日期3. 地脚绝缘层检修W1 （1）. 测量外壳地脚与钢构架间绝缘电阻.拆开母线外壳接地点,用500V摇表测量母线外壳与钢构架间绝缘电阻,应符合标准.（2）. 地脚绝缘低处理:用逐个排除法先易后难,找出故障点,拆开螺栓连接,取出厚绝缘垫块和绝缘套管(螺栓上),确认损坏后更换.更换后仍需重复第1项.若绝缘电阻仍不合格需继续检查故障点,直到合格.防止高空坠落绝缘电阻应>10MΩ检点(W、H) 换标准、周期班组车间检修公司设备部验收日期4. 封母试验W2 （1）. 地脚对地绝缘（2）. 绝缘电阻（3）. 交流耐压大于10MΩ大于 6 MΩ26kV1min.5. 引线回装H1 将因试验或检查所打开的一,二次引线接头如数回装,将导体及外罩按标准回装检查母线内无遗留物，检查所有接头如数回装无遗漏。
1.接触面用酒精布擦拭并涂以导电膏2.接线螺栓紧固，平垫、弹簧垫齐全3.检查无遗留物后回装外罩4.外罩密封条应完好6．工作结束C4 工作结束撤离现场。
工完、料尽场地清试验报告封闭母线试验报告试验日期：年月日温度：湿度：试验负责人：试验人：记录整理：记录审核：试验结论：封闭母线A B C设备型号设备编号绝缘电阻（MΩ）交流耐压试验评价不符合项通知单（可选）不符合项事实陈述：检修负责人（签字）：检修单位负责人（签字）：日期：年月日日期：年月日纠正、预防措施：□返工□返修□让步接受□报废设备点检员（签字）：日期：年月日纠正、预防措施意见：□同意□不同意设备部部长（签字）：日期：年月日纠正、预防措施完成情况：检修负责人（签字）：日期：年月日纠正、预防措施验证意见：监理（签字）：纠正、预防措施验证意见：设备部点检（签字）：日期：年月日日期：年月日10 完工报告单（格式表格，可附页）项目名称检修级别□级工作负责人检修单位一、计划检修时间：年月日时至年月日时实际检修时间：年月日时至年月日时二、检修中进行的主要工作：三、检修中发现并消除的主要缺陷：四、尚未消除的缺陷及未消缺的原因：五、技术记录情况：六、设备变更或改进情况，异动报告和图纸修改情况：七、质量监督点执行情况：本项目设置H点个，W点个；检验合格的H点个，W点个八、设备和人身安全情况：九、主要备品备件、材料消耗记录名称规格型号实耗量备注十、检查与检验意见检修工作负责人□合格□不合格签名：日期：检修单位□合格□不合格签名：日期：监理监理负责人□合格□不合格签名：日期：监理主管□合格□不合格签名：日期：业主点检员□合格□不合格签名：日期：专业主管□合格□不合格签名：日期：11 质量签证单序号工作内容工作负责人自检检修单位验证监理验证点检员验证验证点签字日期验证点签字日期验证点签字日期验证点签字日期1 2 3 4 5 6 7 8 9 10。
