电流和电流表的使用同步练习(无答案)

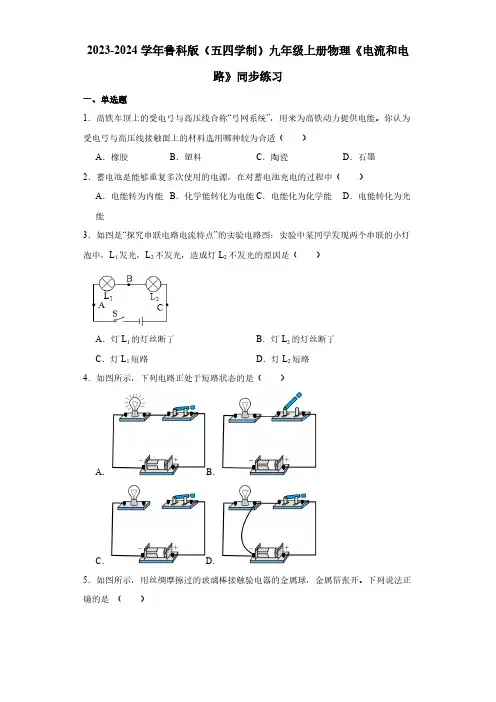

2023-2024学年鲁科版（五四学制）九年级上册物理《电流和电路》同步练习一、单选题1．高铁车顶上的受电弓与高压线合称“弓网系统”，用来为高铁动力提供电能。

你认为受电弓与高压线接触面上的材料选用哪种较为合适（ ）A．橡胶B．塑料C．陶瓷D．石墨2．蓄电池是能够重复多次使用的电源，在对蓄电池充电的过程中（ ）A．电能转为内能B．化学能转化为电能C．电能化为化学能D．电能转化为光能3．如图是“探究串联电路电流特点”的实验电路图：实验中某同学发现两个串联的小灯泡中，L1发光，L2不发光，造成灯L2不发光的原因是（ ）A．灯L1的灯丝断了B．灯L2的灯丝断了C．灯L1短路D．灯L2短路4．如图所示，下列电路正处于短路状态的是（ ）A．B．C．D．5．如图所示，用丝绸摩擦过的玻璃棒接触验电器的金属球，金属箔张开。

下列说法正确的是（ ）A．玻璃棒因失去电子带负电荷B．金属箔片因带负电而张开C．玻璃棒把电荷转移给验电器D．金属杆中有向下的瞬时电流6．某同学按照图所示的实物图画出电路图，则图中所画电路图正确的是A．B．C．D．7．在下图所示的电路中，正确的是A．B．C．D．8．以“安培”为单位的物理量是（ ）A．电荷量B．电流C．电压D．电阻二、多选题9．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。

下列说法正确的是（）A．B中正电荷通过金属棒流向A，A金属箔的张角减小B．电流从B流向AC．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD．A中的自由电子通过金属棒流向B，B金属箔的张角增大10．关于电现象及其解释，下列描述正确的是（ ）A．干燥的冬天脱毛衣时会有电火花，是由于摩擦起电造成的B．和头发摩擦过的气球能吸引细小水流，是因为异种电荷相互吸引C．金属导体中有大量自由电子，电子的自由移动形成电流D．带电物体与验电器接触，金属箔片分开是因为同种电荷相互排斥三、填空题11．在2min内，通过小灯泡灯丝横截面的电荷量是24C，通过它的电流是A．12．当电路中有电源且时，电路中才会有持续的电流，当电路处于状态时，电流很大，会烧坏电源和导线，一般情况下，电路的这种状态时绝对不允许的．13．与毛皮摩擦过的橡胶棒因得到电子而带电，如图用带电的橡胶棒接触验电器的金属球，金属箔张开，此过程中电流的方向是（选填“从橡胶棒到金属球”或“从金属球到橡胶棒”）。

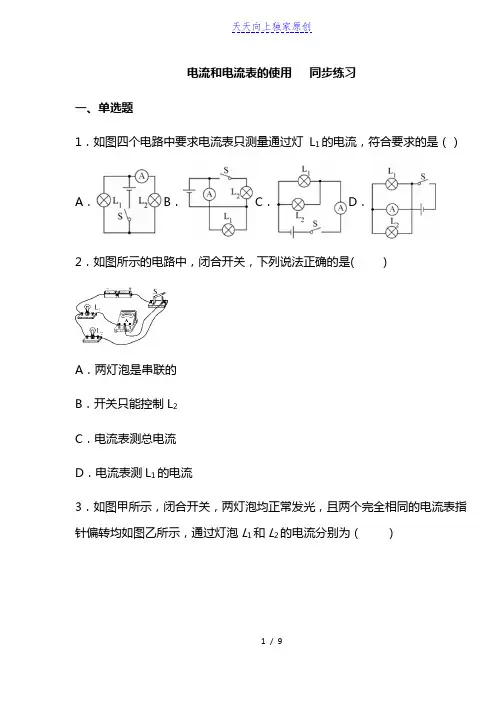

电流和电流表的使用同步练习一、单选题1．如图四个电路中要求电流表只测量通过灯L1的电流，符合要求的是（）A．B．C．D．2．如图所示的电路中，闭合开关，下列说法正确的是( )A．两灯泡是串联的B．开关只能控制L2C．电流表测总电流D．电流表测L1的电流3．如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A．1.2A，1.2AB．0.3A，0.3AC．1.2A，0.3AD．1.5A，0.3A4．下列电路图中，电流表能直接测量灯L1电流的是（）A．B．C．D．5．两只规格相同的灯泡按下图方式连接，将开关S1和S2闭合，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数是A2的两倍D．断开S2后，灯泡L1的亮度变大6．如果所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（）A．I1=I2=I3B．I1>I2=I3C．I1>I3>I2D．I1>I2>I37．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是A．0.1AB．0.2AC．0.3AD．0.4A8．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（）A．撤掉导线a，电流表测量的是电路的总电流B．撤掉导线a，电流表测量的是小灯泡L1的电流C．撤掉导线b，电流表测量的是小灯泡L2的电流D．撤掉导线c，电流表测量的是小灯泡L2的电流二、多选题9．“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（）A．用导线连接c、e，电流表只能测量通过灯泡L1的电流B．用导线连接d、e，电流表只能测量通过灯泡L2的电流C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流10．如图甲所示，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法正确的是（）A．电流表A1一定连接“3A”接线柱B．灯泡L1和L2并联C．电流表A1的读数是0.3AD．通过灯L1的电流为1A三、填空题11．如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2同时发光，此时电流表示数为A2，测量通过灯泡______的电流。

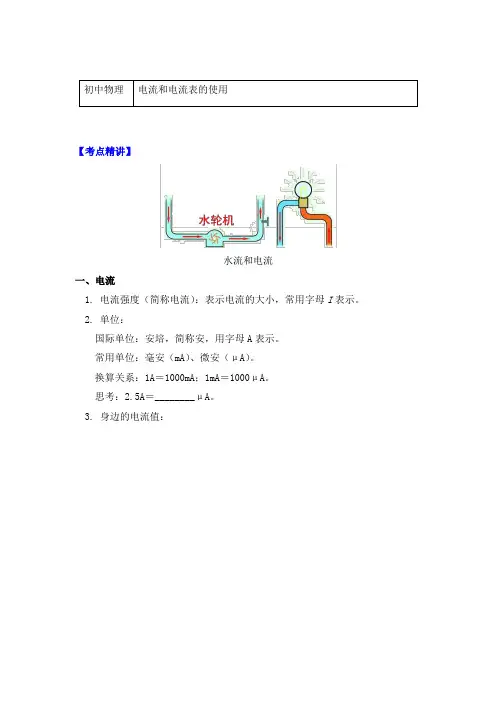

初中物理电流和电流表的使用【考点精讲】水流和电流一、电流1. 电流强度（简称电流）：表示电流的大小，常用字母I表示。

2. 单位：国际单位：安培，简称安，用字母A表示。

常用单位：毫安（mA）、微安（μA）。

换算关系：1A＝1000mA；1mA＝1000μA。

思考：2.5A＝________μA。

3. 身边的电流值：上面我们列举了生活中一些常见的电流值，那么这些电流的大小是如何测量出来的呢？有没有能测量电路中电流大小的仪器呢？答案是肯定的，有一种专门用来测量电路中电流大小的仪器，我们称之为电流表。

下面我们就来学习电流表的结构和使用方法。

二、电流表1. 观察电流表电流表（1）如果把标有“－”的接线柱和标有“0.6A”的接线柱接到电路中，表示选用0～0.6A的量程。

当指针指在满刻度时，表示电流为0.6A，读数时，应以刻度盘______（上排/下排）的数值为准，电流表的分度值为_____A。

（2）如果把标有“－”的接线柱和标有“3A”的接线柱接到电路中，表示选用______的量程。

读数时，应以刻度盘______（上排/下排）的数值为准，电流表的分度值为_____A。

（3）思考：读出电流表的示数（a）I＝____A （b）I＝____A2. 使用电流表在使用电流表时应该注意以下几点：（1）使用前应先检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。

（2）必须把电流表串联在电路中，使电流从标有“0.6A”或“3A”的接线柱流入电流表，从标有“－”的接线柱流出电流表，如下图。

（3）绝不允许把电流表直接连接到电源的两极，如下图。

（4）被测电流的大小不能超过电流表的量程。

在使用双量程电流表时，一般先试用大量程，如果电流表示数在小量程范围内，再改用小量程，这样读数更为准确。

【典例精析】例题1 （枣庄中考）如图所示是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：①______________；②______________；③______________。

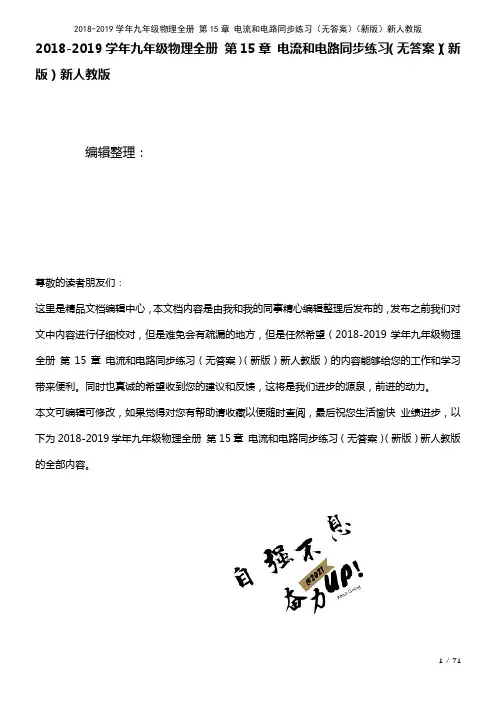

2018-2019学年九年级物理全册第15章电流和电路同步练习（无答案）（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018-2019学年九年级物理全册第15章电流和电路同步练习（无答案）（新版）新人教版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018-2019学年九年级物理全册第15章电流和电路同步练习（无答案）（新版）新人教版的全部内容。

第15章电流和电路同步练习一、填空题1．与丝绸摩擦过的玻璃棒由于电子带电,丝绸由于电子带电。

摩擦起电后的两个物体分别带上电荷.摩擦起电的实质是.2．将与毛衣摩擦过的气球靠近头发，会看到如图所示令人惊奇的现象。

这是由于气球摩擦后,会不带电的头发。

3．将塑料绳一端扎紧，把绳的另一端尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上（选填“同"或“异”)种电荷而相互.4．一般情况下，下列物品：①橡皮擦②铅笔芯③塑料尺④钢尺⑤盐水⑥食用油,其中属于导体的是，属于绝缘体的是。

（只填序号）5．经常用来做装饰用的“满天星”小彩灯，往往一个灯坏了，一串灯全都不亮，它们是联。

马路边的路灯,灯与灯之间是联。

6．现在许多宾馆都利用房卡取电，如图所示。

只有把房卡插入槽中,房间内的用电器才能使用。

房卡的作用相当于家庭电路中的,房间里各用电器之间是联的。

7．如图所示电路中，要使L1、L2串联，需要闭合的开关是;如果要使灯L1和L2串联,则需要闭合开关是。

如果同时闭合开关S1、S2、S3，会出现。

第6题第7题第8题第9题8．如图是一个能吹冷、热风的简化电路，图中A是吹风机（电动机）,B是电热丝。

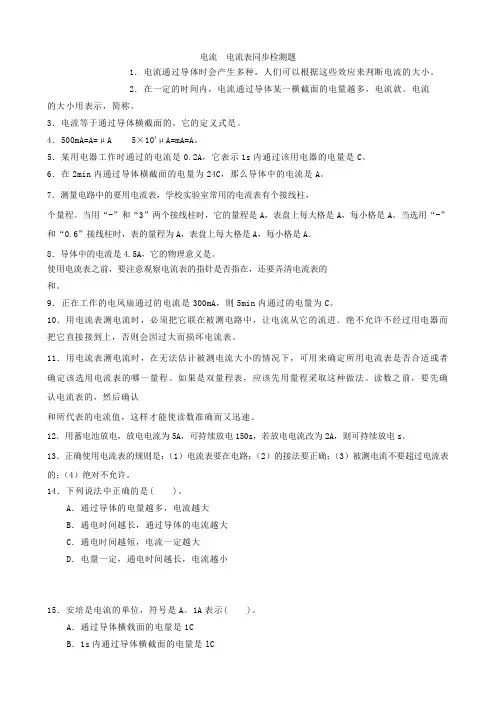

电流电流表同步检测题1．电流通过导体时会产生多种，人们可以根据这些效应来判断电流的大小。

2．在一定的时间内，电流通过导体某一横截面的电量越多，电流就。

电流的大小用表示，简称。

3．电流等于通过导体横截面的。

它的定义式是。

4．500mA=A=μA 5×104μA=mA=A。

5．某用电器工作时通过的电流是0.2A，它表示1s内通过该用电器的电量是C。

6．在2min内通过导体横截面的电量为24C，那么导体中的电流是A。

7．测量电路中的要用电流表，学校实验室常用的电流表有个接线柱，个量程。

当用“-”和“3”两个接线柱时，它的量程是A，表盘上每大格是A，每小格是A。

当选用“-”和“0.6”接线柱时，表的量程为A，表盘上每大格是A，每小格是A。

8．导体中的电流是4.5A，它的物理意义是。

使用电流表之前，要注意观察电流表的指针是否指在，还要弄清电流表的和。

9．正在工作的电风扇通过的电流是300mA，则5min内通过的电量为C。

10．用电流表测电流时，必须把它联在被测电路中，让电流从它的流进．绝不允许不经过用电器而把它直接接到上，否则会因过大而损坏电流表。

11．用电流表测电流时，在无法估计被测电流大小的情况下，可用来确定所用电流表是否合适或者确定该选用电流表的哪一量程。

如果是双量程表，应该先用量程采取这种做法。

读数之前，要先确认电流表的，然后确认和所代表的电流值，这样才能使读数准确而又迅速。

12．用蓄电池放电，放电电流为5A，可持续放电150s，若放电电流改为2A，则可持续放电s。

13．正确使用电流表的规则是：（1）电流表要在电路；（2）的接法要正确；（3）被测电流不要超过电流表的；（4）绝对不允许。

14．下列说法中正确的是( )。

A．通过导体的电量越多，电流越大B．通电时间越长，通过导体的电流越大C．通电时间越短，电流一定越大D．电量一定，通电时间越长，电流越小15．安培是电流的单位，符号是A。

1A表示( )。

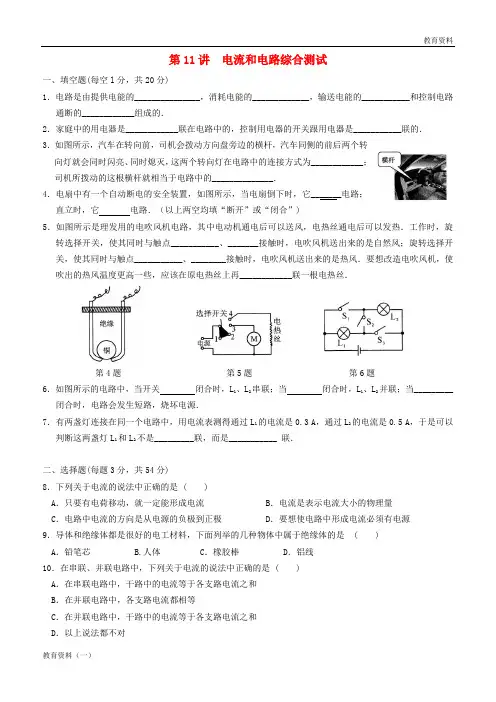

第11讲电流和电路综合测试一、填空题(每空l分，共20分)1．电路是由提供电能的_______________，消耗电能的_____________，输送电能的___________和控制电路通断的____________组成的．2．家庭中的用电器是____________联在电路中的，控制用电器的开关跟用电器是___________联的．3．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为____________；司机所拨动的这根横杆就相当于电路中的______________．4．电扇中有一个自动断电的安全装置，如图所示，当电扇倒下时，它_______电路；直立时，它电路．（以上两空均填“断开”或“闭合”)5．如图所示是理发用的电吹风机电路，其中电动机通电后可以送风，电热丝通电后可以发热．工作时，旋转选择开关，使其同时与触点___________、_______接触时，电吹风机送出来的是自然风；旋转选择开关，使其同时与触点___________、________接触时，电吹风机送出来的是热风．要想改造电吹风机，使吹出的热风温度更高一些，应该在原电热丝上再____________联一根电热丝．第4题第5题第6题6．如图所示的电路中，当开关闭合时，L1、L2串联；当闭合时，L1、L2并联；当_________闭合时，电路会发生短路，烧坏电源．7．有两盏灯连接在同一个电路中，用电流表测得通过L1的电流是0.3 A，通过L2的电流是0.5 A，于是可以判断这两盏灯L1和L2不是_________联，而是___________ 联．二、选择题(每题3分，共54分)8．下列关于电流的说法中正确的是 ( )A．只要有电荷移动，就一定能形成电流 B．电流是表示电流大小的物理量C．电路中电流的方向是从电源的负极到正极 D．要想使电路中形成电流必须有电源9．导体和绝缘体都是很好的电工材料，下面列举的几种物体中属于绝缘体的是 ( )A．铅笔芯 B.人体 C．橡胶棒 D．铝线10．在串联、并联电路中，下列关于电流的说法中正确的是 ( )A．在串联电路中，干路中的电流等于各支路电流之和B．在并联电路中，各支路电流都相等C．在并联电路中，干路中的电流等于各支路电流之和D．以上说法都不对11．如图所示电路中，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是 ( )12．下列关于电流表的说法中不正确的是 ( )A．电流表必须串联在电路中B．电流必须从电流表的“+”接线柱流进，从“一”接线柱流出C．所测电流不能超过电流表的量程，D．电流表的正、负接线柱可以直接接到电源的正、负极上13．在如图所示的电路中，闭合开关后两盏灯都可能发光的是 ( )A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1、S2D．开关S1、S2、S3都闭合14．下列关于各元器件连接的说法中正确的是( )A．教室里各盏电灯和插座是串联的B．家庭里的各用电器是串联在电路中的C．手电筒里的各块电池是串联的D．电学实验中电流表与被测电路是并联的15．小晴在镜前用塑料梳子梳理自己头发，并想再给头发打一点“水摩丝”．当她把梳过头发的梳子接近从水龙头流出的细水流时，发现细水流偏向梳子，好像自动给梳子“上水”．这一现象说明 ( ) A．带上电荷的梳子能吸引细水流 B．梳子有磁性C．水带上了电荷，能吸引梳子 D．水有黏性16．每当节日的夜晚，许多高大的建筑物都要用成千上万只灯泡装点起来，点亮的灯泡映出建筑物的轮廓，显得非常美丽壮观．那么这些灯泡是( )A．并联B．串联 C．可能是串联，也可能是并联 D．无法判断17．如图所示是学校茶炉房为了方便学生而设计的电路．绿灯亮、红灯不亮，表示水已烧开，此时温控开关的开闭情况是 ( )A．S1断开、S2闭合B．S l闭合、S2断开C．S l、S2都断开D．S l、S2都闭合18．在使用电流表测量通过电灯L1的电流时，在图所示的几种接法中正确的是 ( )19．如图所示的电路中，若S闭合，电流表测的是 ( )A．通过电灯L1的电流B．通过电灯L2的电流C．通过电灯L1和L2的电流D．无法确定20. 关于电流与电源，下列说法中正确的是（）A．规定正电荷定向移动的方向为电流方向B．只有电路断开时，电路中才能有电流C．只要电路闭合，即使电路中没有电源，电路中也一定有电流D．只要电路中有电源，即使电路断开，电路中也一定有电流21. 下面各组材料，均为导体的是（）A．塑料和铁 B．盐水和铜 C．铝和煤油 D．空气和石墨22. 某单位保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了。

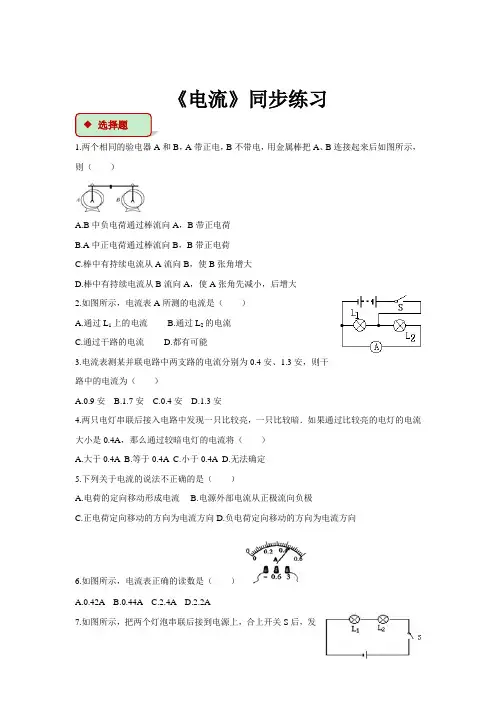

《电流》同步练习1.两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（）A.B中负电荷通过棒流向A，B带正电荷B.A中正电荷通过棒流向B，B带正电荷C.棒中有持续电流从A流向B，使B张角增大D.棒中有持续电流从B流向A，使A张角先减小，后增大2.如图所示，电流表A所测的电流是（）A.通过L1上的电流B.通过L2的电流C.通过干路的电流D.都有可能3.电流表测某并联电路中两支路的电流分别为0.4安、1.3安，则干路中的电流为（）A.0.9安B.1.7安C.0.4安D.1.3安4.两只电灯串联后接入电路中发现一只比较亮，一只比较暗．如果通过比较亮的电灯的电流大小是0.4A，那么通过较暗电灯的电流将（）A.大于0.4AB.等于0.4AC.小于0.4AD.无法确定5.下列关于电流的说法不正确的是（）A.电荷的定向移动形成电流B.电源外部电流从正极流向负极C.正电荷定向移动的方向为电流方向D.负电荷定向移动的方向为电流方向6.如图所示，电流表正确的读数是（）A.0.42AB.0.44AC.2.4AD.2.2A7.如图所示，把两个灯泡串联后接到电源上，合上开关S后，发现L 1比L 2亮，设通过灯泡L 1的电流为I 1，通过灯泡L 2的电流为I 2，则（ ）A.I 1=I 2B.I 1＞I 2C.I 1＜I 2D.无法确定8.如图所示的各家用电器中，正常工作时电流最大的是（ ）A. 电风扇B. 电饭锅C. 电冰箱D. 笔记本电脑9.如图甲所示电路中，电流表A 1与A 2指针指示的位置都如图乙所示，则灯L 1电流是（ ）A.1.4AB.0.28AC.0.24AD.1.12A10.如图甲所示，电流表放在A 点和C 点，电流表的指针在同一位置如图乙，则A 点电流为 ______ A ，B 点的电流为 ______ A ．11.如图A 1的示数为0.9A ，A 3的示数为0.4A ，则通过L 1的电流是 ______ ，通过L 2的电流是 ______ ，通过干路的电流是 ______ ．12.如图导线A 处直径大于B 处，如果通过导线A 的电流为I 1，通过导线B 的电流为I 2，则它们的大小关系是I 1 ______ I 2．（选填“＜”、“＞”或“=”）13.如图甲所示的电路，电流表A 1与A 2的指针位置如图乙所示，则电流表A 1的示数是 ______ A ，通过灯L 2的电流是 ______。

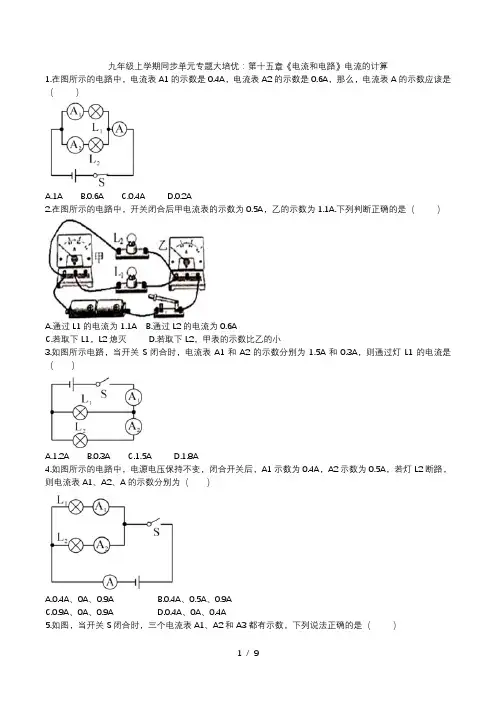

九年级上学期同步单元专题大培优：第十五章《电流和电路》电流的计算1.在图所示的电路中，电流表A1的示数是0.4A，电流表A2的示数是0.6A，那么，电流表A的示数应该是（）A.1AB.0.6AC.0.4AD.0.2A2.在图所示的电路中，开关闭合后甲电流表的示数为0.5A，乙的示数为1.1A.下列判断正确的是（）A.通过L1的电流为1.1AB.通过L2的电流为0.6AC.若取下L1，L2熄灭D.若取下L2，甲表的示数比乙的小3.如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为1.5A和0.3A，则通过灯L1的电流是（）A.1.2AB.0.3AC.1.5AD.1.8A4.如图所示的电路中，电源电压保持不变，闭合开关后，A1示数为0.4A，A2示数为0.5A，若灯L2断路，则电流表A1、A2、A的示数分别为（）A.0.4A、0A、0.9AB.0.4A、0.5A、0.9AC.0.9A、0A、0.9AD.0.4A、0A、0.4A5.如图，当开关S闭合时，三个电流表A1、A2和A3都有示数，下列说法正确的是（）A.电流表A1的示数等于通过灯泡L1的电流B.电流表A2的示数等于通过灯泡L2和L3的电流之和C.若灯泡L3短路，则灯泡L3不亮，L1和L2亮D.若灯泡L2开路，则A2的示数为零，电流表A1和A3的示数不变6.如图所示，当开关S闭合时，三只电流表的示数分别是0.8A、0.5A、0.5A，则电灯L2中的电流是（）A.0.5AB.0.3AC.0.2AD.0.1A7.如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为（）A.0.44A，2.2AB.0.44A，1.76AC.0.76A，0.44AD.0.44A，2.64A8.如图甲所示电路中，电流表A1的示数如图乙所示，则A1的示数为A，电流表A2的示数为0.9A，则L1中的电流是A。

9.如图所示电路中，闭合开关后，电流表A1的示数是0.35A，电流表A2的示数是0.54A，两灯是联的，A3的示数应该是A，A4的示数是A。

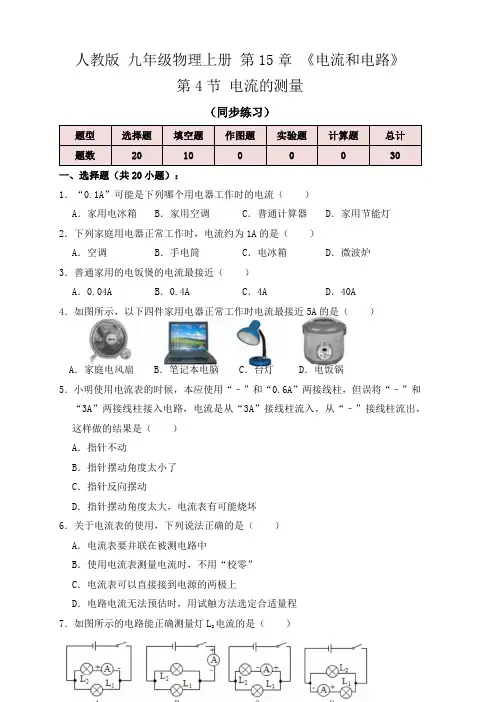

人教版九年级物理上册第15章《电流和电路》第4节电流的测量（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 0 0 30 一、选择题（共20小题）：1．“0.1A”可能是下列哪个用电器工作时的电流（）A．家用电冰箱B．家用空调C．普通计算器D．家用节能灯2．下列家庭用电器正常工作时，电流约为1A的是（）A．空调B．手电筒C．电冰箱D．微波炉3．普通家用的电饭煲的电流最接近（）A．0.04A B．0.4A C．4A D．40A4．如图所示，以下四件家用电器正常工作时电流最接近5A的是（）A．家庭电风扇 B．笔记本电脑 C．台灯 D．电饭锅5．小明使用电流表的时候，本应使用“﹣”和“0.6A”两接线柱，但误将“﹣”和“3A”两接线柱接入电路，电流是从“3A”接线柱流入，从“﹣”接线柱流出，这样做的结果是（）A．指针不动B．指针摆动角度太小了C．指针反向摆动D．指针摆动角度太大，电流表有可能烧坏6．关于电流表的使用，下列说法正确的是（）A．电流表要并联在被测电路中B．使用电流表测量电流时，不用“校零”C．电流表可以直接接到电源的两极上D．电路电流无法预估时，用试触方法选定合适量程7．如图所示的电路能正确测量灯L电流的是（）28．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（）的电流A．电流表甲测的是L2的电流B．电流表乙测的是L2C．电流表与电灯并联了D．电流表甲测的是干路中的电流的电流，其中符合要求的是9．如图所示的四个电路中，要求用电流表测量通过灯L1（）电流，下列电路图中正确的是（）10．如果想用电流表测量电路中通过灯泡L111．如图所示，能正确测出通过灯泡L的电流的电路是（）1A．甲、乙B．乙、丙C．丙、丁D．乙、丁12．小明用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。

这个电路中有一根导线接错了，请你找出这根导线，连接正确后，闭合开关，以下判断不正确的是（）A．电流表A测量干路电流1B．电流表A2测量灯L1的电流C．电流表A3测量灯L1的电流D．电流表A3测量灯L2的电流13．如图所示，电路中能正确测量流经L2的电流的电路是（）14．如图所示，小强把电流表并联在灯L1的两端。

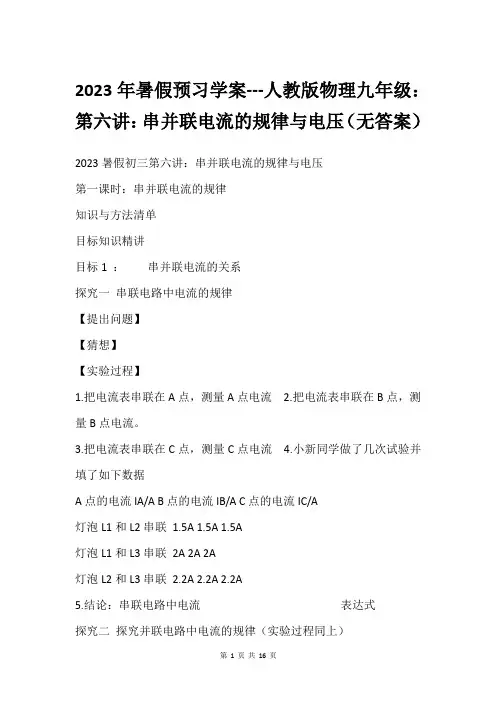

2023年暑假预习学案---人教版物理九年级：第六讲：串并联电流的规律与电压（无答案）2023暑假初三第六讲：串并联电流的规律与电压第一课时：串并联电流的规律知识与方法清单目标知识精讲目标1 ：串并联电流的关系探究一串联电路中电流的规律【提出问题】【猜想】【实验过程】1.把电流表串联在A点，测量A点电流2.把电流表串联在B点，测量B点电流。

3.把电流表串联在C点，测量C点电流4.小新同学做了几次试验并填了如下数据A点的电流IA/A B点的电流IB/A C点的电流IC/A灯泡L1和L2串联1.5A 1.5A 1.5A灯泡L1和L3串联2A 2A 2A灯泡L2和L3串联2.2A 2.2A 2.2A5.结论：串联电路中电流表达式探究二探究并联电路中电流的规律（实验过程同上）结论：（1)并联电路的干路电流各支路电流，用符号表示它们的关系为。

方法技巧提炼1.串并联电流关系误区① 串联电流相等，但是电流相等不一定是串联，也可能是相同用电器并联②在做实验时，要挑选规格不相同的灯泡，避免得出错误的实验结论2.基尔霍夫电流定律延申①再计算并联电流时可以利用基尔霍夫电流定律，任意时刻，流入节点的电流等于流出节点的电流之和精题精讲练类型一：探究串并联电流关系的实验★★（2023 郫都区二模）为了探究“并联电路电流规律”，某实验小组设计了如图甲所示的电路图。

（1）准备连接电路时，他们首先就连接方法进行了如下讨论。

下列几个说法中错误的是。

A.连接电路时，开关应该是断开的B.每处接线都必须接牢C.连接电路元件时不能从电池的负极开始D.连接完毕后要仔细检查电路，确认无误后再闭合开关（2）连接好电路后，小明闭合开关测量A处的电流时，发现电流表的指针偏转如图乙所示，故障原是。

（3）小亮同学根据下表实验数据得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。

老师指出小亮的探究过程有不妥之处，请问他下一步应该做的最合理的操作是。

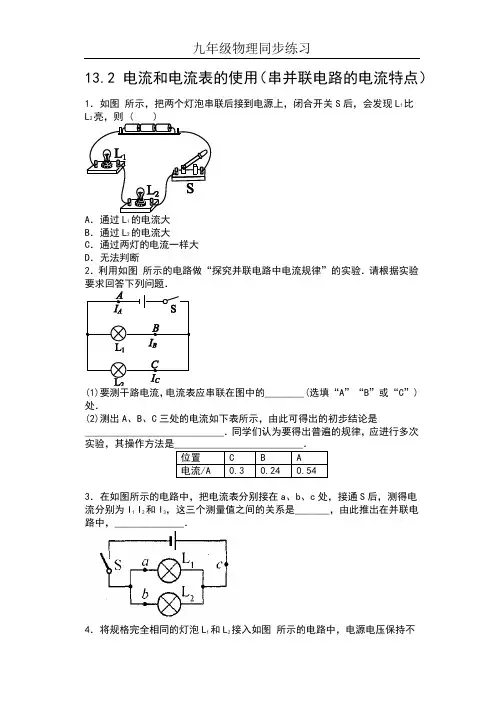

13.2 电流和电流表的使用（串并联电路的电流特点）1．如图所示，把两个灯泡串联后接到电源上，闭合开关S后，会发现L1比L2亮，则 ( )A．通过L1的电流大B．通过L2的电流大C．通过两灯的电流一样大D．无法判断2．利用如图所示的电路做“探究并联电路中电流规律”的实验．请根据实验要求回答下列问题．________(选填“A”“B”或“C”)处．(2)测出A、B、C三处的电流如下表所示，由此可得出的初步结论是____________________________．同学们认为要得出普遍的规律，应进行多次3．在如图所示的电路中，把电流表分别接在a、b、c处，接通S后，测得电流分别为I1I2和I3，这三个测量值之间的关系是_______，由此推出在并联电路中，______________．4．将规格完全相同的灯泡L1和L2接入如图所示的电路中，电源电压保持不变，当S、S1、S2都闭合时，电流表的示数是0.48 A，下列说法中你认为错误的是 ( )A．两个灯泡中的电流相同，都等于0.24 AB．若灯泡L2烧坏，则电流表的示数是0.24 AC．无论断开S1或S2，电流表的示数都是0.48 AD．开关都闭合时，电流表测的是干路电流，大小等于通过灯泡L1和灯泡L2的电流之和5．晶晶同学将两只规格不同的灯泡串联在同一电源上，有一只灯泡发出了很强的光，而另一只灯泡却发出较暗的光，同学们议论纷纷，你认为下列说法正确的是( )A．发光强的灯泡中的电流大B．两灯中的电流一样大C．发光暗的灯泡可能接触不好D．以上说法均不正确6．在如图所示的电路中，电流表A1、A的示数分别为200 mA和0.5 A，则通过灯L2的电流为_______A．如果灯L2短路，则电流表_______可能被烧坏．7．如图所示，已知电流表A1的示数为1.8 A，电流表A2的示数为1.2 A，电流表A3的示数为1.6 A，这时通过灯L2的电流为________A，通过灯L3的电流为________A，通过灯L4的电流为________A.8．如图若在电路a、b两处接入电流表，闭合开关，其读数分别是2.3 A、1.6 A，则电流表接在c处时，其读数应为________A，两灯泡是________连接的．9．三只灯泡L1、L2、L3串联在电路中．灯L1最亮、L3最暗，则通过它们的电流（）A．L1最大 B．L2最大C．L3最大 D．一样大10．如图所示是小明“探究串联电路电流特点”的实验电路图．__________(选填“相同”或“不相同”)的小灯泡．(2)小明连接电路时把一个开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中的不当之处是______________________________．实验时L1没亮的原因可能是________．A．通过小灯泡L1的电流比L2中的电流小B．小灯泡的灯丝断了C．该小灯泡灯座处可能短路了D．小灯泡靠近电源负极(3)下表是小明实验中测得的三组数据，由表格数据可得出结论：________________________________________________________________________.(4)A．利用原有电路，只要再次闭合开关重复实验即可B．改变电源后，再次闭合开关重复实验C．更换不同规格的小灯泡后，再次闭合开关重复实验D．同时更换电源和用电器，组成完全不同的另一串联电路，闭合开关重复实验11．电路中连接了两个规格完全相同的灯泡，用电流表测得通过它们的电流都为0.46 A，则电路中的总电流( )A．一定是0.46 A B．一定是0.92 AC．可能是0.46 A D．以上说法都不对12．两个灯泡并联接入电路，要求一次测出各支路及干路中的电流，至少需要接入电流表_______只．如图所示，闭合开关后，观察电流表：A2的示数为2.3A，A1的示数为1.5 A，则_______的读数是错误的，出现这种错误的原因是_______，其正确读数应该是_______．13．所示的电路，当闭合开关S时，电流表A1、A2、A3的示数分别是2 A、0.9 A、0.5 A，则通过灯泡L1、L2和L3的电流分别是________A、________A和________A.14．在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图中A、B、C三处的电流大小．为了进一步探究A、B、C三处的电流大小的关系，总结普遍规律．他下一步的操作应该是 ( )A．将电源两极对调，再次测量A、B、C三处的电流B．改变开关S的位置，再次测量A、B、C三处的电流C．将图中两只灯泡位置对调，再次测量A、B、C三处的电流D．换用不同规格的灯泡，再次测量A、B、C三处的电流15．请你将下图所示的电路连接完整，要求：灯L1、L2并联，电流表测量灯L2的电流，在右边方框内画出电路图．答案1． C2． (1)A(2)干路电流等于各支路电流之和换用不同规格的灯泡多次测量3． I1＋I2＝I3干路中的电流等于各条支路电流之和4．．C5． B6． 0.3 A7． 1.8 1.2 0.48． 0.7 并联9． D10． (1)不相同(2)连接电路时开关未断开 C(3)串联电路中电流处处相等(4)A11． C12． 3 A2看错了量程 0.4613． 1.1 0.4 0.514． D15．如图所示。

串并联电路中的电流一、选择题：1、小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A、B、C三点，如图1所示，测得A、B、C三点的电流关系是（）A、I A＝I B＝I CB、I C＞I B＞I A＞0，C、I A＞I B＞I C＞0D、I C＞I B＞I A＝0 图13、如图3所示的电路中，电流表A2测量的是哪只灯泡的电流（）A、L1B、L2：C、L1和L2并联的总电流。

D、L1和L2串联的总电流。

图34、在图4—甲所示的电路中，电流表A1的示数为1.2A，电流表A2的示数如图4—乙所示。

下列判断正确的是（）A、通过L1的电流为0.7A。

B、通过L1的电流为1.2A。

.C、通过L2的电流为1.2A。

D、通过L2的电流为2.4A。

图45、在探究并联电路中电流关系的活动中，小明连好如图5所示的电路后，用电流表测出A、B、C三处的电流分别为I A＝1A，I B＝0.4A，I C＝0.6A，并将数据记录在表格中，下一步的操作应该是（）A、整理器材。

B、分析数据，得出结论。

：C、换用不同规格的小灯泡，在测出几组电流值。

D、改变电流表的量程或换电流表再测几次。

图56、如图6所示，当开关S闭合时，关于三个电流表A1、A2、A3的示数，下列说法中正确的是（）A、电流表A1的示数等于灯泡L1中的电流。

B、电流表A2的示数等于灯L2和L3中的电流之和。

|C、电流表A1的示数一定等于A2和A3的示数之和。

D、三个电流表的示数相等。

图6二、填空题：1、如图7所示，在一个电路中接有两个完全相同的灯泡L1和L2，电流表测得的电流值为1.4A，则通过灯L1和L2的电流分别为＿＿＿＿A和＿＿＿＿A。

图7 图8？2、如图8—甲所示是小明用电流表测L1、L2并联电路中灯泡L1中电流的电路，应将线头M接电流表的＿＿＿＿＿＿（选填“﹣”、“0.6”或“3”）接线柱，此时电流表的示数如图8—乙所示，则电灯L1中的电流为＿＿＿＿＿＿A。

人教版九年级全一册 15.2 电流和电路同步练习一、单选题1．如图所示,开关S闭合时,小灯泡L1、L2都不亮,然后用一段导线的两端接触a、b两点时两小灯泡都不亮；用该导线接触b、d两点时,只有小灯泡L1亮；再用该导线接触c、d两点时,两小灯泡都不亮。

对此,下列故障判断中正确的是（）A．小灯泡L2断路B．小灯泡L2短路C．开关S断路D．小灯泡L1断路2．石墨烯又称单层墨,它仅由一层碳原子组成,很薄但非常牢固坚硬。

同时还具有许多奇特的属性,例如极强的拉力,优良的导电性和导热性,科研人员还发现细菌的细胞在石墨烯上无法生长。

根据以上信息,石墨烯一定不能用来制成（）A．高压输电线B．坚韧的防弹衣C．食品包装材料D．保温隔热材料3．关于电荷的说法中正确的是（）A．摩擦起电的实质是创造了电荷B．金属导体中自由电子移动的方向就是电流的方向C．带正电的玻璃棒能吸引纸屑是由于异种电荷相互吸引D．绝缘体不容易导电是因为自由电荷很少4．今年“五一”假期,铁路接触网遭异物侵扰的新闻多次上热搜。

铁路部门有明确规定：在高铁线路两侧各500米范围内,不得升放风筝。

若导电性能好的金属丝风筝线散落在高铁接触网（高压电路）上,会造成短路而使动车组失去动力。

下列电路能述现象的是（）A．B．C．D．5．有一款“空调扇”既能送常温风,又能送凉风。

小明了解到其内部有两个电动机,其中电动机1M ,驱动扇叶送风,2M 驱动机内水循环使所送的风成为“凉风”,此款风扇不会只有水循环而不送风。

小明设计的电路图,符合要求的是( )A ．B ．C ．D ．6．如图是两个相同的验电器A 和B,现使A 带电,B 不带电。

用带有绝缘柄的金属棒C 把A 和B 连接起来,则（ ）A ．A 金属箔张开的角度比原来大了B ．B 金属箔仍然闭合C ．B 金属箔张开,A 金属箔闭合D ．连接瞬间,金属棒C 中有电流7．下列说法不正确．．．的是（ ） A ．塑料是绝缘体B ．电源能够向用电器提供电能C ．电池充电的过程是将电能转化为化学能D ．简单电路由用电器､导线､开关三部分组成8．如图甲所示,高层建筑的墙体中有三根绞在一起的电线,小明设计了如图乙所示的“测量仪”把它们区分开。

第十五章电流和电路《串、并联电路中电流的规律》同步试题一、选择题1.如图1所示的电路中，电流表测量的是（）图1A.通过灯L］的电流B.通过灯L2的电流C.通过灯L］和灯L2的电流之和D.电源供给电路的电流答案：B解析：本题考查电路识别及学生使用电流表进行测量的基本能力。

这是一个并联电路，电流表与L2串联，测量的是L2支路的电流。

可以利用断路的方法来判断电流表测量对象，即如果把电流表断开，分析电路中哪个用电器不工作，贝y电流表测量的就是这个用电器的电流。

变式•如图2所示的电路中，能测出灯L］中电流的电路图是（）图2答案：C解析：本题考查了电流表的使用，电流表要和被测量的用电器串联，并且要让电流从电流表的正接线柱流入，负接线柱流出。

2.有一家庭装饰用的小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA,那么通过每只小灯泡的电流是（）A.10mAB.0.02AC.0.2AD.100mA答案：C解析：家庭装饰用的小彩灯之间是串联的，根据串联电路中电流的特点，电流处处相等，所以每个小灯泡的电流均相等，等于插头处的电流。

变式.两盏电灯与电源、开关组成一个正确的电路，闭合开关后，用电流表测得两盏灯中的电流相等，则两灯的连接方式为（）A.一定是串联B.一定是并联C.可能是串联，也可能是并联答案：C解析：根据串联和并联电路的特点，串联电路中电流处处相等，并联电路中干路电流等于各支路电流之和。

串联电路中两盏灯的电流相等，但在并联电路中，如果各支路用电器的规格相同，则两支路中的电流也相等。

所以不能仅仅根据用电器的电流相等来判断用电器的连接方式。

变式.在探究串联电路中的电流时，某同学用电流表分别测出图3中a、b.c三处的电流大小。

若要进一步探究a、b、c三处的电流大小有什么关系，则他下一步的操作应该是（）Li图3A.将电源两极对调，再次测量a、b、c三处的电流B.改变开关S的位置，再次测量a、b、c三处的电流C.将图中两只灯泡位置对调，再次测量a、b、c三处的电流D.换用不同规格的灯泡，再次测量a、b、c三处的电流答案：D解析：本题考查了探究串联电路中电流特点的实验过程，在本实验中要通过多次实验来总结出串联电路的电流特点。

人教版物理八年级下册第十五章电流和电路第5节串并联电路中电流的规律同步练习（2）学校:___________姓名：___________班级：___________考号：___________评卷人得分一、单选题1．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为A．2.2 A0.44 A B．0.42A 1.8 A C．1.76A0.44 A D．0.44A 2.2 A 2．有两个电路元件A．B,把它们串联在电路中,如图乙所示,流过元件的电流与其两端的电压关系如图甲所示．闭合开关S,这时电流表的示数为0.2A,若将A．B两元件并联接在原来的电源上,则此时电路中的总电流为A．1.2AB．0.6AC．0.7AD．0.5A3．串联在电路里的两盏灯甲和乙，通过甲灯的电流I甲与通过乙灯的电流I乙的大小相比较是A．I甲>I乙B．I甲<I乙C．I甲=I乙D．无法判断4．在下图所示的电路中，开关闭合时A1的示数为1.2A，A2的示数为0.5A．下列判断正确的是A．通过L 1的电流为1.2A B ．通过L 1的电流为0.7A C ．通过L 2的电流为0.7A D ．通过L 2的电流为1.2A5．在如图所示的电路中，电流表1A 和2A 的示数分别为0.3安和0.4安，若将电路中的某两个电阻的位置互换，电流表1A 和2A 的示数却不变，则电流表A 的示数可能为（ ）A ．0.45安B ．0.65安C ．0.55安D ．0.60安6．小阳用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示．这个电路中有一根导线接错了，这根接错的导线是A ．aB ．bC ．cD ．d7．将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A 1和A 2读数分别如图乙所示，通过灯泡L 1、L 2的电流大小分别为（ ）A ．0.24A 0.7AB ．1.2A 0.7AC ．0.24A 0.46AD．1.2A0.14A8．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为0.4AAI=、0.2ABI=、0.2ACI=，在表格中记录数据后，下一步应该做的是A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值9．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（）A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→dB．开关S1、S2都闭合，灯泡L1和L2并联C．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流D．闭合S1、S2中任意一个开关，都会有灯泡发光10．关于电路，下列说法错误的是（）A．电荷定向移动形成电流B．物理学中，把正电荷定向移动的方向规定为电流的方向C．把两个小灯泡串联接入电路中，更亮的那一个通过的电流大D．用电器工作时将电能转化为其他形式的能11．如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是A．B ．C ． D ．12．在图（a ）所示电路中，开关S 闭合后，两个电流表指针偏转均为图（b ）所示，则通过电阻R 1和R 2的电流分别为（ ）A ．2.5A 0.5AB ．0.5A 2.5AC ．0.5A 2AD ．2A 0.5A评卷人 得分二、多选题 13．如图所示，已知电流表A 的示数为1.5A ，电流表A 1的示数为0.8A ，电流表A 2的示数为1.2A ，有关通过灯的电流的大小说法正确的是A ．通过L 1的电流的大小为0.3AB ．通过L 1的电流的大小为0.7AC ．通过L 2的电流的大小为0.5AD ．通过L 3的电流的大小为0.5A14．在如图所示的电路中，闭合开关后，通过灯泡1L 的电流为0.7A ，电流表2A 的示数为0.5A ．下列判断正确的是（ ）A ．电流表1A 的示数为0.7AB．电流表1A的示数为1.2AC．通过灯泡2L的电流为0.5AD．通过灯泡2L的电流为1.2A15．如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则A．两灯是串联连接的B．干路电流是2.6AC．流过L2的电流是2A D．流过L1的电流2.6A16．如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关SA．甲表有示数，乙表没有示数B．甲表没有示数，乙表有示数C．再闭合开关S1，甲表示数变大乙表示数不变D．再闭合开关S1，甲表示数大于乙表示数17．在探究并联电路电流关系的活动中，某同学连好如图所示的电路后，用电流表测出a、b、c三处的电流分别为I a＝1A、I b＝0.4A、I c＝0.6A，并将数据记录在表格中，则下一步应该做的A．改变电源电压，再测出几组电流值B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．改变电流表的量程或换电流表再测几次18．下列说法中正确的是A．自然界中，只有正、负两种电荷B．只有自由电子定向移动才能形成电流C．自由电子定向移动的方向为电流方向D．正电荷定向移动方向为电流方向评卷人得分三、填空题19．如图所示的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，根据这一现象___________判定两灯是串联的（选填“能”或“不能”）。

2018-2019学年苏科版九年级物理13.3电流和电流表的使用同步测试一、单选题1.如图所示，将两只不同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1比L2亮．则（）A. L1中的电流大于L2中的电流B. L1中的电流等于L2中的电流C. L1中的电流小于L2中的电流D. 无法判断2.用电流表测得某并联电路中两支路电流分别为0.4A和1.1A，则干路电流是（）A. 0.7AB. 0.4AC. 1.1AD. 1.5A3.如图所示，电路中的电流方向是（）A. 由N到M，由B到AB. 由N到M，由A到BC. 由M到N，由B到AD. 由M到N，由A 到B4.下列四种家用电器中，工作时电流最大的是（）A. 电风扇B. 组合音响C. 电暖气D. 电冰箱5.某用电器正常工作时通过的电流大约为4A，该用电器可能是（）A. 手机B. 节能灯C. 遥控器D. 电饭锅6.关于电源和电流，下列说法中正确的是（）A. 电流是由大量电荷的无规则运动形成的B. 电路中只要有电源，就一定会有电流C. 在电源外部，电流从电源的正极流向负极D. 电流的方向总是从电源的正极流向负极7.使用电流表时，若将“+”“-”接线柱接反了，产生的后果是（）A. 用电器被烧坏B. 电源被烧坏C. 指针反偏D. 不影响使用，仍可正常读数8.如图所示，在“探究并联电路中电流关系”的实验中，某同学用电流表分别测出通过两相同规格的小灯泡L1、L2和干路中的电流I1、I2和I，在表格中记录数据后，接下来应该做的是A. 整理器材，结束实验B. 分析数据，得出结论C. 换用电流表的另一量程，再测出几组电流值D. 换用不同规格的小灯泡，再测出几组电流值9.如图（a）所示，当开关S闭合时，两只电流表的示数分别由图（b）、（c）两图读得，则电灯L1中的电流是（）A. 0.8AB. 0.16AC. 0.52AD. 1.28A10.在国际单位制中，电流的基本单位是（）A. IB. AC. ΩD. W二、填空题11.用电流表测电流时，必须把它________联在被测电路中，让电流从它的________流进．绝不允许不经过用电器而把它直接接到________上，否则会因________过大而损坏电流表．12.电流表是用来测量________的仪器，电流表的测量范围叫________．要测量电路中通过某个元件的电流，必须把电流表与这个元件________起来，并且要使电流从电流表的________接线柱流进，从________接线柱流出．13.（2017•吉林）如图是小灯泡L和定值电阻R的电流与电压关系的图象．现将它们并联后接在电压为2V 的电源两端，则干路中的电流是________A，小灯泡L的实际电功率是________W．14.如图所示，开关S闭合后，发现A1 A2两只电流表的指针恰好偏转到同一位置，若通过L1的电流为0.8A，则电流表A1示数是________A ，电流表A2示数是________A.15.验电器A带负电，B不带电．用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图所示），金属棒中电流方向是：________．（选填“由A到B”或“由B到A”）三、解答题16.如图所示的电路中，电阻R1的阻值为10Ω．闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A．求：（1）通过电阻R2的电流；（2）电源电压U；（3）电阻R2的阻值．四、实验探究题17.三个探究小组的同学选用不同规格的灯泡来验证“串联电路的电流规律”．所接电路图如图甲所示．（1）在连接电路时，开关应该________；（2）第一小组的同学实验时根据电流表A1指针偏转角度较A2小，如图乙所示，他们判断“串联电路中各处的电流不等”．请你指出造成他判断错误的原因是：________．（3）第二小组的同学闭合电路后发现：灯L2的亮度比灯L1的亮度大．则下列说法正确的是；A. 灯L2中的电流较大，所以L2更亮B. 电流从电源正极出来先通过灯L2，所以L2更亮C. 两灯中的电流相等，亮度不同是由于两灯规格不同所致（4）第三小组同学闭合开关S后，发现灯L1发光，L2不发光．对此现象，同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小；④灯L2也工作，但L2的电压比L1的电压小．以上猜想可能的有________（选填序号）．18.在“用电流表测电流”的实验中，（1）按图（a）所示的电路连接好后，把电流表先后接在电路中的a、b、c处时得到如下的记录表格．比较测得的数据得出的结论是：串联电路中各处________．（2）按图（b）所示的电路连接好后，闭合开关后，各电流表的示数记录在下表中，根据实验数据，可以得出的结论是：在并联电路中，干路中的电流等于________．（3）在某次实验过程中，小明同学刚连接好电路，开关尚未闭合时，发现电流表的指针如图（c）所示，这是因为________；如果小明同学在闭合开关后电流表才出现了如图所示的情况，其原因可能是________．五、综合题19.正确使用电流表的规则为：（1）电流表要________联在电路中；（2）电流必须从________接线柱流进电流表；（3）被测电流不要超过电流表的________，将电流表接入电路中时，应先用________至________安培的量程，若指针示数小于________A，再改用________至________A的量程；（4）绝对不允许________而把电流表直接接在电源两极上．答案解析部分一、单选题1.【答案】B【解析】【解答】解：由电路图可知，两灯泡串联，因此流过它们的电流相等，故ACD错误，B正确．故选B．【分析】根据串联电路特点分析答题：串联电路电流处处相等．2.【答案】D【解析】【解答】干路电流I=0.4A+1.1A=1.5A.故答案为：D.【分析】并联电路中干路电流等于各支路电流之和.3.【答案】B【解析】【解答】解：由图知，左端是电源的正极，右端的电源负极，电流从电源正极出来，经开关N点到M点，再经灯泡的A点到B点，最后到电源的负极．故选B．【分析】电源外部电流方向是从电源正极出发，经电路各元件到电源的负极．4.【答案】C【解析】【解答】解：电风扇的功率约为60W，组合音响的功率约为200W；电暖气的功率约为1000W；电冰箱的功率约为100W；根据I= 可知，电压相等，电暖气的功率最大，电流最大．故选C．【分析】知道家用电器的功率和电压，根据I= ，电压相等，功率越大的电流越大．5.【答案】D【解析】【解答】解：该用电器的功率P=UI=220V×4A=880W；A、手机的功率一般不超过10W，不符合题意；B、节能灯的功率在20W左右，不符合题意；C、遥控器的功率一般不超过10W，不符合题意；D、电饭煲的功率在1000W左右，符合题意．故选D．【分析】家庭电路电压是220V，已知电路电流，由P=UI求出用电器的功率；然后根据对家用电器功率的了解逐一分析，做出选择．6.【答案】C【解析】【分析】根据以下知识分析答题：（1)电路中有电流的条件是：电路闭合，且电路中有电源；（2)电荷的定向移动形成电流，正电荷的定向移动方向是电流的方向；（3)在电源外部，电流由正极流向负极．【解答】A、电荷的定向移动方向形成电流，电荷的无规则运动不会形成电流；故A错误；B、电路中有电源，如果电路没有闭合，则电路中没有电流，故B错误；C、在电源外部，电流由电源正极流向电源负极，故C正确；D、在电源的内部，电流由电源的负极流向正极；故D错误．故选C．【点评】本题考查了形成电流的条件、电流概念、电流方向等问题，熟练应用基础知识即可正确解题．7.【答案】C【解析】【分析】使用电流表时，误将“+”、“-”接线柱接反了，产生的后果是：电流表会往相反的方向偏转．电流表相当于一根电线，反着接应该还是一根电线．【解答】使用电流表时，接线柱接反了，产生的后果是：电流表会往相反的方向偏转．电流表相当于一根电线，反着接应该还是一根电线，用电器中应该有电流通过；只要不超出电流表的量程，电流表就不会烧坏；电源更没可能烧坏了．故选C．【点评】此题考查的是电流表的正确使用方法和使用过程中的注意事项．让电流从“+”接线柱流入，从“-”接线柱流出．让学生明白接线柱反接后会出现的一些现象8.【答案】D【解析】【分析】很多实验都是反复实践得出规律的，此题单纯靠一组数据就得到结论明显不严谨，所以我们要第一时间想到要重复实验，C换电流表测出的数据一样，电阻电源没变，所以只有换灯泡。

4.2电流的测量同步练习一、选择题1.下列关于电流的说法中正确的（ ）A.只有自由电子的定向移动才能形成电流B.电路中只要有电源就一定有电流C.电路中电流的方向是从正极流向负极D.只要有电荷的定向移动就能形成电流2.一只完好的电流表接入电路后，指针始终停在“0”刻度处，造成这一现象的原因不可能是（）A.电流表正、负接线柱接反了B.电路中某处断开了C.两接线柱相碰，电流表披短路D.电流表的量程远远大于被测电流，电流表指针几乎不动3 .在如图所示电路中，先闭合开关S,灯12发光，电流表有示数。

当再闭合开关S1时，下列有关说法 正确的是（ ）B.电流表示数不变 D.电流表示数变大4 .1909年起，英国科学家卢瑟福和他的助手用一束带正电荷的高速α粒子流轰击一片很薄的金箔，并根据如图所示的实验现象和已有知识，在1911年提出了原子的有核模型。

要解释本实验现象产生的原 因，下列知识中不需要用到的是（A.同种电荷相互排斥A.灯12变暗C.灯12变亮 餐少费改变运动方向。

粒亍梅大多a 不改变书运动方向q∙亍欠产金落离退运动的a泞港B.电荷的定向移动形成电流C.力是改变物体运动状态的原因D.一个α粒子的质量比一个电子的质量大得多5.用电流表测量通过灯泡11的电流，下列正确的是（）6.如图所示，连入电路中的电阻Ri、R2、R3允许通过的最大电流分别为I1、以I3,且I>12>13,则此部分电路中允许通过的最大电流是（）R、R &I 4 Λ[ ⅛→-- iA.IiB.I2C.I3D.Iι+I2+I37.下列图中，灯1i、12并联，用电流表测干路和支路的电流，其中正确的是（）A.避雷针中没有电流C.电流从尖端流向大地B.电流从大地流向尖端D.电流方向无法确定9 .在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电阻R1和R2中的电B.0.44A,1.76A 10 .如图甲，开关S 闭合时两灯正常发光，电流表A1、A2示数如图乙所示，设灯丝的电阻不随温度而改A.表Ai 示数是0.48A,表A 2示数1.2AB.1i 、1z 是串联C.电流表A2测的是11支路的电流D.工作一段时间后11断路，则电流表A1示数将减小，A2示数将不变二、填空题11.某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律。

第四节科学探究:串联和并联电路的电流第一课时电流及电流表的使用知能·提升训练知能提升1.(2022·山东菏泽中考)关于如图所示的电路有以下判断:①L1和L2两灯泡串联,②L1和L2两灯泡并联,③电流表A1测灯泡L1的电流,④电流表A2测电路中的总电流。

其中正确的有()A.①③B.①④C.②③D.②④2.在如图所示的电路中,闭合开关,电流表测量的是()A.通过灯L1的电流B.通过灯L2的电流C.通过灯L1和灯L2的电流之和D.电源供给电路的总电流3.如果想用电流表测电铃工作时的电流,下面电路图设计正确的是()4.如图所示,在练习使用电流表的实验中,某同学发现电流表(0~3 A)的量程刻度值标示不清,根据你对电流表的了解,电流表的正确读数是()A.0.42 AB.0.44 AC.2.2 AD.2.4 A5.如图所示,M、N表示一个电流表的两个接线柱,a、b、c、d表示电路中的四个连接点,若想用此电流表测量小灯泡的电流,则以下连接正确的是()A.M接a,N接bB.M接c,N接dC.M接d,N接aD.M接d,N接c6.如图所示,粗心的小强把电流表接在了L1的两端。

此时如果闭合开关,一定会发生()A.电源短路B.电流表损坏C.L1不亮D.L2的灯丝烧断7.某同学利用图示电路研究并联电路电流的规律。

闭合开关S再迅速断开,发现接通电路的短时间内,两只小灯泡均发光,电流表的指针正向偏转超过最大刻度。

产生这种现象的原因可能是()A.小灯泡L1发生短路B.小灯泡L2发生短路C.电流表使用的量程小了D.电流表的接线柱接反了8.下列电路中,电流表测灯L1电流的是()9.如图所示,小敏同学在某次实验探究中连接的电路。

开关S2控制的是灯,电流表测量的是的电流。

10.下图是实验室常用的一种电流表,其零刻度不在表盘的最左端。

当导线a、b分别与标有“-”和“3”的接线柱相连时,电流表指针偏转情况如图所示。

此时,电流是从导线(选填“a”或“b”)流入电流表,其示数是A。

人教版九年级物理第十五章-电流和电路同步练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、关于物质的构成与分子热运动，下列说法正确的是（）A．物质是由分子、原子组成，原子由质子和中子组成B．新能源汽车实现了“零排放”，其效率已达到了100％C．丝绸摩擦过的玻璃棒吸引纸屑，说明分子间有引力D．在一小杯清水中滴入红墨水，一段时间后整杯水变红，这是扩散现象2、甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图所示，已知丙球带负电，下列判断正确的是（）A．甲、乙两球均带正电B．甲、乙两球均带负电C．甲球带负电，乙球可能不带电D．甲球带负电，乙球一定带正电3、如图所示，小明拿毛皮摩擦过的橡胶棒（此时带负电荷）去接触不带电的验电器A，A的金属箔片张角变大。

如图所示，已知手柄D和C棒连接且都不带电，B验电器也不带电，用手拿着手柄D用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。

则下列说法正确的是（）A．验电器原理是异种电荷相互吸引B．C棒与其手柄D均为导体C．毛皮摩擦橡胶棒的过程中，橡胶棒原子核束缚电子的能力比毛皮强D．当C棒接触两验电器的金属球时，产生的电流方向为A到B4、下列四组物体中，都属于绝缘体的一组是（）A．碳棒、人体、大地B．水银、铜丝、铁块C．陶瓷、干木、塑料D．石墨、橡胶、酸碱盐溶液5、如图所示的电路中，电源电压不变，若要使电阻R1、R2串联，则下列开关状态正确的是（）A．只闭合S1B．只闭合S3C．同时闭合S1和S2D．同时闭合S1、S2、S36、如图甲，验电器A带正电，B不带电。
