电流和电流表的使用

一、怎样表示电流的强弱
用什么表示电流的强弱呢？电流是表示电流强弱的物理量。通常用字母I来表示，它的国际单位是安培，简称安，符号是A。常用的单位还有毫安（mA）和微安（uA）它们与安之间如何转化呢？ 1mA=10-3A 1uA=10-6A 我们来看一下安培的有关知识：
苏科版新教材同步教学课件
第十三章电路初探
三、电流和电流表的使用
水流有强弱之分，而电流是看不见摸不着的，那么你是如何知道电路中有电流的？它是否也和水流一样，有强弱之分呢？它是如何形成的？
• 电流的形成
电流的形成

金属里有大量自由电子，它们可以自由移动。平时它们运动的方向杂乱无章，接上电池之后，它们就受到了推动力，出现了定向移动，于是形成了电流。
法国物理学家
安培
电磁学的奠基人之一，他生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和非凡的数学才能。
身边的电流值
电子计算器： 150μA 电子手表： 1.5～2μA 移动电话：待机电流为：15 ～50mA 开机电流为：60 ～300mA
发射电流为：200 ～400mA
身边的电流值
四、练习
1、电流是表示（电流强弱）的物理量，通常用字母（ I ）代表，它的单位是（安培），简称（安），符号是（ A ）。
2、7.5A=（7.5 10 ）mA
3
5mA=（ 5 1 0 ）A
20000 μA=（ 20 ）mA 100 μA=（ 1 0 4 ）A
3
50mA=（ 5 1 0 ）μA
电流的方向

把正电荷移动的方向规定为电流的方向。当电路闭合时，在电源外部，电流的方向是电源正极用电器电源负极

13.3-电流和电流表的使用

0
0
1
2
0.2
0.4
A
3 0.6
第13页，共77页。
第14页，共77页。
接入电路 “0.6”和“—” “3”和
接线柱
“—”
对应刻度看哪排
选用的电表量程
电流表的分度值
下排 0—0.6A
0.02A
上排
0—3A
0.1A
第15页，共77页。
第16页，共77页。
4、表针如图所示，你能读出相应的电流吗？
电流序号
Ia／A
①
0.2A
Ib／A
Ic／A
0.2A
0.2A
②
第49页，共77页。
L1 b L2
c
a
串
S
联
电
Ｉa = Ｉb = Ｉc 路
串联电路：电流处处相等
第50页，共77页。
1.甲、乙两导体串联后接入电路中，乙导体的横截面积是甲导体的4倍，则甲导体中的电流I甲和乙导体的电流I乙的关系是 I甲= I乙。
4. 如图，闭合开关Ｓ２时，电流表Ａ２测量＿L＿2 ＿的电流，再闭合Ｓ１后，Ｌ２的亮度＿不＿变，Ａ２的示数＿＿变＿大＿
易错题
Ｓ２
Ｌ１Ｌ２Ｓ１
第73页，共77页。
5．小华和几位同学在学校实验室探究并联电
路中的电流关系时，连接了如图所示的电路。
当开关S由断开到闭合时，关于两个电流表的示
数变化情况，你认为正确的是（）
IA=0.4A、IB=0.2A、IC=0.2A，在表格中C记录数据后，
下一步应该做的是（） A．整理器材，结束实验 B．分析数据，得出结论 C．换用不同规格的小灯泡，再测出几组电流值

《电流表》课件

2
连接电流表到待测电路中，选择合适的
量程，开启电流表并记录测量数值。
3
电流表的种类
电流表有直流和交流两种类型，选择适用于电路类型的电流表。
电流表的注意事项
避免过载，保持电流表的正常工作状态，注意安全操作，避免触碰导电部分。
电流表的测量原理
电流表的工作原理
电流表通过在回路中插入自身，利用电流通过导线时的热效应产生的电势差来测量电流。
3 电流表的维修方法
如电流表出现故障，应将其交由专业人员进行维修，不可私自拆卸。
电流表的应用领域
1
家庭电器维修
电流表可用于测量家用电器中的电流，帮助维修人员定位故障。
2
工业生产
电流表在工业生产中广泛应用，用于检测电路中的电流变化，确保设备的正常运行。
3
实验教学
电流表是学习电学和电子学的重要工具，用于实验室中的电流测量和电路分析。
《电流表》PPT课件
欢迎来到《电流表》PPT课件！让我们一起探索电流表的定义、作用、使用方法、测量原理、维护保养和应用领域。
什么是电流表
电流表是测量电流大小的仪器，能够在电路中测量并显示电流的数值。通过电流表，我们可以了解电路中电子的流动情况和电路的工作状态。
电流表的使用方法
1
电流表的使用步骤
小结
1 电流表的重要性
电流表是电学领域中的重要工具，帮助我们测量和了解电路中的电流。
2 电流表的使用注意事项
正确使用电流表并注意安全操作，避免过载和触碰导电部分。
3 电流表的未来发展前景
随着科技的进步，电流表的测量精度和功能将不断提升，满足更多应用领域的需求。
电流表的测量范围
电流表具有不同的测量范围，可测量微安Fra bibliotek安域之间的电流。

13.3电流和电流表的使用课件PPT苏科版九年级物理上册

有一种节日彩灯由20只小灯泡串联而成，如果电源插头处的电流为200mA，那么通过每一只小灯泡的电流为______A，你这样判断的
量理由是_________________________．电流正进负出 (3) 小薇闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是__________________________．连接方法 (3) 小薇闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是__________________________．不超量程干路中的电流如图丙所示，可读出I＝____A．接着，她又测出L2的电流I2，就想根据这组数据分析得出结论．
c
a
串联电路中各处的电流（a、b、c三点的电流Ia、Ib、Ic ）之间有什么关系？
L2
L1
1.按图连接好电路
Ib
Ic
Ia
2、把电流表串联在a处，测出a处的电流Ia ，再用同样的方法测出b、c两处的电流，把数据填入表格中。
3、换上不同的灯泡，再做一次实验。
记录数据
电流序号
①
IIa/A
②
IIb/A
6. 将L1、L2、L3三盏灯串联在电路中，发现L1最暗，
L2较亮，L3最亮，则通过三盏灯的电流( B )
A. I1＞I2＞I3 B. I1＝I2＝I3
C. I1＜I2＜I3
D. 无法判断
7. 如图所示，开关由闭合到断开，电流表A1、A2的
示数I1、I2的变化( D )
A. I1变小，I2变大
B. I1不变，I2变大
⑴__电__流__表__直__接__接在电源两极
⑵_电__流__表__与__灯__并_ 联

九上物理课件电流和电流表的使用(教学课件)

电流和电流表的使用
电流与电流表
电流是什么？
1、定义：用电流强弱表示电流的大小，简称电流，用符号I表示。 2、单位：安培，简称安，符号是A。常用的还有毫安 (mA)、微安（µA）
换算关系：1A＝1000mA 1mA＝1000µA
100
电流大小对人的影响
1mA
10-30mA
50mA
100mA
安德烈·丽·安培
正进负出负进正出
⚠️不超过量程情况下，使用小量程更准确
电流表的使用（5条准则）
⑤不允许把电流表直接接到电源两极（电源短路）
电流表的读数（3步）
①明确所选量程 ②确定电流表的分度值
0~0.6A 每一小格：0.02A
0~3A 每一小格：0.1A
电流表的读数（3步）
③读数=格数 × 分度值
量程：0~3A
分度值：0.1A
指针示数： 2.1A
量程：0~0.6A 分度值：0.02A 指针示数：0.36A
电流表测量对象（2种方法）
电流流向法简单电路去表法
电流表测量对象（2种方法）
电流流向法去表法复杂电路摘掉电流表，谁不工作测谁
模块一、电流与电流表【笔记】
1、定义：用电流强弱表示电流的大小，简称电流，用符号I表示。 2、单位：安培（安），符号是A。 3、常用单位：毫安(mA)、微安 (µA) 4、换算关系：1A＝1000mA ; 1mA＝1000µA 5、电流表: ①标记：A ②量程、分度值： 0~0.6A（0.02A）； 0~3A （0.1A） 6、使用电流表的注意事项：①调零 ②必须与用电器串联 ③正进负出 ④必须正确选择量程（试触） ⑤不允许把电流表直接接到电源两极（电源短路）
0~0.6A 0.02A

13.3 电流和电流表的使用课件苏科版物理九年级上册

并联电路中，通过两个用电器的电流可能相等，即仅凭通过两个用电器的电流相等不能推断就是串联电路.
40
感悟新知 (2)电路中通过两个用电器的电流不相等，能否由此判断是
并联电路？串联电路中，电流处处相等，如果电流不相等，则
这两个用电器肯定不是串联，只能是并联.
41
感悟新知例 3 [中考·天津] 如图8 所示的实验电路，闭合开关S 后，
① 请写出他检验时的做法及观察到的现象. 做法：_用__一__根__导__线__接__在__L_2_两__端______________. 现象：_观__察__到__L_1_发__光__了____________________.
37
感悟新知 ②请你对L1 灯不发光提出一个合理的猜想：电__路__电__流__太__小__
感悟新知
实验数据：
实验次数 IA/A
IB/A
IC/A
1
0.32
0.32
0.32
2
0.24
0.24
0.24
3
0.18
0.18
0.18
20
感悟新知分析论证：每次实验 A、B、C 三个位置的电流都相等 . 由此推论：串联电路中，通过各个用电器的电流相等 . 实验结论：串联电路中，电流处处相等 .
21
还差一根导线没有连接，请在图中画出该条导线 . 解：如图6所示.
27
感悟新知解析：根据实物图可知，电路为并联电路，电流表 A2 与L2 串联，L1 和电流表A1 串联，根据电路图应该把灯泡L2的另一端接到电源和灯泡L1 之间.
28
感悟新知
(2)在实验过程中，L2 突然熄灭，L1 亮度不变，电路可能出现的故障是 L2___断_____ 路 . 解析：由电路图知灯泡L1 和L2 并联，在实验过程中，L2 突然熄灭，L1 亮度不变，所以电路可能出现的故障是L2 断路，若L2 短路时，L1 也会同时被短路，不会发光；

电流和电流表的使用课件苏科

电流和电流表的使用课件苏科CATALOGUE 目录•电流基础知识•电流表介绍及使用•实验操作演示与指导•数据分析与结论总结•安全注意事项与拓展延伸CATALOGUE电流基础知识电流定义电流单位电流定义与单位在电路图中，用箭头表示电流的方向。

箭头指向的方向即为电流的正方向，反之为负方向。

电流方向及规定电流方向规定电流方向电源作用导体导电性电路中电流形成原理CATALOGUE电流表介绍及使用电流表结构主要由电流线圈、磁铁、指针和刻度盘等组成。

电流表原理利用通电导线在磁场中受力的原理，当电流通过电流线圈时，线圈受力偏转，带动指针偏转，从而指示电流的大小。

电流表结构及原理连接方法选择合适的量程注意安全030201电流表连接方法及注意事项读取并记录测量结果读取方法观察指针在刻度盘上的位置，根据所选量程的刻度进行读数。

记录结果将读取的电流值记录在实验报告中，并注意单位。

CATALOGUE实验操作演示与指导实验器材准备与检查01020304电源导线电流表用电器串联电路连接并联电路连接安全注意事项正确连接电路图进行演示分组实验实验步骤讲解学生操作演示分组实验操作学生分组实验操作指导CATALOGUE数据分析与结论总结收集并整理实验数据数据来源数据整理数据对比结论总结分析数据，得出结论分析实验过程中可能产生误差的环节，如电流表精度、实验操作等。

改进措施提出减小误差的具体措施，如使用精度更高的电流表、改进实验操作方法等。

误差来源讨论误差来源及改进措施VSCATALOGUE安全注意事项与拓展延伸根据测量电流的大小和类型，选择合适的电流表，确保电流表的量程和精度满足要求。

正确选择电流表断开电路连接电流表串联接入不超量程使用在连接电流表之前，务必确保待测电路处于断开状态，以免发生短路事故。

电流表应与待测电路串联接入，确保电流从电流表的正极流入，负极流出。

使用电流表时，应确保待测电流不超过电流表的量程，以免损坏电流表。

使用电流表时安全规则强调保持干燥环境定期检查线路和设备使用绝缘手套和工具预防触电事故方法分享电压表万用表示波器频谱分析仪拓展延伸：其他类型测量仪器介绍THANKS 感谢观看。

电流和电流表的使用1

4.电流表使用注意事项（1）连入电路前要调零
（2）通过试触确定量程
正确使用电流表的四点注意事项序号 1 正确使用电流表使用前先
校零
2
3 4
电流表应串联在电路中电流从正接线柱入, 负接线柱出不能与电源两极直接相连选择电流表的合适的量程
小结：
确认分度值要串联
确认量程
要“+”进 “—”出
不要把电流表直接连到电源的两极上．
电流表与被测用电器要串联
电流要从电流表的“+”接线柱进，“-”接线柱出
不要超过电流表的量程
4、表针如图所示，你能读出相应的电流吗？为什么？
1A /10=0.1
备注
0.2A /10=0.02
2.电流表的读数
量程0—0．6A 分度值0．02A
I＝0．24A
量程0—3A 分度值0．1A
I=2．3A
你会读吗？
电流表的使用 1、调零：使用前检查指针是否指在零刻度线----调零
调节点
电流表的使用
1、要测量某一部分电路中的电流，必须把电流表串联在这部分电路里测量通过小灯泡的电流时电流表的接法
测电流
读数方法
用途和符号
不要短接使用规则
不要超量程
A
电流表
1．下列家用电器，在正常工作时，哪一种通过的电流最大 ( D )． A．电视机 B．普通日光灯 C．家用电风扇 D．家用电熨斗
干路中 2．如图所示的电路中，电流表A1测的是电流，A 测的是Ｌ２的电流．
2
3.所示的几种情况, 请分析在电流表的使用上分别存在什么问题，并写在下面的横线上.
第十三章
电路初探

电流和电流表的使用ppt课件.ppt

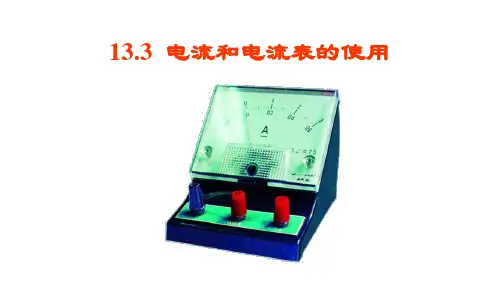

１３.３电流和电流表的使用
1、电流强度（电流）：表示电流大小的物理量，用字母Ｉ表示。
２、电流的单位及换算：1A=1000 mA 1 mA=1000 uA
３、电流表的读数及使用４、串联电路的电流特点：在串联电路中，电流
处处相等。５、并联电路的电流特点：并联电路中，干路的
电流等于各支路电流之和。
正、负接线柱接反了！
量程选择太小了！
探究串联电路中的电流
串联电路的电流特点：
串联电路中，电流处处相等。
探究并联电路中的电流
并联电路的电流特点：
并联电路中，干路电流等于各支路电流之和。
你学到了什么？
• １、电流含义、单位及单位换算。 • ２、电流表的读数及使用。 • ３、串、并联电路的电流规律。
•欢迎指导
１３.３电流和电流表的使用
吝店一中刘改芳
出示水流与电流对比图：
１、水轮机为什么会转动？转动快慢与什么有关？２、灯泡为什么会发光？
亮度与什么有关？
1、电流强度（电流）：表示电流大小的物理量，用字母Ｉ表示。２、电流的单位及换算： 1A=1000 mA 1 mA=1000 uA
３、电流表的读数及使用
接线柱
量程
分度值读数
“0.６”、 “－”
０～０.６Ａ
“３”、“－”
０～３Ａ
０.０２A ０.１A
下方上方
0.48A

1.7A
电流表的使用
1、指针调零
2、串联、“正”进“负”出
3、绝不允许把电流表直接接到电源两极。
4、量程选择：不允许超过量程、

尽量用小量程

电流表及正确使用PPT课件

第5页/共17页
（2）分度值；
若选择0~0.6A的量程则：分度值为： 0.2A/10=0.02A(即一小格表示0.02A。）
若选择0~3A的量程则：分度值为： 1A/10=0.1A（即一小格表示0.1A。）
第6页/共17页
练习电流表的读数
第7页/共17页
2.使用
（1）使用前先检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。
（4）被测电流的大小不能超过电流表的量程。使用时一般先选大量程，若电流表示数在小量程范围内，再改用小量程。（试触且可以在选择量程前先估计电流的大小）
我们把电流表的正确使用可以总结成这样：
一调二看三注意
一调：使用前调零
二看：使用前观察量程和分度值
三注意：1、注意电流表要串联 2、不能直接把电流表接在电源两端 3、先选大量程后选小量程
仪表精度2.5级
仪表使用时面板与水平面成45°角
二、电流表的正确使用
1.观察（1）量程：电流表有一个负接线柱和两个正接线柱，所以他有两个量程：
接“-”和“0.6A”表示所选量程为0-0.6A。按下排刻度读数
第4页/共17页
0.6A
3A
接“-”和“3A”表示所选量程为 0~3A 按上排刻度读数
第11页/共17页
按如图所示的电路图连接实物图，要求：电流表选择不同的量程连接。
A
A
A
A
第12页/共17页
第13页/共17页
分析下列电路图中：
1、判断电流表连接是否正确，若有错误请指出错误之处。
2、若连接正确，请指出电流表测的是哪个用电器的电流
-+
-+

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
结束语
感谢聆听
不足之处请大家批评指导
Please Criticize And Guide The Shortcomings
讲师：XXXXXX XX年XX月XX日
2、串联：电流表必须串联在电路中，使电流从标有 “0.6” 或“3”接线柱流入电流表，从“－”接线柱流出电流表。
3、不允许把电流表直接连到电源的两端 (电流表相当于导线）
4、使被测电流不超出电流表量程：在已知电路中电流大小时，直接选择合适的量程；若不能判断，则先试用大量
程，然后进行选择。
写在最后
电流和电流表的使用（1）
❖ 为什么灯泡会亮？
电流:电荷的定向移动电流方向:正电荷定向移动的方向
情景问题
❖ 灯泡的亮度都一样吗？为什么？
ቤተ መጻሕፍቲ ባይዱ
电流
有大小
水流
有关电流大小的概念
一.电流强度（简称“电流”）：
在物理学中，我们用电流强度来表示电路中的电流的大小，并用字母I来表示。
电流的单位：安培（安）符号 A 其他单位：毫安（mA）微安（ μA ）
1A=1000mA 1A=106 μA
身边的电流值：p27

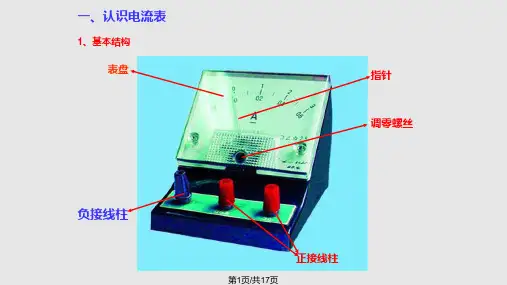

电流的测量
1、测量仪器：电流表
表盘
2、观察：表盘A
元件符号： A 3、接线柱：三个
调零旋钮接线柱
“—” “0.6A” “3A”
量程：0——0.6A 分度值：0.02A
0——3A 分度值：0.1A
电流表的使用
(1、校零：检查电流表的指针是否对准零刻度线，如有偏差，进行校正

电流和电流表的使用01.PPT课件
