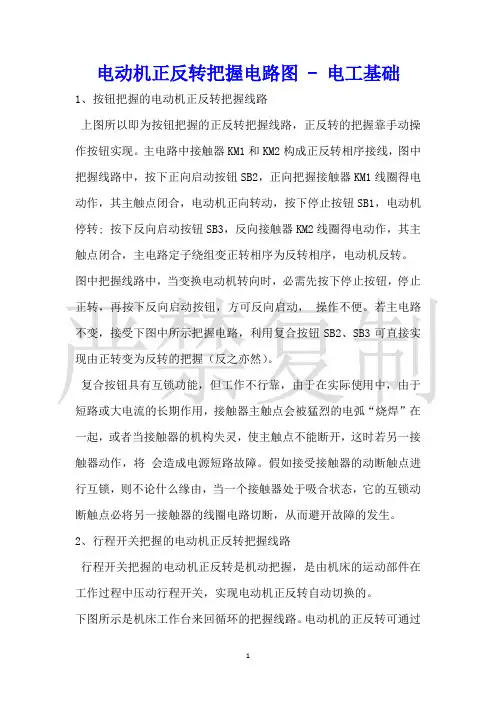

电动机正反转把握电路图 - 电工基础1、按钮把握的电动机正反转把握线路上图所以即为按钮把握的正反转把握线路，正反转的把握靠手动操作按钮实现。

主电路中接触器KM1和KM2构成正反转相序接线，图中把握线路中，按下正向启动按钮SB2，正向把握接触器KM1线圈得电动作，其主触点闭合，电动机正向转动，按下停止按钮SB1，电动机停转; 按下反向启动按钮SB3，反向接触器KM2线圈得电动作，其主触点闭合，主电路定子绕组变正转相序为反转相序，电动机反转。

图中把握线路中，当变换电动机转向时，必需先按下停止按钮，停止正转，再按下反向启动按钮，方可反向启动，操作不便。

若主电路不变，接受下图中所示把握电路，利用复合按钮SB2、SB3可直接实现由正转变为反转的把握（反之亦然）。

复合按钮具有互锁功能，但工作不行靠，由于在实际使用中，由于短路或大电流的长期作用，接触器主触点会被猛烈的电弧“烧焊”在一起，或者当接触器的机构失灵，使主触点不能断开，这时若另一接触器动作，将会造成电源短路故障。

假如接受接触器的动断触点进行互锁，则不论什么缘由，当一个接触器处于吸合状态，它的互锁动断触点必将另一接触器的线圈电路切断，从而避开故障的发生。

2、行程开关把握的电动机正反转把握线路行程开关把握的电动机正反转是机动把握，是由机床的运动部件在工作过程中压动行程开关，实现电动机正反转自动切换的。

下图所示是机床工作台来回循环的把握线路。

电动机的正反转可通过SB1、SB2、SB3手动把握，也可用行程开关实现机动把握。

3．多地把握在大型设备上，为了操作便利，常要求多个地点进行把握操作；在某些机械设备上，为保证操作平安，需要多个条件满足，设备才能开头工作，这样的把握要求可通过在电路中串联或并联电器的动断触点和动合触点来实现。

4、联锁把握挨次联锁实际生产中，有些设备常要求电动机按肯定的挨次启动或停止，如铣床工作台的进给电动机必需在主轴电动机已启动工作的条件下才能启动工作，自动加工设备必需在前一工步已完成或转换把握条件已具备，方可进入新的工步。

电机正反转作为最基本的电路，学习电工是一定要了解的。

要学习电机电机正反转电路一定要了解电机正反转工作原理，就是当我们按下正转启动按钮的时候，电机会正转，这时候按下反转启动按钮是不起作用的，只有按下停止按钮，电动机停止以后才能启动电机反转。

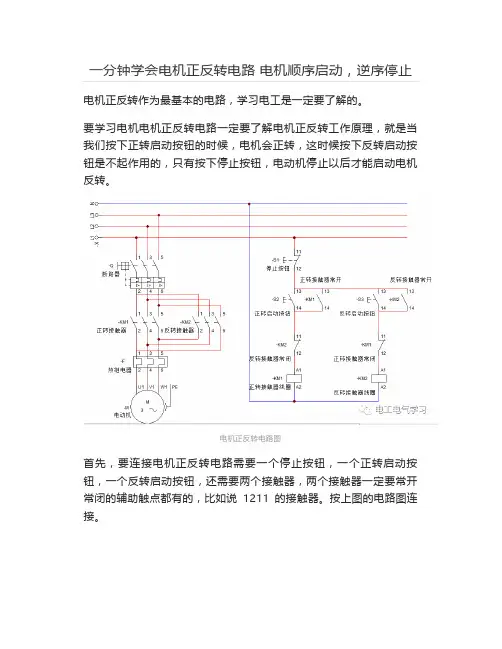

电机正反转电路图首先，要连接电机正反转电路需要一个停止按钮，一个正转启动按钮，一个反转启动按钮，还需要两个接触器，两个接触器一定要常开常闭的辅助触点都有的，比如说1211的接触器。

按上图的电路图连接。

按下正转启动按钮，电动机正转此时按下反转启动按钮没有作用当我们按下正转启动按钮的时候，电动机正转，松开启动按钮，电动机自锁，此时正转接触器的常闭触点是断开的，在这个时候按下反转启动按钮的时候是没有作用的。

按下停止按钮只有当我们按下停止按钮，电动机停止，正转接触器失电，常闭触点恢复接通状态。

按下反转启动按钮电动机反转的时候按下正转启动按钮此时，按下反转启动按钮，电动机反转自锁，相应的，这个时候再去按正转启动按钮也是没有效果的。

这就是电动机正反转的原理，也是接触器的互锁原理，在电工取证的时候很常用，所以一定要了解。

前面我讲过了电机的自锁电路和互锁电路，而在我们工作中还会经常碰到过这样的问题，就是有两台电机1和2，必须要电机1启动以后电机2才能启动，在停止的时候必须先停止电机2才能停止电机1。

电机顺序启动逆序停止电路图如果按照自锁电路接两台电机，就必须要人为注意启动顺序，但是也会有出错的时候，怎样才能避免误操作呢，就是今天要讲的，电机顺序启动和逆序停止。

上图就是电机顺序启动，逆序停止的电路图。

接下来我们看一下仿真动作。

按下电机启动2，电机没有动作按下启动开关1，电机1启动在上面的图中我们可以看到，在没有启动电机1，直接启动电机2的情况下，电机2是不能启动的，但是当我们按下电机1的启动按钮时，电机1是可以正常启动的。

按下启动开关2，电机2启动当电机1启动以后，再按下电机2的启动按钮，此时电机2也可以正常启动了。

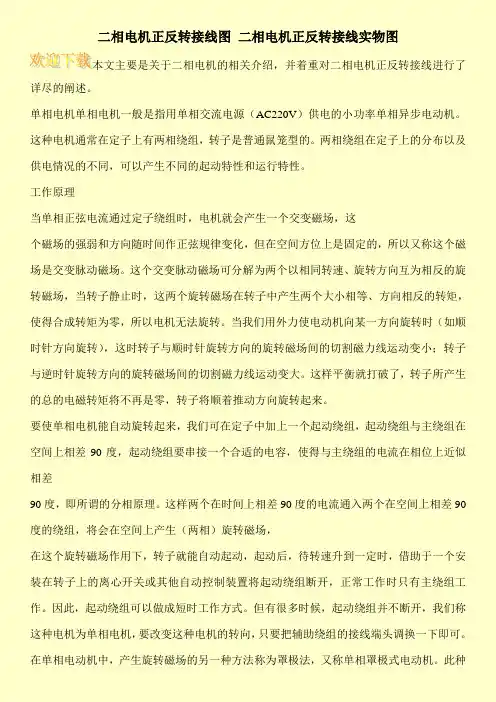

二相电机正反转接线图二相电机正反转接线实物图本文主要是关于二相电机的相关介绍，并着重对二相电机正反转接线进行了详尽的阐述。

单相电机单相电机一般是指用单相交流电源（AC220V）供电的小功率单相异步电动机。

这种电机通常在定子上有两相绕组，转子是普通鼠笼型的。

两相绕组在定子上的分布以及供电情况的不同，可以产生不同的起动特性和运行特性。

工作原理当单相正弦电流通过定子绕组时，电机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。

这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电机无法旋转。

当我们用外力使电动机向某一方向旋转时（如顺时针方向旋转），这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。

这样平衡就打破了，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来。

要使单相电机能自动旋转起来，我们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。

这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自动起动，起动后，待转速升到一定时，借助于一个安装在转子上的离心开关或其他自动控制装置将起动绕组断开，正常工作时只有主绕组工作。

因此，起动绕组可以做成短时工作方式。

但有很多时候，起动绕组并不断开，我们称这种电机为单相电机，要改变这种电机的转向，只要把辅助绕组的接线端头调换一下即可。

在单相电动机中，产生旋转磁场的另一种方法称为罩极法，又称单相罩极式电动机。

此种电动机定子做成凸极式的，有两极和四极两种。

二次回路原理图、展开图、接线图什么是一、二次回路？一次回路：一次主接线图，其作用受电、变电与配电，实现电压的变换、电能的再分配与传输。

二次回路：牵引变电所除由变压器、断路器、隔离开关等一次设备构成的一次接线外，还有由测量仪表、控制开关、继电器、自动装置、远方监控设备、信号灯和信号器等低压设备构成的辅助电路，称为二次接线，也称二次回路。

二次回路中的设备称为二次设备，主要完成对一次设备的监测、控制和保护等功能。

保证一次系统经济、安全运行和便于操作管理。

认识二次原理接线图二次电路原理接线图的特点是：电气装置的一次设备（断路器及隔离开关等）和二次设备（各种继电器等）在同一个图上，整个系统的概念清晰明了，有利于初学者理解整个系统的原理和基本工作过程。

但其缺点也较突出：不能表示电路的详细路径；不能表示设备的内部接线；当装置复杂时，原理接线图甚至不能清楚地表示装置的整个原理。

阅读原理图方法：1、认识图中各元件，了解其作用。

如QF-断路器；TA-流互；KA-电流继电器；KT-时间继电器等。

2、学会分析动作过程当发生故障时→流互二次电流增大→其值达到KA动作值，其常开接点闭合→接通时间继电器KT线圈→经延时，KT接点闭合→接通信号继电器KS发出信号→接通中间继电器KM→KM接点闭合→启动断路器跳闸线圈→断路器跳闸→切除故障将上述原理图转换为二次展开图二次电路展开图的基本出发点是按回路展开，如：交流电流回路、交流电压回路和直流回路等。

同一个元件的各部分可能出现在不同的回路。

二次电路展开图可以清晰地表示各电器元件的内部连接，是发电厂和变配电所设计、调试和维护的必备图纸，也是发电厂和变配电所使用最广泛的图纸。

二次展开图的特点：1.交流回路和直流回路分开表示，电路清晰明了，不易混淆。

2.为了阅图的方便和清晰，整个图中同一元件的线圈和接点，用相同的符号表示；接点除了符号外，另标注下标区分同一继电器的多个接点。

3.回路的排列按动作的顺序由左到右、从上到下排列，并在每一个回路的右边列表说明各回路的用途，为阅图者提供了很大的方便。

为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制路。

线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，K M1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。

例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。

按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB 3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。

这样就起到了互锁的作用。

四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。

有很多初学机修的电工朋友，不知道该从哪些地方入手，今天我就列举一个应用最广的电路：控制电机正反转的接线，由浅入深，让你一步步脱离新手。

点动
KM接触器的线圈A1和A2分别连一条火线，SB启动按钮串到任意一条火线都可以实现点动效果，启动按钮都是接的按钮开关的NO常开点。

接触器自锁
比点动多了一条自锁线，SB2是停止按钮，停止按钮都是接的按钮开关的NC常闭一端。

自锁是通过自身的常开点在线圈通电吸合的状态下持续供电的一种接法。

这是个互锁的点动效果，两个接触器线圈A1的位置连一起接的零线，然后A2和另一个接触器的NC常闭点交叉连接。

辅助NC常闭点的出线接启动按钮，这时候同时按下2个启动按钮只能有一个吸合。

接触器互锁
这个图其实就是接触器互锁加上接触器的自锁，KM1和KM2互锁，每个接触器都可以自锁。

这个也是控制电机正反转的电路图。

如果可以的话，SB1和SB2还可以机械互锁。

控制电机正反转的完整电路
这个图比上一个图又多了一个机械互锁，SB2和SB3分别串了彼此的
常闭点，这样就实现了双重互锁。

这个也是控制电机正反转接线的完整电路图。

电机正反转控制原理图
电机正反转控制原理图如下：
1. 电源：接入电机的电源线，提供与电机工作电压相匹配的电力。

2. 开关：用于控制电机的正反转，包括一个双刀双掷开关或者两个单刀双掷开关。

开关可设置为手动或自动控制。

3. 电机：转子内嵌在定子之间，转子内部包含电枢和永磁体。

电枢通过电流控制转子的旋转方向。

4. 继电器：用于控制电机的正反转，通过控制继电器的通断来改变电机的电流方向。

5. 保护装置：用于保护电机和控制电路免受过流、过载或其他故障的影响。

包括熔断器、热继电器和过载保护开关等。

6. 控制电路：通过控制电路中的连接与断开，实现电机的正反转控制。

控制电路由开关、继电器和保护装置等组成。

7. 接地线：连接电机及其控制电路的接地线，确保电路安全可靠地接地。

注意：上述文字仅为描述电机正反转控制原理图的要点，不包括标题。
