交流接触器控制下的电机正反转实物接线图

交流接触器接线图电机正反转的接法文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-交流接触器接线图(电动机正反转）为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。

线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。

例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。

按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。

两个交流接触器控制电动机正反转接线控制图作者:日期: 2两个交流接触器控制电动机正反转接线控制图为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。

线路分析如下:一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

、反向启动:1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2 , KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。

例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。

按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。

这样就起到了互锁的作用。

四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。

交流接触器接线图(电动机正反转）为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。

线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。

例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。

按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。

这样就起到了互锁的作用。

四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。

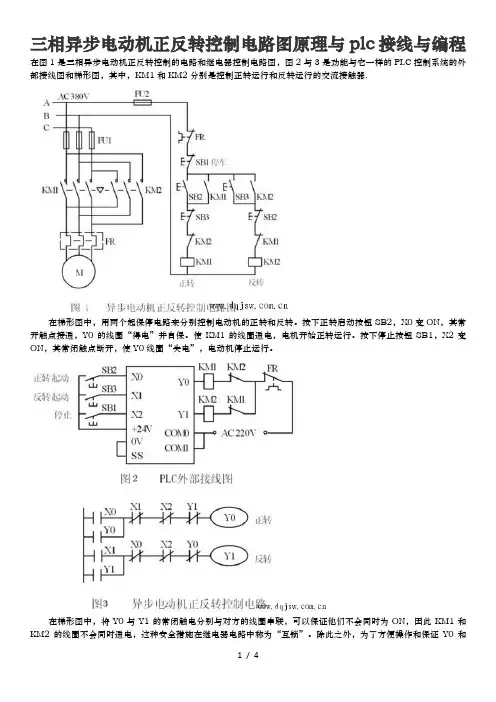

在图1是三相异步电动机正反转控制的电路和继电器控制电路图，图2与3是功能与它相同的PLC控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的交流接触器.在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。

按下正转启动按钮SB2，X0变ON，其常开触点接通，Y0的线圈“得电”并自保。

使KM1的线圈通电，电机开始正转运行。

按下停止按钮SB1，X2变ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。

在梯形图中，将Y0与Y1的常闭触电分别与对方的线圈串联，可以保证他们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。

除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮互锁”，即将反转启动按钮X1的常闭点与控制正转的Y0的线圈串联，将正转启动按钮X0的常闭触点与控制反转的Y1的线圈串联。

设Y0为ON，电动机正转，这是如果想改为反转运行，可以不安停止按钮SB1，直接安反转启动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的敞开触点接通，使Y1的线圈“得电”，点击正转变为反转。

在梯形图中的互锁和按钮联锁电路只能保证输出模块中的与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。

由于切换过程中电感的延时作用，可能会出现一个触点还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。

可以用正反转切换时的延时来解决这一问题，但是这一方案会增大编程的工作量，也不能解决不述的接触触点故障引起的电源短路事故。

如果因主电路电流过大或者接触器质量不好，某一接触器的主触点被断电时产生的电弧熔焊而被粘结，其线圈断电后主触点仍然是接通的，这时如果另一个接触器的线圈通电，仍将造成三相电源短路事故。

为了防止出现这种情况，应在PLC外部设置KM1和KM2的辅助常闭触点组成的硬件互锁电路（见图2），假设KM1的主触点被电弧熔焊，这时它与KM2线圈串联的辅助常闭触点处于断开状态，因此KM2的线圈不可能得电。

两个交流接触器控制电动机正反转接线控制图电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。

线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。

例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。

按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。

这样就起到了互锁的作用。

四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。

三相异步电动机正反转控制电路图原理与plc接线与编程在图1是三相异步电动机正反转控制的电路和继电器控制电路图，图2与3是功能与它一样的PLC控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的交流接触器.在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。

按下正转启动按钮SB2，X0变ON，其常开触点接通，Y0的线圈“得电”并自保。

使KM1的线圈通电，电机开始正转运行。

按下停止按钮SB1，X2变ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。

在梯形图中，将Y0与Y1的常闭触电分别与对方的线圈串联，可以保证他们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。

除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮互锁”，即将反转启动按钮X1的常闭点与控制正转的Y0的线圈串联，将正转启动按钮X0的常闭触点与控制反转的Y1的线圈串联。

设Y0为ON，电动机正转，这是如果想改为反转运行，可以不安停止按钮SB1，直接安反转启动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的敞开触点接通，使Y1的线圈“得电”，点击正转变为反转。

在梯形图中的互锁和按钮联锁电路只能保证输出模块中的与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。

由于切换过程中电感的延时作用，可能会出现一个触点还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。

可以用正反转切换时的延时来解决这一问题，但是这一方案会增大编程的工作量，也不能解决不述的接触触点故障引起的电源短路事故。

如果因主电路电流过大或者接触器质量不好，某一接触器的主触点被断电时产生的电弧熔焊而被粘结，其线圈断电后主触点仍然是接通的，这时如果另一个接触器的线圈通电，仍将造成三相电源短路事故。

为了防止出现这种情况，应在PLC外部设置KM1和KM2的辅助常闭触点组成的硬件互锁电路（见图2），假设KM1的主触点被电弧熔焊，这时它与KM2线圈串联的辅助常闭触点处于断开状态，因此KM2的线圈不可能得电。

接触器触点联锁的电动机正反转380V控制电路接触器触点联锁的电动机正反转380V控制电路如图所示。

把图（a）采用电气设备实物连接方法构成的实物接线图如图（b）所示。

回路送电操作合上主回路中的隔离开关QS；合上主回路中的断路器QF；合上控制回路中的熔断器FU1、FU2。

电动机具备启停条件。

正向运转按下正向启动按钮SB2，电源L2相→控制回路熔断器FU1→1号线→停止按钮SB1动断触点→3号线→启动按钮SB2动合触点（按下时闭合）→5号线→反向接触器KM2动断触点→7号线→正向接触器KM1线圈→4号线→热继电器FR的动断触点→2号线→控制回路熔断器FU2→电源L3相。

电路接通，接触器KM1线圈获380V电压动作。

动合触点KM1闭合自保，维持接触器KM1的工作状态。

正向接触器KM1三个主触点同时闭合，电动机M绕组获得按L1、L2、L3排列的三相380V交流电源，电动机正向运转。

按下停止按钮SB1时，动合触点SB1断开，切断正向接触器KM1控制电路，接触器KM1线圈断电释放，接触器KM1的三个主触点断开，电动机断电停止运转。

电动机反向运转按下反向启动按钮SB3动合触点闭合，电源L2相→控制回路熔断器FU1→1号线→停止按钮SB1动断触点→3号线→启动按钮SB3动合触点（按下时闭合）→9号线→正向接触器KM1动断触点→11号线→反向接触器KM2线圈→4号线→热继电器FR动断触点→2号线→电源N极。

电路接通，接触器KM2线圈获380V电压动作。

动合触点KM2闭合自保。

反向接触器KM2三个主触点同时闭合，电动机M绕组获得按L3、L2、L1排列的三相380V交流电源，电动机反向运转。

按下停止按钮SB1时，动合触点SB1断开，切断反向接触器KM2控制电路，接触器KM2线圈断电释放，接触器KM2的三个主触点断开，电动机断电停止运转。

正常停机（1）电动机在正方向或反方向运转中，只要按下停止按钮SB1，切断接触器的电路，接触器断电释放，接触器主触点断开，电动机断电停止运转。

流接触器实物接线图（各种组合电器接线图）
最近经常在网上看到朋友们需要交流接触器的实物接线图，因此我整理了一份关于接触器和其他控制电器的接线图，希望对有需要的朋友门有所帮助，因为接触器的及控制电器的接线方法很多，所以不可能完全举例出来，还请谅解，这里我们提供部分常用的关于接触器的控制电路及其它电器的接线方法
Y/△手启动
Y
F4-11：左为常开、右为常闭触点
顺启动
逆启动电机顺逆转控制
停止按扭启动按钮H3BA
延时断电停机
负载
卷扬机电路
桥式全波整流滤波电路
三相四线电度表互感器接线
熔断■器停止按钮启动按钗
热继电器
负载
熔断■器停止按钮启动按钮
CJ10-10接触器
员载
漏
电
靳
路
器
熔断器
负载
启动按钮
I it L L
岛总I低I Jjfel屮］门上下限温控.
www.iiii-sli.cuin
顺启动
逆启动
启动顺转•撞末行程顺停逆启动，撞始行程逆停延时顺启动不断循环
KM1 KM
丫/△启动电路
SB2 KM1
工 2 KT 3 KM3_4_Q
KM1
KM2
KT 丢
KM3
KM2
KM3
6 KM1
7 n
IU
KM3 9
Y/△起动
液位继电器自动控制泵水
水泵电机
储
水
客
器
■ OB ■■■■
5
KM3 KM1
9
自楞3U£器
自耦交圧器降压启动
停止 启动。

交流接触器连锁正反转控制接线图为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。

线路分析如下：一、正向启动：1、合上空气开关QS接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

二、反向启动：1、合上空气开关QS接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。

例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。

按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。

这样就起到了互锁的作用。

四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。

两个交流接触器控制电动机正反转接线控制图————————————————————————————————作者：————————————————————————————————日期：两个交流接触器控制电动机正反转接线控制图电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。

线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。

例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。

按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。

两个交流接触器控制电动机正反转接线控制图两个交流接触器控制电动机正反转接线控制图电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。

线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。

例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。

按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。

这样就起到了互锁的作用。

四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。

接触器自锁互锁的电动机正反转把握线路图原理图解 - 接触器先看一下一个带有过载爱护的接触器自锁把握的电路。

接着看看是怎么运行的？合上电源开关QS1，三相电源经过保险FU1来到接触器km的输入端1，3，5，然后通过接触器的输出端2，4，6，来到热继电器的主触点输入端再从热继电器的输出端输送到电机，完成的是主电路，假如要实际接线的话，可以依据上图中线号的标注来接线，这样不会模糊。

把握回路：合上开关后，把握电源L2流经fu2直接来到接触器km的线圈。

另外一条把握线L1，经过保险fu2来到热继电器的常闭输入点，然后从热继电器的常闭输出点来到停止按钮SB2的输入点，然后从SB2的输出点分两条，一条进启动按钮SB1的输入点，一条进接触器帮助触点常开点的输入端，最终从启动按钮的输出端和接触器帮助触点常开点的输出端并一条线接到接触器的线圈，跟把握线L2形成回路。

简洁说一下它的把握原理：启动时按下启动按钮SB1，接触器的线圈得电吸合并带动其主触点和帮助触点同时吸合，电动机运转。

/wenku/dgjs/jiechuqi/松开SB1，由于常开点闭合接通了通往线圈的电源，所以线圈照旧吸合，并形成自锁，电动机照旧运转，这就是接触器的自锁线路。

停机时只要按下停止按钮SB2，即可切断接触器线圈的电源，接触器线圈断电释放，断开通往电动机的三相电源，电动机停止运转。

接触器互锁的电动机正反转把握线路图如下：正反转的把握回路只是在KM1的正转回路上增加了一个KM2的常闭帮助触点，同时也在KM2的反转回路上增加了一个KM1的常闭帮助触点，这就是所谓的互锁电路。

要想让电机正反转，就要调换三相电源对电动机三相绕组的把握，才能完成，所以要留意看一下主回路的接线，请认真看一下上图中两个接触器接线有哪些不同。

交流接触器接线图(电动机正反转）为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。

线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。

例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。

按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。

这样就起到了互锁的作用。

四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。
