施工技术交底记录模板设计平面图纵向剖面图横向剖面图(2)、端头井段负二层中板（1-3轴、21-23轴）面板采用15mm厚覆面木胶合板，次楞为50×100mm方木；主楞采用2根Φ48钢管；支撑系统采用48×3.5钢管立杆为Q345等级，水平杆为Q345等级。
搭设盘扣式满堂脚手架。
板结构支模搭设参数表搭设参数标准板水平杆布距立杆纵距立杆横距次楞间距板底立杆与横杆连接方式托梁规格板底立杆与托梁连接方式模板设计剖面图纵向剖面图横向剖面图(3)、特殊段负二层中板（11-14轴）面板采用15mm厚覆面木胶合板，次楞为50×100mm方木；主楞采用2根Φ48钢管；支撑系统采用48×3.5钢管(计算时按48×3.0进行)立杆为Q345等级，水平杆模板设计平面图纵向剖面图横向剖面图(2)、端头井段负一层中板（1-3轴、21-23轴）面板采用XXmm厚覆面木胶合板，次楞为50×100mm方木；主楞采用2根Φ48钢管；支撑系统采用48×3.5钢管立杆为Q345等级，水平杆为Q345等级。
搭设盘扣式满堂脚手架。
板结构支模搭设参数表搭设参数标准板水平杆布距立杆纵距立杆横距次楞间距板底立杆与横杆连接方式托梁规格板底立杆与托梁连接方式模板设计剖面图纵向剖面图横向剖面图(3)、特殊段负一层中板（11-14轴）面板采用Xmm厚覆面木胶合板，次楞为Xmm方木；主楞采用X根Φ48钢管；支撑系统采用XX钢管立杆为Q345等级，水平杆为Q345等级。
搭设盘扣式满堂脚手架。
板结构支模搭设参数表搭设参数标准板水平杆布距立杆纵距立杆横距次楞间距板底立杆与横杆连接方式托梁规格板底立杆与托梁连接方式模板设计剖面图纵向剖面图横向剖面图3、顶板盘扣式脚手架相关参数及图示XXXX站顶板厚度分为XXmm、XXmm，其中标准段为X00mm厚，端头井段及特殊下为X00mm厚。
面板采用XXmm厚胶合板，次楞为XXmm方木；主楞采用X根Φ48钢管；支撑系统采用48×3.5钢管立杆为Q345等级，水平杆为Q345等级。
支模架安全技术交底支模架是建筑施工中常用的一种临时性支撑设备，用于支撑混凝土结构施工中的框架、结构件和地面，起到了稳定结构、保证施工安全的作用。
然而，如果在支模架的安装和使用过程中出现差错或不当操作，就很容易会造成严重的伤害和事故。
因此，在使用支模架前，对安全知识的了解和技术交底非常必要。
1.支模架的分类支模架根据使用场景和结构形式的不同，可以分为悬挂式、地面式和高头式三种。
1.1 悬挂式支模架悬挂式支模架常用于框架施工中，由吊杆、吊杆架、横杆、斜撑、条架等组成，整个架体悬挂在结构上。
1.2 地面式支模架地面式支模架以地面为支撑，主要用于支撑立柱、钢梁等结构件。
1.3 高头式支模架高头式支模架常用于地下工程、地下设备房及地下停车场施工，由高头、立杆、扣件、底座等组成，支撑效果稳定、牢靠。
2.支模架的安装支模架的安装是施工中一个重要环节，安装前必须充分考虑到分布荷载和结构本身的承载力等因素。
2.1 安装前的准备工作在安装支模架前，需要对现场进行勘测和分析，确定施工方案、支模架类型、支撑高度和结构强度等参数，确保支模架施工符合安全要求。
同时，还需要对支模架组件进行检查和备料，确保材料齐全、质量符合要求。
2.2 安装过程在支模架安装过程中，需要注意以下几点：•最先进行的是吊杆的安装，吊杆的长度应根据实际需要调节，吊杆的连接必须牢固。
•横杆的安装应符合设计要求，每根横杆的两端应插在吊杆的不同孔位中，悬挂式支模架横杆采用焊接方式固定，地面式支模架横杆采用销钉连接。
•竖杆的安装应根据结构设计要求，确定支撑高度，勿进行过度伸展，支架的强度要达到要求。
•支模架的斜撑应按照图纸设定角度和长度安装，在确认角度和长度的前提下，必须牢固连接才能使用。
•安装高头式支模架时，需要根据实际情况、选择合适的规格及数量，并选择合适的底座，以确保基础稳固。
2.3 安装注意事项•安全意识要高，定期检查设备状况，严禁处于限载及超载状态；•软土地、流沙、沼泽、毛石等地面组固不适合使用支模架，需软化或者钻孔加固；•各部件尺寸要合理，并严格按图纸或设计参数进行施工组装；•选用支模架类型时应考虑承重和抗震性能；•使用过程中要严禁油脂外溢，定期检查各接口及整个架体；3.支模架的使用支模架的使用包括吊装、支撑、设置和拆除等几个环节，这些环节中各步骤都必须严格按照标准操作，确保使用过程中安全可靠。
一、交底目的为确保本工程支模架搭设过程中的安全，预防安全事故发生，现将支模架搭设的安全技术要求进行交底。
二、适用范围本交底适用于本工程所有支模架的搭设工作。
三、安全注意事项1. 人员培训与资质要求- 参与支模架搭设的人员必须经过专业培训，具备相应的操作技能和安全意识。
- 搭设人员应持有相关操作资格证书，确保其具备独立作业的能力。
2. 现场安全检查- 搭设前，必须对搭设场地进行安全检查，确保地面平整、坚实，无障碍物。
- 检查支模架材料，确保其符合设计要求和质量标准。
3. 支模架搭设规范- 按照设计图纸和施工方案进行搭设，不得擅自更改设计参数。
- 支模架应按顺序搭设，先立柱后搭设横杆和斜撑，确保结构的稳定性。
4. 材料与工具准备- 搭设前，应准备充足的支模架材料，如钢管、扣件、模板等。
- 检查工具是否完好，如扳手、螺丝刀等，确保工具的安全可靠性。
5. 操作人员安全- 操作人员必须佩戴安全帽、安全带等个人防护用品。
- 高处作业时，必须系好安全带，并确保安全带连接牢固。
- 严禁酒后作业、疲劳作业，确保操作人员的精神状态。
6. 现场安全纪律- 严格遵守安全生产十大纪律，严禁违章操作。
- 不得在支模架附近堆放杂物，保持作业现场整洁有序。
- 严禁攀爬支模架，不得在支模架上行走。
7. 高处作业- 高处作业时，必须设置安全防护设施，如防护栏杆、安全网等。
- 高处作业人员应定期进行体检，确保其身体状况适合高处作业。
8. 紧急情况处理- 发生紧急情况时，应立即停止作业，迅速撤离现场。
- 搭设过程中，如发现支模架异常，应立即停止作业，查找原因，并及时处理。
四、交底内容1. 支模架材料要求- 支模架材料应选用符合国家标准和设计要求的钢管、扣件、模板等。
- 材料进场时，应进行检查验收，确保材料质量。
2. 支模架搭设程序- 搭设支模架时，应先立柱，然后搭设横杆和斜撑，确保支模架的稳定性。
- 搭设过程中，应按顺序进行，不得擅自更改设计参数。

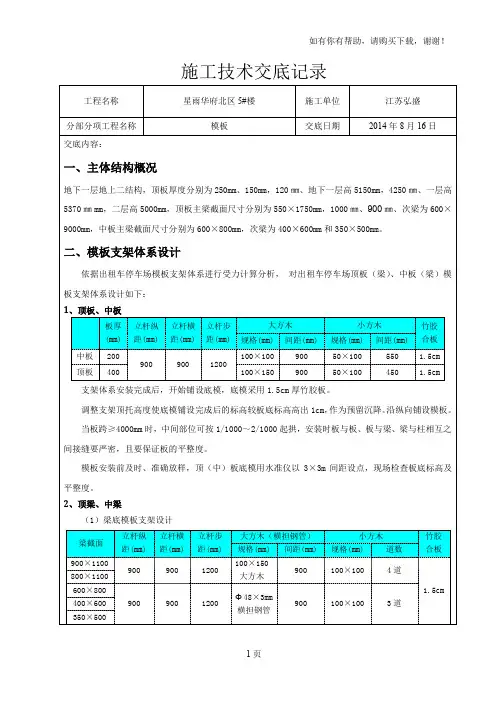

如有你有帮助，请购买下载，谢谢！施工技术交底记录工程名称星雨华府北区 5#楼施工单位江苏弘盛分部分项工程名称 交底内容：模板一、主体结构概况交底日期2014 年 8 月 16 日地下一层地上二结构，顶板厚度分别为 250mm、150mm，120 ㎜、地下一层高 5150mm，4250 ㎜、一层高 5370 ㎜ mm，二层高 5000mm，顶板主梁截面尺寸分别为 550×1750mm，1000 ㎜、900 ㎜、次梁为 600× 9000mm，中板主梁截面尺寸分别为 600×800mm，次梁为 400×600mm 和 350×500mm。
二、模板支架体系设计依据出租车停车场模板支架体系进行受力计算分析， 对出租车停车场顶板（梁）、中板（梁）模板支架体系设计如下：1、顶板、中板 板厚 (mm)立杆纵 距(mm)中板 200 900顶板 400立杆横 距(mm)900立杆步大方木距(mm) 规格(mm) 间距(mm)100×100 900 1200100×150 900小方木规格(mm) 间距(mm)50×10055050×100450竹胶 合板1.5cm 1.5cm支架体系安装完成后，开始铺设底模，底模采用 1.5cm 厚竹胶板。
调整支架顶托高度使底模铺设完成后的标高较板底标高高出 1cm，作为预留沉降。
沿纵向铺设模板。
当板跨≥4000mm 时，中间部位可按 1/1000～2/1000 起拱，安装时板与板、板与梁、梁与柱相互之间接缝要严密，且要保证板的平整度。
模板安装前及时、准确放样，顶（中）板底模用水准仪以 3×3m 间距设点，现场检查板底标高及平整度。
2、顶梁、中梁（1）梁底模板支架设计梁截面900×1100 800×1100 600×800 400×600 350×500立杆纵 距(mm)900900立杆横 距(mm)900900立杆步 距(mm) 12001200大方木（横担钢管） 规格(mm) 间距(mm) 100×150900 大方木Φ 48×3mm900横担钢管小方木规格(mm)道数100×1004道100×1003道竹胶 合板1.5cm1页如有你有帮助，请购买下载，谢谢！（2）梁侧模板支架设计采用 1.5cm 竹胶合板（三层），模板后竖向设置小方木，然后沿纵向设置双排Φ 48×3mm 钢管作为支撑外楞，设置在小方木的中心位置，利用对拉螺栓将外楞锁紧。
一、交底目的为确保内支模架施工过程中的安全，提高施工人员的安全意识，预防安全事故的发生，特进行内支模架安全技术交底。
二、工程概况1. 工程名称：_______2. 施工单位：_______3. 施工地点：_______4. 施工内容：内支模架搭设及拆除三、安全注意事项1. 人员配备及培训1.1 施工人员必须经过专业培训，具备相应的操作技能和安全知识。
2.1 搭设和拆除内支模架的人员应持有相关操作资格证书。
2. 材料及设备要求1.1 内支模架材料必须符合国家标准，不得使用不合格或已损坏的材料。
2.1 施工设备应定期检查、维护，确保其安全可靠。
3. 搭设要求1.1 搭设内支模架前，应制定详细的施工方案，并经相关部门审核批准。
2.1 搭设过程中，应严格按照施工方案执行，确保内支模架的稳定性。
3.1 支模架立杆底部应设置底座或垫板，并设置纵横向扫地杆。
4.1 立杆上的扣件应交错布置，支架立杆应竖直设置，2m高度的垂直度允许偏差为15mm。
5.1 钢管连接应采用接驳管和直管接驳扣件扭紧螺母，不得松动。
4. 拆除要求1.1 拆除内支模架前，应制定详细的拆除方案，并经相关部门审核批准。
2.1 拆除过程中，应严格按照拆除方案执行，确保拆除过程安全有序。
3.1 拆除时，应从上往下逐层进行，严禁跳跃拆除。
4.1 拆除过程中，应防止模板、扣件等材料掉落，确保下方人员安全。
5. 安全防护措施1.1 施工现场应设置明显的安全警示标志。
2.1 高处作业人员应佩戴安全帽、安全带等防护用品。
3.1 严禁酒后作业、疲劳作业。
4.1 严禁擅自改变施工方案，违反操作规程。
四、应急措施1. 事故预防1.1 施工过程中，应密切关注内支模架的稳定性，发现问题及时处理。
2.1 定期对内支模架进行检查、维护，确保其安全可靠。
2. 事故处理1.1 发生事故时，应立即停止施工，组织人员抢救伤员。
2.1 同时，应立即向上级报告事故情况，并按照相关规定进行处理。
一、前言为确保施工现场人员的人身安全，提高工程质量，现将搭设支模架的安全技术交底如下，请所有参与搭设支模架的施工人员认真学习并严格遵守。
二、安全操作规程1. 进入施工现场必须佩戴安全帽，高空作业人员必须佩戴安全带，并确保系牢。
2. 严格遵守安全生产十大纪律和文明施工的规定，严禁违章作业。
3. 作业前必须检查使用工具的安全性能，确保工具牢固可靠。
4. 按照支模架搭设方案进行作业，不得擅自更改设计方案。
5. 严格选用合格的支模架材料，不合格的材料、扣件严禁使用。
6. 支模架搭设过程中，不得在支架上放置重物，以免影响支架稳定性。
7. 支模架搭设完成后，必须进行验收，确保支架符合设计要求。
三、搭设支模架注意事项1. 支模架搭设前，应先进行基础处理，确保地基平整、坚实。
2. 支模架立杆底部应设置底座或垫付板，并设置纵横向扫地杆，扫地杆高度不高于200mm。
3. 支模架立杆间距不得大于900mm，梁底加密，步距1500mm。
4. 高度方向每隔4.5m与周边柱设置一道刚性连接，2m高度垂直度允许偏差为15mm。
5. 钢管连接应采用接驳管和直管接驳扣件扭紧螺母，不得松动。
6. 立杆与横杆连接使用十字扣，严禁使用旋转扣。
7. 当梁模板支架立杆采用单根立杆时，立杆应设在梁模板中心处，偏心距不应大于25mm。
8. 模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置，剪刀撑钢管间连接不少于三个扣件。
9. 传递钢管等材料时，严禁碰触、压电源电线。
10. 扳手、扣件、螺母应放入工具袋，不准抛扔。
四、模板安装与拆除1. 模板尺寸准确，安装模板必须及时钉（扣）顶牢固，不得留松板或浮板。
2. 预留孔口应及时盖板封闭牢固。
3. 拆除模板时，应从上往下依次拆除，严禁上下同时作业。
4. 拆除模板过程中，严禁抛掷模板，以免伤人。
五、应急措施1. 发生安全事故时，应立即停止作业，及时上报并采取应急措施。
2. 对受伤人员进行现场急救，并尽快送往医院治疗。
轮扣式支模架技术交底范文一、工程概况。
咱们这个工程呀，有不少地方要用到轮扣式支模架来支撑模板呢。
比如说那些楼板呀，梁呀，都得靠它稳稳当当撑着，这样才能保证咱们混凝土浇筑的时候不出乱子，最后建成的结构那是又结实又好看。
二、材料要求。
# （一）轮扣式脚手架。
1. 这轮扣式脚手架的杆件可不能随便用。
它的立杆、横杆得是符合国家标准的，管壁厚度一定要达标，就像人穿衣服得合身一样，太薄了可不行，容易出危险。
咱在进场的时候得仔细检查，看看有没有弯曲变形的，有没有裂缝的，如果有，那就坚决不能用，这就好比选士兵上战场，身体不健康的肯定不行。
2. 轮扣节点那是相当重要的部位。
这个节点要连接牢固，转轮得能灵活转动，这样在安装的时候才能顺利把杆件连接起来。
如果节点有问题，那整个支模架就像没系紧鞋带的鞋子，跑两步就散架了。
# （二）模板。
1. 模板的质量也得把关。
表面要平整光滑，不能坑坑洼洼的，不然混凝土浇筑出来的面就像月球表面似的，全是坑。
厚度也要符合要求，太薄了在浇筑的时候容易被压坏，那咱们前面的努力就白费了。
2. 模板的材质也要注意，要根据工程的实际情况来选择合适的模板，就像不同的菜得用不同的锅炒一样。
有的地方可能需要木模板，有的地方用塑料模板或者钢模板更好，这都得根据实际需求来定。
三、支模架搭设。
# （一）基础处理。
1. 在搭支模架之前呀，咱们得先把基础整好了。
基础必须坚实、平整，就像盖房子要打个好地基一样。
如果基础不平，支模架搭起来就会东倒西歪的，就像站在斜坡上的醉汉，站都站不稳。
如果基础不坚实，承受不了支模架和混凝土的重量，那可就麻烦大了，整个结构可能就会塌下来。
2. 如果是在软土地基上，咱们得进行处理。
可以采用换填、夯实等方法，让地基变得结实起来。
这就好比给软弱的人补充营养，让他变得强壮。
# （二）立杆布置。
1. 立杆的间距可是有讲究的。
要根据梁、板的尺寸和荷载来确定，不能太密也不能太稀。
太密了浪费材料，太稀了又支撑不住。
一、工程概况1. 工程名称：________________________2. 施工单位：________________________3. 施工地点：________________________4. 施工工期：________________________5. 交底日期：________________________二、安全交底目的为确保支模架施工过程中人员安全及工程质量，特进行安全技术交底。
三、安全交底内容1. 施工人员安全注意事项：（1）施工人员必须遵守国家有关安全生产法律法规，严格按照施工方案、安全技术措施执行。
（2）进入施工现场必须佩戴安全帽，系好帽带，穿戴好个人防护用品。
（3）严禁酒后、疲劳作业，作业过程中应集中精力，确保自身安全。
2. 支模架搭设安全要求：（1）搭设前应熟悉图纸，明确支模架设计参数，确保支模架结构合理、安全。
（2）支模架立杆底部应设置底座或垫付板，并设置纵横向扫地杆，立杆上的扣件应交错布置，支架立杆应竖直设置。
（3）支架立杆间距、水平杆、斜撑等应符合设计要求，确保支架整体稳定性。
（4）支模架搭设过程中，严禁超负荷使用，确保支模架承载力满足施工需求。
3. 支模架拆除安全要求：（1）拆除前应进行安全技术交底，明确拆除顺序、方法及注意事项。
（2）拆除过程中，应按照自上而下的顺序进行，严禁野蛮拆除。
（3）拆除过程中，应确保下方无人作业，避免发生物体打击事故。
（4）拆除后的材料应及时清理，确保施工现场整洁。
4. 高处作业安全要求：（1）高处作业人员必须佩戴安全带，并系好保险钩。
（2）高处作业平台应设置防护栏杆，确保作业人员安全。
（3）高处作业时，严禁攀爬支模架立杆、横杆等。
（4）严禁在支模架上行走、站立，确保作业安全。
5. 其他安全要求：（1）施工过程中，严禁在支模架上堆放材料、工具等。
（2）施工现场应设置警示标志，提醒作业人员注意安全。
（3）施工过程中，应定期检查支模架的安全性，发现问题及时整改。
