和谐三型电力机车

HX D3C型电力机车外形特点车辆设计：中国北车集团大连机车车辆有限公司车辆建造：中国北车集团大连机车车辆有限公司型号：HXD3C （和谐电3C）建造年份：2010年UIC轴式：Co-Co轨距：1,435 mm机车总重：138t（无配重）；150t（有配重）电力系统：单相交流25 kV / 50 Hz最高速度：120km/h输出功率：7,200 kW所在地：中国编辑本段技术参数电传动方式：交——直——交，轴控最大牵引力：520kN（23t轴重）570kN（25t轴重）持续牵引力：370kN（23t轴重）400kN（25t轴重）最高试验速度：132km/h持续速度：70km/h（23t轴重）65km/h（25t轴重）功率因数：≥0.98基础制动方式：轮盘制动+储能制动电制动方式：再生制动电制动功率：7200kW编辑本段概述HXD3C 型是在HXD3 型和HXD3B 型电力机车基础上研制的交流传动六轴7200kW 干线客运电力机车，该机车通过更换增加供电绕组的主变压器，增加列车供电柜、供电插座、客货转换开关、双管供风装置等，使机车具有牵引旅客列车的功能，并可以向旅客列车提供风源及稳定的DC600V 电源，与25G型客车良好匹配。

机车采用PWM矢量控制技术等最新技术的同时，尽量考虑对环境的保护，减少维修工作量。

另外，以能够在中国全境范围内运行为前提，在满足环境温度在-40℃～+40℃，海拔高度在2500m 以下的条件的同时，最大考虑到3组机车重联控制运行。

这款机车是“和谐型”交流传动电力机车系列中，首款适用于客货运的两用车型，由中国北车集团大连机车进行研发及生产，其产品技术借鉴了先前制造的HXD3型（日本东芝）和HXD3B型（加拿大庞巴迪）机车。

编辑本段主要特点轴式为C0-C0，电传动系统为交直交传动，采用IGBT水冷变流机组，1250kW 大转矩异步牵引电动机，具有起动（持续）牵引力大、恒功率速度范围宽、粘着性能好、功率因数高、能源消耗低等特点。

目录[隐藏]1 概要o SSJ3型机车o HXD3型机车2 技术特点o机车微机控制功能o机车动力学性能3 主要结构尺寸4 机车主要技术性能指标o工作电源o牵引性能参数o动力制动性能参数5 机车总体结构/布置o机车设备布置o司机室设备布置o车顶设备布置o机车冷却系统6 机车主要部件介绍o真空断路器结构特点及优点o牵引电动机o受电弓o驱动装置o制动系统o主变压器特点o变流装置o复合冷却器7 车辆配属8 发现问题9 事故记录10 其他11 同级产品12 参考资料13 外部链接SSJ3型交流电力机车在研制过程中采用了集成化、模块化的设计，车体采用框架式整体承载结构和标准化司机室，车体外观是在韶山7E型电力机车基础上略作调整。

走行部为两个三轴转向架，轴式Co-Co，使用东芝的大功率逆变器，六轴每轴装有一台1,200 kW 交流电牵引电动机，整车输出功率为7,200 kW。

技术上，SSJ3型机车是中国铁路机车首次采用轴控技术，而非架控技术。

架控方式即是当转向架中有一台牵引电动机出现故障时，机车只能关闭整个转向架上的所有牵引电动机，并损失一半牵引力，但采用轴控技术的机车在同样情况下就可以单单关闭故障电动机，三轴转向架其它未故障的两台电动机继续运作，机车牵引力仅损失六分之一[3]。

另外其较长的固定轴距令机车通过较小曲线半径线路时也能发挥较好的性能。

机车制动系统基础制动使用盘式制动、电制动采用再生制动。

用于牵引货运列车的HXD3型机车2009年10月，另外400台订单，从09年10月到10年6月期间交付。

2010年7月，大同机车（220台）和大连机车（390台），2011年7月以前交付完毕。

据报道，大连机车的订单中有350台为HXD3C。

HXD3型机车的转向架轴式为C0-C0，电传动系统为交直交传动，采用IGBT水冷变流机组，1250kW大转矩异步牵引电动机，具有起动（持续）牵引力大、恒功率速度范围宽、粘着性能好、功率因数高等特点。

HXD3C电力机车简介目录外形特点概述机车主要特点外形特点车辆设计：中国北车集团大连机车厂车辆建造：中国北车集团大连机车厂型号：HXD3C （和谐电3C型）建造年份：2010年UIC轴式：Co-Co轨距：1,435 mm电力系统：交流25 kV / 50 Hz最高速度：120km/h输出功率：7,200 kW所在地：中国概述HXD3C 型是在HXD3 型和HXD3B 型电力机车基础上研制的交流传动六轴7200kW 干线货运电力机车，该机车通过更换增加供电绕组的主变压器，增加列车供电柜、供电插座、客货转换开关、双管供风装置等，使机车具有牵引旅客列车的功能，并可以向旅客列车提供风源及稳定的DC600V 电源。

机车采用PWM 矢量控制技术等最新技术的同时，尽量考虑对环境的保护，减少维修工作量。

另外，以能够在中国全境范围内运行为前提，在满足环境温度在-40℃～+40℃，海拔高度在2500m 以下的条件的同时，最大考虑到3 组机车重联控制运行。

这款机车是“和谐型”交流传动电力机车系列中，首款适用于客货运的两用车型，由中国北车集团大连机车进行研发及生产，其产品技术借鉴了先前制造的HXD3型（日本东芝）和HXD3B型（德国庞巴迪）机车，和谐电3C机车包括：HXD3C快速型、HXD3C准高速型、HXD3C普通货运型、HXD3C行包货运型。

首台试制车（普通货运型）于2010年11月下线。

准高速型用于在中国中西部地区时速160-250km/h客运专线和新建铁路牵引特快和直达特快列车，运用速度170km/h，7200kw的功率以改善直流电力机车“韶山系列”（SS）中韶山7D型，韶山7E型，韶山8型，韶山9型因功率不够而在中国中西部地区时速160—250km/h客运专线和新建铁路未能快速爬坡，通过长大坡度的缺点。

并解决大量在中西部地区开行特快，直达特快列车不够准高速电力机车运用的问题。

为中国中西部地区新建准高速铁路和客运专线提供主力机车的良好准备。

和谐3型电力机车作业流程一、接班作业1.上车后闭合控制电源柜的蓄电池自动开关QA61,除QA56、QA72、QA73、QA74四自动开关禁止闭合外，其他自动开关应置于闭合位，控制电压表显示大于98V，制动屏柜各模块正常、主断、受电弓供风塞门的位置正确。

确认操纵台故障显示屏“停车制动”红灯未显示，如果停车制动起作用时，将操纵台的中央操作面板的停车制动操作开关置“缓解”位即可。

（此开关为自复式）。

2.走行部重点检查制动钳、制动盘安装螺丝无松动，刹车盘及刹车片磨耗状态。

3.司机钥匙插入后，将操纵台电源扳键开关SA49（或SA50）旋转至启动位置，驾驶台故障显示屏上“微机正常”、“主断路器断开”、“零位”、“欠压”、“辅变流器”、“水泵”等显示灯亮。

升弓合闸后，“微机正常”、“预备”、“零位”灯亮，调速手柄离开零位，“预备”、“零位”灯灭，制动显示屏初始化正常。

4.在司机室微机屏起动完毕后，按压F3，检查CCBⅡ制动系统的设置状态正确后进行机车机能试验及制动机试验。

5.电台操作：在CIR操作显示终端屏上按压主控键夺权，按压设置键选择运行区段后按确认键，选择北京铁路局按确认键，根据线别正确选择京哈线北京—秦皇岛B1458Mhz，津山线天津—山海关B1457Mhz（需右键翻页）后按压确认键即可使用。

二、设置CCBⅡ制动系统1. 机车停车，小闸制动缸压力280Kpa以上压力状态下，CCBⅡ制动系统可通过司机室微机屏（LCDM）在本机（列车管投入）或单机状态（列车管切除）设置。

如果显示错误信息时，必须按照信息提示执行，否则将无法继续进行设置。

2. 设置方法及注意事项：（1）本机设置：按F3“电空制动”;--按F4选“操纵端”;--按F5选“投入”;--按F1“执行”。

担当货物本务机车（含单机运行）,须设置为本机位，LCDM屏正常显示为：500kPa→操纵端→投入→货车→不补风，确认微机屏流量表上方显示“本机”字样，此位置大、小闸各位置均有作用。

一型。

目录[隐藏]•1概要o 1.1SSJ3型机车o 1.2HXD3型机车•2技术特点o 2.1机车微机控制功能o 2.2机车动力学性能•3主要结构尺寸•4机车主要技术性能指标o 4.1工作电源o 4.2牵引性能参数o 4.3动力制动性能参数•5机车总体结构/布置o 5.1机车设备布置o 5.2司机室设备布置o 5.3车顶设备布置o 5.4机车冷却系统•6机车主要部件介绍o 6.1真空断路器结构特点及优点o 6.2牵引电动机o 6.3受电弓o 6.4驱动装置o 6.5制动系统o 6.6主变压器特点o 6.7变流装置o 6.8复合冷却器•7车辆配属•8发现问题•9事故记录•10其他•11同级产品•12参考资料•13外部链接[编辑]概要运机车技术进行整体引进；并向货运重载化发展，提高列车牵引重量（牵引定额5,000吨以上），以求保持铁路在货物运输市场的优势。

铁道部的《铁路机车车辆工业科技发展“十五”计划纲要》中明确指出，第十个五年计划期间，要研制最高速度120km/h的货运用电力机车，并采用国外流行的交流电传动技术，提升国产机车的设计制造水平。

于是铁道部决定订购能单机牵引5,000吨级重载列车的大功率交流电力机车，以应付中国铁路货运需求。

月正式申报开发项目并获铁道部批准，最初定型为SSJ3，总体主管设计师是刘会岩引逆变器及控制系统。

SSJ3型交流电力机车在研制过程中采用了集成化、模块化的设计，车体采用框架式机车是中国铁路机车首次采用轴控技术，而非架控技术。

架控方式即是当转向架中有一台牵引电动机出现故障时，机车只能关闭整个转向架上的所有牵引电动机，并损失一半牵引力，但采用轴控技术的机车在同样情况下就可以单单关闭故障电动机，外其较长的固定轴距令机车通过较小曲线半径线路时也能发挥较好的性能。

机车制动系统基础制动使用盘式制动、电制动采用再生制动。

200km/h提速综合试验”，负责货物列车试验、双层集装箱列车试验和5000吨货（30001-30004）整车进口，12辆（30005-30016）散件进口组装，东芝提供原装部件，包括牵引电动机等，由大连机车组装；其后44辆通过技术转让，由大连运行，微机控制技术实现实时监控以及故障报警。

一、填空题1.CHXD3型电力机车轴式为（co-co）。

2.HXD3型电力机车持续功率为（7200）kW。

3.为了防止司机可能产生的误操作，司控器调速手柄与换向手柄之间设有（机械联锁）装置。

4.DSA-200受电弓正常工作风压为（340-380）kPa。

5.主变压器设有（两个）个潜油泵，强迫变压器油进行循环冷却。

6.25t轴重的HXD3型电力机车持续制速度( 65 )km／h。

7.25t轴重的HXD3型电力机车起动牵引力为(570 )kN。

8.25t轴重的HXD3型电力机车恒功率速度围为( 65-120)km／h。

9.HXD3型电力机车电制动式为(再生制动)。

10.主电路主要由（网侧）、主变压器、主变流器及牵引电动机等电路组成。

11.牵引变流器输入回路过流故障，在3分钟连续发生两次，故障将被锁定，必须切断（CI）控制电源，才能恢复正常。

11.辅助变流器过载时，向微机控制系统发出跳开（主断）信号，该故障消除后10s能自动复位。

12.制动显示屏LCDM位于司机室操纵台，通过它可进行CCBⅡ系统（自检），故障查询等功能的选择和应用。

13.自动制动手柄位置包括运转位、初制动、全制动、抑制位、重联位、紧急位。

初制动和全制动之间是(常用)制动区。

14.HXD3型电力机车带载制动时，自阀制动后单阀应在运转位向(右)压，以缓解机车闸缸压力。

15.HXD3型电力机车换向手柄至于中立位，各辅机(停止)工作。

过（1）级以上时，机车“定速控制”状态自动解除。

17.ERCP发生故障时，自动由（16CP）和13CP来代替其功能。

18.HXD3型电力型机车采用IGBT（水冷）变流机组和1250kW大转矩异步牵引电动机。

19.HXD3型电力机车总体设计采用高度集成化、(模块化)的设计思路。

20.HXD3型电力机车采用带有中梁的、整体承载的(框架)式车体结构，有利于提高车体的强度和刚度。

21.HXD3型电力电力机车电传动系统采用（交直交）电传动式及轴控技术。

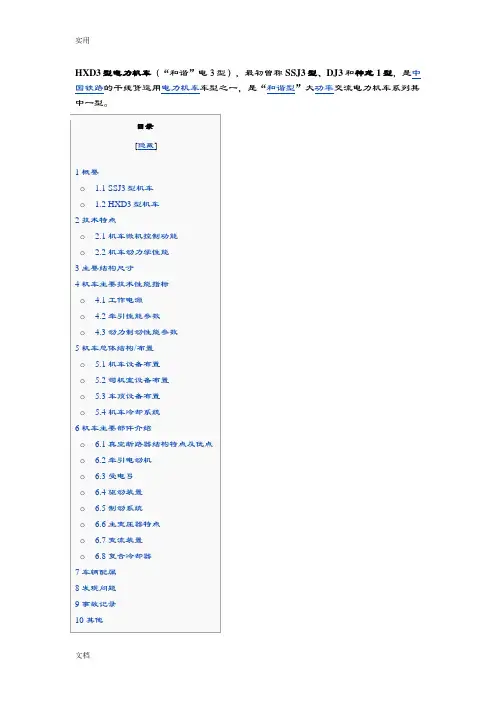

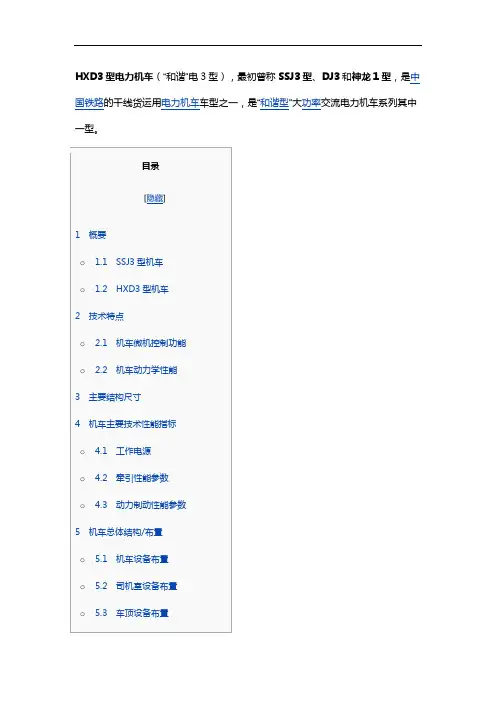

目录[隐藏]• 1 概要o 1.1 SSJ3型机车o 1.2 HXD3型机车• 2 技术特点o 2.1 机车微机控制功能o 2.2 机车动力学性能• 3 主要结构尺寸• 4 机车主要技术性能指标o 4.1 工作电源o 4.2 牵引性能参数o 4.3 动力制动性能参数• 5 机车总体结构/布置o 5.1 机车设备布置o 5.2 司机室设备布置o 5.3 车顶设备布置o 5.4 机车冷却系统• 6 机车主要部件介绍o 6.1 真空断路器结构特点及优点o 6.2 牵引电动机o 6.3 受电弓o 6.4 驱动装置o 6.5 制动系统o 6.6 主变压器特点o 6.7 变流装置o 6.8 复合冷却器•7 车辆配属•8 发现问题•9 事故记录•10 其他•••SSJ3型交流电力机车在研制过程中采用了集成化、模块化的设计，车体采用框架式整体承载结构和标准化司机室，车体外观是在韶山7E型电力机车基础上略作调整。

走行部为两个三轴转向架，轴式Co-Co，使用东芝的大功率逆变器，六轴每轴装有一台1,200 kW 交流电牵引电动机，整车输出功率为7,200 kW。

技术上，SSJ3型机车是中国铁路机车首次采用轴控技术，而非架控技术。

架控方式即是当转向架中有一台牵引电动机出现故障时，机车只能关闭整个转向架上的所有牵引电动机，并损失一半牵引力，但采用轴控技术的机车在同样情况下就可以单单关闭故障电动机，三轴转向架其它未故障的两台电动机继续运作，机车牵引力仅损失六分之一[3]。

另外其较长的固定轴距令机车通过较小曲线半径线路时也能发挥较好的性能。

机车制动系统基础制动使用盘式制动、电制动采用再生制动。

用于牵引货运列车的HXD3型机车2009年10月，另外400台订单，从09年10月到10年6月期间交付。

2010年7月，机车（220台）和机车（390台），2011年7月以前交付完毕。

据报道，机车的订单中有350台为HXD3C。

HXD3型机车的转向架轴式为C0-C0，电传动系统为交直交传动，采用IGBT水冷变流机组，1250kW大转矩异步牵引电动机，具有起动（持续）牵引力大、恒功率速度围宽、粘着性能好、功率因数高等特点。

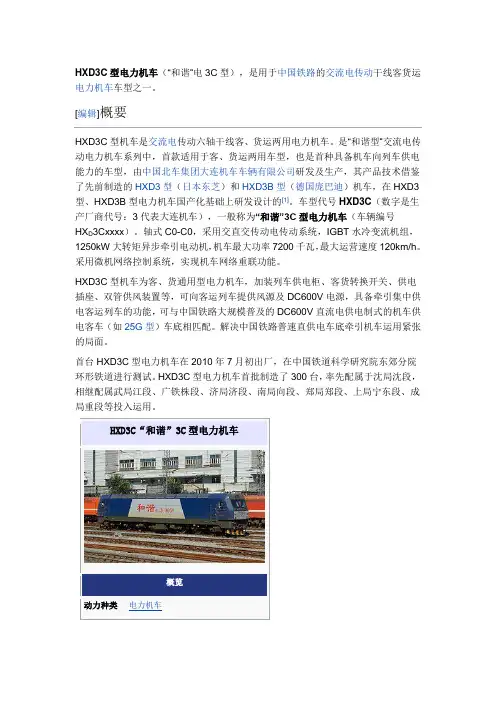

HXD3C型电力机车（“和谐”电3C型），是用于中国铁路的交流电传动干线客货运电力机车车型之一。

[编辑]概要
HXD3C型机车是交流电传动六轴干线客、货运两用电力机车。

是“和谐型”交流电传动电力机车系列中，首款适用于客、货运两用车型，也是首种具备机车向列车供电能力的车型，由中国北车集团大连机车车辆有限公司研发及生产，其产品技术借鉴了先前制造的HXD3型（日本东芝）和HXD3B型（德国庞巴迪）机车，在HXD3型、HXD3B型电力机车国产化基础上研发设计的[1]。

车型代号HXD3C（数字是生产厂商代号：3代表大连机车），一般称为“和谐”3C型电力机车（车辆编号
HX D3Cxxxx）。

轴式C0-C0，采用交直交传动电传动系统，IGBT水冷变流机组，1250kW大转矩异步牵引电动机，机车最大功率7200千瓦，最大运营速度120km/h。

采用微机网络控制系统，实现机车网络重联功能。

HXD3C型机车为客、货通用型电力机车，加装列车供电柜、客货转换开关、供电插座、双管供风装置等，可向客运列车提供风源及DC600V电源，具备牵引集中供电客运列车的功能，可与中国铁路大规模普及的DC600V直流电供电制式的机车供电客车（如25G型）车底相匹配。

解决中国铁路普速直供电车底牵引机车运用紧张的局面。

首台HXD3C型电力机车在2010年7月初出厂，在中国铁道科学研究院东郊分院环形铁道进行测试。

HXD3C型电力机车首批制造了300台，率先配属于沈局沈段，相继配属武局江段、广铁株段、济局济段、南局向段、郑局郑段、上局宁东段、成局重段等投入运用。

中国电力机车之冠——大连“和谐”机车作者：王庆波来源：《共产党员·上》2014年第01期2011年1月14日，对大连机车人来说是个难忘的日子——在国家科学技术奖励大会上，中国北车集团大连机车车辆有限公司消化吸收国外先进技术后制造的和谐3型大功率交流传动电力机车，喜获国家科技进步一等奖，开了国内整机产品获此奖项的先河。

和谐3型电力机车是大连机车公司抓住老工业基地振兴和我国铁路装备现代化历史机遇研制的具有世界先进水平的电力机车“代表作”，实现了我国机车制造由直流技术向交流技术的革命性转化，在中国铁路机车制造史上具有重要的里程碑意义。

拥有百年历史的大连机车是国家重点大型企业。

新中国成立以来，先后经过6次大规模技术改造，由一个只能修理蒸汽机车的老厂，逐步发展成为能够独立设计、制造具有世界先进水平机车车辆的现代化企业。

从内燃机车到电力机车，从单一货运牵引机车到客货两用电力机车，大连机车走过了一条引进消化吸收再创新之路，电力机车研发水平跻身于全国领军行列。

2006年，大连机车率先推出首批和谐3型电力机车。

之后，大连机车以和谐3型电力机车技术为平台，先后自主设计开发出具有自主知识产权的和谐3B型与和谐3C型电力机车。

和谐3B型是目前世界上单机功率最大、技术水平最高、性能指标最先进的交流传动电力机车，取得国家知识产权发明专利5项、实用新型专利15项。

和谐3C型填补了国内交流传动客运电力机车空白，这种机车与其他和谐型大功率机车的最大区别就是在担当货运牵引的同时还具有牵引旅客列车的功能，可以直接向旅客列车供电，省去了一节柴油发电车，经济环保，受到铁路运输部门的追捧，成为目前我国产量最高的电力机车，也是大连机车单一品种数量最多、铁路线覆盖面最广的车型。

截至目前，大连机车批量制造的和谐型机车总量已突破2000台，以四成份额位居全国电力机车生产厂家之首。

特别是和谐3C型客运电力机车累计生产超千台，是目前我国铁路客运牵引的绝对主力，被誉为中国铁路的“客运王”。

和谐号HXD3型电力机车操纵注意事一、机车运行前，如何对机车外观及走行部位进行检查？答：（1）由Ⅰ、Ⅱ任意一端车钩开始检查。

目测确认机车前照灯、刮雨器、玻璃、副前照灯、标志灯、串联驱动用电连接器、制动软管状态良好、各塞门位置正确；钩舌开闭状态正确，开闭灵活。

（2）检查基础制动盘以及踏面清扫装置的导向板和车轮的间隙是否合适。

确认其没有达到磨耗限度。

检查齿轮箱有无油水渗漏现象，确认主电动机、速度传感器等的联线及接线盒状态良好。

确认制动器的气体管路的状态良好。

(3）检查接地装置、速度传感器等的导线及连接端子状态正常，砂箱装砂必须充足，撒砂作用良好。

二、在库内，机车运行前对机车内部应检查哪些内容？答：（1）司机室的检查：各设备、仪器、显示器均无异常；各个接线端子、端子排等配线无异常。

确认各开关动作流畅、灵活。

（2）机械室的检查：确认机械室内各装置齐全、良好，无异常情况。

确认外观无变形、变色、异味等。

确认各插头连接牢靠不松动。

确认变流器冷却水水位正常。

（3）目视确认空气压缩机油位应在油位线上，油量要充足。

确认制动器单元的阀门处于正常位置。

三、机车车顶应做如何检查？答：确认受电弓的滑动板无变形和异常磨损、且没有达到磨损限度，确认受电弓的动作良好。

确认各设备、导体安装牢固正常，没有松动，绝缘瓷管类无明显的损伤。

四、机车启动前应做好哪些准备？答：（1）将控制电器柜里的控制电路接地空气断路器(QA59)、蓄电池输出空气断路器(QA61)闭合。

此时，电器控制柜和驾驶台的控制电压表显示应大于98V。

再将其它与机车运行相关的空气断路器闭合。

（2）将司机钥匙插入操纵台电源扳键开关[SA49(或SA50)]，旋转至起动位置，设定机车的操控端。

此时，驾驶台故障显示屏上“微机正常”、“主断路器断开”、“零位”、“欠压”、“主变流器”、“辅变流器”、“水泵”、“油泵”、“牵引风机”、“冷却风机”等显示灯亮。

TCMS经过初始化，进入牵引/制动画面，显示“原边电压”、“原边电流”、“控制电压”、“机车各轴牵引力”、“主断分/合”等机车状态信息，故障显示区显示主变压器、主辅变流器、各辅助电机的故障信息。

和谐3型电力机车CCB－Ⅱ制动机简介
一、什么是CCBⅡ制动系统？
该制动机的原创是德国产的KLR型制动机，后经美国加以改造，是目前世界上最先进的制动机，尤其适用于牵引重载列车的机车使用。

CCBⅡ制动系统是第二代微机控制制动系统，为在客运和货运机车上使用而设计。

该制动系统将26L型制动机和电子空气制动设备兼容。

CCBⅡ制动系统是基于微处理器的电空制动控制系统，除了紧急制动作用的开始，所有逻辑是微机控制的。

二、CCB－Ⅱ型制动系统具有如下技术特点：
1．控制准确性高，反应迅速；
2．安全性较高；
3．部件集成化高，可进行部件的线路更换，维护方便；
4．有自我诊断、故障显示及处理方法提示功能。

三、HXD3型电力机车制动控制的原则：
1．优先使用机车再生制动。

2．若再生制动工况下进行常用制动操作，机车制动缸保持零压力，机车实施再生制动，车辆实施空气制动；若在常用制动工况下进行再生制动操作，机车制动缸压力下降为零，机车实施再生制动，车辆保持原空气制动压力。

3．在紧急制动过程中，机车和车辆实施最大的空气制动力。

HXD3型电力机车常见故障分析与处理1.电器故障：HXD3型电力机车的电气系统非常复杂，常见的电器故障包括电源故障、电缆短路、继电器故障等。

处理方法一般是检查电源接线并修复或更换故障电缆，同时检查继电器并进行维修或更换。

2.机械故障：HXD3型电力机车的机械部分也容易出现故障，如发动机故障、传动系统故障、车轮磨损等。

处理方法通常是对故障部件进行检修或更换，同时进行机械系统的调整和校准。

3.运行故障：运行故障包括制动故障、转向系统故障等。

处理方法是检查制动系统的液压油温、制动器的磁阻力等参数，并进行相应的维修和调整。

4.故障诊断与排除：对于无法立即确定故障原因的情况，可借助诊断设备进行故障排查。

常用的故障诊断设备包括故障代码读取器、故障记录仪等。

通过读取故障代码和故障记录，可以确定故障原因，并采取相应的处理措施。

在处理HXD3型电力机车常见故障时，需要注意以下几点：1.定期维护：定期对电力机车进行维护，包括对电气设备、机械部件和运行系统进行检查和保养，及时发现并处理潜在故障。

2.高质量维修：对于出现故障的部件，应选择原厂配件进行更换，并严格按照维修手册进行操作，确保维修质量。

3.故障记录和分析：对于频繁出现的故障，应进行详细的记录和分析，找出故障的根本原因，并采取相应的改进措施。

4.人员培训：对维修人员进行专业培训，提高其对HXD3型电力机车的理解和操作技能，以便能够迅速准确地处理各类故障。

综上所述，对于HXD3型电力机车常见故障的分析与处理，需要进行定期维护、高质量维修、故障记录和分析以及人员培训。

只有通过以上多种手段的综合运用，才能提高HXD3型电力机车的可靠性和安全性，确保其正常运行。
