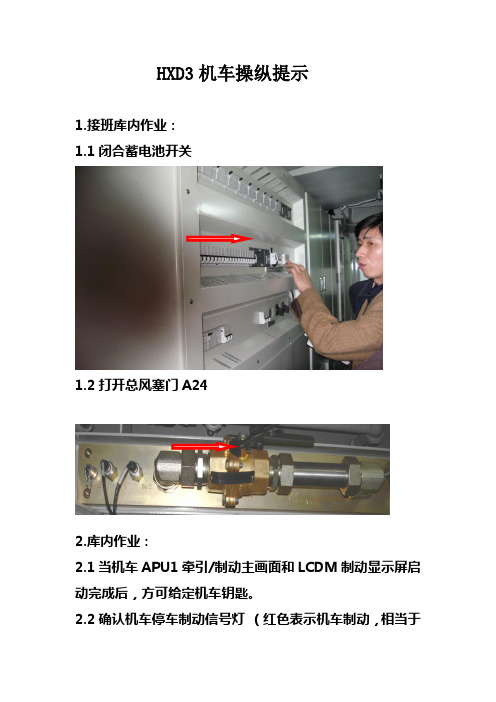

HXD3机车操纵提示1.接班库内作业：1.1闭合蓄电池开关1.2打开总风塞门A242.库内作业：2.1当机车APU1牵引/制动主画面和LCDM制动显示屏启动完成后，方可给定机车钥匙。
2.2确认机车停车制动信号灯（红色表示机车制动，相当于拧紧手制动机）2.3升弓合闸，闭合压缩机开关（当总风缸压力过低于480kpa，按压辅助压缩机按钮，辅助压缩机工作，当气压达到735±20kpa时负责压缩机自动停止工作。
）注意：辅助压缩机电机不宜长时间和频繁起机，打风时间应在10分钟内，若超过10分钟还没有停机，应断开QA45和QA51，检查相应空气管路是否漏泄。
2.4 LCDM制动显示屏的设定本机和单机的互相转换:F3--F5--F1-- 本机(或单机)货转客:F3--F6--F3--F3--F1--F1--客车客转货:F3--F6--F3--F3--F7--F1--F1--货车补风到不补风的转换:F3--F3--F7--F1--F1补机回本机F3--F4--F5--F1--本机由500KPa变600KPa:F3--F3--F3--F1--F1--600KPa(同样做一遍由600KPa变500KPa)注:F5是单机和本机转换的控制键3.制动机试验4.电机切除方法：开放状态CI1 CI2 CI3 CI4 CI5 CI6 甩电机(按CI再按开放由黑变兰再按开放)说明：机车出入库时，由于牵引力较大，需要切除机车1.3.4.6电机，用2和5电机运行（途中遇电机接地时，采用同样的方法切除电机）。
5.机车出库作业：5.1解除机车停车制动：大闸至重联位（必须将插销插入孔锁闭），小闸全制动位。
移到非操纵端时,应将大闸先置于抑制位10秒，解除其控制。
6.运行途中注意事项：6.1机车操纵时，应合理给定牵引力（KN），防止机车空转，当机车发生空转时，司机应适当降低机车牵引力（适当降低手柄级位），机车撒砂采用线式撒砂。
说明：机车显示牵引力，不显示牵引电流。

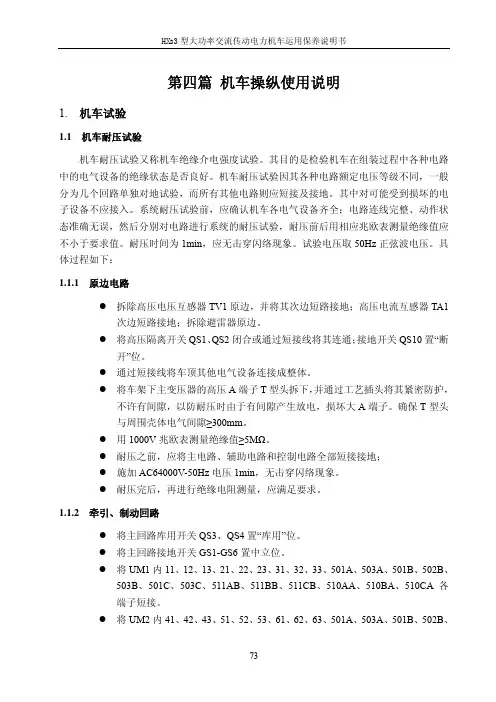

HXD3型电力机车操纵说明一、机车起动前的准备1、将控制电器柜里的控制电路接地自动开关（QA59）、蓄电池输出自动开关（QA61）闭合，检查电器控制柜和操纵台的控制电压表显示应大于98V。
再将其他与机车运行相关的自动开关闭合。
注意：正常情况下，低温预热自动开关（QA56）、交流加热自动开关（QA72）、门控开关（QA102）、撒砂加热控制开关（QA73）不允许闭合，低温加热开关（SA71）置于“0”位。
（需使用窗加热时，应将交流加热自动开关QA72闭合）。
2、检查开放制动屏柜上的A24总风塞门和干燥器柜下方的辅助风缸塞门U77。
3、将司机钥匙插入操纵台电源扳键开关SA49（或SA50），旋转至启动位置，设定机车的操控端操纵台。
此时，操纵台故障显示屏上“微机正常”、“主断分”、“零位”、“欠压”、“辅变流器”、“水泵”、“停车制动”等显示灯亮。
TCMS经过初始化，进入牵引/制动画面，显示“原边电压”、“原边电流”、“控制电压”、“机车各轴牵引力”、“主断分/合”等机车状态信息，故障信息画面无故障信息显示。
触摸TCMS显示屏按钮，可切换为其他状态画面。
例如，主变流器/牵引电动机画面、开关状态画面、通风机状态画面、辅助电源画面、故障记录画面等等，能够调查机车的各个电力设备的详细相关信息。
4、制动显示屏正常启动自检后，对制动屏进行设定确认。
按“F3”键，查看制动屏当前设置应为：“600kpa、操纵端、投入、货车、不补风”。
设定确认正确后，大闸置运转位、小闸置制动位。
二、升弓、合主断以及各辅助电动机的启动1、升弓前，首先需确定总风缸压力在480kpa以上。
若不满足，到空气管路柜前查看辅助风缸压力表。
若显示的风缸压力值低于480kpa,则按下控制电器柜里的辅助压缩机启动按钮，辅助空气压缩机启动，待辅助风缸的气压上升到735kpa时，辅助空气压缩机自动停止。
为防止损坏辅助压缩机，辅助压缩机打风时间不得过长，若超过10分钟需要人为断开辅助设备自动开关（QA51）和机车控制自动开关（QA45），来切断辅助压缩机回路，间隔30分钟再投入使用。

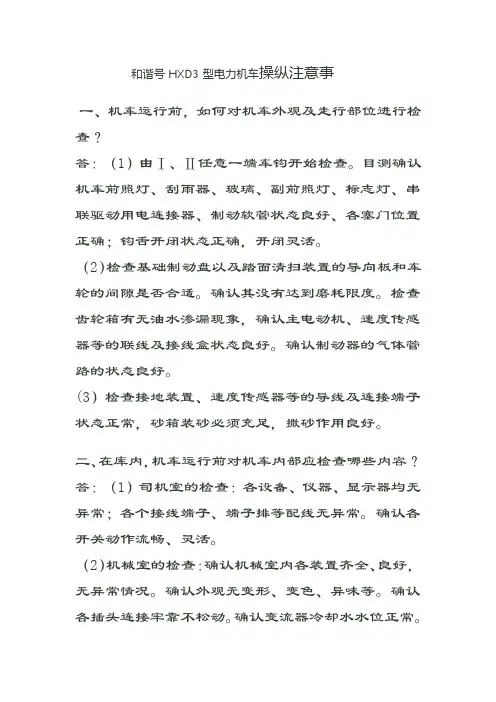

和谐号HXD3型电力机车操纵注意事一、机车运行前，如何对机车外观及走行部位进行检查？答：（1）由Ⅰ、Ⅱ任意一端车钩开始检查。
目测确认机车前照灯、刮雨器、玻璃、副前照灯、标志灯、串联驱动用电连接器、制动软管状态良好、各塞门位置正确；钩舌开闭状态正确，开闭灵活。
（2）检查基础制动盘以及踏面清扫装置的导向板和车轮的间隙是否合适。
确认其没有达到磨耗限度。
检查齿轮箱有无油水渗漏现象，确认主电动机、速度传感器等的联线及接线盒状态良好。
确认制动器的气体管路的状态良好。
(3）检查接地装置、速度传感器等的导线及连接端子状态正常，砂箱装砂必须充足，撒砂作用良好。
二、在库内，机车运行前对机车内部应检查哪些内容？答：（1）司机室的检查：各设备、仪器、显示器均无异常；各个接线端子、端子排等配线无异常。
确认各开关动作流畅、灵活。
（2）机械室的检查：确认机械室内各装置齐全、良好，无异常情况。
确认外观无变形、变色、异味等。
确认各插头连接牢靠不松动。
确认变流器冷却水水位正常。
（3）目视确认空气压缩机油位应在油位线上，油量要充足。
确认制动器单元的阀门处于正常位置。
三、机车车顶应做如何检查？答：确认受电弓的滑动板无变形和异常磨损、且没有达到磨损限度，确认受电弓的动作良好。
确认各设备、导体安装牢固正常，没有松动，绝缘瓷管类无明显的损伤。
四、机车启动前应做好哪些准备？答：（1）将控制电器柜里的控制电路接地空气断路器(QA59)、蓄电池输出空气断路器(QA61)闭合。
此时，电器控制柜和驾驶台的控制电压表显示应大于98V。
再将其它与机车运行相关的空气断路器闭合。
（2）将司机钥匙插入操纵台电源扳键开关[SA49(或SA50)]，旋转至起动位置，设定机车的操控端。
此时，驾驶台故障显示屏上“微机正常”、“主断路器断开”、“零位”、“欠压”、“主变流器”、“辅变流器”、“水泵”、“油泵”、“牵引风机”、“冷却风机”等显示灯亮。
TCMS经过初始化，进入牵引/制动画面，显示“原边电压”、“原边电流”、“控制电压”、“机车各轴牵引力”、“主断分/合”等机车状态信息，故障显示区显示主变压器、主辅变流器、各辅助电机的故障信息。
HXD3型电力机车车钩结构及操作注意事项机车选用内燃、电力机车车钩（下作用式），它由钩舌、钩体、钩舌销、钩锁、钩舌推铁和下锁销等组成。
车钩连挂中心距牵引梁前端面608mm。
钩身装入牵引梁车钩箱内以保持钩体位置正确车钩尾部设有扁销孔，以便通过扁销与钩尾框连接。
机车落车后，车钩水平中心线距轨面高度为（880±10）mm。
如出现钩下垂或钩尾框上浮等现象，可在冲击座下方均衡梁上的磨耗板上加调整垫板（最大厚度不超过10mm）或在钩尾框托板上加调整垫板（最大厚度不超过10mm）来进行调整。
根据TB456-91 车钩、钩尾框技术条件规定，车钩的"三态"作用应在车钩钩身轴线呈水平的状态下，通过提钩杆，严格检查车钩的"三态"作用是否良好：1）开锁状态：轻轻提起提钩杆，使锁铁脚支在锁铁座上，放下提钩杆，锁铁仍未落下，钩舌也未移动。
此时，将钩舌向外推，能立即伸开，即为开锁状态良好；2）全开状态：将提杆用力提起，钩舌完全伸开，即为全开状态良好；3）锁闭状态：在全开状态时，将钩舌缓缓地向钩头里推动，锁铁以自身重量完全落下，使钩舌不能伸出，即为锁闭状态良好。
13 号车钩主要部件的最小破坏载荷如下：钩舌—2700 kN 以上。
钩体—3400 kN 以上；钩尾框—3400 kN 以上HXD1型电力机车是由两节完全相同的4轴电力机车通过内重联环节连接组成的8轴重载货运电力机车，每节车设有一个司机室，为一完整系统。
机车采用交直交电传动主电路形式，可靠性高，易于维护；车体采用中央梁承载方式，便于模块化生产；转向架采用低位牵引杆，基础制动采用轮盘制动，有效提高了机车的可靠性；采用CCBII空气制动系统，电制动采用再生制动，节能环保；机车具有外重联控制功能，装有LOCOTROL远程重联控制系统，司机可以在一个司机室对两台重联机车进行控制。
这款机车是由中外公司共同研发的产品之一，在被命名为“和谐”型以前，被称为DJ4，当中DJ4共有两个款式，第一款是由株洲电力机车及德国西门子研发，编号由0001起；另一款则由大同电力机车及法国阿尔斯通研发，编号由6001起。

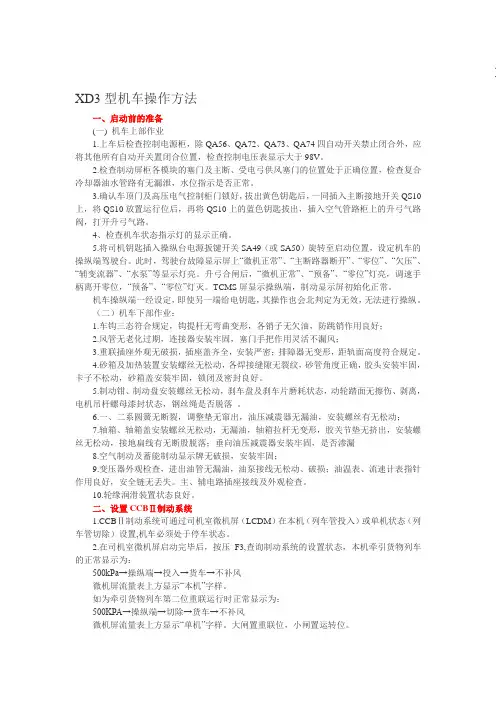

H XD3型机车操作方法一、启动前的准备(一) 机车上部作业1.上车后检查控制电源柜，除QA56、QA72、QA73、QA74四自动开关禁止闭合外，应将其他所有自动开关置闭合位置，检查控制电压表显示大于98V。
2.检查制动屏柜各模块的塞门及主断、受电弓供风塞门的位置处于正确位置，检查复合冷却器油水管路有无漏泄，水位指示是否正常。
3.确认车顶门及高压电气控制柜门锁好，拔出黄色钥匙后，一同插入主断接地开关QS10上，将QS10放置运行位后，再将QS10上的蓝色钥匙拔出，插入空气管路柜上的升弓气路阀，打开升弓气路。
4、检查机车状态指示灯的显示正确。
5.将司机钥匙插入操纵台电源扳键开关SA49（或SA50）旋转至启动位置，设定机车的操纵端驾驶台。
此时，驾驶台故障显示屏上“微机正常”、“主断路器断开”、“零位”、“欠压”、“辅变流器”、“水泵”等显示灯亮。
升弓合闸后，“微机正常”、“预备”、“零位”灯亮，调速手柄离开零位，“预备”、“零位”灯灭。
TCMS屏显示操纵端，制动显示屏初始化正常。
机车操纵端一经设定，即使另一端给电钥匙，其操作也会北判定为无效，无法进行操纵。
（二）机车下部作业：1.车钩三态符合规定，钩提杆无弯曲变形，各销子无欠油，防跳销作用良好；2.风管无老化过期，连接器安装牢固，塞门手把作用灵活不漏风；3.重联插座外观无破损，插座盖齐全，安装严密；排障器无变形，距轨面高度符合规定。
4.砂箱及加热装置安装螺丝无松动，各焊接缝隙无裂纹，砂管角度正确，胶头安装牢固，卡子不松动，砂箱盖安装牢固，锁闭及密封良好。
5.制动钳、制动盘安装螺丝无松动，刹车盘及刹车片磨耗状态，动轮踏面无擦伤、剥离，电机吊杆螺母漆封状态，钢丝绳是否脱落。
6.一、二系圆簧无断裂，调整垫无窜出，油压减震器无漏油，安装螺丝有无松动；7.轴箱、轴箱盖安装螺丝无松动，无漏油，轴箱拉杆无变形，胶关节垫无挤出，安装螺丝无松动，接地扁线有无断股脱落；垂向油压减震器安装牢固，是否渗漏8.空气制动及蓄能制动显示牌无破损，安装牢固；9.变压器外观检查，进出油管无漏油，油泵接线无松动、破损；油温表、流速计表指针作用良好，安全链无丢失。
HXD3机车平稳操纵方法一、列车在站起车时的平稳操纵方法（一）始发站及中途站试风后的起车方法：因列车在始发站及中途站试风后，由于站场线路纵断面的不同，车辆车钩将出现拉伸或压缩的情况，因此在试风完毕列车保压待发前，应先将机车小闸缓解（需侧压小闸手把进行缓解），使机车与机后第一位车辆车钩处于拉伸状态，而后再将小闸置于全制位。
待发车后，司机先提手柄至“1位”，待牵引力上升并稳定后，司机缓慢下拉小闸（注意在小闸200-100千帕时稍作停留），直至机车小闸缓解完毕，待机车与机后第一位车钩拉直后，再缓解大闸，而后运行3-5米后，待全列车钩处于拉伸状态时，再根据限速情况提手柄加速。
（二）中间站停车后再开车时的起车方法：中间站停车后也可采取上述第一项起车方法起动列车，但由于上述第一项操纵方法较为复杂，易造成列车起车晚点，因此建议采取以下方法起车。
中间站停车后，司机在检查走行部完毕列车发车前，将小闸置于全制位，待列车发车后，司机先提手柄至“1位”，待牵引力上升并稳定后，缓解大闸，待列车管充风至550千帕以上时，司机缓慢下拉小闸（注意在小闸200-100千帕时稍作停留），则列车可实现平稳起动。
二、列车加速时的平稳操纵方法：由于HXD机车牵引力较大，列车在起动时极易出现牵引力波动的情况，从而使列车起动时出现前后耸动的情况，造成列车不平稳。
因此在列车起动后的低速加速阶段，司机手柄给定级位应掌握在大于实际速度1位左右，如：列车速度为8km/h时，手柄级位维持在1.8-2.0之间，同时在列车速度不断升高的同时，逐步提高手柄级位，此时为防止机车牵引力波动造成列车前后耸动的情况，司机应持续撒砂。
三、列车贯通实验时的平稳操纵方法：由于进行列车贯通实验时，乘务员多采取带流制动的方法，但和谐机车牵引力较大，列车在进行贯通实验实施列车制动后，列车降速较为缓慢，而乘务员采取回手柄降低牵引力的情况，此时由于回手柄时机或方法掌握不好，极易出现列车冲动，因此应在进行贯通实验时应注意以下几方面：（一）因贯通试验时司机需操纵的环节较多，建议由二位司机（学习司机）进行车机联控。
HXD3C电力机车操作及途中故障应急处理HXD3C 机车操纵要点一、升弓前准备1.确认总风缸压力在600kPa 以上，机车闸缸压力在300kPa 止轮器放置牢固，确认机车前或后受电弓不得停于“分段绝缘器”下方。
2.当总风缸压力低于550kPa 时，可手按制动柜上辅助压缩机按钮将控制风缸压力泵至600kPa 以上在升弓。
3.当总风缸压力低于450kPa 时，可将机车电钥匙打开，将受电弓开关板至前或后弓位辅助压缩机开始泵风，当控制风缸压力达到750kPa 时，辅助压缩机停止工作，再断开受电弓开关，进行升弓。
二、HXD3C 机车升弓前绝缘检测方法：HXD3C 机车是采用电子式单相交流电能表来检测感应网压（1）电子式单相交流电能表位于HXD3C 型机车控制电器柜中，该表分为DDJB 型（见图二）和JTDB-C 型（见图一）两种型号，两种型号操作及界面基本相似。
（2）按▲或▼按键将显示界面切换到“电压”显示界面，可看到此时的感应电压值，感应电压不得低于150V 。
图一 图二（3）先确认网压表为0,车顶无异状，TCMS 屏上无受电弓故障显示后再将受电弓开关板至前或后弓位，确认受电弓升起正常后，确认网压在19～29KV 范围内，再合主断，确认TCMS 屏上控制电压表显示110V 左右，再合空压机开关泵风。
1.按压此健2.确认此电压值1.按压此健2.确认此电压值三、操作微机显示屏触摸开关，使显示屏打开如下画面进行相关检查1.将换向手柄置前位，APU1开始工作，牵引通风机、复合冷却装置通风机应开始软起动。
2.牵引/制动主画面：检查机车有无故障信息记录，机车当前状态显示是否正确。
3.变流器画面：检查变流器的频率、充电接触器PSU1、PSU2的工作是否正常。
4.开放状态画面：检查1-6位牵引电机,APU1、APU2，无人警惕，轮缘润滑，是否正常工作和有无故障切除。
5.开关状态画面：检查相关开关、接触器、断路器是否工作正常。
和谐号HXD3型电力机车操纵注意事一、机车运行前，如何对机车外观及走行部位进行检查？答：（1）由Ⅰ、Ⅱ任意一端车钩开始检查。
目测确认机车前照灯、刮雨器、玻璃、副前照灯、标志灯、串联驱动用电连接器、制动软管状态良好、各塞门位置正确；钩舌开闭状态正确，开闭灵活。
（2）检查基础制动盘以及踏面清扫装置的导向板和车轮的间隙是否合适。
确认其没有达到磨耗限度。
检查齿轮箱有无油水渗漏现象，确认主电动机、速度传感器等的联线及接线盒状态良好。
确认制动器的气体管路的状态良好。
(3）检查接地装置、速度传感器等的导线及连接端子状态正常，砂箱装砂必须充足，撒砂作用良好。
二、在库内，机车运行前对机车内部应检查哪些内容？答：（1）司机室的检查：各设备、仪器、显示器均无异常；各个接线端子、端子排等配线无异常。
确认各开关动作流畅、灵活。
（2）机械室的检查：确认机械室内各装置齐全、良好，无异常情况。
确认外观无变形、变色、异味等。
确认各插头连接牢靠不松动。
确认变流器冷却水水位正常。
（3）目视确认空气压缩机油位应在油位线上，油量要充足。
确认制动器单元的阀门处于正常位置。
三、机车车顶应做如何检查？答：确认受电弓的滑动板无变形和异常磨损、且没有达到磨损限度，确认受电弓的动作良好。
确认各设备、导体安装牢固正常，没有松动，绝缘瓷管类无明显的损伤。
四、机车启动前应做好哪些准备？答：（1）将控制电器柜里的控制电路接地空气断路器(QA59)、蓄电池输出空气断路器(QA61)闭合。
此时，电器控制柜和驾驶台的控制电压表显示应大于98V。
再将其它与机车运行相关的空气断路器闭合。
（2）将司机钥匙插入操纵台电源扳键开关[SA49(或SA50)]，旋转至起动位置，设定机车的操控端。
此时，驾驶台故障显示屏上“微机正常”、“主断路器断开”、“零位”、“欠压”、“主变流器”、“辅变流器”、“水泵”、“油泵”、“牵引风机”、“冷却风机”等显示灯亮。
TCMS经过初始化，进入牵引/制动画面，显示“原边电压”、“原边电流”、“控制电压”、“机车各轴牵引力”、“主断分/合”等机车状态信息，故障显示区显示主变压器、主辅变流器、各辅助电机的故障信息。
机车的操纵端一经设定，即使另一端的电钥匙状态为“ON”，其操作也会被判定为无效，无法进行操纵。
同时，一台机车只配备一把钥匙，以防止I 端和 II 端的钥匙开关同时处在“ON”状态。
五、机车升弓前，应做到哪些？答：升弓前，首先需确定总风缸压力在600kPa以上。
若达不到该压力，查看辅助风缸压力表,若显示的风缸压力值低于600kPa，则按下空气管路柜里的辅助压缩机起动按钮，使辅助空气压缩机起动，待辅助风缸的气压上升到735kPa时，辅助空气压缩机自动停止。
为防止损坏辅助压缩机，辅助压缩机打风时间不得超过10分钟.若超过需要人为断开自动开关QA51和QA45，来切断辅助压缩机回路.需间隔30分钟再投入使用。
六、当机车需要升后弓时，需要注意哪些？答：当机车需要升后弓时，将受电弓开关[SB41(或SB42)]置于“后位”后，位于前进方向后面的受电弓升起。
弓网接触后，两端操纵台上的网压表显示网压（1次）的同时，在电脑显示屏上也显示了网压（1次）和受电弓升起。
七、闭合主断路器时如何操作？答：将驾驶台上的主断路器开关[SB43(或SB44)]置于「ON」位置，主断路器接通，此时驾驶台上故障显示灯中的“主断开”显示灯灭。
微机监控器的“主断合”灯亮。
八、简述各辅助电动机的起动时机及操作方式。
答：（1）主断路器闭合后，辅助电源装置(APU2)开始工作，油泵、水泵、辅助电源装置用通风机等分别开始工作。
（2）将主空气压缩机扳键开关[SB45(或SB46)]置于“压缩机”位。
当总风缸压力低于750 kPa时，两个空气压缩机依次起动，当总风缸压力升至900±20kPa 时，空气压缩机自动停止工作。
当风压降至825kPa 时，只有靠近操纵端的空气压缩机工作。
将主空气压缩机扳键开关[SB45(或SB46)]置于“强泵”位，空气压缩机“1、2”起动。
此时，不受总风缸压力继电器控制，待总风缸压力上升至950±20kPa时，高压安全阀动作，不断排风。
（3）将主控制器换向手柄离开“0”位，此时辅助电源装置(APU1)开始工作，牵引电动机用通风机、复合冷却器用通风机均采用软起动方式投入工作。
九、动车前需确认哪几项？答：（1）停车制动器应为缓解状态。
停车制动作用时，驾驶台的故障显示屏显示“停车制动”。
停车制动作用时，解除驾驶台的中央操作面板上的停车制动操作开关。
（此开关可自动复位）（2）总风缸压力应在最低在470kPa以上。
（3）空气制动在缓解状态。
（4）电网压表显示数值为25KV左右，控制电压为110V。
（5）确认辅助电源装置工作正常，无故障。
十、主控制器换向手柄如何操作？答：主控制器的换向手柄离开“0”位，辅助电源装置APU1工作，牵引电动机用通风机及复合冷却器用通风机均采用软起动方式开始工作。
同时，主变流器的充电接触器、工作接触器相继转为“起动”状态，当主变流器中间回路电压高于36V时，主电流器“预备”指示灯亮。
当调速手柄离开零位，主变流器“预备”指示灯灭。
十一、主控制器调速手柄如何操作？答：将调速手柄由“0”位进到牵引位，主驾驶台故障显示屏上“零位”显示灯灭、机车进入牵引状态。
调速手柄可在1～13级的级位范围内任意选择。
级位已设定成可连续控制。
司机将调速手柄逐渐移至所需级位，机车遵循该级位的特性曲线，实现在准恒速范围内的运行。
十二、试述HXD3型电力机车的准恒速运行.答：（1）机车根据调速手柄的位置设定目标速度，按照准恒速特性来控制。
（2）机车的速度从速度范围的最低值缓慢行驶，为了达到设定的速度，发挥牵引力。
（3）当机车速度接近设定的目标速度范围时，牵引电动机的牵引力自动减小。
（4）当机车速度达到目标速度时，牵引电动机的牵引力为0。
（5）当机车的速度降低后，为维持目标速度，开始再次牵引。
（6）如果机车进入下坡线路时，机车的速度就会上升，需将调速手柄回至“0”位，可通过电气制动器或者空气制动器，调整列车速度。
十三、如何使用电气制动？答：（1）机车可以方便地使用电气制动器。
（2）司控器手柄由“0”位拉至制动位，电气制动开始作用。
（3）当机车速度处于定速控制，机车速度比目标速度低时，电气制动不起作用。
（4）当机车速度处于定速控制，机车速度比目标速度高时，电气制动起作用，以维持目标速度。
十四、试述定速控制的操作方法。
答：当机车速度大于或等于15km/h，且机车未实施空气制动时，按下“定速”按钮[SB69(或SB70)]后，当时的机车运行速度被认定为“目标速度”，机车进入“定速控制”状态。
（1）当机车的实际速度高于“目标速度＋2km/h”时，微机控制系统(TCMS)发出指令，机车进入电制动状态，电制动力遵循机车速度—制动力特性(即机车电制动特性曲线)变化增大。
当机车的实际速度降至“目标速度＋1km/h”时，电制动力为0。
（2）当机车的实际速度低于“目标速度－2km/h”时，TCMS自动控制机车进入牵引状态，牵引力遵循速度—牵引力特性关系增大。
当机车的实际速度加大到“目标速度－1km/h”时，牵引力为0。
（3）机车进入“定速控制”状态，若司控制器调速手柄级位变化超过一个级位以上或使用空气制动，则机车的“定速控制”状态自动解除。
十五、机车过分相有哪几种方式？答：机车有半自动过分相和自动过分相两种方式。
十六、试述机车半自动过分相时的控制操作。
答：半自动情况下，当运行机车接近分相区时，司控器手柄回零并人为按下“过分相”按钮，机车的主断路器断开，受电弓仍然升起。
通过分相区后，机车的微机控制系统(TCMS)检测到网压后，经过一定时间后自动合主断，重新起动辅助电源装置、主变流器，控制主变流器的输出电压、输出电流，从而控制牵引电动机的牵引力，使机车恢复至过分相前的状态。
十七、试述机车全自动过分相时的控制操作。
答：机车自动过分相信号的感应、处理，由地面磁感应器、车载感应器和车感信号处理装置共同完成。
机车通过分相区时，如果运行的线路区段在分相区前后装有地面感应器，机车全自动过分相检测装置将起作用。
该装置通过向微机控制系统提供过分相区的信息：预告信号、恢复信号499、强迫信号498、保证机车每次通过分相区时，司机不需要做任何操纵，机车微机控制系统即可自动跳主断，待通过分相区后，又能自动合主断，并保证机车恢复至通过分相区前的运行状态。
从而实现电力机车通过分相区时操作的自动化，大大的减轻了乘务员的工作强度。
十八、发生故障时如何判断处理？答：当机车的主要设备发生故障时，微机监控器的故障信息显示区显示相应故障。
司机可根据故障信息的显示及处置方式，进行相应的故障隔离或排除操作。
十九、控制单元设备发生故障时，如何处理？答：微机控制柜中有2组完全相同的控制单元设备。
一组称为主控设备(MASTER)，另一组称为辅助控制设备(SLAVE)。
在微机控制系统TCMS正常运行的条件下，主控单元工作，辅助控制设备为通电热备状态。
主控单元发生故障时，辅助控制设备即刻自动投入使用。
二十、试述牵引电动机、主变流器故障隔离运行办法。
答：机车主电路采用6组主变流器，分别向6台牵引电动机独立供电。
每三组主变流器和一组辅助电源装置收纳在一个变流器柜里，各个装置相互独立。
因此，当发现某一牵引电动机或其对应主变流器单元发生故障时，可以通过微机显示屏隔离相应的故障部位。
在这种情况下，在微机显示屏上按压[开放状态]按钮，选择画面上相关部位后，按压[开放]按钮，这时所选部位的显示变为“开放”。
机车隔离故障部位后可继续运行。
二十一、试述DC110V电源装置工作原理。
答：DC110V充电电源模块PSU含两组电源，通常只有一组电源工作，故障发生时另外一组电源自动启动，供给负载电源。
机车控制电源的核心是DC110V充电电源屏PSU。
机车110V控制电源采用的是高频电源模块与蓄电池并联，共同输出的工作方式，再通过自动开关分别送到各条支路，如微机控制、机车控制、主变流器、辅助变流器、车内照明、车外照明等。
PSU的输入电源来自UA11或UA12的中间回路电源，当UA11和UA12均正常时，由UA12向PSU输入DC750V 电源，当UA12故障时，转由UA11向PSU输入DC750V 电源。
电源屏上设有两个转换开关SW1和SW2，其中SW1有两档，“TCMS”和“手动控制”，SW2也有两档，“电源1”和“电源2”，其中“TCMS”档表示由微机自动控制，奇数日，电源1工作，偶数日，电源2工作，如果其中一组电源出现故障，可自动切换；“手动控制”表示人为设定，如果SW2置“电源1”，表示电源1工作，如果SW2置“电源2”，表示电源2工作，如果在手动状态下，电源出现故障，不能自动切换。
