川崎液压系统

川崎锚缆机是一种常用于船舶和离岸平台的起重设备，它使用液压系统来实现其工作原理。

以下是川崎锚缆机液压原理的基本概述：
1. 液压泵：川崎锚缆机使用液压泵来提供所需的液压能量。

液压泵通过转动机械装置，如电机或发动机，将机械能转化为液压能量，并将液体压力增加到所需水平。

2. 液压油箱：液压油箱是存储液压油的容器。

液压油在系统中循环使用，以传递能量并润滑各个液压元件。

液压油箱通常还包括过滤器和冷却器，以确保液压油的质量和温度控制。

3. 控制阀组：川崎锚缆机的液压系统中包含多个控制阀组。

这些阀门用于控制液压油的流动方向、流量和压力，以实现锚缆机的运动。

常见的控制阀包括液压缸阀门、单向阀、流量控制阀等。

4. 液压缸：液压缸是川崎锚缆机中的关键执行元件。

它们由一个活塞和一个气缸组成，通过液压油的作用力来产生直线运动。

液压缸通过连接杆和其他机械部件，将液压能转化为机械能，实现锚缆机的起重和牵引操作。

5. 控制系统：川崎锚缆机的液压系统还包括一个控制系统，用于监测和控制液压系统的运行。

控制系统通常由传感器、控制器和执行器组成，可以实时监测锚缆机的状态并进行相应的调节和控制。

总体而言，川崎锚缆机的液压原理是利用液压泵提供液压能量，通过控制阀组将液压能转化为机械能，并通过液压缸实现起重和牵引操作。

控制系统用于监测和控制整个液压系统的运行，以确保安全和有效的操作。

1。

川崎液压泵工作原理
川崎液压泵工作原理:
1. 输入能量转化: 川崎液压泵是一种体积变化泵，其工作原理基于物理性质，如泵腔容积的变化等。

当液压泵的驱动装置(通常是电动机)转动时，其输入的机械能被传递到液压泵中。

2. 泵腔容积变化: 液压泵内部有一个或多个泵腔，泵腔内有一对相互咬合的齿轮或齿条。

当泵轴转动时，齿轮或齿条的位置随之改变，从而导致泵腔的容积变化。

3. 吸力过程: 泵腔容积变大时，泵内的液体压力下降，从而形成一个低压区域。

这个低压区域使得外部液体能够进入泵腔，完成液体的吸入过程。

4. 排出过程: 泵腔容积变小时，泵内的液体压力增加，从而排出泵腔内部的液体。

当液体被排出后，泵腔容积再次增大，以便进行下一个吸入过程。

5. 液体输送: 泵腔的连续吸入和排出过程使得液体能够持续从入口吸入，并通过出口被排出。

液压泵通过这种方式实现了液体的输送功能。

6. 控制阀控制输出压力: 川崎液压泵通常配备了一个控制阀，用于控制液体的输出压力。

通过调整控制阀的开启度，可以调节输出压力的大小。

KLD80装载机液压系统的工作原理日本川崎KLD80轮式装载机系斗容量为2.4〜2.8m3，额定负载为 4 800kg的中型轮式装载机。

该机发动机型号为五十铃E120PK型四冲程水冷直喷式柴油机，在额定转速为2200r/min 时功率为150.7kW。

结构上采用三元件单级液力变矩器、动力换挡定轴式变速箱、四轮驱动、液压操纵、铰接转向等。

该液压系统(图17-7〉为开式多泵定量系统。

系统主要由工作装置(又分为动臂和铲斗两个回路)和转向装置两大回路组成。

3个齿轮泵(工作泵1、转向泵2和辅助泵3〉提供系统液压能源。

系统采用压力油箱，充气压力保持在0.05〜0.15MPa，从而提高了液压自吸能力。

同时结构紧凑，降低了噪声和振动。

工作装置的两个回路由阀12操纵。

两联手动换向阀15、16分别操纵动臂液压缸和铲斗液压缸。

由于两联换向阀为串并联油路，故动臂和铲斗只能单独动作，不能联动。

转向回路中因设有双泵单路稳流阀5，故在发动机低速时，也能使转向有足够稳定的压力油供应。

下面简要介绍各液压回路工作原理。

动臂回路由工作泵1供油，换向阀15操纵动臂液压缸。

该四位六通换向阀15的右位系动臂浮动位置，右二位系下降位置，回油时阀内设有单向阀起背压作用，减小铲年因常载或自重作用下落时的冲击。

左位系举臂位置，进油路上换向阀内设有单向阀防止启动瞬时大腔内压力油的倒流。

铲斗回路由工作泵1供油，由换向阀16操纵铲斗液压缸8的动作。

此三位六通换向阀的特点是，在其右位阀内设有真空补油阀。

当铲斗卸料时，由于料重、自重，铲斗会加速翻转，出现进油腔(铲斗液压缸有杆腔〉压力油来不及供给而造成进油路的真空现象，这时从回油腔(铲斗液压缸无杆腔)返回的部分液压油通过单向阀向进油腔补油。

铲斗回路在液压缸和换向阀之间设有两个过载阀18，起安全保护作用，其调定压力为21MPa。

进油时，溢流阀17调定压力为17.5Mpa，上述动臂、铲斗工作装置回路，主要由工作泵1供油，但在中速、高速工作时，辅助泵3将部分地或全部地补充供油，以满足工作装置机构速度的流量需要。

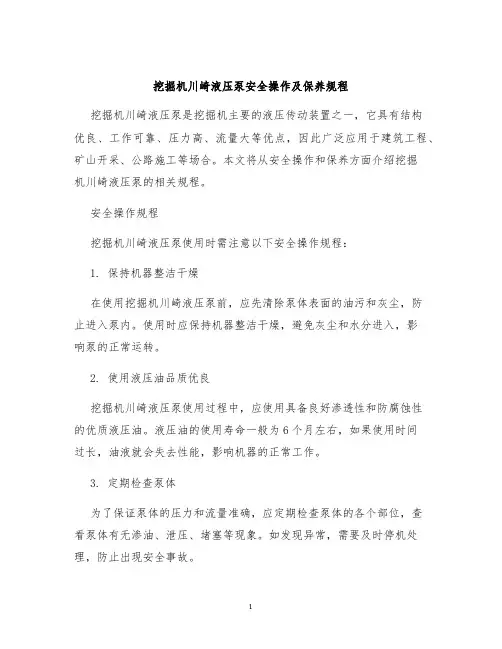

挖掘机川崎液压泵安全操作及保养规程挖掘机川崎液压泵是挖掘机主要的液压传动装置之一，它具有结构优良、工作可靠、压力高、流量大等优点，因此广泛应用于建筑工程、矿山开采、公路施工等场合。

本文将从安全操作和保养方面介绍挖掘机川崎液压泵的相关规程。

安全操作规程挖掘机川崎液压泵使用时需注意以下安全操作规程：1. 保持机器整洁干燥在使用挖掘机川崎液压泵前，应先清除泵体表面的油污和灰尘，防止进入泵内。

使用时应保持机器整洁干燥，避免灰尘和水分进入，影响泵的正常运转。

2. 使用液压油品质优良挖掘机川崎液压泵使用过程中，应使用具备良好渗透性和防腐蚀性的优质液压油。

液压油的使用寿命一般为6个月左右，如果使用时间过长，油液就会失去性能，影响机器的正常工作。

3. 定期检查泵体为了保证泵体的压力和流量准确，应定期检查泵体的各个部位，查看泵体有无渗油、泄压、堵塞等现象。

如发现异常，需要及时停机处理，防止出现安全事故。

4. 合理操纵手柄操纵手柄是控制泵体压力和流量的关键部件，操作者必须经过专业培训，并严格按照操作规程操作，避免出现操作失误问题。

5. 安全维修挖掘机川崎液压泵需要定期进行维护，并在维修前切断相关电源，避免维修过程中出现电击事故。

维修时应戴手套、护目镜等防护用品，避免受到泵体压力高的伤害。

保养规程挖掘机川崎液压泵的保养规程主要包括以下几个方面：1. 清洁泵体挖掘机川崎液压泵使用后，应清洁泵体表面的油污和灰尘，防止进入泵内和加速泵体的磨损。

2. 检查液位挖掘机川崎液压泵使用前，应检查液位是否正常。

如果液位过低，应及时添加液压油。

3. 更换液压油挖掘机川崎液压泵在使用一定时间后，需要更换液压油。

更换时应按照机器使用手册的要求，选择适合的液压油品牌和型号。

4. 更换滤芯挖掘机川崎液压泵的滤芯应定期更换，以保证液压泵的正常运转。

更换滤芯时应注意清洗滤芯和更换时间。

5. 润滑保养挖掘机川崎液压泵的润滑部件应定期进行润滑保养，尤其是泵体内的润滑油。

液压泵一、概述：液压泵将原动机的机械能转换成工作液体的压力能。

按其职能系统，属于液压能源元件，又称为动力元件。

液压传动中使用的液压泵都是靠密闭的工作空间的容积变化进行工作的，所以又称为容积式液压泵。

液压泵可分为齿轮泵，叶片泵，柱塞泵（按结构来分）本节主要介绍挖掘机上常用的齿轮泵、柱塞泵的基本概念、工作原理、结构特点、运用原理和维修知识。

1、液压泵的基本性能参数液压泵的主要性能参数是压力P 和流量Q（1）压力泵的输出压力由负载决定。

当负载增加时，泵的压力升高，当负载减小，泵的压力降低，没有负载就没有压力。

所以，在液压系统工作的过程中，泵的压力是随着负载的变化而变化的。

如果负载无限制的增长。

泵的压力也无限制的增高。

直至密封或零件强度或管路被破坏。

这是容积式液压泵的一个重要特点。

因此在液压系统中必须设置安全阀。

限制泵的最大压力，起过载保护作用。

在位置的布置上，安全阀越靠近泵越好。

液压泵说明书对压力有两种规定：额定压力和最大压力。

额定压力——是指泵在连续运转情况下所允许使用的工作压力，并能保证泵的容积效率和使用寿命。

最大压力——泵在短时间内起载所允许的极限压力，为液压系统的安全阀的调定值不能超过泵的最大压力值，最好的是等于或小于额定压力值。

（2）流量Q流量是指泵在单位时间输出液体的体积。

流量有理论流量和实际流量之分理论流量Q0，等于排量q 与泵转数的乘积：Q0=q*n*10-3（L/min）泵的排量是指泵每转一周所排出液体的体积。

泵的排量取决于泵的结构参数。

不同类型泵的排量记算方法也不同。

排量不可变的称为定量泵，排量可变的称为变量泵。

泵的实际流量Q小于理论流量Q0(因为泵的各密封间隙有泄漏)Q= Q0ηV = q.n.ηV /1000(L/min)式中ηV----泵的容积效率ηV =（Q（实际流量）/ Q0（理论流量））*100%齿轮泵的容积效率，ηV≥92%,柱塞泵ηV≥95%泵的泄漏量（漏损）与泵的输出压力有关，压力升高泄漏量（Q0-Q）即ΔQ增加，所以泵的实际流量是随泵的输出压力变化而变化的，而液压泵的理论流量与泵的输出压力无关。

现在的挖掘机多为斜盘式变量双液压泵，所谓变量泵就是泵的排量可以改变，它是通过改变斜盘的摆角来改变柱塞的行程从而实现泵排出油液容积的变化。

变量泵的优点是在调节范围之内，可以充分利用发动机的功率，达到高效节能的效果，但其结构和制造工艺复杂，成本高，安装调试比较负责。

按照变量方式可分为手动变量、电子油流变量、负压油流变量、压力补偿变量、恒压变量、液压变量等多种方式。

现在的挖掘机多采用川崎交叉恒功率调节系统，多为反向流控制，功率控制，工作模式控制（电磁比例减压阀控制）这三种控制方式复合控制。

下载(44.84 KB)前天21:51调节器代码对应的调节方式下载(64.54 KB)前天21:51调节器内部结构各种控制都是通过调节伺服活塞来控制斜盘角度，达到调节液压泵流量的效果。

大家知道在压强相等的情况下，受力面积的受到的作用力就大。

下载(25.52 KB)前天21:52调节器就是运用这一原理，通过控制伺服活塞的大小头与液压泵出油口的联通关闭来控制伺服活塞的行程。

在伺服活塞大小头腔都有限位螺丝，所以通过调节限位螺丝可以调节伺服活塞最大或最小行程，达到调节液压泵的最大流量或者最小流量的效果。

下载(55.63 KB)前天21:51向内调整限制伺服活塞最大和最小行程及限制最大流量和最小流量要谈谈反向流控制，就必须要弄明白反向流是如何产生的。

在主控阀中有一条中心油道，当主控阀各阀芯处于中位时（及手柄无操作时）或者阀芯微动时（及手柄微操作时）液压泵的液压油通过中心油道到达主控阀底部溢流阀，经过底部溢流阀的增压产生方向流（注当发动机启动后无动作时液压回路是直通油箱，液压系统无压力）。

下载(57.08 KB)昨天00:30所以方向流控制的功能是减少操作控制阀在中位时，泵的流量，使泵流量随司机操作所属流量变化，改善调速性能，避免了无用能耗。

大家注意方向流控制并非交叉控制，一个泵对应一个主控阀块（一般主控阀都为双阀块）。

如果单边手柄动作速度很慢特别是回转和铲斗奇慢，复合动作正常一般就是反向流油管安装反了。

日本川崎K3VDT液压柱塞泵变量调节器修理川崎K3V系列液压柱塞泵，因为该泵的内胆零件采用了现代先进的表面耐磨损涂层技术，使泵的使用寿命得到了很大提高。

性能先进，工作可靠，维修方便等特点，被广泛的应用在各种工程机械上，现日本“神钢”“住友”“加腾”等品牌挖掘机都使用该系列泵。

泵变量机构在设计的服役期限是一万小时，但因液压油液中的金属颗粒严重超标时，造成泵变量机械内部零件间隙中油液冲刷磨损，使变量活塞和阀杆与孔的配合间隙增大，伺服压力油从阀杆与孔的间隙中泄漏到泵壳中，变量机构内泄漏严重时，没有达到标准的伺服压力油就无法推动变量拨叉杆到达即定位置，使泵的总输出功率下降，而修泵时往往只注重修理泵的内胆件或更换内胆件，不注重检查泵的变量机构的内泄漏，这样修出的泵也往往事半功倍，按装使用后，还是达不到理想的校果。

一，变量调节器的原理1．1功率控制在输入恒定转速恒定扭矩的条件下，双泵上的调节器根据串联的双泵压力载荷的总和，控制泵的斜盘角度以改变泵的流量与压力，通过变量调节阀自动控制每台泵的功率输出变化可以使发动机的总负荷保持恒定，使发动机的效率充分发挥。

1． 2输出功率大小的控制通过改变给定比例减压阀的电流值来改变比例减压阀输出的二次压力控制油Pi（功率转换压力），控制油通过泵内部的孔道对应到每一台泵上的变量调节器的上马力控制机构，可以控制变量调节阀使泵的输出功率得到改变。

变量调节阀使泵的输出功率有一个对应的值，改变比例减压阀的输出压力就可以改变泵的输出功率。

通过这种调整可获得适应外负载的功率。

1． 3流量控制改变控制压力Pi，泵的斜盘角度（泵的排量）得到控制。

变量调节阀可使泵的输出流量得到控制，在这个系统中Pi增加可以使泵的出口流量Q减少，Pi减小可以使泵的出口输出流量Q增加。

泵的输出流量大小是根据需要进行变化并与负载相匹配，这样可以避免不必要的功率浪费。

1． 4最大限定流量控制通过控制压力Pm，使泵的最大排量得到控制，这种控制是两位通过控制压力的ON—OFF（开——断），Pm只能使泵的最大排量可以有两个壮态。
