川崎K3V系列斜盘式轴向柱塞泵使用说明书川崎重工业株式会社液压泵一、概述:液压泵将原动机的机械能转换成工作液体的压力能。
按其职能系统,属于液压能源元件,又称为动力元件。
液压传动中使用的液压泵都是靠密闭的工作空间的容积变化进行工作的,所以又称为容积式液压泵。
液压泵可分为齿轮泵,叶片泵,柱塞泵(按结构来分)本节主要介绍挖掘机上常用的齿轮泵、柱塞泵的基本概念、工作原理、结构特点、运用原理和维修知识。
1、液压泵的基本性能参数液压泵的主要性能参数是压力P 和流量Q(1)压力泵的输出压力由负载决定。
当负载增加时,泵的压力升高,当负载减小,泵的压力降低,没有负载就没有压力。
所以,在液压系统工作的过程中,泵的压力是随着负载的变化而变化的。
如果负载无限制的增长。
泵的压力也无限制的增高。
直至密封或零件强度或管路被破坏。
这是容积式液压泵的一个重要特点。
因此在液压系统中必须设置安全阀。
限制泵的最大压力,起过载保护作用。
在位置的布置上,安全阀越靠近泵越好。
液压泵说明书对压力有两种规定:额定压力和最大压力。
额定压力——是指泵在连续运转情况下所允许使用的工作压力,并能保证泵的容积效率和使用寿命。
最大压力——泵在短时间内起载所允许的极限压力,为液压系统的安全阀的调定值不能超过泵的最大压力值,最好的是等于或小于额定压力值。
(2)流量Q流量是指泵在单位时间输出液体的体积。
流量有理论流量和实际流量之分理论流量Q0,等于排量q 与泵转数的乘积:Q0=q*n*10-3(L/min)泵的排量是指泵每转一周所排出液体的体积。
泵的排量取决于泵的结构参数。
不同类型泵的排量记算方法也不同。
排量不可变的称为定量泵,排量可变的称为变量泵。
泵的实际流量Q小于理论流量Q0(因为泵的各密封间隙有泄漏)Q= Q0ηV = q.n.ηV /1000(L/min)式中ηV----泵的容积效率ηV =(Q(实际流量)/ Q0(理论流量))*100%齿轮泵的容积效率,ηV≥92%,柱塞泵ηV≥95%泵的泄漏量(漏损)与泵的输出压力有关,压力升高泄漏量(Q0-Q)即ΔQ增加,所以泵的实际流量是随泵的输出压力变化而变化的,而液压泵的理论流量与泵的输出压力无关。
03890312川崎斜板形K3V系列轴向活塞泵使用说明书株式会社川崎精機目录1.型号表示22.规格33.构造和动作原理44.使用上的注意事项64-1安装64-2配管上的注意事项74-3关于过滤网94-4动作油和温度范围114-5使用上的注意事项124-6注满油和排气124-7开始运转时的注意事项135故障的原因及处理145-1一般的注意事项145-2泵体异常的检查方法145-3马达的过载155-4泵流量的过低, 排出压力不能升高时16 5-5异常音, 异常振动16附图, 附表附图1.泵的构造图17附图2.泵的展开图18附表1.泵体装紧扭矩一览表1911.型号表示K3V112DT-1CER-9C32 – 1BS: 单泵S尺寸( 推开容积cm/rev)2.规格尺寸63 112 140 180 推开容积cm /rev 63 112 140 180压力kgf/cm MPa 额定320(31.4) 最高350(34.3)旋转数1/min最高*1 3,250 2,700 2,500 2,300自吸最高*22,600 2,200 2,000 1,850重量kg 单泵48 68 86 86 双泵81 125 160 160动作油种类耐磨性动作油温度范围-20~+95︒C粘度范围10~1,000cSt(mm /s)推荐过滤网返回线路公称尺寸10μm吸入线路80~150目滤网*1.闭路规格的最高旋转数使用闭路规格时, 请预先商谈。
*2.吸入压力0kgf/cm时的旋转数。
3。
川崎泵的工作原理川崎泵是世界上知名的流量调节设备之一,应用于许多工业和商业领域。
所谓川崎泵就是指一种能够将液体或气体从一个容器转移到另一个容器的机械设备。
它通过应用物理和机械原理来转移液体或气体。
本文将详细讲述川崎泵的工作原理。
1. 川崎泵的主要组成部分川崎泵的主要组成部分包括泵体、叶轮、密封件、轴承和驱动器。
泵体是整个泵的主体部分,它的内部容积增大,从而使进口压力较低的液体或气体向高压部分流动。
叶轮是泵的核心部件,它会由马达或电动机带动旋转,进而推动纵向流动的流体。
密封件用于密封泵的出口和进口,以防止泄漏。
轴承用于支撑叶轮和驱动器的运动,保证泵的平衡和稳定。
驱动器则是泵的动力来源,提供能量以推动泵体和叶轮。
2. 川崎泵的工作原理在川崎泵的工作过程中,通常将液体或气体借助泵的叶轮进行转移。
泵体和叶轮间存在很小的隙缝,这个隙缝大小对川崎泵的性能影响很大。
通常情况下,隙缝越小,泵从一个区域向另一个区域的压力差就越小。
这将导致泵的工作效率降低,而且不适用于高粘度流体的处理。
因此,合理的隙缝可以使泵的性能达到最佳状态。
当启动川崎泵时,液体或气体从泵体口进入泵。
泵的内部密闭空间随后会产生负压,强制将液体或气体从进口吸入密闭空间。
这可以通过叶轮与驱动器的旋转来推动液体或气体,将它们从泵体的进口推到出口,向更高的压力区域移动。
绕流和密封件将压缩液体或气体向泵的出口推送。
然后,密封件将泵托盘和泵体连接起来,以保证造成泄漏。
最后,液体或气体从泵的出口喷出并进入用于转移或处理的容器。
3. 川崎泵的应用川崎泵在很多工业和商业领域中都得到了广泛应用。
例如,它可以应用于石油和天然气开采过程中,以将石油和天然气从井底提到地面。
此外,川崎泵也被应用于水系统中,以推动水从一个地方到另一个地方,疏通阀门和管道。
它还可以被用于泵送高粘度物料,如沥青,涂料,颜料,粘合剂和高浓度的化学液体。
总之,川崎泵是一种广泛应用的流量调节设备。
它的工作原理其实很简单,通过叶轮的旋转驱动液体或气体流动从而完成转移或处理。

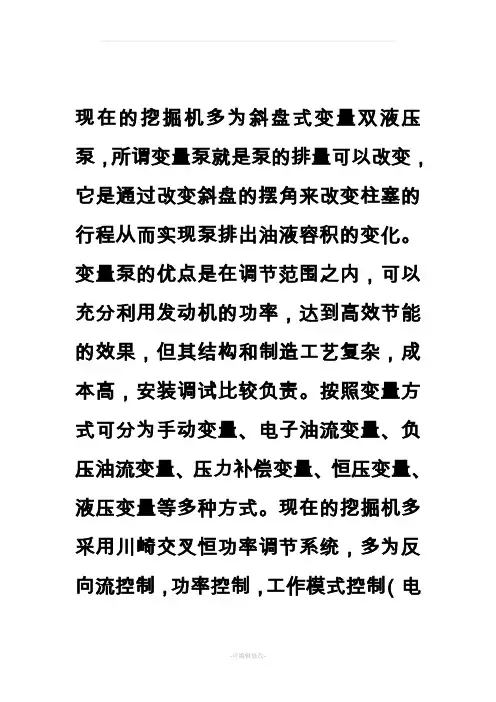

现在的挖掘机多为斜盘式变量双液压泵,所谓变量泵就是泵的排量可以改变,它是通过改变斜盘的摆角来改变柱塞的行程从而实现泵排出油液容积的变化。
变量泵的优点是在调节范围之内,可以充分利用发动机的功率,达到高效节能的效果,但其结构和制造工艺复杂,成本高,安装调试比较负责。
按照变量方式可分为手动变量、电子油流变量、负压油流变量、压力补偿变量、恒压变量、液压变量等多种方式。
现在的挖掘机多采用川崎交叉恒功率调节系统,多为反向流控制,功率控制,工作模式控制(电磁比例减压阀控制)这三种控制方式复合控制。
下载(44.84 KB)前天21:51调节器代码对应的调节方式下载(64.54 KB)前天21:51调节器内部结构各种控制都是通过调节伺服活塞来控制斜盘角度,达到调节液压泵流量的效果。
大家知道在压强相等的情况下,受力面积的受到的作用力就大。
下载(25.52 KB)前天21:52调节器就是运用这一原理,通过控制伺服活塞的大小头与液压泵出油口的联通关闭来控制伺服活塞的行程。
在伺服活塞大小头腔都有限位螺丝,所以通过调节限位螺丝可以调节伺服活塞最大或最小行程,达到调节液压泵的最大流量或者最小流量的效果。
下载(55.63 KB)前天21:51向内调整限制伺服活塞最大和最小行程及限制最大流量和最小流量要谈谈反向流控制,就必须要弄明白反向流是如何产生的。
在主控阀中有一条中心油道,当主控阀各阀芯处于中位时(及手柄无操作时)或者阀芯微动时(及手柄微操作时)液压泵的液压油通过中心油道到达主控阀底部溢流阀,经过底部溢流阀的增压产生方向流(注当发动机启动后无动作时液压回路是直通油箱,液压系统无压力)。
下载(57.08 KB)昨天00:30所以方向流控制的功能是减少操作控制阀在中位时,泵的流量,使泵流量随司机操作所属流量变化,改善调速性能,避免了无用能耗。
大家注意方向流控制并非交叉控制,一个泵对应一个主控阀块(一般主控阀都为双阀块)。
如果单边手柄动作速度很慢特别是回转和铲斗奇慢,复合动作正常一般就是反向流油管安装反了。
川崎液压泵工作原理
川崎液压泵工作原理:
1. 输入能量转化: 川崎液压泵是一种体积变化泵,其工作原理基于物理性质,如泵腔容积的变化等。
当液压泵的驱动装置(通常是电动机)转动时,其输入的机械能被传递到液压泵中。
2. 泵腔容积变化: 液压泵内部有一个或多个泵腔,泵腔内有一对相互咬合的齿轮或齿条。
当泵轴转动时,齿轮或齿条的位置随之改变,从而导致泵腔的容积变化。
3. 吸力过程: 泵腔容积变大时,泵内的液体压力下降,从而形成一个低压区域。
这个低压区域使得外部液体能够进入泵腔,完成液体的吸入过程。
4. 排出过程: 泵腔容积变小时,泵内的液体压力增加,从而排出泵腔内部的液体。
当液体被排出后,泵腔容积再次增大,以便进行下一个吸入过程。
5. 液体输送: 泵腔的连续吸入和排出过程使得液体能够持续从入口吸入,并通过出口被排出。
液压泵通过这种方式实现了液体的输送功能。
6. 控制阀控制输出压力: 川崎液压泵通常配备了一个控制阀,用于控制液体的输出压力。
通过调整控制阀的开启度,可以调节输出压力的大小。
控制阀KMX15R说明书川崎重工有限公司精密机械分部目录页码Ⅰ.规格 3 1.外观 3 2.技术数据 3Ⅱ.结构和动作 4 1.结构 4 2.动作 12Ⅲ.拆卸和安装 24 1.一般注意事项 24 2.工具 24 3.拆卸 24 4.安装 27Ⅳ.维修标准 30 1.零件检验 30Ⅴ.故障清除 31 1.控制阀 31 2.卸压阀 32Ⅰ.规格1. 外观2.技术数据项目规格型号KMX15R/B45051 最大流量(L/min)110(每台泵)最大压力(MPa)34.3液压油温度范围(℃)-20~90主卸压阀设定压力(MPa)80L/min 时:31.4(标准)60L/min 时:34.3 (较高)端口卸压阀设定压力(MPa)20L/min 时:34.3 负向控制卸压阀设定压力(MPa)30L/min 时:3.2(2) 主卸压阀表2编号零件名称数量备注编号零件名称数量备注103 旋入套 1 力矩69~78N.m 562 挡圈 1104 调节套 1 611 提动头 1121 C形圈 1 613 挡块 1122 垫圈 1 614 活塞 1123 C形圈 1 621 弹簧 1124 过滤件挡块 1 652 调节螺钉 1125 过滤件 1 661 O形圈 1 P8163 O形圈 1 P25 663 O形圈 1 P14512 柱塞 1 664 O形圈 1 P16521 弹簧 1 671 锁紧螺母 1 力矩27~31 N.m 541 基座 1 673 锁紧螺母 1 力矩27~31 N.m 561 O形圈 1 P16V(3)端口卸压阀表3编号零件名称数量备注编号零件名称数量备注101 阀体 1 力矩69~78N.m 541 基座 1102 旋入套 1 力矩69~78N.m 561 O形圈 1 P16V161 O形圈 1 P24 562 挡圈 1162 O形圈 1 P22.4 563 O形圈 1 P16V123 C形圈 1 564 挡圈 1124 过滤件挡块 1 611 提动头 1125 过滤件 1 612 弹簧基座 1301 活塞 1 621 弹簧 1511 柱塞 1 651 调节螺钉 1521 弹簧 1 661 O形圈 1 P8522 弹簧 1 671 锁紧螺母 1 力矩27~31 N.m (4)、直行阀集成块表4编号零件名称数量备注编号零件名称数量备注103 直行阀集成块 1 324 弹簧 1154 RO 塞子 1 力矩69~78N.m 325 弹簧 1156 RO 塞子 2 力矩34~39N.m 338 挡块 1159 塞子8 力矩5.9~8.8N.m 357 小孔 2 力矩15~18N.m 163 O形圈 2 P11 391 直行阀柱 1164 O形圈 1 P14 511 提动头 2165 O形圈 4 G30 521 弹簧 2166 O形圈 2 P10 551 塞子 3 力矩147~176N.m 167 O形圈 3 P12 561 O形圈 3 P24251 旋入套 1 力矩69~78N.m 601 主卸压阀 1 力矩69~78N.m 266 O形圈 4 G25 974 内六角螺钉 5 M18×1.5-95308 安装序列 1 力矩69~78N.m(4) ①安装序列图7表5编号零件名称数量备注376 弹簧基座 1375 弹簧 1356 旋入套 1 力矩69~78N•m347 挡块 1346 套 1344 套 1309 活塞 1308 阀柱 1267 O形圈 1 P10A266 O形圈 1 P24(5) 安装支臂阀柱表6编号零件名称数量备注编号零件名称数量备注302 阀柱 1 341 塞子 1 力矩59~69N.m 312 次级级柱 1 342 套(1) 1313 活塞 1 343 垫衬螺栓 1 力矩9.8~11.8N.m 314 套(2) 1 349 挡块(1) 1328 弹簧A1 1 352 塞子 1 力矩59~69N.m 329 弹簧A2 1 358 弹簧基座 1338 弹簧 1 359 弹簧基座 1339 C形圈 1(6) 安装主臂阀柱表7编号零件名称数量备注编号零件名称数量备注303 阀柱1353 塞子1力矩59~69N.m (7) 安装负向控制卸压阀表8编号零件名称数量备注编号零件名称数量备注611 提动头 1 632 套 1621 弹簧 1 638 过滤件 1631 卸压柱 1(8) 安装直行阀柱表9编号零件名称数量备注编号零件名称数量备注391 阀柱 1 340 弹簧 1317 柱塞3 1 352 塞子 1 力矩49~59N.m (9) 安装锁定阀表10编号零件名称数量备注编号零件名称数量备注101 外壳 1 201 旋入套 1 力矩74N•m 161 O形圈 1 P22A 301 塞子 1 力矩34~39N•m 162 O形圈 3 P16 511 阀柱 1163 O形圈 2 P7 512 弹簧 1164 O形圈 1 P11 541 衬套 1171 内六角头螺钉 4 M6-50(10) 液压回路图132.动作(1)各阀柱在中间位置[导向回路]伺服压力油从PG口进入,通过小孔(357),然后从侧面旁路(4)流向卸油口(Dr1)。
