●窄幅薄膜缠绕式包装法。
操作过程如下：
①将货物堆放在回转平台上，将薄膜从卷筒 拉出，端部粘结在货物上部。然后回转平台，并带 着货物旋转，薄膜一边缠绕，同时被拉伸。
②开始操作时薄膜卷筒位于支柱的顶端，随 着薄膜的缠绕，卷筒向下移动，薄膜就在货物表面 自上而下，形成螺旋式包装。
③将货物全部包严后，用切刀切断，用热封 板把薄膜端部粘结起来，包装完毕。
（三）收缩包装方法
第一步:预包装作业。 基本方法有以下几种： 第一种方式：两端开放式。 如果用筒状薄膜，可借助滑槽将商品推到 筒中即可，操作过程见图5—4。
第二种方式：四面密封式。
将商品四周（用平膜时）或两端（用筒膜时）均包 裹起来。四面密封式主要用于要求密封性好的商品包 装。操作过程见下图5—6
●半自动操作。
●全自动操作。现有自动拉伸包装机所采用的包装 方法大体可分为两种：
①上推式操作法。这是现在拉伸包装用于销售方面 的主要包装方法。其操作过程见图5—11。
②连续只显示操作法。
2.用于运输包装的方法
●整幅薄膜包装法。常用设备的操作 方式有以下两种：
①回转式操作法。 ②通过式操作法。
（三）常用的拉伸薄膜
1.聚氯乙烯薄膜。 2.乙烯—醋酸乙烯共聚物薄膜。 3.线性低密度聚乙烯薄膜。
几种拉伸薄膜的性质见表5—15。
（四）拉伸包装方法
1.用于销售包装的方法 ●手工操作方法。 手工操作过程如下： ①从卷筒拉出薄膜，将商品（或浅盘）放在上面 并包卷起来，然后向热封板移动，移动一定位置时，用电 热丝将薄膜切断。再移到热封板上进行封合。 ②用手抓住薄膜卷的两端，进行拉伸。 ③拉伸到所需程度，将两端的薄膜向下折至卷的底 面，压在热封板上封合，见图5—10。
收缩和拉伸包装技术简介共57页PPT
16、云无心以出岫，鸟倦飞而知还。 17、童孺纵行歌，斑白欢游诣。 18、福不虚至，祸不易来。 19、久在樊笼里，复得返自然。 20、羁鸟恋旧林，池鱼思故渊。
收缩和拉伸包装技术简介
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 7
收缩和拉伸包装技术简介
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 7
食品包装学 7热成型、热收缩和拉伸包装
有效拉伸值越高，包装每个托盘所需的材料越 少，包装成本也就越低．
（二）影响拉伸薄膜的性能的因素 1. 基本树脂及其与添加剂的结合 2. 成膜的不同工艺
拉伸薄膜分为平挤薄膜和吹塑薄膜。有两个影响 其性能的主要因素。
（1）冷却和固化熔融塑料的方法
平挤薄膜是用一个或多个抛光并含有循环冷却液的辊 平挤产生，从而使平挤薄膜在生产过程中得到了快速冷却； 而吹塑薄膜生产后则不能快速冷却，通常是用高速空气冷却， 因此，平挤薄膜与同样材料吹塑制成的薄膜相比，具有更均 匀的厚度和较高的黏性和透明度。
• 为了提高封口粘结强度和美化外观， 在热封辊或热封板上均刻有材料， 如薄膜或泡沫材料，然后进行加热，使包装 材料收缩而裹紧产品的包装形式。
一、特点：
(1)任何异形的产品都适用，从小玩具到大的托盘或小汽车。 (2)利用薄膜的收缩性，可把多个商品集积捆束起来，如几 个罐头、几包火柴、几条香烟等。
二、包装用材料的性能要求 收缩薄膜的主要技术指标是：收缩率与收缩比（定向比）、
收缩张力、收缩温度和热封性等。
1.热收缩薄膜的收缩性能 (1)收缩率 包括纵向与横向二个方面： 测试方法：是先量得薄膜的原始长度L1，然后浸放到120℃甘油 中1～2秒，再用水冷却，测量得长度L2，则：
L1 - L2 收缩率(％)=-------×100％
一、热成型机械
1. 高速卧式热成型包装机
2. 间歇式大容器热成型包装机
二、热成型方法
1.直接热成型法 直接热成型法是利用加热
软化的薄膜两面的气压差进行 成型，有以下两种：
真空式 结构简单，但不适 于大直径、形状复杂和拉伸比 (高度／直径)大的情况。 空压式 成型力大，适合成 型大而深的异型容器，但结构 较复杂。
（二）影响拉伸薄膜的性能的因素 1. 基本树脂及其与添加剂的结合 2. 成膜的不同工艺
拉伸薄膜分为平挤薄膜和吹塑薄膜。有两个影响 其性能的主要因素。
（1）冷却和固化熔融塑料的方法
平挤薄膜是用一个或多个抛光并含有循环冷却液的辊 平挤产生，从而使平挤薄膜在生产过程中得到了快速冷却； 而吹塑薄膜生产后则不能快速冷却，通常是用高速空气冷却， 因此，平挤薄膜与同样材料吹塑制成的薄膜相比，具有更均 匀的厚度和较高的黏性和透明度。
• 为了提高封口粘结强度和美化外观， 在热封辊或热封板上均刻有材料， 如薄膜或泡沫材料，然后进行加热，使包装 材料收缩而裹紧产品的包装形式。
一、特点：
(1)任何异形的产品都适用，从小玩具到大的托盘或小汽车。 (2)利用薄膜的收缩性，可把多个商品集积捆束起来，如几 个罐头、几包火柴、几条香烟等。
二、包装用材料的性能要求 收缩薄膜的主要技术指标是：收缩率与收缩比（定向比）、
收缩张力、收缩温度和热封性等。
1.热收缩薄膜的收缩性能 (1)收缩率 包括纵向与横向二个方面： 测试方法：是先量得薄膜的原始长度L1，然后浸放到120℃甘油 中1～2秒，再用水冷却，测量得长度L2，则：
L1 - L2 收缩率(％)=-------×100％
一、热成型机械
1. 高速卧式热成型包装机
2. 间歇式大容器热成型包装机
二、热成型方法
1.直接热成型法 直接热成型法是利用加热
软化的薄膜两面的气压差进行 成型，有以下两种：
真空式 结构简单，但不适 于大直径、形状复杂和拉伸比 (高度／直径)大的情况。 空压式 成型力大，适合成 型大而深的异型容器，但结构 较复杂。
包装工艺学课件
将包装与包装对象—产品结合分析
一、产品（包装对象）的化学成分—— 有代表的五种：
1. 食品类：糖类（碳水化合物）、蛋白质、脂肪、 纤维素、维生素、水分、灰粉
包 2. 药品类：天然、合成、营养及抗菌成分 装 3. 化妆品类：有机与无机、添加剂、分散剂 工 4. 机电产品类：有机与无机及抗氧化剂 艺 5. 化学危险类C、H、O及氧化剂 学
的对流和扩散。对流受压强和密度不均所引起；扩 散受 压力、湿度、浓度差引起
b) 渗透的原因：①材质不连续 ②环境因素的 变异 如裂纹 ；
⑵.渗透——由分压梯度引起的扩散
包
渗透是一种由时间决定的微观现象.举例：如盐水对
装
木材。
工
3.机械性质变化
艺 学
在储运过程中会会碰到各种因素（环境）影响使
产品机械性质产生变化：可视的，非可视的，表面 的，内部的······
尼系数C为粘性。 但包装中并非如此，上述的就不能反应实际，
。 而实际只能用实验和现实而定——图表曲线
包 装
经验公式有：
aom xom
TR TR
·alm ·alm
式中
工 艺
aoxmo·ma·lxml分m分别别为为输输出出，，输输入入最最大大加位速移度
学 而且：产品脆值大于aom时，并使 2 ，便可保证振动
1 储运损坏与环境
⑴装卸：人与机械——影响到变力、冲击、加速度、转动惯 量······
⑵运输：
铁路
公路
频率、加速度、振动、冲击、动量
包 船舶 飞机
装 工
⑶储存（藏）
①堆码方式（高度与码法）
※ ②.堆码 负载
艺
学
由最下一件包装 最大负荷——载荷，即： p=w·(π-1)
一、产品（包装对象）的化学成分—— 有代表的五种：
1. 食品类：糖类（碳水化合物）、蛋白质、脂肪、 纤维素、维生素、水分、灰粉
包 2. 药品类：天然、合成、营养及抗菌成分 装 3. 化妆品类：有机与无机、添加剂、分散剂 工 4. 机电产品类：有机与无机及抗氧化剂 艺 5. 化学危险类C、H、O及氧化剂 学
的对流和扩散。对流受压强和密度不均所引起；扩 散受 压力、湿度、浓度差引起
b) 渗透的原因：①材质不连续 ②环境因素的 变异 如裂纹 ；
⑵.渗透——由分压梯度引起的扩散
包
渗透是一种由时间决定的微观现象.举例：如盐水对
装
木材。
工
3.机械性质变化
艺 学
在储运过程中会会碰到各种因素（环境）影响使
产品机械性质产生变化：可视的，非可视的，表面 的，内部的······
尼系数C为粘性。 但包装中并非如此，上述的就不能反应实际，
。 而实际只能用实验和现实而定——图表曲线
包 装
经验公式有：
aom xom
TR TR
·alm ·alm
式中
工 艺
aoxmo·ma·lxml分m分别别为为输输出出，，输输入入最最大大加位速移度
学 而且：产品脆值大于aom时，并使 2 ，便可保证振动
1 储运损坏与环境
⑴装卸：人与机械——影响到变力、冲击、加速度、转动惯 量······
⑵运输：
铁路
公路
频率、加速度、振动、冲击、动量
包 船舶 飞机
装 工
⑶储存（藏）
①堆码方式（高度与码法）
※ ②.堆码 负载
艺
学
由最下一件包装 最大负荷——载荷，即： p=w·(π-1)

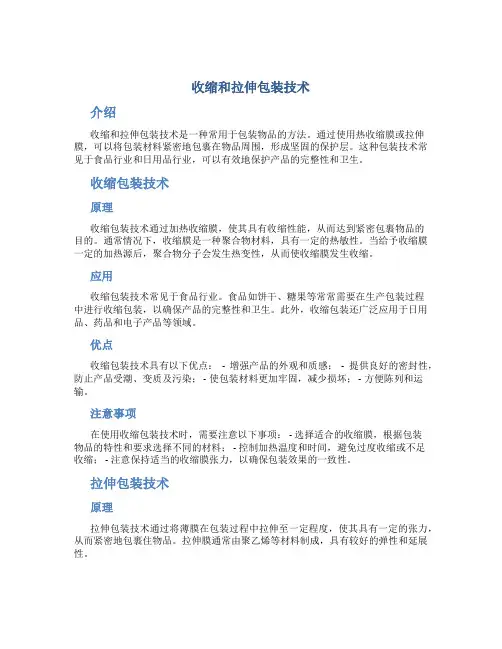

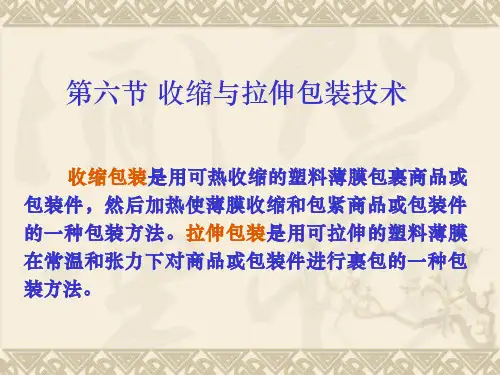

收缩和拉伸包装技术

收缩和拉伸包装技术介绍收缩和拉伸包装技术是一种常用于包装物品的方法。
通过使用热收缩膜或拉伸膜，可以将包装材料紧密地包裹在物品周围，形成坚固的保护层。
这种包装技术常见于食品行业和日用品行业，可以有效地保护产品的完整性和卫生。
收缩包装技术原理收缩包装技术通过加热收缩膜，使其具有收缩性能，从而达到紧密包裹物品的目的。
通常情况下，收缩膜是一种聚合物材料，具有一定的热敏性。
当给予收缩膜一定的加热源后，聚合物分子会发生热变性，从而使收缩膜发生收缩。
应用收缩包装技术常见于食品行业。
食品如饼干、糖果等常常需要在生产包装过程中进行收缩包装，以确保产品的完整性和卫生。
此外，收缩包装还广泛应用于日用品、药品和电子产品等领域。
优点收缩包装技术具有以下优点：- 增强产品的外观和质感；- 提供良好的密封性，防止产品受潮、变质及污染； - 使包装材料更加牢固，减少损坏； - 方便陈列和运输。
注意事项在使用收缩包装技术时，需要注意以下事项： - 选择适合的收缩膜，根据包装物品的特性和要求选择不同的材料； - 控制加热温度和时间，避免过度收缩或不足收缩； - 注意保持适当的收缩膜张力，以确保包装效果的一致性。
拉伸包装技术原理拉伸包装技术通过将薄膜在包装过程中拉伸至一定程度，使其具有一定的张力，从而紧密地包裹住物品。
拉伸膜通常由聚乙烯等材料制成，具有较好的弹性和延展性。
应用拉伸包装技术广泛应用于物流行业和超市等领域。
在物流行业中，拉伸包装常用于包装托盘上的货物，可以稳定货物，减少损坏和松散。
在超市中，拉伸包装常用于包装蔬菜、水果等生鲜食品，以保持其新鲜和卫生。
优点拉伸包装技术具有以下优点：- 提供有效的保护，减少货物运输过程中的损坏；- 方便快捷，提高包装效率；- 节约包装材料，减少成本；- 提高产品的陈列效果。
注意事项使用拉伸包装技术时需要注意以下事项： - 控制拉伸膜的张力，避免张力过大导致物品变形，或张力过小导致包装松散； - 选择合适的拉伸膜类型，根据货物特性和包装需求选择适合的材料； - 检查包装效果，确保拉伸膜均匀、包裹紧密。
