短应力线轧机(课堂PPT)

短应力线轧机(课堂PPT)
短应力轧机
材料四班
1号：李丹阳 2号：李迎馨 4号：李栋格
1
短应力线轧机介绍
所谓短应力线轧机是指 应力回线缩短了的轧机。 这里所说的应力回线是轧 机在轧制力的作用下机座 等各受力件的单位内力所 连成的闭合环线,简称应力 线,受力件的弹性变形量又 与其长度成正比,因此缩短 应力回线的长度，就能减 小轧机的弹性变形,提高机 座的刚度。
轴向固定 轴承座轴向定位机构主要功能是在保证轴承座能摆动自位轴承受力的 前提下,通过对轴承座的轴向定位,控制轧辊在轧制过程中的轴向窜动。 长方柱通过螺钉与固定支座相连，轴向固定端轴承座通过两边两对球 面垫与长方柱压靠固定，轧辊通过推力轴承和轴承座端向固定。 轴向力主要又长方柱承受。
11
六、新式短应力线轧机轴向固定和调整原理
6
三、短应力线轧机径向调整原理
由一套蜗轮蜗杆带动立柱旋转 实现辊缝调整，即蜗轮与一 个长蜗杆相啮合，每个蜗轮 又与辊系一个立柱以键相联 接，蜗杆轴上安装有内齿圈 和外齿轴套两个齿形离合器， 可以同时压下，也可以单侧 压下，选用齿形为花键的牙 嵌离合器，这种齿形可以传 递较大的力矩且容易啮合。 压下机构调整完毕后，蜗轮 蜗杆传动机构能自锁
注：轴承座安装时在固定支座和轴承座之间放置 四个等高垫以保证轧辊两端水平。
15
十、短应力线轧机的易损零件
轧辊、四列滚动轴承、推力轴承、平衡弹簧、耐 磨滑板、球面垫、平衡螺母、压下螺母、套筒等
16
十一、新旧短应力线轧机对比
17
新式轧机平 衡机构采用 液压
旧式轧机平 衡靠平衡弹 簧调节
18
旧式轧机径 向调节结构 采用手轮调 节
8
新式短应力线轧机的平衡
新式短应力线轧机使用 弹性阻尼体代替弹簧， 可以做到吸震和缓冲的 作用；没有采用液压缸， 消除了使用液压缸平衡 方式产生的泄漏、失效 现象。但是长期使用会 产生老化失效。

短应力线轧机

短应力线轧机
新式轧机靠 液压马达调 节
-
十二、短应力线轧机轴承座不规则运动方式 及原因
★轴承座上下震动： 1、平衡弹簧断裂或者疲劳失效（单边轴承座震动） 2、支座与轴承座连接不紧，即“腰没夹紧”（上下轴
承座一起震动） ★轴承座前后震动：支座与轴承座之间的耐磨铜板磨损
严重。 ★轴承座轴向震动：长方柱与轴承座固定螺钉松动。
-
三、短应力线轧机径向调整原理
由一套蜗轮蜗杆带动立柱旋转 实现辊缝调整，即蜗轮与一 个长蜗杆相啮合，每个蜗轮 又与辊系一个立柱以键相联 接，蜗杆轴上安装有内齿圈 和外齿轴套两个齿形离合器， 可以同时压下，也可以单侧 压下，选用齿形为花键的牙 嵌离合器，这种齿形可以传 递较大的力矩且容易啮合。 压下机构调整完毕后，蜗轮 蜗杆传动机构能自锁
短应力线轧机缺点
轴向固定调整和轴承座自位机构相互干涉影响，即降低了轴向刚度，容易造成窜辊。 由于压下螺母受力较大，且更换不方便，如有损坏，需要将整套辊组及蜗轮箱等全部拆装。
-
三、短应力线轧机径向调整原理
径向调整其实就是轧机的压 下，旧式短应力线轧机采用 手动压下，通过手轮带动蜗 轮蜗杆转动，来带动压下立 柱转动，立柱只转不动，压 下螺母与压下立柱螺纹配合， 通过压下螺母的轴向约束， 达到压下螺母的上下运动， 压下螺母压在球面垫上，进 而将力传递到轴承座上；轴 承座的上下移动带动轧辊上 下移动，从而达到调成辊缝 的目的。
短应力轧机
材料四班
1号：李丹阳 2号：李迎馨 4号：李栋格
-
短应力线轧机介绍
所谓短应力线轧机是指 应力回线缩短了的轧机。 这里所说的应力回线是轧 机在轧制力的作用下机座 等各受力件的单位内力所 连成的闭合环线,简称应力 线,受力件的弹性变形量又 与其长度成正比,因此缩短 应力回线的长度，就能减 小轧机的弹性变形,提高机 座的刚度。

Φ550 短应力线轧机

Φ550 短应力线轧机
(1)短应力线轧机都备有二套以上的辊组，换辊时将旧辊组取下，换上新辊组，所需的备件多，包括轧辊、轴承座、拉杆、蜗轮箱、蜗杆等，相对增加成本。
(2)由于压下螺母受力较大，且更换不方便，如有损坏，需要将整套辊组及蜗轮箱等全部更换。
(3)短应力线轧机各部件的加工精度高，所需要加工设备精度高。
2.3
高刚度轧机具有精度高、换辊及调整方便等优点。但由于轧机在安装、维修等方面仍存在问题, 造成产品尺寸时有超差现象。轧机轴窜、轴向不稳定是造成钢材尺寸超差的一个主要因素。 因此, 减少甚至消除轴向不稳定造成的轴向窜动成为一个亟待解决的问题。
2.1.4
辊缝调整机构用于调整辊缝的大小。由于调整行程比较小，且不需要经常调整，所以采用手动或液压马达压下，该装置采用大传动比的蜗轮蜗杆减速，因此省力，结构紧凑。图1为辊缝调整机构原理图，由一套蜗轮蜗杆带动拉杆旋转实现辊缝调整，即四个蜗轮与一个长蜗杆相啮合，每个蜗轮又与辊系一个拉杆以键相联接，蜗杆轴上安装有内齿圈和外齿轴套两个齿形离合器，可以同时压下，也可以单侧压下，选用齿形为花键的牙嵌离合器，这种齿形可以传递较大的力矩且容易啮合。压下机构调整完毕后，蜗轮蜗杆传动机构能自锁。从辊缝调整机构可以看出，由于取消了压下螺丝，进一步缩短应力回线，提高了该轧机的刚度，从而获得了高精度产品，减少了轧制废品，提高了轧机产品成材率。拉杆上、下两端有旋向相反的T形螺丝起压下螺丝作用，拉杆上顶端与蜗轮箱配合，下顶端与小底座配合，它联接上、下轴承座，代替普通轧机的牌坊承受轧制力、支承辊子及压下机构的重量，并且参加压下传动实现对称调整。因此，要求拉杆具有较高的强度、刚度和较好的韧性，能承受交变负荷且要耐磨，故拉杆采用S34Cr2Ni2Mo。采用这种结构实现了对称调整，保证了轧制线固定不变，从而，使导卫装置的调整、安装、维护都很方便，减少了操作事故和工艺事故，提高了成材率和作业率。

轧机详细介绍ppt课件

轧机详细介绍ppt课件

（2）连续退火
20世纪70年代后期，日本开发了能生产深冲板的连续退火 技术，迅速推广，到1995年全世界达54套。连续退火技术 不断发展，带钢在炉内一次冷却技术、带钢炉内控制技术、 板形控制技术、在线检测技术都达到了一个新水平。
编辑课件
67
（3）全氢罩式退火
20世纪70年代后期，奥地利艾伯纳公司开发出强对流全氢 退火炉，80年代初德国罗意公司开发出高频率全氢退火炉。 优点：生产效率提高约1倍，产品深冲性能良好，表面光洁， 特别适合生产规模不大，品种多、批量小的冷轧带卷。迅 速推广，90年代，建成1000多座。
1.2.2. 组成：主要设备和辅助设备
主要设备：主机列。包括工作机座（机架、轴承、调整装置、导
卫）、传动装置（齿轮、减速机、连轴节）和主电机。
辅助设备：主机列之外的其它设备。车间的自动化程度越高，重量
所占的比例越大。(是主要设备重量的3~4倍)
编辑课件
5
编辑课件
6
编辑课件
7
1.3 轧钢机分类
1.3.1 轧钢机按用途分类：可直观显现轧机的主要性能参数 和所生产的产品形状、尺寸。
（7）卷板箱和保温罩
卷板箱（热卷箱）：设在热带轧机粗轧与精轧之间，将 粗轧轧出的带坯卷成卷，减少了带坯散热面积，调换了带坯 头尾。从而减少温降，头尾温差，在20度左右，无须升速轧 制，从而精轧机组电机功率减少，能耗下降。
编辑课件
64
保温罩：在中间 辊道设置，作用 同上，广泛采用。
（8）卷取机：改进有助卷辊、液压伸缩等控制，卷筒多级 涨缩，以避免头尾压痕和迅速建立稳定的卷取张力和方便 卸卷。
（4）板形控制技术
1）普遍使用液压弯辊技术
2）改善了工艺润滑剂性能及其控制手段，润滑剂能沿辊身 长度分成几十个段并分别控制流量喷撒。

短应力线轧机的结构特点分析

短应力线轧机的结构特点分析

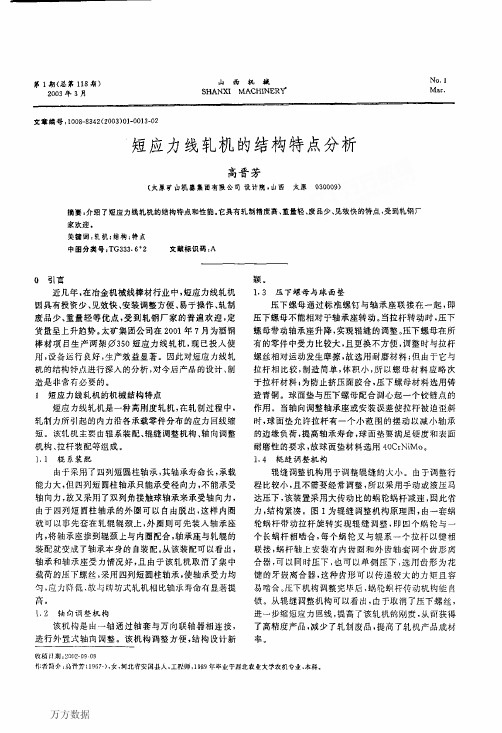

第ｌ期（总第１１８期） ２００３年３月
山西机械 ＳＨＡＮⅪ ＭＡＣＨＩＮＥＲＶ
Ｎｏ．１ Ｍａｒ．
文章编号ｚｌ００８—８３４２（２００３）Ｏ卜００１３·０２
短应力线轧机的结构特点分析
高晋芳
（太原矿山机器集哥有限公司设计院，山西
太原０３０００９）
摘要。介绍了短应力线轧机的结构特点和性能．它具有轧｛｝｛精度高、重量轻、废品少、见效快的特点ｔ受到轧钢厂
由于缩短了应力回线，提高了轧机的刚度，从而获 得了高精度产品；设计紧凑，体积小，重量轻，简化了装 配，减少了大量的基础工作；在轧制期间更换辊环时， 导卫装置保持在原有位置．不需要更新移动；轧辊辊缝 对称调整，保证了轧制线固定不变，因而，延长了导卫 装置的寿命。 ３需要解决的问题
（１）短应力线轧机都备有二套以上的辊组，换辊 是将旧辊组取下，换新辊组，所需的备件多，包括轧辊、 轴承座、拉杆、蜗轮箱、蜗杆等，相对增加成本。
丁轧制线固定不变，从而，使导卫装置的调整、安装、维 护都很方便，减少了操作事故和工艺事故，提高了成材 率和作业率。 １．６轧辊平衡装置
由于轴承座及上轧辊的自重使拉杆螺丝与压下螺 母之间产生间隙。此间隙若不消除，则轧钢时将在间隙 处产生冲击，影响整个机座的刚度，因此必须采用平衡 装置来平衡上轴承座和上轧辊的重量以消除间隙。 ２与普通牌坊式轧机相比短应力线轧机的优点
当轴向调整轴承座或安装误差使拉杆被迫歪斜球面垫允许拉杆有一个小范围的摆动以减小轴承的边缘负荷提高轴承寿命球面垫要满足硬度和表面耐磨性的要求故球面垫材料选用40crnim114辊缝调整机构辊缝调整机构用于调整辊缝的大由于调整行程比较小且不需要经常调整所以采用手动或液压马达压下该装置采用大传动比的蜗轮蜗杆减速因此省为辊缝调整机构原理图由一套蜗轮蜗杆带动拉杆旋转实现辊缝调整即四个蜗轮与一个长蜗杆相啮合每个蜗轮又与辊系一个拉杆以键相联接蜗杆轴上安装有内齿圈和外齿轴套两个齿形离可以同时压下也可以单侧压下选用齿形为花键的牙嵌离合器这种齿形可以传递较大的力矩且容易啮合

短应力线轧机精品课件


•
