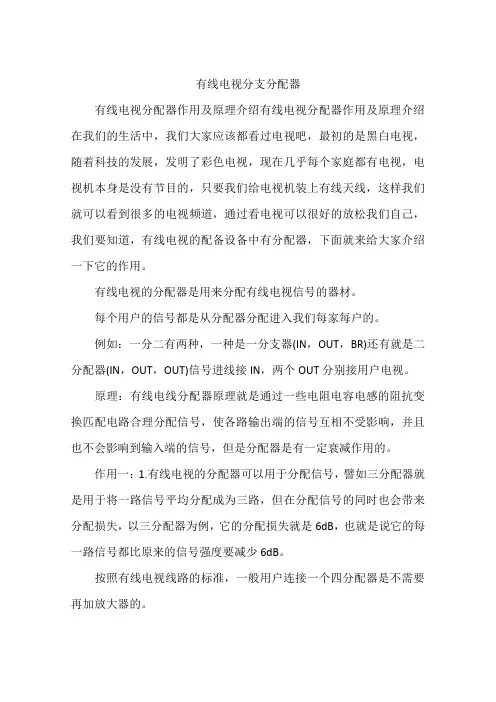

有线电视分支分配器有线电视分配器作用及原理介绍有线电视分配器作用及原理介绍在我们的生活中，我们大家应该都看过电视吧，最初的是黑白电视，随着科技的发展，发明了彩色电视，现在几乎每个家庭都有电视，电视机本身是没有节目的，只要我们给电视机装上有线天线，这样我们就可以看到很多的电视频道，通过看电视可以很好的放松我们自己，我们要知道，有线电视的配备设备中有分配器，下面就来给大家介绍一下它的作用。

有线电视的分配器是用来分配有线电视信号的器材。

每个用户的信号都是从分配器分配进入我们每家每户的。

例如：一分二有两种，一种是一分支器(IN，OUT，BR)还有就是二分配器(IN，OUT，OUT)信号进线接IN，两个OUT分别接用户电视。

原理：有线电线分配器原理就是通过一些电阻电容电感的阻抗变换匹配电路合理分配信号，使各路输出端的信号互相不受影响，并且也不会影响到输入端的信号，但是分配器是有一定衰减作用的。

作用一：1.有线电视的分配器可以用于分配信号，譬如三分配器就是用于将一路信号平均分配成为三路，但在分配信号的同时也会带来分配损失，以三分配器为例，它的分配损失就是6dB，也就是说它的每一路信号都比原来的信号强度要减少6dB。

按照有线电视线路的标准，一般用户连接一个四分配器是不需要再加放大器的。

有线电视分配器对信号功率的分配分量大小用db(分贝)表示，这是一个相对量，类似我们日常所熟悉的倍数。

例如：我们把一个信号按1/2平均分配，每个信号即为0.5。

换算成分贝表示即：lg0.5(取0.5的对数)X 10 -3db,因此，在理论上，把一个信号一分为二，这个信号即减小了-3db。

但在实际运用中，这些器件都不是理想化的。

所以，实际衰减要稍大于理论值。

作用二：有线电视分配器不但具有功率信号的分配功能，更重要的是它在分配信号的同时，对端口的是设备起到阻抗匹配的作用，这在高频宽带电路中是非常重要的。

关于有线电视的分配器作用已经告诉了大家，其实分配器的作用在我们的生活中是很重要的，因为很多家庭都有电视，所以就可能会接触到分配器，分配器是和信号有关系的，而我们看电视又离不开信号，所以说感兴趣的朋友可以对这方面的知识多加了解，我们会发现，生活中有很多需要我们学习和了解的知识，希望我们大家都可以从生活中不断的学习。

分配器用户手册目 录1、分配器-AV (1)1.1 AV-103分配器 (1)1.2 AV-108分配器 (1)2、分配器-DVI (2)2.1 DVI-1*2分配器 (2)2.2 DVI-1*4分配器 (3)3、分配器-V (4)3.1 Video-104分配器 (4)3.2 Video-1*16分配器 (4)4、分配器-VGA (5)4.1 VGA-0102分配器 (5)4.2 VGA-104分配器 (6)4.3 VGA-1*8分配器 (7)4.4 VGA0116分配器 (8)4.5 VGA-1*10/24分配器 (9)1 分配器-AV1.1 AV-103分配器AV-1*3分配器主要用以解决在多媒体投影工程中，将一路高分辨率音视频信号分配成三路高分辨率音视频信号。

AV-103后背板技术性能及指标：输入接口: 1路 BNC（VIDEO），1路RCA输出接口: OUTPUT1―3BNC; OUTPUT2―3 RCA阻 抗: 输入阻抗：75Ω输出阻抗：75Ω电 源: 220V /AC外形尺寸: 45×25×15mm(D×W×H)重 量: 0.3Kg配 件: 使用说明书1.2 AV-108分配器AV-1*8分配器主要用以解决在多媒体投影工程中，将一路高分辨率音视频信号分配成八路高分辨率音视频信号。

AV-108后背板技术性能及指标 ：输入接口: 视频： 1路 BNC（VIDEO），音频：1路音频头（凤凰端子）输出接口: 视频：OUTPUT1―8BNC;音频：OUTPUT1―8 音频头（凤凰端子）阻 抗: 输入阻抗：75Ω输出阻抗： 75Ω电 源: 220V 50HZ的交流电源外形尺寸: 235×155×70mm(D×W×H)重 量: 1.3Kg配 件: 使用说明书2 分配器-DVI2.1 DVI-1*2分配器在许多多媒体应用系统中，往往需要把一个DVI信号源输送到中心机房进行处理，同时又需要在本地显示该信号。

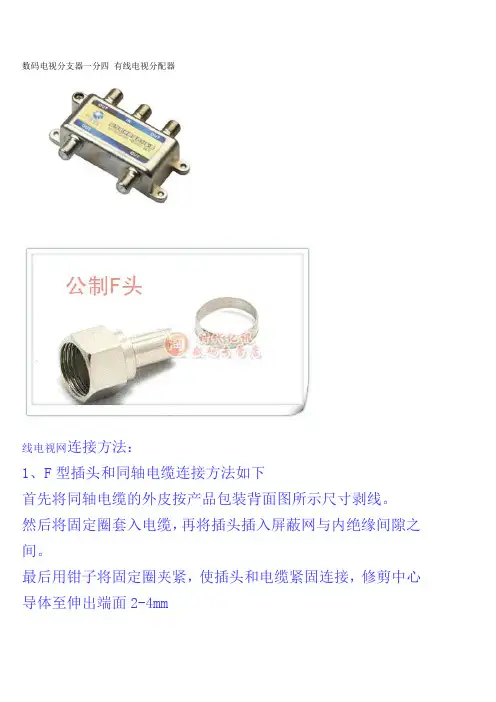

数码电视分支器一分四有线电视分配器
线电视网连接方法：
1、F型插头和同轴电缆连接方法如下
首先将同轴电缆的外皮按产品包装背面图所示尺寸剥线。

然后将固定圈套入电缆，再将插头插入屏蔽网与内绝缘间隙之间。

最后用钳子将固定圈夹紧，使插头和电缆紧固连接，修剪中心导体至伸出端面2-4mm
2、把与有线电视接入的线缆F型插头旋入分配器信号输入端IN，使之紧固连接。

3、把与电视机连接的线缆F型插头旋入分配器信号输出OUT，使之紧固连接。

【产品使用说明】
宽带有线电视网络分配器是执行最新的国际数字信号标准采用高质量的磁芯而生产。

它能够有效抑制双向有线电视网络系统内产生的内调干扰。

同时在每个输出输入口进行特别处理以保护系统内某些用户因使用不当导致电视机、游戏机等家用电器的泄露浪涌电流对其它电视机产生的干扰。

【注意事项】
∙使用时应有足够信号，不能用劣质线材，电线不宜过长；∙接线头安装时要正确牢固，使用外导体有良好的接触；
产品出厂已经仪器严格检测，但以上不足均可导致图象不佳。

【产品特性】
低插损、高隔离度、高屏蔽性、5-1000MHZ双向网络产品、锌合金压铸、表面镀镍处理。

SB-102A 安装说明书一、连接示意图（图1-1）1. 按下图1-1安装后，房间可以收看到客厅的数字节目，但不能遥控，先看一下1023的指示灯是否亮，不亮请看如图3-2将1023卸下和主控制器相连，1023指示亮（与主控制器同步）则表示安装基本正常，不亮则产品有问题（确保接线无误）。

注：本产品的1023自身无电源，它要靠主控器102A 来提供电源（RF-IN 供电口）输出电压为直流7~8.5V 左右，芯为正极，屏蔽层为负极。

箭头代表电流走向同时也是机顶盒信号送到房间走向①图1-1二、安装SB-1023步骤1．以做好的电缆线接头如图2-1，具体做法见产品附带的说明书（三. 2）2．图2-2为SB-1023四方螺母U型卡圈图2-2 3．图2-3是电缆线与SB1023相连图2-34．图2-4是电缆线与SB1023相连好的图，注意电缆的屏蔽网丝和锡箔纸都不能与电缆铜芯碰接。

（图2-1）以免短路，造成无法正常工作。

图2-4三、检测产品好坏（以图3-2配合使用）1．图3-1是电缆线与SB-1023相连图（临时检测连接）图3-12．图3-2检测102A 红外是否正常①、SB-102A 与SB-1023用短电缆相接，1023接法如上图（2-4；3-1）均可，②、102A 主控制器插上电源，打开主控制器的电源（指示灯亮为正常）同时SB-1023的指示灯亮为正常。

如图3-23. 102A 射频检测好坏：将图1-1中的①电缆射频头拔出，插入②电视面机的RFin 。

接下来打开电视机画面转到TV 状态下搜索，具体操做按五章，电视机能搜索到机顶盒的画面，说明102A 射频正常。

图3-2指示灯同步的 电源开关指示灯同步亮四、产品介绍1．SB-102A 主控制器。

图4-1；4-2 红外发射窗图4-1图4-22. SB-1021专用分配器。

图4-33. SB-1023红外接收面板。

图4-4U 型卡圈 四方螺母图4-4五、房间电视接收说明（电视机频率显示）注：以下图像画面仅供参考，以实际机顶盒的画面菜单为准！1. 打开电视机，切到TV状态。

有线电视分支器有线电视分支器实际是一种定向信号传输器件（内装定向藕合器）。

一分支、二分支、四分支、八分支等多种类型，分支器是把一部分信号能量定向传送到分支端口（TAB），而余下的信号经输出端口（OUT）送往下一个分支器或分配器。

分支器有更好的相互隔离性能和反向隔离性能，而且分支能量控制（称之为藕合量）。

每种类型又有多种规格。

从4DB到场30DB的藕合量能满足工程上的需要，在家庭装潢中常采用4DB、6DB的一分支代替二分配器，8DB或12DB的二分支器代三分配器。

当分配路数更多时，或发生变化需求增加路数时，采用分支器加分配器的方式更合理。

电视分配器：电视分配器是通过利用内部结构的电容，小磁性线圈，把通过分配器的电平信号适当微弱，增加稳定，使每个输出端口达到一定的损耗标准。

二分配一般3.5DB，三分配一般5.7DB，四分配7DB，使每个输出接口保持在75欧姆电阻，使输出端口保持正常的电平接收信号。

总之分配路数越多，电缆越长，分到的信号就越小。

以电视显像管出现雪花为准，应加装一个家用双向放大器。

分配器的每个端口阻抗应该是75欧姆，以保证与电缆、电视机的阻抗相匹配。

如不匹配，会造成信号反射，传输效果降低，引起图象干扰等。

表明匹配好坏的量纲用反射损耗（DB）表示。

此值越大越好，优秀的产品做到18DB以上，分路损耗用分配损耗（DB）表示。

信号经分配输入（IN）到输出端口（OUT）要减少，理论值二分配为3DB、四分配为6DB。

常见的产品为4DB和8DB，优秀的产品为3.5DB和7DB以下，相互隔离（DB）输出口之间要求不能互通，避免电视机之间相互干扰。

优秀的产品大于30DB，用分支器得到的效果比分配器更好。

传感器可利用热释电红外传感器或振动传感器。

热释电红外传感器通过检测人或动物发射的红外线而输出电信号，作用角度为110°。

可使用BISS001型红外成品组件，作用距离通过菲聂尔透镜调节。

振动传感器可采用ND-l型高灵敏振动位移传感器。

目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 产品分类 (1)3.1 按使用条件分类 (1)3.2 按输出口数分类 (1)4 技术要求 (1)4.1 一般要求 (1)4.2 指标要求 (2)5 测量方法 (7)5.1 外观检查 (7)5.2 插入损耗、分配损耗 (7)5.3 分支损耗 (8)5.4 相互隔离、反向隔离 (8)5.5 反射损耗 (8)5.6 屏蔽衰减 (9)5.7 端口载流能力 (10)6 防水性能试验方法 (10)有线电视系统用分支器和分配器（5MHz～1000MHz）技术要求和测量方法1 范围本技术文件规定了有线电视系统用分支器和分配器（5MHz～1000MHz）技术要求和测量方法。

本技术文件适用于有线电视系统用分支器和分配器（5MHz～1000MHz）的设计、生产和测试。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 5465.2—2008 电气设备用图形符号第2部分：图形符号（IEC 60417 DB:2007,IDT）GB/T 11318.1—1996 电视和声音信号的电缆分配系统设备与部件第1部分：通用规范3 产品分类3.1 按使用条件分类室内型和野外型。

3.2 按输出口数分类室内型分支器按分支口数分为一分支器、二分支器、三分支器、四分支器。

野外型分支器按分支口数分为一分支器、二分支器、四分支器。

室内型分配器按输出口数分为二分配器、三分配器、四分配器、六分配器、八分配器、十分配器、十二分配器、十四分配器和十六分配器。

野外型分配器按输出口数分为二分配器、三分配器和四分配器。

4 技术要求4.1 一般要求部件的外观应整洁，表面不应有明显凹痕、划伤、裂纹、毛刺、变形等现象；表面镀涂层不应起泡、龟裂和脱落；金属件不应有锈蚀和机械损伤；灌注物不应外溢。

介绍附加说明特点前面板各部分名称及其功能后背板各部分名称及其功能345技术规格附件保养666注意安全使用事项7 2本章解说分配器的特点承蒙惠顾本公司产品，甚表感谢！开始使用本机之前，请先详细阅读本说明书，并保存本说明书以备将来参考之用。

DS1800信号分配器可以通过后面板上的“Mode”自锁开关工作于“2-4”或“1-8”模式。

在“2-4”模式下，它把从CHA和CHB输入的音频信号进行处理后，分别从CH1～CH4和CH5～CH8输出；在“1-8”模式下，把从CHA输入的音频信号处理后从CH1～CH8这８个通道输出。

并且在上述两种工作模式下，CH1～CH8这8个输出通道的电平都独立可调，最大增益为6dB，另外，CHA和CHB输入还分别设置了一个LINK输出接口，方便机器间的互连。

注意:1>在某些国家或地区，电源插头的形状可能与本系统设备有所差异，但是与本设备的连接和操作方法是相同的。

2>使用本设备之前，请确认当地电压和机器背部电源插座旁边的标志电压一致！特点二路输入四路输出或一路输入八路输出的工作模式每个输出通道均设有独立的信号电平调整全平衡式输入输出连接输入通道的“LINK”输出功能隐藏式电平调节旋钮，可有效保证分配器的设置状态不被随意改变超低失真和超低噪声电路设计3前面板本章解说分配器各部分名称及其功能LEVELLEVELMODE SIGNAL CHA CH1CH2CH32-41-8SIGNAL CHB CH4CH5CH6CH7CH8DS1800POWERDISTRIBUTION SPLITTER 2 INTO 4/1 INTO 8+6+6+6+6+6+6+6+6电源开关接通或切断本机电源工作模式指示灯音频信号从CHA 输入的"1-8"模式指示CHA 通道信号指示灯当CHA 通道的输入信号大于40mV 时，该指示灯点亮CHB 通道信号指示灯当CHB 通道的输入信号大于40mV 时，该指示灯点亮工作模式指示灯音频信号从CHA 、CHB 输入的"2-4"模式指示CH8输出电平调整电位器顺时针旋转 输出增大，一直到+6d B，逆时针旋转 输出减小，一直到信号关断CH7输出电平调整电位器顺时针旋转 输出增大，一直到+6d B，逆时针旋转 输出减小，一直到信号关断CH6输出电平调整电位器顺时针旋转 输出增大，一直到+6d B，逆时针旋转 输出减小，一直到信号关断CH5输出电平调整电位器顺时针旋转 输出增大，一直到+6d B，逆时针旋转 输出减小，一直到信号关断CH4输出电平调整电位器顺时针旋转 输出增大，一直到+6d B，逆时针旋转 输出减小，一直到信号关断CH3输出电平调整电位器顺时针旋转 输出增大，一直到+6d B，逆时针旋转 输出减小，一直到信号关断CH2输出电平调整电位器顺时针旋转 输出增大，一直到+6d B，逆时针旋转 输出减小，一直到信号关断CH1输出电平调整电位器顺时针旋转 输出增大，一直到+6d B，逆时针旋转 输出减小，一直到信号关断注意：本设备在使用过程中如果将某一路的输出电位器逆时针旋转至最小位置时，此路是没有信号输出的。

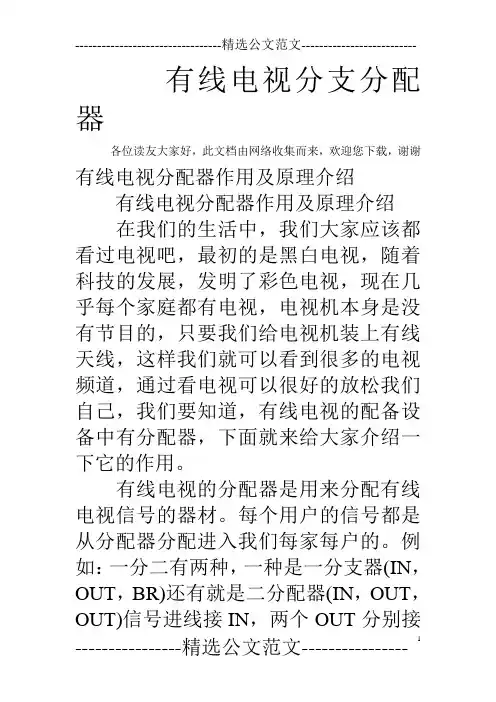

有线电视分支分配器各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢有线电视分配器作用及原理介绍有线电视分配器作用及原理介绍在我们的生活中，我们大家应该都看过电视吧，最初的是黑白电视，随着科技的发展，发明了彩色电视，现在几乎每个家庭都有电视，电视机本身是没有节目的，只要我们给电视机装上有线天线，这样我们就可以看到很多的电视频道，通过看电视可以很好的放松我们自己，我们要知道，有线电视的配备设备中有分配器，下面就来给大家介绍一下它的作用。

有线电视的分配器是用来分配有线电视信号的器材。

每个用户的信号都是从分配器分配进入我们每家每户的。

例如：一分二有两种，一种是一分支器(IN，OUT，BR)还有就是二分配器(IN，OUT，OUT)信号进线接IN，两个OUT分别接用户电视。

原理：有线电线分配器原理就是通过一些电阻电容电感的阻抗变换匹配电路合理分配信号，使各路输出端的信号互相不受影响，并且也不会影响到输入端的信号，但是分配器是有一定衰减作用的。

作用一：1.有线电视的分配器可以用于分配信号，譬如三分配器就是用于将一路信号平均分配成为三路，但在分配信号的同时也会带来分配损失，以三分配器为例，它的分配损失就是6dB，也就是说它的每一路信号都比原来的信号强度要减少6dB。

按照有线电视线路的标准，一般用户连接一个四分配器是不需要再加放大器的。

有线电视分配器对信号功率的分配分量大小用db(分贝)表示，这是一个相对量，类似我们日常所熟悉的倍数。

例如：我们把一个信号按1/2平均分配，每个信号即为。

换算成分贝表示即：(取的对数)X 10 -3db,因此，在理论上，把一个信号一分为二，这个信号即减小了-3db。

但在实际运用中，这些器件都不是理想化的。

所以，实际衰减要稍大于理论值。

作用二：有线电视分配器不但具有功率信号的分配功能，更重要的是它在分配信号的同时，对端口的是设备起到阻抗匹配的作用，这在高频宽带电路中是非常重要的。

HDMI分配器型号:XW-HD0104使用手册（本手册型号XW-HD0104）亲爱的顾客：谢谢您购买了本产品。

为了有效、安全地使用本产品，请在您安装、调试本产品前仔细阅读本手册。

并请保留本手册作为将来的参考。

特色●使用简单：无需设置，可立即使用。

●可堆叠：通过堆叠XW-HD0104，连接的HDMI设备数量可以更多。

●支持HDCP国际标准(高带宽数码内容保护) 1.0/1.1。

●支持HDMI1080P。

声明在没有预先书面通知的情况下，讯维公司保留以下权力：修改硬件、包装以及产品随同文件。

手册内容简介包装内容面板说明安装操作产品规格典型应用示意维护产品维修保修警告：为了降低火灾、触电及损害产品的风险：1) 不要把本设备暴露在雨淋、潮湿、滴漏的环境中。

不要将花瓶一类的盛装液体的容器放置在本设备上。

2) 不要将本设备安装在书架、橱柜等狭窄空间内。

应确保本设备通风良好。

3) 不要用报纸、桌布、窗帘等类物品遮住本设备的散热孔。

4) 不要将本设备安装在暖气、火炉以及包括功放等热源附近。

5) 不要将明火，例如点燃的蜡烛放置在本设备上。

6) 只用干燥的抹布来清洁本设备。

7) 在雷电天气或长期不用的情况下请将本设备断开电源。

8) 保护电源线，不要被踩踏或被用力拉拽。

9) 只使用生产商指定的附件。

10) 不要自行拆卸本设备，请将维修工作交给有资格的维修人员。

11) 不要将除连接线以外的金属线或铁片插入信号接头。

简介讯维的HDMI分配器XW-HD0104是一个四端口的HDMI分配器。

可以将输入的HDMI 信号分配成四路一致、同步的HDMI号输出。

由于XW-HD0104具有信号缓冲、放大能力，因此对于输入的HDMI信号，可以通过串接XW-HD0104的方法实现超过15米的远距离传输（扩展）；通过堆叠XW-HD0104的方法，可以显著提高HDMI输出端口的数量。

XW-HD0104为以下应用提供解决方案：HDTV、数字机顶盒、DVD、投影机的零售及展示场所；HDTV、数字机顶盒、DVD、投影机生产工厂的测试环境；数据中心控制；信息分配；会议室演示；教学环境和培训场所；以及对噪声、传输距离及安全有限制要求的应用。

有线电视分支分配器参数指标有线电视分支分配器技术指标二~八分配器技术指标：型号2xx 3xx 4xx 6xx 8xx插入损耗IN-OUT(dB)4-40 MHz 40-550 MHz 550-750 MHz 750-1000 MHz相互隔离度OUT-OUT(dB)5-40 MHz 30 25 27 25 25 40-550 MHz 30 28 30 25 25 550-750 MHz 28 25 30 25 25 750-1000 MHz 28 23 25 25 25 反射损耗IN/OUT(dB)5-40 MHz 22 22 20 20 20 40-550 MHz 20 20 20 20 20 550-750 MHz 20 18 18 18 18 750-1000 MHz 18 18 17 17 17 尺寸mm 53*49*17 74*50*17 74*50*17 118*60*17 118*60*17重量g 40 55 60 110 115一分支器技术指标分支损耗（dB） 6 8 10 12 14 16 18 20 22 24 26 28 30 32分支损耗偏差dB ±插入损耗4-470 MHzIN-OUT470-750 MHz(dB)750-1000 MHz反向隔离度4-470 MHz 25 30 25 30 30 35 35 35 38 40 42 42 42 45 TAP-OUT470-750 MHz 24 25 25 28 28 30 32 32 35 35 38 38 38 42(dB)750-1000 MHz 22 24 25 26 26 28 28 30 32 35 36 36 37 38反射损耗4-470 MHz 20 20 20 20 20 20 20 20 20 20 20 20 20 20 IN/OUT/TAP470-750 MHz 20 20 20 20 20 20 20 20 20 20 20 20 20 20750-1000 MHz 17 17 17 17 17 17 17 17 17 17 17 17 17 17尺寸mm 53*49*17重量g 40二分支器技术指标：分支损耗（dB）8 10 12 14 16 18 20 22 24 27 30 32分支损耗偏差dB ±插入损耗4-470 MHzIN-OUT470-750 MHz(dB)750-1000 MHz反向隔离度4-470 MHz 28 25 28 28 28 28 35 35 40 40 42 42 TAP-OUT470-750 MHz 26 23 25 25 25 26 30 33 35 35 38 38 (dB)MHz 25 22 25 25 25 26 30 30 30 30 35 35相互隔离度MHz 28 30 30 30 30 30 30 30 30 30 30 30 TAP-TAP470-750 MHz 28 25 25 25 25 25 25 25 25 25 25 25(dB)MHz 25 25 25 25 25 25 25 25 25 25 25 25反射损耗MHz 20 20 20 20 20 20 20 20 20 20 20 20 IN/OUT/TAP MHz 20 20 20 20 20 20 20 20 20 20 20 20(dB)750-1000 MHz 18 16 18 18 18 18 18 18 18 18 18 18尺寸mm 74*49*17重量g 55三分支器技术指标：分支损耗（dB）10 12 14 16 18 20 22 24 27 30 32分支损耗偏差±插入损耗4-470 MHzIN-OUT470-750 MHz750-1000 MHz反向隔离度4-470 MHz 28 27 27 32 35 32 35 40 38 40 40 TAP-OUT470-750 MHz 30 25 28 30 35 30 32 35 35 38 38(dB)750-1000 MHz 25 23 25 30 32 30 30 35 32 35 35相互隔离度4-470 MHz 28 25 26 25 26 27 27 27 27 27 27 TAP-TAP470-750 28 25 25 25 25 25 25 25 25 25 25(dB)750-1000 MHz 25 25 25 25 25 25 26 25 25 25 25反射损耗4-470 MHz 20 20 20 20 20 20 20 20 20 20 20 IN/OUT/TAP470-750 MHz 20 20 20 20 20 20 20 20 20 20 20(dB)750-1000 MHz 16 17 17 17 17 17 17 17 17 17 17尺寸mm 74*50*17重量g 55四分支器技术指标：分支损耗（dB）10 12 14 16 18 20 22 24 27 30 32dB ±插入损耗MHzIN-OUT MHz(dB)MHz反向隔离度MHz 28 26 26 30 30 32 40 32 40 40 40 TAP-OUT MHz 25 25 25 28 28 30 32 32 38 38 38(dB)750-1000 MHz 25 22 23 25 27 27 28 30 32 32 32相互隔离度4-470 MHz 27 28 28 28 28 28 28 28 28 27 27 TAP-TAP470-750 MHz 27 25 25 25 25 25 25 25 25 25 25(dB)750-1000 MHz 25 25 25 25 25 25 25 25 25 25 25反射损耗4-470 MHz 20 20 20 20 20 20 20 20 20 20 20 IN/OUT/TAP470-750 MHz 18 18 18 18 18 18 18 18 18 18 18(dB)MHz 17 17 17 17 18 17 17 17 17 17 17尺寸mm 74*60*17重量g 70六分支器技术指标：分支损耗（dB）12 14 16 18 20 22 24 26 27 30 32分支损耗偏差±插入损耗4-550 MHzIN-OUT550-750 MHz(dB)750-1000 MHz反向隔离度4-550 MHz 25 28 25 25 30 32 32 32 35 35 35 TAP-OUT550-750 MHz 22 25 25 25 28 30 30 30 30 30 30(dB)750-1000 MHz 22 22 23 24 28 28 28 28 30 30 30相互隔离度4-550 MHz 23 24 24 24 24 24 24 24 24 24 24 TAP-TAP550-750 22 22 22 22 23 23 23 23 23 23 23(dB)750-1000 MHz 22 22 22 22 22 22 22 22 22 22 22反射损耗4-550 MHz 20 20 20 20 20 20 20 20 20 20 20 IN/OUT/TAP550-750 MHz 17 17 18 18 18 18 18 18 18 18 18(dB)750-1000 MHz 16 16 17 17 17 17 17 17 17 17 17尺寸mm 118*60*17重量g 110八分支器技术指标：分支损耗（dB）12 14 16 18 20 22 24 26 27 30 32分支损耗偏差dB ±插入损耗4-550 MHz -IN-OUT550-750 -(dB)750-1000 -反向隔离度4-550 - 27 27 27 30 32 35 32 30 35 35 TAP-OUT550-750 - 25 25 25 25 30 30 30 30 30 30(dB)750-1000 MHz - 24 24 24 25 28 28 28 28 30 30相互隔离度4-550 MHz 25 25 25 25 25 25 25 25 25 25 25 TAP-TAP550-750 25 24 24 24 24 25 25 25 25 25 25(dB)750-1000 MHz 24 23 23 23 23 24 24 24 24 24 24反射损耗4-550 MHz 19 20 20 20 20 20 20 20 20 20 20 IN/OUT/TAP550-750 MHz 18 18 18 18 18 18 18 18 18 18 18(dB)750-1000 MHz 17 17 16 17 17 17 17 17 17 17 17尺寸118*60*17重量115本技术资料由弱电之家网整理。

有线电视系统专用分支分配器产品说明书1. 产品介绍分配器是用来分配高频信号的部件。

它能将一路输入信号均等地分成几路输出，它具有一个输入端和几个输出端。

分配器一般都按输出路数的多少来分类，这样就有二分配器、三分配器、四分配器、六分配器等等。

从组成分配器电路的原理来看，最基本的是二分配器和三分配器，也就是说四分配器是由三个二分配器组成的，而六分配器是由一个二分配器和两个三分配器组成。

分支器是从干线或者支线上取出一部分信号并馈送给电视机所用部件，因此分支器既有干线输入端、干线输出端，又有一个或多个分支输出端。

如果把分支器接入干线，从干线输入端输入信号，那么大部分信号通过干线输出端传输给干线系统，另一部分信号则通过分支输出端进入支线。

分支器通常用在有线电视系统的末端。

如果在分支输出端上接电视机，则在干线或支线上就不应产生由电视机辐射来的反射波和本振信号等无用信号；如果从分支输出加入信号，对于干线输出端应无影响，这就是分支器单向传输的特性。

正因为分支器具有这一特性，才使得各个电视用户的电视机之间互不影响。

一般根据分支输出端的多少可分为一分支器、二分支器、四分支器等。

2. 性能指标（1）防水电流通过型分配器性能参数）通用型分配器性能参数（2（3）防水电流通过型一分支器性能参数（4）防水电流通过型二分支器性能参数（6）通用型二分支器性能参数（8）内置高通滤波器的分配器二分配工作原理图四分配工作原理图四分支工作原理图4. 外观照片普遍要求：分支分配器的外观应整洁，表面不应有明显的凹痕、划伤、裂纹、毛刺、变形等现象；表面镀层不应起泡、龟裂和脱落；金属不应有锈蚀和机械磨损；灌注物不应外溢出。

整机机械结构及部件应紧固无松动。

说明功能的文字符号和图形符合标志应完整、正确、清晰、牢固，图形符号应符合GB5465.2的规定。

普通分支分配器的腔体尺寸应≧56×30×15mm（长×宽×高），每个端口输入输出必须带隔离电容。

知识创造未来
有线电视分支分配器
有线电视分支分配器是一种用于将有线电视信号分配到多个电视机或设备的装置。

它通常由一个输入端口和多个输出端口组成，可以将输入的有线电视信号分支输出到不同的电视机或设备上。

有线电视分支分配器可以在家庭或办公室中使用，以便将有线电视信号传输到不同的房间或设备。

它可以提供高质量的信号传输，并且通常具有金属外壳以保护内部电路。

使用有线电视分支分配器时，用户可以通过连接适当的电缆将电视机或设备连接到输出端口，以便接收分配的有线电视信号。

这样，多个电视机或设备就可以同时收看相同的有线电视信号。

有线电视分支分配器通常有不同的规格和端口数量，以适应不同的需求。

用户可以根据自己的需求选择合适的型号和规格的有线电视分支分配器。
