接触器介绍接触器是电力拖动和自动控制系统中使用量大、面广的一种低压控制电器，用来频繁地接通和断开交直流主回路和大容量控制电路。
主要控制对象是电动机，也可以控制其他负载，如电焊机、电照明、电容器、电阻炉等。
交流接触器具有操作频率高、使用寿命长、工作可靠、性能稳定、维护方便等优点，能实现远距离控制，同时还具有欠电压释放保护和零电压保护功能。
按控制电流性质的不同，接触器分交流接触器和直流接触器两大类。
一、接触器的结构和工作原理接触器主要由电磁机构、触头系统和灭弧装置组成，其结构如图所示。
当接触器线圈通电后，在铁心中产生磁通。
由此在衔铁气隙处产生吸力，使衔铁产生闭合动作，主触头在衔铁的带动下也闭合，于是接通了主电路。
同时，衔铁还带动辅助触头动作，使原来打开的辅助触头闭合，而使原来闭合的辅助触头打开。
当线圈断电或电压显著降低时，吸力消失或减弱，衔铁在缓冲弹簧作用下，主、辅触头又恢复到原来状态。
这就是接触器的工作原理。
接触器的图形、文字符号如图所示。
二、交流接触器交流接触器线圈通以交流电，主触头接通，断开交流主电路。
当交流磁通穿过铁心时，将产生涡流和磁滞损耗，使铁心发热。
为减少铁损，铁心用硅钢片冲压而成。
为便于散热，线圈做成短而粗的圆筒状绕在骨架上，CJ20 系列交流接触器实物如图所示，交流接触器工作原理如图所示。
常用的交流接触器有CJ10、CJ12、CJ10X、CJ20、CJX2、CJX1、3TB、3TD、LC1-D、LC2-D等系列。
三、直流接触器直流接触器线圈通以直流电流，主触头接通，断开直流主电路，CZ0系列直流接触器外形如图所示。
因为线圈通入的是直流电，铁心中不会产生涡流和磁滞损耗，所以不会发热。
直流接触器灭弧较困难，一般采用灭弧能力较强的磁吹灭弧装置。
对于 250A 以上的直流接触器，往往采用串联双绕组线圈，直流接触器双绕组线圈接线如图所示。
线圈1为启动线圈，线圈2为保持线圈，接触器的一个常闭辅助触头与保持线圈并联连接。
电力入门知识—接触器、熔断器、继电器功能及应用一、接触器接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电。
接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
1.1接触器工作原理接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。
直流接触器的工作原理跟温度开关的原理有点相似。
1.2接触器分类按主触点连接回路的形式分为：直流接触器、交流接触器。
按操作机构分为：电磁式接触器、永磁式接触器。
永磁交流接触器是利用磁极的同性相斥、用永磁驱动机构取代传统的电磁铁驱动机构而形成的一种微功耗接触器国内成熟的产品型号：CJ20J、NSFC1、NSFC2、NSFC3、NSFC4、NSFC5、NSFC12、NSFC19、CJ40J、NSFMR。
1.3接触器的选择依据根据电路中负载电流的种类选择接触器的类型；接触器的额定电压应大于或等于负载回路的额定电压；吸引线圈的额定电压应与所接控制电路的额定电压等级一致；额定电流应大于或等于被控主回路的额定电流。
二、熔断器熔断器（fuse）是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。
熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。
熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。
2.1熔断器工作原理利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。
熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。

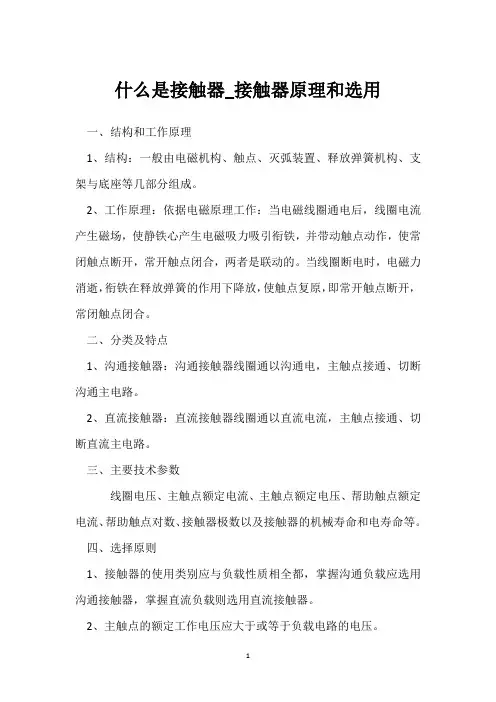

什么是接触器_接触器原理和选用
一、结构和工作原理
1、结构：一般由电磁机构、触点、灭弧装置、释放弹簧机构、支架与底座等几部分组成。
2、工作原理：依据电磁原理工作：当电磁线圈通电后，线圈电流产生磁场，使静铁心产生电磁吸力吸引衔铁，并带动触点动作，使常闭触点断开，常开触点闭合，两者是联动的。
当线圈断电时，电磁力消逝，衔铁在释放弹簧的作用下降放，使触点复原，即常开触点断开，常闭触点闭合。
二、分类及特点
1、沟通接触器：沟通接触器线圈通以沟通电，主触点接通、切断沟通主电路。
2、直流接触器：直流接触器线圈通以直流电流，主触点接通、切断直流主电路。
三、主要技术参数
线圈电压、主触点额定电流、主触点额定电压、帮助触点额定电流、帮助触点对数、接触器极数以及接触器的机械寿命和电寿命等。
四、选择原则
1、接触器的使用类别应与负载性质相全都，掌握沟通负载应选用沟通接触器，掌握直流负载则选用直流接触器。
2、主触点的额定工作电压应大于或等于负载电路的电压。
3、主触点的额定工作电流应大于或等于负载电路的电流。
4、接触器主触点的额完工作电流是在规定条件下（额定工作电压、使用类别、操作频率等）能够正常工作的电流值，当实际使用条件不同时，这个电流值也将随之转变。

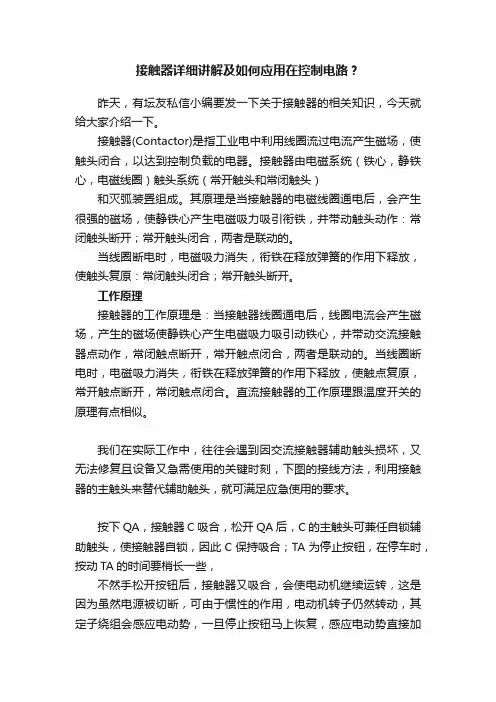

接触器详细讲解及如何应用在控制电路？昨天，有坛友私信小编要发一下关于接触器的相关知识，今天就给大家介绍一下。
接触器(Contactor)是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。
其原理是当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作：常闭触头断开；常开触头闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原：常闭触头闭合；常开触头断开。
工作原理接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。
直流接触器的工作原理跟温度开关的原理有点相似。
我们在实际工作中，往往会遇到因交流接触器辅助触头损坏，又无法修复且设备又急需使用的关键时刻，下图的接线方法，利用接触器的主触头来替代辅助触头，就可满足应急使用的要求。
按下QA，接触器C吸合，松开QA后，C的主触头可兼任自锁辅助触头，使接触器自锁，因此C保持吸合；TA为停止按钮，在停车时，按动TA的时间要梢长一些，不然手松开按钮后，接触器又吸合，会使电动机继续运转，这是因为虽然电源被切断，可由于惯性的作用，电动机转子仍然转动，其定子绕组会感应电动势，一旦停止按钮马上恢复，感应电动势直接加在接触器线圈上，使其两次吸合，电动机继续运转。
注意：380V的电路有缺陷，就是电动机停止运转后，其引出线及电动机带电，使维修不太安全，因此，这种线路只能在应急时使用。
接触器辅助出头损坏的应急处理办法电路图接触器与断路器的区别接触器是利用线圈来控制电路的通断，接触器通电后，常开的就闭上了，常闭的打开，这样来控制。
交流接触器基础知识及原理_交流接触器接线图
交流接触器是工业控制中常用的元器件，通常交流接触器有三组主触点，一组或者两组辅助触点，其目的是为了低压控制高压，或者远距离控制。
电气：KM
电气符号：
交流接触器的控制电压分AC220V，380V，24V，DC24V等，对于24V 来说，购买的时候一定要说明是直流还是交流，不要简单说成24V。
交流接触器有三组常开主触点，通常控制三相电源或者单相电源的通断。
控制线圈为A1、A2触点，用于控制主触点的开合。
辅助触点有一常开、一常闭、一常开一常闭等几种组成，一般选择常开（NO）触点的，用来给控制回路进行反馈或者用于交流接触器的自锁。
为控制三相380V回路通断的接线
交流接触器得电后：线圈得电，铁芯产生电磁吸力，可以克服复位弹簧的弹力，拉动衔铁向下移动，这个时候触点系统会发生变化：常开点NO闭合，常闭点NC断开，这是最基本的接触器控制，接触器就是靠触点的通断变化来间接控制电路的！
交流接触器失电或者断电后，线圈不得电，铁芯没有电磁吸力，这个时候复位弹簧的弹力带动衔铁复位，衔铁弹起，这个时候衔铁带动交流接触器的触点系统移动，恢复为最起初的状态：常开点NO断开，常闭点NC闭合接
通。
为控制单相220V回路的接线。
接触器的结构、主要技术参数、选用及主要问题1.接触器的结构接触器也称为电磁开关。
接触器主要分为交流接触器和直流接触器两种。
前者用于开闭交流电路，后者用于开闭直流电路。
接触器利用主触头来开闭电路，用辅助触头来执行控制指令。
接触器的主触头一般有3对常开主触头，采用双断点桥式触头结构，而辅助触头通常为一对或两对具有动合与动断的触头。
当励磁线圈两端加上额定电压时，动铁心与静铁心之间产生大于反作用弹簧力的电磁吸力，动、静铁心吸合，带动动铁心上的触头动作，即动断触头断开，动合触头闭合；当励磁线圈端电压消失后，电磁吸力消失，触头在反弹力作用下恢复常态。
接触器主要用于远距离接通和分断电路，还用于电动机的频繁起动、停止、反转和反接制动以及其他电器的频繁操作。
小型的接触器也经常作为中间继电器配合主电路使用。
在变频控制系统中，主接触器安装在断路器的下方，通过控制接触器主触头的开闭接通或分断变频器的输入电源，在变频器发生故障的情况下，通过故障信号使其快速分断。
接触器主要由电磁线圈、固定铁心、活动铁心、触头、辅助触头、灭弧罩（指大容量）和接线端组成。
接触器的触头，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
接触器的动作动力来源于电磁铁，电磁铁由上下两个“山”字形硅钢片材料做成的铁心组成，其中一个铁心固定，在上面套上线圈，另一半是活动铁心，用以带动主触头和辅助触头的开闭。
为了使磁力稳定，铁心的吸合面上加上短路环，接触器在失电后依靠弹簧复位。
也有的接触器采用绕楞角转动的拍合式电磁铁结构。
接触器为了保护触头均具有灭弧系统，大容量的交流接触器（20A 以上）采用缝隙灭弧罩及灭弧栅片灭弧，利用断开电路时产生的电磁力，快速拉断电弧，以保护触头。
直流接触器的灭弧系统较为特殊，通常采用单断点指形主触头结构和串联磁吹，陶土灭弧罩组成的灭弧系统或带灭弧触头的永磁恒定磁场磁吹陶土灭弧罩的灭弧系统（采用永磁恒定磁场灭弧，主触头接线端子必须按“+”、“-”极性连接直流电源）。
接触器的使用注意事项都有哪些接触器是常见的电气控制设备，广泛应用于工业、电力等领域。
正确使用接触器可以提高设备的可靠性和安全性，但如果使用不当，则可能会造成设备故障或危险事故。
为了避免这些问题，下面列举了一些接触器的使用注意事项。
1. 接线接线时必须遵循正确的接线方法，确保接线正确可靠、不产生短路或断路等故障。
首先，应该根据接触器的接线图及操作说明书，正确地连接电源线、控制线和负载线。
同时，还需要注意接线端子的松紧度，确保不会因为接线不牢固而引起故障或危险。
2. 清洁与维护接触器平时需要定期进行清洁和维护，以确保其正常工作。
特别是在潮湿和腐蚀环境中，清洁和维护变得更加重要。
在进行清洁和维护时，应注意三个方面：清洁接触器本身、清洁接触器所控制的负载、清洁接触器周围的环境。
如果接触器存在问题或有异常，应及时进行维修或更换。
3. 传导散热由于接触器长时间工作可能会产生热量，因此在使用时需要考虑传导散热。
一般情况下，接触器的散热可以通过安装散热器或使用设备本身进行散热。
如果使用设备本身进行散热，则需要考虑其散热的能力是否足够，并根据制造厂家的说明来正确安装。
4. 过流保护在使用接触器时，还应该进行过流保护。
过流保护可以保护设备不会因为过电流而受损或烧毁。
一般可以通过采取保险丝、断路器、电流互感器等方式来进行过流保护。
5. 动作次数接触器的寿命与其动作次数有着密切的关系。
因此，在使用接触器时要注意控制其动作次数，避免过度使用。
可以通过延时器、变频器等方式来控制接触器的动作次数。
同时，还需要定期检查接触器的寿命，及时更换老化或故障的接触器。
6. 安全在使用接触器时，还要注意其安全问题。
例如，接触器周围应该有防护罩，以避免误触和触电等事故。
同时，应该使用符合标准的电器器材和正确的接地装置，以保证电器的安全性。
7. 控制线最后，还应该对接触器的控制线需要进行考虑。
控制线的长度和其他电器连接要素都应该符合标准要求，以确保电气连接和控制正常进行。
接触器基本知识详解一、接触器的作用接触器是一种自动的电磁式开关，适用于远距离频繁地接通或分断交、直流电路及大容量控制电路，属于控制类电器。
它不仅能实现远距离自动操作和欠电压释放等保护功能，而且还具有控制容量大、工作可靠、操作效率高、使用寿命长等优点。
接触器有主、辅触点，分别用于通断主电路和二次控制回路。
二、接触器的选用交、直流接触器的选用方法相同，主要有：1、按接触器的控制对象确定极数、电流种类，选择相应型式的接触器。
2、按主电路的参数，主要是考虑额定电压、额定电流、额定通断能力和耐受过载的能力来确定选择相应的接触器。
3、按控制电路的参数，主要是考虑电磁线圈的电压和电流来确定选择相应的接触器。
4、按工作制选用。
例如长期工作制，应选接触器的额定电流要比长时间最大负荷大30%～40%；若为间断长期工作制，则接触器的额定电流可比最大负荷大10%～20%；若为反复短时工作制则视具体情况，可选择接触器的额定电流略大于最大负荷电流。
5、根据系统控制的要求，确定辅助触头的种类、数量和组合形式。
对于辅助触头的容量选择，要考虑辅助触头的通断能力和其他参数。
6、对于接触器的接通与断开能力，选用时应注意一些使用类别中的负载，如电容器、钨丝灯等照明器，其接通时电流数值大，通断时间也较长，选用时应留有余量。
7、对于接触器的电寿命及机械寿命，由已知每小时平均操作次数和机器的使用寿命年限，计算需要的电寿命，若不能满足要求则应降容使用。
8、选用时应考虑环境温度、湿度，使用场所的振动、尘埃、化学腐蚀等，应按相应环境选用不同类型接触器。
9、接触器的额定电流应按电动机的额定电流和工作状态来选择。
接触器的额定电流应为电动机额定电流的1.3~2倍。
三、交流接触器1、交流接触器的型号及含义交流接触器在电路图中的文字符号用KM表示。
接触器的图形符号如下图所示。
交流接触器的型号含义说明2、电磁式交流接触器的结构原理１）电磁式交流接触器的结构电磁式交流接触器主要由电磁系统、触头系统、灭弧系统及其它部分组成。
关于接触器不得不知道的几个知识1 用途的分类接触器是一种自动化的控制电器。
接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
接触器按被控电流的种类可分为交流接触器和直流接触器。
这里主要介绍常用的交流接触器。
交流接触器又可分为电磁式和真空式两种。
2 型号说明(1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。
(2)电磁式交流接触器型号为CJ。
真空式交流接触器型号为CZ。
3 电磁式交流接触器的结构和工作原理(1)结构：接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。
②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。
主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。
为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。
④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。
(2)工作原理：当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。
当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。
4 交流接触器的选用与运行维护(1)选用：①主回路触点的额定电流应大于或等于被控设备的额定电流，控制电动机的接触器还应考虑电动机的起动电流。
为了防止频繁操作的接触器主触点烧蚀，频繁动作的接触器额定电流可降低使用。
②接触器的电磁线圈额定电压有36V、110V、220V、380V等，电磁线圈允许在额定电压的80%～105%范围内使用。
(2)运行维护：①运行中检查项目：1)通过的负荷电流是否在接触器额定值之内；2)接触器的分合信号指示是否与电路状态相符；3)运行声音是否正常，有无因接触不良而发出放电声；4)电磁线圈有无过热现象，电磁铁的短路环有无异常。
5)灭弧罩有无松动和损伤情况；6)辅助触点有无烧损情况；7)传动部分有无损伤；8)周围运行环境有无不利运行的因素，如振动过大、通风不良、尘埃过多等。
②维护：在电气设备进行维护工作时，应一并对接触器进行维护工作。
1)外部维护：a．清扫外部灰尘；b．检查各紧固件是否松动，特别是导体连接部分，防止接触松动而发热；2)触点系统维护：a．检查动、静触点位置是否对正，三相是否同时闭合，如有问题应调节触点弹簧；b．检查触点磨损程度，磨损深度不得超过1mm，触点有烧损，开焊脱落时，须及时更换；轻微烧损时，一般不影响使用。
清理触点时不允许使用砂纸，应使用整形锉；c．测量相间绝缘电阻，阻值不低于10MΩ；d．检查辅助触点动作是否灵活，触点行程应符合规定值，检查触点有无松动脱落，发现问题时，应及时修理或更换。
3)铁芯部分维护：a．清扫灰尘，特别是运动部件及铁芯吸合接触面间；b．检查铁芯的紧固情况，铁芯松散会引起运行噪音加大；c．铁芯短路环有脱落或断裂要及时修复。
4)电磁线圈维护：a．测量线圈绝缘电阻；b．线圈绝缘物有无变色、老化现象，线圈表面温度不应超过65°C；c．检查线圈引线连接，如有开焊、烧损应及时修复。
5)灭弧罩部分维护：a．检查灭弧罩是否破损；b．灭弧罩位置有无松脱和位置变化；c．清除灭弧罩缝隙内的金属颗粒及杂物。
5 真空交流接触器工作原理真空接触器以真空为灭弧介质，其主触点密封在特制的真空灭弧管内。
当操作线圈通电时，衔铁吸合，在触点弹簧和真空管自闭力的作用下触点闭合；操作线圈断电时，反力弹簧克服真空管自闭力使衔铁释放，触点断开。
接触器分断电流时，触点间隙中会形成由金属蒸汽和其它带电粒子组成的真空电弧。
因真空介质具有很高的绝缘强度，且介质恢复速度很快，真空中燃弧时间一般小于10ms。
真空接触器与真空断路器具有共同的特点：(1)分断能力强：分断电流可达额定电流的10～20倍；(2)寿命长：电寿命达数十万次，机械寿命可达百万次；(3)体积小、重量轻、无飞弧距离，安全可靠；(4)维修简便，主触点无需维修，运行噪声小，运行不受恶劣环境影响；(5)可频繁操作。
6 真空接触器应用和维护(1)真空接触器用于交流50Hz，主回路额定工作电压1140V、660V、380V的配电系统。
供频繁操作较大的负荷电流用，在工业企业被广泛选用，特别适用于环境恶劣和易燃易爆危险场所。
(2)真空接触器的检查与维护：①真空接触器的真空管灭弧室的维护工作与真空断路器基本相同，可结合被控设备同时进行维护。
②真空接触器应进行定期检查：1)每半年检查一次真空管的开距和超距；2)每年检查一次其动作性能；3)每季度应检查一次辅助触点有无损伤脱落；4)每1～2年用耐压试验法检测真空灭弧管的真空度。
③维护：真空接触器的维护工作除真空灭弧管外，其它项目均与电磁式接触器相同。
接触器的选用方法接触器的选用应按满足被控制设备的要求进行，除额定工作电压应与被控设备的额定电压相同外，被控设备的负载功率、使用类别、操作频率、工作寿命、安装方式及尺寸以及经济性等是选择的依据。
1、控制电热设备用交流接触器的选用这类设备有电阻炉、调温加热器等，此类负载的电流波动范围很小，按使用类别分属于AC－1，接触器控制此类负载是很轻松的，而且操作也不频繁。
因此，选用接触器时，只要按接触器的约定发热电流Ith等于或大于电热设备的工作电流的1.2倍。
例一：试选用一接触器来控制380V、15KW三相Y形接法的电阻炉。
解：先算出各相额定工作电流Ie。
Ith＝1.2Ie=1.2×22.7=27.2A因而可选用约定发热电流Ith≥27.2A的任何型号接触器。
如：CJ20－25、CJX2－18、CJX1－22、CJX5－22等型号。
2、控制照明设备用接触器的选用照明设备的类型很多，不同类型的照明设备，起动电流和起动时间也不一样。
此类负载为使用类别AC－5a或AC－5b。
如起动时间很短，可选择其约定发热电流Ith等于照明设备工作电流Ie的1.1倍即可，起动时间稍长以及功率因数较低的，可选择其约定发热电流比照明设备的工作电流更大一些，参见表1。
表1 控制照明设备的接触器选用原则3、控制电焊变压器用接触器的选用电焊变压器因二次侧的电极短路而出现陡削的大电流，在一次侧出现较大的电流，所以，必需按变压器的额定功率、额定工作电流、电极短路时一次侧的短路电流及焊接频率来选用接触器。
此类负载使用类别属AC－6a类。
表2为选用参考表。
表2 电焊变压器选用接触器参考表4、笼型感应电动机AC－3使用类别用接触器的选用电动机有笼型和绕线型电动机，其使用类别分别为AC－2，AC－3和AC－4，因此，对不同型式和使用类别的电动机用选用不同结构的接触器。
笼型电动机的起动电流约为6倍电动机额定电流Ie，接触器分断电流为电动机额定电流Ie。
其使用类别分别为AC－3，如：水泵、风机、拉丝机、镗床、印刷机以及钢厂中的热剪机等，这里可选用直动式交流接触器。
选用的方法有查表法和查选用曲线法，在产品样本中直接列出在不同额定工作电压下的额定工作电流和可控制电动机的功率，以免除用户的换算，这时可以按电动机功率或额定工作电流，用查表法选用接触器。
表3和表4列出了CJX2和CJX1系列接触器可控制电动机的功率，表7.1～7.7还列出了在不同使用类别下的电寿命数据，这就为用户选用接触器提供了方便。
上面是查表法，下面介绍查电寿命选用曲线来选用接触器主方法。
图1为CJX2系列交流接触器电寿命选用曲线，图中横坐标下面有三条横线，分别代表220V、380 V、440V时电动机在AC－3条件下的功率。
例如：380V、7.5KW的电动机或220V、4KW的电动机，这时对应的电流约为15A，可选用额定工作电流为16A的接触器。
沿图上380V、7.5KW处的垂直虚线与第三条折线（对应于CJX2－16）的交点，然后沿水平方向对应的纵坐标交点，即为所选用的接触器的电寿命为2×次。
如果选用额定工作电流为25A的接触器，则此垂直虚线与第四条折线（CJX2－25）的交点，则可查出时电寿命为3.5×次。
这说明选用大容量接触器可提高电寿命。
在图1中还有AC－4条件下的电寿命选用曲线。
如果380V、7.5KW电动机仍然选用16A的接触器，查AC－4的电寿命，因AC－4条件下，接触器的分断电流为6Ie＝6×16A=96A，则X横坐标电流为96 A处的垂直线和第三条折线的交点所对应的纵坐标即是AC－4电寿命，约为8×次。
表3 CJX2系列接触器的主要技术参数5、绕线式感应电动机AC－2使用类别用接触器的选用此类负载下接触器的接通电流与分断电流均为2.5倍电动机的额定电流Ie。
即AC－2使用类别，一般选用转动式交流接触器较合适。
因为其电寿命比直动式的高，而且便于维修。
选用时可按电动机额定电流查表即可。
（注意：每小时操作循环次数较高的场合，不宜选用CJ12B）。
也可选用直动式交流接触器，但其电寿命不如转动式。
AC－3电寿命为120万的直动式接触器，在AC－2使用，其电寿命约为十万次左右。
6、笼型感应电动机AC－4使用类别用接触器的选用当电动机处于点动或需反向运转、反接制动时，负载与AC－3不同，其接通电流为6Ie。
为AC－4使用类别。
在表4中，（CJX1系列交流接触器主要技术参数），给出了AC－4使用类别下电动机对应功率。
可以看出，此时的功率要比AC－3条件下小一些。
在表7.1～7.7中给出了额定电压380V、AC－4条件下接触器的额定工作电流值，据此，可计算出AC－4使用类别下可控电动机功率Pm。
例如，CJX1－9型交流接触器在380V、AC－4条件下其额定工作电流为3.3A。
我们知道电动机的额定输出功率=3UeIeCOSΦ其中：Ue－电动机的额定电压；Ie－电动机的额定电流；COSΦ－电动机的功率因数；-电动机的效率。
将上述接触器AC－4条件下的额定电流值3.3A代入上式，假定电机的COS＝0.85，＝0.9，则＝3×380×3.3×0.85×0.9=1.66KW 即CJX1－9交流接触器在380V、AC－4使用类别下可控制的三相笼型电动机约在1.66KW以下。
如果触头寿命允许适当缩短，则AC－4的额定工作电流可适当增大。
