电气基础知识接触器科技名词定义中文名称：接触器英文名称：contactor定义：能频繁关合、承载和开断正常电流及规定的过载电流的开断和关合装置。
所属学科：电力（一级学科）；配电与用电（二级学科）本内容由全国科学技术名词审定委员会审定公布接触器接触器(Contactor)是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。
其原理是当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作：常闭触头断开；常开触头闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原：常闭触头闭合；常开触头断开。
目录分类结构说明接触器与继电器的区别技术发展接触器的触头接触不牢靠的原因及处理方法简介分类结构说明接触器与继电器的区别技术发展接触器的触头接触不牢靠的原因及处理方法展开简介在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。
接触器控制容量大，适用于频繁操作和远距离控制。
是自动控制系统中的重要元件之一。
在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛。
海关HS编码：85364100（主电路电压<=60V的接触器），85364900（60V<主电路电压<=1000V的接触器），85353000（主电路电压>1000V的接触器）分类通用接触器可大致分以下两类。
1交流接触器。
主要有电磁机构。
触头系统。
灭弧装置等组成。
常用的是CJ10。
CJ12。
CJ12B等系列。
2直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。
交流接触器基础知识及原理_交流接触器接线图
交流接触器是工业控制中常用的元器件，通常交流接触器有三组主触点，一组或者两组辅助触点，其目的是为了低压控制高压，或者远距离控制。
电气：KM
电气符号：
交流接触器的控制电压分AC220V，380V，24V，DC24V等，对于24V 来说，购买的时候一定要说明是直流还是交流，不要简单说成24V。
交流接触器有三组常开主触点，通常控制三相电源或者单相电源的通断。
控制线圈为A1、A2触点，用于控制主触点的开合。
辅助触点有一常开、一常闭、一常开一常闭等几种组成，一般选择常开（NO）触点的，用来给控制回路进行反馈或者用于交流接触器的自锁。
为控制三相380V回路通断的接线
交流接触器得电后：线圈得电，铁芯产生电磁吸力，可以克服复位弹簧的弹力，拉动衔铁向下移动，这个时候触点系统会发生变化：常开点NO闭合，常闭点NC断开，这是最基本的接触器控制，接触器就是靠触点的通断变化来间接控制电路的！
交流接触器失电或者断电后，线圈不得电，铁芯没有电磁吸力，这个时候复位弹簧的弹力带动衔铁复位，衔铁弹起，这个时候衔铁带动交流接触器的触点系统移动，恢复为最起初的状态：常开点NO断开，常闭点NC闭合接
通。
为控制单相220V回路的接线。
接触器基本知识详解一、接触器的作用接触器是一种自动的电磁式开关，适用于远距离频繁地接通或分断交、直流电路及大容量控制电路，属于控制类电器。
它不仅能实现远距离自动操作和欠电压释放等保护功能，而且还具有控制容量大、工作可靠、操作效率高、使用寿命长等优点。
接触器有主、辅触点，分别用于通断主电路和二次控制回路。
二、接触器的选用交、直流接触器的选用方法相同，主要有：1、按接触器的控制对象确定极数、电流种类，选择相应型式的接触器。
2、按主电路的参数，主要是考虑额定电压、额定电流、额定通断能力和耐受过载的能力来确定选择相应的接触器。
3、按控制电路的参数，主要是考虑电磁线圈的电压和电流来确定选择相应的接触器。
4、按工作制选用。
例如长期工作制，应选接触器的额定电流要比长时间最大负荷大30%～40%；若为间断长期工作制，则接触器的额定电流可比最大负荷大10%～20%；若为反复短时工作制则视具体情况，可选择接触器的额定电流略大于最大负荷电流。
5、根据系统控制的要求，确定辅助触头的种类、数量和组合形式。
对于辅助触头的容量选择，要考虑辅助触头的通断能力和其他参数。
6、对于接触器的接通与断开能力，选用时应注意一些使用类别中的负载，如电容器、钨丝灯等照明器，其接通时电流数值大，通断时间也较长，选用时应留有余量。
7、对于接触器的电寿命及机械寿命，由已知每小时平均操作次数和机器的使用寿命年限，计算需要的电寿命，若不能满足要求则应降容使用。
8、选用时应考虑环境温度、湿度，使用场所的振动、尘埃、化学腐蚀等，应按相应环境选用不同类型接触器。
9、接触器的额定电流应按电动机的额定电流和工作状态来选择。
接触器的额定电流应为电动机额定电流的1.3~2倍。
三、交流接触器1、交流接触器的型号及含义交流接触器在电路图中的文字符号用KM表示。
接触器的图形符号如下图所示。
交流接触器的型号含义说明2、电磁式交流接触器的结构原理１）电磁式交流接触器的结构电磁式交流接触器主要由电磁系统、触头系统、灭弧系统及其它部分组成。
交流接触器1用途的分类接触器是一种自动化的控制电器。
接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
接触器按被控电流的种类可分为交流接触器和直流接触器。
这里主要介绍常用的交流接触器。
交流接触器又可分为电磁式和真空式两种。
2型号说明(1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。
(2)交流接触器型号为CJ。
直流接触器型号为CZ。
3电磁式交流接触器的结构和工作原理交流接触器的原理、选择和接法交流接触器是广泛用作电力的开断和控制电路。
它利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
工作原理:当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。
当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。
交流接触器的选择：（1）持续运行的设备。
接触器按67-75%算.即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备。
（2）间断运行的设备。
接触器按80%算.即100A的交流接触器，只能控制最大额定电流是80A以下的设备。
交流接触器知识(一)交流接触器是电气设备中常见的一种元器件。
它具有开启和关闭电路的功能，用于控制电路中的电流或电压。
在使用交流接触器时，应该了解其基本原理、工作方式、接线方法以及一些常见问题的解决方法等相关知识。
一、交流接触器的基本原理交流接触器通过绕组的磁场力量作用于铁芯上使接点的自锁性发生变化，达到控制电流和电压的目的。
其工作原理是利用铁芯吸附线圈进行电磁理论实现的。
二、交流接触器的工作方式交流接触器的主要作用就是开启和关闭电路的功能，可以通过硬件的控制来控制线圈的开关状态。
交流接触器的工作方式主要有两种：一种是电磁式交流接触器，另一种是固态交流接触器。
在电磁式交流接触器中，线圈电流通过铁芯的磁力感应，产生电磁场，让接触器的铁芯吸住接点，使接点闭合，从而控制电路的开和闭。
在固态交流接触器中，利用半导体器件控制电流的开闭状态。
三、交流接触器的接线方法交流接触器的接线方法有多种，常见的有排钉式和压线式两种。
排钉式交流接触器需要利用导线端子插在针孔内固定，压紧螺母即可实现连接，这种方式连接接触器稳定可靠。
压线式交流接触器需要将电线的裸头卡入接触器内的接线槽，然后将卡紧拧紧，完成连接。
这种方式连接简便，操作方便。
四、交流接触器的常见问题及解决方法在交流接触器的使用过程中，常常会出现一些问题，比如接触不良、线圈电压不稳定等。
这些问题可能会影响电路的正常工作，因此需要及时解决。
接触不良时，可以通过清洗金属板进行解决，也可以增强磁力来提高接触力，从而使线圈可以正常连接。
当线圈电压不稳定时，可以检查线圈是否串联，检查连接点是否紧固，或者检查线圈本身的质量。
综上所述，交流接触器是电气控制领域中非常常见的元器件之一，运用广泛，对于其基本原理、工作方式、接线方法及常见问题的解决方法等知识应该深入了解。
这些知识对于正常使用交流接触器、维护设备有着非常重要的意义。

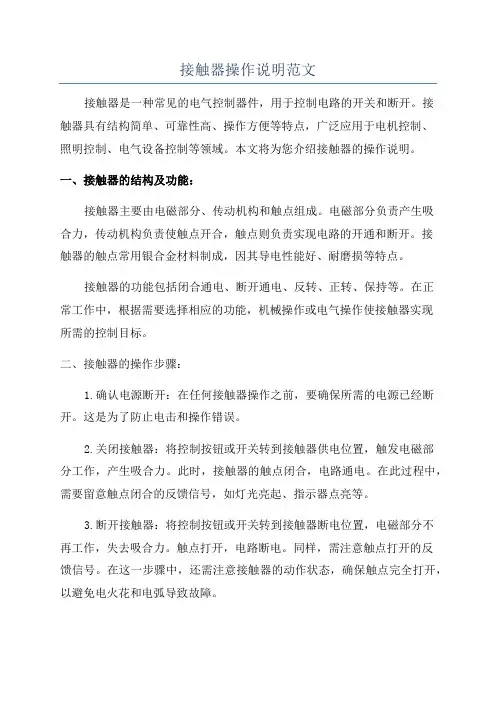

接触器操作说明范文接触器是一种常见的电气控制器件，用于控制电路的开关和断开。
接触器具有结构简单、可靠性高、操作方便等特点，广泛应用于电机控制、照明控制、电气设备控制等领域。
本文将为您介绍接触器的操作说明。
一、接触器的结构及功能：接触器主要由电磁部分、传动机构和触点组成。
电磁部分负责产生吸合力，传动机构负责使触点开合，触点则负责实现电路的开通和断开。
接触器的触点常用银合金材料制成，因其导电性能好、耐磨损等特点。
接触器的功能包括闭合通电、断开通电、反转、正转、保持等。
在正常工作中，根据需要选择相应的功能，机械操作或电气操作使接触器实现所需的控制目标。
二、接触器的操作步骤：1.确认电源断开：在任何接触器操作之前，要确保所需的电源已经断开。
这是为了防止电击和操作错误。
2.关闭接触器：将控制按钮或开关转到接触器供电位置，触发电磁部分工作，产生吸合力。
此时，接触器的触点闭合，电路通电。
在此过程中，需要留意触点闭合的反馈信号，如灯光亮起、指示器点亮等。
3.断开接触器：将控制按钮或开关转到接触器断电位置，电磁部分不再工作，失去吸合力。
触点打开，电路断电。
同样，需注意触点打开的反馈信号。
在这一步骤中，还需注意接触器的动作状态，确保触点完全打开，以避免电火花和电弧导致故障。
4.反转功能操作：部分接触器具有反转功能，可以实现正转和反转的切换。
在需要反转的时候，先将接触器断开，然后按下反转按钮或开关，再次闭合接触器。
此时，触点状态改变，电路反转。
5.保持功能操作：有些接触器具备保持功能，可以使电路保持开或闭的状态。
保持功能一般通过保持回路实现。
在接触器动作后，需要保持电路状态时，将保持按钮或开关打开。
在此状态下，接触器保持动作，触点保持闭合或打开。
只有当保持按钮或开关关闭时，接触器才能恢复到初始状态。
三、接触器的注意事项：1.操作前要确认相关电源已经断开，确保安全。
2.操作时要轻柔且稳定，不可过度用力或野蛮操作，以免损坏接触器。
