交流接触器知识培训-d

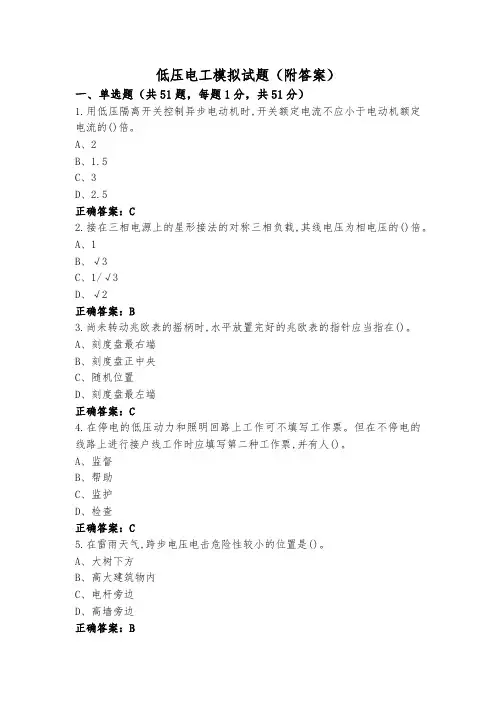

低压电工模拟试题（附答案）一、单选题（共51题，每题1分，共51分）1.用低压隔离开关控制异步电动机时,开关额定电流不应小于电动机额定电流的()倍。

A、2B、1.5C、3D、2.5正确答案：C2.接在三相电源上的星形接法的对称三相负载,其线电压为相电压的()倍。

A、1B、√3C、1/√3D、√2正确答案：B3.尚未转动兆欧表的摇柄时,水平放置完好的兆欧表的指针应当指在()。

A、刻度盘最右端B、刻度盘正中央C、随机位置D、刻度盘最左端正确答案：C4.在停电的低压动力和照明回路上工作可不填写工作票。

但在不停电的线路上进行接户线工作时应填写第二种工作票,并有人()。

A、监督B、帮助C、监护D、检查正确答案：C5.在雷雨天气,跨步电压电击危险性较小的位置是()。

A、大树下方B、高大建筑物内C、电杆旁边D、高墙旁边正确答案：B6.对架空线路等空中设备灭火时,人与带电体之间的仰角不应超过()。

A、45°B、90°C、30°D、60°正确答案：A7.电流的单位符号是()。

A、AB、mVC、WD、F正确答案：A8.发生心室纤维性颤动时,血液循环()。

A、减缓B、中止C、变化不大D、加快正确答案：B9.并联电容器运行中电流不应长时间超过电容器额定电流的()倍。

A、1.2B、1.3C、1.5D、1.1正确答案：B10.当触电人脱离电源后深度昏迷、心脏只有微弱跳动时()注射肾上腺素。

A、不允许B、允许中剂量C、允许小剂量D、允许大剂量正确答案：A11.在TN-C系统中,用电设备的金属外壳应当接()干线。

A、PENB、NC、PED、接地正确答案：A12.《中华人民共和国安全生产法》规定,从业人员有权拒绝()和强令冒险作业。

A、应急指挥B、错误指挥C、违章作业D、违章指挥正确答案：D13.《中华人民共和国安全生产法》规定,生产经营单位应当在有较大危险因素的生产经营场所和有关设施、设备上,设置明显的安全()。

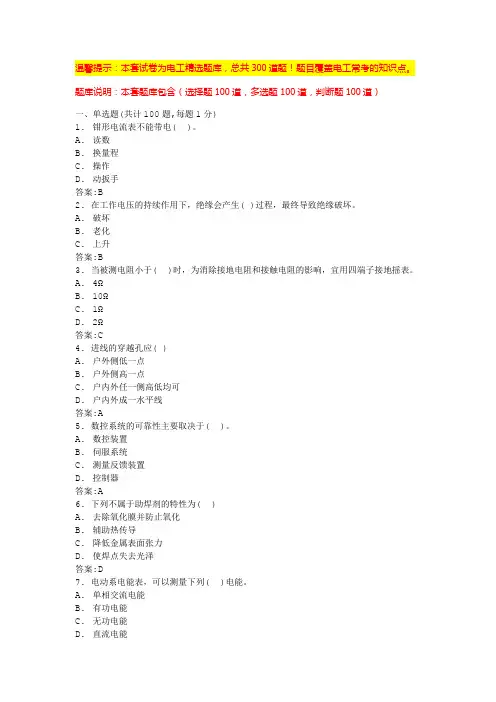

温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.钳形电流表不能带电( )。

A.读数B.换量程C.操作D.动扳手答案:B2. 在工作电压的持续作用下，绝缘会产生( )过程，最终导致绝缘破坏。

A.破坏B.老化C.上升答案:B3. 当被测电阻小于( )时，为消除接地电阻和接触电阻的影响，宜用四端子接地摇表。

A.4ΩB.10ΩC.1ΩD.2Ω答案:C4. 进线的穿越孔应( )A.户外侧低一点B.户外侧高一点C.户内外任一侧高低均可D.户内外成一水平线答案:A5. 数控系统的可靠性主要取决于( )。

A.数控装置B.伺服系统C.测量反馈装置D.控制器答案:A6. 下列不属于助焊剂的特性为( )A.去除氧化膜并防止氧化B.辅助热传导C.降低金属表面张力D.使焊点失去光泽答案:D7. 电动系电能表，可以测量下列( )电能。

A.单相交流电能B.有功电能C.无功电能D.直流电能答案:D8. 如果温度升高，半导体的电阻值将( )。

A.增加B.不变C.减少D.一会增加，一会减少答案:A9. ( )的绝缘强度不能承受电气设备或线路的工作电压,只能起加强基本安全用具的保护作用。

A.辅助安全用具B.一般防护安全用具C.绝缘安全用具答案:A10. 电能表是测量( )用的仪器。

A.电流B.电压C.电能答案:C11. 增安型设备的标志是( )。

A. dB. eC.pD.i答案:B12. 正弦交流电的三要素是最大值，频率和( ).A.有效值;B.最小值;C.周期;D.初相角.答案:D13. 电桥使用完毕后，要将检流计锁扣锁上以防( )。

A.电桥出现误差B.破坏电桥平衡C.搬动时震坏检流计D.电桥的灵敏度降低答案:C14. 防直击雷的接地电阻，对于第一类工业和第一类民用建筑物和构筑物，其大小不得小于( )ΩA. 4B.10C.30D.50答案:A15. 在电路中，将两个及以上的电阻的一端全部联接在一点上，而另一端全部连接在另一点上，这样的联接称为电阻的( )。

温馨提示：本套试卷为电工精选题库，总共200道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（单选题100道，多选题50道，判断题50道）一、单选题(共计100题,每题1分)1.万用表由表头.( )及转换开关三个主要部分组成。

A.线圈B.测量电路C.指针答案:B2. 合上电源开关,熔丝立即烧断,则线路( )。

A.短路B.漏电C.电压太高答案:A3. 电动机功率的选择，应根据实际需要的功率来选择电动机，可根据电动机的额定功率等于实际需要功率的( )进行选择。

A.1倍B. 1.1倍C. 1.1—1.2倍D. 1.2倍答案:C4. 导线接头连接不紧密,会造成接头( )。

A.发热B.绝缘不够C.不导电答案:A5. 作业期间( )有必要一直在作业现场，对作业人员的作业进行认真监护，及时纠正违反安全的行为。

A.作业票签发人B.作业监护人C.作业答应人三.判断题(20题，每题1分)答案:B6. 变压器的高.低压绝缘套管的内部绝缘有( )附加绝缘和电容性绝缘。

A.变压器绕组B.变压器油C.铁芯答案:B7. 刀开关在选用时，要求刀开关的额定电压要大于或等于线路实际的( )电压。

A.额定B.最高C.故障答案:B8. 为了习惯断路器在不同设备地址的耐压需求,国家相关规范中规则了断路器可承受的( )。

A.最高作业电压B.最低作业电压C.最小过电压幅值答案:A9. 规程规定:35kV电网中接地电流大于10A时,中性点接地方式采用( )。

A.直接接地B.经电阻接地C.经消弧线圈接地答案:C10. 下列( )是保证电气作业安全的组织措施。

A.工作许可制度B.停电C.悬挂接地线答案:A11. 灯管必须保持水平的电光源是( )。

A.白炽灯B.节能灯C.碘钨灯D.高压钠灯答案:C12. 在半导体电路中，主要选用快速熔断器做( )保护。

A.短路B.过压C.过热答案:A13. 根据IEC.标准，单相三相制或三相五线制属于( )系统。

变频器原理、交流接触器结构与⼯作原理变频器原理⼀、基础知识1、概述各国使⽤的交流供电电源，⽆论是⽤于家庭还是⽤于⼯⼚，其电压和频率均2 00V/60Hz（50Hz）或100V/60Hz（50Hz），等等。

通常，把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。

为了产⽣可变的电压和频率，该设备⾸先要把电源的交流电变换为直流电（DC）。

把直流电（DC）变换为交流电（AC）的装置，其科学术语为“inverter”(逆变器)。

由于变频器设备中产⽣变化的电压或频率的主要装置叫“inverter”，故该产品本⾝就被命名为“inverter”，即：变频器，变频器也可⽤于家电产品。

使⽤变频器的家电产品中不仅有电机（例如空调等），还有荧光灯等产品。

⽤于电机控制的变频器，既可以改变电压，⼜可以改变频率。

但⽤于荧光灯的变频器主要⽤于调节电源供电的频率。

汽车上使⽤的由电池（直流电）产⽣交流电的设备也以“inverter”的名称进⾏出售。

变频器的⼯作原理被⼴泛应⽤于各个领域。

例如计算机电源的供电，在该项应⽤中，变频器⽤于抑制反向电压、频率的波动及电源的瞬间断电。

2. 电机的旋转速度为什么能够⾃由地改变？r/min电机旋转速度单位：每分钟旋转次数，也可表⽰为rpm.例如：4极电机60Hz 1,800 [r/min]，4极电机50Hz 1,500 [r/min]，电机的旋转速度同频率成⽐例。

本⽂中所指的电机为感应式交流电机，在⼯业领域所使⽤的⼤部分电机均为此类型电机。

感应式交流电机（以后简称为电机）的旋转速度近似地确决于电机的极数和频率。

由电机的⼯作原理决定电机的极数是固定不变的。

由于该极数值不是⼀个连续的数值（为2的倍数，例如极数为2，4，6），所以不适和改变该值来调整电机的速度。

另外，频率是电机供电电源的电信号，所以该值能够在电机的外⾯调节后再供给电机，这样电机的旋转速度就可以被⾃由的控制。

因此，以控制频率为⽬的的变频器，是做为电机调速设备的优选设备。

温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.在检查插座时，电笔在插座的两个孔均不亮，首先判断是( )。

A.相线断线B.短路C.零线断线答案:A2. 安装吊扇，扇叶离地面的高度应不小于( )，扇叶转动圆周范围的上面不应装设光源。

A. 1.5m；B.2m；C. 2.3m；D. 2.5m；答案:D3. 交联聚乙烯绝缘铜芯聚氯乙烯护套电力电缆型号表示为( )。

A.YJVB.YJV22C.VVD.VV22答案:A4. 根据《建筑基坑工程监测技术规范》，一级基坑支护结构墙顶位移监控值是( )cm。

A. 5B. 4C. 3D.其他答案:C5. 检修的电气设备停电后，在( )之前，必须用验电器检验有无电压，以防止发生带电挂地线。

A.试验B.工作C.断开导线D.装设接地线答案:D6. 硅二极管的死区电压为( )。

A.0.2B.0.3C.0.5D.0.7答案:D7. 交流电的相位反映了正弦量的变化过程，该相位指的是变化着的( )。

A.电动势B.电流C.相位差D.电角度答案:D8. 在环境温度25℃时，架空裸铝线正常运行最高温度不超过( )。

A.70℃B.90℃C.110℃D.50℃答案:A9. 当设备发生碰壳漏电时,人体接触设备金属外壳所造成的电击称作( )电击。

A.静电B.直接接触C.间接接触答案:C10. 三相四线制电路中，采用漏电保护时，( )应穿过零序电流互感器。

A.零线B.相线C.相线和零线D.以上都不对答案:C11. 跌落式熔断器的( )相当于保护功能的整定值。

A.下限开断电流B.上限开断电流C.额定电流D.额定负荷电流答案:A12. 行程开关将机械信号转变为( )信号。

A.模拟；B.数字；C.电；D.光；答案:C13. 在开关电器中,气体吹动电弧的方法为纵吹时,气体吹动方向与电弧轴线相( )。

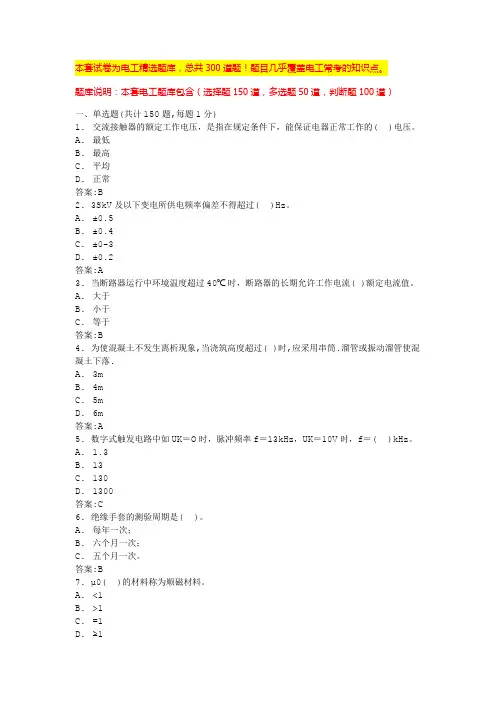

本套试卷为电工精选题库，总共300道题！题目几乎覆盖电工常考的知识点。

题库说明：本套电工题库包含（选择题150道，多选题50道，判断题100道）一、单选题(共计150题,每题1分)1.交流接触器的额定工作电压，是指在规定条件下，能保证电器正常工作的( )电压。

A.最低B.最高C.平均D.正常答案:B2. 3SkV及以下变电所供电频率偏差不得超过( )Hz。

A.±0.5B.±0.4C.±0-3D.±0.2答案:A3. 当断路器运行中环境温度超过40℃时，断路器的长期允许工作电流( )额定电流值。

A.大于B.小于C.等于答案:B4. 为使混凝土不发生离析现象,当浇筑高度超过( )时,应采用串筒.溜管或振动溜管使混凝土下落.A.3mB.4mC.5mD.6m答案:A5. 数字式触发电路中如UK＝O时，脉冲频率f＝13kHz，UK＝10V时，f＝( )kHz。

A. 1.3B.13C.130D.1300答案:C6. 绝缘手套的测验周期是( )。

A.每年一次；B.六个月一次；C.五个月一次。

答案:B7. μ0( )的材料称为顺磁材料。

A.<1B.>1C.=1D.≥1答案:B8. 变压器呼吸器中的变色硅胶颗粒，在干燥状态时为( )。

A.浅红色B.浅黄色C.浅绿色D.浅蓝色答案:D9. 接受倒闸操作命令时( )A.要有监护人和操作人在场，由监护人接受B.只要监护人在场，操作人也可以接受C.可由变电站(所)长接受答案:A10. ( )指正常情况下有明显断开的备用电源或备用设备或备用线路。

A.明备用B.冷备用C.暗备用答案:A11. 电阻串联电路中流过各电阻的电流( )。

A.相等B.之和C.之差D.成正比答案:A12. F系列可编程序控制器系统是由基本单元.扩展单元.编程器.用户程序.( )和程序存入器等组成。

A.鼠标B.键盘C.显示器D.写入器答案:D13. 10kv配电室4#和5#母线各带一台变压器，其中5#母线变压器编号为( )A.52#B.5#C.2#答案:C14. 熔断器的符号是( )。

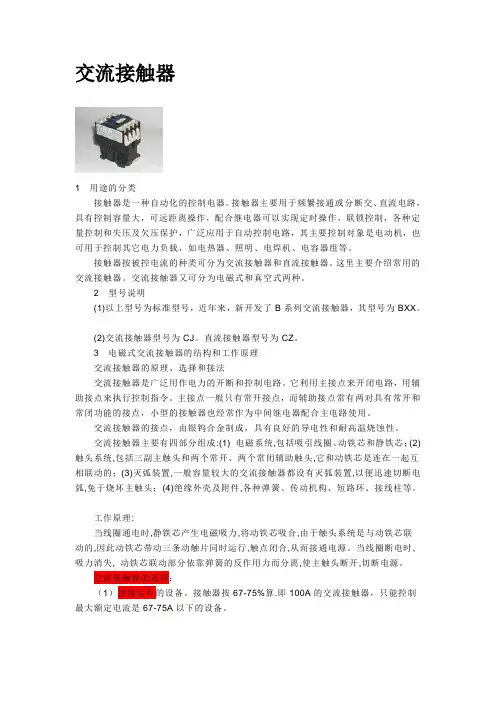

交流接触器1用途的分类接触器是一种自动化的控制电器。

接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

接触器按被控电流的种类可分为交流接触器和直流接触器。

这里主要介绍常用的交流接触器。

交流接触器又可分为电磁式和真空式两种。

2型号说明(1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。

(2)交流接触器型号为CJ。

直流接触器型号为CZ。

3电磁式交流接触器的结构和工作原理交流接触器的原理、选择和接法交流接触器是广泛用作电力的开断和控制电路。

它利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

工作原理:当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

交流接触器的选择：（1）持续运行的设备。

接触器按67-75%算.即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备。

（2）间断运行的设备。

接触器按80%算.即100A的交流接触器，只能控制最大额定电流是80A以下的设备。

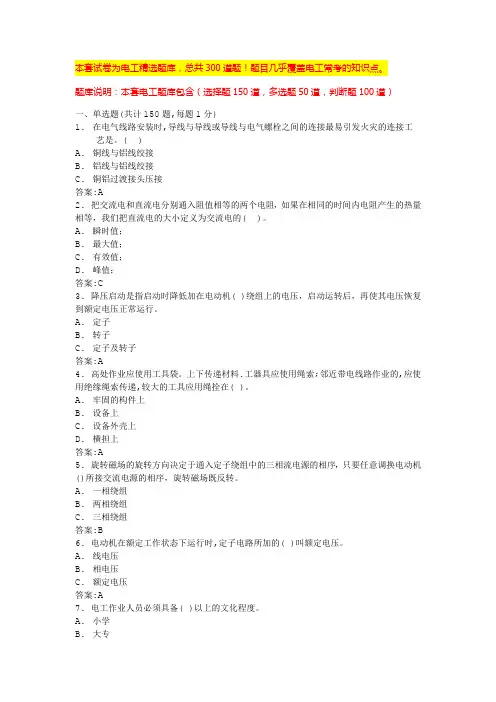

本套试卷为电工精选题库，总共300道题！题目几乎覆盖电工常考的知识点。

题库说明：本套电工题库包含（选择题150道，多选题50道，判断题100道）一、单选题(共计150题,每题1分)1.在电气线路安装时,导线与导线或导线与电气螺栓之间的连接最易引发火灾的连接工艺是。

( )A.铜线与铝线绞接B.铝线与铝线绞接C.铜铝过渡接头压接答案:A2. 把交流电和直流电分别通入阻值相等的两个电阻，如果在相同的时间内电阻产生的热量相等，我们把直流电的大小定义为交流电的( )。

A.瞬时值；B.最大值；C.有效值；D.峰值；答案:C3. 降压启动是指启动时降低加在电动机( )绕组上的电压，启动运转后，再使其电压恢复到额定电压正常运行。

A.定子B.转子C.定子及转子答案:A4. 高处作业应使用工具袋。

上下传递材料.工器具应使用绳索;邻近带电线路作业的,应使用绝缘绳索传递,较大的工具应用绳拴在( )。

A.牢固的构件上B.设备上C.设备外壳上D.横担上答案:A5. 旋转磁场的旋转方向决定于通入定子绕组中的三相流电源的相序，只要任意调换电动机()所接交流电源的相序，旋转磁场既反转。

A.一相绕组B.两相绕组C.三相绕组答案:B6. 电动机在额定工作状态下运行时,定子电路所加的( )叫额定电压。

A.线电压B.相电压C.额定电压答案:A7. 电工作业人员必须具备( )以上的文化程度。

A.小学B.大专D.高中答案:C8. 已知电路中A.点电位为12V，B.点电位为3V，则A..B.两点间的电压为( )V。

A.-9B.9C.15答案:B9. 特种作业操作证有效期为( )年。

A.8B.12C. 6答案:C10. 变频器的输出不允许接( )。

A.纯电阻B.电感C.电容器D.电动机答案:C11. 高压电动机最严重的故障是( )。

A.定子绕组的相间短路故障B.单相接地短路C.一相绕组的匝间短路答案:A12. 运输液化气,石油等的槽车在行驶时,在槽车底部应采用金属链条或导电橡胶使之与大地接触,其目的是( )。

LC1-D25...C交流接触器接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

‘6、交流接触器返回1）LC1-D系列（9-620A）2）交流3极接触器LC1-F系列（115-800A）工作制：AC1、AC3 3）交流3极接触器LC1-B系列（750-1800A）额定电流：6A、9A、12A、18A、25A、32A、38A、40A、50A、4）磁力起动器BE1D09-BE1D32 65A、80A、95A、115A、150A、170A、205A、245A、300A、410A、475A、620A控制电压：AC24V、48V、110V、220V、380V 电动机功率：4KW、5.5KW、7.5KW、11KW、15KW5）3极可逆接触器LC2-D系列（9A-630A）6）星三角起动器LC3-D系列（9A—400A）8）单极、2、3、4极7）两极和四极交流接触器LC1-D系列（9A—780A）接触器（800-2750A）7、直流接触器返回1）LP1-D系列（9A-800A）、LP1-F系列（115A-800A）2）2极、4极直流接触器额定电流：9A、12A、18A、25A、32A、40A、10A、65A、80A、额定电流：12A、25A、40A、65A、80A、115A、150A、115A、150A、185A、225A、265A、330A、400A、500A、630A、185A、225A、265A、330A、400A、500A、630A、780A 800A控制电压：DC24V、48V、110V、220V、380V 控制电压：DC24V、48V、110V、125V、220V、250V8、热继电器返回1）LR2-D系列2）LR9-系列调节范围：0.1-150A 调节范围：3A-630A9、电动机保护空气开关返回1）GV2-M、GV2-RS系列热保护范围：0.1-32A2）电磁电动机空气开关GV2-LS系列热保护范围：0.4-25A3）电动机起动器（K接触器+GV2）GA2-M系列法国施耐德型号名称技术参数辅助接点LC1-D0610*5N N系列接触器380VAC/6A 2.2KW1NOCA2-DN40*5N N系列中间继电器4NOLR2-D1301N N系列热继电器0.1~0.16ALC1-D0910**C A、D系列接触器、热继电器380V AC/9A 4KW INOCA2-DN40**C D系列中间继电器4NOLR2-D1301C D系列热继电器0.10~0.16A D09-D32适用LA1-DN22C接触器附件--辅助触头2NO+2NC 配用LC1-D09-F780 LP1-D09-F780装LA2-DT0C接触器附件---延时头延时通0.1~3SLA9-D09978接触器附件--机械联锁装置D09-D32适用水平安装LA7-D1064接触器附件--热继电器安装支架LR2-D1…适用GB2-GB05空气开关---单极空气开关0.5A导轨安装GB2-CD05空气开关--两极空气开关0.5A导轨安装NSD100 带热磁脱扣器空气开关---三极空气开关25、40、50、63、80、100AGV2-M01C GV2-RS01C 空气开关---带热保护三相电动机空气开关热保0.1~0.16AXB2-EA121XB2-E系列按钮(黑)圆型平头按钮1NOXB2-EW3361XB2-E系列-带灯按钮(不含灯泡)(绿)直接式带灯按钮1NOXB2-ED21XB2-E系列-选择开关二位置选择开关自锁1NO。

温馨提示：本套试卷为电工精选题库，总共200道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（单选题100道，多选题50道，判断题50道）一、单选题(共计100题,每题1分)1.电容器组允许在其( )倍额定电压下长期运行。

A. 1.1B. 1.2C. 1.3答案:A2. 使用验电器验电前，除检查其外观.电压等级，试验合格期外，还应( )。

A.自测发光B.自测音响C.在带电的设备上测其好坏答案:C3. 交流高压真空接触器的灭弧元件为( )。

A.SF6灭弧室B.真空开关管C.压气式灭弧室D.产气式灭弧室答案:B4. 当直流电动机不能起动时，下列排除故障的措施中错误的是( )。

A.使电源正常B.减少负载C.检查变阻器及励磁绕组是否正常，修理或更换绕组D.改变主磁极与换向极的顺序答案:D5. 在建筑物,电气设备和构筑物上能产生电效应,热效应和机械效应,具有较大的破坏作用的雷属于( )。

A.感应雷B.球形雷C.直击雷答案:C6. 特种作业人员未按规定经专门的安全作业培训并取得相应资格，上岗作业的，责令生产经营单位( )A.限期改正B.罚款C.停产停业整顿答案:A7. 电流互感器二次侧K2端的接地归于( )接地。

A.作业B.维护C.重复D.防雷答案:B8. 《中华人民共和国安全生产法》规定，从业人员有权拒绝( )和强令冒险作业。

A.违章作业B.违章指挥C.应急指挥D.错误指挥答案:B9. 在土壤电阻率不大于100Ω·m的地区，独立避雷针接地电阻不宜超过( )。

A.10ΩB.15ΩC.20ΩD.30Ω答案:A10. 配线过程中，当需要把铜导线和铝导线压接在一起时，必须采用( )。

A.锔连接管B.铝连接管C.铜铝连接管D.三种都可以答案:C11. 配电柜安装要求垂直误差不大于配电柜高度的( )。

A.1/1000B. 1.5/1000C.2/1000D.3/1000答案:B12. 负荷开关用来切，合的电路为( ).A.空载电路B.负载电路C.短路故障电路答案:B13. 对于滑动轴承的电动机运行( )小时后应更换润滑油。

温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.电网谐波的产生，主要在于电力系统中存在( )。

A.电感和电容元件B.三相参数不对称C.非线性元件答案:C2. 若被测机械的转向改变，则交流测速发电机的输出电压( )。

A.频率改变B.大小改变C.相位改变90°D.相位改变180°答案:D3. 带电作业和在带电设备外壳上工作，应( )。

A.漆包线B.软铁丝C.软裸铜线D.屏蔽线答案:B4. 三相电路中负载按( )联接时，一相负载的改变对其它两相有影响。

A.Y接有中线B.Y接无中线C.△联接D.Y形或△形答案:B5. 事故照明一般采纳( )。

A.日光灯B.白炽灯C.高压汞灯答案:B6. 纵弯试样是焊缝轴线与试样纵轴( )的弯曲试样。

A.交叉B.垂直C.无关系D.平行答案:D7. ( )可用于操作高压跌落式熔断器.单极隔离开关及装设临时接地线等。

A.绝缘手套B.绝缘鞋C.绝缘棒答案:C8. 一只标有“1KΩ.10W”的电阻，允许电压( )A.无限制B.有最高限制C.有最低限制D.无法表示答案:B9. 关于正弦沟通电,最大值等于有效值的( )倍。

A. 1B.根号2C.根号3答案:B10. 跌落式熔断器在短路电流通过后，装在管子内的熔体快速( )断开一次系统。

A.切断B.熔断C.跳闸答案:B11. 规定孔的尺寸减去轴的尺寸的代数差为正是( )配合。

A.基准B.间隙C.过渡D.过盈答案:B12. 照明灯具的螺口灯头接电时，( ).A.相线应接在中心触点端上;B.零线应接在中心触点端上;C.可任意接;D.相线，零线都接在螺纹端上.答案:A13. 放大器采用射极偏置改善工作点偏离的是( ).A.电流正反馈B.电流负反馈C.电压正反馈D.电压负反馈答案:A14. 负载接成星形时,相电压等于线电压的( )倍。
