朱明工作室zhubob汽车专业模块课程教学标准之六《汽车底盘一模块》内容目录Ⅰ．教学内容及教学要求标准Ⅱ．教师配置标准Ⅲ．教学场地、教学设备配置标准Ⅳ．课程应知、应会考核大纲Ⅴ．课程试题库Ⅰ.教学内容及教学要求标准课题序号课题名称教学内容教学要求课题一概述1．汽车传动系统（1）汽车的行驶原理（2）汽车传动系的作用（3）发动机动力传递路线(以长安之星为例介绍)2．传动系的布置方式及表达方法3．发动机的布置与驱动形式（1）前置后驱（2）后置前驱（3）前置前驱（4）后置后驱（5）中置前驱（6）四轮驱动1．熟悉汽车传动系的基本结构2．掌握汽车的行驶原理3．熟悉各类车型的驱动方式及表达方法（如：4X2，4X4…）4．熟悉各类车型发动机的布置方式课题二离合器①摩擦式离合器的构造与类型（1）按弹簧分——膜片式和螺旋弹簧式（2）按片数分——单片式和双片式2．液力变矩器3．离合器的检测（以桑塔纳轿车为例）（1）离合器的拆卸（2）离合器的装配（3）离合器的调整（4）安全注意事项②离合器常见故障的诊断与排除（1）离合器分离不彻底（2）离合器打滑（3）离合器发抖（4）离合器异响1．掌握摩擦离合器的结构和工作原理2．了解液力变矩器的结构和工作原理3．掌握离合器的检测项目、方法和注意事项4．熟悉离合器常见故障的诊断和排除课题三变速器1．普通变速器的结构（1）变速器的分类（2）传动比的定义（3）变速器结构与工作原理（4）变速器各档动力传递路线2．普通变速器的检修（1）变速器的拆装（2）变速器的检修3．普通变速器常见故障的诊断与排除（1）变速器跳档（2）变速器乱档1．掌握变速器和同步器的工作原理2．熟练掌握传动比的计算3．掌握变速器的检修方法和注意事项4．熟悉变速器见故障的诊断和排除（3）变速器异响（4）变速器漏油Ⅱ．教师配置标准1.教师人数据劳动部劳培86年9号文，结合广东省技工学校的实际，广东省劳动厅1999年制定的《广东省技工学校教学质量督导细则》对1000学生以上学校教师与学生人数比例配置的标准是1：18～1:22，而2007年广州市对技工学校的教师编制标准为1：19。
朱明工作室zhubob-
审阅签名：年月日
断开式驱动桥
为了与独立悬架相配合，将主减速器壳固定在车架（或车身）上，驱动桥壳分段并通过铰链连接，或除主减速器壳外不再有驱动桥壳的其它部分，这种驱动桥称为断开式驱动桥。
为了适应驱动轮独立上下跳动的需要，差速器与车轮之间的半轴各段之间用万向节连接。
断开式驱动桥的构造
差速器构造零件的分解
1-轴承；2-左外壳；3-垫片；4-半轴齿轮；5-垫圈；6-行星齿轮； 7-从动齿轮；8-右外壳；9-十字轴；10-螺栓
拆装：
注意差速器轴承座的左右位置
学习内容： 驱动桥的拆装
驱动桥的功用
是将万向传动装置传来的发动机转矩传给驱动车轮，并实现降速以增大转矩。
非断开式驱动桥
非断开式驱动桥也称为整体式驱动桥，它由驱动桥壳、主减速器、差速器和半轴组成。
后轮驱动驱动桥的主要部件
1- 后桥壳；2-差速器壳；3-差速器行星齿轮；4-差速器半轴齿轮；5-半轴； 6-主减速器从动齿轮齿圈；
7-主减速器主动小齿轮 1 拆松轮胎螺丝、拆下轮胎 2 拆下制动底板、拉出半轴 3 拆下主减速器固定螺丝，取下主减速器
4 拆下差速器轴承座固定螺丝、拆下从动齿轮及差速器壳
5 拆下主动齿轮螺母，取出主动齿轮
6 拆下行星齿轮轴及行星齿轮
注意事项：
严禁用铁锤敲击零件表面，应注意预防机械损伤；避免出现意外事故
注意教具的正确使用。
保证清洁要求。
注意工具、量具的操作使用规范，防止损坏工量具。
注意正确的操作方法，严格按操作步骤进行。
操作中应注意观察，细心操作，将理论与实践有机结合。
朱明zhubob
汽车底盘五教学大纲
汽车底盘构造与维修熟悉汽车制动系的构造和工作原理；掌握上述各系统总成的拆装顺序和方法；熟悉各总成的日常维护、故障诊断和排除方法；掌握各总成主要零件的检验与修理工艺；掌握汽车底盘的总装配工艺与竣工验收的方法。
一、课程的任务
通过本课程的学习，掌握汽车底盘五各总成、零部件的作用、结构和工作原理，并熟悉其部件的拆装方法；掌握汽车底盘五常见故障的现象、原因、诊断与排除方法；了解现代检测技术在汽车维修中的应用；掌握汽车底盘五的维护和主要总成的检验、修理、调试等过程。
二、课程的基本要求
1．熟悉汽车底盘五制动系的基本构造、工作原理、主要功能和相互连接关系。
2．掌握底盘五各总成、零部件的拆装工艺、技术要求、调整方法。
3．掌握底盘五检测技术基础知识，熟悉其主要的检测方法。
4．掌握底盘五常见故障的现象、原因、判断及排除方法。
5．熟悉底盘五主要零部件的修复方法和技术要求。
6．遵守安全、技术操作规程，培养学生良好的安全文明生产习惯。
三、课时分配表。

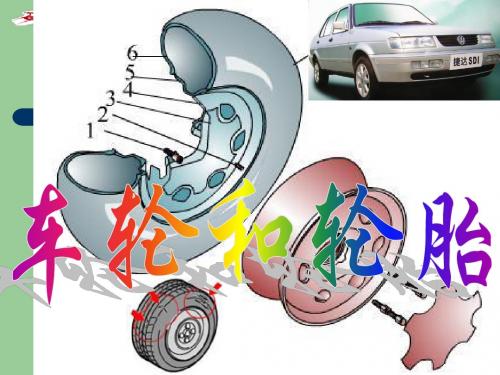

朱明工作室zhubob底盘一（传动、系行使系）模块教学负责人曾文教学目标教学内容教学手段选用教材理论实操小计传动系 1.传动系的组成：动力传递路线（0.5h）2.离合器的工作原理（0.5h）3.现场就车指导并认识各零件的位置（1h）4.实物讲解零件的原理（2h）5.零件可能出现故障及维修方法（2h）1-学生讨论回答2-挂图板书讲解3-现场教学4-电化教学5-故障现象分析<汽车构造>交通版3 31（6h）动力转向系统组成、结构、原理及维1.如何提高驾驶的轻便? （0.5h）2.动力转向有哪几种类型（0.5h）3.液压动力转向的组成结构（0.5h）4.电动动力转向的组成结构（0.5h）5.液压电动动力转向原理与维修（2h）6.完成工作页（4h）1-学生讨论回答2-课堂讲解3-电化教学4-电化教学5-故障现象分析6-拆装实物<汽车构造>劳动版2 62（8h）转向器总成结构、原理及维修1．讲解转向器如何改变力的传递方向（1h）2．检修转向器的过程工作页（2h）1-课堂讲述2-拆装实物<汽车构造>劳动版1 23（4h）独立悬架组成、结构、原理及维修1.悬架的在汽车上的位置挂图（0.5h）2.悬架类型与转向传动机构配合使用（0.5h）3.独立悬架的结构原理（2h）4.转向减震器的结构及工作原理（1h）5.悬架出现的故障与维修拆装（4h）1-看挂图讲解2-举例说明3-实物讲解4-实物讲解5-工作页<汽车构造>交通版4 44（6h）非独立悬架组成、结构、原理及维修1.讲解独立悬架与非独立悬架的区别（1h）2.非独立悬架与转向传动机构的配合使用（2h）3.非独立悬架故障分析与维修方法（3h）1-课堂讲解2-举例说明3-工作页<汽车构造>交通版3 35（6h）主动悬架组成、结构、原理及维修1.主动悬架的优越性（0.5h）2.主动悬架的结构组成（1.5h）3.主动悬架原理与维修（2h）1=课堂讲解2-电化教学3-工作页<汽车电控系统故障检修>机械工业版2 26（4h）车轮及轮胎 1.车轮的结构与轮胎的结构（1h）2.车轮的动态平衡工作页（2h）3.轮胎的型号及适用范围辨别方法（1h）1-实物讲解2-工作页4-课堂讲解<汽车构造>交通版2 27（4h）车轮定位 1.车轮定位的作用定义（1h）2.四种转向轮的定位方法及如何测量（3h）3.车轮定位不准带来的后果及如何纠正工作页（2h）1=课堂讲解2-工作页3-电化教学<汽车故障检测>3 38（6h）电子控制悬架组成、结构、原理及维修1．电子控制悬架优越性（1h）2．组成及工作原理（2h）3．故障码的读取与如何消码（3h）1=课堂讲解2-电化教学3-工作页<汽车电控系统故障检修>机械工业版3 39（6h）电控稳定转向系统1.电控稳定转向工作原理（2h）2.电控稳定转向可能出现的故障（2h）1-电化教学2-电化教学培训教材 2 210（4h）附: 1h相当于现在 1节课（40min）其中：理论：24节（h）+ 实操：28节（h）=52节（h）。
教学模块工作页课题名称：主减速器所属模块：底盘一编号CHASIS1 班级：姓名：学号：指导教师：[故障] 刚换主减速总成后没几天就咬死无法行车，拖车返修。
请问如何避免此事发生？一.看图并填写部分零部件名称1 23 4567891011121314二.拆装步骤三. 检测与故障排除四.安全注意事项五.小结教学模块工作页课题名称：主减速器所属模块：底盘一编号CHASIS1班级：姓名：学号：指导教师：驱动桥发响-------当汽车以40公里/小时以上车速行使时,车身的后部发出一种不正常响声,且车速越高响声越大;当滑行或低速时,响声减小或消失.一.如图写出零件名称1 2 3 4 5 6 7 8 9 1011 12 13 14二.拆卸双级主减速器步骤三检修项目内容四.主减器装配与调整项教学模块工作页课题名称：主减速器所属模块：底盘一编号CHASIS1班级：姓名：学号：指导教师：[故障]有位车主打电话报修说近几天每转弯时或S型时发出响声,请问如何判断故障所在部位?一.写出下图零件名称1 2 3 4 5 6 7 8二.差速器的分类三.差速器的作用四.差速器的工作原理五.分解差速器步骤六.差速器检修七.安全注意事项教学模块工作页课题名称：主减速器所属模块：底盘一编号CHASIS1班级：姓名：学号：指导教师：[故障]有一辆五十龄抢修,发动机运转正常可是车辆无法行使,请问那里出问题?一.半轴的作用二.半轴的工作原理三.半轴的拆卸步骤四.桥壳的种类五.桥壳的检修六.填写两种半轴零件A:全浮式半轴1 2 3 45 6 7B:半浮式半轴1 2 3七.填写零件A:12345678B:1234567C:如上图所示填写1 2 34 5 6八.半轴和桥壳拆装安全事项九.总结教学模块工作页课题名称：主减速器所属模块：底盘一编号CHASIS1 班级：姓名：学号：指导教师：[故障]刚换过万向节和伸缩叉后,试车汽车行驶中发出周期性的响声;速度越高响声越大,车身伴随振动,握方向盘的手感觉麻木.[除此之外,还有万向节松旷.中间轴承松旷. 万向节和伸缩叉响.传动轴异响等]一.请分析原因二.故障诊断与排除三.写出零件名称四.如何从车上拆下传动轴[写出步骤]五.如何分解万向传动装置六.拆装注意事项七.总结教学模块工作页课题名称：主减速器所属模块：底盘一编号CHASIS1 班级：姓名：学号：指导教师：一.制动系的组成二.制动系的类型三.液压制动的工作原理．对制动系的要求为保证汽车能在安全的条件下发挥出高速行驶的能力，制动系满足下列条件： ( 1 ）具有良好的制动性能其评价指标有：制动距离、制动减速度、制动力和制动时间。
第三章汽车底盘的检测与诊断
第一节传动系的检测与诊断
汽车底盘包括传动系、行驶系、转向系和制动系。
汽车底盘的技术状况，直接关系到整车行驶的操纵稳定性和安全性，同时还影响发动机的动力传递和燃油消耗。
一、传动系的检测
传动系包括离合器、变速器、万向传动装置、主减速器及差速器等部件，在汽车运行过程中，传动系功能会逐渐下降，出现异响、过热、漏油及乱档等故障。
对传动系及时进行检测、诊断、维修，可确保汽车正常运行和安全行驶。
(一)传动系滑行距离的检测
(二)传动系功率消耗的检测
(三)离合器打滑的检测
1、测定仪的结构与工作原理
2、测定仪的使用方法
(四)传动系游动角度的检测
1、指针式游动角度检测仪及检测方法
(1)仪器的结构与工作原理
(2)仪器的使用方法
2、数字式游动角度检测仪及检测方法
3、诊断参数标准
二、自动变速器的检测与诊断
(一)自动变速器的检测
1、常规检测
2、档位检测
3、失速检测
4、电控系统元件的检测
5、液压检测
6、道路试验
(二)自动变速器常见故障的诊断
1、汽车不能行驶的故障诊断
(1)故障现象
(2)故障原因
2、自动变速器打滑
(1)故障现象
(2)故障原因
(3)故障诊断与排除
3、自动变速器换档冲击过大
(1)故障现象
(2)故障原因
4、自动变速器异响
(1)故障现象
(2)故障原因
(3)故障诊断与排除。
