汽车变速器与驱动桥检修

广州本田飞度CVT变速器原理与检修1广州本田飞度CVT变速器原理与检修1广州本田飞度CVT变速器原理与检修第一节一、概述无级变速器(简称CVT)是一种采用主动与从动带轮以及钢带的电控变速器，它具有无级前进档变速和二级倒档变速功能,装置总成与发动机直列布置。

变速器带有4条平行轴：输入轴、主动带轮轴、从动带轮轴以及主传动轴。

输入轴和主动带轮轴与发动机曲轴呈直线布置。

主动带轮轴和从动带轮轴均由带活动和固定两种轮面的带轮构成，两个带轮通过钢带联接。

输入轴由恒星齿轮、行星齿轮及行星架构成：主动带轮轴包括主动带轮以及前进离合器；从动带轮轴包括从动带轮、起步离合器以及与驻车齿轮一体的中间从动齿轮。

主传动轴位于中间主动齿轮与主减速从动带轮之间。

主传动轴由主减速主动齿轮和中间从动齿轮组成，中间从动齿轮用以改变旋向，因为主动带轮轴和从动带轮轴的旋向相同。

当变速器的行星齿轮通过前进离合器和倒档制动器接合后，动力即由主动带轮轴传递至从动带轮轴，从而提供了L、S、D、和R档位。

系统说明1.电子控制电子控制系统由动力系统控制模块(PCM)、传感器和电磁阀组成。

变档采用电子控制方式，从而确保了所有条件下的驾驶舒适性。

PCM位于仪表板下部，杂物箱的后面。

2.液压控制阀体类型包括主阀体、ATF泵体、控制阀体、ATF油道以及手动阀体。

ATF泵体用螺栓固定在主阀体上，主阀体则用螺栓固定在飞轮壳上；控制阀体位于变速器箱体外部，ATF油道体定位在主阀体上，并与控制阀体、主阀体以及内部液压回路相连；手动阀体定位在中间壳体上，ATF油泵为摆线式，其内转子通过花键与输入轴联接。

带轮和离合器分别由各自的供油管供油，倒档制动器由内部液压回路供油。

FIT CVT广州本田飞度CVT变速器原理与检修13.换档控制机构动力系统控制模块通过电磁阀，对带轮传动比变换进行控制，PCM接收来自车辆各种传感器和开关的输入信号。

PCM操纵无级变速器主动带轮压力控制阀和从动带轮压力控制阀，以改变带轮控制压力；主动带轮控制压力施加在主动带轮上，从动带轮控制压力则施加至从动带轮上，由此可以使带轮传动比在其有效范围内进行交换。

模块一：汽车传动系统课题三：驱动桥的故障诊断与维修一、实习准备：1、工具：多功能套筒扳手一套、双头两用扳手一套、钳子、螺丝刀、桑塔纳2000轿车专用工具一套2、教具：普桑整车一台、CA1091整车一台、EQ1090驱动桥一套3、场地：实训中心4、分组：现有学生按每3人一组二、复习导入：对普桑用主减速器的调整进行提问，由调整总结导入新课题三、授课内容：<一>、调整总结：对于准双曲面锥齿轮，啮合印痕的调整是通过移动主动锥齿轮，啮合间隙的调整是移动从动锥齿轮。

如桑塔纳2000和EQ1090的主减速器。

对于螺旋锥齿轮，啮合印痕的调整是按照“大进从、小出从、顶进主、根出主”方法进行，啮合印痕合适后若间隙不符，则通过轴向移动另一锥齿轮进行调整。

主减速器调整注意事项：1) 要先进行轴承预紧度的调整，再进行锥齿轮啮合的调整。

2) 锥齿轮啮合调整时，啮合印痕首要，啮合间隙次要，否则将加剧齿轮磨损。

但当啮合间隙超过规定时，应成对更换。

<二>、故障诊断与维修：一、过热1．现象：汽车行驶一段里程后，用手探试驱动桥壳中部或主减速器壳，有无法忍受的烫手感觉。

2．原因(1)齿轮油变质、油量不足或牌号不符合要求；(2)轴承调整过紧；(3)齿轮啮合间隙和行星齿轮与半轴齿轮啮合间隙调整太小；(4)推力垫片与主减速器从动齿轮背隙过小；(5)油封过紧和各运动副、轴承润滑不良而产生干(或半干)摩擦。

3．故障诊断与排除方法检查驱动桥中各部分受热情况：1)局部过热(1)油封处过热，则故障由油封过紧引起；(2)轴承处过热，则故障由轴承损坏或调整不当引起；(3)油封和轴承处均不过热，则故障由推力垫片与主减速器从动齿轮背隙过小引起。

2)普遍过热(1)检查齿轮油油面高度：油面太低，则故障由齿轮油油量不足引起；否则检查齿轮油规格、粘度或润滑性能。

(2)检查结果不符合要求，则故障由齿轮油变质或规格不符引起；否则检查主减速器齿轮啮合间隙的大小。

汽车运用与维修专业《汽车传动系统维修》课程标准【课程名称】汽车传动系统维修【适用专业】中等职业学校汽车运用与维修专业1.课程性质《汽车传动系统维修》是中等职业学校汽车运用与维修专业的一门专业核心课程。

本课程构建于《汽车机械基础》、《汽车概论》、《汽车底盘构造与拆装》、《汽车发动机构造与拆装》等课程基础上，以培养学生职业能力为目标，以轿车传动系统结构与维修为主要内容，采用基于工作过程的课程方案设计，以行动导向组织教学过程，使学生能够利用检测设备和维修工具对汽车传动系统进行故障诊断及零部件检修，同时注重培养学生的社会能力和方法能力。

2.课程的设计思路对《汽车传动系统维修》课程进行基于行动导向的课程开发和教学组织。

结合我校教学软硬件条件，通过企业调研，了解企业典型工作任务和工作过程，发挥企业兼职教师指导作用，以企业工作过程为导向，由学习领域转换为学习情境的“校本课程”设计。

依据职业工作情境对“知识点”实施重新排列、组合，并按照职业能力培养的要求，将传统课程体系知识点分解在一个个学习情境中。

学生在一个全新的架构（学习情境）中获得对课程“知识点”的认知，这意味着，建立在“适度、够用”基础上的理论知识的总量没有变化，然而理论知识不仅在排序的方式上发生了变化，而且在排序的时空上也发生了变化——与实践整合的过程，由此产生了全新的知识一一工作过程知识。

针对不同的情境，交替使用多种教学方法，教学多以分小组进行，强调合作和交流，培养学生方法和学习能力（学生扩展相应的信息收集能力，解决客户投诉能力等）以及个人和社会能力（学生提高自己的团队工作能力，与客户的沟通能力）。

3.课程目标传动系是汽车底盘四大组成部分之一，是发动机动力对外输出的有效转换。

通过本课程的学习，学生能准确的理解汽车传动系的各项功能和工作原理。

为后面其他几个系统的学习打下基础。

通过学习情境教学及任务驱动的项目教学的活动，重点培养学生“汽车传动系统检测与维修”的核心职业能力。

40 技术纵横轻型汽车技术2020(7)使用与维修汽车驱动桥典型故障的诊断与排除方法秦世军(上汽大通汽车有限公司南京分公司）摘要：驱动桥是位于传动系统末端能改变来自变速器的转速和扭矩，并将它 们传递给驱动轮的机构。

随着驱动桥的不断发展，其特性也不断的被完善;但是驱动桥在使用过程中仍会出现诸多的质量问题，这些质量问题需要分析者清楚的了解驱动桥的基本结构和工作原理。

本文主要论述汽车驱动桥典型的故障问题及分析处理方法。

关键词：驱动桥故障排除方法1引言近十几年来，我国汽车行业发展迅猛。

汽车行 业的崛起带动了零部件行业的发展，作为汽车核 心零部件之一的汽车驱动桥也得到了突飞猛进的 发展，各驱动桥供应商在研发和生产过程中基本 上行程了专业化、系列化、批量化的局面。

故在驱 动桥的使用过程中会出现各类质量问题。

本文介 绍了驱动桥典型故障及分析方法，已达到汽车性 能更加稳定。

2驱动桥典型故障的诊断与排除方法2.1驱动桥主减速器故障2.1.1主减速器早期损坏主减速器是驱动桥的心脏，其早期损坏将严 重影响驱动桥的使用寿命，其早期损坏的形式主 要有:齿轮副早期磨损、齿轮断裂、主动齿轮轴承 早期损坏等。

1)齿轮副早期磨损(1)齿轮啮合间隙偏大或偏小都会造成齿轮 副的早期磨损。

(2) 轴承的预紧力过大或过小，预紧力过大时，影响传动效率，使轴承过热，缩短寿命;预紧力过小时，使齿轮的啮合状况变坏,接触应力增大，导致齿轮副的早期磨损。

(3) 未按规定加注齿轮油。

主减速器必须按规 定加注齿轮油，保证齿轮的正常润滑，否则，在汽车行驶极短里程后，齿面就会因润滑不良而造成点蚀、结和急剧磨损。

(4) 被动齿轮因锁紧调整螺母松动而产生偏 移。

调整螺母松动，造成被动齿轮偏移，啮合间隙变大，使齿轮副早期磨损。

2) 齿轮断裂(1)齿轮啮合间隙太大。

当齿轮啮合间隙太大 而未及时调整时，使主被动齿轮在啮合过程中产生冲击，从而使齿轮断裂。

(2) 主动齿轮轴承或差速器轴承损坏。

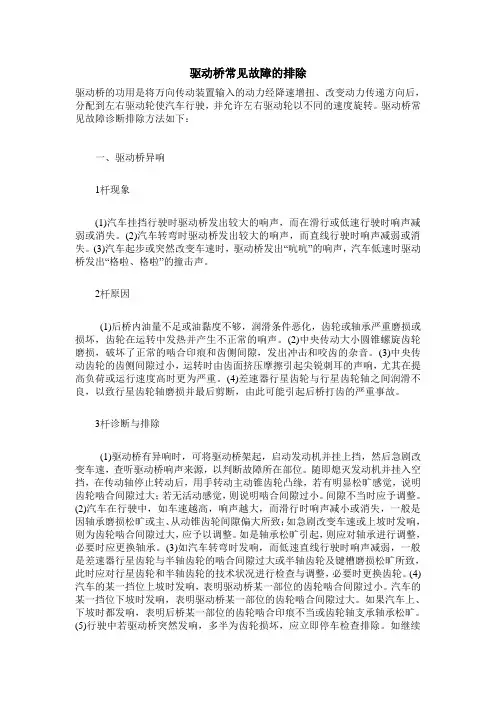

驱动桥常见故障的排除驱动桥的功用是将万向传动装置输入的动力经降速增扭、改变动力传递方向后，分配到左右驱动轮使汽车行驶，并允许左右驱动轮以不同的速度旋转。

驱动桥常见故障诊断排除方法如下：一、驱动桥异响1现象(1)汽车挂挡行驶时驱动桥发出较大的响声，而在滑行或低速行驶时响声减弱或消失。

(2)汽车转弯时驱动桥发出较大的响声，而直线行驶时响声减弱或消失。

(3)汽车起步或突然改变车速时，驱动桥发出“吭吭”的响声，汽车低速时驱动桥发出“格啦、格啦”的撞击声。

2原因(1)后桥内油量不足或油黏度不够，润滑条件恶化，齿轮或轴承严重磨损或损坏，齿轮在运转中发热并产生不正常的响声。

(2)中央传动大小圆锥螺旋齿轮磨损，破坏了正常的啮合印痕和齿侧间隙，发出冲击和咬齿的杂音。

(3)中央传动齿轮的齿侧间隙过小，运转时由齿面挤压摩擦引起尖锐刺耳的声响，尤其在提高负荷或运行速度高时更为严重。

(4)差速器行星齿轮与行星齿轮轴之间润滑不良，以致行星齿轮轴磨损并最后剪断，由此可能引起后桥打齿的严重事故。

3诊断与排除(1)驱动桥有异响时，可将驱动桥架起，启动发动机并挂上挡，然后急剧改变车速，查听驱动桥响声来源，以判断故障所在部位。

随即熄灭发动机并挂入空挡，在传动轴停止转动后，用手转动主动锥齿轮凸缘，若有明显松旷感觉，说明齿轮啮合间隙过大；若无活动感觉，则说明啮合间隙过小。

间隙不当时应予调整。

(2)汽车在行驶中，如车速越高，响声越大，而滑行时响声减小或消失，一般是因轴承磨损松旷或主、从动锥齿轮间隙偏大所致；如急剧改变车速或上坡时发响，则为齿轮啮合间隙过大，应予以调整。

如是轴承松旷引起，则应对轴承进行调整，必要时应更换轴承。

(3)如汽车转弯时发响，而低速直线行驶时响声减弱，一般是差速器行星齿轮与半轴齿轮的啮合间隙过大或半轴齿轮及键槽磨损松旷所致，此时应对行星齿轮和半轴齿轮的技术状况进行检查与调整，必要时更换齿轮。

(4)汽车的某一挡位上坡时发响，表明驱动桥某一部位的齿轮啮合间隙过小。
