开关柜配线、铜排选用表

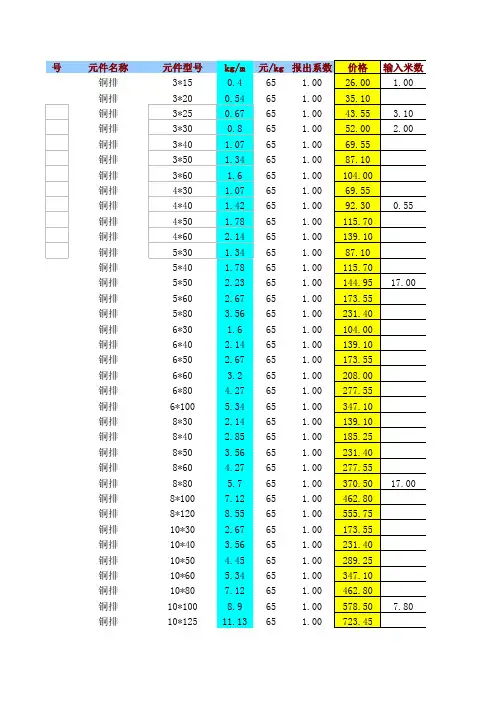

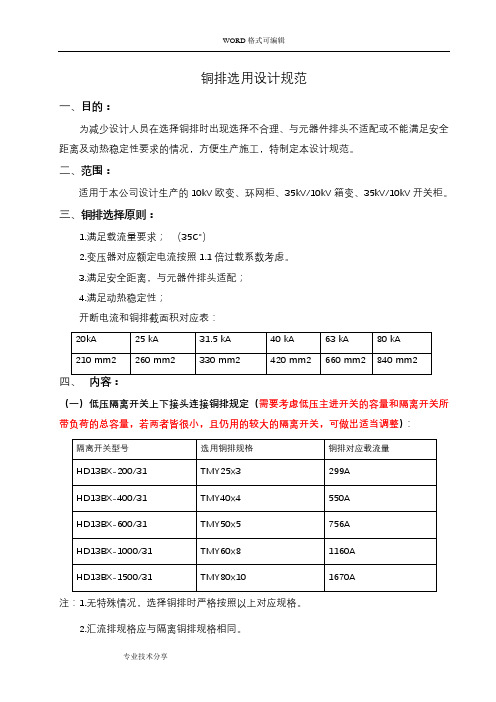

铜排选用设计规范
一、目的：
为减少设计人员在选择铜排时出现选择不合理、与元器件排头不适配或不能满足安全距离及动热稳定性要求的情况，方便生产施工，特制定本设计规范。

二、范围：
适用于本公司设计生产的10kV欧变、环网柜、35kV/10kV箱变、35kV/10kV开关柜。

三、铜排选择原则：
1.满足载流量要求；（35℃）
2.变压器对应额定电流按照1.1倍过载系数考虑。

3.满足安全距离，与元器件排头适配；
4.满足动热稳定性；
开断电流和铜排截面积对应表：
（一）低压隔离开关上下接头连接铜排规定（需要考虑低压主进开关的容量和隔离开关所带负荷的总容量，若两者皆很小，且仍用的较大的隔离开关，可做出适当调整）：
注：1.无特殊情况，选择铜排时严格按照以上对应规格。

2.汇流排规格应与隔离铜排规格相同。

（二）变压器低压主母线选择规定（客户特殊要求除外）：
器可以考虑使用电缆，尽量不要使用铜排。

）（三）低压断路器铜排选择规定
1、天津津低断路器
2
3
4、西门子断路器

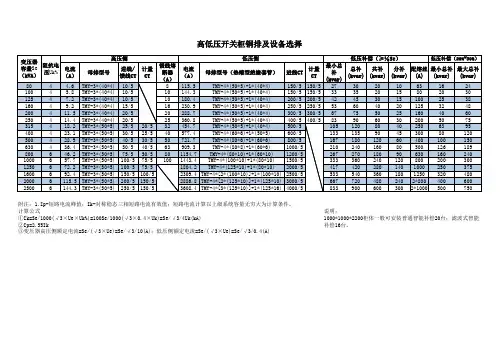

（四）开关柜类铜排选用规定;
注：对于PT柜和站变柜，不用考虑热效应，铜排选择50×5即可（五）10kV、35kV箱变铜排选用参照表
隔离开关:
断路器:
WORD格式可编辑
注：对于PT柜和站变柜，不用考虑热效应，铜排选择50×5即可编制：审核：批准：
专业技术分享。

低压成套设备常用电缆及
常用铜母排数据表

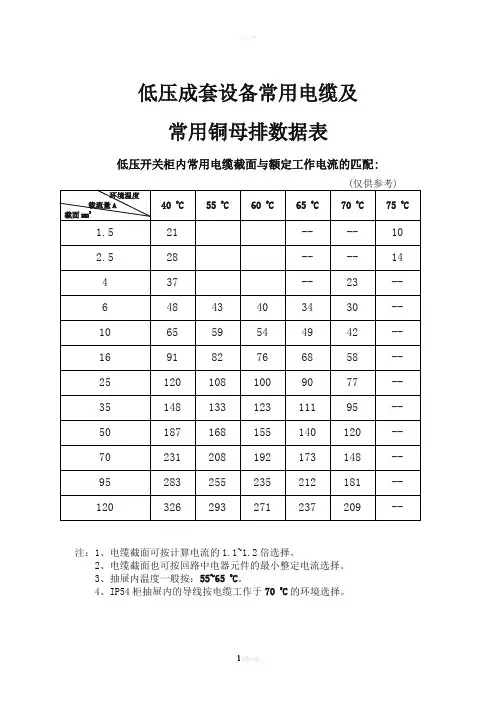

低压开关柜内常用电缆截面与额定工作电流的匹配:
注：1、电缆截面可按计算电流的1.1~1.2倍选择。

2、电缆截面也可按回路中电器元件的最小整定电流选择。

3、抽屉内温度一般按：55~65 0C。

4、IP54柜抽屉内的导线按电缆工作于70 0C的环境选择。

1欢迎下载。

2欢迎下载

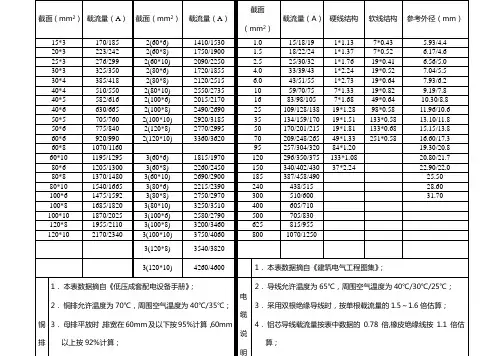

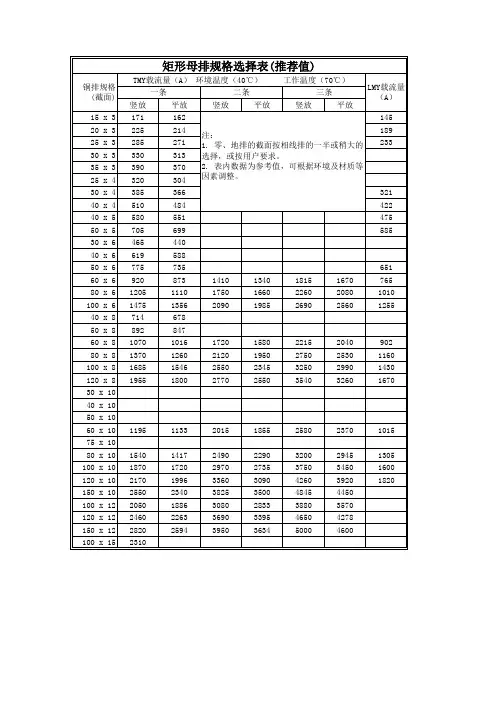

低压开关柜内常用铜母排截面与额定工作电流的匹配
按母排最高允许温度700
C (母排选择以500
C 数据为准)
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

3欢迎下载。

常用开关上下口铜排的选择
HD13BX刀开关连接铜排选择参照表
低压电容柜刀熔开关连接铜排选择
参照表
1 QSA-250(排头宽度25） TMY-30*4
2
QSA-400(排头宽度25） TMY-30*5(40*4)
33 QSA-630(排头宽度40） TMY-40*6 4 QSA-800(排头宽度60） TMY-60*6 5 QSA-1000(排头宽度60） TMY-60*8 6
QSA-1250(排头宽度80） TMY-80*8
4、对于ABB与施耐德产品，额定电流默认为框架电流，如果额定电流与框架电流不相等时，要根据实际额定电流选择铜排。

5、母排规格均为铜排，如为铝排时另行选择
低压电容柜电容器支路铜线选择参照表
抽屉柜垂直排选择时的分散系数
1.接触器选择一个是线圈电压等级，另一个是触头容量。

一般选择两倍的电机额定电流。

2.断路器选择1.5~2.1倍额定电流。

3.热继电器选择可调电流整定在1.2倍额定电流。

4.导线如果用铜线按每平方MM 载流3~4A 。

根据电流选择导线。

1 开关柜单元中的回路数
分散系数 2 2与3 0.9 33 4与5 0.8 4 6-9 0.7 5
10及以上
0.6
具体选用时还要结合实际情况
5.有一个经验公式：I=2P，就是380V的交流电机额定电流约等于两倍额定功率。

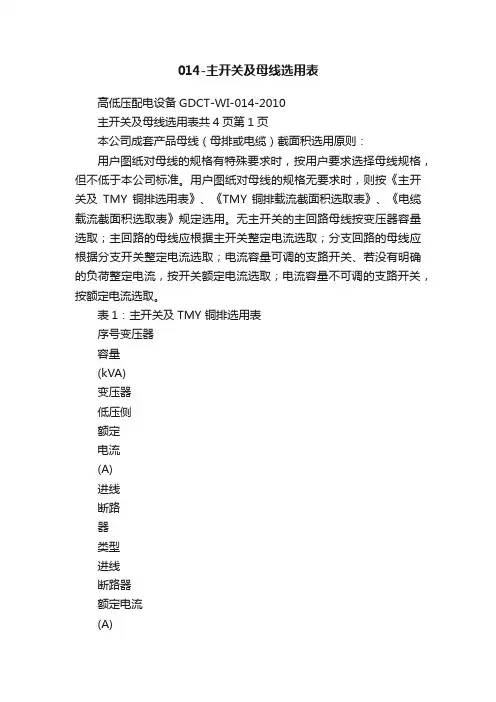

014-主开关及母线选用表高低压配电设备GDCT-WI-014-2010主开关及母线选用表共4页第1页本公司成套产品母线（母排或电缆）截面积选用原则：用户图纸对母线的规格有特殊要求时，按用户要求选择母线规格，但不低于本公司标准。

用户图纸对母线的规格无要求时，则按《主开关及TMY 铜排选用表》、《TMY 铜排载流截面积选取表》、《电缆载流截面积选取表》规定选用。

无主开关的主回路母线按变压器容量选取；主回路的母线应根据主开关整定电流选取；分支回路的母线应根据分支开关整定电流选取；电流容量可调的支路开关、若没有明确的负荷整定电流，按开关额定电流选取；电流容量不可调的支路开关，按额定电流选取。

表1：主开关及TMY 铜排选用表序号变压器容量(kVA)变压器低压侧额定电流(A)进线断路器类型进线断路器额定电流(A)进线断路器整定电流(A)主回路CT一次电流(A) 主母排规格零排地排测量用计量用1 30 43 MCCB 63 50 50 50 3×203×203×202 50 72 MCCB 100 80 100 75 3×203×203×203 80 115 MCCB 160 125 150 100 3×203×203×204 100 144 MCCB 200 160 200 150 5×203×203×205 125 180 MCCB 250 200 250 200 5×203×203×206 160 231 MCCB 250 250 250 250 3×403×303×207 200 289 MCCB 400 315 400 300 4×403×303×308 250 361 MCCB 400 400 400 400 6×404×404×309 315 455 MCCB 630 500 600 500 6×506×304×4010 400 577 ACB 800 630 800 600 8×406×304×4011 500 722 ACB 1000 800 1000 800 6×606×406×3012 630 910 ACB 1250 1000 1200 1000 6×80或8×608×405×4013 750 1138 ACB 1600 1250 1500 1200 8×806×605×4014 800 1155 ACB 1600 1250 1500 1200 8×806×605×4015 1000 1443 ACB 1600 1600 2000 1500 8×100或10×806×805×4016 1250 1804 ACB 2000 2000 2000 2000 10×1206×806×6017 1600 2309 ACB 2500 2500 2500 2500 2×(8×100) 或2×(10×80)10×1006×8018 2000 2887 ACB 3150 3150 3000 3000 2×(10×120)2×(8×80)8×8019 2500 3608 ACB 4000 4000 4000 4000 3×(10×120)2×(10×100)10×100注：1.表中变压器低压侧的电压为400V；若电压值为其它等级时，应特殊计算。

选自《关于成套开关设备母线系统的设计》主母线选择（A、B、C）：1、 母线的选择应按设备的最高环境温度选择相应的安全载流量，一般按+40℃考虑；2、 母线的安装位置和设备的防护等级也是母线选择时必须考虑的因素，应该考虑适当的降容系数。

防护等级在IP4X3、 镀锡铜排应在裸铜排的安全载流量的基础上乘以0.94～0.96左右的降容系数，小电流规格可以取大值、而大电流4、 只要条件许可，应尽量选用薄型（或扁型）铜排，以提高铜排单位面积载流量（电流密度），从而降低成本，但5、 高压环网柜中的主母线一般固定采用TMY-3×50×5，对一些特殊要求的系统可以采用TMY-3×60×6～10，但母排6、 高压中置柜中的主母线，在短路耐受电流小于或等于31.5kA的情况下，一般采用TMY-3×80×8，具体项目中根据中性线（N、PEN）：1、 在三相四线制配电系统中，中性线（N、PEN线）的允许载流量不应小于线路中最大不平衡负荷电流，且应计入谐2、 在用户未提供最大的不平衡电流、以及谐波电流的情况下，中性线的选择按不小于相线截面积的一半选择；3、 对于用户特殊要求的按用户要求选择，但要求满足第而二条的规定；4、 对于3次（及其倍数）谐波含量丰富的系统，应考虑谐波电流对中性线的影响，有必要可以按等于甚至大于相线截5、 以气体放电灯为主要负荷的回路中，中性线截面不应小于相线截面，如路灯、广场照明的配电系统等。

接地保护导体（PE）：1、 低压成套开关设备，Icw=30/50kA 采用TMY-1×50×5；2、 低压成套开关设备，Icw=80/100kA 采用TMY-2×50×5 or TMY-1×50×10；3、 高压环网开关设备，按TMY-1×40×4选取（短路电流不超过20kA）；4、 高压金属封闭式开关设备，按①：TMY-1×40×6选取（短路电流小于或等于31.5kA时）；②：TMY-1×40×10选取感觉不对啊？感觉不对啊？感觉不对啊？降容系数。

该配电柜为SCB9-2000KA V 变压器进线柜带计量,主开关为MT40H1 3P 4000A 抽屉式铜排配置:TMY-3*2*(120*12)+PE100*10+PN120*12。

4000A 三相四线母线槽进线 主铜排TMY-3*2(120*12)=3*2(1550+750+1000+1020)=3*2*4320=26m 零排:TMY-120*12=1860+320+160+1000=3.5m 地排:TMY-100*10=1m计量互感器：LMZ31-0.66 122 3000/5A 10VZ/3.75V A 0.2S 零线夹:2只;母线框:4只,横排:水平高:760mm.该配电柜为两台SCB9-2000KAV 变压器联络柜,主开关为MT40H1 3P 4000A 抽屉式 铜排配置:TMY-3*2*(120*12)+PE100*10+PN120*12。

主铜排TMY-3*2(120*12)=3*2(1400+600+1000)=3*2*3000=18m 零排:TMY-120*12=1m 地排:TMY-100*10=1m3A=500+200=700 B=360+200=560 C=250+200=4502200*1000*1000该配电柜为SCB9-2000KA V 变压器进线柜带计量,主开关为MT40H1 3P 4000A 抽屉式铜排配置:TMY-3*2*(120*12)+PE100*10+PN120*12。

主铜排TMY-3*2(120*12)=3*2(1550+560+1000+1460)=3*2*4320=27.5m 零排:TMY-120*12=1860+320+160=2.5m 地排:TMY-100*10=1m1ABC60+550+500+30=15402A=500+200=700 B=360+200=560C=230+200=4302200*1000*1000该配电柜为SCB9-2000KA V 变压器计量柜铜排配置:TMY-3*2*(120*10)+PE60*8+PN120*10。
