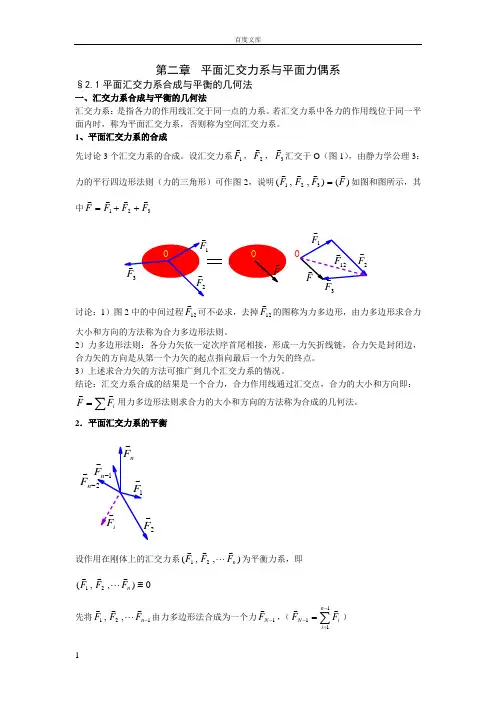

第二章 平面汇交力系与平面力偶系§2.1平面汇交力系合成与平衡的几何法一、汇交力系合成与平衡的几何法 汇交力系：是指各力的作用线汇交于同一点的力系。
若汇交力系中各力的作用线位于同一平面内时，称为平面汇交力系，否则称为空间汇交力系。
1、平面汇交力系的合成先讨论3个汇交力系的合成。
设汇交力系1F ，2F ，3F汇交于O （图1），由静力学公理3：力的平行四边形法则（力的三角形）可作图2，说明)(),,(321F F F F=如图和图所示，其中321F F F F ++=F2F 3F OFO1F 2F 3F12F讨论：1）图2中的中间过程12F 可不必求，去掉12F 的图称为力多边形，由力多边形求合力大小和方向的方法称为合力多边形法则。
2）力多边形法则：各分力矢依一定次序首尾相接，形成一力矢折线链，合力矢是封闭边，合力矢的方向是从第一个力矢的起点指向最后一个力矢的终点。
3）上述求合力矢的方法可推广到几个汇交力系的情况。
结论：汇交力系合成的结果是一个合力，合力作用线通过汇交点，合力的大小和方向即：∑=i F F用力多边形法则求合力的大小和方向的方法称为合成的几何法。
2．平面汇交力系的平衡1F 2F iF 2-n F 1-n F n F设作用在刚体上的汇交力系),,(21n F F F 为平衡力系，即 0),,(21≡n F F F先将121,,-n F F F 由力多边形法合成为一个力1-N F，（∑-=-=111n i i N F F ）0),(),,(121≡≡-n N n F F F F F由静力公理1，作用在刚体上二力平衡的必要充分条件是：1-N F 与n F等值，反向，共线，即n N F F =-1， 可得01=+-n N F F，或0=∑i F结论：平面汇交力系平衡的必要与充分条件是：力系中各力的乖量和为零，用几何法表示的平衡条件是0=∑i F，力多边形自行封闭。
例1． 已知：简支梁AB ，在中点作用力F，方向如图，求反力FA B C45F AF BACα 45FF BF α解：1。
平面汇交力系和平面力偶系
平面汇交力系和平面力偶系是平面力学中的两个重要概念。
平面汇交力系是指各力的作用线在同一平面内且汇交于一点的力系。
在平面汇交力系中，力的大小和方向可以通过力的矢量表示。
平面汇交力系的合成可以通过力的多边形法则来进行，即将各个力按照首尾相接的顺序连接起来，形成一个封闭的多边形，合力则为这个多边形的封闭矢量。
平面力偶系是指由若干个力偶组成的力系，其中力偶是由大小相等、方向相反且不共线的两个力组成的力矩对。
在平面力偶系中，力偶的作用效果是产生旋转，而不是平移。
平面力偶系的合成可以通过力偶矩的代数和来进行。
平面汇交力系和平面力偶系在工程和物理学中有广泛的应用。
在结构分析、机械设计和力学问题中，常常需要考虑和分析平面汇交力系和平面力偶系的作用效果。
总的来说，平面汇交力系和平面力偶系是平面力学中的重要概念，它们的合成和平衡条件对于理解和解决平面力学问题至关重要。
理论力学第二章 平面汇交力系与平面力偶系平面汇交力系与平面力偶系是两种简单力系，是研究复杂力系的基础。
本章将分别用几何法与解析法研究平面汇交力系的合成与平衡问题，同时介绍平面力偶的基本特性及平面力偶系合成与平衡问题。
§2-1 平面汇交力系合成与平衡的几何法平面汇交力系是指各力的作用线都在同一平面内且汇交于一 点的力系。
1．平面汇交力系合成的几何法、力多边形规则设一刚体受到平面汇交力系 1F ， 2F ， 3F ， 4F 的作用，各力作用线汇交于点A ，根据刚体内部力的可传性，可将各力沿其作用线移至汇交点A ，如图2-la 所示。
为合成此力系，可根据力的平行四边形规则，逐步两两合成各力，最后求得一个通过汇交点A 的合力R F ;还可以用更简便的方法求此合力R F 的大小与方向。
任取一点a ，先作力三角形求出1F 与2F 的合力大小与方向R1F ，再作力三角形合成R1F 与3F 得R2F ，最后合成R2F 与4F 得R F ，如图2-lb 所示。
多边形abcde 称为此平面汇交力系的力多边形，矢量ae 称此力多边形的封闭边。
封闭边矢量ae 即表示此平面汇交力系合力R F 的大小与方向(即合力矢)，而合力的作用线仍应通过原汇交点A ，如图2-la 所示的R F 。
必须注意，此力多边形的矢序规则为:各分力的矢量沿着环绕力多边形边界的同一方向首尾相接。
由此组成的力多边形abcde 有一缺口，故称为不封闭的力多边形，而合力矢则应沿相反方向连接此缺口，构成力多边形的封闭边。
多边形规则是一般矢量相加(几何和)的几何解释。
根据矢量相加的交换律，任意变换各分力矢的作图次序，可得形状不同的力多边形，但其合力矢仍然不变，如图2-lc 所示。
总之，平面汇交力系可简化为一合力，其合力的大小与方向等于各分力的矢量和(几何和)，合力的作用线通过汇交点。
设平面汇交力系包含n 个力，以R F 表示它们的合力矢，则有RF =1F +2F +…+nF =∑=n1i iF(2-1)合力R F 对刚体的作用与原力系对该刚体的作用等效。
第2章 平面汇交力系与平面力偶系一、目的要求1．平面汇交力系（多个力）合成与平衡的几何法，并能应用平衡的几何条件求解平面汇交力系的平衡问题。
2.能正确地将力沿坐标轴分解和求力在坐标轴上的投影，对合力投影定理有清晰的理解，掌握汇交力系合成的解析法和平衡方程，并能熟练的应用平衡方程求解汇交力系的平衡问题。
3. 理解力对点之矩的概念，并能熟练地计算。
4．深入理解力偶和力偶矩的概念，明确平面力偶的性质和平面力偶的等效条件。
二、基本内容1．平面汇交力系合成的几何法·力多边形法则平面汇交力系可合成为通过汇交点的合力，其大小和方向等于各分力的矢量和。
即∑==+++=n i i 11F F F F F n 2R 或 ∑=F F R合力R F 的大小和方向可用力三角形法则或力多边形法则得到。
作出图示首尾相接的开口的力多边形，封闭边矢量即所求的合力。
2．平面汇交力系平衡的几何条件平面汇交力系平衡的必要和充分条件是：力系的合力等于零。
其矢量表达式为∑==0F F R （2-2） 力系平衡的几何条件是：力系的力多边形自行封闭。
如图2-4所示。
3．力在正交坐标轴系的投影与力的解析表达式力F 在y x ,轴上的投影分别为cos cos sin x y F F F F F αβα=⎫⎪⎬==⎪⎭力的投影是代数量。
4．平面汇交力系合成的解析法合力投影定理：合力在某轴上的投影等于各分力在同一轴上投影的代数和。
平面汇交力系平衡的必要和充分条件是：各力在两个坐标轴上的投影的代数和分别为零。
即00x y F F ⎫=⎪⎬=⎪⎭∑∑ 两个独立的平衡方程，可解两个未知量。
5.平面内的力对点O 之矩是代数量，记为M o (F )ABO Fh M o ∆±=±=2)(F其中F 为力的大小，h 为力臂，∆ABO 为力矢AB 与矩心O 组成三角形的面积。
一般以逆时针转向为正，反之为负。
力矩的解析表达式为： 合力矩定理： 6.力偶和力偶矩：·大小相等，方向相反，作用线平行的两个力称为力偶。
