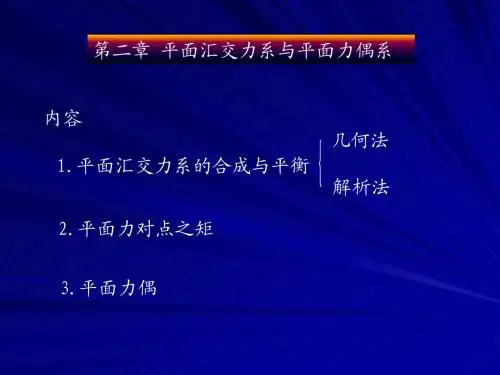

第二章 平面汇交力系与平面力偶系§2.1平面汇交力系合成与平衡的几何法一、汇交力系合成与平衡的几何法 汇交力系：是指各力的作用线汇交于同一点的力系。
若汇交力系中各力的作用线位于同一平面内时，称为平面汇交力系，否则称为空间汇交力系。
1、平面汇交力系的合成先讨论3个汇交力系的合成。
设汇交力系1F ，2F ，3F汇交于O （图1），由静力学公理3：力的平行四边形法则（力的三角形）可作图2，说明)(),,(321F F F F=如图和图所示，其中321F F F F ++=F2F 3F OFO1F 2F 3F12F讨论：1）图2中的中间过程12F 可不必求，去掉12F 的图称为力多边形，由力多边形求合力大小和方向的方法称为合力多边形法则。
2）力多边形法则：各分力矢依一定次序首尾相接，形成一力矢折线链，合力矢是封闭边，合力矢的方向是从第一个力矢的起点指向最后一个力矢的终点。
3）上述求合力矢的方法可推广到几个汇交力系的情况。
结论：汇交力系合成的结果是一个合力，合力作用线通过汇交点，合力的大小和方向即：∑=i F F用力多边形法则求合力的大小和方向的方法称为合成的几何法。
2．平面汇交力系的平衡1F 2F iF 2-n F 1-n F n F设作用在刚体上的汇交力系),,(21n F F F 为平衡力系，即 0),,(21≡n F F F先将121,,-n F F F 由力多边形法合成为一个力1-N F，（∑-=-=111n i i N F F ）0),(),,(121≡≡-n N n F F F F F由静力公理1，作用在刚体上二力平衡的必要充分条件是：1-N F 与n F等值，反向，共线，即n N F F =-1， 可得01=+-n N F F，或0=∑i F结论：平面汇交力系平衡的必要与充分条件是：力系中各力的乖量和为零，用几何法表示的平衡条件是0=∑i F，力多边形自行封闭。
例1． 已知：简支梁AB ，在中点作用力F，方向如图，求反力FA B C45F AF BACα 45FF BF α解：1。
平面力系-平面汇交力系的简化与平衡方程（常用版）(可以直接使用，可编辑完整版资料，欢迎下载）第2章平面力系192.1 平面汇交力系的简化与平衡方程 (19)2.2 力对点之矩合力矩定理 (24)2.3 力偶及其性质 (27)2.4 平面力偶系的合成与平衡方程 (30)2.5 平面一般力系的简化与平衡方程 (32)2.6 物体系统的平衡 (40)*附录Ⅱ：机械应用实例 (49)第2章平面力系本章主要介绍平面力系的简化与平衡问题，平面状态下物系平衡问题的解法。
按照力系中各力的作用线是否在同一平面内，可将力系分为平面力系和空间力系。
若各力作用线都在同一平面内并汇交于一点，则此力系称为平面汇交力系。
按照由特殊到一般的认识规律，我们先研究平面汇交力系的简化与平衡规律。
2.1 平面汇交力系的简化与平衡方程2.1.1 概述设刚体上作用有一个平面汇交力系F1、F2、…、F n，各力汇交于A点（图2-1a）。
根据力的可传性，可将这些力沿其作用线移到A点，从而得到一个平面共点力系（图2-1b）。
故平面汇交力系可简化为平面共点力系。
a ）b ）图2-1连续应用力的平行四边形法则，可将平面共点力系合成为一个力。
在图2-1b 中，先合成力F 1与F 2（图中未画出力平行四边形），可得力F R1，即 F R1＝F 1+ F 2；再将F R1与F 3合成为力F R2，即F R2＝F R1+ F 3；依此类推，最后可得F R ＝F 1+ F 2+…+ F n ＝∑F i （2-1）式中 F R 即是该力系的合力。
故平面汇交力系的合成结果是一个合力，合力的作用线通过汇交点，其大小和方向由力系中各力的矢量和确定。
因合力与力系等效，故平面汇交力系的平衡条件是该力系的合力为零。
2.1.2力在坐标轴上的投影过F 两端向坐标轴引垂线（图2-2）得垂足a 、b 、a'、b'。
线段ab 和a'b'分别为F 在x 轴和y轴上投影的大小，投影的正负号规定为：从a 到b （或从a'到b'）的指向与坐标轴正向相同为正，相反为负。
