佳能IR复印机安装及维修常见问题解答

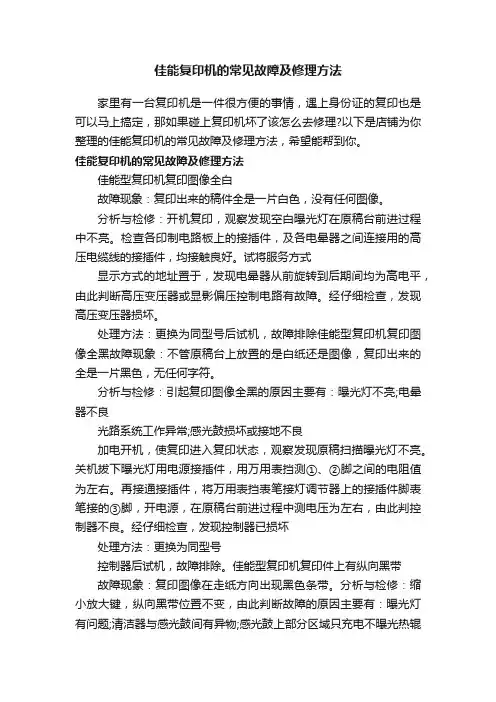

佳能复印机的常见故障及修理方法家里有一台复印机是一件很方便的事情，遇上身份证的复印也是可以马上搞定，那如果碰上复印机坏了该怎么去修理?以下是店铺为你整理的佳能复印机的常见故障及修理方法，希望能帮到你。

佳能复印机的常见故障及修理方法佳能型复印机复印图像全白故障现象：复印出来的稿件全是一片白色，没有任何图像。

分析与检修：开机复印，观察发现空白曝光灯在原稿台前进过程中不亮。

检查各印制电路板上的接插件，及各电晕器之间连接用的高压电缆线的接插件，均接触良好。

试将服务方式显示方式的地址置于，发现电晕器从前旋转到后期间均为高电平，由此判断高压变压器或显影偏压控制电路有故障。

经仔细检查，发现高压变压器损坏。

处理方法：更换为同型号后试机，故障排除佳能型复印机复印图像全黑故障现象：不管原稿台上放置的是白纸还是图像，复印出来的全是一片黑色，无任何字符。

分析与检修：引起复印图像全黑的原因主要有：曝光灯不亮;电晕器不良光路系统工作异常;感光鼓损坏或接地不良加电开机，使复印进入复印状态，观察发现原稿扫描曝光灯不亮。

关机拔下曝光灯用电源接插件，用万用表挡测①、②脚之间的电阻值为左右。

再接通接插件，将万用表挡表笔接灯调节器上的接插件脚表笔接的③脚，开电源，在原稿台前进过程中测电压为左右，由此判控制器不良。

经仔细检查，发现控制器已损坏处理方法：更换为同型号控制器后试机，故障排除。

佳能型复印机复印件上有纵向黑带故障现象：复印图像在走纸方向出现黑色条带。

分析与检修：缩小放大键，纵向黑带位置不变，由此判断故障的原因主要有：曝光灯有问题;清洁器与感光鼓间有异物;感光鼓上部分区域只充电不曝光热辊磨损后墨粉硅油泥透过磨损处浸出。

经逐一仔细检查，发现曝光灯已损坏了处理方法：更换曝光灯后试机，故障排除。

佳能型复印机复印件上有纵向黑故障现象：复印过程中，复印件突然变黑，但黑中有字。

分析与检修：试调整操作面板上的浓度杆，故障依旧。

根据复印机工作电源，分析故障的原因主要有：控制器损坏三组电晕组件不良机械系统工作异常电位检测电路有故障。

CANON 佳能 iR5000/iR6000 数码复印机故障码进入维修程序模式法:按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键打印维修程序模式的值:进入维修程序模式,选择COPIER＞FUNCTION＞MISC-P＞P-PRINT"[打印维修模式(ADJUST,OPTION,COUNTER)的内容"], P-PRINT显示反转后按OK键,可将维修模式当前值的清单一次全部打印出来.复印机部分的故障码6-1T定影部分故障E00×E000定影升温故障电源开关ON后3分30秒,主热敏电阻TH1检测到定影温度低于70度,J426(白线,大约1000～1400K欧母)热敏电阻TH1开路;定影灯H1开路;热敏开关TSI开路;SSR故障;DC控制板故障E0010001定影超温主/副热敏电阻检测到定影温度超过230度达2秒;主/副热敏电阻TH1/TH2开路;进入维修程序模式,选择COPIER＞DISPLAY＞ANALOG＞FIX-U 选择FIX-U,当显示反转后按OK键盘,显示定影上热辊TH1热敏电阻检测到的温度,单位℃正常195℃E0010002定影超温主热敏电阻TH2检测到定影温度超过230度达2秒(硬电路检测);主热敏电阻TH1短路J426(黑线,大约40～50K欧母)E0010003定影超温副热敏电阻TH2检测到定影温度超过235度达2秒(硬电路检测)副热敏电阻TH2短路E002予热异常定影温度从达到70度后2分钟内未达到100度E003予热异常定影预热完成后,主热敏电阻TH1检测到100度后,又检测到定影温度低于70度达2秒E004定影灯SSR短路电源开关ON后,当定影启动信号(HTRD)为OFF时却检测到SSR导通信号(SSR ON)达3秒,(硬电路检测)E005定影清洁卷筒纸故障1,定影清洁卷筒纸余量传感器PS45动作后,显示无清洁卷筒纸的预告,不更换还可进行清洁卷筒纸的驱动,当计数(COPIER＞COUNTER＞DRBL-1＞FX-WEB)达2000(相当A4纸3000张)后超时即显示"E005"2,定影清洁卷筒纸驱动电磁铁拉动清洁卷筒纸动作计数器(COPIER＞COUNTER＞DRBL-1＞FX-WEB)超过(30万张)显示无清洁卷筒纸的预告注:定影清洁纸少时在基本画面出现警告提示,可用COPIER＞OPTION＞USER＞WEB-DISP设定:0:OFF;1:ON,出现警告提示电机故障E010主电机M2故障电机启动信号MMFG输出后2秒未接收到同步脉冲E012非晶硅鼓驱动电机M1故障电机启动信DMFG输出后2秒未接收到同步脉冲E013废粉螺杆废粉螺杆异常,J107A-17废粉锁定传感器开关MSW1为"0"达4秒以上显示"E013"E014定影电机M19故障电机启动信号M19ON输出后2秒未接收到M19LD(电机达到规定转速时M19LD=0)E020墨粉电机故障墨粉搅拌电机M9,加粉电机M10;复印时加粉信号(J103-A8的DTEP)保持"0"(缺粉)达2分钟以上或新机安装时加粉信号保持"0"达10分钟以上;显影仓內TS1检测到无粉达120秒选购件计数器故障E0320001选购件复印控制计数器复印数据控制板或NE控制板未连接或出故障激光故障;激光驱动电路故障;电位检测电路故障E0610001激光故障;电位检测电路故障电位控制结果,检测显影偏压用的鼓明部电位VL2大约为200V(显影为全黑图象的电位)时E0610002激光故障;电位检测电路故障打印输出时检测到使用的一次充电输出和激光输出后的鼓表面电位大约为200V(显影为全黑图象的电位)时E065一次高压漏电或电流过小DC控制板J102A-4=“0”,一次高压漏电或电流过小,PR-LEAK-DETECT:*:维修模式中无该故障码E069转印高压漏电或电流过小DC控制板J102A-5=“0”,转印高压漏电或电流过小,TR-LEAK-DETECT:*:维修模式中无该故障码E1000001激光原位信号(BD)故障激光驱动信号输出100毫秒后,40毫秒内BD信号未检测到达50次以上E1000002激光原位信号(BD)故障激光发射中BD信号周期超过规定范围的状态连续出现达10次以上,注:BD=LSYNCE110激光扫描电机M15异常激光扫描电机ON后15秒,未达到规定的速度(未收到LMRDY/信号);全速→半速的变速信号输出后,60秒未收到LMRDY/信号;全速旋转时每100毫秒未检测到50次以上的LMRDY/信号E1210001控制电路板冷却风扇(FM4)故障控制电路板冷却风扇(FM4)在运转但5秒以上未收到FM4CLK同步信号E196DC控制板EEPROM故障检查DC控制板上的6个EEPROM:IC104棕色,IC105红色,IC109黄色,IC110绿色,IC127蓝色,IC130白色安装是否正确进入维修程序模式,选择COPIER＞FUNCTION＞CLEAR＞DC-CON 选择DC-CON,当显示反转后按OK键;OFF/ON主电源开关,清除DC控制板的RAM后重新输入维修模式中的数据,如果工作仍旧不正常更换EEPROM或DC控制板光学扫描,读取电路E2020001扫描电机,扫描原位传感器电源开关ON后或按复印键后光学系统前进40毫米,光学系统扫描原位传感器HP信号未OFF;或扫描电机M3故障0002扫描电机,扫描原位传感器光学系统返回450毫米,光学系统扫描原位传感器HP信号未ON;注:键盘锁住,不显示E202;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码E2040001图象前沿检测信号故障(ADF)ADF控制板或读取控制板故障,打印过程中未收到ADF来的图象前沿信号;扫描灯架前进时未收到图象前沿信号.注:键盘锁住,不显示E204;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码E2200001原稿扫描曝光(氙)灯异常曝光(氙)灯+24V变换到高频高压的(DC/AC)变换电路的INV-ERR信号在读取电路控制板的待机时检测到灯ON,或复印读取时检测到灯OFF;读取电路板故障E2250000曝光(氙)灯电路,CCD/AP电路电源开关ON后CCD放大电路光补偿补正中未收到规定的曝光灯电平信号E2250002曝光(氙)灯电路,CCD/AP电路顶端放大补正值与前一张的补正值相比超过规定的电平信号通信不良E240DC控制板与主控制板通信不良DC控制板CPU与主控制板CPU通信不良E243主控制板与操作面板通信不良主控制板CPU与操作面板CPU通信不良EEPROM故障E2480001读取电路板或EEPROM故障电源开关ON后读出的EEPROM内的ID码与ROM中的ID码不同E2480002读取电路板或EEPROM故障向EEPROM写入数据时,写入的数据与读出的数据不同E2480003读取电路板或EEPROM故障向EEPROM写入数据时,EEPROM内的ID码与ROM中的ID码不同检查读取电路板上的EEPROM安装是否正确进入维修程序模式,选择COPIER＞FUNCTION＞CLEAR＞R-CON 选择R-CON,当显示反转后按OK键;OFF/ON主电源开关清除读取电路板的RAM后重新输入维修模式中的数据,如果工作仍旧不正常更换EEPROM或DC控制板CCD/AP电路;读取电路板E3020001CCD/AP电路;读取电路板进行电信号补偿时,经过1秒读取电路板的电信号补偿处理未能结束E3020002CCD/AP电路;读取电路板进行移动扫描时,经过10秒读取电路板的顶端白色加算处理未能结束2013-7-14硬盘;主控制板E6010000硬盘驱动;主控制板主控制板与硬盘驱动器图像传输中,主控制板检测到控制信息异常E6010001硬盘驱动;主控制板主控制板与DC控制板图像传输中,DC控制板检测到控制信息异常E6020001硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘安装异常E6020002硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘读出数据异常E607硬盘冷却风扇(FM7)故障硬盘冷却风扇(FM7)在运转但5秒以上未收到FM7LCK同步信号打印板通信不良E6770001各种打印板与主控制板通信不良各种打印板,卡与主控制板通信不良不能初始化E7100001DC控制板,读取控制板,主控制板电源ON时,读取控制板内的IPC(IC5021)不能进行初始化E7100002DC控制板,读取控制板,主控制板电源ON时,DC控制板内的IPC(IC120)不能进行初始化E7100003DC控制板,读取控制板,主控制板电源ON时,主控制板内的IPC(IC1003)不能进行初始化通信不良E7110001IPC通信不良 1.5秒以内向读取控制电路板的IPC(IC5021)的出错记录的数据写入达4次以上0002IPC通信不良2秒以内向DC控制电路板的IPC(IC120)的出错记录的数据写入达4次以上0003IPC通信不良2秒以内向主控制电路板的IPC(IC1003)的出错记录的数据写入达4次以上E7120001IPC通信不良向ADF控制板上的IPC的出错记录写入数据后经过3秒通信不能恢复0002IPC通信不良在读取控制电路板的IPC(IC5021)的同步记录中，经过10秒信息发送位仍未起动E713IPC通信不良分页器控制板的IPC不良选购件E717复印数据或NE控制器通信不良复印数据或NE控制器通信不良，进入维修程序模式,选择COPIER＞FUNCTION＞CLEAR＞ERR 清除故障码E7190001投币机与主控制板通信不良投币机与主控制板通信不良，进入维修程序模式,选择COPIER＞FUNCTION＞CLEAR＞ERR 清除故障码E7320001读取控制板与主控制板通信不良主控制板检测到读取控制板与主控制板通信不良E7330001DC控制板与主控制板通信不良DC控制板与主控制板通信不良E7400001LAN卡，主控制板出错电源ON时,在复印机插有LAN卡时检测到LAN卡出错E7400002LAN卡，主控制板出错检测到MAC地址出错E7400003LAN卡，主控制板出错不能读出LAN地址E741PCI总线异常PCI总线异常E742RIPI卡自检时检测到异常RIPI卡自检时检测到异常E743读取控制板与主控制板通信不良读取控制板检测到读取控制板与主控制板通信不良风扇锁住故障E804低压电源冷却风扇(FM6)故障低压电源冷却风扇(FM6)在运转但5秒以上未收到FM6LCK同步信号E8050001排风扇(FM3)故障排风扇(FM3)在运转但5秒以上未收到FM3LCK同步信号E8050002纸输送风扇(FM1)故障纸输送风扇(FM1)在运转但5秒以上未收到FM1LCK同步信号E8240001一次充电冷却风扇(FM2)故障纸输送风扇(FM2)在运转但5秒以上未收到FM2LCK同步信号输稿器(D ADF-D1)部分的故障码6-14TE4120001ADF冷却风扇(FM1)故障板冷却风扇(FM1)在运转但100毫秒以上未收到FM1LCK同步信号E4200001EEPROM，ADF控制板电源ON时,不能读取EEPROM的后备数据时,或读取的数据异常E4210001EEPROM，ADF控制板电源ON时,不能在EEPROM上写入后备数据时,或写入的数据异常E4220001与复印机通信不良待机时输稿器(DADF-D1)和复印机通信中断达5秒;或ADF动作过程中和复印机通信中断达5秒选购件分页器部分的故障码(折纸器F1/鞍式折纸器F2;打孔单元A1)6-15TE5000001数据通信不良复印机检测到和分页器通信不良E5030002鞍式装订器控制板与分页器通信不良鞍式装订器控制板与分页器通信不良E5040001高度传感器PS1高度传感器PS1和分页器控制板通信不良或通信中断E5040002高度传感器PS1在规定时间内高度传感器PS1和分页器控制板不能通信E5040003高度传感器PSI电源ON时检测到高度传感器PS1接插件未插E5040004高度传感器PSI用拨动（DIP）开关进行高度传感器PS1调整时异常E5050001EEPROM出错电源ON时分页器控制板EEPROM检查总和出错E5050002EEPROM出错电源ON时打孔器控制板EEPROM检查总和出错E5120001排纸电机M2,排纸电机同步传感器PI10电机ON后,排纸同步传感器PI10未达到规定的同步值E5120002排纸电机M2,排纸电机同步传感器PI10排纸时,排纸同步传感器PI10同步脉冲中断相当于200毫米E5300001整理电机M3,整理板原位传感器PI16电机ON后2秒,整理板未离开整理板原位传感器PI16E5300002整理电机M3,整理板原位传感器PI16电机ON后2秒,整理板未返回到整理板原位,E5310001装订电机M6,装订器原位传感器MS7电机ON后0.5秒,装订针未离开装订器原位传感器E5310002装订电机M6,装订器原位传感器MS7电机ON后0.5秒,装订针未返回到装订器原位传感器E5320001装订针移动电机M4,移动原位传感器PI7电机ON后秒,未离开装订针移动原位传感器E5320002装订针移动电机M4,移动原位传感器PI7电机ON后秒,未离返回到订针移动原位传感器E5350001摆动导板打开传感器PI18;导板关闭开关2(MS6)摆动电机M7反转1秒，导板关闭开关2(MS6)未ONE5350002摆动电机M7; 摆动电机同步传感器PI20摆动电机M7正转1秒，导板打开传感器PI18未ONE5350003安全区域开关MS3托盘升/降电机动作中,托盘1/2在安全区域开关OFF位置时,检测到摆动导板闭合检测开关2(MS6)OFF时E5350004摆动动作中200毫秒,搬送过程中同步信号中断E5400001托盘升降电机M5;托盘升降电机时钟托盘升降电机驱动后15秒,升降动作未结束;托盘升降电机驱动后15秒,未检测到托盘原位E5400002传感器1/2(PI19/PI20)托盘原位传感器PI8托盘升降电机驱动上升时检测到托盘上限检测开关MS5 ONE5400003托盘上限检测开关MS5托盘升降电机驱动中,托盘升降电机时钟传感器1/2(PI19/PI20)200毫秒未检测脉冲E5840001挡板打开传感器PI5;安全区域开关MS3第2搬送电机M8反转1秒,挡板关闭开关(MS4)未ONE5840002挡板关闭开关(MS4) ;第2搬送电机M8第2搬送电机M8正转1秒,挡板打开传感器PI5 未ONE5840003托盘升降电机托盘升降电机驱动中,托盘1/2在安全区域开关MS3 OFF位置时,检测到挡板关闭开关(MS4)为OFFE590 0001打孔原位传感器PI3P;打孔电机M1P打孔电机M1P转动200毫秒,打孔器未离开原位E590 0002打孔原位传感器PI3P;打孔电机M1P打孔电机M1P转动200毫秒,打孔器未返回到原位E5930001横向对位原位传感器PI1P;横向对位电机横向对位电机转动4秒,打孔器未离开原位E5930002横向对位原位传感器PI1P;横向对位电机横向对位电机转动4秒,打孔器未返回到原位鞍式装订器6-20TE5F00001纸定位板电机MS4;纸定位板原位传感器PI7S纸定位板电机MS4 转动1.3秒纸定位板原位传感器PI7S未ONE5F00002纸定位板电机MS4;纸定位板原位传感器PI7S纸定位板电机MS4 转动1秒纸定位板原位传感器PI7S未OFFE5F10001折纸电机M2S;电机时钟传感器PI4S折纸电机时钟传感器PI4S检测到脉冲数低于规定数E5F10002折纸原位传感器PI21S折纸电机M2S 转动3秒纸定位板原位传感器PI7S未变化成E5F20001导板电机M3S;原位传感器PI13S导板电机M3S驱动0.5秒后原位传感器PI13S未ONE5F20002导板电机M3S;原位传感器PI13S导板电机M3S驱动1秒后原位传感器PI13S未OFFE5F30001整理电机M5S,整理板原位传感器PI5S电机ON后0.5秒,整理板原位传感器未ONE5F30002整理电机M5S,整理板原位传感器PI5S电机ON后1秒,整理板原位传感器未OFFE5F40001里侧装订电机M6S,装订动作原位开关MS5S电机正转ON后0.5秒,装订动作原位开关MS5S未OFFE5F40002里侧装订电机M6S,装订动作原位开关MS5S卡纸恢复时,电机反转ON后0.5秒,装订动作原位开关MS5S未ONE5F50001外侧装订电机M7S,装订动作原位开关MS7S电机正转ON后0.5秒,装订动作原位开关MS7S未OFFE5F50002外侧装订电机M7S,装订动作原位开关MS7S卡纸恢复时,电机反转ON后0.5秒,装订动作原位开关MS7S未ONE5F60001压纸板电机M8S,压纸板原位传感器(PI14S)电机向压纸板前端移动,ON后0.3秒,压纸板原位传感器未ONE5F60002压纸板电机M8S,压纸板前端位置传感器(PI15S)电机向压纸板前端移动,ON后0.3秒,压纸板原位传感器未OFFE5F60003压纸板电机M8S,压纸板电机时钟传感器(PI1S)电机从压纸板前端向原位移动,ON后0.3秒,压纸板前端位置传感器未OFFE5F60004压纸板电机M8S,压纸板电机时钟传感器(PI1S)压纸板电机时钟传感器(PI1S)检测到脉冲数超过规定范围E5F60005压纸板电机M8S,压纸板前端位置传感器(PI15S)电机从压纸板前端向原位移动,ON后0.3秒,压纸板前端位置传感器未ONE5F80001导板原位传感器(PI13S)的插件检测到导板原位传感器PI13S的插件未插E5F80002压纸板原位传感器(PI14S)检测到压纸板原位传感器(PI14S)的插件未插E5F80003压纸板前端位置传感器(PI15S)检测到压纸板前端位置传感器(PI15S)的插件未插E5F90001入口门开关(MS1S);复印开始或前回转开始1秒以上检测到入口门传感器(MS1S)的门打开信号E5F90002前门开关MS2S;复印开始或前回转开始1秒以上检测到前门开关MS2S;的门打开信号E5F90003排纸开关MS3S; 复印开始或前回转开始1秒以上检测到排纸开关MS3S的门打开信号3500张(G1)右侧纸仓部分的故障码E041纸库升降电机M102电机提升60秒后,提升位置传感器PS104未传感;纸库纸残余量传感器PS108和PS104为"1"时,纸库补充纸传感器PS107为"0"E043纸库主电机M101电机启动900毫秒后M1LCK="1"2013-7-14第5章CANON 佳能 iR5000/iR6000 数码复印机维修程序1.1概要:维修程序画面由初始画面→大/中项目画面→小项目画面3个阶段构成5-1T维修程序模式共有7种No.画面显示1DISPLY2I/O DISPLY3ADJUST4FUNCTION5OPTION6TEST7COUNTER1.2维修程序模式的进入5-2T1,按面板操作部的用户方式(星号"*")键2,同时按住数字键"2"和"8"3,再按面板操作部的用户方式(星号"*")键(ADF)的维修程序模式(显示FEEDER表示选购件输稿器已连接)(显示SORTER表示选购件分页器已连接)(显示BOARD表示选购件的功能扩充板已连接)1.3退出维修程序模式5-3T1,按1次复位键" 〃 ",退出当前模式返回到维修程序模式的初始画面2,按2次复位键" 〃 ",退出维修程序模式返回到标准画面注:使用维修程序的(ADJUST调整模式),(FUNCTION动作确认模式),(OPTION机器选购件功能设定模式)情况下退出维修程序模式后必须将主电源开关OFF后再ON.1.4维修程序模的后备设置出厂时机器的调整值记录维修标签贴在前盖板内,读取控制板或DC控制板更换后,要将旧板上的EEPROM取下安装到新板上;RAM清除后,调整后的(ADJUST调整模式),(OPTION机器选购件功能设定模式),的值恢复到缺省值,更改维修程序模的值时必须登记到维修标签上;在维修程序模CPOIER复印的FUNCTION＞MISC-P＞P-PRINT"[打印维修模式(ADJUST,OPTION,COUNTER)的内容"],将选择P-PRINT项,显示反转后按OK键,可将维修模式当前值的清单一次全部打印出来.1.5基本操作5-5T1.5.1 初始画面(ADF)的维修程序模式(显示FEEDER表示选购件输稿器已连接)(显示SORTER表示选购件分页器已连接)(显示BOARD表示选购件功能扩充板已连接)1.5.2大项目画面→中项目画面注:＜READY＞表示在＜READY＞位置可显示以下的项目:＜READY＞在维修模式下可以进行复印＜JAM＞发生卡纸＜SERVICE＞正在进行维修＜WAITING＞正在进行前回转等动作＜DOOR＞机门1打开＜COPYING＞正在进行复印＜ERROR＞发生出错＜NO-TONER＞没有墨粉＜WTNR-FUL＞废粉仓已满2013-7-14 2.复印＞显示控制模式COPIER复印＞DISPLAY显示5-6T2.1COPIER＞DISPLAY＞VERSION＞DC-CON显示DC控板用ROM)版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞R-CON显示读取控制板用DIMM(Flush-ROM)版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞PANEL显示操作面板的CPU控制板用ROM版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞FEEDER显示输稿器控制板用ROM版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞SORTER显示分页器控制板用ROM版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞NIB显示网络软件的版本COPIER＞DISPLAY＞VERSION＞PS/PCL显示打印卡(PS/PCL)的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LISP显示打印卡(LISP)的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞SDL-STCH显示鞍式装订控制板(Saddle)用ROM版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞MN-CONT显示主控板用ROM版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞RIP1显示RIP1卡的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞BOOT-ROM显示主控板BOOT-ROM版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞DIGA-DVC显示自诊断装置的版本XX：版本号；YY：开发管理号2013-7-14显示用户画面设置的语言及有关项目USERCOPIER＞DISPLAY＞USER＞LANGUAGE显示用户画面设置的语言文字及有关项目AA .DDAA：国家码（未用）；BB语言码；CC：适应码(00 OEM模式,01佳能模式)；DD复印纸码（00:AB系列;01:英制系列;02:A系列;03:AB/英制系列)COPIER＞DISPLAY＞USER＞COUNTER显示用户模式设置的复印计数器控制类别EE计数器码(00:100V;01:120V;10:230V,A系列;11:230V,AB/英制系列) COPIER＞DISPLAY＞USER＞MODEL机型0: iR5000; 1: iR6000显示选购件的连接状态ACC-STS5-8TCOPIER＞DISPLAY＞ACC-STS＞FEEDER显示输稿器连接状态0:ADF未按装; 1: ADF已按装COPIER＞DISPLAY＞ACC-STS＞SORTER显示分页器连接状态XY X=0分页器 ; 1:鞍式分页器 ; 2:移动托盘 ,Y=未安装;1: 2孔打孔机; 2: 2/3孔打孔机; 3: 4孔打孔机(FRN); 4: 4孔打孔机(SWDN) COPIER＞DISPLAY＞ACC-STS＞DECK显示3500张(G1)右侧纸仓连接状态0:未按装; 1: 已按装COPIER＞DISPLAY＞ACC-STS＞CARD显示控制卡连接状态0:CARD未按装; 1: CARD已按装COPIER＞DISPLAY＞ACC-STS＞DATA-CON显示显示自诊断装置的连接状态0:未按装; 1: 复印数据控制卡已按装; 2: NE控制卡已按装COPIER＞DISPLAY＞ACC-STS＞RAM显示复印机主板的RAM总容量64MB ; 128MBCOPIER＞DISPLAY＞ACC-STS＞NIB显示网络卡的RAM连接状态0:未按装; 1: 以太网络卡已按装;2: 令牌环网络卡已按装;3: 以太网络卡和令牌环网络卡都能用COPIER＞DISPLAY＞ACC-STS＞LIPS-RAM显示打印卡(LISP)的RAM总容量xxMBCOPIER＞DISPLAY＞ACC-STS＞LISP显示打印卡(LISP)的连接状态0:未按装; 1: 已按装;COPIER＞DISPLAY＞ACC-STS＞PS/PCL显示打印卡(PS/PCL)的连接状态0:未按装; 1: PS/PCL已按装; 2: PS汉字COPIER＞DISPLAY＞ACC-STS＞RIP1显示RIP1卡的连接状态0:未按装; 1: 已按装显示模拟传感器的测定值ANALOG5-9TCOPIER＞DISPLAY＞ANALOG＞TMPE显示环境传感器检测到的机内温度单位℃COPIER＞DISPLAY＞ANALOG＞HUM显示环境传感器检测到的机内相对湿度单位%RHCOPIER＞DISPLAY＞ANALOG＞FIX-U定影上热辊温度(TH1热敏电阻检测)单位℃正常195℃显示纸盒的纸宽度和纸尺寸CST-STS5-10TCOPIER＞DISPLAY＞CST-STS＞WIDTH-C3第3纸盘纸宽(毫米),纸尺寸宽度以整数表示,小数部分不表示COPIER＞DISPLAY＞CST-STS＞WIDTH-C4第4纸盘纸宽(毫米),纸尺寸宽度以整数表示,小数部分不表示COPIER＞DISPLAY＞CST-STS＞WIDTH-MF50张手进纸纸盘纸宽(毫米),纸尺寸宽度以整数表示,小数部分不表示2013-7-14AA卡纸发生的序号1～50,数字大卡纸发生的时间早BBBB卡纸发生的月,日 (前2位表示月,后2位表示日)CCCC卡纸发生的时间 (显示24小时)DDDD卡纸恢复的时间 (显示24小时)E卡纸发生的部位 (0:主机;1输稿器;2:分页器)FFFF卡纸发生的种类和卡纸检测传感器 (前2位表示卡纸种类,后2位表示卡纸检测传感器)前2位FF表示卡纸种类：01:延迟卡纸02:滞留卡纸0A:电源ON时纸残留卡纸0B:复印时门打开卡纸后2位FF表示卡纸检测传感器;输稿器卡纸检测传感器：01对位传感器PS2908左前置纸仓(1500张)进纸传感器PS3302对位辊前的激光读出传感器PS280B右前置纸仓(1500张)重新进纸传感器PS1903纵向输纸纸道的输纸传感器1 PS240C左前置纸仓(1500张)重新进纸传感器PS2004纵向输纸纸道的输纸传感器2 PS250D前置纸盒3(550张)重新进纸传感器PS2105纵向输纸纸道的输纸传感器3 PS260E前置纸盒4(550张)重新进纸传感器PS2206纵向输纸纸道的输纸传感器4 PS270F定影分离爪卡纸传感器PS407右前置纸仓(1500张)进纸传感器PS3210内排纸卡纸传感器PS352013-7-14 11外排纸卡纸传感器PS361F选购件3500张右侧纸仓(G1)输纸传感器PS10612排纸部位卡纸传感器PS4632缓冲纸道传感器PI1413双面输纸反转辊传感器2 PS3833入口传感器PI114双面输纸反转辊传感器1 PS3734出纸传感器PI315双面纸盘(单张纸盘)纸张传感器PS3435装订托盘传感器PI416双面纸盘(单张纸盘)纸张预对位传感器PS3036纵向纸道纸张传感器PI17S1E选购件3500张右侧纸仓(G1)进纸传感器PS10137出纸传感器PI11S输稿器(ADF)卡纸检测传感器相关传感器X=0 : 原稿第2页以后 ; X=1 : 原稿第1页X1分离后传感器S3延迟卡纸S3X2分离后传感器S3滞留卡纸S2,S3X9ADF打开传感器PI2打开PI2X3对位传感器P11延迟卡纸S3,P11XA ADF打开传感器PI2打开PI2X4对位传感器P11滞留卡纸P11XB盖板打开开关SW2打开SW2X5读取传感器S2延迟卡纸S2XC盖板打开开关SW2打开SW2X6读取传感器S2滞留卡纸S2XD初期滞留卡纸PI1,S1,S2,S3X7排纸反转传感器S1延迟卡纸S1,S2XE供纸不良PI5X8排纸反转传感器S1滞留卡纸S1,S2XF时序异常S2G卡纸位置：1右前置纸仓(1500张)2左前置纸仓(1501张)3前置纸盒3(550张)4前置纸盒4(550张)5未用6未用7选购件3500张右侧纸仓(G1)8手送纸盘9双面部件HHHHHH供纸段软计数器│││││纸尺寸2013-7-14AA故障发生的序号1～50,数字大故障发生的时间早BBBB故障发生的月,日(前2位表示月,后2位表示日)CCCC故障发生的时间(显示24小时)DDDD故障恢复的时间(显示24小时)EEEE故障码(E×××)FFFF故障码(E×××)的详细码E001,E004,E100,E300,E315,E677,E805等有详细码,无详细码的显示0000G故障发生的部位(0:主机/主控板;1输稿器;2:分页器;3:C.F.F;4:读取部分;5:打印部分;6:PDL;)2013-7-14显示高压单元电压,电流的测定值HV-STS5-14TCOPIER＞DISPLAY＞HV-STS＞PRIMARY显示一次充电的电流值(微安)COPIER＞DISPLAY＞HV-STS＞PER-TR显示预转印充电的电流值(微安)COPIER＞DISPLAY＞HV-STS＞TR显示转印充电的电流值(微安)COPIER＞DISPLAY＞HV-STS＞SP显示分离高压的电流值(微安)COPIER＞DISPLAY＞HV-STS＞BIAS显示显影DC偏压(单位V)COPIER＞DISPLAY＞HV-STS＞SP-N2显示双面第2面分离高压的电流值(微安)COPIER＞DISPLAY＞HV-STS＞TR-N2显示双面第2面转印高压的电流值(微安)显示非晶硅鼓的(φ80)表面电位DPOT5-15TCOPIER＞DISPLAY＞DPOT＞DPOT-K显示非晶硅感光鼓表面电位vCOPIER＞DISPLAY＞DPOT＞VL1T显示非晶硅感光鼓复印用明部电位目标值(VL1)vCOPIER＞DISPLAY＞DPOT＞VL1M显示非晶硅感光鼓复印用明部电位VL1测定值v;正确值:VL1T±6vCOPIER＞DISPLAY＞DPOT＞VL2M显示非晶硅感光鼓复印用明部电位VL2测定值v;正确值:70±15vCOPIER＞DISPLAY＞DPOT＞VDT显示非晶硅感光鼓复印用暗部电位VD目标值vCOPIER＞DISPLAY＞DPOT＞VDM显示非晶硅感光鼓复印用暗部电位VD测定值v;正确值:VDT±6vCOPIER＞DISPLAY＞DPOT＞VL2M-P显示非晶硅感光鼓打印(PDL)用明部电位VL2测定值v;正确值:70±15vCOPIER＞DISPLAY＞DPOT＞VL1M-P显示非晶硅感光鼓打印(PDL)用明部电位VL1测定值v;正确值:VL1T-P±6vCOPIER＞DISPLAY＞DPOT＞VL1T-P显示非晶硅感光鼓打印(PDL)用明部电位VL1目标值vCOPIER＞DISPLAY＞DPOT＞VDM-P显示非晶硅感光鼓打印(PDL)用暗部电位VD测定值v;正确值:VDT-P±6vCOPIER＞DISPLAY＞DPOT＞VDT-P显示非晶硅感光鼓打印(PDL)图象用暗部电位VD目标值vCOPIER＞DISPLAY＞DPOT＞LLMT-P显示非晶硅感光鼓打印(PDL)图象用激光电源电压控制情况,0:正常 ; 1:异常COPIER＞DISPLAY＞DPOT＞PLMT-P显示非晶硅感光鼓打印(PDL)图象用一次充电电流控制情况,0:正常 ; 1:异常COPIER＞DISPLAY＞DPOT＞LLMT显示非晶硅感光鼓复印用激光电源电压控制情况,0:正常 ; 1:异常COPIER＞DISPLAY＞DPOT＞PLMT显示非晶硅感光鼓复印用一次充电电流控制情况,0:正常 ; 1:异常COPIER＞DISPLAY＞DPOT＞BIAS-P显示非晶硅感光鼓打印(PDL)图象用显影DC偏压电位控制结果COPIER＞DISPLAY＞DPOT＞BIAS-C显示非晶硅感光鼓复印用显影DC偏压电位控制结果COPIER＞DISPLAY＞DPOT＞LPOWER-P显示非晶硅感光鼓打印(PDL)打印(PDL)用输出中激光光量电位控制结果，显示范围：0～255, 0表示异常COPIER＞DISPLAY＞DPOT＞LPOWER-C显示非晶硅感光鼓复印图象输出中激光光量电位控制结果，显示范围：0～255, 0表示异常COPIER＞DISPLAY＞DPOT＞PRIM-P显示非晶硅感光鼓打印(PDL)图象用一次充电电流控制结果，显示范围：0～1400微安,正确的测量值:500～1000微安COPIER＞DISPLAY＞DPOT＞PRIM-C显示非晶硅感光鼓复印用一次充电电流控制结果，显示范围：0～1400微安,正确的测量值:500～1000微安显示传感器状态SENSOR5-17TCOPIER＞DISPLAY＞SENSOR＞DOC-SZ显示原稿尺寸传感器检测到的原稿尺寸显示其它状态MISCCOPIER＞DISPLAY＞MISC＞LPOWER显示激光光量的实际输出值，显示范围：0～255(激光无输出时打印图像全黑)。

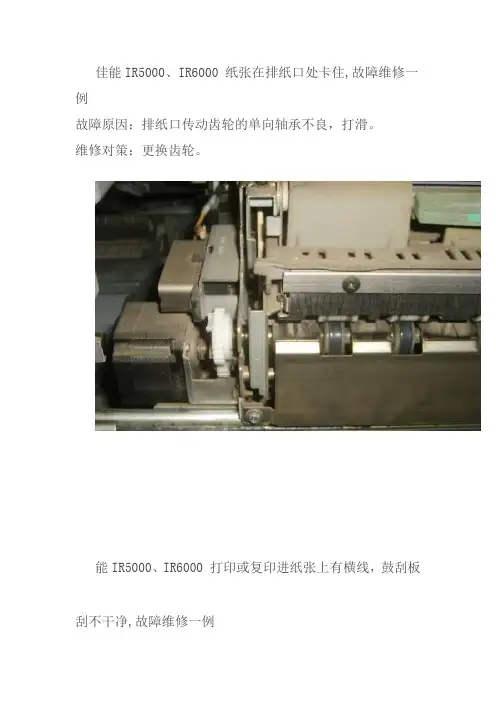

佳能IR5000、IR6000 纸张在排纸口处卡住,故障维修一例故障原因：排纸口传动齿轮的单向轴承不良，打滑。

维修对策：更换齿轮。

能IR5000、IR6000 打印或复印进纸张上有横线，鼓刮板刮不干净,故障维修一例故障原因：鼓刮板不良。

维修对策：更换鼓刮板。

注意事项：如刮板良好应该检查鼓后侧轴承是不否脱出佳能IR5000、IR6000 打印出的纸张上有废粉掉在上面,问题排除方法故障原因：废粉回收仓不良，废粉回收仓内有纸或废粉回收辊转动不良。

维修对策：检查废粉回收仓内不无纸张，废粉回收辊是否卡死。

注意事项：如废粉回收辊卡死，则应清洁废粉回收仓，清洁前门风扇（风扇不良或防尘网太脏则引起废粉仓散热不良，使废粉容易结块。

），检查废粉仓传动齿佳能IR5000、IR6000 清洁纸不转,故障维修一例故障原因：清洁纸传动齿轮坏。

如齿轮融化，是因为定影温度过高引起，应检查热敏电阻是否过脏及接触不良，应对热敏电阻进行清洁或更换。

维修对策：检查热敏电阻，更换坏的齿轮。

注意事项：安装时注意齿轮安装位置、驱动臂位置、弹簧位置。

佳能IR5000、IR6000 报卡纸代码-0102,故障维修一例故障原因：激光轮出传感器PS28的传感器臂磨省。

维修对策：更换传感器臂。

（可用胶纸加长传感器臂，再将多余部分剪去。

）佳能IR5000、IR6000输稿器进纸进来纸，一次进两张或多张,故障维修一例故障原因：输稿器分离块磨省。

维修对策：更换分离块。

佳能IR5000、IR6000 输稿器动作正常，搓不进纸,故障维修一例故障原因：传送轮磨省。

维修对策：更换传送轮。

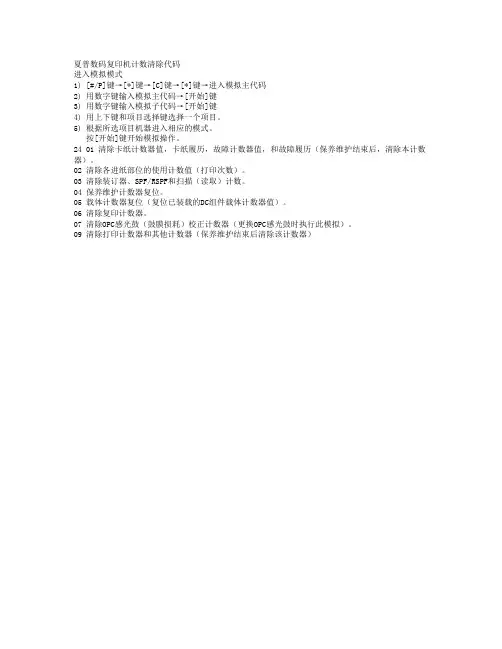

夏普数码复印机计数清除代码
进入模拟模式
1) [#/P]键→[*]键→[C]键→[*]键→进入模拟主代码
2) 用数字键输入模拟主代码→[开始]键
3) 用数字键输入模拟子代码→[开始]键
4) 用上下键和项目选择键选择一个项目。

5) 根据所选项目机器进入相应的模式。

按[开始]键开始模拟操作。

24 01 清除卡纸计数器值，卡纸履历，故障计数器值，和故障履历（保养维护结束后，清除本计数器）。

02 清除各进纸部位的使用计数值（打印次数）。

03 清除装订器、SPF/RSPF和扫描（读取）计数。

04 保养维护计数器复位。

05 载体计数器复位（复位已装载的DC组件载体计数器值）。

06 清除复印计数器。

07 清除OPC感光鼓（鼓膜损耗）校正计数器（更换OPC感光鼓时执行此模拟）。

09 清除打印计数器和其他计数器（保养维护结束后清除该计数器）。

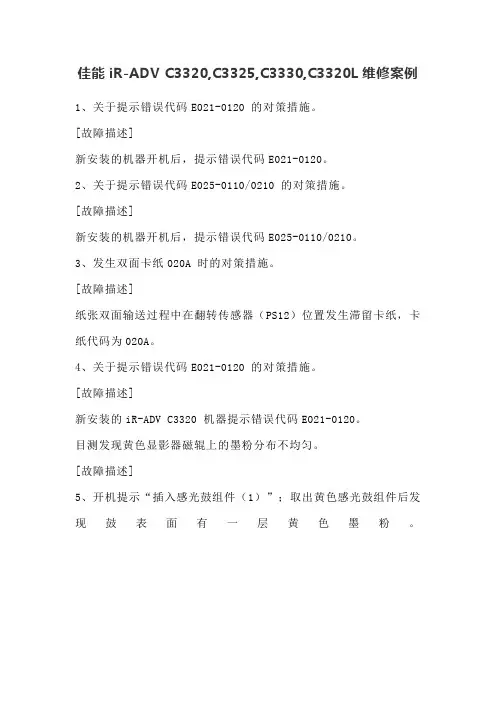

佳能iR-ADV C3320,C3325,C3330,C3320L维修案例1、关于提示错误代码E021-0120 的对策措施。

[故障描述]
新安装的机器开机后，提示错误代码E021-0120。

2、关于提示错误代码E025-0110/0210 的对策措施。

[故障描述]
新安装的机器开机后，提示错误代码E025-0110/0210。

3、发生双面卡纸020A 时的对策措施。

[故障描述]
纸张双面输送过程中在翻转传感器（PS12）位置发生滞留卡纸，卡纸代码为020A。

4、关于提示错误代码E021-0120 的对策措施。

[故障描述]
新安装的iR-ADV C3320 机器提示错误代码E021-0120。

目测发现黄色显影器磁辊上的墨粉分布不均匀。

[故障描述]
5、开机提示“插入感光鼓组件（1）”；取出黄色感光鼓组件后发现鼓表面有一层黄色墨粉。

[故障原因]
二次转印高压板不良。

[维修措施]
更换新的二次转印高压板（FM1-D805 2ND TRANSFER H.V. PCB ASSEMBLY ）。

维修手册iR2030/2025/2022/2018 系列iR2018i/2022i佳能（中国）有限公司技术部BIS_TS 科发行Oct 4 2007使用本维修手册由佳能公司出版发行，供合格人员学习产品的技术理论、安装、维护和维修。

本维修手册覆盖了产品的所有销售区域。

正因为如此，本手册中可能含有并不适合您所在地区的内容。

更正由于产品的改进和变更，本手册可能包含技术错误和印刷错误。

当产品变更或者本手册内容发生变动，佳能公司将会在必要时发布技术信息。

如果在较长或者较短的期间内，本手册的内容发生重大的变更，佳能公司将会发行本手册的新版本。

在与当地法律相抵触的任何国家内，下列段落不予适用。

商标本手册使用的产品名称以及公司名称为各个公司的注册商标。

.版权本手册享有版权，保留所有权利。

根据版权法，未经佳能公司的书面同意，本手册不得全部地或者部分地复制、翻印、或者翻译为其他语言。

版权所有 © 2007 佳能公司警告本手册的使用应该严密监督 ，以免泄漏机密信息佳能（中国）有限公司技术部BIS-TS 科发行 介绍 佳能（中国）有限公司技术部BIS_TS 科发行所使用的符号本文件使用下列符号表示专用信息:符号说明表示需要小心以防止电击项目。

表示需要小心以防止燃烧（火灾）项目。

表示禁止拆卸以防止电击或者电路故障的项目。

表示需要从电源插座切断电源插头连接的项目。

表示旨在提供注意事项协助理解讨论中主题的项目。

表示有助于理解正在讨论的主题的参考项目。

提供一个维修模式的描述。

提供一个错误显示的性质的描述。

介绍 佳能（中国）有限公司技术部BIS_TS 科发行以下规定适用于维修手册的所有部分:表示机械驱动的路径； 而在信号名称和符号 , 箭头关闭前门，关闭传送单元门，2. 在数字电路中，“1”用于表示给定信号的电平“高”，而 “0”则表示给定信号的电平“低”（但是其电压值， 电路与电路之间是不尽相同的。

）除之外， 星号（*） 比如在“DRMD*”中星号表示当电平为”0”时有DRMD 信号通过。

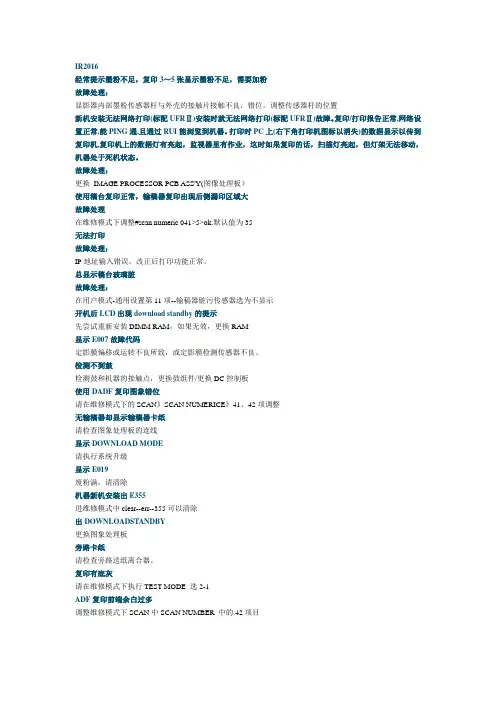

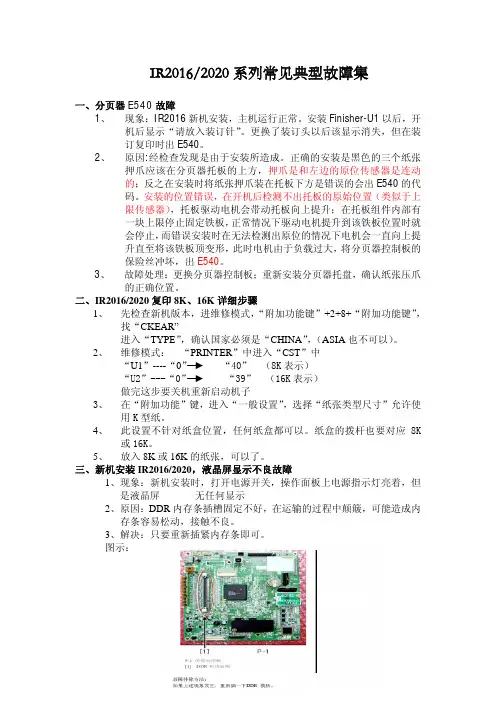

IR2016经常提示墨粉不足，复印3～5张显示墨粉不足，需要加粉故障处理：显影器内部墨粉传感器杆与外壳的接触片接触不良，错位。

调整传感器杆的位置新机安装无法网络打印(标配UFRⅡ)安装时就无法网络打印(标配UFRⅡ)故障。

复印/打印报告正常,网络设置正常,能PING通,且通过RUI能浏览到机器。

打印时PC上(右下角打印机图标以消失)的数据显示以传到复印机,复印机上的数据灯有亮起，监视器里有作业，这时如果复印的话，扫描灯亮起，但灯架无法移动，机器处于死机状态。

故障处理：更换IMAGE PROCESSOR PCB ASS'Y(图像处理板）使用稿台复印正常，输稿器复印出现后侧漏印区域大故障处理在维修模式下调整#scan numeric 041>5>ok.默认值为35无法打印故障处理：IP地址输入错误，改正后打印功能正常。

总显示稿台玻璃脏故障处理：在用户模式-通用设置第11项--输稿器脏污传感器选为不显示开机后LCD出现download standby的提示先尝试重新安装DIMM RAM，如果无效，更换RAM显示E007故障代码定影膜偏移或运转不良所致，或定影膜检测传感器不良。

检测不到鼓检测鼓和机器的接触点，更换鼓组件/更换DC控制板使用DADF复印图象错位请在维修模式下的SCAN》SCAN NUMERICE》41、42项调整无输稿器却显示输稿器卡纸请检查图象处理板的连线显示DOWNLOAD MODE请执行系统升级显示E019废粉满，请清除机器新机安装出E355进维修模式中clear--err--355可以清除出DOWNLOADSTANDBY更换图象处理板旁路卡纸请检查旁路送纸离合器。

复印有底灰请在维修模式下执行TEST MODE 选2-1ADF复印前端余白过多调整维修模式下SCAN中SCAN NUMBER 中的42项目复印时第一张纸进入一半后停顿一段时间后再继续复印机器接近没有墨粉，正在进行墨粉检测屏幕偏移请在维修模式下执行全清。

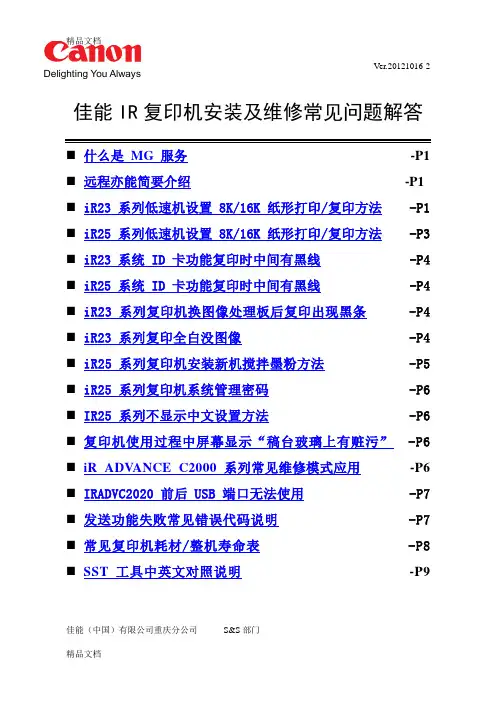

Ver.20121016-2 Delighting You Always佳能IR复印机安装及维修常见问题解答⏹什么是MG服务-P1⏹远程亦能简要介绍-P1⏹iR23系列低速机设置8K/16K纸形打印/复印方法 -P1⏹iR25系列低速机设置8K/16K纸形打印/复印方法 -P3⏹iR23系统ID卡功能复印时中间有黑线 -P4⏹iR25系统ID卡功能复印时中间有黑线 -P4⏹iR23系列复印机换图像处理板后复印出现黑条 -P4⏹iR23系列复印全白没图像 -P4⏹iR25系列复印机安装新机搅拌墨粉方法 -P5⏹iR25系列复印机系统管理密码 -P6⏹IR25系列不显示中文设置方法 -P6⏹复印机使用过程中屏幕显示“稿台玻璃上有赃污” -P6⏹iR ADVANCE C2000 系列常见维修模式应用-P6⏹IRADVC2020前后USB端口无法使用 -P7⏹发送功能失败常见错误代码说明 -P7⏹常见复印机耗材/整机寿命表 -P8⏹SST工具中英文对照说明-P9佳能（中国）有限公司重庆分公司S&S部门1.什么是MG服务1）在约定的合同期间内，佳能认证工程师定期上门进行复印机的维修保养。

2）用户无需承担机器的耗材、维修以及服务费用，仅根据每月复印或打印的张数计费。

2.远程亦能简要介绍远程亦能服务是佳能办公设备智能化与主动服务理念的完美结合，是通过互联网连接设备和服务器，为终端用户提供主动服务、自动仪表收集、耗材库存管理和系统固件自动升级等服务。

从而解决了客户出现问题后宕机时间长，无问题时多次被打扰的状况，提升了错误发生到解决问题的效率。

3.IR低速机（IR23系列）设置8K/16K纸形打印/复印方法1.1.复印机设置部分1)维修模式进入：先按“附加功能”键，然后按“#”键，进入维修模式。

2)选择“Service’s Choice”按OK键→选择“PRINTER SETTING”按OK键→选择“Define U1 Paper Size”按OK键→选择8K按OK键→选择“DefineU2 Paper Size”按OK键→选择16K按OK键→按复位键退出维修模式3)按附加功能键→选择“常规设置”按OK键→选择“K尺寸/B尺寸原稿”按OK键→选择“使用8K/16K格式”按OK键→按“复位键”退出维修模式4)做完这步要关机重新启动复印机。

佳能ir5000-60001. 加纸注：加纸时放置不好是卡纸原因之一第一检查纸张里是否有残纸（彩色复印纸居多），第二加纸要整齐，没有折页情况。

2．加粉注：加之前应看好粉袋上的标识将袋粉摇匀后剪开4-5厘米斜口倒入粉仓。

（操作示范）3. 卡纸注：清完卡纸要检查是否有碎纸残留。

首先观察机器屏幕卡纸位置，根据卡纸位置转动螺杆手柄，然后按出纸方向取出纸张。

假如连续卡纸后根据位置清洁搓纸轮，检查纸道是否有异物存或未取出的碎纸。

在纸盒内卡纸时可以尝试将纸张反置。

若仍不能解决请联系维修人员。

4. 复印固定位置黑点黑线：清洁稿台玻璃（小长条与大长方形）彩色文件粉红，蓝等浅色复印时效果会不清楚，要提前跟客户说明。

多份数复印时，根据客户要求选择自动分份功能。

厚纸复印时在手送纸道设置里选择厚纸5. 错误提示当机器出现错误时面板上会显示红灯，查看屏幕显示信息解决问题一般情况下闪红灯会有以下几种种情况：第一，加纸。

第二，加粉。

第三，报错误代码。

第四，前盖或侧门未关闭。

第五，卡纸。

报错误代码后可以进入维修模式消除代码可以暂时使用，在报e0005-0000时除外（更换清洁纸）消除代码方法：按*28*（28同时按）进入维修模式copier—function—cleat—err 然后按ok键理光Mp75001. 加纸注：加纸时放置不好是卡纸原因之一第一检查纸张里是否有残纸（彩色复印纸居多），第二加纸要整齐，没有折页情况。

2．加粉注：加之前应看好粉袋上的标识将绿色手柄提起粉桶可以拿下，将加好粉的粉桶装入粉架，顺时针转动粉桶一周。

在加好纸后五分钟时打开前门检查是否有漏粉现象，若有则将粉桶拿下废粉清除然后重新装上。

3. 卡纸、注：清完卡纸要检查是否有碎纸残留。

首先观察机器屏幕卡纸位置，根据卡纸位置转动螺杆手柄，然后按出纸方向取出纸张。

（在主机与分页器连接，定影组件处须转动手柄将卡在其中的纸张转出组件然后取出）假如连续卡纸后根据位置清洁搓纸轮，检查纸道是否有异物存在。

友情提醒: 技术资料和软件都是网上收集整理，只做参考！机器出现故障请勿自行修理，请找专业维修工程师修理.CANON 佳能iR2200/iR2800/iR3300 /5000/6000 数码复印机维修/调整定期维修周期每12万印张进行一次维修程序模式进入法：按面板操作部的用户方式（星号"*”)键→同时按住数字键"2”和”8"→再按面板操作部的用户方式（星号"＊”）键打印维修模式一览表COPIER＞FUNCTION＞MISC-P＞LBL-PRNT 用手进纸盒，选择LBL-PRNT显示反转后按OK键,打印出一张维修模式一览表打印维修模式设定值的一览表COPIER＞FUNCTION＞MISC-P＞P-PRINT 选择P—PRINT，显示反转后按OK 键，打印出打印维修模式一览表打印操作面板的按键输入记录COPIER＞FUNCTION＞MISC—P＞KEY—HIST 选择KEY-HIST，显示反转后按OK键,打印出操作面板的按键输入记录打印卡纸记录/出错代码记录COPIER＞FUNCTION＞MISC-P＞HIST-PRT 选择HIST-PRT，显示反转后按OK键,打印出维修模式的卡纸记录/出错代码记录打印用户模式一览表COPIER＞FUNCTION＞MISC-P＞USER-PRT 选择USER—PRT，显示反转后按OK键,打印出用户模式一览表故障码清除：选择ERR,显示反转后按OK键盘（全部操作要在3秒内完成)，再将主电源开关OFF/ON用户设定的[规格设定/密码模式/部门ID/模式记忆等］后备数据的清除COPIER＞FUNCTION＞CLEAR＞MMI 选择MMI,显示反转后按OK键;OFF/ON主电源开关E000～E004定影故障码清除：COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR，显示反转后按OK键盘，再将主电源开关OFF/ONE032清除：COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ ON 清除故障码E717清除：COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR，显示反转后按OK键盘,再将主电源开关OF F/ON 清除故障码E345清除COPIER＞FUNCTION＞CLEAR＞E345—CLR 选择E345—CLR，显示反转后按OK键;OFF/ON主电源开关,清除E345E355清除COPIER＞FUNCTION＞CLEAR＞E355—CLR 选择E355-CLR,显示反转后按OK键；OFF/ON主电源开关，清除E355清除维修模式的后备数据COPIER＞FUNCTION＞CLEAR＞SERVICE 选择SERVICE,显示反转后按OK键;OFF /ON主电源开关清除卡纸记录COPIER＞FUNCTION＞CLEAR＞JAN—HIST 选择JAM—HIST,显示反转后按OK键;OFF/ON 主电源开关清除出错记录COPIER＞FUNCTION＞CLEAR＞ERR-HIST 选择ERR—HIST，显示反转后按OK键；OFF/ON 主电源开关用户模式[系统管理]密码的清除COPIER＞FUNCTION＞CLEAR＞PWD-CLR 选择PWD-CLR，显示反转后按O K键；OFF/ON主电源开关主控板计数的维修计数器的清除COPIER＞FUNCTION＞CLEAR＞CNT—MCON 选择CNT—MCON，显示反转后按OK键；OFF/ON主电源开关DC板计数的维修计数器的清除COPIER＞FUNCTION＞CLEAR＞CNT-DCON 选择CNT—DCON，显示反转后按OK键;OFF/ON主电源开关计数器清除步骤: COPIER＞COUNTER＞××××＞××××选择要清除的××××计数器项目，该项目显示反转后按清除键,定期更换/消耗品零部件(定期更换PRDC—1/消耗品零部件DRBL-1/消耗品零部件DRBL-2)计数器的检查:例:TR-ROOL / 00000201 / 00240000 / 0％!！000082TR—ROOL,零部件名称, 本例中的TR—ROOL为转印电极辊00000201 为转印电极辊计数器实际已使用张数（该零部件更换后要将该计数器清除）00240000 为转印电极辊零部件寿命限定的使用张数(在该项目中的数据可以设定，数据设定后按”OK”键)0% 为实际使用张数与限定使用张数的比值,!！为实际使用张数与限定使用张数的比值达到90~100％时显示1个! ;超过100％时显示2个!!000082 为预计在82天后需要更换转印电极辊零部件.检查图像位置3—3T纸盒前/后位置调整(图像横向对位调整），首先用下例维修模式调整,如果不能解决问题，可分别调整每个纸盘的机械位置（每个刻多度大约1毫米)纸盒1水平（横向）对位自动调整COPIER＞FUNCTION＞MISC-P＞C1-ADJ-Y 选择C1-ADJ—Y显示反转后按OK键,从纸盒1输纸打印出一张半色调PG图像2。

Delighting You Always佳能IR复印机安装及维修常见问题解答⏹什么是MG服务 -P1⏹远程亦能简要介绍 -P1⏹iR23系列低速机设置8K/16K纸形打印/复印方法 -P1⏹iR25系列低速机设置8K/16K纸形打印/复印方法 -P3⏹iR23系统ID卡功能复印时中间有黑线 -P4⏹iR25系统ID卡功能复印时中间有黑线 -P4⏹iR23系列复印机换图像处理板后复印出现黑条 -P4⏹iR23系列复印全白没图像 -P4⏹iR25系列复印机安装新机搅拌墨粉方法 -P5⏹iR25系列复印机系统管理密码 -P6⏹IR25系列不显示中文设置方法 -P6⏹复印机使用过程中屏幕显示“稿台玻璃上有赃污” -P6⏹iR ADVANCE C2000 系列常见维修模式应用 -P6⏹IRADVC2020前后USB端口无法使用 -P7⏹发送功能失败常见错误代码说明 -P7⏹常见复印机耗材/整机寿命表 -P8⏹SST工具中英文对照说明 -P9佳能（中国）有限公司重庆分公司S&S部门专业资料精心资料1.什么是MG服务1）在约定的合同期间内，佳能认证工程师定期上门进行复印机的维修保养。

2）用户无需承担机器的耗材、维修以及服务费用，仅根据每月复印或打印的张数计费。

2.远程亦能简要介绍远程亦能服务是佳能办公设备智能化与主动服务理念的完美结合，是通过互联网连接设备和服务器，为终端用户提供主动服务、自动仪表收集、耗材库存管理和系统固件自动升级等服务。

从而解决了客户出现问题后宕机时间长，无问题时多次被打扰的状况，提升了错误发生到解决问题的效率。

3.IR低速机（IR23系列）设置8K/16K纸形打印/复印方法1.1.复印机设置部分1)维修模式进入：先按“附加功能”键，然后按“#”键，进入维修模式。

2)选择“Service’s Choice”按OK键→选择“PRINTER SETTING”按OK键→选择“Define U1 Paper Size”按OK键→选择8K按OK键→选择“DefineU2 Paper Size”按OK键→选择16K按OK键→按复位键退出维修模式3)按附加功能键→选择“常规设置”按OK键→选择“K尺寸/B尺寸原稿”按OK键→选择“使用8K/16K格式”按OK键→按“复位键”退出维修模式4)做完这步要关机重新启动复印机。

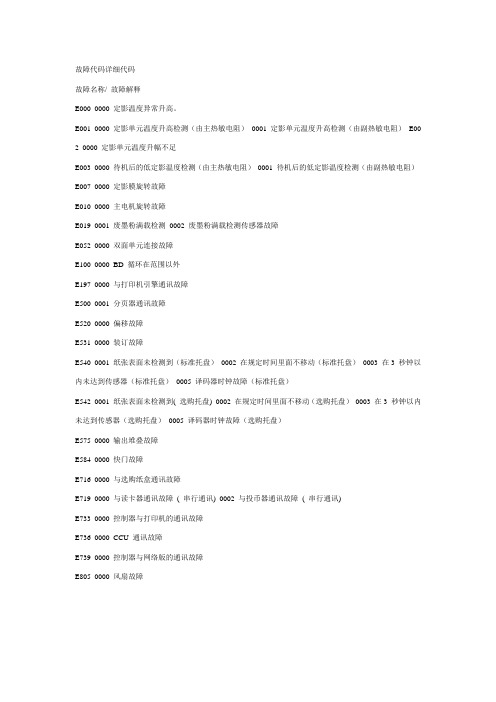

故障代码详细代码故障名称/ 故障解释E000 0000 定影温度异常升高。

E001 0000 定影单元温度升高检测（由主热敏电阻）0001 定影单元温度升高检测（由副热敏电阻）E00 2 0000 定影单元温度升幅不足E003 0000 待机后的低定影温度检测（由主热敏电阻）0001 待机后的低定影温度检测（由副热敏电阻）E007 0000 定影膜旋转故障E010 0000 主电机旋转故障E019 0001 废墨粉满载检测0002 废墨粉满载检测传感器故障E052 0000 双面单元连接故障E100 0000 BD 循环在范围以外E197 0000 与打印机引擎通讯故障E500 0001 分页器通讯故障E520 0000 偏移故障E531 0000 装订故障E540 0001 纸张表面未检测到（标准托盘）0002 在规定时间里面不移动（标准托盘）0003 在3 秒钟以内未达到传感器（标准托盘）0005 译码器时钟故障（标准托盘）E542 0001 纸张表面未检测到( 选购托盘) 0002 在规定时间里面不移动（选购托盘）0003 在3 秒钟以内未达到传感器（选购托盘）0005 译码器时钟故障（选购托盘）E575 0000 输出堆叠故障E584 0000 快门故障E716 0000 与选购纸盒通讯故障E719 0000 与读卡器通讯故障( 串行通讯) 0002 与投币器通讯故障( 串行通讯)E733 0000 控制器与打印机的通讯故障E736 0000 CCU 通讯故障E739 0000 控制器与网络版的通讯故障E805 0000 风扇故障一）显示代码（{1}）109 定影主热敏电阻(ta1)温度检测110 定影辅热敏电阻(ta2)温度检测(二) i/0状态({2}) (ae键操作)206 定影主(辅)热敏电阻电压显示207 同上(三)调整状态({3})301 ae扫描时的灯亮度调节302 ae时(显影偏压)标准点调节-26∽+26303 ae时(显影偏压)深浅调节-26∽+26305 前端余自调节0∽6332单位:0.27mm306 前端空缺幅度调节(空白挡光板关闭时与关闭空白用开合挡光板同步) 0∽63 标:32 307 分页复印装置方面的前端对位调节(对位辊动作时) 0∽63 标:32 311 左右空白调节(等倍时) 0∽15 8312 左右空白调节(缩小时) -10∽+10 0317 萤光灯预热电流调节-9∽+9(四)动作/检测状态({4})402 主充电清洁403 转印辊清洁404 定影压力辊固定状态405 定影薄膜初期旋转状态406 接触而检查407 定影薄膜横自复位408 扫描头检查409 操作部全亮灯410 光学系统停止前进411 预爆光灯on450 备用ram清除np-6030型复印机维修代码*1* displayftmp(定影温度)0c lamp 曝光灯电压:_vbtmp(机内温度主板上) 0c pv 一次高压: v ae pc-m haerr bb pedi:台座的自诊ee df:原搞供纸系统的自诊hh sort:分页器自诊alrm cc pedi:台架警台内容ff df:输稿器内容ii sort:颁器内容jj sort:分页器内容*2* i/0poo9－4bit主马达ssr驱动检测号。

IRC6800代码E-000005-0000 清洁纸问题E-000732-0001 机器左侧或右侧输稿器和机器连接线松动。

E-000800-0001 门开关没顶上或线脱落E-000079-0002 定影部分故障E-000078-0001 转印带的问题，清洁后消失。

E-000012-0001 鼓的问题E-000100-0001/0002 进入维修模式：按COPIER-OPTION-BODY-PO-CNT 把1改为0后按OK 关机开机就行了输稿器传感器灵敏度调整：FEEDER>FUNCTION>FEEDER>SENS-INT输稿器各传感器的灵敏度调整，选择SENS-INT,显示反转后按OK键,自动调整完成后自行停止。

调整前传感器要进行清洁。

E00023-0001 显影电机故障经检查是显影齿轮错位，造成显影不转。

重装后故障消除。

E00061-0001 copier>option>body>po-cnt 改成了0后正常手动补粉copier-Function-Install-toner-se061---0001这个是激光故障，电位检测电路故障。

有几方面的可能:1、充电问题,彻底清洁,最好是去掉电极丝整个用清水加洗洁净清洗,吹干,换新电极丝(一般都是这个问题)2、电位传感器问题,检查连接线是否老化,一般线没问题的话,电位的问题就不大3、充电座坏，检查充电座4、鼓老化,鼓老化导致鼓表面电位检测错误,可以打蜡、更换(这个也遇到过)5、激光档板是否打开，门开关那里关门时要会顶开的，检查6、激光器问题，更换E061-0003copier>option>body>po-cnt 改成了0后，下面2-4项都得改动一下，正常。

E005 定影清洁卷筒纸故障1,定影清洁卷筒纸余量传感器PS45动作后,显示无清洁卷筒纸的预告,不更换还可进行清洁卷筒纸的驱动, 当计数(COPIER＞COUNTER＞DRBL-1＞FX-WEB)达2000(相当A4纸3000张)后超时即显示"E005" 2,定影清洁卷筒纸驱动电磁铁拉动清洁卷筒纸动作计数器(COPIER＞COUNTER＞DRBL-1＞FX-WEB) 超过(30万张)显示无清洁卷筒纸的预告注:定影清洁纸少时在基本画面出现警告提示,可用COPIER＞OPTION＞USER＞WEB-DISP 设定:0:OFF;1:ON,出现警告提示。

CANON 佳能 iR2200/iR2800/iR3300 /5000/6000 数码复印机维修/调整定期维修周期每12万印张进行一次维修程序模式进入法: 按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键打印维修模式一览表 COPIER＞FUNCTION＞MISC-P＞LBL-PRNT 用手进纸盒,选择LBL-PRNT显示反转后按OK键,打印出一张维修模式一览表打印维修模式设定值的一览表 COPIER＞FUNCTION＞MISC-P＞P-PRINT 选择P-PRINT,显示反转后按OK键,打印出打印维修模式一览表打印操作面板的按键输入记录 COPIER＞FUNCTION＞MISC-P＞KEY-HIST 选择KEY-HIST,显示反转后按OK键,打印出操作面板的按键输入记录打印卡纸记录/出错代码记录 COPIER＞FUNCTION＞MISC-P＞HIST-PRT 选择HIST-PRT,显示反转后按OK键,打印出维修模式的卡纸记录/出错代码记录打印用户模式一览表 COPIER＞FUNCTION＞MISC-P＞USER-PRT 选择USER-PRT,显示反转后按OK键,打印出用户模式一览表故障码清除: 选择ERR,显示反转后按OK键盘(全部操作要在3秒内完成),再将主电源开关OFF/ON用户设定的[规格设定/密码模式/部门ID/模式记忆等]后备数据的清除COPIER＞FUNCTION＞CLEAR＞MMI 选择MMI,显示反转后按OK 键;OFF/ON主电源开关E000～E004定影故障码清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ONE032清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码E717清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码E345清除 COPIER＞FUNCTION＞CLEAR＞E345-CLR 选择E345-CLR,显示反转后按OK键;OFF/ON主电源开关,清除E345E355清除 COPIER＞FUNCTION＞CLEAR＞E355-CLR 选择E355-CLR,显示反转后按OK键;OFF/ON主电源开关,清除E355清除维修模式的后备数据 COPIER＞FUNCTION＞CLEAR＞SERVICE 选择SERVICE,显示反转后按OK键;OFF/ON主电源开关清除卡纸记录 COPIER＞FUNCTION＞CLEAR＞JAN-HIST 选择JAM-HIST,显示反转后按OK键;OFF/ON主电源开关清除出错记录 COPIER＞FUNCTION＞CLEAR＞ERR-HIST 选择ERR-HIST,显示反转后按OK键;OFF/ON主电源开关用户模式[系统管理]密码的清除 COPIER＞FUNCTION＞CLEAR＞PWD-CLR 选择PWD-CLR,显示反转后按OK键;OFF/ON主电源开关主控板计数的维修计数器的清除 COPIER＞FUNCTION＞CLEAR＞CNT-MCON 选择CNT-MCON,显示反转后按OK键;OFF/ON主电源开关DC板计数的维修计数器的清除 COPIER＞FUNCTION＞CLEAR＞CNT-DCON 选择CNT-DCON,显示反转后按OK键;OFF/ON主电源开关计数器清除步骤: COPIER＞COUNTER＞××××＞××××选择要清除的××××计数器项目,该项目显示反转后按清除键,定期更换/消耗品零部件(定期更换PRDC-1/消耗品零部件DRBL-1/消耗品零部件DRBL-2)计数器的检查:例:TR-ROOL / 00000201 / 00240000 / 0% !! 000082 TR-ROOL,零部件名称, 本例中的TR-ROOL为转印电极辊00000201 为转印电极辊计数器实际已使用张数 (该零部件更换后要将该计数器清除)00240000 为转印电极辊零部件寿命限定的使用张数(在该项目中的数据可以设定,数据设定后按"OK"键)0% 为实际使用张数与限定使用张数的比值,!! 为实际使用张数与限定使用张数的比值达到90～100%时显示1个 ! ;超过100%时显示2个 !!000082 为预计在82天后需要更换转印电极辊零部件.检查图像位置 3-3T纸盒前/后位置调整(图像横向对位调整),首先用下例维修模式调整,如果不能解决问题,可分别调整每个纸盘的机械位置(每个刻多度大约1毫米)纸盒1水平(横向)对位自动调整 COPIER＞FUNCTION＞MISC-P＞C1-ADJ-Y 选择C1-ADJ-Y显示反转后按OK键,从纸盒1输纸打印出一张半色调PG图像2.5±1.5毫米同时水平对位传感器PS11测试移动量,并把数据存入内存储器纸盒2水平(横向)对位自动调整 COPIER＞FUNCTION＞MISC-P＞C2-ADJ-Y 选择C2-ADJ-Y显示反转后按OK键,从纸盒2输纸打印出一张半色调PG图像2.5±1.5毫米同时水平对位传感器PS11测试移动量,并把数据存入内存储器纸盒3水平(横向)对位自动调整 COPIER＞FUNCTION＞MISC-P＞C3-ADJ-Y 选择C3-ADJ-Y显示反转后按OK键,从纸盒3输纸打印出一张半色调PG图像2.5±1.5毫米同时水平对位传感器PS11测试移动量,并把数据存入内存储器纸盒4水平(横向)对位自动调整 COPIER＞FUNCTION＞MISC-P＞C4-ADJ-Y 选择C4-ADJ-Y显示反转后按OK键,从纸盒4输纸打印出一张半色调PG图像2.5±1.5毫米同时水平对位传感器PS11测试移动量,并把数据存入内存储器手进纸盒水平(横向)对位自动调整 COPIER＞FUNCTION＞MISC-P＞MF-ADJ-Y 选择MF-ADJ-Y显示反转后按OK键,从手进纸盒输纸打印出一张半色调PG图像同时水平对位传感器PS11测试移动量,并把数据存入内存储器侧纸仓(L1)水平(横向)对位自动调整COPIER＞FUNCTION＞MISC-P＞DK-ADJ-Y 选择DK-ADJ-Y显示反转后按OK键,从侧纸仓(L1)输纸打印出一张半色调PG图像2.5±1.5毫米同时水平对位传感器PS11测试移动量,并把数据存入内存储器打印出一张维修模式一览表 COPIER＞FUNCTION＞MISC-P＞LBL-PRNT 用手进纸盒,选择LBL-PRNT显示反转后按OK键,打印出一张维修模式一览表纸盒1激光写开始位置调整 COPIER＞ADJUST＞MISC＞C1-ADJ-Y 调整范围-32～+32,每步0.16毫米纸盒2激光写开始位置调整 COPIER＞ADJUST＞MISC＞C2-ADJ-Y 调整范围-32～+32,每步0.16毫米纸盒3激光写开始位置调整 COPIER＞ADJUST＞MISC＞C3-ADJ-Y 调整范围-32～+32,每步0.16毫米纸盒4激光写开始位置调整 COPIER＞ADJUST＞MISC＞C4-ADJ-Y 调整范围-32～+32,每步0.16毫米手进纸盒激光写开始位置调整 COPIER＞ADJUST＞MISC＞MF-ADJ-Y 调整范围-32～+32,每步0.16毫米侧纸仓(L1)激光写开始位置调整 COPIER＞ADJUST＞MISC＞DK-ADJ-Y 调整范围-32～+32,每步0.16毫米双面再进纸时横向对位调整 COPIER＞ADJUST＞FEED-ADJ＞ADJ-REFE 调整范围-100～+100 每步0.1毫米横向对位检测动作 1,横向对位传感器的原位位置检测:当主电源开关ON,或卡纸复位期间,或前门开关关闭时检测2,横向对位传感器的检测开始位置检测:检测开始位置是当对位传感器PS10 ON时,参考手进纸盘纸宽挡板和纸盘纸尺寸数据,驱动横向对位传感器步进电机M3将横向对位传感器移到离开纸横向边缘大约10毫米处3,当对位传感器PS10检测到纸前沿后,横向对位传感器步进电机M3向横向对位检测开始位置移动,从横向对位检测开始位置到纸的横向边缘大约可移动10毫米,根据横向对位传感器步进电机M3每个脉冲大约移动0.16毫米来确定纸实际位置进纸对位置调整(对位离合器ON时序调整)对位离合器ON时序调整 COPIER＞ADJUST＞FEED-ADJ＞REGIST 调整范围-600～+600,每步0.1毫米,数据大对位离合器ON时序延迟图像前/后位置调整(图像横向对位调整)主扫描方向图像读取开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-Y 调整范围100～400,每12步1毫米,标准2.5±2.0毫米,数据大移向前边 DADF主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y-DF 调整范围100～400 每步0.1毫米图像前沿空白调整扫描器图像前沿开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-X 调整范围250～290,每12步1毫米,标准2.5±2.0毫米,数据大移向后移光学扫描原位位置调整(原位传感器PS400) COPIER＞ADJUST＞ADJ-XY＞ADJ-S 调整范围16～128,工厂调整用,每步0.1毫米DADF流动扫描CCD读取位置的调整 COPIER＞ADJUST＞ADJ-XY＞STRD-POS 调整范围0～60 每步0.1毫米激光主扫描速度(横向倍率)调整 COPIER＞ADJUST＞MISC＞FRAME-X 调整范围-50～+50,每步1%副扫描方向扫描速度(纵向倍率)调整 COPIER＞ADJUST＞MISC＞FRAME-Y 调整范围-50～+50,每步1%主板向DC板送数据时,副扫描方向图像延迟调整 COPIER＞ADJUST＞MISC＞IMG-DLY 调整范围-20～+20,每步0.1毫米"漏电继电器开关"的检查: 按"漏电继电器开关"的检查按钮,"漏电继电器开关"跳到开关OFF的位置并将电源切断,如果按检查按钮后,"漏电继电器开关"动作不正常,要更换"漏电继电器开关"后再进行检测主电源开关,操作面板电源开关ON时时序：主电源开关SW1接通复印机AC电源,操作面板电源开关ON时时序：加热器开关SW2,接通镜头,扫描反光镜,纸盒加热器的AC电源门开关SW3,第1,2组接点接通定影加热器;选购件辅助电源板的AC电源;第3组接点检测门打开/关闭状态,接通主电机.定影电机,复合电源板的24VU1 SW电源机器启动时序主电源开关ON后主控制板的CPU首先执行辅助ROM中的自诊断程序,检查SDRAM和硬盘的状态,如果检测到自诊断异常显示E601-0000 硬盘驱动;主控制板主控制板与硬盘驱动器图像传输中,主控制板检测到控制信息异常E601-0001 硬盘驱动;主控制板主控制板与DC控制板图像传输中,DC控制板检测到控制信息异常E602-0001 硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘安装异常E602-0002 硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘读出数据异常如果自诊断正常,辅助ROM中的辅助程序将系统软件从硬盘中读出并写入SDRAM中系统程序区,此后SDRAM中的系统软件启动,进行各部分的初始化初,始化完成后显示正常操作画面;复印键的LED 灯由红变绿显示环境传感器检测到的机内温度 COPIER＞DISPLAY＞ANALOG＞TMPE 单位℃显示环境传感器检测到的机内相对湿度 COPIER＞DISPLAY＞ANALOG＞HUM 单位%RH机内湿度绝对值 COPIER＞DISPLAY＞ANALOG＞ABS-HUM 单位g 显示OPC鼓周围温度COPIER＞DISPLAY＞ANALOG＞DR-TMPE 单位℃显示主热敏电阻M-TH1检测到定影薄膜中间的温度 COPIER＞DISPLAY＞ANALOG＞FIX-C 单位℃显示副热敏电阻S-TH2检测到定影薄膜边缘的温度 COPIER＞DISPLAY＞ANALOG＞FIX-E 单位℃CANON 佳能 iR5000/iR6000 数码复印机读出(扫描)部分维修/调整进入维修程序模式法: 按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键更换读出控制板后执行 1,将旧读出控制电路板上的EEPROM取下装到新的读出控制电路板上2,检查COPIER＞ADJUST＞AE＞的全部项目; COPIER＞ADJUST＞ADJ-XY ＞和COPIER＞ADJUST＞CCD＞的全部项目，如果与维修模式的值不相同，将新板上的数据登记到维修标签记录卡上电源ON时扫描时序扫描灯架原位传感器PS400检测到扫描灯架在原位后开始前进扫描动作,然后再返回到原位,曝光灯点亮1秒后进行光补偿(增益调整); OFF一定间隔后再次ON,100秒后进行光补偿(CCD原稿尺寸检测用临界电平调整),完成扫描准备(SREADY)动作原稿曝光系统原稿尺寸检测: 1,原稿台读取模式,副扫描方向的原稿尺寸由原稿长度传感器SD1;主扫描方向的原稿尺寸由CCD上的原稿尺寸检测位置的4个检测点 2,ADF的流动读取模式,由ADF的原稿尺寸检测传感器完成原稿尺寸检测时序原稿台盖板打开工作模式时1,原稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS400位置前进到CCD上设定的4个原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,放置原稿后CCD上的4个原稿检测点如果有的检测点检测到外光,该位置被判定未被原稿盖住表示无原稿3,按复印键后曝光灯点亮,检测主扫描方向上CCD的原稿原稿尺寸检测点的输出电平;副扫描方向的原稿尺寸由原稿长度传感器SD1检测,组合后确定出原稿尺寸原稿台盖板关闭工作模式时1,原稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS400位置前进到CCD上设定的4个原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,放置原稿后CCD上的4个原稿检测点如果有的检测点检测到外光,该位置被判定未被原稿盖住表示无原稿3,原稿台盖板关闭角度传感器PS401检测到低于25度时曝光灯点亮,检测主扫描方向上CCD的原稿原稿尺寸检测点的输出电平;副扫描方向的原稿尺寸由原稿长度传感器PS43检测,组合后确定出原稿尺寸原稿曝光动作时序书本模式/一页原稿/原稿台盖板(闭) 1,稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS400位置前进到原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,原稿台盖板关闭,曝光灯点亮检测原稿尺寸;原稿尺寸检测后曝光灯OFF,第1反光镜灯架从原稿尺寸检测位置返回到扫描原位传感器PS400位置,进行光补偿3,按复印键后,第1反光镜灯架从扫描原位传感器PS400位置,向左移动到流动读出的开始位置后再开始原稿扫描4,原稿图像扫描终了,第1反光镜灯架从停止位置返回到流动读出的开始位置后再回到扫描原位传感器PS400位置书本模式/一页原稿/原稿台盖板(开)1,稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS400位置前进到原稿尺寸检测位置,;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,按复印键曝光灯点亮后,检测原稿尺寸,检测后曝光灯OFF,第1反光镜灯架从原稿尺寸检测位置返回到扫描原位传感器PS400位置,3,进行光补偿,光补偿后,第1反光镜灯架从扫描原位传感器PS400位置,向左移动到流动读出的开始位置后再开始原稿扫描4,原稿图像扫描终了,第1反光镜灯架从停止位置返回到流动读出的开始位置后再回到原稿尺寸检测位置原稿扫描曝光LAMP1(氙灯) 注：曝光灯亮度不可调整;光强度:40000LX更换"曝光(氙)灯"执行: 进入维修程序模式, 1,选择COPIER＞FUNCTION ＞CCD＞CCD-ADJ 进行CCD自动调整;2,选择COPIER＞ADJUST＞CCD＞全部项目进行CCD调整数据原稿扫描曝光(氙)灯异常 E220-0001 曝光(氙)灯用的将+24V电压变换为高频高压的(DC/AC)变换电路的INV-ERR信号在读取电路控制板的待机时检测到灯ON,复印读取时检测到灯OFF;读取电路板故障曝光(氙)灯电路,CCD/AP电路异常 E225-0000 电源开关ON后在CCD放大电路光补偿补正中,未收到规定的曝光灯电平信号曝光(氙)灯电路,CCD/AP电路异常 E225-0002 顶端放大补正值与前一张的补正值相比超过规定电平复印倍率: 1,ADF模式: 25～800%(第1反光镜架固定在流动读取位置的曝光玻璃下,原稿由ADF输送)2,原稿台读取模式: 25～800%倍率变化: 主扫描方向主扫描方向25～800%,由主控制板图像处理的变倍程序软件完成,副扫描方向副扫描方向50%以上由第1反光镜架的扫描速度或ADF 的原稿搬送速度确定副扫描方向25%～49%和401%～800%由主控制板图像处理的变倍程序软件完成,原稿扫描电机,扫描原位传感器 E202-0001 电源开关ON后或按复印键后光学系统前进40毫米,扫描原位传感器PS400未OFF;或扫描电机M3故障原稿扫描电机,扫描原位传感器 E202-0002 光学系统返回450毫米,光学系统扫描原位传感器PS400未ON;注:键盘锁住,不显示E202;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码图象前沿检测信号故障(ADF) E204-0001 ADF板或读取板故障,打印过程中未收到ADF来的图象前沿信号;扫描灯架前进时未收到图象前沿信号.注:键盘锁住,不显示E204;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码扫描位置调整 ADJ-XY COPIER＞ADJUST＞ADJ-XY＞副扫描方向图像读取开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-X 调整范围250～290 每步0.1毫米数据大移向稿台刻度主扫描方向图像读取开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-Y 调整范围100～400 每步0.1毫米读取开始位置在稿台玻璃左后方,数据大移向前边光学原位位置调整(HP传感器) COPIER＞ADJUST＞ADJ-XY＞ADJ-S 调整范围55～70 每步0.1毫米调整值改变后必修将ADF打开再关闭ADF主扫描方向图像读取开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-Y-DF 调整范围100～400 每步0.1毫米用ADF移动扫描时CCD读取位置的调整 COPIER＞ADJUST＞ADJ-XY＞STRD-POS 调整范围0～60 每步0.1毫米图像处理系统 CCD/AP板(CCD驱动;模拟图像处理;A/D变换）注:CCD,600dpi(7450象素);255级灰度;读取控制板(光补偿补正;自动浓度调整) 模拟图像处理由CCD/AP板完成：CCD驱动；模拟图像处理（CCD输出的增益补正,不均匀性补正）；CCD输出的A/D变换CCD输出的增益补正,不均匀性补正由于CCD(7450个象素)各象素的光电转换效率不可能相同,要进行CCD输出的模拟图像信号增益补正,;使无入射光时的输出电压为一定值,进行不均匀性补正；注：CCD,600dpi(7450象素);255级灰度(8bit A/D变换)数字图像处理由读取控制板完成遮蔽Shading补偿补正，自动浓度调整遮蔽Shading补偿由于CCD各象素的感光度不均匀；镜头中心与边缘透光率不同；曝光灯中间与边光量不同和老化遮蔽Shading补偿分：用维修模式确定目标值的遮蔽Shading补偿调整和每次原稿扫描时进行的遮蔽Shading补偿补正；短期光量变动的补正用增益来补正遮蔽Shading补偿调整测定白纸和标准白板的浓度数据经演算处理并记忆这些参数作为遮蔽Shading补偿的目标值(更换曝光灯或光量变化后用维修模式进行）遮蔽Shading补偿补正每次原稿扫描时进行,先测定标准白板的数据然后与遮蔽Shading补偿补正的目标值进行比较将其差值作遮蔽Shading补偿补正值来设定补偿原稿扫描时的各CCD的图像的偏差使图像浓度均匀端部增益补正（ADF用） ADF进行流动读出时,第1反光镜灯架固定在流动读出位置,为检测光量的变化在流动读出玻璃的后端部安装了端部增益补正测试板(灰色)读出该测试板反射回来光量,经过计算后作为增益值,使用该数据进行光量变化的补正标准白纸的浓度数据设定如有底灰降低设定数 COPIER＞ADJUST＞CCD＞PPR 设定范围0～255标准白板的浓度数据设定 COPIER＞ADJUST＞CCD＞PLT 设定范围0～255CCD输出的增益调整值输入 COPIER＞ADJUST＞CCD＞GAIN-E/OCCD输出的不均匀性Offset调整值输入 COPIER＞ADJUST＞CCD＞OFST-E/O遮蔽Shading补偿补正时标准白纸和标准白板的白电平比例数据 COPIER＞ADJUST＞CCD＞SH-RATIO遮蔽Shading补偿正时的白色程度目标值输入 COPIER＞ADJUST＞CCD＞SH-TRGTCCD的顶端放大补正开始位置调整值输入 COPIER＞ADJUST＞CCD＞EGGN-STCCD的顶端放大补正结束位置调整值输入 COPIER＞ADJUST＞CCD＞EGGN-END实时AE模式的文字浓度调整 COPIER＞ADJUST＞AE＞AE-TBL 调整范围1～9,缺省值5,数据大文字浓度加深对报纸类等底色浓的原稿为了使复印件不再出现原稿的底色,本调整在自动浓度模式或文字模式有效,ABC回路进行数据处理CCD光补偿自动补正的自动调整: COPIER＞FUNCTION＞CCD＞CCD-ADJ1,稿台上放10张标准白纸2,选择COPIER＞FUNCTION＞CCD＞CCD-ADJ3,CCD-ADJ,显示反转后按OK键后进行自动调整4,COPIER＞ADJUST＞CCD＞的整个项目已更新,要在维修标签中进行登记CCD 遮蔽(Shading)补偿位置调整: COPIER＞FUNCTION＞CCD＞SHDG-POS 遮蔽(Shading)补偿的标准白板上的位置自动调整的数据,调整范围240～+320CCD 遮蔽(Shading)补偿位置设定: COPIER＞FUNCTION＞CCD＞SH-PS-SET 遮蔽(Shading)补偿的标准白板上的位置自动调整的数据更换稿台玻璃(标准白色板)以后或中间色调中有明显的白色条时要执行该模式执行该模式前要进行COPIER＞FUNCTION＞CCD＞CCD-ADJ 调整1,清洁稿台玻璃2,选择COPIER＞FUNCTION＞CCD＞SH-PS-SET,按OK键3,按OK执行自动CCD 遮蔽(Shading)补偿位置设定调整,调整后自动停止.CCD的端部放大补正的自动调整 COPIER＞FUNCTION＞CCD＞EGGN-POS (仅使用RADF进行流动读出时有效)1,打开ADF,2,选择该项目按OK键,3,自动调整,(大约分钟)调整后自动停止(如果显示NG检查:ADF是否打开;移动读出用扫描玻璃安装是否正确;玻璃顶端(后面)的灰色放大补正板是否有问题;原稿曝光灯点亮是否正确)由于COPIER＞ADJUST＞CCD＞EGGN-ST和EGGN-END的项目已更新,要在维修标签中进行记录图像清晰度电平设定 COPIER＞OPTION＞BODY＞SHARP 设定范围:1～5 ;缺省值=3,数值大清晰度高(焦距增大)更换CCD/AP单元后要执行:D光补偿自动补正的自动调整: COPIER＞FUNCTION＞CCD＞CCD-ADJ1,稿台上放10张标准白纸2,选择COPIER＞FUNCTION＞CCD＞CCD-ADJ3,CCD-ADJ,显示反转后按OK键后进行自动调整4,COPIER＞ADJUST＞CCD＞的整个项目已更新,要在维修标签中进行登记D的端部放大补正的自动调整: COPIER＞FUNCTION＞CCD＞EGGN-POS (仅使用ADF进行流动读出时有效)1,打开ADF,2,选择该项目按OK键,3,自动调整,4,调整后自动停止显示OK/NG,(如果显示NG检查:ADF是否打开;移动读出用扫描玻璃安装是否正确;玻璃顶端(后面)的灰色放大补正板是否有问题;原稿曝光灯点亮是否正确)5,由于COPIER＞ADJUST＞CCD＞EGGN-ST和EGGN-END的项目已更新,要在维修标签中进行记录D调整数据: COPIER＞ADJUST＞CCD＞的全部进行COPIER＞FUNCTION＞CCD＞CCD-ADJ操作后,图像有问题时,输入维修标签上的值电信号补偿正时的白色程度目标值输入 COPIER＞ADJUST＞CCD＞SH-TRGT电信号补偿正时的标准白色纸与标准白板之比率数据值 COPIER＞ADJUST ＞CCD＞SH-RATIOCCD的端部放大补正开始位置调整值输入 COPIER＞ADJUST＞CCD＞EGGN-STCCD的端部放大补正结束位置调整值输入 COPIER＞ADJUST＞CCD＞EGGN-ENDCCD读取位置调整 ADJ-XY主扫描方向图像读取开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-Y 调整范围100～400 每步0.1毫米数据大移向前边副扫描方向图像读取开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-X 调整范围250～290 每步0.1毫米数据大移向稿台刻度光学原位(白板读取位置)调整(HP传感器) COPIER＞ADJUST＞ADJ-XY＞ADJ-S 调整范围55～70 每步0.1毫米调整值改变后必修将ADF打开再关闭ADF主扫描方向图像读取开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-Y-DF 调整范围100～400 每步0.1毫米用ADF移动扫描时CCD读取位置的调整 COPIER＞ADJUST＞ADJ-XY＞STRD-POS 调整范围30～60 每步0.1毫米电信号补偿正时的白色程度目标值输入COPIER＞ADJUST＞CCD＞SH-TRGT标准白纸和标准白板的白电平比例数据COPIER＞ADJUST＞CCD＞SH-RATIO CCD光补偿正时,标准白纸和标准白板的白电平比例数据CANON 佳能 iR5000/iR6000 数码复印机打印部分维修/调整OPC感光鼓更换OPC感光鼓后要执行鼓电阻检测控制(APVC),COPIER＞FUNCTION＞DPC＞D-GAMMA1,预曝光使鼓清洁消电 OPC感光鼓消电用的预曝光灯LAMP2:为8个保险丝式灯，PEXP/2,一次充电辊充电电流一次充电辊DC电压:大约-750V(23度时)到-850V;AC电压1800Hz:大约2000到2300V,一次充电电流随着工作环境(温度,湿度)充电辊老化,OPC鼓磨损/老化等因素鼓的电阻发生变化,为了保持复印质量稳定,该机采用根据每累积复印张数达500张时的鼓后旋转期检测一次鼓电阻发生的变化,来修改一次充电辊充电电流,或当强行执行鼓电阻检测控制(APVC)"COPIER＞FUNCTION＞DPC＞D-GAMMA",当前输出电平被测试和校正1.主电源开关打开时,基准电压加到一次充电辊,当前测试的输出电平反馈到PW-CPU2,用PW-CPU检测到的反馈电压电平控制一次充电辊的充电电压OPC鼓周围温度检测传感器U701,用于校整一次充电辊DC电压:大约-750V(23度时)到-850V环境传感器ON/OFF COPIER＞OPTION＞BODY＞HUM-SW 0:环境传感器自动控制;1:固定模式,高湿度;2:固定模式,中湿度;3固定模式,低湿度环境传感器S3检测到的机内相对湿度,校整一次充电辊AC电压,以35%湿度为基准在10000张前不进行湿度校整2300微安.10000张以后开始进行湿度校整,小于35%湿度为2150微安;大于35%湿度为2100微安一次充电辊的清洁在执行用户模式的调整/清洁,一次充电辊清洁电磁铁动作可使一次充电辊清洁垫压在一次充电辊上并前后移地显示当前鼓电阻检测控制的电流值 COPIER＞DISPLAY＞HV-STS＞PRIMARY 一次充电电流小于353微安,好鼓;353～485微安鼓尚可使用;大于485微安换鼓图像区域一次充电辊的负DC电压调整 COPIER＞ADJUST＞HV-PRI＞P-DC 调整范围0～255 DC-500～-850图像区域一次充电辊的AC电压调整 COPIER＞ADJUST＞HV-PRI＞P-AC 调整范围0～255 AC2.0～2.3KV;Vf=1.8KHz鼓电阻检测控制(APVC)增益调整值的调整COPIER＞ADJUST＞HV-PRI＞AGS-GANE 调整范围0～255,更换复合电源板时,把复合电源板上的标签值输入鼓电阻检测控制(APVC)ofst调整值的输入COPIER＞ADJUST＞HV-PRI＞AGS-OFST 调整范围0～255,更换复合电源板时,把复合电源板上的标签值输入一次充电辊的负DC电压ofst调整 COPIER＞ADJUST＞HV-PRI＞OFST1-DC 调整范围0～255一次充电辊的AC电压ofst调整 COPIER＞ADJUST＞HV-PRI＞OFST1-AC 调整范围0～255图像区域的一次充电辊的AC2电压调整 COPIER＞ADJUST＞HV-PRI＞P-AC2 调整范围0～255图像区域的一次充电辊的AC3电压调整 COPIER＞ADJUST＞HV-PRI＞P-AC3 调整范围0～255强行执行鼓电阻检测控制(APVC) COPIER＞FUNCTION＞DPC＞D-GAMMA 更换鼓后或使用旧鼓或复印浓度调整无结果时用缺省值0:正常模式;1:执行鼓电阻测量(APVC)控制,选择D-GAMMA显示反转后按OK键打印出1张黑色样板，在COPIER＞DISPLAY＞HV-STS＞PRIMARYK中可以显示出当前鼓电阻测量控制（APVC）的一次鼓充电辊电流结果3,激光扫描曝光: 可视激光(780nm)1个光束,6个光反射面菱镜,激光扫描器的激光投向OPC感光鼓有图象信号的黑区激光读出同步主扫描方向: 由激光原位信号BD确定同步时间,双面时,由横向对位传感器PS11(Y-REG-PD检测结果再由BD信号确定激光读出的同步;手送纸时由对位传感器PS29检测到复印纸前沿开始激光读出的同步副扫描方向: 由对位辊前的激光读出图像前沿传感器PS12检测到复印纸前沿启动激光读出开始的同步;4,显影偏压(AC+负DC) 干式单组分磁性墨粉(墨粉带负极性电荷) 跳跃显影,磁辊(φ20)显示显影DC偏压(单位V) COPIER＞DISPLAY＞HV-STS＞BIAS DC偏压:0～-650V图像区域显影偏压DC输出的调整 COPIER＞ADJUST＞DEVELOP＞DE-BC DC 偏压:0～-650V 调整范围:0图像浓～255图像淡AC偏压:Vpp=810V,Vf=1.8KHz显影偏压DC输出值的调整OFST COPIER＞ADJUST＞DEVELOP＞DE-OFST DC输出值的调整调整范围:0图像浓～255图像淡(在缺省值±30内调整)。
