佳能复印机-维修手册(PCL 打印机 套件-J1)中文版

CANON 佳能 iR5000/iR6000 数码复印机维修/调整定期维修周期每25万印张进行一次维修程序模式进入法:按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键打印维修模式一览表COPIER＞FUNCTION＞MISC-P＞P-PRINT选择P-PRINT,显示反转后按OK键,打印出打印维修模式一览表5-74T打印操作面板的按键输入记录COPIER＞FUNCTION＞MISC-P＞KEY-HIST选择KEY-HIST,显示反转后按OK键,打印出操作面板的按键输入记录打印维修模式的卡纸记录/出错代码记录COPIER＞FUNCTION＞MISC-P＞HIST-PRT选择HIST-PRT,显示反转后按OK键,打印出维修模式的卡纸记录/出错代码记录打印用户模式一览表COPIER＞FUNCTION＞MISC-P＞USER-PRT选择USER-PRT,显示反转后按OK键,打印出用户模式一览表当检测到E000～E004定影故障时,自动切断定影灯交流电源供电继电器RL1,机器停止运行并显示出故障码E000～E0045-72TE000～E004定影故障码清除:COPIER＞FUNCTION＞CLEAR＞ERR选择ERR,当显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码选购件复印控制计数器 E032清除:COPIER＞FUNCTION＞CLEAR＞ERR选择ERR,当显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码复印数据控制器通信不良 E717清除:COPIER＞FUNCTION＞CLEAR＞ERR选择ERR,当显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码清除维修模式的后备数据COPIER＞FUNCTION＞CLEAR＞SERVICE选择SERVICE,显示反转后按OK键;OFF/ON主电源开关清除卡纸记录COPIER＞FUNCTION＞CLEAR＞JAN-HIST选择JAM-HIST,显示反转后按OK键;OFF/ON主电源开关清除出错记录COPIER＞FUNCTION＞CLEAR＞ERR-HIST选择ERR-HIST,显示反转后按OK键;OFF/ON主电源开关用户模式设定的[系统管理]密码的清除COPIER＞FUNCTION＞CLEAR＞PWD-CLR选择PWD-CLR,显示反转后按OK键;OFF/ON主电源开关主控板计数的维修计数器的清除COPIER＞FUNCTION＞CLEAR＞CNT-MCON选择CNT-MCON,显示反转后按OK键;OFF/ON主电源开关DC控制板计数的维修计数器的清除COPIER＞FUNCTION＞CLEAR＞CNT-DCON选择CNT-DCON,显示反转后按OK键;OFF/ON主电源开关用户模式设定的[规格设定/密码模式/部门ID/模式记忆等]后备数据的清除COPIER＞FUNCTION＞CLEAR＞MMI选择MMI,显示反转后按OK键;OFF/ON主电源开关废粉计数器清除COPIER＞COUNTER＞MISC＞WST-TNR废粉处理后该计数器要清除当出现"E005"或更换定影清洁卷筒纸1,定影清洁卷筒纸余量传感器PS45动作后,显示无清洁卷筒纸的预告,不更换清洁卷筒纸还可进行清洁卷筒纸的驱动,当计数(COPIER＞COUNTER＞MISC＞FX-WEB)达2000(相当A4纸3000张)后超时即显示"E005"2,定影清洁卷筒纸驱动电磁铁拉动清洁卷筒纸动作计数器(COPIER＞COUNTER＞DRBL-1＞FX-WEB)超过(30万张)显示无清洁卷筒纸的预告注:定影清洁纸少时在基本画面出现警告提示,可用COPIER＞OPTION＞USER＞WEB-DISP设定:0:OFF;1:ON,出现警告提示定影清洁卷筒纸故障码“E005”清除COPIER＞COUNTER＞MISC＞FX-WEBCOPIER＞COUNTER＞DRBL-1＞FX-WEB计数器清除步骤:COPIER＞COUNTER＞××××＞××××选择要清除的××××计数器项目,该项目显示反转后按清除键,该项目的计数器被清除到"00000000"定期更换/消耗品零部件(定期更换PRDC-1/消耗品零部件DRBL-1/消耗品零部件DRBL-2)计数器的检查:例:PRM-WIRE / 00000027 / 00500000 / 0% !! 000082PRM-WIRE,零部件名称, 本例中的PRM-WIRE为一次充电电极丝计数器00000027 为一次充电电极丝计数器实际使用张数(该零部件更换后要将该计数器清除)00500000 为一次充电电极丝零部件限定的使用张数(在该项目中可设定,设定后按"OK"键)0% 为实际使用张数与限定使用张数的比值,当比值达到90～100%时显示1个 ! ;超过100%时显示2个 !!000082 为预计在82天后需要更换一次充电电极丝零部件.鼓表面电位控制系统异常的检测法图像不良时，是鼓或鼓表面电位控制系统的静电潜像引起的还是由显影,转印部分引起的将电位控制的ON/OFF设定: COPIER＞OPTION＞BODY＞PO-CNT改为 "0:OFF" 的非自动控制模式后图像质量变好,可能是鼓表面电位检测组件或DC控制电路板出问题鼓表面电位自动控制系统异常时将电位控制的ON/OFF设定: COPIER＞OPTION＞BODY＞PO-CNT改为 "0:OFF" 的非自动控制模式此时电晕电流控制,激光功率控制,显影偏压控制全部由ROM中的基准值自动控制显示环境传感器检测到的机内温度COPIER＞DISPLAY＞ANALOG＞TMPE单位℃显示环境传感器检测到的机内相对湿度COPIER＞DISPLAY＞ANALOG＞HUM单位%RH定影上热辊温度(TH1热敏电阻检测)COPIER＞DISPLAY＞ANALOG＞FIX-U单位℃正常195℃"漏电继电器开关"的检查:按"漏电继电器开关"的检查按钮,"漏电继电器开关"跳到开关OFF的位置并将电源切断,如果按检查按钮后,"漏电继电器开关"动作不正常,要更换"漏电继电器开关"后再进行检测主电源开关OFF时要注意的事项拆装作业时先关主电源开关再拔下电源插头.1,在执行打印时,如关闭电源则处理中的数据可能被删除,为此要待面板上的"执行/存储"指示灯灭后才能关闭主电源开关2,下载时不可关闭主电源开关,否则机器会出现故障3,主电源开关的ON或OFF不影响环境开关和加热器开关的ON/OFF4,注意:主电源开关的ON的状态下打开前门开关,机内所有电源不能被切断主电源开关,操作面板电源开关ON时时序：1,预热阶段WMUP: 电源ON到定影热辊表面温度达到195度时的预热阶段WMUP充电电极丝清洁:1,电源ON时定影低于100度要进行一次/预转印/转印/分离电极丝清洁2,用户模式设定了电极丝清洁3用维修程序模式清洁电极丝: 选择COPIER＞FUNCTION＞CLEANING＞WIRE-CLN,显示反转后按OK键,连续进行5次电极丝的自动清洁电极丝的自动清洁间隔COPIER＞OPTION＞BODY＞W-CLN-P设定范围:设定打印张数为100～2000张, 缺省值=2000张更换"电极丝"要执行:进入维修程序模式,选择COPIER＞FUNCTION＞CLEANING＞WIRE-CLN2,初始旋转阶段INTR: 定影热辊表面温度从到达195度后200度之前,使热辊表面温度均匀的初始旋转阶段INTR时鼓电机,主电机,定影电机,预曝光灯, 激光扫描电机 ON,此后一次高压(正DC),栅极高压,集尘辊偏压,预转印-DC;预转印AC,转印充电高压(正DC),分离充电高压(AC+正DC) ON3,控制旋转1(CONT1)阶段: 定影热辊表面温度从到达195度后200度之前,INTR结束到复印用时感光鼓表面上静电电位测定结束的控制旋转1(CONT1)阶段激光扫描电机ON,激光ON,显影偏压(DC)ON,进行复印用感光鼓表面上静电电位(VD最大8次,VL1最大8次,VL2, 1次)测定,如果电源ON时定影热辊表面温度已达到195度,不进行电位控制4,控制旋转2(CONT2)阶段: 定影热辊表面温度从到达195度后200度之前,CONT1结束到打印用时感光鼓表面上静电电位测定结束的控制旋转2(CONT2)阶段激光扫描电机ON,激光ON,显影偏压(DC)ON,进行打印用感光鼓表面上静电电位(VD最大8次,VL1最大8次,VL2, 1次)测定,如果电源ON时定影热辊表面温度已达到195度,不进行电位控制5,后旋转LSTR阶段: 定影热辊表面温度从到达195度后200度之前,CONT2结束的后旋转LSTR阶段(鼓旋转一圈,对鼓进行静电性的清洁)一次高压(正DC),栅极高压,预转印-DC;预转印AC,转印充电高压(正DC),分离充电高压(AC+正DC) ,显影偏压(DC) OFF6,待机STBY阶段: LSTR结束到复印键ON或电源开关OFF的待机STBY阶段鼓电机,主电机,定影电机,激光扫描电机,预曝光灯 OFF;一次高压(正DC),栅极高压,预转印-DC;预转印AC,转印充电高压(正DC),分离充电高压(AC+正DC) ,显影偏压(DC) OFF机器启动时序主电源开关ON后主控制板的CPU首先执行辅助ROM中的自诊断程序,检查SDRAM和硬盘的状态,如果检测到自诊断异常显示E601-0000硬盘驱动;主控制板主控制板与硬盘驱动器图像传输中,主控制板检测到控制信息异常E601-0001硬盘驱动;主控制板主控制板与DC控制板图像传输中,DC控制板检测到控制信息异常E602-0001硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘安装异常E602-0002硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘读出数据异常如果自诊断正常,辅助ROM中的辅助程序将系统软件从硬盘中读出并写入SDRAM中系统程序区,此后SDRAM中的系统软件启动,进行各部分的初始化初,始化完成后显示正常操作画面;复印键的LED灯由红变绿CANON 佳能 iR5000/iR6000 数码复印机读出(扫描)部分维修/调整(由主控制板通过读出控制板进行)进入维修程序模式法:按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键更换读出控制电路板后要执行:1,将旧读出控制电路板上的EEPROM取下装到新的读出控制电路板上2,检查COPIER＞ADJUST＞AE＞的全部项目; COPIER＞ADJUST＞ADJ-XY＞和COPIER＞ADJUST＞CCD＞的全部项目，如果与维修模式的值不相同，将新板上的数据登记到维修标签记录卡上电源ON时扫描时序扫描灯架原位传感器PS39检测到扫描灯架在原位后开始前进扫描动作,然后再返回到原位,曝光灯点亮1秒后进行光补偿(增益调整);OFF一定间隔后再次ON,100秒后进行光补偿(CCD原稿尺寸检测用临界电平调整),完成扫描准备(SREADY)动作书本模式扫描时序扫描灯架原位传感器PS39检测到扫描灯架在原位,按复印键后扫描灯架开始前进扫描动作,然后再返回到原位,曝光灯点亮进行光补偿(增益调整)和CCD原稿尺寸检测用临界电平调整,完成扫描准备(SREADY)动作原稿曝光系统原稿尺寸检测:1,原稿台读取模式,副扫描方向的原稿尺寸由原稿传感器PS43;主扫描方向的原稿尺寸由CCD上的原稿尺寸检测位置的4个检测点2,ADF的流动读取模式,由ADF的原稿尺寸检测传感器完成输稿器各传感器的灵敏度调整FEEDER＞FUNCTION＞FEEDER＞SENS-INT选择SENS-INT,显示反转后按OK键,自动调整完成后自行停止调整前传感器要进行清洁原稿尺寸检测时序原稿台盖板打开工作模式时1,原稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS39位置前进到CCD上设定的4个原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,放置原稿后CCD上的4个原稿检测点如果有的检测点检测到外光,该位置被判定未被原稿盖住表示无原稿3,按复印键后曝光灯点亮,检测主扫描方向上CCD的原稿原稿尺寸检测点的输出电平;副扫描方向的原稿尺寸由原稿传感器PS43检测,组合后确定出原稿尺寸原稿台盖板关闭工作模式时1,原稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS39位置前进到CCD上设定的4个原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,放置原稿后CCD上的4个原稿检测点如果有的检测点检测到外光,该位置被判定未被原稿盖住表示无原稿3,原稿台盖板关闭到低于25度时曝光灯点亮,检测主扫描方向上CCD的原稿原稿尺寸检测点的输出电平;副扫描方向的原稿尺寸由原稿传感器PS43检测,组合后确定出原稿尺寸原稿曝光动作时序书本模式/一页原稿/原稿台盖板(闭)1,原稿台盖板打开,第1反光镜灯架从待机时的扫描原位传感器PS39位置前进到原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,原稿台盖板关闭,曝光灯点亮检测原稿尺寸;原稿尺寸检测后曝光灯OFF,第1反光镜灯架从原稿尺寸检测位置返回到扫描原位传感器PS39位置,进行光补偿3,按复印键后,第1反光镜灯架从扫描原位传感器PS39位置,向左移动到流动读出的开始位置后再开始原稿扫描4,原稿图像扫描终了,第1反光镜灯架从停止位置返回到流动读出的开始位置后再回到扫描原位传感器PS39位置书本模式/一页原稿/原稿台盖板(开)1,原稿台盖板打开,第1反光镜灯架从待机时的扫描原位传感器PS39位置前进到原稿尺寸检测位置,;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,按复印键后,曝光灯点亮检测原稿尺寸;原稿检测后曝光灯OFF,第1反光镜灯架从原稿尺寸检测位置返回到扫描原位传感器PS39位置,进行光补偿3,光补偿后,第1反光镜灯架从扫描原位传感器PS39位置,向左移动到流动读出的开始位置后再开始原稿扫描4,原稿图像扫描终了,第1反光镜灯架从停止位置返回到流动读出的开始位置后再回到原稿尺寸检测位置原稿扫描曝光(氙灯)注：曝光灯亮度不可调整更换"曝光(氙)灯"执行:进入维修程序模式,1,选择COPIER＞FUNCTION＞CCD＞CCD-ADJ 进行CCD自动调整;2,选择COPIER＞ADJUST＞CCD＞全部项目进行CCD调整数据原稿扫描曝光(氙)灯异常E220-0001曝光(氙)灯用的将+24V电压变换为高频高压的(DC/AC)变换电路的INV-ERR信号在读取电路控制板的待机时检测到灯ON,复印读取时检测到灯OFF;读取电路板故障曝光(氙)灯电路,CCD/AP电路异常E225-0000电源开关ON后CCD放大电路光补偿补正中未收到规定的曝光灯电平信号曝光(氙)灯电路,CCD/AP电路异常E225-0002顶端放大补正值与前一张的补正值相比超过规定的电平信号复印倍率:1,ADF模式: 25～200%(第1反光镜架固定在流动读取位置的曝光玻璃前,原稿由ADF输送)2,原稿台读取模式: 25～400%倍率变化:主扫描方向和副扫描方向25%～49%由主控制板图像处理的变倍程序软件完成,副扫描方向50%以上由第1反光镜架的扫描速度或ADF的原稿搬送速度确定扫描电机,扫描原位传感器E2020001电源开关ON后或按复印键后光学系统前进40毫米,光学系统扫描原位传感器HP信号未OFF;或扫描电机M3故障扫描电机,扫描原位传感器0002光学系统返回450毫米,光学系统扫描原位传感器HP信号未ON;注:键盘锁住,不显示E202;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码图象前沿检测信号故障E2040001ADF控制板或读取控制板故障,打印过程中未收到ADF来的图象前沿信号;扫描灯架前进时未收到图象前沿信号.注:键盘锁住,不显示E204;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码扫描位置调整ADJ-XY COPIER＞ADJUST＞ADJ-XY＞副扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-X调整范围250～290每步0.1毫米数据大移向稿台刻度标准2.5±1.5毫米主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y调整范围100～400每步0.1毫米数据大移向前边光学原位位置调整(HP传感器)COPIER＞ADJUST＞ADJ-XY＞ADJ-S调整范围55～70每步0.1毫米调整值改变后必修将ADF打开再关闭ADF主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y-DF调整范围100～400每步0.1毫米用ADF移动扫描时CCD读取位置的调整COPIER＞ADJUST＞ADJ-XY＞STRD-POS调整范围30～60每步0.1毫米图像处理系统CCD/AP板(CCD驱动;模拟图像处理;A/D变换）注:CCD,600dpi(7450象素);255级灰度(8bit A/D变换);读取控制板(光补偿补正;自动浓度调整)模拟图像处理由CCD/AP板完成：CCD驱动；模拟图像处理（CCD输出的增益补正,不均匀性补正）；CCD输出的A/D变换CCD输出的增益补正,不均匀性补正由于CCD(7450个象素)各象素的光电转换效率不可能相同,要进行CCD输出的模拟图像信号增益补正,;使无入射光时的输出电压为一定值,进行不均匀性补正；注：CCD,600dpi(7450象素);255级灰度(8bit A/D变换)数字图像处理由读取控制板完成光补偿补正，自动浓度调整光补偿补正由于CCD各象素的感光度不均匀；镜头中心与边缘透光率不同；曝光灯中间与边光量不同和老化光补偿分：用维修模式确定的目标值的光补偿调整和每次原稿扫描时进行的光补偿补正；短期光量变动的补正用增益补正光补偿调整测定白纸和标准白板的浓度数据经演算处理并记忆这些参数作为光补偿补正的目标值（更换曝光灯或光量变化时用维修模式进行）光补偿补正每次原稿扫描时进行，先测定标准白板的浓度数据然后与光补偿补正的目标值进行比较将其差值作光补偿补正值来设定补偿原稿扫描时的各CCD图像的偏差使图像浓度均匀端部增益补正（ADF用）ADF进行流动读出时,第1反光镜灯架固定在流动读出位置,为检测光量变动在流动读出玻璃的端部安装了端部增益补正测试板(灰色)读出该光量计算为增益值,使用该数据进行光量变化的补正标准白纸的浓度数据设定如有底灰降低设定数*COPIER＞ADJUST＞CCD＞PPR设定范围0～255标准白板的浓度数据设定*COPIER＞ADJUST＞CCD＞PLT设定范围0～255CCD输出的增益调整值输入*COPIER＞ADJUST＞CCD＞GAIN-E/OCCD输出的不均匀性调整值输入*COPIER＞ADJUST＞CCD＞OFST-E/OCCD光补偿补正时标准白纸和标准白板的白电平比例数据COPIER＞ADJUST＞CCD＞SH-RATIO*:维修模式中无CCD的顶端放大补正开始位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-STCCD的顶端放大补正结束位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-END自动曝光(AE)调整AE调整COPIER＞ADJUST＞AE＞实时AE模式的文字浓度调整COPIER＞ADJUST＞AE＞AE-TBL调整范围1～9缺省值5数据大文字浓度加深对报纸类等底色浓的原稿为了使复印件不再出现原稿的底色,本调整在自动浓度模式或文字模式有效,ABC回路进行数据处理CCD电信号补偿有关的调整CCD COPIER＞FUNCTION＞CCD＞CCD-ADJ,注:操作后,输出图像有问题时,输入维修标签上的值电信号补偿正时的白色程度目标值输入COPIER＞ADJUST＞CCD＞SH-TRGT电信号补偿正时的标准白色纸与标准白板之比率数据值输入COPIER＞ADJUST＞CCD＞SH-RATIOCCD的顶端放大补正开始位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-STCCD的顶端放大补正结束位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-ENDCCD标准白纸的浓度数据COPIER＞ADJUST＞CCD＞PPR调整范围0～255如有底灰降低设定数CCD标准白板的浓度数据COPIER＞ADJUST＞CCD＞PLT调整范围0～255CCD输出的增益调整值输入COPIER＞ADJUST＞CCD＞GAIN-E/OCCD输出的不均匀性调整值输入COPIER＞ADJUST＞CCD＞OFST-E/OCCD光补偿补正时标准白纸和标准白板的白电平比例数据COPIER＞ADJUST＞CCD＞SH-RATIO图像清晰度电平设定COPIER＞OPTION＞BODY＞SHARP设定范围:1～5 ;缺省值=3,数值大清晰度高(焦距增大)更换CCD/AP单元后要执行:D光补偿自动补正的自动调整:COPIER＞FUNCTION＞CCD＞CCD-ADJ1,稿台上放10张标准白纸2,选择COPIER＞FUNCTION＞CCD＞CCD-ADJ3,CCD-ADJ,显示反转后按OK键后进行自动调整4,COPIER＞ADJUST＞CCD＞的整个项目已更新,要在维修标签中进行登记D的端部放大补正的自动调整:COPIER＞FUNCTION＞CCD＞EGGN-POS(仅使用ADF进行流动读出时有效)1,打开ADF,2,选择该项目按OK键,3,自动调整,4,调整后自动停止显示OK/NG,(如果显示NG检查:ADF是否打开;移动读出用扫描玻璃安装是否正确;玻璃顶端(后面)的灰色放大补正板是否有问题;原稿曝光灯点亮是否正确)5,由于COPIER＞ADJUST＞CCD＞EGGN-ST和EGGN-END的项目已更新,要在维修标签中进行记录D调整数据COPIER＞ADJUST＞CCD＞的全部进行COPIER＞FUNCTION＞CCD＞CCD-ADJ操作后,输出图像有问题时,输入维修标签上的值电信号补偿正时的白色程度目标值输入COPIER＞ADJUST＞CCD＞SH-TRGT电信号补偿正时的标准白色纸与标准白板之比率数据值输入COPIER＞ADJUST＞CCD＞SH-RATIOCCD的端部放大补正开始位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-STCCD的端部放大补正结束位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-ENDCCD读取位置调整ADJ-XY主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y调整范围100～400每步0.1毫米数据大移向前边副扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-X调整范围250～290每步0.1毫米数据大移向稿台刻度标准2.5±1.5毫米光学原位(白板读取位置)调整(HP传感器)C OPIER＞ADJUST＞ADJ-XY＞ADJ-S调整范围55～70每步0.1毫米调整值改变后必修将ADF打开再关闭ADF主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y-DF调整范围100～400每步0.1毫米用ADF移动扫描时CCD读取位置的调整COPIER＞ADJUST＞ADJ-XY＞STRD-POS调整范围30～60每步0.1毫米电信号补偿正时的白色程度目标值输入COPIER＞ADJUST＞CCD＞SH-TRGTCCD光补偿补正时标准白纸和标准白板的白电平比例数据COPIER＞ADJUST＞CCD＞SH-RATIOCANON 佳能 iR5000/iR6000 数码复印机打印部分维修/调整(由主控制板通过DC控制板进行)非晶硅感光鼓成像过程该机感光鼓在激光曝光的成像过程中使用了鼓电位检测传感器和环境温/湿度检测传感器,鼓电位检测传感器检测感光鼓表面上静电电位和鼓周围的环境温湿度(模糊控制),用检测到的数据去控制复印过程以保持最佳复印图像更换感光鼓组件更换感光鼓组件后要进行，强行执行电位控制电位控制的ON/OFF设定COPIER＞OPTION＞BODY＞PO-CNT0:OFF非电位自动控制模式1:0N,电位自动控制模式电位控制的工作模式设定COPIER＞OPTION＞BODY＞PO-CNTMD0:仅在电源ON时执行一次(缺省值);1:电源ON后10分和60分钟时执行(缩短模式);2:电源ON后10分和60分钟时执行(标准模式)强行执行电位控制COPIER＞FUNCTION＞DPC＞DPC选择该项目后键入1按OK键关闭电源后再打开1,预曝光使鼓清洁消电DC控制板J103A-4,感光鼓消电用的预曝光灯:63个LED，PEXP/2,一次充电电流（正DC）一次充电电流(正DC)由电位控制设定,一次充电电压(栅极电压由压敏电阻固定:大约+850V)第一次检测鼓暗部电位VD时用前一次的一次高压电流值来检测鼓暗部电位,DC主控板将鼓暗部电位与目标电位比较,如果大于±6V,修正一次高压电流后再检测鼓暗部电位,VD最大可检测8次,以确定一次高压电流值非电位控制时的一次电流的调整值输入COPIER＞ADJUST＞HV-PRI＞PRIMARY调整范围0～1400DC控制板J102A-16,一次/转印高压ON/OFF遥控信号PR/TR-REMOTE控制高压ON/OFF;J102A-11一次高压输出电流控制信号PR-CNT(3～11V)，输出+1400微安～0微安故障码"E065"DC控制板J102A-4,一次高压漏电或电流过小,PR-LEAK-DETECT:"0"一次高压漏电或电流过小3,激光扫描曝光:可视激光(660nm)1个光束,12个光反射面菱镜激光扫描器的激光投向感光鼓无图象信号的白区和复印过程间的非图像区域作为鼓空白曝光;激光量的输出以鼓表面电位为基础进行激光输出的设定第一次检测鼓明部电位VL1时用前一次的激光电位输出值(LPO)来检测鼓明部电位VL1,DC主控板将鼓明部电位VL1与目标电位VL1比较,如果大于±6V,修正一次的激光电位输出值(LPO)后再检测鼓明部电位VL1,VL1最大可检测8次,以确定激光电位输出值(LPO);再检测显影偏压用的明部电位VL2DC控制板J117-2→激光驱动板 J2502-3激光驱动信号LD（+）DC控制板J117-3→激光驱动板 J2502-2激光驱动信号LD（-）激光读出开始信号主扫描方向:由激光原位信号BDIN起动同步;副扫描方向:在对位辊前的激光读出传感器PS28检测到复印纸前沿启动激光读出开始的同步;手送纸时由对位传感器PS29检测到复印纸前沿开始激光读出的同步激光原位信号BDIN DC控制板J120-2←J401M-3J401F-2←故障码E100-0001激光原位信号(BD)故障激光驱动信号输出100毫秒后,40毫秒内BD信号未检测到达50次以上故障码E100-0002激光原位信号(BD)故障激光发射中BD信号周期超过规定范围的状态连续出现达10次以上,注:BD=LSYNC故障码E110激光扫描电机M15异常激光扫描电机ON后15秒,未达到规定的速度(未收到LMRDY/信号);全速→半速的变速信号输出后,60秒未收到LMRDY/信号;激光原位信号检测电路板J2701-3全速旋转时每100毫秒未检测到50次以上的LMRDY/信号激光位置的调整（Ofst）COPIER＞ADJUST＞LASER＞PVE-OFST调整范围-300～+300(23大约1毫米),数据大移向主扫描前侧非电位控制时的激光电源调整COPIER＞ADJUST＞LASER＞POWER调整范围0～255显示激光光量的实际输出值COPIER＞DISPLAY＞MISC＞LPOWER显示范围：0～255(激光无输出时打印图像全黑)激光输出自动控制APC(Auto Power Control)激光驱动板接收从激光器来的激光光量监测信号与DC控制板EEPROM中的激光基准(以鼓电位为基础的激光输出设定值)比较后控制激光输出1,连续打印的纸间APC控制, 从连续打印开始,每过1分钟后的纸间进行激光输出控制值的补偿,如果该次纸间不能检测延迟到下1分钟检测2,前旋转期(INTR)的APC控制, 工作结束后经过60分钟的再次工作时在前旋转期(INTR)进行APC控制2,后旋转期(LSTR)的APC控制, 在短时间,重复进行间断打印时由于不进行鼓表面电位控制,要在工作结束后的后旋转期(LSTR)进行APC控制激光自动功率控制(APC)补正的设定COPIER＞OPTION＞BODY＞LAPC-SW0: 0N(10分钟无操作进行前旋转期(INTR)的APC控制);1: 0N(60分钟无操作进行前旋转期(INTR)的APC控制),缺省值2: 0N(120分钟无操作进行前旋转期(INTR)的APC控制)3: 只有前旋转期(INTR)的APC控制为OFF ;4:APC控制OFF4,显影偏压(AC+DC)显影偏压(正DC)干式单组分磁性墨粉(墨粉带负极性电荷)跳跃显影,磁辊(φ24.5);注:鼓显影成像过程与非晶硅感光鼓模拟机的一样.电位控制时的显影偏压(正DC)设定显影偏压(Vdc)以鼓表面电位为基础确定Vdc=VL2+△Vdc，复印电位△Vdc=110V非电位控制时显影偏压DC输出值的调整值输入COPIER＞ADJUST＞DEVELOP＞BIAS调整范围:图像浓0～600图像淡该模式仅在电位控制关闭时有效DC控制板J102A-9,显影DC偏压输出控制信号DEV-DC-CNT:(3～11V,ON 0～+600V;12V以上OFF)DC控制板J102A-8,显影AC高压ON/OFF遥控信号DEV-AC-REMOTE显影偏压AC: 2.7KHZ,1500V p-p ; DC: 0～+600V(控制电压3～11V)环境湿度低改变鼓目标电位(VDT)和显影偏压(Vdc)C OPIER＞OPTION＞BODY＞EVL-VDT环境湿度低补粉过量会引起黑色的定影分离爪痕迹.0:环境湿度低时不改变鼓目标电位(VDT)和显影偏压(Vdc)1:复印时VDT-35V/打印时VDT-25V/Vdc+25V(缺省值)2:复印时VDT-50V/打印时VDT-50V/Vdc+25V3:复印时VDT-35V/打印时不改变4:复印时VDT-50V/打印时不改变5:复印时不改变/打印时VDT-25V/Vdc+25V6:复印时不改变/打印时VDT-50V/Vdc+25V打印过程中浓度可变模的ON/OFF COPIER＞OPTION＞BODY＞CNT-W/PR*0:打印中浓度不可变 ; 1:打印中浓度可变,修正目标值（缺省值）复印时的浓度调整:当显影偏压提高,打印浓度变淡,过高会图像模糊不清;显影偏压过低,图像会出现底灰,为此在显影偏压的上下限,。

(1) 打印机设置1) 基本设置基本设置根据用户需要修改或取消工厂设置的某些打印机功能。

a.警告提示页输出禁止禁止输出警告提示页时，设置此程序。

b.打印测试页输出禁止用来禁止打印测试页。

设定此项设置后，就不能再通过用户设置(测试页打印) 打印测试页。

c.A4/信纸类型自动转换需要用信纸进行打印，但没有信纸时此设置允许将打印内容切换到A4纸上进行打印。

*A4纸张缺少时，不允许将打印内容输出到信纸尺寸的纸张上。

d.保持数据删除此程序用来手动删除硬盘上所有数据。

e.内存满时的输出方法打印机数据内存满时，无法再进行更多内容打印。

所以，此时机器打印保存在内存中的数据。

此程序用来设置打印条件，工厂默认设置为“1”。

AR-C260M打印部分13 –92) 接口设置接口设置用来设置数据监视，以及控制数据到机器并行口和网络端口的输出。

a.端口选择方法用来选择机器的并行口和网络端口。

设置项目项目内容工作结束后改变打印完成后，端口选择被设置成自动。

I/O 超时后改变当达到I/O超时设置所设的时间( 以下所列项目) 时，端口选择变成自动选择。

b. 并行口允许设置此程序用来设置从并行口打印的允许/禁止。

c. USB端口允许设置此程序用来设置从USB端口打印的允许/禁止。

d. 网络端口允许设置此程序用来设置从网络端口打印的允许/禁止。

e. I/O 超时时间端口在打印数据接收等待状态时，经过一段时间端口没有收到打印数据后，此程序用来中断端口的连接，同时用来自动选择端口，并启动端口待机状态等待接收下次打印数据进行打印。

I/O 超时项表示打印数据接收等待状态到I/O端口超时之间的时间间隔。

3) 网络设置此设置用来将打印机设置成网络打印机。

网络设置可以设置以下这些项目。

改变设置项目后，终止管理者程序，关闭机器主开关，稍等片刻后重新打开机器主开关，设置被确认。

a.IP地址设置机器在TCP/IP网络协议环境下运行时，可以用此设置来设定机器的IP地址。

复印机整理维修手册全集第一、复印机出现故障后的检查与维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。

检修时应遵循先易后难的原则并逐步缩小范围，最后集中于某一点上。

一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修（保养）是在什么时间，维修（保养）效果如何，此次是什么情况下出现的故障。

还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。

二、检查机器情况了解清楚以后，即可对机器进行全面检查，除了机内短路、打火等故障外，都可接通机器电源，复印几张，以便根据其效果进行进一步分析。

对于操作者提供的故障现象应特别注意，并在试机时细心观察。

三、准备工具在对机器进行检查的基础上，一般可对故障现象有个大致的了解，即可知道维修时需要哪些常用的专用工具，准备好将要使用的工具和材料后即可进行检查维修工作。

四、机器故障自检目前绝大多数复印机都装有彩色液晶显示面板，并设有卡纸等故障自检功能，一旦机器某一部件失灵或损坏，都能以字母数字告诉操作者。

比较常见的是故障代码，如NP系列复印机的故障代码为“E0~E8等，理光系列则以”U“加数字为代码，这些代码一出现分别表示印刷电路板，传感器、开关、接插件等工作状态异常，需要进行调整或更换。

作为机器的使用者，见到这些故障代码，应立即停机，关掉电源，请维修人员进行检修。

如果是自己修理，则必须找到与所使用机器型号相同的维修手册或维修说明书，在书中查到故障代码所表示的内容，再检查相应的零部件、电路板或电子元件。

第二、常见“共性”故障的检修由于复印机的种类和型号繁多，各制造厂生产的复印机各不相同，即使是同一个生产厂家生产的不同型号复印机也不完全一样。

因而在使用中所出现的故障现象还是有一些差别，这里仅对共性的、一般常见的故障及其成因和排除方法加以介绍。

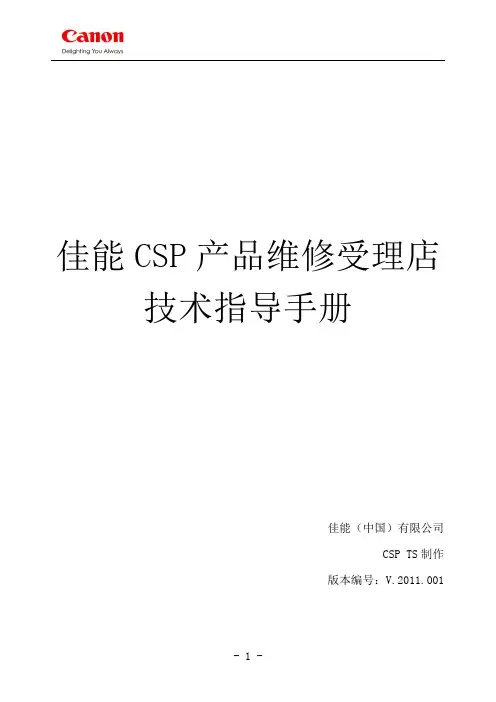

佳能CSP产品维修受理店技术指导手册佳能（中国）有限公司CSP TS制作版本编号：V.2011.001前言本手册由佳能（中国）有限公司CSP TS部门制作，归纳和总结了产品维修手册重点、维护操作技巧、培训资料、维修案例、技术情报等内容，作为技术参考资料供佳能维修受理店内部学习和维修故障判断处理使用。

未经佳能公司允许，不得借阅、转让、复制或翻译成其他语言。

若本手册内容与产品维修手册、维修企划、零件手册等存在不同，请以佳能官方发布的原产品技术资料为准。

特别说明：根据佳能CSP产品售后服务政策，原则上维修受理店只需提供不更换零件的简易修理服务。

对于经判断需要更换零件修理的情况，请受理店将机器交由上级维修金牌店处理。

（可参考本手册第六章）目录第一章SFP类中英文错误代码速查表 (4)第二章MFP类中英文错误代码速查表 (14)第三章常见用户故障现象处理表 (22)第四章常见维修故障现象处理表 (23)第五章主要零件故障处理表 (24)第六章受理店维修处理流程图 (25)第七章维修故障判断Q&A (26)第一章SFP类中英文错误代码速查表橙灯闪烁，用户错误代码（归类相同错误代码）橙灯、蓝/绿灯交替闪烁，维修错误代码（归类相同错误代码）第二章MFP类中英文错误代码速查表橙色警告灯闪烁，用户错误代码橙色警告灯和绿色电源灯交替闪烁，维修错误代码第五章主要零件故障处理表第六章受理店维修处理流程图第七章维修故障判断Q&A问题一Q：当打印机出现维修错误后该如何进行故障判断？A： 1、观察机器报错信息，联机查看错误代码。

·查阅维修手册、寻找可能的故障点。

2、观察机器开机动作时序。

·正常情况：开机——扫描单元自检（MFP）——进纸器归位——清洁单元归位——小车提升组件自检——小车移动自检——打印机待机。

3、针对可能的故障点从简到难逐一排查，根据常见维修故障现象处理表及主要零件故障处理表内容进行判断。

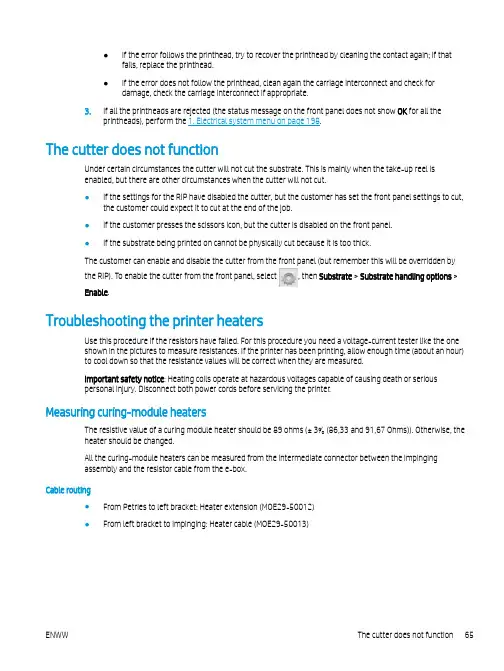

●If the error follows the printhead, try to recover the printhead by cleaning the contact again; if thatfails, replace the printhead.●If the error does not follow the printhead, clean again the carriage interconnect and check fordamage, check the carriage interconnect if appropriate.3.If all the printheads are rejected (the status message on the front panel does not show OK for all theprintheads), perform the 1. Electrical system menu on page 198.The cutter does not functionUnder certain circumstances the cutter will not cut the substrate. This is mainly when the take-up reel isenabled, but there are other circumstances when the cutter will not cut.●If the settings for the RIP have disabled the cutter, but the customer has set the front panel settings to cut,the customer could expect it to cut at the end of the job.●If the customer presses the scissors icon, but the cutter is disabled on the front panel.●If the substrate being printed on cannot be physically cut because it is too thick.The customer can enable and disable the cutter from the front panel (but remember this will be overridden bythe RIP). To enable the cutter from the front panel, select , then Substrate > Substrate handling options >Enable.Troubleshooting the printer heatersUse this procedure if the resistors have failed. For this procedure you need a voltage-current tester like the oneshown in the pictures to measure resistances. If the printer has been printing, allow enough time (about an hour)to cool down so that the resistance values will be correct when they are measured.Important safety notice: Heating coils operate at hazardous voltages capable of causing death or seriouspersonal injury. Disconnect both power cords before servicing the printer.Measuring curing-module heatersThe resistive value of a curing module heater should be 89 ohms (± 3% (86,33 and 91,67 Ohms)). Otherwise, theheater should be changed.All the curing-module heaters can be measured from the intermediate connector between the impingingassembly and the resistor cable from the e-box.Cable routing●From Petries to left bracket: Heater extension (MOE29-50012)●From left bracket to impinging: Heater cable (MOE29-50013)ENWW The cutter does not function65The resistor connection in the heater cable (the one coming from the impinging assembly) is as follows:If any resistive value is out of range, check that the problem is not caused by the cable. Measure the valuedirectly at the heater connector (it’s necessary to remove the curing left and right covers, and the curingrecirculation cover, to access the connectors):66Chapter 2 Troubleshooting ENWW。

维修手册iR2030/2025/2022/2018 系列iR2018i/2022i佳能（中国）有限公司技术部BIS_TS 科发行Oct 4 2007使用本维修手册由佳能公司出版发行，供合格人员学习产品的技术理论、安装、维护和维修。

本维修手册覆盖了产品的所有销售区域。

正因为如此，本手册中可能含有并不适合您所在地区的内容。

更正由于产品的改进和变更，本手册可能包含技术错误和印刷错误。

当产品变更或者本手册内容发生变动，佳能公司将会在必要时发布技术信息。

如果在较长或者较短的期间内，本手册的内容发生重大的变更，佳能公司将会发行本手册的新版本。

在与当地法律相抵触的任何国家内，下列段落不予适用。

商标本手册使用的产品名称以及公司名称为各个公司的注册商标。

.版权本手册享有版权，保留所有权利。

根据版权法，未经佳能公司的书面同意，本手册不得全部地或者部分地复制、翻印、或者翻译为其他语言。

版权所有 © 2007 佳能公司警告本手册的使用应该严密监督 ，以免泄漏机密信息佳能（中国）有限公司技术部BIS-TS 科发行 介绍 佳能（中国）有限公司技术部BIS_TS 科发行所使用的符号本文件使用下列符号表示专用信息:符号说明表示需要小心以防止电击项目。

表示需要小心以防止燃烧（火灾）项目。

表示禁止拆卸以防止电击或者电路故障的项目。

表示需要从电源插座切断电源插头连接的项目。

表示旨在提供注意事项协助理解讨论中主题的项目。

表示有助于理解正在讨论的主题的参考项目。

提供一个维修模式的描述。

提供一个错误显示的性质的描述。

介绍 佳能（中国）有限公司技术部BIS_TS 科发行以下规定适用于维修手册的所有部分:表示机械驱动的路径； 而在信号名称和符号 , 箭头关闭前门，关闭传送单元门，2. 在数字电路中，“1”用于表示给定信号的电平“高”，而 “0”则表示给定信号的电平“低”（但是其电压值， 电路与电路之间是不尽相同的。

）除之外， 星号（*） 比如在“DRMD*”中星号表示当电平为”0”时有DRMD 信号通过。

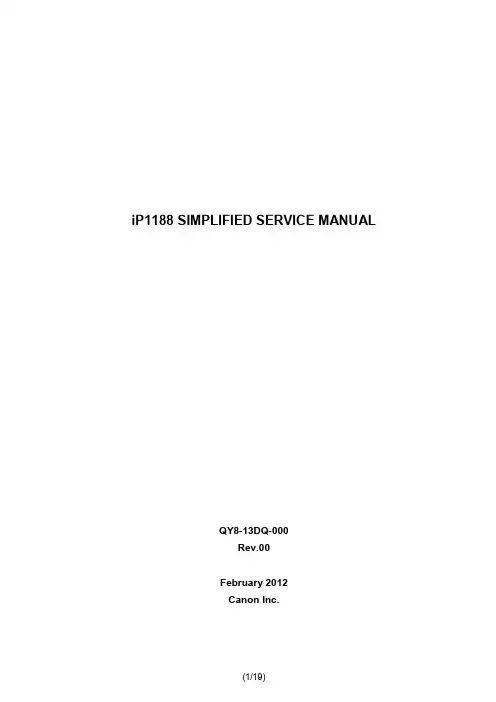

iP1188 SIMPLIFIED SERVICE MANUALQY8-13DQ-000Rev.00February 2012Canon Inc.Table of Contents1. LIST OF ERROR DISPLAY / TROUBLESHOOTING (3)1-1.Operator Call Error (Alarm LED Lit In Orange) (3)1-2.Service Call Error (by Cyclic Blinking of Alarm and Power LEDs) (6)2. ADJUSTMENT / SETTINGS (7)2-1.Service Mode (7)(1) Outline (7)(2) Service Tool operation (7)er Mode (8)2-3.Special Notes on Assembling (9)(1) Carriage rail and main chassis adjustment (9)(2) PCB: cable wiring and connectors (10)(3) Sensors (11)2-4.Grease Application (12)3. SPECIAL NOTES ON SERVICING (13)3-1.Ink Absorber Replacement (13)3-2.Preventive Replacement of Ink Absorbers (14)4. EXTERNAL VIEW / PARTS LIST (16)4-1.Print Unit (1/3) (16)4-2.Print Unit (2/3) (17)4-3.Print Unit (3/3) (18)4-4.Parts List (19)1. LIST OF ERROR DISPLAY / TROUBLESHOOTING1-1. Operator Call Error (Alarm LED Lit In Orange)Errors and warnings are displayed by the following ways:- Operator call errors are indicated by the Alarm LED lit in orange.- Messages during printing from a PC are displayed on the printer driver Status Monitor.- Error codes are printed in the "operator call/service call error record" area in EEPROM information print.Buttons valid when an operator call error occurs:- ON button: To turn the printer off and on again.- Resume/Cancel button: To cancel the job and to clear the error.(3/19)(4/19)(5/19)1-2. Service Call Error (by Cyclic Blinking of Alarm and Power LEDs)2. ADJUSTMENT / SETTINGS2-1. Service Mode(1) OutlineWhile the printer is in the user mode, the service mode operation is available using the Service Tool.< Service mode operation >In the Service Tool, select and perform a desired operation. See (2), Service Tool operation for details.- Supported OS: Windows XP (32-bit), Windows Vista (32-bit), Windows 7 (32-bit)- Error indication: An error will be indicated by the Alarm lamp.-- At occurrence of an error, pressing the ON button will turn off the printer(soft-power-off).-- An error in the service mode will not be recorded to the EEPROM.< Service Tool compatibility >ServiceTool_S-V1200 (provisional name) is exclusive for the iP1188, and it is not compatible with the Service Tool for the iP1100/iP1180.DO NOT use the iP1100/iP1180 Service Tool with the iP1188, nor the iP1188 Service Tool with the iP1100/iP1180.< Resetting the ink absorber counter >In the iP1188, the logic board needs to be replaced instead of resetting the ink absorber counter.The Service Tool does not have any functionality to reset the ink absorber counter.When replacing the ink absorber, be sure to also replace the logic board.(2) Service Tool operation2-2. User Mode2-3. Special Notes on Assembling(1) Carriage rail and main chassis adjustment < Carriage rail > Perform the following adjustments when attaching the carriage rail: 1) Before loosening the screws, mark the positions of the boss next to the screw (left photo) and of thehole next to the screw (right photo).2) In attaching the carriage rail, make sure that the rail fits to the marks made in step 1) respectively,then fasten the screws.3) Be sure to perform the confirmation test detailed below; confirm that the print quality is proper and theprint head is not contacting the paper.< Main chassis > After the main chassis is attached, be sure to perform the confirmation test detailed below; confirm thatthe print quality is proper and the print head is not contacting the paper.< Confirmation test > Using Photo Paper Pro II, print an image and confirm that the print quality is proper, and the print head isfree from contacting the paper. If the print quality is not proper, or the print head contacts the paper, adjust the head-to-paper distance inthe following procedures:< How to adjust the head-to-paper distance > 1) Mark the current position of the screws at the both ends of the chassis (step 1) for the carriage rail). 2) Loosen the screws, and adjust the head-to-paper distance. - To prevent the print head from contacting the paper, raise the carriage rail from the current position. - To improve the print quality, lower the carriage rail from the current position.(2) PCB: cable wiring and connectors< Points to be noted > 1)2) Carriage FFC and PE sensor harnessCR Motor LF MotorLF Encoder(3) SensorsLF Encoder SensorCarriage Encoder Sensor2-4. Grease ApplicationThe entire internal area of the top:100 +/- 40 mg (60 to 140 mg)The entire internal area of the front and bottom:420 +/- 60 mg (360 to 480 mg)The entire area of the front: 100 +/- 40 mg (60 to 140 mg)Bottom on the R side: 1 drop x 1 locationFLOIL KG-107AFront on the R side: 1 drop x 1 locationFLOIL KG-107A3. SPECIAL NOTES ON SERVICING3-1. Ink Absorber ReplacementIn the iP1188, the ink absorber counter cannot be reset by the Service Tool. Instead, the logic board needs to be replaced. For this reason, when replacing the main ink absorber, be sure to also replace the right and left ink absorbers.How to replace the ink absorbers (time required: approx. 13 minutes):: screw: claw1) Remove the screws and external housing.2)3) Detach the Paper Lifting Plate , and remove the screws from the Drive Unit.4) Remove the Drive Unit and Cap Blade Unit , then replace the Main Ink Absorber .5) Remove the Print Head Guide and the LF Roller .6)Detach thePlaten Unit, and replace the Right and Left Ink Absorbers.3-2. Preventive Replacement of Ink AbsorbersReplace the ink absorber in accordance with the "Guideline for Preventive Replacement of Ink Absorber " even when the ink absorber is not full. (Related Service Information #Q-12E/J-0188)< Guideline for Preventive Replacement of Ink Absorber >* The estimated number of months until the ink absorber will become full< How to judge >Print the EEPROM information, and check the "D" (ink absorber counter) value.Step 1: Is "D" 80% or more? Yes (80% or more) -> Replace the ink absorber. No (less than 80%) -> Proceed to Step 2.Step 2: Does "D" fall in any of the thresholds in the Quick Reference Table below?Yes -> Replace the ink absorber.No -> No need to replace the ink absorber.< How to read the EEPROM information print >Ink Absorber Counter Value (%)Installation Date4. EXTERNAL VIEW / PARTS LIST 4-1. Print Unit (1/3)4-4. Parts List。

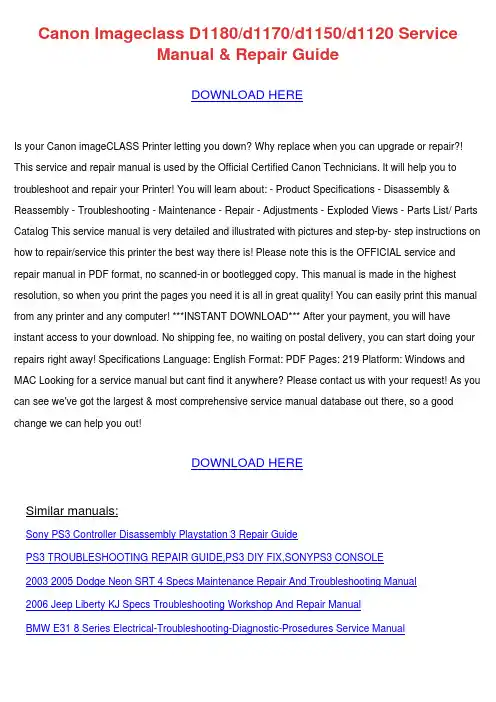

Canon Imageclass D1180/d1170/d1150/d1120 ServiceManual & Repair GuideDOWNLOAD HEREIs your Canon imageCLASS Printer letting you down? Why replace when you can upgrade or repair?! This service and repair manual is used by the Official Certified Canon Technicians. It will help you to troubleshoot and repair your Printer! You will learn about: - Product Specifications - Disassembly & Reassembly - Troubleshooting - Maintenance - Repair - Adjustments - Exploded Views - Parts List/ Parts Catalog This service manual is very detailed and illustrated with pictures and step-by- step instructions on how to repair/service this printer the best way there is! Please note this is the OFFICIAL service and repair manual in PDF format, no scanned-in or bootlegged copy. This manual is made in the highest resolution, so when you print the pages you need it is all in great quality! You can easily print this manual from any printer and any computer! ***INSTANT DOWNLOAD*** After your payment, you will have instant access to your download. No shipping fee, no waiting on postal delivery, you can start doing your repairs right away! Specifications Language: English Format: PDF Pages: 219 Platform: Windows and MAC Looking for a service manual but cant find it anywhere? Please contact us with your request! As you can see we've got the largest & most comprehensive service manual database out there, so a good change we can help you out!DOWNLOAD HERESimilar manuals:Sony PS3 Controller Disassembly Playstation 3 Repair GuidePS3 TROUBLESHOOTING REPAIR GUIDE,PS3 DIY FIX,SONYPS3 CONSOLE2003 2005 Dodge Neon SRT 4 Specs Maintenance Repair And Troubleshooting Manual2006 Jeep Liberty KJ Specs Troubleshooting Workshop And Repair ManualBMW E31 8 Series Electrical-Troubleshooting-Diagnostic-Prosedures Service ManualVaio VGN-B Series Disassembly ManualVaio VGN-BX Series Disassembly ManualVaio VGN-FE Disassembly ManualVaio VGN-FS Series Disassembly ManualVaio VGN-SZ Series Disassembly ManualVaio VGN-TX Series Disassembly ManualToyota 4Runner & Pickup Gasoline Repair Manual ( 1979 1980 1981 1982 1983 1984 1985 ) * DIY Complete Service / Troubleshooting Manual 4-Runner 4 Runner ( 79 80 81 82 83 84 85 ) DOWNLOAD !Fujifilm Finepix S602 ZOOM Service Repair Manual + Troubleshooting GuideNokia N95 Cell Phone Service / Repair Troubleshooting ManualSony Ericsson Troubleshooting Manual C702Samsung GT B2700 Assembly & Disassembly2001 HYUNDAI SANTA FE ELECTRICAL TROUBLESHOOTING MANUAL - PDF - DOWNLOAD !! * 2005 HYUNDAI SANTA FE ELECTRICAL TROUBLESHOOTING MANUAL - PDF - DOWNLOAD !!1995 ISUZU TROOPER UX ELECTRICAL TROUBLESHOOTING SERVICE / REPAIR / MANUAL 270+ Pages - DOWNLOAD !!Honda Accord Electrical Troubleshooting Manual 1998-2002Hyundai Elantra Workshop Manuals & Electrical Troubleshooting Manuals 2006BEST TOYOTA AVALON SERVICE MANUAL ( 1995 1996 1997 1998 1999 ) - DIY Factory Service / Repair / Troubleshooting Manual (178 MB) DOWNLOADPC Repair, PC Troubleshooting & Computer Networking 2010Sony Playstaion 3 Troubleshooting Guide,sony Ps 3 Repair,diyKonica Minolta Bizhub Pro C500 Troubleshooting GuideTroubleshooting 2 Way Radios W/Spectrum AnalyzerBMW 318i/s/c, 320i, 325i/s ELECTRICAL TROUBLESHOOTING MANUAL2000 ISUZU NPR / NQR ELECTRICAL TROUBLESHOOTING / SERVICE MANUAL - 250+ PAGES PDF DOWNLOAD!!2001 ISUZU NPR / NQR ELECTRICAL TROUBLESHOOTING / SERVICE MANUAL - 260+ PAGESPDF DOWNLOAD!!HYUNDAI YANMAR 3TNV 4TNV SERIES INDUSTRIAL ENGINES SERVICE / REPAIR / TROUBLESHOOTING MANUAL * BEST * - DOWNLOAD !!Troubleshooting IP Routing Protocols - , Johnson LiuPS3 Repair Guide. Controller Console Disassembly Watch Movies From IPod Transfer Files... Nintendo Wii Repair Fix Troubleshooting Guide DIY Service ManualHYUNDAI H1 ETM Electrical Troubleshooting Wiring DiagramHYUNDAI TRAJET ETM Electrical Troubleshooting Wiring DiagramBMW Electronic Troubleshooting Manual E28 - E34 5 Series - E24 6 Series - E23 - E32 7 Series BMW Electronic Troubleshooting Manual E30 - E36 3 Series Incl Z3 E31 8 SeriesHYUNDAI MATRIX ETM Electrical Troubleshooting Wiring DiagramBMW E30 1983 - 1992 Electronic Troubleshooting Manual - ETMLexus GS300 Repair Service Workshop Troubleshooting ManualHonda CBR250R Maintenance Repair And Troubleshooting ManualHonda Legend Maintenance Repair Workshop And Troubleshooting Manual (88)Nissan 300ZX Maintenance Repair And Troubleshooting Manual (96)Honda VFR800 FI Interceptor Maintenance Troubleshooting And Repair Manual 98-01Nissan Maxima Maintenance Repair And Troubleshooting ManualHYUNDAI ACCENT ETM Electrical Troubleshooting Wiring Diagram1995 Land Rover Range Rover Classic Electrical Troubleshooting ManualATV Polaris Predator 500 Workshop Repair Troubleshooting Manual (2003)1987 Nissan Pulsar N13 EXA Workshop Repair And Troubleshooting Manual1993 Infinity Q45 G50 Repair Workshop And Troubleshooting ManualHyundai Getz Electrical Troubleshooting Manual ETM RepairHyundai H1 Electrical Troubleshooting Manual ETM RepairHyundai Matrix Electrical Troubleshooting Manual ETM RepairHyundai Sonata Electrical Troubleshooting Manual ETM RepairHyundai Terracan Electrical Troubleshooting Manual ETMHyundai Tucson Electrical Troubleshooting Manual ETM RepairHyundai Trajet Electrical Troubleshooting Manual ETM RepairDAF 95 XF Series Truck Electrical Troubleshooting Manual# YANMAR TNV SERIES SERVICE / REPAIR / TROUBLESHOOTING MANUAL * BEST * DOWNLOAD !!Wii Repair Guide Fix Troubleshooting DIY Nintendo WII ManualBMW 325i Convertible 1988 - 1992 Electronic Troubleshooting Manual - ETMDiagnosis & Troubleshooting Porsche Tiptronic System G 40BMW Motorrad F650 CS01 Maintenance Repair And Troubleshooting Manual1996 Mazda Millenia Workshop Repair Maintenance And Troubleshooting Manual2005 Mitsubishi Lancer EVO IX Maintenance Repair And Troubleshooting Manual1990 Nissan Pulsar / Sunny B13 N14 Maintenance Repair And Troubleshooting Manual Volume 1 1990 Nissan Pulsar / Sunny B13 N14 Maintenance Repair And Troubleshooting Manual Volume 2 Sony Ps 3 Troubleshooting Repair ,diy Ps 3 Fix,ps 3 ConsolePS3 Disassembly GuidePS3 Controller Disassembly GuidePS3 Controller DisassemblySony Playstation 3 Controller Disassembly1991 BMW 318 IS IC Electrical Troubleshooting Service ManualHyundai Accent Verna Electrical Troubleshooting Manual ETMHyundai Elantra Electrical Troubleshooting Manual ETM RepairHyundai Santafe Electrical Troubleshooting Manual ETM RepairHyundai Tiburon Electrical Troubleshooting Manual ETM RepairHyundai Grandeur XG Electrical Troubleshooting Manual ETMElectrical Equipment Handbook : Troubleshooting And Maintenance - Philip KiamehInstalling, Troubleshooting, And Repairing Wireless Networks - Jim AspinwallAdvanced Marine Electrics And Electronics Troubleshooting - Edwin R. ShermanElectrician's Troubleshooting And Testing Pocket Guide, Third Edition - , John E. Traister Outboard Engines : Maintenance, Troubleshooting, And Repair, Second Edition - Edwin R. ShermanHVAC Troubleshooting Guide - Rex MillerTroubleshooting Optical Fiber Networks: Understanding And Using Optical Time-Domain Reflectometers - Duwayne AndersonPractical Industrial Data Networks: Design, Installation And Troubleshooting - Steve Mackay Practical Hydraulic Systems: Operation And Troubleshooting For Engineers And Technicians - Ravi DoddannavarPractical Troubleshooting Of Electrical Equipment And Control Circuits - , Jawahar Rawtani Troubleshooting Switching Power Converters: A Hands-on Guide - Sanjaya ManiktalaEmulsions And Oil Treating Equipment: Selection, Sizing And Troubleshooting - , Ken Arnold Rotating Machinery Vibration: From Analysis To Troubleshooting - Maurice L. AdamsPractical Machinery Management For Process Plants: Volume 2: Machinery Failure Analysis And Troubleshooting - , Fred K. GeitnerTroubleshooting Remote Access Networks - Plamen NedeltchevTROUBLESHOOTING CENTRIFUGAL PUMPS AND THEIR SYSTEMS - UNKNOWN AUTHOR Rotating Machinery Vibration: From Analysis To Troubleshooting - Maurice L. AdamsThe Disassembly Line : Balancing And Modeling: Balancing And Modeling - , Surendra M. Gupta PC Upgrading And Troubleshooting QuickSteps - Kir SteersHyundai Santa Fe 2006 Service / Repair / TroubleShooting Manual * BEST * - PDF Download !! Troubleshooting Optical Fiber NetworksNewnes PC Troubleshooting Pocket Book。

iP3600 / iP3680简明维修手册QY8-13BW-000 Rev. 00: 2008年8月佳能公司Canon Inc.目录1. 出错显示/故障排查一览表1-1. 操作报错（报警LED亮为橙色）1-2. 维修报错（轮流闪烁橙色（报警LED）和绿色（电源LED））2. 调整/设定2-1. 维修模式2-2. 用户模式2-3. 组装工作的特别说注意事项2-4. 润滑油的使用2-5. 运输注意事项3. 外观/零件表3-1. 外观3-2. 零件表1.出错显示表/故障排查1-1. 操作报错 (LED报警灯闪烁橙色)通过以下方式显示出错和报警：- 操作报错通过电源LED发亮和报警LED闪烁（根据出错的类型闪烁不同的次数）- 出错信息显示在打印机驱动器的状态监视器上。

- 错误代码（最多可以打印出最后出现的10个出错码）被打印在EEPROM 打印信息的“操作报错/维修报错记录”区域内。

当出现操作报错时，以下按钮有效：- 电源按钮（Power）: 将机器断开并再次接通。

- 恢复/取消（Resume/Cancel）按钮：取消出现错误的工作，并且清除错误。

LED(闪烁橙色) 出错出错码解决方法后托盘上没有纸。

[1000]在后托盘上加纸，并且按压[Resume/Cancel]按钮。

2 次纸盒内没有纸。

[1003]在贮纸盒内加纸，并且按压[Resume/Cancel]按钮。

卡纸[1300]除去卡住的纸，并且按压[Resume/Cancel]按钮。

纸盒内卡纸[1303]除去卡住的纸，并且按压[Resume/Cancel]按钮。

3 次纸的输出托盘关闭了[1250]打开纸的输出托盘墨水可能用完[1600]更换正在使用的墨水盒，或者如果通过按压[Resume/Cancel]按钮来清除该出错而不更换墨水盒。

但是当通过按压[Resume/Cancel]按钮来清除该出错时，则墨水可能会在打印过程中用完。

4 次没有安装墨水盒[1660]正确安装所使用的墨水盒，并且确认所有墨水盒上的LED指示灯都显示红色。

复印及主要规格 Copy and other basic specification复印/打印方式 Copy/Print Method 激光静电转印方式 Laser感光材料 Sensitization Material OPC显影系统 Develop system 干式双组分显影 Dry development定影系统 image stabilizing system 高级色彩快速定影技术 advanced color rapid fixing technology内存Ram 标配 Standard 2 GB硬盘Hard Disc 标配 Standard 80GB（仅限only for iR-ADV C2025/C2030），iR-ADV C2020无硬盘 (no disc)预热时间Warm up time 主机电源打开时Power open38秒 38s 睡眠模式恢复时Recover fromsleep mode10秒 10s最大原稿尺寸Maximum Original Size SRA3（手送纸盘 stack bypass）首页输出时间First copy time 黑白 Black andwhite5.9秒s 彩色color 8.9秒s灰度等级grey scale 256级gradations分辨率resolution 扫描 scan 600dpi×600dpi复印 copy 600dpi×600dpi打印 print 真正real 1200dpi×1200dpi复印倍率Copy Magnification 固定倍率Fixed 25%，50%，61%，70%，81%，86%，115%，122%，141%，200%，400% 手动缩放Zoom 25% - 400%（以1%为单位 unit）连续输出速度Copy/print speed 黑白/彩色Black-white&coloriR-ADV C2020： 20/20iR-ADV C2025： 25/25iR-ADV C2030： 30/30连续复印张数Multiple Copies/prints 1 - 999张sheets供纸量Paper Capacity 标准Standard250张sheets+550张sheets（前置式纸盒front cassette）+100张sheets（手送纸盘stack bypass）（80g/m2）最大Maximum250张sheets+550张sheets×3cassettes（前置式纸盒front cassette）+100张sheets（手送纸盘stack bypass）（80g/m2）纸张尺寸Copy Sizes 纸盒Cassette纸盒Cassette 1 A3、B4、8K、A4、A4R、B5、16K、B5R、A5R和自定义尺寸user defined size （148 mm×182 mm 到to 297 mm×420 mm）纸盒Cassette 2 305 mm×457 mm、A3、B4、8K、A4、A4R、B5、16K、B5R、16KR、A5R、自定义尺寸user defined size （140 mm× 182 mm 到304 mm×457 mm）和信封envelop（不包括exclude ISO-B5）手送纸盘Stack bypass 305 mm×457 mm、320 mm×450 mm（SRA3）、A3、B4、8K、A4、A4R、B5、16K、B5R、A5、A5R、自定义尺寸user defined size（99 mm×140 mm 到320 mm×457 mm）和信封envelop纸张厚度Thickness of sheets 纸盒Cassette纸盒cassette 1 64 to 120 g/m2纸盒cassette 2 64 to 163 g/m2手送纸盘stackbypass64 to 220 g/m2出纸托盘容量Tray capacity 100 张sheets（80 g/m2）电源 Power supply 220 V AC、50 Hz、4 A 最大功耗 Maximum Consumption 1.5kw尺寸（宽×深×高）Dimension(W*D*H) iR-ADV C2030/C2025：928 mm×565 mm×680 mm iR-ADV C2020：928 mm×565 mm×650 mm安装空间（宽×深）Install space (W*H) iR-ADV C2030/C2025：846 mm×680 mm（多功能托盘拉出时when using multifunction Tray）iR-ADV C2020：846 mm×650 mm（多功能托盘拉出时when using multifunction Tray）主机重量Weight iR-ADV C2030/C2025：约approx 87 kgiR-ADV C2020：约approx 76 kg打印规格 Print SpecificationUFR II （标配standard）打印分辨率Resolution 真正Real 1200dpi×1200dpi打印语言PDL UFR II接口Interface 10Base-T/100Base-TX/1000Base-T（RJ-45） USB 2.0 网络协议Network Protocol TCP/IP，IPX/SPX，Apple Talk，SMB/CIFS系统环境System Windows 2000（SP1 或更高版本or later）、Windows XP、Windows Vista、Windows 7、Windows Server 2003、Windows Server 2008、Mac OS X、Red Hat Linux 7.2、Solaris Version 2.6 或更高版本or laterPCL打印组件-AG1（选配）PCL print module (optional)打印分辨率Resolution 真正1200dpi×1200dpi打印语言PDL PCL 5c，PCL 6接口Interface 10Base-T/100Base-TX/1000Base-T（RJ-45） USB 2.0 网络协议 Network Protocol TCP/IP，IPX/SPX，Apple Talk，SMB/CIFS系统环境System Windows 2000（SP1 或更高版本or later）、Windows XP、Windows Vista、Windows 7、Windows Server 2003、Windows Server 2008、Mac OS X、Red Hat Linux 7.2、Solaris Version 2.6 或更高版本or laterPS打印组件-AG1（选配）PS print module (optional)打印分辨率Resolution 真正1200dpi×1200dpi打印语言PDL Genuine Adobe PS3接口Interface 10Base-T/100Base-TX/1000Base-T（RJ-45） USB 2.0 网络协议Network Protocol TCP/IP，IPX/SPX，Apple Talk，SMB/CIFS系统环境System Windows 2000（SP1 或更高版本or later）、Windows XP、Windows Vista、Windows 7、Windows Server 2003、Windows Server 2008、Mac OS X、Red Hat Linux 7.2、Solaris Version 2.6 或更高版本or later传真规格（选配）Fax (Optional)Super G3传真组件Fax module-AH1双路Super G3传真组件Fax module -AH1适用线路Circuit 公用交换电话网 PSTN调制解调速度Modem Speed Super G3：33.6kbps； G3：14.4kbps数据压缩方式Data Compress Method MH，MR，MMR，JBIG传输速度 Transmit Speed JBIG 大约2.6秒 Approx 2.6s发送原稿尺寸 Sending size A3-A5R（其中B5按照B4尺寸发送B5 is sent like B4；B5R，A5，A5R按照A4尺寸发送B5R，A5，A5R are sent like A4）接受传真尺寸 Receiving size A3-A5R扫描规格（选配）Scan specification (Optional)扫描方式Scan mode 推式pushing，拉式pulling 色彩方式Color mode 彩色colorful扫描分辨率Resolution 最大maximum 600dpi×600dpi文件存储格式（推式）File format(pushing) PDF：压缩Compression、轮廓contour、OCR、用户签名user signature、优化最适合网络的network optimization PDF、PDF/A-1b、Reader ExtensionsXPS：压缩compression、OCR、用户签名user signature耗材Consumption墨粉toner NPG-52墨粉（黑）black NPG-52墨粉（青）blue NPG-52墨粉（品红）redNPG-52墨粉（黄）yellow感光鼓organic photoconductive drum NPG-52感光鼓（黑）black NPG-52感光鼓（青）blue NPG-52感光鼓（品红）red NPG-52感光鼓（黄）yellow佳能复印纸Canon copy paper A4 70g复印纸 copy paper A3 70g复印纸copy paper A4 80g复印纸copy paper A3 80g复印纸copy paper。

复印机维修手册全集目录1.基础知识–复印机的工作原理–复印机的分类–复印机的组成部分–复印机的常见故障2.维修工具与设备–常用维修工具介绍–维修设备的选择和使用–安全使用维修工具的注意事项3.维修流程–维修前的准备工作–维修的常见步骤–维修后的测试与验证4.常见故障排除–复印机无法开机–打印质量不佳–纸张卡住或无法进纸–噪音过大或异味–其他常见故障解决方法5.维护与保养–日常维护注意事项–常用耗材的更换与保养–定期维护的步骤与注意事项6.安全与风险防范–维修过程中的安全注意事项–防止电击和火灾的措施–紧急情况处理方法1. 基础知识复印机的工作原理复印机是一种通过光学和电子技术来实现纸质文件的复制的设备。

它的工作原理主要包括以下几个步骤： 1. 扫描原稿：使用光学传感器将原稿的图像分解为光和暗的像素点，生成数字信号。

2. 图像处理：通过电子模块对原稿图像进行处理，包括增强、调整亮度等。

3. 感光鼓充电：使用高压电场将感光鼓表面充电，准备接收图像信息。

4. 曝光：通过激光或闪光灯等光源将扫描得到的数字信号转化为光信号，并照射在感光鼓上。

5. 显影：在感光鼓上涂上感光粉，光信号照射后，感光粉会被吸附在光和暗的像素点上。

6. 转印：感光鼓表面的感光粉转移到纸张上，生成复制品。

7. 定影：通过热或压力将感光粉固定在纸张上。

8. 清洁：清除感光鼓上的残留粉末，准备进行下一轮的复印。

复印机的分类根据使用的技术和原理不同，复印机主要可以分为以下几类： 1. 平板式复印机：将原稿放在平板上，通过扫描原稿和打印的方式来完成复制。

2. 单面扫描复印机：通过单面扫描原稿的方式来完成复制。

3. 双面扫描复印机：通过双面扫描原稿的方式来完成复制，可一次性完成双面复制。

4. 针式复印机：通过针头打印的方式来完成复制。

5. 激光复印机：通过激光和静电原理来完成复制。

复印机的组成部分一台复印机通常由以下几个主要部件组成： 1. 控制系统：负责控制复印机的工作流程和各个部件的协调工作。

佳能复印机维修手册-佳能复印机维修代码概要CANON 佳能 NP-2020/3020/3100/3200/3300复印机故障码E00定影故障码清除关电源开关,拆下机器左侧后下边的调整盖;打开电源开关后按调整板上维修程序工作开关 SW1;关电源开关后再打开E000 予热未完成电源开关 ON 后 1分钟 ,A503,J313-9的热敏电阻 TH1,A503, 副 CPU Q302-39(AN5口检测到定影温度低于 100度表示可能是热敏电阻 TH1开路 ; 定影灯 H1开路 ; 热敏开关 TSI 开路 ; 固态继继电器 SSR 故障 ; 主板故障E001 定影超温 A503,J313-9的热敏电阻 TH1,,A503, 副 CPU Q302-39(AN5口检测到定影温度超过 220度 ; 或热敏电阻 TH1短路 ,当 A503,Q309-14="1",超过 3秒后 Q309-13="0"使 : 1,A508,J303-7,ACOFF*="0"电源开关继电器 RL1动作切断 AC 电源 ;2,E00*→ A503, 副 CPU Q302-51(PF4口 , 将 E00故障存储到内存 ,如果故障排除后不将存储在内存的 E00故障码清除开机后一定时间 A504,A504门阵列电路 Q303-29(PT21口→ A505,Q367-2,15 的RLY="0"→A508,Q367-16 ACOFF*仍旧使电源开关继电器 RL1动作切断 AC 电源E004 SSR 短路电源开关 ON 后 , 当 A503,J325-1定影启动信号 HTRD 为OFF ,"0V" 时 A508,J326-2的 SSRON 检查信号却检测到 SSRON="1"超过 3秒E030 计数器 CNT1开路 A504门阵列电路 Q303-29(PT43口→ A505,Q338-b="1",c,J323-1 总计数器驱动信号 TCNTD* ="0"时Q339-C 的总计数器 CNT1开路检测信号EXTCNT*="0"→ A502主 CPU Q301-41(AN7口E202 扫描电路故障电源开关 ON 后 ,15秒内扫描初始化未完成 ;15秒内 AE 扫描未完成返回动作 ; 曝光后 10秒内扫描未完成返回动作注 :该故障发生时不出现故障码 , 仅操作面板全部按键被缩锁住E210 镜头电路故障电源开关 ON 后 ,20秒内 A503, 副 CPU Q302-47(PF0口 ,J311-6镜头原位传感器 LHP(Q2未检测镜头初始化完成 (未停在 1:1位置 ;按复印键后 ,20秒内镜头未到选定倍率位置 ; 或 A503, 副 CPU Q302-49(PF2口 ,302-2间隔挡光板原位传感器 SBHP(Q2未检测到间隔挡光板E221 曝光灯电路故障 A503, 副 CPU Q302-26(INT1,J311-603-5← J603-2零交叉信号 (ZXDP不稳定E400 ADF电路故障主板与 ADF 板通讯出错E500 分页器电路故障主板与分页器板通讯出错E700 主板电路故障电源开关 ON 后 A507,IPC(Q304无法初始化CANON 佳能 NP-2020/3020/3100/3200/3300复印机维修资料OPC 感光鼓直径:φ30毫米 ; 型号 :NPG-8;产品编号 :F43-4101-300单组份墨粉型号 :NPG-8墨粉 ; 产品编号 :F41-9601-320镜头使用可变焦距的镜头缩小时非图像区的消电使用可移动的间隔曝光挡板根据缩小倍率移动间隔曝光挡板位置使预曝光灯的光折射到鼓上进行曝光消电维修程序调整用电路板上电位器 ;SW1;R1,R2,R3的功能J51-9,VR1 → A502 J312-4→ J311-4→ J701-1 AE传感器增益 (AEGN调整J51-5,VR2→ A503 J312-8 AE传感器斜率 (AEAVL调整J51-3,VR3→ A503 J312-10 前沿空白 (PRWWA调整顺时针转动 VR3改变GRDON/="1"的时间使前沿空白消电宽度增大标准 2.0±1.0毫米 ,J51-4,VR4→ A503 J312-9 第二页前沿空白 (PRWWAB调整顺时针转动 VR3改变 GRDON/="1"的时间使前沿空白消电宽度增大标准 2.0±1.0毫米 ,J51-2,VR5→ A503 J312-11 前沿对位 (RGAVL调整顺时针转动 VR5前沿对位宽度增大J51-6,SW1→ A506 J312-7维修程序工作开关 (SRSWJ51-10,R1→ A506 J312-3(AEMN R1断开取消电源 ON 时的 AE 功能优先J51-11,R2→ A506 J312-2(SZKL R2断开取消原稿检测功能J51-12,R3→ A506 J312-1ATCLK R3断开取消自动复位功能主板高压单元A503,J305-1→ J801-7 鼓充电栅极电压 ON/控制信号 (GRDON/ GRDON/="1"时鼓充电栅极电压 =0,作为前沿空白消电 , 连续复印时纸间非图像区的消电A502,J305-2→ J801-6 鼓充电栅极电压调整电位器 VR301(GRAVL GRBC 调整标准鼓栅极电压 =-794±4VA503,J305-3→ J801-5 主充 /转印高压 ON/控制信号 (HVTON/A509,J305-4→ J801-4 高压单元供电 +24VAA503,J305-5→ J801-3 显影 AC 偏压 ON/控制信号 (ACBON/ 1300V p-pA503,J305-6→ J801-2 显影 DC 偏压调整信号 (DCBC/ (DCBC在 16~6V 之间变化, →高压单元 J801-2 DCBC 控制直流显影偏压在 -80~-450V 之间变化A509,J305-7→ J801-1 高压单元供电 GND主板 A503,J325-1(定影灯 SSR ON驱动命令信号HTRD +5V→ 定影灯 SSR -3(SSR -4 GND 定影灯 SSR -1, 2→ SSR 导通检测电路板CANON 佳能 NP-2020/3020/3100/3200/3300复印机测试 /调整维修程序工作模式 1, 按维修程序调整用电路板上的维修程序工作开关 SW1进入维修程序模式2, 用数字键 , 键入维修程序号→按分页 /分组键执行维修程序工作模式3, 再按分页 /分组键停止执行维修程序工作模式维修程序模式号 4, 按调整电路板上维修程序工作开关 SW1(或关电源开关退出工作模式 .0 AE传感器增益调整稿台上放试印稿1, 稿台放试印稿 , 用数字键 , 键入维修程序号 0 "AE传感器增益 (AEGN调整 "2, 按分页 /分组键 , 执行 AE 传感器增益调整 , 扫描曝光灯架将移动到 AE 测量点并使曝光灯 ON 大约 8秒 ; 调整 VR1使显示值 =20(2.0V3, 按分页 /分组键 , 停止执行 AE 传感器增益调整 , 曝光灯 OFF , 扫描曝光灯架将返回到原位 ;稿台上改换为放报纸1, 按分页 /分组键 , 扫描灯架移动到 AE 测量点曝光灯 ON 大约 8秒 , 将 AE 传感器读出的报纸稿的输出电压显示值记下2, 按分页 /分组键 , 曝光灯 OFF , 扫描曝光灯架将返回到原位 ; 页数显示为 "0"1 AE传感器斜率调整 3, 用数字键 , 键入维修程序号 1, "AE传感器斜率调整 "4, 按分页 /分组键 , 调整 VR2, 使 AE 传感器的输出电压显示值 =读出的报纸稿的显示值5, 按分页 /分组键 , 停止调整 , 曝光灯 OFF , 扫描曝光灯架将返回到原位 ;2 电源频率显示例 :-05表示电源电压的频率 49.5Hz3 予曝光灯和主电机 ON4 操作面板全部 LED 灯 ON5 原稿尺寸传感器 -0输出电压稿盖合上显示数大于 18(1.8V,稿盖打开显示数小于 40(4.0V6 原稿尺寸传感器 -1输出电压稿盖合上显示数大于 18(1.8V,稿盖打开显示数小于 40(4.0V7 原稿尺寸传感器 -2输出电压稿盖合上显示数大于 18(1.8V,稿盖打开显示数小于 40(4.0VAE 复印模式AE 模式原稿浓度扫描检测时 , 曝光灯电压固定在 70V;AE 传感器接受到的光越强输出电压越低 , 根据 AE 传感器输出电压控制直流显影偏压AE 传感器输出电压低于 1.0V 时保持在 1.0V; 超过 AE 传感器斜率调整电位器VR2 AEAVL的设定值时曝光灯亮度调整复印机前门内的复印浓度调整电位器HDVL → A502 J324-3(模拟口 ,CPU 根据复印浓度调整电位器 HDVL 的电压 , 使 A502,J303-4曝光灯亮度控制信号 LINT 在16~10V 之间变化→曝光灯控制板 J603-3 使灯控制板 J602-1,3的曝光灯电压在 165~100V 之间变化鼓充电栅极电压调整主板 A502,J305-2的鼓充电栅极电压调整电位器VR301(GRAVL→高压单元J801-6 GRBC 调整标准鼓栅极电压 =-794±4V显影偏压调整直流显影偏压在初始旋转 ;AE 检测 ; 扫描灯架返回 ; 最后旋转期间为 -320V操作面板上的复印浓度浓 /淡键可使 A503 J305-6的直流显影偏压控制信号(DCBC在 16~6V 之间变化, →高压单元 J801-2 DCBC 控制直流显影偏压在 -80~-450V 之间变化。

佳能打印机维修手册：LBP3018 FIGURE 100FIGURE & KEY NO.PARTSNUMBERANKQ'TY DESCRIPTIONSERIAL NUMBER/REMARKSSVC100NPN RF EXTERNAL COVERS, PANELS, ETC.1FM3-5665-0001FRONT COVER ASS'Y BLACK MODEL1FM3-5653-0001FRONT COVER ASS'Y WHITE MODEL2FM3-6975-0001PAPER PICK-UP TRAY ASS'Y i-SENSYS LBP30102FM3-5666-0001PAPER PICK-UP TRAY ASS'Y i-SENSYS LBP3010B2FM3-6977-0001PAPER PICK-UP TRAY ASS'Y i-SENSYS LBP31002FM3-6976-0001PAPER PICK-UP TRAY ASS'Y LASER SHOT LBP3018 2FM3-7123-0001PAPER PICK-UP TRAY ASS'Y LASER SHOT LBP3018B 2FM3-6974-0001PAPER PICK-UP TRAY ASS'Y LASER SHOT LBP3050 2FM3-6978-0001PAPER PICK-UP TRAY ASS'Y LASER SHOT LBP3100 2FM3-7120-0001PAPER PICK-UP TRAY ASS'Y LASER SHOT LBP3100B 2FM3-6979-0001PAPER PICK-UP TRAY ASS'Y LASER SHOT LBP3108 2FM3-7124-0001PAPER PICK-UP TRAY ASS'Y LASER SHOT LBP3108B 2FM3-7119-0001PAPER PICK-UP TRAY ASS'Y LASER SHOT LBP3150 2FM3-5654-0001PAPER PICK-UP TRAY ASS'Y Satera LBP3100 3FC8-3063-0001PAPER DELIVERY TRAY ASS'Y BLACK MODEL 3FC8-3045-0001PAPER DELIVERY TRAY ASS'Y WHITE MODEL 4FU6-8599-0001LABEL, DOCUMENT PROHIBITION BLACKMODEL4FU6-8597-0001LABEL, DOCUMENT PROHIBITION WHITE MODEL5FM3-5667-0001LEFT COVER ASS'Y BLACK MODEL5FM3-5655-0001LEFT COVER ASS'Y WHITE MODEL6FC8-3053-0001RIGHT COVER ASS'Y BLACK MODEL6FC8-3020-0001RIGHT COVER ASS'Y WHITE MODEL7FC8-3030-0001STOPPER, POST CARD100V8FC8-3055-0001DOOR, CARTRIDGE BLACK MODEL8FC8-3023-0001DOOR, CARTRIDGE WHITE MODEL9FC8-3028-0001STOPPER, PAPER10FM3-5663-0001TOP COVER ASSEMBLY BLACK MODEL10FM3-5650-0001TOP COVER ASSEMBLY WHITE MODEL11XA9-1670-0002SCREW, D, M3X812RC2-3004-0001EMBLEM, LASER SHOT BLACK MODEL LASER SHOT,i-SENSYS12RC1-6217-0001EMBLEM, LASER SHOT WHITE MODEL LASER SHOT,i-SENSYS 12FC5-4822-0001PLATE, NAME Satera 13FC8-3064-0001STOPPER, PAPER, A BLACK MODEL 13FC8-3029-0001STOPPER, PAPER, A WHITE MODEL 14FM3-6972-0001TRAY, SINGLE SHEET FEED BLACK MODEL 14FM3-5660-0001TRAY, SINGLE SHEET FEED WHITE MODEL 15FC8-3056-0001COVER, REAR BLACK MODEL 15FC8-3024-0001COVER, REARWHITE MODEL 16FC8-3067-0001TRAY, PAPER DELIVERY BLACK MODEL 16FC8-3050-0001TRAY, PAPER DELIVERY WHITE MODEL 17FU6-8598-0001LABEL, JAM CLEARING BLACK MODEL 17FU6-8595-0001LABEL, JAM CLEARINGWHITE MODELFIGURE & KEY NO.PARTS NUMBER A N KQ'TY DESCRIPTIONSERIAL NUMBER/REMARKS S V CFIGURE 101FIGURE & KEY NO.PARTSNUMBERRANKQ'TY DESCRIPTIONSERIAL NUMBER/REMARKSSVC101NPN RF INTERNAL COMPONENTS 11FL2-9294-0001PANEL, REAR2RU5-2953-0001CONTACT, CABLE3XB2-7300-6052SCREW,W/WASHER,M3X64XB4-5401-0052SCREW, P, M4X105FM3-5409-0001ENGINE CONTROL PCB ASS'Y100V,120V5FM3-5410-0001ENGINE CONTROL PCB ASS'Y230V6FM3-5661-0001PICK-UP TRANSFER FRAME ASS'Y7RU5-2942-0001SPRING, COMPRESSION8RU5-2941-0001SPRING, COMPRESSION9RC2-1067-0001BUSHING10RC2-1066-0001BUSHING11RL1-1443-0001ROLLER, PAPER PICK-UP12RM1-4023-0001ROLLER, TRANSFER13FM3-5737-0001MAIN CONTROLLER PCB ASSEMBLY14PPM CN13FM3-5738-0001MAIN CONTROLLER PCB ASSEMBLY14PPM EXCEPT CN13FM3-5734-0001MAIN CONTROLLER PCB ASSEMBLY16PPM JP13FM3-5735-0001MAIN CONTROLLER PCB ASSEMBLY16PPM CN13FM3-5736-0001MAIN CONTROLLER PCB ASSEMBLY16PPM EXCEPT JP,CN 14RM1-4006-0001SEPARATION PAD ASS'YFIGURE 102FIGURE & KEY NO.PARTSNUMBERRANKQ'TY DESCRIPTIONSERIAL NUMBER/REMARKSSVC102NPN RF INTERNAL COMPONENTS 21FM3-7122-0001FIXING PAPER DELIVERY ASS'Y100V 1FM3-5662-0001FIXING PAPER DELIVERY ASS'Y120V 1FM3-6973-0001FIXING PAPER DELIVERY ASS'Y230V 2FM3-7121-0001FIXING FILM ASSEMBLY100V 2RM1-4009-0001FIXING FILM ASSEMBLY120V 2RM1-4010-0001FIXING FILM ASSEMBLY230V 3RC2-1183-0001ROLLER, PRESSURE4RU5-2943-0002SPRING, TENSIONFIGURE 103FIGURE & KEY NO. PARTS NUMBERRANKQ'TY DESCRIPTIONSERIAL NUMBER/REMARKSSVC103NPN RF INTERNAL COMPONENTS 3 1RL1-1450-0001MOTOR, DC24V2RK2-1697-0001FFC, LASER3RM1-4030-0001LASER SCANNER ASS'Y4FM3-6144-0001MOTOR PCB ASS'YFIGURE 001FIGURE & KEY NO. PARTS NUMBERRANKQ'TY DESCRIPTIONSERIAL NUMBER/REMARKSSVC001NPN RF ACCESSORIES1RH9-1169-0001CORD, POWER, 230V AU1RH9-1166-0001CORD, POWER, 230V CN1RK2-1315-0001CORD, POWER, 230V EUR,ASIA,IN 1RH9-1164-0001CORD, POWER, 120V LTN1FK2-4390-0001CORD, POWER, 100V JP2FK2-7768-0001CD-ROM, USER SOFTWARE LBP3010 EUR English,French,German,It alian,Spanish,Russian2FK2-7769-0001CD-ROM, USER SOFTWARE LBP3010 EUR English,Dutch,Danish,Nor wegian,Finnish,Swedish,P olish 2FK2-7770-0001CD-ROM, USER SOFTWARE LBP3018 CN,LBP3050 ASIA2FK2-8500-0001CD-ROM, USER SOFTWARE LBP3018B IN2FK2-7772-0001CD-ROM, USER SOFTWARE LBP3100 EUR English,French,German,It alian,Spanish,Russian2FK2-7814-0001CD-ROM, USER SOFTWARE LBP3100 EUR English,Dutch,Danish,Nor wegian,Finnish,Swedish,P olish 2FK2-7771-0001CD-ROM, USER SOFTWARE LBP3100 JP2FK2-7816-0001CD-ROM, USER SOFTWARE LBP3100 LTN,LBP3108 CN,LBP3150 ASIA2FK2-7815-0001CD-ROM, USER SOFTWARE LBP3100B AU 2FK2-8499-0001CD-ROM, USER SOFTWARE LBP3108B IN 3RK2-1302-0001CABLE,USB CN,ASIA,IN。
