佳能复印机维修代码[1]

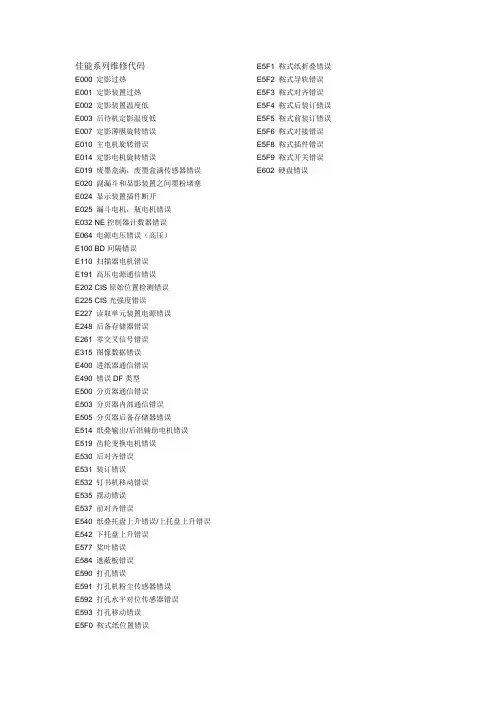

佳能系列维修代码E000 定影过热E001 定影装置过热E002 定影装置温度低E003 后待机定影温度低E007 定影薄膜旋转错误E010 主电机旋转错误E014 定影电机旋转错误E019 废墨盒满，废墨盒满传感器错误E020 副漏斗和显影装置之间墨粉堵塞E024 显示装置插件断开E025 漏斗电机，瓶电机错误E032 NE控制器计数器错误E064 电源电压错误（高压）E100 BD间隔错误E110 扫描器电机错误E191 高压电源通信错误E202 CIS原始位置检测错误E225 CIS光强度错误E227 读取单元装置电源错误E248 后备存储器错误E261 零交叉信号错误E315 图像数据错误E400 进纸器通信错误E490 错误DF类型E500 分页器通信错误E503 分页器内部通信错误E505 分页器后备存储器错误E514 纸叠输出/后沿辅助电机错误E519 齿轮变换电机错误E530 后对齐错误E531 装订错误E532 钉书机移动错误E535 摆动错误E537 前对齐错误E540 纸叠托盘上升错误/上托盘上升错误E542 下托盘上升错误E577 桨叶错误E584 遮蔽板错误E590 打孔错误E591 打孔机粉尘传感器错误E592 打孔水平对位传感器错误E593 打孔移动错误E5F0 鞍式纸位置错误E5F1 鞍式纸折叠错误E5F2 鞍式导轨错误E5F3 鞍式对齐错误E5F4 鞍式后装订错误E5F5 鞍式前装订错误E5F6 鞍式对接错误E5F8 鞍式插件错误E5F9 鞍式开关错误E602 硬盘错误。

佳能复印机维修代码?佳能复印机维修代码,Free Flash Games c1 佳能NPA2Z型复印机复印图像全白故障现象：复印出来的稿件全是一片白色，没有任何图像。

分析与检修：开机复印，观察发现空白曝光灯在原稿台前进过程中不亮。

检查各印制电路板上的接插件，及各电晕器之间连接用的高压电缆线的接插件，均接触良好。

试将服务方式I/O显示方式的地址置于EA，发现电晕器从前旋转到后期间均为高电平，由此判断高压变压器或显影偏压控制电路有故障。

经仔细检查，发现高压变压器HVT损坏。

处理方法：更换为同型号HVT后试机，故障排除。

2 佳能NPA2Z型复印机复印图像全黑故障现象：不管原稿台上放置的是白纸还是图像，复印出来的全是一片黑色，无任何字符。

分析与检修：引起复印图像全黑的原因主要有：1）曝光灯不亮；2）电晕器不良；3）光路系统工作异常；4）感光鼓损坏或接地不良。

加电开机，使复印进入复印状态，观察发现原稿扫描曝光灯不亮。

关机拔下曝光灯用电源接插件J17，用万用表R×1挡测J17①、②脚之间的电阻值为1Ω左右。

再接通接插件J17，将万用表AC 6V挡COM表笔接灯调节器上的接插件J202④脚、OUTPUT表笔接J302的③脚，打开电源，在原稿台前进过程中测电压为0.3V左右，由此判断DC控制器不良。

经仔细检查，发现DC控制器已损坏。

处理方法：更换为同型号DC控制器后试机，故障排除。

3 佳能NP270型复印机复印件上有纵向黑带故障现象：复印图像在走纸方向出现黑色条带。

分析与检修：按“缩小/放大”键，纵向黑带位置不变，由此判断故障的原因主要有：1）曝光灯有问题；2）清洁器与感光鼓间有异物；3）感光鼓上部分区域只充电不曝光；4）热辊磨损后墨粉硅油泥透过磨损处浸出。

经逐一仔细检查，发现曝光灯已损坏了2个。

处理方法：更换2个24V/1.6W曝光灯后试机，故障排除。

4 佳能NP270型复印机复印件上有纵向黑带故障现象：复印过程中，复印件突然变黑，但黑中有字。

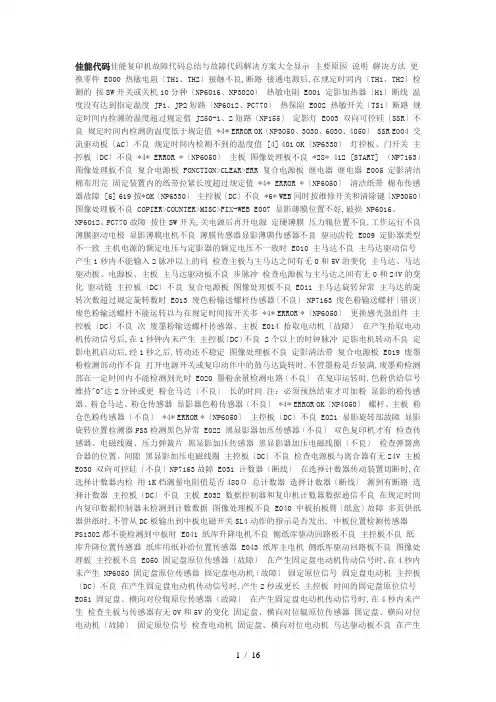

佳能代码佳能复印机故障代码总结及故障代码解决方案大全号码显示主要原因说明解决方法更换零件E000 热敏电阻〔TH1、TH2〕接触不良，断路接通电源后，在规定时间内〔TH1、TH2〕检测的按SW开关或关机10分种〔NP6016、NP3020〕热敏电阻E001 定影加热器〔H1〕断线温度没有到达指定温度 JP1、JP2短路〔NP6012、PC770〕热保险E002 热敏开关〔TS1〕断路规定时间内检测的温度超过规定值 J250-1、2短路〔NP155〕定影灯E003 双向可控硅〔SSR〕不良规定时间内检测的温度低于规定值 *4* ERROR OK〔NP3050、3030、6030、4050〕 SSRE004 交流驱动板〔AC〕不良规定时间内检测不到的温度值 [4] 401 OK〔NP6330〕灯控板、门开关主控板〔DC〕不良 *4* ERROR *〔NP6050〕主板图像处理板不良 *28* 412 [START] 〔NP7163〕图像处理板不良复合电源板 FONCTION>CLEAR>ERR 复合电源板继电器继电器E005 定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值 *4* ERROR *〔NP6050〕清洁纸带棉布传感器故障 [6] 619按*OK〔NP6330〕主控板〔DC〕不良 *6* WEB同时按维修开关和清除键〔NP3050〕图像处理板不良 COPIER>COUNTER>MISC>FIX-WEBE007 显影薄膜位置不好，破损 NP6016、NP6012、PC770故障按住SW开关，关电源后再开电源定硬薄膜压力辊位置不良，工作运行不良薄膜驱动电极显影薄膜电机不良薄膜传感器显影薄膜传感器不良驱动齿轮E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时E010 主马达不良主马达驱动信号产生1秒内不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链主控板〔DC〕不良复合电源板图像处理板不良E011 主马达旋转异常主马达的旋转次数超过规定旋转数时E013 废色粉输送螺杆传感器〔不良〕 NP7163废色粉输送螺杆〔错误〕废色粉输送螺杆不能运转以及在规定时间按开关多 *4* ERROR *〔NP6050〕更换感光鼓组件主控板〔DC〕不良次废墨粉输送螺杆传感器、主板E014 拾取电动机〔故障〕在产生拾取电动机传动信号后，在1秒钟内未产生主控板〔DC〕不良 2个以上的时钟脉冲定影电机转动不良定影电机启动后，经1秒之后，转动还不稳定图像处理板不良定影清洁带复合电源板E019 废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否装满，废墨粉检测部在一定时间内不能检测到光时E020 墨粉余量检测电路〔不良〕在复印运转时，色粉供应信号维持“0”达2分钟或更粉仓马达〔不良〕长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器〔不良〕 *4* ERROR OK〔NP4050〕螺杆、主板粉仓色粉传感器〔不良〕 *4* ERROR *〔NP6050〕主控板〔DC〕不良E021 显影旋转部故障显影旋转位置检测器PS3检测黑色异常E022 黑显影器加压传感器〔不良〕双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈〔不良〕检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板〔DC〕不良检查电源板与离合器有无24V 主板E030 双向可控硅〔不良〕NP7163故障E031 计数器〔断线〕在选择计数器传动装置切断时，在选择计数器内检用1K档测量电阻值是否480Ω 总计数器选择计数器〔断线〕测到有断路选择计数器主控板〔DC〕不良主板E032 数据控制器和复印机计数器数据通信不良在规定时间内复印数据控制器未检测到计数数据图像处理板不良E040 中板抬板臂〔纸盒〕故障多页供纸器供纸时，不管从DC板输出到中板电磁开关SL4动作的指示是否发出，中板位置检测传感器PS1302都不能检测到中板时E041 纸库升降电机不良侧纸库驱动回路板不良主控板不良纸库升降位置传感器纸库用纸补给位置传感器E043 纸库主电机侧纸库驱动回路板不良图像处理板主控板不良E050 固定盘原位传感器〔故障〕在产生固定盘电动机传动信号时，在4秒内未产生 NP6050 固定盘原位传感器固定盘电动机〔故障〕固定原位信号固定盘电动机主控板〔DC〕不良在产生固定盘电动机传动信号时，产生2秒或更长主控板时间的固定盘原位信号E051 固定盘、横向对位辊原位传感器〔故障〕在产生固定盘电动机传动信号时，在4秒内未产生检查主板与传感器有无0V和5V的变化固定盘、横向对位辊原位传感器固定盘、横向对位电动机〔故障〕固定原位信号检查电动机固定盘、横向对位电动机马达驱动板不良在产生固定盘电动机传动信号时，产生2秒或更长马达驱动板主控板〔DC〕不良时间的固定盘原位信号主控板或板上的保险E053 横向定位纸边缘传感器〔故障〕电源开关接通后，1秒钟内横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关NP6330 横向定位电动机〔故障〕产生检查主板与传感器有无0V和5V的变化记录马达、马达驱动板马达驱动板不良检查电动机主板主控板〔DC〕不良E054 双面组件的双面搬送辊驱动故障复印纸输送到双面组件时，双面输送辊1原位传感器PS23不能检测到双面输送辊1的原始位置时E055 双面组件横向对位导板驱动故障当横向对位导板开始原位检测后，双面驱动电路板检测到超过最大移动量时E060 电极丝清洁器原位开关〔不良〕清洁器通过第一开关检测范围后，20秒内另一个开检查主板与马达之间有无12V 传感器、清洁马达NP6330 电极丝清洁器后位开关〔不良〕关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达〔不良〕马达驱动板不良主控板〔DC〕不良E064 复合电源电路板不良〔高压〕复合电源电路板的输出值与反馈值之间有大的差距桂林GP220出两条黑线〔换鼓组件〕转印器、感光鼓套件、除电针、显影器高压电线套管、复合电源板、主板COPIER>ADJUST>HV-PRI(输入数据)检查DC-CPU用DIMM插口E065 主控板〔DC〕不良复合电源电路板的高压漏电的时候配线短路 (NP6030、NP6016)E066 温湿度传感器故障图像稳定化补正控制时，DC控制板不能检测到温度传感器信号和湿度传感器信号时E100 激光总成不良〔0001〕图像形成中没有产生BD信号时〔2页之后给纸时〕BD回路板不良〔0002〕激光ON之后2秒之内未产生BD信号时〔1页给纸时〕激光驱动回路板不良CCD回路板图像处理板E110 激光扫描电机不良激光扫描电机驱动信号发生之后，未到达规定速度时激光扫描驱动基板不良到达一定速度之后，从规定速度偏离时激光扫描总成低压电源板图像处理板主控板〔DC〕不良E191 主控板〔DC〕和复合电源板之间通信不良通信数据8秒以上不更新时或通信时连续3次发生异常时复合电源板主控板〔DC〕不良E196 DC控制板EEPROM故障 DC控制板上的EEPROM〔IC212〕发生异常时E197 机内通信故障打印机内部的机内通信连续，多次发生时。

佳能复印机故障代码总结及故障代码解决方案大全1.E000：温度过高这个故障代码通常表示复印机温度过高，可能由于散热器堵塞或风扇故障引起。

解决方案包括清理散热器和风扇，确保良好的散热。

2.E001：温度过低这个故障代码表示复印机温度过低，可能由于加热装置故障引起。

解决方案包括检查加热装置的连接和电源，确保其正常工作。

3.E100：激光扫描器故障这个故障代码表示激光扫描器故障，可能由于激光发射模块或光标传感器故障引起。

解决方案包括检查激光发射模块和光标传感器的连接，必要时更换故障部件。

4.E202：显像装置故障这个故障代码表示显像装置故障，可能由于显像装置马达或驱动电路故障引起。

解决方案包括检查显像装置马达和驱动电路的连接，必要时更换故障部件。

5.E301：传送装置故障这个故障代码表示传送装置故障，可能由于传送装置马达或驱动电路故障引起。

解决方案包括检查传送装置马达和驱动电路的连接，必要时更换故障部件。

6.E400：输入纸盒故障这个故障代码通常表示输入纸盒出现问题，可能由于纸盒传感器故障或纸张堵塞引起。

解决方案包括检查纸盒传感器和纸张路径是否正常，清理纸张堵塞。

7.E514：废纸盒满这个故障代码表示废纸盒已满，需要更换或清空废纸盒。

解决方案包括更换或清空废纸盒，并定期清理废纸。

8.E602：硒鼓装置故障这个故障代码表示硒鼓装置故障，可能由于硒鼓马达或驱动电路故障引起。

解决方案包括检查硒鼓马达和驱动电路的连接，必要时更换故障部件。

9.E716：温度过高这个故障代码通常表示打印头温度过高，可能由于打印头散热器堵塞或风扇故障引起。

解决方案包括清理打印头散热器和风扇，确保良好的散热。

10.E808：硬盘故障这个故障代码表示硬盘故障，可能由于硬盘连接问题或硬盘本身的故障引起。

解决方案包括检查硬盘连接和电源，必要时更换硬盘。

总结：。

佳能复印机维修代码（一）显示代码（{1}）109 定影主热敏电阻(TA1)温度检测110 定影辅热敏电阻(TA2)温度检测(二) I/0状态({2}) (AE键操作)206 定影主(辅)热敏电阻电压显示207 同上(三)调整状态({3})301 AE扫描时的灯亮度调节302 AE时(显影偏压)标准点调节-26~+26303 AE时(显影偏压)深浅调节-26~+26305 前端余自调节0∽6332单位:0.27mm306 前端空缺幅度调节(空白挡光板关闭时与关闭空白用开合挡光板同步) 0~63 标:32307 分页复印装置方面的前端对位调节(对位辊动作时) 0~63 标:32 311 左右空白调节(等倍时) 0~15 8312 左右空白调节(缩小时) -10~+10 0317 萤光灯预热电流调节-9~+9(四)动作/检测状态({4})402 主充电清洁403 转印辊清洁404 定影压力辊固定状态405 定影薄膜初期旋转状态406 接触而检查407 定影薄膜横自复位408 扫描头检查409 操作部全亮灯410 光学系统停止前进411 预爆光灯ON450 备用RAM清除NP-6030型复印机维修代码*1* DISPLAYFTMP(定影温度)0C LAMP 曝光灯电压:_VBTMP(机内温度主板上) 0C PV 一次高压: VAE PC-M HAERR BB PEDI:台座的自诊EE DF:原搞供纸系统的自诊HH SORT:分页器自诊ALRM CC PEDI:台架警台内容FF DF:输稿器内容II SORT:颁器内容JJ SORT:分页器内容*2* I/0Poo9－4BIT主马达SSR驱动检测号。

H.驱动中L.OK*3* ADJUSTLIGH－5 IJ用AE－SLOPAE－LIGHTREGIST 前端非复印区调整（定位）－127~127LE－BLANK 前端定位宽变调查－127~127FR－BLANK 前侧非复印区调整0~255BK－BLANK 内侧非复印区调整0~255＊PRIMARY 一次外加电压补正值－127~127 BIAS 显影偏压DC部分调整－25~25＊IP－OFST APVC测定电流补正值PWR－OFST 高压输出补正值BOOK－ERA 书边框宽度消除15~34DOC－STOP 用RF时原稿停止调查－7~7＊4＊FUNCTIONTONER－S 设置时的墨粉补充APVC－MSR 设置时的APVC测定BK－ROT 显影且空回转ERROR E000、E001、E002、E003显示时的解除方法（关电）DISP－LED 操作部板全点灯CD－CHK 检查液晶部的点灯。

佳能复印机维修手册佳能复印机维修代码CANON 佳能NP-2020/3020/3100/3200/3300复印机故障码E00定影故障码清除关电源开关，拆下机器左侧后下边的调整盖；打开电源开关后按调整板上维修程序工作开关SW1；关电源开关后再打开E000 予热未完成电源开关ON后1分钟,A503,J313-9的热敏电阻TH1,A503,副CPU Q302-39(AN5口)检测到定影温度低于100度表示可能是热敏电阻TH1开路;定影灯H1开路;热敏开关TSI开路;固态继继电器SSR故障;主板故障E001 定影超温A503,J313-9的热敏电阻TH1,,A503,副CPU Q302-39(AN5口)检测到定影温度超过220度;或热敏电阻TH1短路, 当A503,Q309-14="1",超过3秒后Q309-13="0"使: 1,A508,J303-7,ACOFF*="0"电源开关继电器RL1动作切断AC电源;2,E00*→A503,副CPU Q302-51(PF4口),将E00故障存储到内存, 如果故障排除后不将存储在内存的E00故障码清除开机后一定时间A504,A504门阵列电路Q303-29(PT21口)→A505,Q367-2,15 的RLY="0"→A508,Q367-16 ACOFF*仍旧使电源开关继电器RL1动作切断AC电源E004 SSR短路电源开关ON后,当A503,J325-1定影启动信号HTRD为OFF,"0V"时A508,J326-2的SSRON检查信号却检测到SSRON="1"超过3秒E030 计数器CNT1开路A504门阵列电路Q303-29(PT43口)→A505,Q338-b="1",c,J323-1 总计数器驱动信号TCNTD* ="0"时Q339-C的总计数器CNT1开路检测信号EXTCNT*="0"→A502主CPU Q301-41(AN7口)E202 扫描电路故障电源开关ON后,15秒内扫描初始化未完成;15秒内AE扫描未完成返回动作;曝光后10秒内扫描未完成返回动作注:该故障发生时不出现故障码,仅操作面板全部按键被缩锁住E210 镜头电路故障电源开关ON后,20秒内A503,副CPU Q302-47(PF0口),J311-6镜头原位传感器LHP(Q2)未检测镜头初始化完成(未停在1:1位置);按复印键后,20秒内镜头未到选定倍率位置;或A503,副CPU Q302-49(PF2口),302-2间隔挡光板原位传感器SBHP(Q2)未检测到间隔挡光板E221 曝光灯电路故障A503,副CPU Q302-26(INT1),J311-603-5←J603-2零交叉信号(ZXDP)不稳定E400 ADF电路故障主板与ADF板通讯出错E500 分页器电路故障主板与分页器板通讯出错E700 主板电路故障电源开关ON后A507,IPC(Q304)无法初始化CANON 佳能NP-2020/3020/3100/3200/3300复印机维修资料OPC感光鼓直径:φ30毫米;型号:NPG-8;产品编号:F43-4101-300 单组份墨粉型号:NPG-8墨粉;产品编号:F41-9601-320镜头使用可变焦距的镜头缩小时非图像区的消电使用可移动的间隔曝光挡板根据缩小倍率移动间隔曝光挡板位置使预曝光灯的光折射到鼓上进行曝光消电维修程序调整用电路板上电位器;SW1;R1,R2,R3的功能J51-9,VR1 →A502 J312-4→J311-4→J701-1 AE传感器增益(AEGN)调整J51-5,VR2→A503 J312-8 AE传感器斜率(AEAVL)调整J51-3,VR3→A503 J312-10 前沿空白(PRWWA)调整顺时针转动VR3改变GRDON/="1"的时间使前沿空白消电宽度增大标准2.0±1.0毫米,J51-4,VR4→A503 J312-9 第二页前沿空白(PRWWAB)调整顺时针转动VR3改变GRDON/="1"的时间使前沿空白消电宽度增大标准2.0±1.0毫米,J51-2,VR5→A503 J312-11 前沿对位(RGAVL)调整顺时针转动VR5前沿对位宽度增大J51-6,SW1→A506 J312-7维修程序工作开关(SRSW)J51-10,R1→A506 J312-3(AEMN) R1断开取消电源ON时的AE 功能优先J51-11,R2→A506 J312-2(SZKL) R2断开取消原稿检测功能J51-12,R3→A506 J312-1ATCLK R3断开取消自动复位功能主板高压单元A503,J305-1→J801-7 鼓充电栅极电压ON/控制信号(GRDON/) GRDON/="1"时鼓充电栅极电压=0,作为前沿空白消电,连续复印时纸间非图像区的消电A502,J305-2→J801-6 鼓充电栅极电压调整电位器VR301(GRAVL) GRBC 调整标准鼓栅极电压=-794±4VA503,J305-3→J801-5 主充/转印高压ON/控制信号(HVTON/) A509,J305-4→J801-4 高压单元供电+24VAA503,J305-5→J801-3 显影AC偏压ON/控制信号(ACBON/) 1300V p-pA503,J305-6→J801-2 显影DC偏压调整信号(DCBC/) (DCBC)在16～6V之间变化,→高压单元J801-2 DCBC 控制直流显影偏压在-80～-450V之间变化A509,J305-7→J801-1 高压单元供电GND主板A503,J325-1（定影灯SSR ON驱动命令信号HTRD +5V）→定影灯SSR -3（SSR -4 GND）定影灯SSR -1，2→SSR导通检测电路板CANON 佳能NP-2020/3020/3100/3200/3300复印机测试/调整维修程序工作模式1,按维修程序调整用电路板上的维修程序工作开关SW1进入维修程序模式2,用数字键,键入维修程序号→按分页/分组键执行维修程序工作模式3,再按分页/分组键停止执行维修程序工作模式维修程序模式号4,按调整电路板上维修程序工作开关SW1(或关电源开关)退出工作模式.0 AE传感器增益调整稿台上放试印稿1,稿台放试印稿,用数字键,键入维修程序号0 "AE传感器增益(AEGN)调整"2,按分页/分组键,执行AE传感器增益调整,扫描曝光灯架将移动到AE测量点并使曝光灯ON大约8秒;调整VR1使显示值=20(2.0V) 3,按分页/分组键,停止执行AE传感器增益调整,曝光灯OFF,扫描曝光灯架将返回到原位;稿台上改换为放报纸1,按分页/分组键,扫描灯架移动到AE测量点曝光灯ON大约8秒,将AE传感器读出的报纸稿的输出电压显示值记下2,按分页/分组键,曝光灯OFF,扫描曝光灯架将返回到原位;页数显示为"0"1 AE传感器斜率调整3,用数字键,键入维修程序号1, "AE传感器斜率调整"4,按分页/分组键,调整VR2,使AE传感器的输出电压显示值=读出的报纸稿的显示值5,按分页/分组键,停止调整,曝光灯OFF,扫描曝光灯架将返回到原位;2 电源频率显示例:-05表示电源电压的频率49.5Hz3 予曝光灯和主电机ON4 操作面板全部LED灯ON5 原稿尺寸传感器-0输出电压稿盖合上显示数大于18(1.8V),稿盖打开显示数小于40(4.0V)6 原稿尺寸传感器-1输出电压稿盖合上显示数大于18(1.8V),稿盖打开显示数小于40(4.0V)7 原稿尺寸传感器-2输出电压稿盖合上显示数大于18(1.8V),稿盖打开显示数小于40(4.0V)AE复印模式AE模式原稿浓度扫描检测时,曝光灯电压固定在70V;AE传感器接受到的光越强输出电压越低,根据AE传感器输出电压控制直流显影偏压AE传感器输出电压低于1.0V时保持在1.0V;超过AE传感器斜率调整电位器VR2 AEAVL的设定值时曝光灯亮度调整复印机前门内的复印浓度调整电位器HDVL→A502 J324-3(模拟口),CPU根据复印浓度调整电位器HDVL的电压,使A502,J303-4曝光灯亮度控制信号LINT在16～10V之间变化→曝光灯控制板J603-3)使灯控制板J602-1,3的曝光灯电压在165～100V之间变化鼓充电栅极电压调整主板A502,J305-2的鼓充电栅极电压调整电位器VR301(GRAVL)→高压单元J801-6 GRBC 调整标准鼓栅极电压=-794±4V显影偏压调整直流显影偏压在初始旋转;AE检测;扫描灯架返回;最后旋转期间为-320V操作面板上的复印浓度浓/淡键可使A503 J305-6的直流显影偏压控制信号(DCBC)在16～6V之间变化,→高压单元J801-2 DCBC 控制直流显影偏压在-80～-450V之间变化。

佳能复印机故障代码总结及故障代码解决方案大全号码显示主要原因说明解决方法更换零件E000 热敏电阻（TH1、TH2）接触不良，断路接通电源后，在规定时间内（TH1、TH2）检测的按SW开关或关机10分种（NP6016、NP3020）热敏电阻E001 定影加热器（H1）断线温度没有达到指定温度 JP1、JP2短路（NP6012、PC770）热保险E002 热敏开关（TS1）断路规定时间内检测的温度超过规定值 J250-1、2短路（NP155）定影灯E003 双向可控硅（SSR）不良规定时间内检测的温度低于规定值 *4* ERROR OK（NP3050、3030、6030、4050） SSRE004 交流驱动板（AC）不良规定时间内检测不到的温度值 [4] 401 OK（NP6330）灯控板、门开关主控板（DC）不良 *4* ERROR *（NP6050）主板图像处理板不良 *28* 412 [START] （NP7163）图像处理板不良复合电源板 FONCTION>CLEAR>ERR 复合电源板继电器继电器E005 定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值 *4* ERROR *（NP6050）清洁纸带棉布传感器故障 [6] 619按*OK（NP6330）主控板（DC）不良 *6* WEB同时按维修开关和清除键（NP3050）图像处理板不良 COPIER>COUNTER>MISC>FIX-WEBE007 显影薄膜位置不好，破损 NP6016、NP6012、PC770故障按住SW开关，关电源后再开电源定硬薄膜压力辊位置不良，工作运行不良薄膜驱动电极显影薄膜电机不良薄膜传感器显影薄膜传感器不良驱动齿轮E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时E010 主马达不良主马达驱动信号产生1秒内不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链主控板（DC）不良复合电源板图像处理板不良E011 主马达旋转异常主马达的旋转次数超过规定旋转数时E013 废色粉输送螺杆传感器（不良） NP7163废色粉输送螺杆（错误）废色粉输送螺杆不能运转以及在规定时间按开关多 *4* ERROR *（NP6050）更换感光鼓组件主控板（DC）不良次废墨粉输送螺杆传感器、主板E014 拾取电动机（故障）在产生拾取电动机传动信号后，在1秒钟内未产生主控板（DC）不良 2个以上的时钟脉冲定影电机转动不良定影电机启动后，经1秒之后，转动还不稳定图像处理板不良定影清洁带复合电源板E019 废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否装满，废墨粉检测部在一定时间内不能检测到光时E020 墨粉余量检测电路（不良）在复印运转时，色粉供给信号维持“0”达2分钟或更粉仓马达（不良）长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器（不良） *4* ERROR OK（NP4050）螺杆、主板粉仓色粉传感器（不良） *4* ERROR *（NP6050）主控板（DC）不良E021 显影旋转部故障显影旋转位置检测器PS3检测黑色异常E022 黑显影器加压传感器（不良）双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈（不良）检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板（DC）不良检查电源板与离合器有无24V 主板E030 双向可控硅（不良）NP7163故障E031 计数器（断线）在选择计数器传动装置切断时，在选择计数器内检用1K档测量电阻值是否480Ω 总计数器选择计数器（断线）测到有断路选择计数器主控板（DC）不良主板E032 数据控制器和复印机计数器数据通信不良在规定时间内复印数据控制器未检测到计数数据图像处理板不良E040 中板抬板臂（纸盒）故障多页供纸器供纸时，不管从DC板输出到中板电磁开关SL4动作的指示是否发出，中板位置检测传感器PS1302都不能检测到中板时E041 纸库升降电机不良侧纸库驱动回路板不良主控板不良纸库升降位置传感器纸库用纸补给位置传感器E043 纸库主电机侧纸库驱动回路板不良图像处理板主控板不良E050 固定盘原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生 NP6050 固定盘原位传感器固定盘电动机（故障）固定原位信号固定盘电动机主控板（DC）不良在产生固定盘电动机传动信号时，产生2秒或更长主控板时间的固定盘原位信号E051 固定盘、横向对位辊原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生检查主板与传感器有无0V和5V的变化固定盘、横向对位辊原位传感器固定盘、横向对位电动机（故障）固定原位信号检查电动机固定盘、横向对位电动机马达驱动板不良在产生固定盘电动机传动信号时，?秒或更长马达驱动板主控板（DC）不良时间的固定盘原位信号主控板或板上的保险E053 横向定位纸边缘传感器（故障）电源开关接通后，1秒钟内横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关NP6330 横向定位电动机（故障）产生检查主板与传感器有无0V和5V的变化记录马达、马达驱动板马达驱动板不良检查电动机主板主控板（DC）不良E054 双面组件的双面搬送辊驱动故障复印纸输送到双面组件时，双面输送辊1原位传感器PS23不能检测到双面输送辊1的原始位置时E055 双面组件横向对位导板驱动故障当横向对位导板开始原位检测后，双面驱动电路板检测到超过最大移动量时E060 电极丝清洁器原位开关（不良）清洁器通过第一开关检测范围后，20秒内另一个开检查主板与马达之间有无12V 传感器、清洁马达NP6330 电极丝清洁器后位开关（不良）关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达（不良）马达驱动板不良主控板（DC）不良E064 复合电源电路板不良（高压）复合电源电路板的输出值与反馈值之间有大的差距桂林GP220出两条黑线（换鼓组件）转印器、感光鼓套件、除电针、显影器高压电线套管、复合电源板、主板COPIER>ADJUST>HV-PRI(输入数据)检查DC-CPU用DIMM插口E065 主控板（DC）不良复合电源电路板的高压漏电的时候配线短路 (NP6030、NP6016)E066 温湿度传感器故障图像稳定化补正控制时，DC控制板不能检测到温度传感器信号和湿度传感器信号时E100 激光总成不良（0001）图像形成中没有产生BD信号时（2页之后给纸时）BD回路板不良（0002）激光ON之后2秒之内未产生BD信号时（1页给纸时）激光驱动回路板不良CCD回路板图像处理板E110 激光扫描电机不良激光扫描电机驱动信号发生之后，未达到规定速度时激光扫描驱动基板不良达到一定速度之后，从规定速度偏离时激光扫描总成低压电源板图像处理板主控板（DC）不良E191 主控板（DC）和复合电源板之间通信不良通信数据8秒以上不更新时或通信时连续3次发生异常时复合电源板主控板（DC）不良E196 DC控制板EEPROM故障 DC控制板上的EEPROM（IC212）发生异常时E197 机内通信故障打印机内部的机内通信连续，多次发生时。

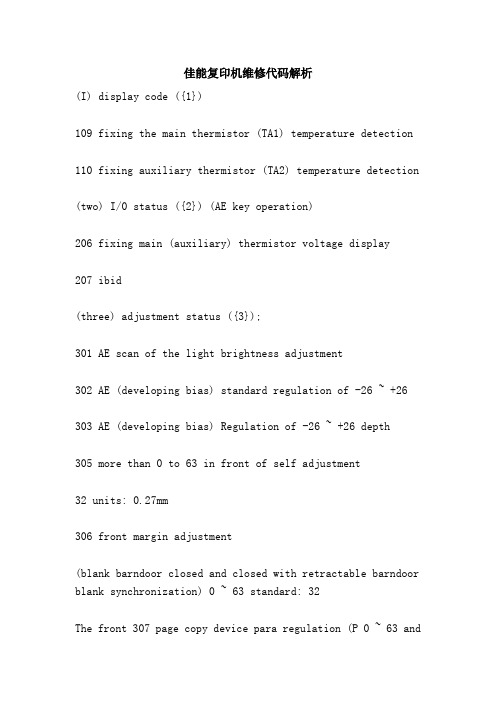

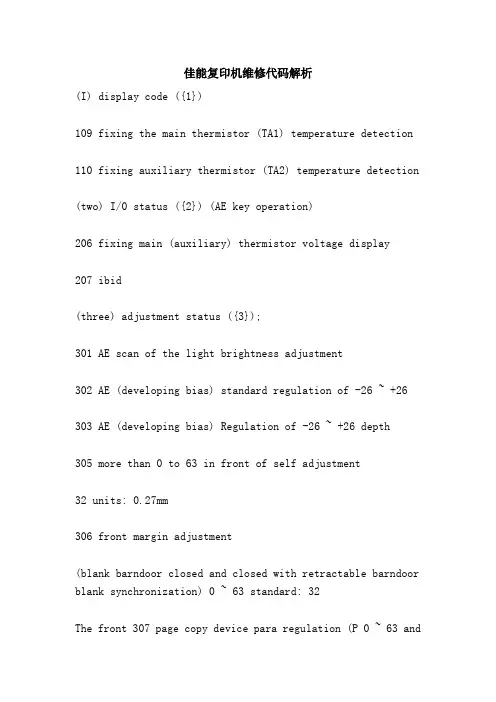

佳能复印机维修代码解析(I) display code ({1})109 fixing the main thermistor (TA1) temperature detection110 fixing auxiliary thermistor (TA2) temperature detection(two) I/0 status ({2}) (AE key operation)206 fixing main (auxiliary) thermistor voltage display207 ibid(three) adjustment status ({3});301 AE scan of the light brightness adjustment302 AE (developing bias) standard regulation of -26 ~ +26303 AE (developing bias) Regulation of -26 ~ +26 depth305 more than 0 to 63 in front of self adjustment32 units: 0.27mm306 front margin adjustment(blank barndoor closed and closed with retractable barndoor blank synchronization) 0 ~ 63 standard: 32The front 307 page copy device para regulation (P 0 ~ 63 andaction) standard: 32About 311 of the blank (such as adjusting) from 0 to 158 About 312 of the blank (shrink) to adjust -10 +10 0317 fluorescent lamp preheating current regulation -9 ~ +9 (four) action / detection status ({4})402 main charging clean403 transfer roller cleaning404 fixing status of fixing pressure roller405 initial rotation state of fixing filmCheck in 406 contact407 transverse self reset of fixing film408 scan head check409 operation department all light upThe 410 optical system stops moving411 pre exposure lamp ON450 spare RAM clearanceModel NP-6030 copierMaintenance code*1* DISPLAYFTMP (fixing temperature) 0C LAMP exposure lamp voltage: _VBTMP (onboard temperature, motherboard) 0C PV once high voltage: VAE PC-M HAERR BB and PEDI: platformEE DF: in the diagnosis system for paperHH SORT: pager AutodiagnosisALRM, CC, PEDI:, station police station contentThe contents of the FF DF: feederII SORT: transmitter contentsThe contents of the JJ SORT: pager*2* I/0Poo94BITMain motor SSR drive test no..H. driver, L.OK*3* ADJUSTLIGH5 IJAESLOPAELIGHTThe REGIST front-end non copy area adjustment (location) 127 ~ 127LE - BLANK - 127 in front end of the positioning width to 127FRBLANK front non copy area adjustment of 0 to 255BKBLANK inside non copy area adjustment of 0 to 255* PRIMARY a voltage correction value 127 ~ 127BIAS DC - 25 - part of a developing bias adjustment 25Determination of current correction value of IPOFST * APVCPWROFST high voltage output correction valueBOOKERA Book 1534 eliminate border widthDOCSTOP RF original 7 to 7 to stop the investigation * 4 * FUNCTIONTONERS when setting the toner supplyAPVCMSR set APVC determinationBKROT developing and empty rotationERROR, E000, E001, E002, E003Fang Gong (off power) when showing offDISP - LED operation panel, all lightsCheck the LCD CDCHK lighting department. SCANLAMP scanning lampPREEXP exposure before the lights litMovement check of HPPR MTR powder warehouse motor AEADJ AE automatic surveyPRRCLCleaning of live rollerTRKCLMIP adjust the roll gap of the fixing roller BUVKTST blank check motorSelf diagnosis code:E000E004 fixing sectionE010 main motorE064 E065 composite power boardE202E204 optical scanning frameE210E212 lensE220 scanning lampE712 release DepartmentThe abnormal E716Diagnosis of RF / ADFE400 is out of order with the host computerE401 feed motor does not transfer to paper sensor E402 transfer motors are not turnedE901 (M) bad motor pedestalPoor supply of paper SENSORThe main adverse.E902 feed plate SENSOR in situ poor404 rows of paper motors are badThe paper plate guides the motor, and the motor is not in good orderThe motherboard and side sensingPager diagnosis:E500 CPU communication E411 original copy detection is not goodE510 transfer motor does not transfer E541 paging, pallet shift, bad motorE530 binding guide rod, vibration motor does not transfer, E531 paging, pallet shift, motor does not rotateLeading cam drive wheel is not installed properlyNP6016 / 6012 copier fault codeI. display code: (self checking)Main cause detection pointE000 (1) thermistor, unstable contact.(2) fixing heating is not good(3) the temperature fuse is bad(4) bidirectional thyristor is not goodE001 (1) thermistor short circuit(2) bidirectional controllable component is not good(3) DC controller is badE002 with E000E003 dittoE004 (1) bidirectional controlled component is not good (2) the heater's conductive detecting circuit is badE007 (1) fixing film position is not good, damaged(2) the position of the pressure roller is not good(3) the fixing film motor is not good(4) fixing film sensor is not goodE010 the main motor is badMotherboardE064 compound power supply is badThe motherboard is badIn the high voltage output of the composite power supply, the actual output value and the setting value are not helpfulE202 optical system wire breakThe optical system HP value sensor bad?The optical part motor (M2) is not goodMotherboardThe control panel key does not workE210? Lens sectionE220? Scanning lightsE240 motherboard, composite power supply is badE261 compound power supply is bad。

佳能代码佳能复印机故障代码总结与故障代码解决方案大全显示主要原因说明解决方法更换零件 E000 热敏电阻〔TH1、TH2〕接触不良,断路接通电源后,在规定时间内〔TH1、TH2〕检测的按SW开关或关机10分种〔NP6016、NP3020〕热敏电阻 E001 定影加热器〔H1〕断线温度没有达到指定温度 JP1、JP2短路〔NP6012、PC770〕热保险 E002 热敏开关〔TS1〕断路规定时间内检测的温度超过规定值 J250-1、2短路〔NP155〕定影灯 E003 双向可控硅〔SSR〕不良规定时间内检测的温度低于规定值 *4* ERROR OK〔NP3050、3030、6030、4050〕 SSR E004 交流驱动板〔AC〕不良规定时间内检测不到的温度值 [4] 401 OK〔NP6330〕灯控板、门开关主控板〔DC〕不良 *4* ERROR *〔NP6050〕主板图像处理板不良 *28* 412 [START] 〔NP7163〕图像处理板不良复合电源板 FONCTION>CLEAR>ERR 复合电源板继电器继电器 E005 定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值 *4* ERROR *〔NP6050〕清洁纸带棉布传感器故障 [6] 619按*OK〔NP6330〕主控板〔DC〕不良 *6* WEB同时按维修开关和清除键〔NP3050〕图像处理板不良 COPIER>COUNTER>MISC>FIX-WEB E007 显影薄膜位置不好,破损 NP6016、NP6012、PC770故障按住SW开关,关电源后再开电源定硬薄膜压力辊位置不良,工作运行不良薄膜驱动电极显影薄膜电机不良薄膜传感器显影薄膜传感器不良驱动齿轮 E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时 E010 主马达不良主马达驱动信号产生1秒内不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链主控板〔DC〕不良复合电源板图像处理板不良 E011 主马达旋转异常主马达的旋转次数超过规定旋转数时 E013 废色粉输送螺杆传感器〔不良〕 NP7163 废色粉输送螺杆〔错误〕废色粉输送螺杆不能运转以与在规定时间按开关多 *4* ERROR *〔NP6050〕更换感光鼓组件主控板〔DC〕不良次废墨粉输送螺杆传感器、主板 E014 拾取电动机〔故障〕在产生拾取电动机传动信号后,在1秒钟内未产生主控板〔DC〕不良 2个以上的时钟脉冲定影电机转动不良定影电机启动后,经1秒之后,转动还不稳定图像处理板不良定影清洁带复合电源板 E019 废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时,不管墨粉是否装满,废墨粉检测部在一定时间内不能检测到光时 E020 墨粉余量检测电路〔不良〕在复印运转时,色粉供给信号维持"0"达2分钟或更粉仓马达〔不良〕长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器〔不良〕 *4* ERROR OK〔NP4050〕螺杆、主板粉仓色粉传感器〔不良〕 *4* ERROR *〔NP6050〕主控板〔DC〕不良 E021 显影旋转部故障显影旋转位置检测器PS3检测黑色异常 E022 黑显影器加压传感器〔不良〕双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈〔不良〕检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板〔DC〕不良检查电源板与离合器有无24V 主板E030 双向可控硅〔不良〕NP7163故障 E031 计数器〔断线〕在选择计数器传动装置切断时,在选择计数器内检用1K档测量电阻值是否480Ω 总计数器选择计数器〔断线〕测到有断路选择计数器主控板〔DC〕不良主板 E032 数据控制器和复印机计数器数据通信不良在规定时间内复印数据控制器未检测到计数数据图像处理板不良 E040 中板抬板臂〔纸盒〕故障多页供纸器供纸时,不管从DC板输出到中板电磁开关SL4动作的指示是否发出, 中板位置检测传感器PS1302都不能检测到中板时 E041 纸库升降电机不良侧纸库驱动回路板不良主控板不良纸库升降位置传感器纸库用纸补给位置传感器 E043 纸库主电机侧纸库驱动回路板不良图像处理板主控板不良 E050 固定盘原位传感器〔故障〕在产生固定盘电动机传动信号时,在4秒内未产生 NP6050 固定盘原位传感器固定盘电动机〔故障〕固定原位信号固定盘电动机主控板〔DC〕不良在产生固定盘电动机传动信号时,产生2秒或更长主控板时间的固定盘原位信号E051 固定盘、横向对位辊原位传感器〔故障〕在产生固定盘电动机传动信号时,在4秒内未产生检查主板与传感器有无0V和5V的变化固定盘、横向对位辊原位传感器固定盘、横向对位电动机〔故障〕固定原位信号检查电动机固定盘、横向对位电动机马达驱动板不良在产生固定盘电动机传动信号时,产生2秒或更长马达驱动板主控板〔DC〕不良时间的固定盘原位信号主控板或板上的保险 E053 横向定位纸边缘传感器〔故障〕电源开关接通后,1秒钟内横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关 NP6330 横向定位电动机〔故障〕产生检查主板与传感器有无0V和5V的变化记录马达、马达驱动板马达驱动板不良检查电动机主板主控板〔DC〕不良 E054 双面组件的双面搬送辊驱动故障复印纸输送到双面组件时,双面输送辊1原位传感器PS23不能检测到双面输送辊1的原始位置时 E055 双面组件横向对位导板驱动故障当横向对位导板开始原位检测后,双面驱动电路板检测到超过最大移动量时 E060 电极丝清洁器原位开关〔不良〕清洁器通过第一开关检测范围后,20秒内另一个开检查主板与马达之间有无12V 传感器、清洁马达 NP6330 电极丝清洁器后位开关〔不良〕关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达〔不良〕马达驱动板不良主控板〔DC〕不良 E064 复合电源电路板不良〔高压〕复合电源电路板的输出值与反馈值之间有大的差距桂林GP220出两条黑线〔换鼓组件〕转印器、感光鼓套件、除电针、显影器高压电线套管、复合电源板、主板 COPIER>ADJUST>HV-PRI<输入数据> 检查DC-CPU用DIMM插口 E065 主控板〔DC〕不良复合电源电路板的高压漏电的时候配线短路 <NP6030、NP6016> E066 温湿度传感器故障图像稳定化补正控制时,DC控制板不能检测到温度传感器信号和湿度传感器信号时 E100 激光总成不良〔0001〕图像形成中没有产生BD信号时〔2页之后给纸时〕 BD回路板不良〔0002〕激光ON之后2秒之内未产生BD信号时〔1页给纸时〕激光驱动回路板不良 CCD回路板图像处理板 E110 激光扫描电机不良激光扫描电机驱动信号发生之后,未达到规定速度时激光扫描驱动基板不良达到一定速度之后,从规定速度偏离时激光扫描总成低压电源板图像处理板主控板〔DC〕不良 E191 主控板〔DC〕和复合电源板之间通信不良通信数据8秒以上不更新时或通信时连续3次发生异常时复合电源板主控板〔DC〕不良 E196 DC控制板EEPROM故障 DC控制板上的EEPROM〔IC212〕发生异常时E197 机内通信故障打印机内部的机内通信连续,多次发生时.或者,在机内通信时 DC控制板一侧的信号接收不能在规定时间内进入时 E198 DC控制板IC 异常当DC控制板的IC发生异常时 E202 光学系统钢丝绳脱离,断开 E202无代码显示,缩定键盘〔NP6050〕检查导轨是否脏污有异物,钢丝绳是否松弛异常光学系统原位传感器 E203 光学系统原位传感器〔不良〕在按电源开关或复印启动键后,在规定时间内未产检查电源板与电极之间有无24V 光学系统电机 E204 光学系统电机〔不良〕生扫描器原位信号用10ΩD档测量马达是否正常马达驱动板马达驱动板不良检查主板与传感器之间有无5V变化控制面板键控制面板键不工作检查马达驱动板钢丝绳主控板〔DC〕不良主板 E208 反光镜原位传感器〔不良〕 NP7163 反光镜马达〔不良〕主控板〔DC〕不良 E210 光学系统钢丝绳脱离,断开在按电源开关或复印启动键后,在规定时间内未产 E212 镜头X、Y原位传感器〔故障〕生X、Y原位信号检查导轨与驱动皮带传感器、驱动马达、电磁铁镜头X、Y电动机〔故障〕检查电源板与马达之间有无24V 马达驱动板滑动挡光板移动空白曝光原位传感器检查主板与传感器之间有无5V变化主板电磁铁动作不良检查马达驱动板主控板〔DC〕不良 E211 原稿扫描灯的热敏电阻断线在2分钟内原稿扫描灯即使通电也不能达到指定温度 E213 扫描器锁定了传感器在滑动阅读方式下,在发出一个指令锁定扫描器后传感器、电磁铁扫描器锁定线圈在规定时间内未产生扫描器锁定信号主板主控板〔DC〕不良 E215 原稿扫描灯的热敏电阻短路荧光灯投入电源时,热敏电阻检测到170摄氏度 E216 原稿扫描灯通电后,15秒也不点灯调光传感器经过15秒也检测不到原稿扫描灯发出的光时 E217 原稿扫描灯加热器断开原稿扫描灯加热器的一定温度控制中,扫描灯加热器即使通电3分钟以上仍然不能超过温度设定值时 E218 原稿扫描灯无灯管错误、灯控板异常没有完全装好原稿扫描灯的状态想要点灯时,灯管的灯丝断开时 E219 原稿扫描灯寿命原稿扫描灯点灯中,检测到原稿扫描灯加热器的热敏电阻达到150摄氏度以上时E220 扫描灯不良 "主控板产生光学系统灯""ON""信号后0.5秒内,光学系" 检查扫描灯、温度保险丝扫描灯、灯保险 E221 灯调节器不良〔CVR〕统灯没有打开主板的插口有无电压灯控板、电源板调光传感器异常 "检测E220时,复印机2秒内关闭电源开关,切断所有电" 主板复合电源不良源主控板〔DC〕不良 CCD回路板不良 E301故障与E220故障一样处理图像处理板 E224 空白曝光挡板马达〔不良〕 "电源开关接通后,在规定时间内空白曝光挡板原位信" 传感器、马达空白曝光挡板原位传感器〔不良〕号没有产生马达驱动板马达驱动板〔不良〕空白曝光档板原位信号产生后1秒内没有关闭主板主控板〔DC〕不良 E240 控制面板〔不良〕主板上的微处理器的主动装置和从动装置之间的通信错误控制面板〔不良〕控制面板控制面板〔不良〕控制面板〔不良〕图形处理板不良检测到图像处理板上的DC-CPU和IP-CPU间通信异常时电源板 DC控制板和读取控制板之间的通信异常电源供给DC控制板后,从读取控制板到DC控制板的信号在2.5秒以上都不能通信时 E243 复合电源〔不良〕主板操作部CPU异常检测到操作部CPU和图像处理板间通信异常时图像处理板不良 E244 主控板〔DC〕不良 E261 电源周波数的变动 "零交*信号的间隔超出50Hz,60Hz的允许范围的情" 检查J212的3脚ZRCRSS接触〔NP7163〕加稳压器复合电源〔不良〕況复合电源板、主板主控板〔DC〕不良 E300 下载数据不同〔0000〕下载数据的机型不同〔速度、特殊〕〔0001〕图像处理板上的两张FLUSH-ROM 版本不同 E301 原稿扫描灯不良灯点亮中,调光传感器输出压规定值以下 CCD回路板不良 BD板检测不良主控板〔DC〕不良 E315 图像数据符号化过程异常〔0001〕图像的压缩伸长用过程的自我诊断〔主电源投入时〕更换ROM片〔第一面可以,第二面错乱〕图像存储器不良〔0002〕复合化故障〔打印输出的图像数据复合化时〕图像处理板〔0003〕符号化故障〔复印或读取的图像数据符号化时〕〔0004〕符号化故障〔打印数据积蓄的图像数据符号化时〕 E351 ECO 电路板不良电源投入时 E353 读取控制板和读取控制板的系列号不一致电源投入时Option>USER>SERIAL<入数据> 参见P12-6 E355 系列号不一致读取部和读取控制板<SRAM>和EEPROM3者的系列号不一致 E400 ADF控制器〔故障〕与主机通信断绝5秒以上检查5V、12V、24V电源 DF主板 ADF电源〔故障〕主机电源板 ADF传感器〔故障〕主机主板主控板〔DC〕不良 E401 供纸离合器故障在规定时间内,初始运转未结束传感器、离合器、搓纸马达供纸马达不旋转 DF主板供纸辊传感器不良 E402 带输送马达不旋转在规定时间内,电机脉冲数量低于规定值传感器、皮带马达带输送马达脉冲传感器不良 DF主板 E403 输纸马达不旋转在规定时间内,电机脉冲数量低于规定值传感器、输送马达输纸马达脉冲传感器不良 RF主板 E404 排纸马达不旋转在规定时间内,电机脉冲数量低于规定值传感器、排纸马达排纸马达脉冲传感器不良 RF主板 E411 原稿托盘纸传感器不良对位传感器不良 E405 拾取电动机时钟传感器故障在规定时间内,电机脉冲数量低于规定值拾取电动机故障 E406 原稿止动器电动机在规定时间内,止动器导板未能复位止动器原位传感器 E407 原稿盘电动机故障在规定时间内,原稿盘导板未能复位原稿盘位置传感器故障 E408 送纸器电动机时钟传感器故障在规定时间内,电机脉冲数量低于规定值送纸器电动机故障 E411 对正传感器不良无纸的情况下,传感器输出2.3V以上歪斜传感器不良手动输送对正传感器不良图像页首边界传感器不良原稿传感器故障 E431 预约分离马达不旋转 NP7163 预约半月轮传感器〔不良〕预约分离时钟〔异常〕 -- E500 sorter控制器分页器与主机之间的通信上发生错误主控板〔DC〕不良折纸器控制板或复印机的主控板不良 E503 通信故障和SDL钉箱机间通信中途中断 E504 高度传感器故障〔0001〕高度传感器和折纸控制板不能通信时,或通信数据异常〔0002〕一定时间以上,传感器和折纸控制板不能通信时〔0003〕电源ON时,检测到传感器插件漏插〔0004〕用拨动开关进行传感器调整时,调整异常 E505 支持RAM 〔0001〕电源ON时检查和值异常 E510 输纸马达不良 E511 输送马达旋转延迟 E512 排纸马达不良〔0001〕动作开始时排纸电机时钟传感器未检测到时钟数排纸电机时钟传感器〔0002〕通纸动作中,200MM搬送相当的时钟中断时折纸器控制板不良 E513 双连通过马达〔不旋转〕 E514 第2排纸马达不良束处理电机不良束排纸杆原位传感器不良束处理电机中继束线不良束排纸皮带不良回位辊不良 E520 通讯马达不良 E522 推杆电动机不良 E523 基准壁电动机不良 E524 多重导板电动机不良 E525 斗箱纸传感器自动调整 E530 导向摆动马达不良 E3分页器拍纸导杆下的传感器后整合电机〔0001〕整合电机驱动后,整合板未退出整合板原始位置传感器时后整合板原位传感器不良〔0002〕整合电机驱动后,整合板未回到整合原始位置传感器时后整合电机中继束线不良后整合板负载不良 E531 组件驱动马达不良〔0001〕装订电机驱动后,装订针从装订原始位置退不出来时装订装置摆动电动机不良〔0002〕装订电机驱动后,装订针未回到装订原始位置时装订针打入原位传感器不良装订束线不良折纸器控制板不良 E532 装订装置传动电动机不良〔0001〕装订移动电机驱动后,未从装订针移动原位传感器退出来时装订针移动原位传感器〔0002〕装订移动电机驱动后,未检测到装订移动原位传感器 E533 装订器纸传感器自动调整故障 E535 摆动组件驱动马达不良〔0001〕排纸电机反转后,摇动导板闭检测开关未变到ON时排纸电机〔0002〕排纸电机反转后,摇动导板开检测传感器未变到ON时摇动导板开关传感器〔0003〕托盘在安全区域开关OFF位置时,检测到摇动导板闭检测开关OFF时摇动导板闭检测开关 E537 前整合电机不良前整合原位传感器不良前整合电机中继束线不良前整合板负载不良 E540 斗箱转换马达故障 E3分页器新机安装时,必须拆掉底座螺丝粉盒电极不良移动托盘HP传感器不能检测多层托纸器3D1故障托盘升降电机〔0001〕托盘升降电机驱动后,升降动作不结束或未检测到托盘原始位置托盘原始位置传感器〔0002〕托盘上升动作中检测到托盘上限检测开关ON时托盘升降电机时钟传感器〔0003〕驱动托盘升降电机之后,时钟传感器检测不到托盘上限检测开关 E541 粉盒电极故障 NP6030 引导凸轮驱动齿轮〔安装错误〕 E545 分页器H1的页片拍纸器1的故障拍纸电磁开关传感器P112检测到拍纸电磁开关SL3动作有误 E546 分页器H1的页片拍纸器2的故障拍纸电磁开关传感器P112检测到拍纸电磁开关SL4动作有误 E550 提前到达卡纸 NP6030 E577 束处理电机或折纸器控制板异常回位辊原位传感器异常束处理电机中继束线异常束排纸杆异常回位辊异常 E580 堆积托盘升降电机不良堆积托盘用纸高传感器不良堆积托盘用升降电机时钟传感器不良堆积托盘升降电机负载不良折纸控制板不良 E584 搬送电机〔0001〕搬送电机反转时,快门闭检测开关不变ON时快门闭检测开关〔0002〕搬送电机反转时,快门开关传感器不变ON时快门开关传感器〔0003〕托盘在安全区域开关OFF位置时,检测到快门闭检测开关OFF时安全区域检测开关 E5F0 纸位置决定板电机〔0001〕纸位置决定板电机驱动1.25秒以上时,纸位置决定板原位传感器未变ON时纸位置决定板原始位置传感器〔0002〕纸位置决定板电机驱动1秒以上时,纸位置决定板原位传感器未变OFF时 E5F1 折纸电机〔0001〕折纸电机时钟传感器检测脉冲数在规定以下时折纸电机时钟传感器 E5F2 导板电机〔0001〕驱动导板电机0.4秒以上时,导板原位传感器不变OFF时导板原位传感器〔0002〕驱动导板电机1秒以上时,导板原位传感器不变ON时 E5F3 整合电机〔0001〕驱动整合电机0.5秒以上时,整合板原位传感器不变ON时整合板原位传感器〔0002〕驱动整合电机1秒以上时,整合板原位传感器不变OFF时 E5F4 断续电机〔里侧〕〔0001〕正转断续电机0.5秒以上时,断续动作原位开关不变OFF 时断续动作原位开关〔里侧〕〔0002〕卡纸恢复时,反转断续电机0.5秒以上时,断续动作原位开关不变ON时 E5F5 断续电机〔前侧〕〔0001〕正转断续电机电机0.5秒以上时,断续动作原位开关不变OFF时断续动作原位开关〔前侧〕〔0002〕卡纸恢复时,反转断续电机电机0.5秒以上时,断续动作原位开关不变ON时 E5F6 顶纸板电机〔0001〕顶纸板电机向前端位置驱动1秒以上时,顶纸板原位传感器不变ON时顶纸板原位传感器〔0002〕顶纸板电机向前端位置驱动1秒以上时,顶纸板原位传感器不变OFF时顶纸板前端位置传感器〔0003〕顶纸板电机向原位驱动1秒以上时,顶纸板前端位置传感器不变OFF时顶纸板电机时钟传感器〔0004〕顶纸板电机时钟传感器的检测脉冲在规定值以下时 E5F8 导板原位传感器的插件〔0001〕检测到导板原始位置传感器的插件漏插时顶纸板原位传感器的插件〔0002〕检测到顶纸板原位传感器的插件漏插时顶纸板前端位置传感器的插件〔0003〕检测到顶纸板前端位置传感器的插件漏插时 E5F9 入口门开合检测开关〔0001〕入口门开关、传感器从复印机主机前回转开始检测到开关开时入口门传感器前门开检测开关〔0002〕前门开关、传感器从复印机主机前回转开始检测到开关开时前门开传感器排纸门开检测开关〔0003〕排纸门开关、传感器从复印机主机前回转开始检测到开关开时排纸门开传感器 E601 SCSI板和复印机的通信故障〔0000〕由主机向SCSI板指令送信时,SCSI板所束的应答内容不正常时系统母模板〔0001〕通信初期检查时图像处理板〔0002〕通信初期检查时〔0003〕通信初期化检查时〔0004〕通信初期化检查时〔0005〕通信初期化检查时〔0006〕由主机向SCSI板指令送信时,SCSI板所束的应答在所定时间内没有时〔0007〕由主机到SCSI板的应答在所定时间内没有时〔0008〕主机对从SCSI板束的指令,3次以上送NAK时〔0010〕由主机向SCSI板指令送信时,SCSI板3次以上送NAK时 E602 硬盘故障〔003〕硬盘转动时发生错误 copier>function>system>hd-check<0> 约1小时"hd-clear<1,2>" 同时按住1和9键,开关电源,重新安装系统软件 E603 SCSI保险断因过电流使SCSI保险熔断时 E604 图像存储器RAM不良往图像存储器写入图像数据,检测到写入不良时. 增设的图像存储是否装错位置没有RAM 图像处理板 E605 图像存储器电池不良检测到板选购件的电池不良图像存储器 E674 单元异常工作时,检测到故障单元接触不良板系统母板 E677 打印板和复印机之间通信不良〔0001〕打印板启动中异常〔打印板来的POWER ON信号未到〕除去D7,短路1,2脚 PDL I/F板〔0002〕打印板和复印机之间通信不良系统母板〔0003〕打印板的初期化不良图像处理板〔0004〕打印板和复印机之间通信不良选购件控制板和附件之间的初期化通信错误〔0005〕打印板初期化终了后的检查和故障〔0006〕PDL数据展开时定时故障 E678 选购件控制板和附件之间的通令中断错误附件的电源或电缆线中途被切断或拔掉时 E679 选购件控制板和附件之间的通令规程错误 E710 主控板〔DC〕不良主控板上的RAM在接通电源后不能初始化图像处理板 IPC<预置>错误 "在规定时间内,读取部和与读取部关联的附件的IPC同期对位不能为"1"时" E711 连接板不良电缆接触不良电缆不良选购打印基板单元不良选购件IPC不良 IPC〔错误对位〕错误 "在规定时间内,读取部和与读取部关联的附件之间的通信中,错误对位10次以上写入数据时" E712 RDF控制板故障搓不到纸〔其中有一只电容与电阻掉换位置〕 E713 连接器接触不良 24V电源故障 E716 纸仓工作台控制板不良纸仓工作台连接器接触不良 24V电源电路板不良 NP7163 E717 主控板〔DC〕不良FONCTION>CLEAR>ERR Remote diagnostic device 电路板不良复印数据控制器一侧的通信用IC异常时经过规定时间,不能再次开始通信或没有指定取消断线检测,该装置拆除组装时 E800 自动切断电源电路〔故障〕无5V、24V [4] 401 OK 〔NP6330〕 E802 主控板〔DC〕不良显影等短路造成、扫描灯、保险丝〔NP6330〕 E803 原稿扫描灯不良复合电源板不良主控板〔DC〕不良 E805 排气风扇〔不良〕 NP7163 主控板〔DC〕不良〔0002〕定影排热扇1 排热风扇〔定影器以与搬送部附近的排气〕故障〔0003〕定影排热扇2 〔0004〕激光驱动冷却风扇〔0005〕激光扫描电机冷却风扇〔0006〕激光扫描电机冷却风扇〔0007〕清洁排热风扇〔0008〕系统冷却风扇〔00010〕低压电源冷却风扇1 〔00011〕低压电源冷却风扇2 〔00012〕读取冷却风扇1 〔00013〕读取冷却风扇2 〔00014〕鼓总成冷却风扇1 〔00015〕鼓总成冷却风扇2 〔00016〕鼓总成冷却风扇3 〔00017〕主控板冷却风扇〔00018〕光学电机冷却风扇 E806 排热风扇〔中间转印鼓附近的排气〕故障 E807 排热风扇〔向扫描装置附近的排气〕故障 E808 定影驱动电路/电源组故障定影加热器安全电路检测上/下加热器故障时 E809 电源冷却风扇〔读取部主电源的冷却〕故障 E810 无鼓暗盒 E812 无中间转印鼓〔ITD〕 E813 无定影器 E814 鼓暗盒内的感光鼓寿命 E821 臭氧隔板〔堵塞〕 NP7163 热敏电阻〔不良〕主控板〔DC〕不良 E824 短路、断线 IR5000 充电冷却风扇E901 纸仓马达〔不良〕纸仓控制板〔不良〕 ` E902 整纸导板原始位置〔不良〕整纸导板驱动电机〔不良〕支座控制印刷电路板〔不良〕 E903 纸仓工作台抬纸臂故障 E904 废粉盒摇动凸轮原位传感器〔不良〕 NP7163 纸盒中继电路板〔不良〕 C 热敏开关检测温度未达到标准 NP6012、PC770 H 热敏开关检测温度超过标准 NP6012、PC770 E0 热敏电阻不良 FC220/PC420/PC430检测到E0时,只显示E PC920解除方法：短接JP101和JP102 加热器不良热敏开关不良交流驱动板不良主控板〔DC〕不良 E1 分页器不良原稿台前端检测器。

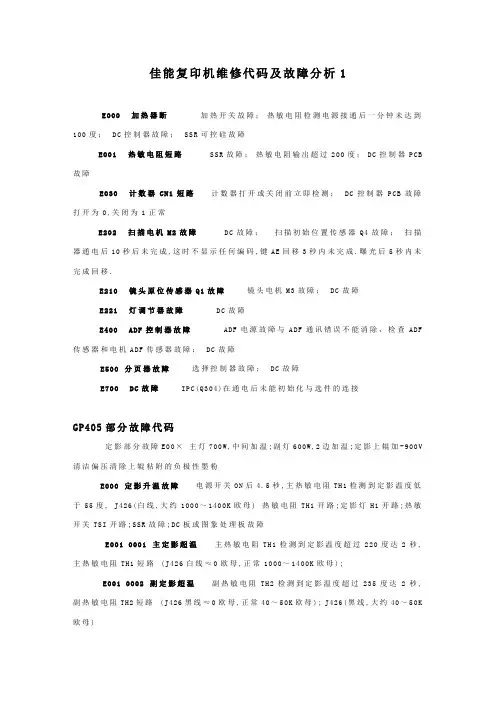

佳能复印机维修代码及故障分析1E000 加热器断加热开关故障；热敏电阻检测电源接通后一分钟未达到100度；DC控制器故障；SSR可控硅故障E001 热敏电阻短路SSR故障；热敏电阻输出超过200度；DC控制器PCB 故障E030 计数器CN1短路计数器打开或关闭前立即检测；DC控制器P CB故障打开为0,关闭为1正常E202 扫描电机M2故障DC故障；扫描初始位置传感器Q4故障；扫描器通电后10秒后未完成,这时不显示任何编码,键AE回移3秒内未完成.曝光后5秒内未完成回移.E210 镜头原位传感器Q1故障镜头电机M3故障；DC故障E221 灯调节器故障DC故障E400 A DF控制器故障ADF电源故障与A DF通讯错误不能消除，检查ADF 传感器和电机ADF传感器故障；DC故障E500 分页器故障选择控制器故障；DC故障E700 DC故障IPC(Q304)在通电后未能初始化与选件的连接GP405部分故障代码定影部分故障E00×主灯700W,中间加温;副灯600W,2边加温;定影上辊加-900V 清洁偏压清除上辊粘附的负极性墨粉E000 定影升温故障电源开关ON后4.5秒,主热敏电阻TH1检测到定影温度低于55度, J426(白线,大约1000～1400K欧母) 热敏电阻TH1开路;定影灯H1开路;热敏开关TSI开路;SSR故障;DC板或图象处理板故障E001 0001主定影超温主热敏电阻TH1检测到定影温度超过220度达2秒,主热敏电阻TH1短路(J426白线≈0欧母,正常1000～1400K欧母);E001 0002 副定影超温副热敏电阻TH2检测到定影温度超过235度达2秒,副热敏电阻TH2短路(J426黑线≈0欧母,正常40～50K欧母); J426(黑线,大约40～50K 欧母)E001 0003定影超温(副热敏电阻TH2开路)副热敏电阻TH2检测到定影温度超过235度达2秒,副热敏电阻TH2开路;E002 予热异常定影温度从达到40度后到75度在31秒以上;从达到75度后到100度在23秒以上;从达到100度后到120度在19秒以上;从达到120度后到140度在19秒以上;从达到140度后到160度在19秒以上;从达到160度后到170度在15秒以上E003 予热异常定影预热完成后,主/副热敏电阻TH1/TH2又检测到定影温度低于100度E004 0001 定影灯SSR短路电源开关ON后,当定影启动信号(HTRD)为OFF时却检测到SSR导通信号(SSR ON)达3秒E004 0002定影灯电源继电器异常定影灯电源继电器连续ONE005 定影清洁卷筒纸故障当定影清洁卷筒纸驱动电磁铁SL5的驱动计数器计数达到360,000次时(相当于145,000张A4纸)显示报警信息,超过规定数(480,000,相当于160,000张A4纸)机器停止运行,显示E005.电机故障E010 主电机M1故障电机启动9秒后,转速未能稳定(J102B-12的电机锁住信号M1LCK="1")正常旋转时电机转速偏离规定数达9秒J102B-12的电机锁住信号M1LCK,在用I/O＞DC-CON ＞P003-bit0检查时待机时;转速稳定时J102B-11的电机驱动信号M1D/, 在用I/O＞DC-CON ＞P005-bit0 检查时待机时;旋转时E014 定影电机M2故障电机启动1秒后,转速未能稳定(J115A-6的电机锁住信号M2LCK="1")正常旋转时电机转速偏离规定数达1秒J115A-6的的电机锁住信号M2LCK,在用I/O＞DC-CON ＞P003-bit2检查时待机时;转速稳定时J115A-7的电机驱动信号M2D/, 在用I/O＞DC-CON ＞P005-bit0检查时待机时;旋转时E020 墨粉电机故障墨粉搅拌电机M10,加粉电机M11;复印时加粉信号保持"0"达2分钟以上,新机安装时加粉信号保持"0"达10分钟以上计数器故障E030 总计数器CNT1开路J115-A10计数器驱动信号CNT1D/=0时,在用I/O＞DC-CON ＞P012-bit4 检查时检测到计数器CNT1开路E032 选购件复印控制计数器J115-A12计数器驱动信号CNT2D/=0时,在用I/O＞DC-CON ＞P012-bit5 检查时检测到计数器CNT2开路E051 横向对位故障横向对位电机M9启动后,J102-A8横向对位传感器PS10未检测到横向对位，原位信号：在用I/O＞DC-CON ＞P004-bit11 检查横向对位传感器PS10时检测到对位原位信号不为"0"E064 高压输出不良(一次,转印,显影)高压控制信号与高压输出值之差超过规定数，进入维修程序模式,选择COPIER＞ADJUST＞HV-PRI 检查数据是否偏离规定数E100 0001 激光原位信号(BD)故障图象形成中未产生J08-2的BD信号(2页以上进纸时)E100 0002 激光原位信号(BD)故障激光ON后2秒,未产生J08-2的BD信号(1页进纸时),注:BD=LSYNCE110 激光扫描电机异常激光扫描电机ON后未达到规定的速度;达到一定的速度后又偏离规定的速度，在用I/O＞DC-CON ＞P003-bit1 检查J104-A1 的电机锁住信号M4LCK待机时;转速稳定时E191 DC板和复合电源板通信不良通信数据的总和检查连续3次发生异常(DC 板LED200 以OFF 4秒,0.5秒间隔ON/OFF 6次的间隔循环); 通信数据8秒以上不更新(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 5次的间隔循环)E202扫描电路(不显示代码,键盘锁住) 电源开关ON后或按复印键后10秒内,未产生扫描原位信号;扫描原位传感器PS1或扫描电机M3故障E220 原稿扫描曝光灯异常待机时检测到灯ON,复印时检测到灯OFF;扫描开始后(荧光灯点亮后)在规定时间内灯亮度超过规定值E240 图象处理电路板内通信不良图象处理电路板(IPU)内DC-CPU与IP-CPU 之间通信出错E243 IPU板与操作面板通信不良图象处理电路板(IPU)与操作面板CPU通信不良E261 零交叉信号异常复合电源板J209-A5→J103-A8;J113-B11→J714-B10零交叉信号PZCDI=4频率间隔偏离允许范围E300 0000 下载的数据和复印机机型不符E300 0001图象处理电路板的R OM版本图象处理电路板上的2个快闪ROM(FLASH-ROM)版本不同E301 原稿扫描曝光灯亮度异常原稿曝光灯ON后的一定时间灯亮度传感器检测到灯亮度未达到规定数值E315 0001 图象处理电路板的DRAM电源ON时,图象压缩伸长用过程自诊断故障检查J723或J724的DRAME315 0002 图象处理电路板的DRAM打印输出的图象数据符号化时出故障检查J723或J724的DR AME315 0003 图象处理电路板的D RAM 复印或FAX读取的图象数据符号化时出故障检查J723或J724的DRAME315 0004图象处理电路板的D RAM 打印数据存储的图象数据符号化时出故障检查J723或J724的DRAM小型计算机系统接口(SCSI接口)板D1部分的故障码通过SCSI I/F板使复印机具有扫描功能仅GP405/355/315机用小型计算机系统接口(SCSI=Small Computer System Inteface),IEEE1284标准双向并行接口E601 SCSI板与复印机电路板通信不良SC的CPU与IP-CPU通信中途中断时E601 0000 SCSI板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI的应答内容不正常E601 0001 SC SI板与复印机电路板通信不良通信初期检查时E601 0002SC SI板与复印机电路板通信不良通信初期检查时E601 0003 SCSI板与复印机电路板通信不良通信初期化检查时E601 0004 SCSI板与复印机电路板通信不良通信初期化检查时E601 0005 SCSI板与复印机电路板通信不良通信初期化检查时E601 0006 SCS I板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI在规定的时间未应答E601 0007 SCSI板与复印机电路板通信不良复印机在规定的时间未向SCSI 接口板发送应答信号E601 0008 SCS I板与复印机电路板通信不良复印机对SCSI接口板发送的指令,3次以上送NAK .E601 0010 SCS I板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI接口板3次以上送NAK.E603 SCSI接口板D1上的保险丝开路SCSI接口板D1上的保险丝开路E604 图象处理电路板的DRA M向图象存储器DRAM写入图象数据时检测到写入不良检查J723或J724的DRAME605 图象处理电路板的D RAM 检测到图象存储器电池的电压太低检查J723或J724的DRAM与复印机电路板通信不良E674 FA X单元异常FAX单元发送或接收信息时检测到异常E677 0001 打印板启动不良打印板(DPL I/F板)来的POWER-ON信号未到图象处理电路板;打印板与系统母板间接触不良E677 0002 打印板和IP-CP U通信不良打印板和复印机IP-CPU通信不良E677 0003 打印板初始化不良打印板和复印机IP-CPU通信不良E677 0004 打印板和IP-CP U通信不良打印板和复印机IP-CPU通信不良E677 0005 打印板初始化不良打印板初始化后的检查总和故障E677 0006PDL数据展开时定时故障打印板和复印机IP-CPU通信不良仅表示故障历史,E677的0006检测到时打印板清零,数据消除E710 图象处理电路板内I PC过程自诊断故障电源ON时,图象处理电路板内的IPC过程自诊断故障E711 图象处理电路板内IPC通信不良图象处理电路板内的IPC与选购件的IPC 通信不良E712 图象处理电路板与进稿器通信不良通信中途中断E713 图象处理电路板与分页器通信不良通信中途中断以OFF4秒,0.5秒间隔ON/OFF 3次的间隔循环E716 图象处理电路板与工作台通信不良通信中途中断以OFF4秒,0.5秒间隔ON/OFF 4次的间隔循环E717 DC电路板与N E复印数据控制器-A1通信不良通信中途中断J109-4,5 E803 复合电源板输出电压异常检查萤光灯两端玻璃变黑;等待时24V R异常(DC 板LED200 以OFF 4秒,0.5秒间隔ON/OFF 3次的间隔循环);复印时+24VR异常(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 4次的间隔循环)风扇锁住故障E805 0002 定影排风扇1(FM2)故障用COPIER＞I/O＞DC-CON＞P011-bit0检查FM2LK锁住信号变化J107-A5E805 0003定影排风扇2(F M3)故障用COPIER＞I/O＞DC-CON＞P011-bit1检查FM3LK锁住信号变化J107-A8E805 0004激光驱动冷却风扇(FM4)故障用COPIER＞I/O＞DC-CON＞P011-bit2检查FM4LK锁住信号变化J112-B8E805 0005 激光扫描电机冷却风扇1(FM5)用COPIER＞I/O＞DC-CON＞P011-bit3检查FM5LK锁住信号变化J112-A8E805 0006 激光扫描电机冷却风扇2(FM6) 用COPIER＞I/O＞DC-CON＞P011-bit4检查FM6LK锁住信号变化J112-A11E805 0007 清洁排风扇(FM7)故障用COPIER＞I/O＞DC-CON＞P011-bit5检查FM7LK锁住信号变化J112-B14 E805 0008 系统冷却风扇(FM8)故障用COPIER＞I/O＞DC-CON＞P011-bit6检查FM8LK锁住信号变化J112-B17 E805 00010 低压电源冷却风扇1(FM10)故障用COPIER＞I/O＞DC-CON＞P011-bit11检查FM10 LK锁住信号变化J118-2E805 00011 低压电源冷却风扇2(FM11)故障用COPIER＞I/O＞DC-CON＞P011-bit12检查FM11 LK锁住信号变化J107-A5E805 00012 读取冷却风扇1(F M12)故障用COPIER＞I/O＞DC-CON＞P011-bit13检查FM12LK锁住信号变化J104-A6E805 00013 读取冷却风扇2(FM13)故障用COPIER＞I/O＞DC-CON＞P011-bit14检查FM13LK锁住信号变化J104-A9E805 00014鼓组件冷却风扇1故障用COPIER＞I/O＞DC-CON＞P011-bit8检查FM14LK锁住信号变化J107-A5E805 00015鼓组件冷却风扇2故障用COPIER＞I/O＞DC-CON＞P011-bit9检查FM15LK锁住信号变化J107-A8E805 00016鼓组件冷却风扇3故障用COPIER＞I/O＞DC-CON＞P011-bit10检查FM16LK锁住信号变化J119-8E805 00017 DC控制板冷却风扇4故障用COPIER＞I/O＞DC-CON＞P011-bit15检查FM17LK锁住信号变化J112-B11E805 00018 光学扫描电机冷却风扇故障用COPIER＞I/O＞DC-CON＞P011-bit11检查FM18LK锁住信号变化J104-A12佳能复印机维修代码及故障分析2佳能NP-2020故障代码(日本原装机)佳能复印机定影器故障代码复位方法自诊断代码（Self-diagnostic Codes）是CPU通过传感器检测、判断复印机中主要工作单元或元件出现异常情况的结果。

佳能打印机代码大全LBP打印机增补代码1：A2-28 内存出错：打印文件太大（图文）；打印机内存不足。

A6-46 SERVICE内存出错A6-33 Time out table overflow 超时,内存出错。

A0-35 SERVICE……内存出错A0-3B SERVICE……内存出错A4-22 Too many fonts……字体太多，内存溢出。

18 CAS.FEED REJ.THICK 厚进纸仓选择E5 FIX.UNIT WARN 定影部件警告（计数器超过10万张）OF OPT REMOV AL使用中的部件离位（双面器）EF DRUM CHECK 鼓计数器出错E0 DRUM W ARNING鼓(计数器)警告E8……定影器出错93 CABLE CHECK （2260下层纸托柜线未接）5F-50 SERVICE……定影器故障（CTL SET EE，有时候出现此代码，可能也与电脑数据传输出错有关，如果拔掉打印线问题消失，将是与数据传输有关，重起电脑）5F-50 Service 002：定影器温控管问题。

5F-51 SERVICE……激光头故障5F-54 SERVICE 070 废粉警告快满了（LBP2260）LBP打印机增补代码2：5F-55 SERVICE 030 鼓架费粉满（彩色机2260）51……Super Fine Rej.1200dpi打印时，内存容量设置的不对（内存溢出）。

Tested by Bamboo Services8F-84 SERVICE CTL SET EE…电源接触问题，拔掉网卡试试；检修或更换电源板。

8F-86：To be investigated.98 DRUM CHEK 鼓计数器故障,可能接触不良等。

1F F/D FULL/CHECK:出纸口的传感器问题:可能脏了,可能碰歪了，也可能是活动不激打打印质量下降及解决速查一览对于激光打印机来说，由于其工作原理基本相似，所以很多质量故障也是多种机型可以通用的。

佳能代码佳能复印机故障代码总结及故障代码解决方案大全显示主要原因说明解决方法更换零件E000热敏电阻（TH1、TH2）接触不良，断路接通电源后，在规定时间（TH1、TH2）检测的按SW开关或关机10分种（NP6016 NP3020）热敏电阻E001定影加热器（H1）断线温度没有达到指定温度JP1、JP2短路（NP6012、PC770）热保险E002热敏开关（TS1）断路规定时间检测的温度超过规定值J250-1、2短路（NP155）定影灯E003双向可控硅（SSR不良规定时间检测的温度低于规定值*4* ERROR OK（NP3050 3030、6030、4050）SSRE004交流驱动板（AC不良规定时间检测不到的温度值[4] 401 0K（ NP6330）灯控板、门开关主控板（DC 不良*4* ERROR * （NP6050）主板图像处理板不良*28* 412 [START] （NP7163）图像处理板不良复合电源板FONCTION>CLEAR>ER复合电源板继电器继电器E005定影清洁棉布用完固定装置的纸带拉紧长度超过规定值*4* ERROR * （NP6050）清洁纸带棉布传感器故障[6] 619 按*OK（NP6330）主控板（DC不良*6* WEB同时按维修开关和清除键（NP3050）图像处理板不良COPIER>COUNTER>MISC>FIX-WEBE007显影薄膜位置不好，破损NP6016、NP6012、PC770故障按住SW开关，关电源后再开电源定硬薄膜压力辊位置不良，工作运行不良薄膜驱动电极显影薄膜电机不良薄膜传感器显影薄膜传感器不良驱动齿轮E009定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时E010主马达不良主马达驱动信号产生1秒不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链主控板（DC不良复合电源板图像处理板不良E013废色粉输送螺杆传感器（不良）NP7163E011主马达旋转异常主马达的旋转次数超过规定旋转数时E013废色粉输送螺杆传感器（不良）NP7163（NP6050）更换感光鼓组件主控板（DC不良次废墨粉输送螺杆传感器、主板E014拾取电动机（故障）在产生拾取电动机传动信号后，在1秒钟未产生主控板（DC不良2个以上的时钟脉冲定影电机转动不良定影电机启动后，经1秒之后，转动还不稳定图像处理板不良定影清洁带复合电源板E019废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否装满，废墨粉检测部在一定时间不能检测到光时E020墨粉余量检测电路（不良）在复印运转时，色粉供给信号维持“ 0”达2分钟或更粉仓马达（不良）长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器（不良）*4* ERROR OK（NP4050）螺杆、主板粉仓色粉传感器（不良）*4* ERROR * （NP6050）主控板（DC不良E021显影旋转部故障显影旋转位置检测器PS3检测黑色异常E022黑显影器加压传感器（不良）双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈（不良）检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板（DC不良检查电源板与离合器有无24V主板E030双向可控硅（不良）NP7163故障E031计数器（断线）在选择计数器传动装置切断时，在选择计数器检用1K档测量电阻值是否480 Q总计数器选择计数器（断线）测到有断路选择计数器主控板（DC不良主板E032数据控制器和复印机计数器数据通信不良在规定时间复印数据控制器未检测到计数数据图像处理板不良E040中板抬板臂（纸盒）故障多页供纸器供纸时，不管从DC板输岀到中板电磁开关SL4动作的指示是否发岀，中板位置检测传感器PS1302都不能检测到中板时侧纸库驱动回路板不良纸库升降位置传感器纸库用纸补给位置传感器E043纸库主电机侧纸库驱动回路板不良图像处理板主控板不良E050固定盘原位传感器（故障）在产生固定盘电动机传动信号时，在4秒未产生NP6050固定盘原位传感器固定盘电动机（故障）固定原位信号固定盘电动机主控板（DC不良在产生固定盘电动机传动信号时，产生2秒或更长主控板时间的固定盘原位信号E051固定盘、横向对位辊原位传感器（故障）在产生固定盘电动机传动信号时，在4秒未产生检查主板与传感器有无0V和5V的变化固定盘、横向对位辊原位传感器固定盘、横向对位电动机（故障）固定原位信号检查电动机固定盘、横向对位电动机马达驱动板不良在产生固定盘电动机传动信号时，产生2秒或更长马达驱动板主控板（DC不良时间的固定盘原位信号主控板或板上的保险E053横向定位纸边缘传感器（故障）电源开关接通后，1秒钟横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关NP6330横向定位电动机（故障）产生检查主板与传感器有无0V和5V的变化记录马达、马达驱动板马达驱动板不良检查电动机主板主控板（DC不良E054双面组件的双面搬送辊驱动故障复印纸输送到双面组件时，双面输送辊1原位传感器PS23不能检测到双面输送辊1的原始位置时E055双面组件横向对位导板驱动故障当横向对位导板开始原位检测后，双面驱动电路板检测到超过最大移动量时E060电极丝清洁器原位开关（不良）清洁器通过第一开关检测围后，20秒另一个开检查主板与马达之间有无12V传感器、清洁马达NP6330电极丝清洁器后位开关（不良）关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达（不良）马达驱动板不良E064复合电源电路板不良（高压）复合电源电路板的输岀值与反馈值之间有大的差距GP220主控板（DC不良E064复合电源电路板不良（高压）复合电源电路板的输岀值与反馈值之间有大的差距GP220高压电线套管、复合电源板、主板COPIER>ADJUST>HV-PR输入数据）检查DC-CPU用DIMM插口E065主控板（DC）不良复合电源电路板的高压漏电的时候配线短路（NP6030、NP6016）E066温湿度传感器故障图像稳定化补正控制时，DC控制板不能检测到温度传感器信号和湿度传感器信号时E100激光总成不良（0001 ）图像形成中没有产生BD信号时（2页之后给纸时）BD回路板不良（0002）激光ON之后2秒之未产生BD信号时（1页给纸时）激光驱动回路板不良CCD回路板图像处理板E110激光扫描电机不良激光扫描电机驱动信号发生之后，未达到规定速度时激光扫描驱动基板不良达到一定速度之后，从规定速度偏离时激光扫描总成低压电源板图像处理板主控板（DC不良E191主控板（DC和复合电源板之间通信不良通信数据8秒以上不更新时或通信时连续3次发生异常时复合电源板主控板（DC不良E196 DC控制板EEPROI故障DC控制板上的EEPRO M IC212）发生异常时E197机通信故障打印机部的机通信连续，多次发生时。

一、佳能复印机代码维修方式进入方法1、打开前门，插入门开关工具2、打开维修方式开关，在操作面板显示“$”，此时机器进入维修方式3、按下“*”键，用数字键输入希望维修方式号码，再按“*”键，进入相应的调整方式4、用“浓度深浅”键，选择子代码所对应的画面号，用数字键更改数值5、按“复位键”消除当前画面，再按一次复位键，退出维修方式二、维修方式所需调整的号码“*1*”：控制显示方式“*2*”：I/O接口显示方式“*3*”：调整方式“*4*”：机械动作方式“*5*”：功能标准设定方式“*6*”：计数器方式1、在“*3*”里常用调整代码“A000”自动曝光光量调整：0-999数值越大浓度越浅“A001”前端定位调整：0-999，增加数值对位辊打开时间滞后“A002”前端空白区调整：删边增加数值，空白增加“A003”复印浓度，曝光的光量调整：0-999增加数值，浓度变浅“A006”显影偏压（黑色）调整：数值减小，图像变浅“A007”彩色显影偏压调整“A008”调整转印电流，0-15，默认8“A009”调整双面复印第二面时的电流分离“A010”调整分离电流“A011”调整双面复印第二面时的转印电流2、在“*4*”里常用的调整代码F001*确认曝光灯亮点F002*确认反转电机动作F003*确认对位电机动作F004*确认供粉电机动作F005*确认扫描系统动作F006*控制鼓和显影器的离合动作F009*消除定影器故障代码F010*RAM初始化，恢复出厂设定F011*确认操作面板灯亮F012*确认彩粉电机动作三、佳能复印机常见故障代码（模拟、数码通用）E000定影器故障E010主电机故障（齿轮、负载重、供电）E030计数器开路E202扫描原位故障，扫描电机故障、扫描原位传感器故障、扫描缆绳故障，主板控制故障E210镜头原位故障（同上）E400自动输纸器（ADF）故障，ADF电源、传感器、控制电路故障E500分页控制器故障E710主板故障E003热敏电阻异常四、佳能复印机AE曝光调整1、调整开关SW-301前端定位VR301前端删边VR302AE基准点VR303AE倾向VR304连印后张删边VR3052、AE调整方法（1）、取下左盖小盖板，接通电源，完成预热，在原稿台放上测试卡（A3白纸），关上原稿盖按下“SW-301”，操作面板显示“0”（如不显示“0”用数字键入），按下分页键，曝光灯移到AE测试点，并点亮用“VR303”将面板显示的数值调整到“22+-2”，调整完毕后按分页键显示“0”（2）、放一文字多的原稿在原稿台，按分页键，曝光灯第二次点亮，显示第2数值，记录下该数值，按分页键显示“0”（3）、用数字键输入“1”，按下分页键，用“VR304”将当前显示的数值调整到上次记录的数值，调整完毕按分页键。

佳能代码佳能复印机故障代码总结及故障代码解决方案大全号码显示主要原因说明解决方法更换零件E000 热敏电阻（TH1、TH2）接触不良，断路接通电源后，在规定时间内（TH1、TH2）检测的按SW开关或关机10分种（NP6016、NP3020）热敏电阻E001 定影加热器（H1）断线温度没有达到指定温度 JP1、JP2短路（NP6012、PC770）热保险E002 热敏开关（TS1）断路规定时间内检测的温度超过规定值 J250-1、2短路（NP155）定影灯E003 双向可控硅（SSR）不良规定时间内检测的温度低于规定值 *4* ERROR OK（NP3050、3030、6030、4050） SSRE004 交流驱动板（AC）不良规定时间内检测不到的温度值 [4] 401 OK（NP6330）灯控板、门开关主控板（DC）不良 *4* ERROR *（NP6050）主板图像处理板不良 *28* 412 [START] （NP7163）图像处理板不良复合电源板 FONCTION>CLEAR>ERR 复合电源板继电器继电器E005 定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值 *4* ERROR *（NP6050）清洁纸带棉布传感器故障 [6] 619按*OK（NP6330）主控板（DC）不良 *6* WEB同时按维修开关和清除键（NP3050）图像处理板不良 COPIER>COUNTER>MISC>FIX-WEBE007 显影薄膜位置不好，破损 NP6016、NP6012、PC770故障按住SW开关，关电源后再开电源定硬薄膜压力辊位置不良，工作运行不良薄膜驱动电极显影薄膜电机不良薄膜传感器显影薄膜传感器不良驱动齿轮E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时E010 主马达不良主马达驱动信号产生1秒内不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链主控板（DC）不良复合电源板图像处理板不良E011 主马达旋转异常主马达的旋转次数超过规定旋转数时E013 废色粉输送螺杆传感器（不良） NP7163废色粉输送螺杆（错误）废色粉输送螺杆不能运转以及在规定时间按开关多 *4* ERROR *（NP6050）更换感光鼓组件主控板（DC）不良次废墨粉输送螺杆传感器、主板E014 拾取电动机（故障）在产生拾取电动机传动信号后，在1秒钟内未产生主控板（DC）不良 2个以上的时钟脉冲定影电机转动不良定影电机启动后，经1秒之后，转动还不稳定图像处理板不良定影清洁带复合电源板E019 废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否装满，废墨粉检测部在一定时间内不能检测到光时E020 墨粉余量检测电路（不良）在复印运转时，色粉供给信号维持“0”达2分钟或更粉仓马达（不良）长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器（不良） *4* ERROR OK（NP4050）螺杆、主板粉仓色粉传感器（不良） *4* ERROR *（NP6050）主控板（DC）不良E021 显影旋转部故障显影旋转位置检测器PS3检测黑色异常E022 黑显影器加压传感器（不良）双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈（不良）检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板（DC）不良检查电源板与离合器有无24V 主板E030 双向可控硅（不良）NP7163故障E031 计数器（断线）在选择计数器传动装置切断时，在选择计数器内检用1K档测量电阻值是否480Ω总计数器选择计数器（断线）测到有断路选择计数器主控板（DC）不良主板E032 数据控制器和复印机计数器数据通信不良在规定时间内复印数据控制器未检测到计数数据图像处理板不良E040 中板抬板臂（纸盒）故障多页供纸器供纸时，不管从DC板输出到中板电磁开关SL4动作的指示是否发出，中板位置检测传感器PS1302都不能检测到中板时E041 纸库升降电机不良侧纸库驱动回路板不良主控板不良纸库升降位置传感器纸库用纸补给位置传感器E043 纸库主电机侧纸库驱动回路板不良图像处理板主控板不良E050 固定盘原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生 NP6050 固定盘原位传感器固定盘电动机（故障）固定原位信号固定盘电动机主控板（DC）不良在产生固定盘电动机传动信号时，产生2秒或更长主控板时间的固定盘原位信号E051 固定盘、横向对位辊原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生检查主板与传感器有无0V和5V的变化固定盘、横向对位辊原位传感器固定盘、横向对位电动机（故障）固定原位信号检查电动机固定盘、横向对位电动机马达驱动板不良在产生固定盘电动机传动信号时，产生2秒或更长马达驱动板主控板（DC）不良时间的固定盘原位信号主控板或板上的保险E053 横向定位纸边缘传感器（故障）电源开关接通后，1秒钟内横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关NP6330 横向定位电动机（故障）产生检查主板与传感器有无0V和5V的变化记录马达、马达驱动板马达驱动板不良检查电动机主板主控板（DC）不良E054 双面组件的双面搬送辊驱动故障复印纸输送到双面组件时，双面输送辊1原位传感器PS23不能检测到双面输送辊1的原始位置时E055 双面组件横向对位导板驱动故障当横向对位导板开始原位检测后，双面驱动电路板检测到超过最大移动量时E060 电极丝清洁器原位开关（不良）清洁器通过第一开关检测范围后，20秒内另一个开检查主板与马达之间有无12V 传感器、清洁马达NP6330 电极丝清洁器后位开关（不良）关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达（不良）马达驱动板不良主控板（DC）不良E064 复合电源电路板不良（高压）复合电源电路板的输出值与反馈值之间有大的差距桂林GP220出两条黑线（换鼓组件）转印器、感光鼓套件、除电针、显影器高压电线套管、复合电源板、主板COPIER>ADJUST>HV-PRI(输入数据)检查DC-CPU用DIMM插口E065 主控板（DC）不良复合电源电路板的高压漏电的时候配线短路 (NP6030、NP6016)E066 温湿度传感器故障图像稳定化补正控制时，DC控制板不能检测到温度传感器信号和湿度传感器信号时E100 激光总成不良（0001）图像形成中没有产生BD信号时（2页之后给纸时）BD回路板不良（0002）激光ON之后2秒之内未产生BD信号时（1页给纸时）激光驱动回路板不良CCD回路板图像处理板E110 激光扫描电机不良激光扫描电机驱动信号发生之后，未达到规定速度时激光扫描驱动基板不良达到一定速度之后，从规定速度偏离时激光扫描总成低压电源板图像处理板主控板（DC）不良E191 主控板（DC）和复合电源板之间通信不良通信数据8秒以上不更新时或通信时连续3次发生异常时复合电源板主控板（DC）不良E196 DC控制板EEPROM故障 DC控制板上的EEPROM（IC212）发生异常时E197 机内通信故障打印机内部的机内通信连续，多次发生时。

佳能复印机故障代码总结及故障代码解决方案大全号码显示主要原因说明解决方法更换零件E000 热敏电阻（TH1、TH2）接触不良，断路接通电源后，在规定时间内（TH1、TH2）检测的按SW开关或关机10分种（NP6016、NP3020）热敏电阻E001 定影加热器（H1）断线温度没有达到指定温度JP1、JP2短路（NP6012、PC770）热保险E002 热敏开关（TS1）断路规定时间内检测的温度超过规定值J250-1、2短路（NP155）定影灯E003 双向可控硅（SSR）不良规定时间内检测的温度低于规定值*4* ERROR OK（NP3050、3030、6030、4050）SSRE004 交流驱动板（AC）不良规定时间内检测不到的温度值[4] 401 OK（NP6330）灯控板、门开关主控板（DC）不良*4* ERROR *（NP6050）主板图像处理板不良*28* 412 [START] （NP7163）图像处理板不良复合电源板FONCTION>CLEAR>ERR 复合电源板继电器继电器E005 定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值*4* ERROR *（NP6050）清洁纸带棉布传感器故障[6] 619按*OK（NP6330）主控板（DC）不良*6* WEB同时按维修开关和清除键（NP3050）图像处理板不良COPIER>COUNTER>MISC>FIX-WEBE007 显影薄膜位置不好，破损NP6016、NP6012、PC770故障按住SW开关，关电源后再开电源定硬薄膜压力辊位置不良，工作运行不良薄膜驱动电极显影薄膜电机不良薄膜传感器显影薄膜传感器不良驱动齿轮E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时E010 主马达不良主马达驱动信号产生1秒内不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链主控板（DC）不良复合电源板图像处理板不良E011 主马达旋转异常主马达的旋转次数超过规定旋转数时E013 废色粉输送螺杆传感器（不良）NP7163废色粉输送螺杆（错误）废色粉输送螺杆不能运转以及在规定时间按开关多*4* ERROR *（NP6050）更换感光鼓组件主控板（DC）不良次废墨粉输送螺杆传感器、主板E014 拾取电动机（故障）在产生拾取电动机传动信号后，在1秒钟内未产生主控板（DC）不良2个以上的时钟脉冲定影电机转动不良定影电机启动后，经1秒之后，转动还不稳定图像处理板不良定影清洁带复合电源板E019 废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否装满，废墨粉检测部在一定时间内不能检测到光时E020 墨粉余量检测电路（不良）在复印运转时，色粉供给信号维持“0”达2分钟或更粉仓马达（不良）长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器（不良）*4* ERROR OK（NP4050）螺杆、主板粉仓色粉传感器（不良）*4* ERROR *（NP6050）主控板（DC）不良E021 显影旋转部故障显影旋转位置检测器PS3检测黑色异常E022 黑显影器加压传感器（不良）双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈（不良）检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板（DC）不良检查电源板与离合器有无24V 主板E030 双向可控硅（不良）NP7163故障E031 计数器（断线）在选择计数器传动装置切断时，在选择计数器内检用1K档测量电阻值是否480Ω 总计数器选择计数器（断线）测到有断路选择计数器主控板（DC）不良主板E032 数据控制器和复印机计数器数据通信不良在规定时间内复印数据控制器未检测到计数数据图像处理板不良E040 中板抬板臂（纸盒）故障多页供纸器供纸时，不管从DC板输出到中板电磁开关SL4动作的指示是否发出，中板位置检测传感器PS1302都不能检测到中板时E041 纸库升降电机不良侧纸库驱动回路板不良主控板不良纸库升降位置传感器纸库用纸补给位置传感器E043 纸库主电机侧纸库驱动回路板不良图像处理板主控板不良E050 固定盘原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生NP6050 固定盘原位传感器固定盘电动机（故障）固定原位信号固定盘电动机主控板（DC）不良在产生固定盘电动机传动信号时，产生2秒或更长主控板时间的固定盘原位信号E051 固定盘、横向对位辊原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生检查主板与传感器有无0V和5V的变化固定盘、横向对位辊原位传感器固定盘、横向对位电动机（故障）固定原位信号检查电动机固定盘、横向对位电动机马达驱动板不良在产生固定盘电动机传动信号时，?秒或更长马达驱动板主控板（DC）不良时间的固定盘原位信号主控板或板上的保险E053 横向定位纸边缘传感器（故障）电源开关接通后，1秒钟内横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关NP6330 横向定位电动机（故障）产生检查主板与传感器有无0V和5V的变化记录马达、马达驱动板马达驱动板不良检查电动机主板主控板（DC）不良E054 双面组件的双面搬送辊驱动故障复印纸输送到双面组件时，双面输送辊1原位传感器PS23不能检测到双面输送辊1的原始位置时E055 双面组件横向对位导板驱动故障当横向对位导板开始原位检测后，双面驱动电路板检测到超过最大移动量时E060 电极丝清洁器原位开关（不良）清洁器通过第一开关检测范围后，20秒内另一个开检查主板与马达之间有无12V 传感器、清洁马达NP6330 电极丝清洁器后位开关（不良）关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达（不良）马达驱动板不良主控板（DC）不良E064 复合电源电路板不良（高压）复合电源电路板的输出值与反馈值之间有大的差距桂林GP220出两条黑线（换鼓组件）转印器、感光鼓套件、除电针、显影器高压电线套管、复合电源板、主板COPIER>ADJUST>HV-PRI(输入数据)检查DC-CPU用DIMM插口E065 主控板（DC）不良复合电源电路板的高压漏电的时候配线短路(NP6030、NP6016)E066 温湿度传感器故障图像稳定化补正控制时，DC控制板不能检测到温度传感器信号和湿度传感器信号时E100 激光总成不良（0001）图像形成中没有产生BD信号时（2页之后给纸时）BD回路板不良（0002）激光ON之后2秒之内未产生BD信号时（1页给纸时）激光驱动回路板不良CCD回路板图像处理板E110 激光扫描电机不良激光扫描电机驱动信号发生之后，未达到规定速度时激光扫描驱动基板不良达到一定速度之后，从规定速度偏离时激光扫描总成低压电源板图像处理板主控板（DC）不良E191 主控板（DC）和复合电源板之间通信不良通信数据8秒以上不更新时或通信时连续3次发生异常时复合电源板主控板（DC）不良E196 DC控制板EEPROM故障DC控制板上的EEPROM（IC212）发生异常时E197 机内通信故障打印机内部的机内通信连续，多次发生时。
