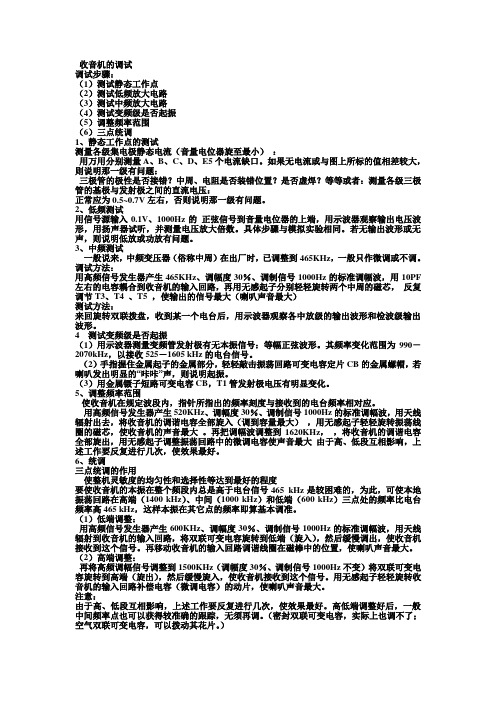

收音机调试步骤及调试方法

收音机的调试调试步骤：（1）测试静态工作点（2）测试低频放大电路（3）测试中频放大电路（4）测试变频级是否起振（5）调整频率范围（6）三点统调1、静态工作点的测试测量各级集电极静态电流（音量电位器旋至最小）：用万用分别测量A、B、C、D、E5个电流缺口。

如果无电流或与图上所标的值相差较大，则说明那一级有问题：三极管的极性是否接错？中周、电阻是否装错位置？是否虚焊？等等或者：测量各级三极管的基极与发射极之间的直流电压：正常应为0.5~0.7V左右，否则说明那一级有问题。

2、低频测试用信号源输入0.1V、1000Hz的正弦信号到音量电位器的上端，用示波器观察输出电压波形，用扬声器试听，并测量电压放大倍数。

具体步骤与模拟实验相同。

若无输出波形或无声，则说明低放或功放有问题。

3、中频测试一般说来，中频变压器（俗称中周）在出厂时，已调整到465KHz，一般只作微调或不调。

调试方法：用高频信号发生器产生465KHz、调幅度30％、调制信号1000Hz的标准调幅波，用10PF 左右的电容耦合到收音机的输入回路，再用无感起子分别轻轻旋转两个中周的磁芯，反复调节T3、T4 、T5 ，使输出的信号最大（喇叭声音最大）测试方法：来回旋转双联拨盘，收到某一个电台后，用示波器观察各中放级的输出波形和检波级输出波形。

4 测试变频级是否起振（1）用示波器测量变频管发射极有无本振信号：等幅正弦波形。

其频率变化范围为990－2070kHz，以接收525－1605 kHz的电台信号。

（2）手指握住金属起子的金属部分，轻轻敲击振荡回路可变电容定片CB的金属螺帽，若喇叭发出明显的“咔咔”声，则说明起振。

（3）用金属镊子短路可变电容CB，T1管发射极电压有明显变化。

5、调整频率范围使收音机在规定波段内，指针所指出的频率刻度与接收到的电台频率相对应。

用高频信号发生器产生520KHz、调幅度30％、调制信号1000Hz的标准调幅波，用天线辐射出去，将收音机的调谐电容全部旋入（调到容量最大），用无感起子轻轻旋转振荡线圈的磁芯，使收音机的声音最大。

收音机的调试方法收音机是一种常用的电子设备，用来接收无线电广播、调频广播和调幅广播等广播信号。

在使用过程中，如果发现收音机存在接收不良、杂音、失真等问题，就需要进行调试。

以下是一些收音机调试的方法：1.检查天线连接：首先检查收音机的天线连接是否牢固。

天线插头应该完全插入收音机的天线接口，并且插头的金属触点应该与接口的金属片充分接触。

如果发现天线线缆出现损坏，应及时更换。

2.调整天线位置：如果天线连接正常但信号接收仍然不佳，可以尝试调整天线的位置。

试着将天线伸展到最大长度，然后尝试将其放置在不同的方向和位置，寻找最佳信号接收效果。

3.调整收音机的频率：如果收音机无法接收到所需的广播频率，可能是因为正在接收其他频率的信号。

尝试调整收音机的频率，对于调频广播可以尝试逐一调整频道，对于调幅广播可以尝试微调。

4.检查电池电量：如果收音机使用电池供电，那么低电量可能会导致接收不良。

检查电池的电量，并在需要时更换新的电池。

5.检查音量控制：如果收音机无法产生清晰的音量，可以尝试调整音量控制。

确保音量不是设置得过低或过高，同时也要检查耳机或扬声器是否正常工作。

6.接地检查：如果收音机接收到较强的外部干扰，可能是由于接地不良导致的。

检查收音机的接地是否良好，可以尝试用三角螺丝刀将收音机的金属外壳固定在地面上，以改善接收效果。

7.足够的天线：对于一些收音机，连接外部天线可以提高接收效果。

使用合适的天线，将其连接到收音机上，以增强信号接收。

8.检查接收环境：如果收音机在固定位置上接收不佳，可以尝试在其他位置进行测试。

有时候，信号屏蔽或干扰较大的环境可能会影响接收效果。

尽量将收音机放在远离电子设备、电源线和金属物体的地方进行测试。

9.重置收音机：如果收音机的设置出现问题，可以尝试将其恢复到出厂设置。

一般来说，收音机的说明书会提供恢复出厂设置的具体步骤。

总结起来，调试收音机的方法主要包括检查天线连接，调整天线位置，调整频率，检查电池电量，检查音量控制，进行接地检查，采用外部天线，调整接收环境，重置收音机等。

日期文件编号归属分档发行部门适应人员版次号注意每次焊接完一部分无了件，均应检查一遍焊接质量及是否有错焊、漏焊，发现问题及时纠正。

这样可保证焊接收音机的一次成功而进入下道工序。

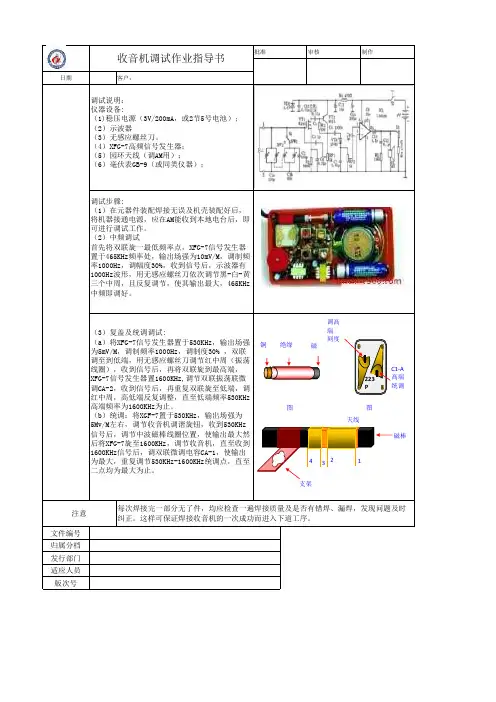

收音机调试作业指导书批准审核（3）复盖及统调调试:（a）将XFG-7信号发生器置于530KHz，输出场强为5mV/M，调制频率1000Hz，调制度30% ，双联调至到低端，用无感应螺丝刀调节红中周（振荡线圈），收到信号后，再将双联旋到最高端，XFG-7信号发生器置1600KHz,调节双联振荡联微调CA-2，收到信号后，再重复双联旋至低端，调红中周，高低端反复调整，直至低端频率530KHz 高端频率为1600KHz为止。

（b）统调：将XGF-7置于530KHz，输出场强为5Mv/M左右，调节收音机调谐旋钮，收到530KHz 信号后，调节中波磁棒线圈位置，使输出最大然后将XFG-7旋至1600KHz，调节收音机，直至收到1600KHz信号后，调双联微调电容CA-1，使输出为最大，重复调节530KHz-1600KHz统调点，直至二点均为最大为止。

制作客户：调试说明：仪器设备:（1)稳压电源（3V/200mA，或2节5号电池）；（2）示波器（3）无感应螺丝刀。

（4）XFG-7高频信号发生器；（5）园环天线（调AM用）；（6）毫伏表GB-9（或同类仪器）；调试步骤:（1）在元器件装配焊接无误及机壳装配好后，将机器接通电源，应在AM能收到本地电台后，即可进行调试工作。

（2）中频调试首先将双联旋一最低频率点，XFG-7信号发生器置于465KHz频率处，输出场强为10mV/M，调制频率1000Hz，调幅度30%，收到信号后，示波器有1000Hz波形，用无感应螺丝刀依次调节黑-白-黄三个中周，且反复调节，使其输出最大，465KHz 中频即调好。

铜绝缘磁图调高端刻度C1-A 高端统调图223P磁棒天线支架1234。

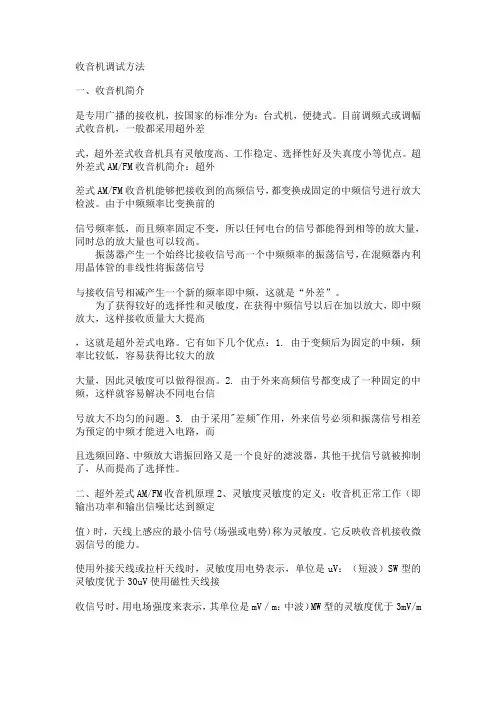

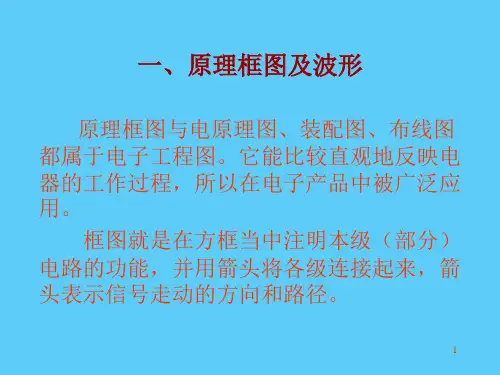

收音机调试方法一、收音机简介是专用广播的接收机，按国家的标准分为：台式机，便捷式。

目前调频式或调幅式收音机，一般都采用超外差式，超外差式收音机具有灵敏度高、工作稳定、选择性好及失真度小等优点。

超外差式AM/FM收音机简介：超外差式AM/FM收音机能够把接收到的高频信号，都变换成固定的中频信号进行放大检波。

由于中频频率比变换前的信号频率低，而且频率固定不变，所以任何电台的信号都能得到相等的放大量，同时总的放大量也可以较高。

振荡器产生一个始终比接收信号高一个中频频率的振荡信号，在混频器内利用晶体管的非线性将振荡信号与接收信号相减产生一个新的频率即中频，这就是“外差”。

为了获得较好的选择性和灵敏度，在获得中频信号以后在加以放大，即中频放大，这样接收质量大大提高，这就是超外差式电路。

它有如下几个优点：1. 由于变频后为固定的中频，频率比较低，容易获得比较大的放大量，因此灵敏度可以做得很高。

2. 由于外来高频信号都变成了一种固定的中频，这样就容易解决不同电台信号放大不均匀的问题。

3. 由于采用"差频"作用，外来信号必须和振荡信号相差为预定的中频才能进入电路，而且选频回路、中频放大谐振回路又是一个良好的滤波器，其他干扰信号就被抑制了，从而提高了选择性。

二、超外差式AM/FM收音机原理2、灵敏度灵敏度的定义：收音机正常工作（即输出功率和输出信噪比达到额定值）时，天线上感应的最小信号(场强或电势)称为灵敏度。

它反映收音机接收微弱信号的能力。

使用外接天线或拉杆天线时，灵敏度用电势表示，单位是uV：（短波）SW型的灵敏度优于30uV使用磁性天线接收信号时，用电场强度来表示，其单位是mV／m：中波）MW型的灵敏度优于3mV/m3、选择性收音机抑制邻近电台信号干扰、选择有用信号的能力称为选择性。

它反映收音机选择电台的能力。

选择性是选择信号的能力，调幅广播电台的中心频率是按9kHz间隔来分布的，故收音机的选择性通常用输入信号失谐±9KHz时，灵敏度的衰减程度来衡量，一般要求收音机的选择性大于20dB4、失真度收音机输出波形与输入波形相比失真的程度称为失真度。

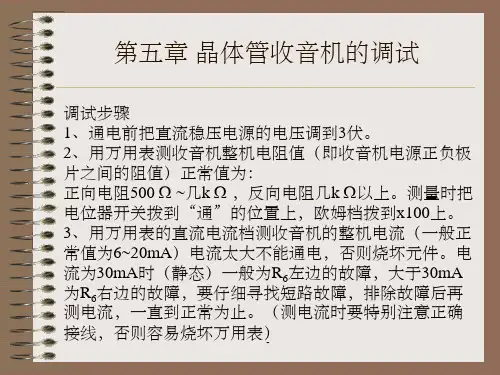

第五章AM/FM收音机的调整和调试装配和调试作为整个实践环节的两个阶段都是非常重要的。

装配是电子器件的初步组装，构成硬件基础；调试包括调整和测试，调整是对组成整机的可调元器件、部件进行调整，测试是对整机各项电气性能进行测试，将各硬件特性相互协调，使整机性能达到最佳状态。

整机调试过程可参照图4-1所示进行。

外观检查外观检查图4-1 AM/FM收音机的调试步骤AM的中频是455KHz，AM中波波段的频率范围是535KHz—1605KHz。

FM的中频为10.7MHz，FM调频波段的频率范围是87MHz—108.6MKHz。

第一节外观检查及开口检查一、外观检查1．检查各元器件安装是否有误，尤其是集成块不得装反，电解电容“+”，“-”极性是否安装正确。

检查天线、蜂鸣片线、电源线、喇叭线是否连好。

2．各焊点有无虚焊，漏焊，碰焊。

二、开口检查与试听开口检查是调试前的初步调整，判断电路是否基本正常。

如果检查满足要求，就可进行试听电台的播音。

1.收音线路板电源“+”“-”极间正反电阻的测量及加电检查与试听。

a.测量电阻不安装电池，打开音量开关，用MF47万用表选择×1K档位测量电池正负极间的正反电阻，R＋－＝6k，R－＋＝10k，接近值也属正常，若不正常应检查是否有元器件错焊、搭焊、虚焊、漏焊，各导线、跳线连接等。

b.通电检查电池正负极间的正反电阻R＋－、R－＋为正常值，方可安装电池通电检查。

拨开L1匝间距离，间隙为2mm，打开音量开关，按S1和S2应能搜索到FM电台，在电台正常播放时间里若不能收到电台，应取出电池继续仔细检查有无错误，必要时用MF-47型万用表分别以黑表笔和红表笔接地测量IC1各脚电阻和对地电位是否与参考值一致，并记录下各值作教师辅导分析使用。

2.显示线路板正反电阻的测量及加电检查a.测量电阻测量正向电阻R31=5k. 反向电阻R13=200k或接近值也属正常。

若不正常应检查是否有元器件错焊、搭焊、虚焊、漏焊，各导线、跳线连接等b.加电检查五芯排线1与3间的正反向电阻为正常值,方可安装电池通电检查。

收音机调试步骤及调试方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March收音机调试步骤及调试方法一．AM、IF中频调试1、仪器接线图扫频仪频标点频率为：450KHZ、455KHZ 、460KHZ或460KHZ、465KHZ 、电源1、检波输出2、3正负电源 4、RF信号输入 5、检波输入（INPUT） 6频标点信号输入（PUISE INPUT） 7、水平信号输入（HOR、INPUT）2：测试点及信号的连接：A：正负电源测试点（如电路板中的CD4两端或AC输入端）正负电源测试点从线路中的正负供电端的测试点输入。

B：RF射频信号输入（如CD2003的○4脚输入）。

RF射频信号由扫频仪输出后接到衰减器输入端，经衰减器衰减后输出端接到测试架上的RF输入端，在测试架上再串联一个10PF的瓷片电容后，从电路中的变频输出端加入RF信号将AM的振荡信号短路（即PVC的振荡联短路），或将AM天线RF输入端与高频地短路，（如CD2003○16与PVC地脚短路。

）C：检波输出端（如CD2003○11脚为检波输出端）从IC检波输出端串一个103或104的瓷片电容接到测试架上的OUT输出端。

再连接到显示器前面的INPUT端口上以观察波形。

3．调试方法及调试标准将收音机的电源开关打开并将波段开关切换到AM波段状态，调整中频中周磁帽使波形幅度达到最大（一般为原色或黄色的中周），并且以水平线Y轴为基准点，看波形的左右两半边的弧度应基本对称，以确保基增益达到最大、选择性达到最佳。

如图标准：波形左右两边的弧度基本等等幅相对称，455KHZ频率在波形顶端为最理想，偏差不超过±5KHZ。

如果中频无须调试的，则经标准样机的波形幅度为参考，观察每台机的波形幅度不应小于标准样机的幅度的3-5DB，一般在显示器上相差为一个方格。

二、FM IF中频调试１、器接线图①扫频仪频率分别为,,至少三个频率点。

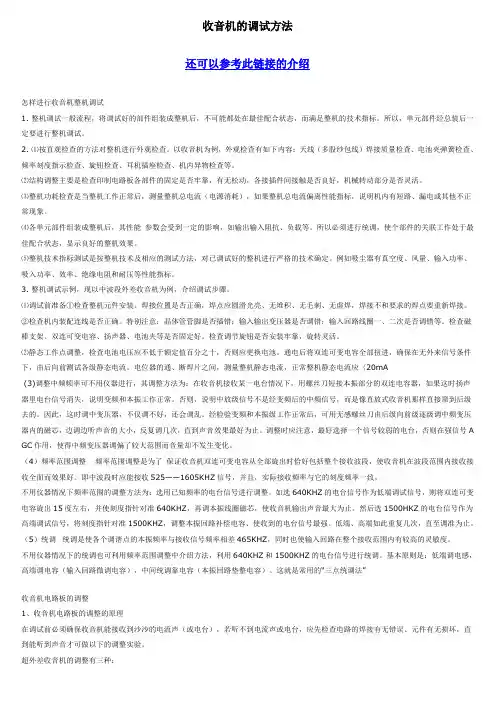

收音机的调试方法还可以参考此链接的介绍怎样进行收音机整机调试1. 整机调试一般流程，将调试好的部件组装成整机后，不可能都处在最佳配合状态，而满足整机的技术指标。

所以，单元部件经总装后一定要进行整机调试。

2. ⑴按直观检查的方法对整机进行外观检查。

以收音机为例，外观检查有如下内容：天线（多股纱包线）焊接质量检查、电池夹弹簧检查、频率刻度指示检查、旋钮检查、耳机插座检查、机内异物检查等。

⑵结构调整主要是检查印制电路板各部件的固定是否牢靠，有无松动，各接插件间接触是否良好，机械转动部分是否灵活。

⑶整机功耗检查是当整机工作正常后，测量整机总电流（电源消耗），如果整机总电流偏离性能指标，说明机内有短路、漏电或其他不正常现象。

⑷各单元部件组装成整机后，其性能参数会受到一定的影响，如输出输入阻抗、负载等。

所以必须进行统调，使个部件的关联工作处于最佳配合状态，显示良好的整机效果。

⑸整机技术指标测试是按整机技术及相应的测试方法，对已调试好的整机进行严格的技术确定。

例如吸尘器有真空度、风量、输入功率、吸入功率、效率、绝缘电阻和耐压等性能指标。

3. 整机调试示例，现以中波段外差收音机为例，介绍调试步骤。

⑴调试前准备①检查整机元件安装、焊接位置是否正确，焊点应圆滑光亮、无堆积、无毛刺、无虚焊，焊接不和要求的焊点要重新焊接。

②检查机内装配连线是否正确。

特别注意：晶体管管脚是否插错；输入输出变压器是否调错；输入回路线圈一、二次是否调错等。

检查磁棒支架、双连可变电容、扬声器、电池夹等是否固定好。

检查调节旋钮是否安装牢靠，旋转灵活。

⑵静态工作点调整，检查电池电压应不低于额定值百分之十，否则应更换电池。

通电后将双连可变电容全部扭进，确保在无外来信号条件下，由后向前测试各级静态电流。

电位器的通、断焊片之间，测量整机静态电流，正常整机静态电流应〈20mA(3)调整中频频率可不用仪器进行，其调整方法为：在收音机接收某一电台情况下，用螺丝刀短接本振部分的双连电容器，如果这时扬声器里电台信号消失，说明变频和本振工作正常。
